Zwichrzenie belki – jak powstaje i jak mu zapobiegać

Zwichrzenie belki to jedno z najważniejszych zagadnień związanych ze statecznością elementów zginanych, szczególnie w konstrukcjach stalowych. W praktyce projektowej bardzo łatwo skupić się na nośności przekroju na zginanie, a znacznie mniej uwagi poświęcić temu, czy belka zachowa stateczność przestrzenną pod obciążeniem. Tymczasem właśnie zwichrzenie belki może decydować o nośności elementu szybciej niż klasyczne wyczerpanie naprężeń w przekroju. Zjawisko to polega na jednoczesnym bocznym przemieszczeniu belki i jej skręceniu, co sprawia, że element zginany przestaje pracować w sposób założony w prostym modelu płaskim.

W praktyce zwichrzenie belki zależy między innymi od długości elementu, warunków bocznego podparcia, sztywności skrętnej przekroju oraz sposobu obciążenia. Szczególne znaczenie ma tutaj zachowanie pasa ściskanego, bo to właśnie jego swoboda przemieszczenia najczęściej uruchamia utratę stateczności. Dlatego przy projektowaniu belek stalowych nie wystarczy sprawdzić samego momentu zginającego – trzeba również ocenić, czy układ konstrukcyjny zapewnia odpowiednie usztywnienie przestrzenne.

W klasycznym podejściu normowym zwichrzenie belki sprawdza się zwykle przez współczynniki redukcyjne, a jednym z kluczowych problemów staje się poprawne wyznaczenie momentu krytycznego Mcr. To właśnie na tym etapie pojawia się wiele uproszczeń, założeń i potencjalnych błędów interpretacyjnych. W praktyce projektanci często korzystają tu z narzędzi takich jak LTBeamN, które pomagają lepiej ocenić wpływ schematu statycznego, rozkładu momentów i warunków podparcia na stateczność belki.

Coraz częściej stosuje się również bardziej zaawansowane podejście obliczeniowe, które pozwala lepiej odwzorować rzeczywistą pracę elementu i całego układu konstrukcyjnego. W tym artykule pokażemy, czym dokładnie jest zwichrzenie belki, co je powoduje, jak można je ograniczać oraz jakie podejście projektowe daje najbardziej wiarygodny obraz pracy elementu. Dzięki temu łatwiej zrozumieć, dlaczego analiza stateczności belek jest tak ważna dla bezpiecznego i racjonalnego projektowania konstrukcji.

1. Zwichrzenie belki – czym jest utrata stateczności i skąd się bierze

Zwichrzenie belki to zjawisko, które bardzo dobrze pokazuje, że element zginany nie zawsze pracuje wyłącznie w jednej płaszczyźnie. W prostym modelu belka wydaje się „tylko” uginać pod obciążeniem pionowym, ale w rzeczywistej konstrukcji może jednocześnie przemieszczać się bocznie i obracać, tracąc stateczność przestrzenną. To właśnie dlatego zwichrzenie belki należy traktować jako jedno z kluczowych zagadnień przy projektowaniu elementów stalowych pracujących na zginanie. Im lepiej rozumie się mechanizm tego zjawiska, tym łatwiej odróżnić bezpieczną belkę od takiej, która tylko pozornie wygląda na wystarczającą.

1.1. Zwichrzenie belki jako utrata stateczności elementu zginanego

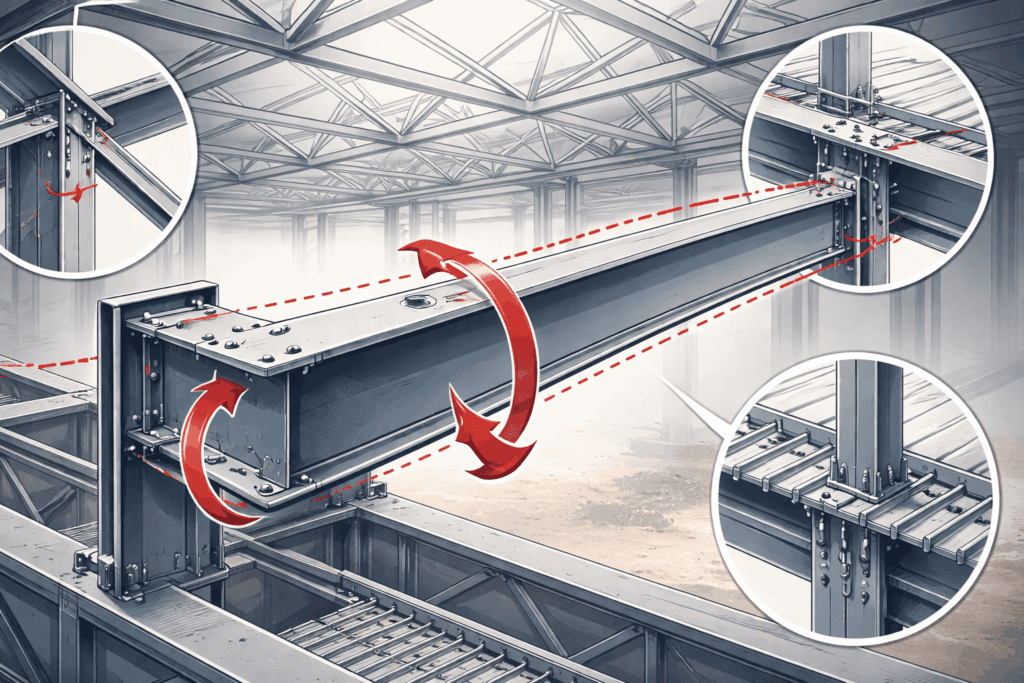

Najprościej mówiąc, zwichrzenie belki jest utratą stateczności przestrzennej elementu zginanego. Nie chodzi więc o klasyczne przekroczenie nośności przekroju na zginanie, ale o sytuację, w której belka przestaje zachowywać się zgodnie z założonym modelem płaskim. Zamiast uginać się wyłącznie pionowo, zaczyna jednocześnie uciekać na bok i skręcać. W praktyce oznacza to, że stan pracy staje się znacznie bardziej złożony niż zwykłe zginanie w jednej płaszczyźnie. To właśnie ten przestrzenny charakter sprawia, że zwichrzenie belki jest tak istotne w projektowaniu konstrukcji stalowych.

W elementach dwuteowych mechanizm ten jest szczególnie wyraźny. Gdy belka pracuje na zginanie, jeden pas jest rozciągany, a drugi ściskany. To właśnie pas ściskany jest najbardziej podatny na boczne przemieszczenie. Jeżeli nie ma on zapewnionego odpowiedniego podparcia, może zacząć wychodzić z płaszczyzny pracy belki. W tym samym czasie cały przekrój zaczyna się obracać, bo boczny ruch pasa ściskanego wywołuje również skręcanie elementu. Właśnie tak rozwija się zwichrzenie belki w jego najbardziej typowej postaci.

Warto podkreślić, że to zjawisko nie dotyczy wyłącznie bardzo smukłych albo bardzo cienkich przekrojów. Nawet przekrój o pozornie dużej nośności może być wrażliwy na stateczność przestrzenną, jeśli ma niekorzystne warunki bocznego podparcia albo dużą długość między usztywnieniami. Z tego powodu projektant nie może oceniać belki wyłącznie przez pryzmat naprężeń od momentu zginającego. Trzeba dodatkowo zrozumieć, jak belka pracuje jako układ przestrzenny i czy istnieją warunki sprzyjające jej skręceniu oraz bocznemu przemieszczeniu. To właśnie odróżnia zwykłe sprawdzenie nośności przekroju od pełniejszej oceny, którą wymaga zwichrzenie belki.

W teorii mechanizm ten analizuje się często dla idealnie prostego elementu, z idealnym przekrojem i idealnym rozkładem obciążeń. Rzeczywistość jest jednak mniej uporządkowana. W gotowej konstrukcji pojawiają się imperfekcje geometryczne, niedokładności montażowe, lokalne mimośrody i podatności połączeń, które dodatkowo zwiększają ryzyko utraty stateczności. Dlatego praktyczne podejście do tego zagadnienia musi być bardziej ostrożne niż czysto teoretyczny opis. W realnym obiekcie zwichrzenie belki bardzo rzadko jest wynikiem jednego idealnie „czystego” mechanizmu — najczęściej rozwija się pod wpływem kilku nakładających się czynników.

Dla projektanta najważniejsze jest to, że zjawisko to może ograniczyć nośność belki znacznie wcześniej, niż wynikałoby to z samej wytrzymałości materiału. To oznacza, że belka może „nie wyjść” ze względu na stateczność, mimo że naprężenia w przekroju nie osiągnęły jeszcze intuicyjnie groźnych wartości. Właśnie dlatego zwichrzenie belki jest jednym z podstawowych zagadnień przy wymiarowaniu stalowych belek dachowych, rygli, belek podsuwnicowych czy elementów ram. Kto dobrze rozumie to zjawisko, ten lepiej rozumie całą rzeczywistą pracę konstrukcji.

1.2. Najważniejsze przyczyny zwichrzenia belki w praktyce projektowej

W praktyce projektowej zwichrzenie belki niemal nigdy nie wynika z jednego pojedynczego powodu. Zazwyczaj jest efektem niekorzystnego połączenia kilku cech elementu i całego układu. Jedną z podstawowych przyczyn jest oczywiście brak skutecznego bocznego podparcia pasa ściskanego. Jeżeli belka ma długi odcinek bez usztywnienia, pas ściskany może swobodnie przemieszczać się na bok, a to uruchamia przestrzenny mechanizm utraty stateczności. Im dłuższy taki odcinek, tym większa podatność na zwichrzenie. To właśnie dlatego rozstaw płatwi, przewiązek albo innych punktów podparcia ma tak duże znaczenie.

Drugim ważnym czynnikiem jest sama smukłość i geometria przekroju. Niektóre przekroje lepiej opierają się skręcaniu, a inne są na nie bardziej wrażliwe. Belki dwuteowe, szczególnie te o smukłych środnikach i stosunkowo wąskich pasach, mogą być podatne na zwichrzenie, jeśli nie mają odpowiednich warunków przestrzennej stabilizacji. Duże znaczenie ma tu nie tylko sztywność na zginanie, ale też sztywność skrętna i odporność na wyboczenie skrętne przekroju. W praktyce oznacza to, że dwa przekroje o podobnej nośności na moment zginający mogą bardzo różnie zachowywać się pod względem stateczności przestrzennej.

Kolejna istotna przyczyna to sposób przyłożenia obciążenia. Jeżeli obciążenie działa w płaszczyźnie, która dodatkowo destabilizuje element, ryzyko utraty stateczności rośnie. W praktyce znaczenie ma to, czy siły są przekazywane bliżej pasa ściskanego, środnika czy pasa rozciąganego. Od tego zależy, czy obciążenie będzie działało bardziej stabilizująco, czy bardziej destabilizująco. To jeden z powodów, dla których zwichrzenie belki nie może być analizowane wyłącznie przez samą wartość momentu zginającego — równie ważny jest sposób, w jaki ten moment powstaje.

Dużą rolę odgrywa także rozkład momentów wzdłuż belki. Element z momentem stałym pracuje inaczej niż belka, w której moment zmienia się na długości. W klasycznym podejściu normowym właśnie dlatego pojawia się temat momentu krytycznego Mcr, którego poprawne wyznaczenie jest jednym z trudniejszych etapów analizy. To nie jest parametr, który da się zawsze łatwo „wziąć z głowy”, bo zależy od wielu cech układu. W praktyce właśnie tutaj pojawia się sporo błędów i uproszczeń. Jeśli projektant źle oszacuje Mcr, to całe sprawdzenie, które opisuje zwichrzenie belki, może być mało wiarygodne.

W rzeczywistych obiektach znaczenie mają też połączenia z innymi elementami. Czasem belka teoretycznie jest „wolna”, ale w praktyce współpracuje z poszyciem, płatwiami, stropem albo żebrami wtórnymi. Innym razem na rysunku wygląda na dobrze ustabilizowaną, ale układ pomocniczy okazuje się zbyt wiotki, żeby rzeczywiście ograniczać jej ruch boczny. To pokazuje, że zwichrzenie belki często zależy bardziej od jakości interpretacji modelu niż od samego wzoru. Projektant musi umieć odróżnić rzeczywiste podparcie boczne od pozornego.

Nie można też pominąć wpływu imperfekcji geometrycznych i podatności węzłów. W praktyce belka nigdy nie jest idealna: może mieć niewielkie skręcenie montażowe, odchylenie osi, lokalne nierówności albo niedokładności wykonawcze. Każda z tych rzeczy może ułatwić rozwój przestrzennej deformacji. W konstrukcjach, w których zwichrzenie belki jest zjawiskiem granicznym, takie drobne odstępstwa mogą mieć istotne znaczenie. To właśnie dlatego dobre projektowanie musi być trochę bardziej „realne” niż czysto książkowe.

Podsumowując, najważniejsze przyczyny to zwykle: długi odcinek bez bocznego podparcia, podatny przekrój, niekorzystny sposób obciążenia, błędna interpretacja podparcia i zbyt uproszczony model obliczeniowy. W praktyce te czynniki często występują razem. I właśnie wtedy zwichrzenie belki staje się problemem naprawdę krytycznym, a nie tylko formalnym sprawdzeniem w obliczeniach.

1.3. Jak zginanie, skręcanie i boczne przemieszczenie pasa ściskanego wpływają na nośność belki

Żeby dobrze zrozumieć, czym naprawdę jest zwichrzenie belki, trzeba spojrzeć na współdziałanie trzech zjawisk: zginania, skręcania i bocznego przemieszczenia pasa ściskanego. Sama belka w pierwszym przybliżeniu pracuje na zginanie, czyli ugina się w płaszczyźnie działania obciążeń. Gdyby była idealnie podparta przestrzennie, to taki model byłby często wystarczający. Problem zaczyna się wtedy, gdy pas ściskany nie ma zapewnionego skutecznego ograniczenia ruchu na bok. Wtedy klasyczne zginanie przestaje być jedynym mechanizmem pracy, a belka zaczyna zachowywać się przestrzennie.

Pas ściskany pełni tu rolę szczególną, bo to właśnie on jest najbardziej narażony na „ucieczkę” z płaszczyzny zginania. Jeżeli nawet niewielkie przemieszczenie boczne jest możliwe, pojawia się dodatkowy efekt skręcania całego przekroju. Belka nie tylko się ugina, ale również obraca wokół osi podłużnej. W praktyce te dwa zjawiska rozwijają się jednocześnie i wzajemnie się wzmacniają. Im większe boczne odchylenie pasa ściskanego, tym większy skręt. Im większy skręt, tym mniej korzystna staje się praca przekroju. Tak właśnie rozwija się zwichrzenie belki jako mechanizm sprzężony.

To sprzężenie ma bardzo duży wpływ na nośność. W zwykłej analizie zginania zakładamy, że przekrój pracuje w swojej głównej płaszczyźnie i efektywnie wykorzystuje swoje właściwości geometryczne. Gdy jednak pojawia się skręcanie i boczne przemieszczenie, część tej „idealnej” pracy zostaje utracona. Belka zaczyna pracować mniej korzystnie, a jej nośność efektywna spada. W praktyce oznacza to, że moment, który byłby bezpieczny przy pełnym bocznym podparciu, może okazać się zbyt duży dla elementu nieusztywnionego. To właśnie dlatego zwichrzenie belki bywa decydujące nawet wtedy, gdy klasyczne sprawdzenie przekroju na zginanie wygląda dobrze.

Bardzo dużo zależy od tego, jak łatwo dany przekrój daje się skręcać. Jeżeli sztywność skrętna jest mała, nawet niewielkie przemieszczenie boczne pasa ściskanego może uruchomić znaczący obrót przekroju. Z kolei przekroje o większej odporności skrętnej mogą dłużej zachowywać stabilność. W praktyce nie wystarczy więc pytać tylko: „jaki jest moment zginający?”, ale też: jak przekrój reaguje na skręt i czy ma zapewnione podparcie pasa ściskanego. Właśnie ta kombinacja decyduje o tym, czy zwichrzenie belki będzie miało duże znaczenie.

Warto też zauważyć, że zjawisko to jest bardzo czułe na długość odcinka nieusztywnionego. Nawet belka o sensownym przekroju może być bezpieczna przy częstych podparciach bocznych, a niebezpieczna przy dużym rozstawie usztywnień. Wynika to właśnie z tego, że pas ściskany ma wtedy więcej „miejsca”, by się przemieścić, a skręcanie może rozwinąć się na większej długości. W praktyce bardzo często to nie sam przekrój jest problemem, ale za długa długość zwichrzeniowa albo zbyt optymistyczne założenie co do bocznego podparcia.

Z punktu widzenia projektanta najważniejsze jest to, że zginanie nigdy nie powinno być rozpatrywane w całkowitym oderwaniu od stateczności przestrzennej. Belka może mieć poprawnie dobrany przekrój pod względem naprężeń, a mimo to być wrażliwa na utratę stateczności. To właśnie dlatego analiza, którą wymusza zwichrzenie belki, jest tak cenna: zmusza do spojrzenia na element nie tylko jak na „pręt od momentu”, ale jak na część rzeczywistej konstrukcji. I dopiero takie spojrzenie daje podstawę do naprawdę bezpiecznego i racjonalnego projektowania.

2. Jak ograniczyć zwichrzenie belki – metody bezpośrednie i pośrednie

Zwichrzenie belki można ograniczać na kilka sposobów, ale w praktyce najważniejsze jest jedno: nie walczy się z nim wyłącznie przez „większy przekrój”. Bardzo często skuteczniejsze okazuje się prawidłowe usztywnienie pasa ściskanego albo takie ukształtowanie układu, aby belka nie miała warunków do bocznego przemieszczenia i skrętu. To właśnie dlatego zwichrzenie belki trzeba rozpatrywać nie tylko jako problem samego elementu, ale również jako problem współpracy z innymi częściami konstrukcji. W praktyce projektowej dobrze dobrane usztywnienia potrafią dać większy efekt niż proste zwiększanie masy stali. Z punktu widzenia ekonomii i bezpieczeństwa to jeden z najważniejszych wniosków.

2.1. Bezpośrednie zabezpieczenie belki przed zwichrzeniem: stężenia i podparcia boczne

Najbardziej intuicyjnym sposobem na ograniczenie zjawiska, jakim jest zwichrzenie belki, jest zastosowanie bezpośredniego bocznego podparcia pasa ściskanego. Chodzi tu o takie rozwiązania, które wprost uniemożliwiają lub wyraźnie ograniczają jego ruch na bok. Jeżeli pas ściskany nie może się przemieścić, to cały mechanizm utraty stateczności przestrzennej zostaje mocno osłabiony. W praktyce jest to często najskuteczniejsza i najbardziej „czysta” metoda zabezpieczenia belki. Zamiast liczyć, że przekrój sam sobie poradzi, projektant tworzy warunki, w których zwichrzenie belki po prostu ma mniejszą szansę się rozwinąć.

Takie bezpośrednie zabezpieczenie może przyjmować różne formy. W halach i układach stalowych bardzo często są to stężenia, przewiązki, rygle pośrednie, poprzeczne łączniki albo punktowe podparcia boczne, które stabilizują pas ściskany w wybranych miejscach. Kluczowe jest jednak to, aby nie traktować tych elementów wyłącznie jako „dodatków na rysunku”. Żeby rzeczywiście działały, muszą mieć odpowiednią sztywność, zakotwienie i zdolność do przenoszenia sił stabilizujących. W przeciwnym razie powstaje tylko pozorne usztywnienie, które dobrze wygląda w modelu uproszczonym, ale nie daje realnej poprawy stateczności.

W praktyce ogromne znaczenie ma rozstaw takich punktów podparcia. Nawet bardzo dobra belka dwuteowa może być podatna na zwichrzenie, jeśli między usztywnieniami pracuje na zbyt dużej długości. Z drugiej strony ten sam przekrój może zachowywać się znacznie lepiej, jeśli pas ściskany ma regularne i skuteczne podparcie. To pokazuje, że zwichrzenie belki bardzo mocno zależy od długości odcinków nieusztywnionych, a nie tylko od wielkości momentu zginającego. W wielu przypadkach właśnie skrócenie długości zwichrzeniowej daje najefektywniejszą poprawę bezpieczeństwa.

Warto też pamiętać, że boczne podparcie pasa ściskanego nie zawsze oznacza pełne zablokowanie wszystkich stopni swobody. W niektórych układach wystarczy skuteczne ograniczenie przemieszczenia bocznego, w innych potrzebne jest także ograniczenie skrętu przekroju. To zależy od geometrii belki, rodzaju przekroju, sposobu obciążenia i sztywności samego elementu. Dobry projektant nie pyta więc tylko „czy jest podparcie?”, ale raczej „jakiego rodzaju podparcie jest naprawdę potrzebne?”. I właśnie tutaj zaczyna się praktyczne rozumienie, czym w rzeczywistości jest zwichrzenie belki.

Bezpośrednie metody usztywniania są szczególnie cenne w układach, w których geometria i funkcja obiektu pozwalają łatwo wprowadzić elementy stabilizujące. W halach stalowych mogą to być na przykład przewiązki współpracujące z płatwiami, w belkach pomostowych — poprzeczne łączniki, a w układach technologicznych — lokalne rygle lub ramki usztywniające. Czasem bardzo prosty detal daje dużą poprawę, pod warunkiem że jest poprawnie zaprojektowany i rzeczywiście pracuje jako stabilizacja pasa ściskanego. To ważne także pod względem ekonomicznym, bo często tańsze jest wprowadzenie sensownego usztywnienia niż przechodzenie na dużo cięższy przekrój.

Nie można też zapominać, że bezpośrednie zabezpieczenie powinno być spójne z modelem obliczeniowym. Jeżeli projektant zakłada, że określony element stabilizuje belkę, to powinien umieć uzasadnić to nie tylko intuicyjnie, ale również konstrukcyjnie. W przeciwnym razie może dojść do sytuacji, w której obliczenia są zbyt optymistyczne, a rzeczywisty układ nie zapewnia oczekiwanej pracy. W praktyce właśnie takie rozjazdy między modelem a detalem wykonawczym są jedną z częstszych przyczyn błędnej oceny stateczności. A przy zjawisku takim jak zwichrzenie belki to już nie jest drobny detal, tylko zagadnienie wpływające bezpośrednio na nośność elementu.

Podsumowując: bezpośrednie zabezpieczenie to najprostsza droga do poprawy stateczności, ale tylko wtedy, gdy jest rzeczywiście skuteczne. Nie chodzi o samo „dodanie czegoś do belki”, lecz o świadome stworzenie takiego układu, który ograniczy boczny ruch pasa ściskanego i utrudni rozwój skrętu. To właśnie dlatego dobrze zaprojektowane stężenia i podparcia boczne tak często okazują się kluczowe wtedy, gdy zwichrzenie belki zaczyna dominować nad zwykłym sprawdzeniem przekroju.

2.2. Pośrednie ograniczenie zwichrzenia belki przez współpracę z płatwiami, stropem lub poszyciem

Nie zawsze trzeba usztywniać belkę przez klasyczne, bezpośrednie podparcia boczne. W wielu praktycznych układach zwichrzenie belki można skutecznie ograniczyć pośrednio — przez współpracę z innymi elementami konstrukcji albo obudowy. Chodzi tu o takie sytuacje, w których belka nie jest pozostawiona sama sobie, lecz pracuje razem z płatwiami, stropem, poszyciem dachowym, tarczą stropową lub innymi elementami wtórnymi. Jeżeli ta współpraca jest rzeczywista, może znacząco poprawić stateczność pasa ściskanego i całego przekroju. To jedno z tych zagadnień, które w praktyce projektowej bywają bardzo korzystne, ale też bardzo łatwe do błędnej interpretacji.

Dobrym przykładem są belki dachowe współpracujące z płatwiami i poszyciem. Jeśli płatwie są prawidłowo zamocowane do pasa ściskanego i tworzą z obudową odpowiednio sztywny układ, to mogą ograniczać jego boczne przemieszczenie. W takiej sytuacji belka nie pracuje już jak swobodny element zginany na całej długości, lecz jak element częściowo stabilizowany przez układ dachu. Podobnie wygląda to w konstrukcjach stropowych, gdzie belka może współpracować z płytą lub tarczą stropową. W efekcie zwichrzenie belki może być znacznie mniej niebezpieczne niż wynikałoby to z modelu całkowicie izolowanego.

Tu jednak pojawia się bardzo ważne „ale”. W praktyce projektowej nie wolno automatycznie zakładać, że samo istnienie stropu, poszycia czy płatwi oznacza skuteczne zabezpieczenie przed zwichrzeniem. Kluczowe znaczenie mają sztywność tego układu, sposób połączenia z belką oraz zdolność do przenoszenia sił stabilizujących. Jeśli połączenie jest podatne albo element wtórny jest zbyt wiotki, poprawa stateczności może być znacznie mniejsza, niż sugeruje intuicja. To właśnie dlatego zwichrzenie belki tak często bywa źle oceniane w modelach uproszczonych. Projektant widzi „coś podpartego”, ale nie zawsze zadaje sobie pytanie, czy to podparcie jest rzeczywiście konstrukcyjnie skuteczne.

W praktyce szczególnie ostrożnie trzeba podchodzić do układów, w których elementy wtórne mają głównie funkcję użytkową lub montażową, a nie stricte stabilizującą. Płatwie, blachy trapezowe czy płyty mogą bardzo pomóc, ale tylko wtedy, gdy zostały prawidłowo włączone do pracy ustroju i mają odpowiednio zaprojektowane połączenia. Jeżeli tego zabraknie, ich wpływ będzie mniejszy niż oczekiwano, a zwichrzenie belki pozostanie realnym zagrożeniem. Właśnie dlatego temat pośredniego usztywnienia wymaga więcej niż prostego stwierdzenia: „belka jest połączona z poszyciem”.

W dobrze zaprojektowanych konstrukcjach stalowych pośrednie ograniczenie zwichrzenia bywa bardzo efektywne ekonomicznie. Zamiast wprowadzać dodatkowe ciężkie usztywnienia, można wykorzystać elementy, które i tak są potrzebne w obiekcie. To podejście szczególnie dobrze sprawdza się w halach, dachach i układach stropowych, gdzie współpraca elementów jest naturalna i logiczna konstrukcyjnie. Oczywiście pod warunkiem, że projektant umie tę współpracę prawidłowo rozpoznać i uzasadnić. Dobrze ocenione zwichrzenie belki bardzo często zaczyna się właśnie od odpowiedzi na pytanie, czy układ wtórny naprawdę działa jako stabilizacja.

Warto też zauważyć, że pośrednie usztywnienie nie zawsze musi całkowicie eliminować problem. Czasem jego rola polega raczej na częściowej poprawie warunków pracy, co i tak może dać bardzo korzystny efekt. Belka może nadal wymagać sprawdzenia na zwichrzenie, ale jej długość efektywna, moment krytyczny albo warunki pracy będą znacznie korzystniejsze. W praktyce to właśnie takie realistyczne, umiarkowane podejście jest najbezpieczniejsze. Zamiast przeceniać wpływ płatwi czy stropu, lepiej świadomie przyjąć taki model, który odzwierciedla rzeczywisty poziom współpracy.

Z projektowego punktu widzenia to bardzo ważne, bo w wielu obiektach właśnie takie „pośrednie” rozwiązania decydują o tym, czy konstrukcja będzie ekonomiczna. Jeżeli uda się prawidłowo wykorzystać współpracę z płytą, poszyciem czy płatwiami, można znacząco poprawić stateczność bez nadmiernego wzrostu masy stali. I to jest jeden z tych momentów, w których naprawdę widać różnicę między liczeniem formalnym a świadomym projektowaniem. Bo zwichrzenie belki nie jest wyłącznie tematem normowym — to również temat dobrego zrozumienia pracy całego ustroju.

2.3. Które rozwiązania usztywniające są najczęściej stosowane w konstrukcjach stalowych

W konstrukcjach stalowych zwichrzenie belki jest jednym z podstawowych powodów, dla których projektant musi myśleć przestrzennie, a nie tylko płasko. To oznacza, że rozwiązania usztywniające powinny być przewidziane już na etapie koncepcji, a nie dopiero wtedy, gdy obliczenia pokażą „problem ze statecznością”. W praktyce najczęściej stosuje się kilka typowych grup rozwiązań, które poprawiają warunki pracy pasa ściskanego albo zwiększają odporność całego układu na skręcanie. Ich dobór zależy od rodzaju obiektu, geometrii belki, sposobu obciążenia i funkcji konstrukcji. Nie ma jednego uniwersalnego detalu, który rozwiązuje wszystko. Właśnie dlatego zwichrzenie belki trzeba analizować zawsze w kontekście konkretnego układu.

Jednym z najczęstszych rozwiązań są płatwie dachowe mocowane do pasa ściskanego lub połączone z belką w sposób pozwalający na przekazywanie sił stabilizujących. W halach stalowych to bardzo naturalny element układu, który — jeśli jest dobrze zaprojektowany — może skutecznie ograniczać boczne przemieszczenie pasa ściskanego. Samo ich istnienie nie wystarcza, ale przy odpowiednim zakotwieniu i współpracy z poszyciem wpływ bywa bardzo istotny. Z punktu widzenia praktyki to jedno z najbardziej ekonomicznych rozwiązań, bo wykorzystuje elementy i tak potrzebne w konstrukcji. Dlatego w wielu dachach właśnie płatwie odgrywają ważną rolę wtedy, gdy zwichrzenie belki staje się zagadnieniem dominującym.

Drugą grupę stanowią przewiązki, stężenia poprzeczne i elementy łączące belki. Spotyka się je zwłaszcza tam, gdzie kilka belek pracuje równolegle albo gdzie trzeba lokalnie poprawić stateczność pasa ściskanego. Takie elementy nie zawsze przenoszą duże obciążenia użytkowe, ale mogą bardzo skutecznie ograniczać boczne przemieszczenie i rozdzielać siły stabilizujące pomiędzy sąsiednie elementy. W praktyce dobrze rozmieszczone przewiązki często dają większy efekt niż intuicyjne „pogrubienie” pojedynczej belki. To właśnie pokazuje, że zwichrzenie belki można często zwalczać lepiej układem niż samym przekrojem.

W stropach i układach zespolonych ogromne znaczenie mają płyty i tarcze stropowe. Jeśli belka współpracuje z odpowiednio sztywnym stropem i połączenie tej współpracy jest rzeczywiście aktywne, wpływ na stateczność może być bardzo korzystny. W praktyce oznacza to lepsze ograniczenie ruchu pasa ściskanego i bardziej przestrzenną pracę całego układu. Tu jednak znowu trzeba zachować inżynierską ostrożność: nie każdy strop automatycznie zabezpiecza belkę przed zwichrzeniem. Wszystko zależy od rodzaju połączenia, geometrii, sztywności i zdolności układu do przekazania odpowiednich sił.

Często stosuje się też sztywne lub półsztywne połączenia z innymi elementami nośnymi, które poprawiają warunki pracy belki bez wprowadzania klasycznych podpór bocznych. W pewnych układach sam sposób połączenia z ramą, słupem lub inną belką wpływa na to, jak łatwo przekrój może się skręcać. Nie eliminuje to zjawiska całkowicie, ale potrafi znacząco zmienić jego intensywność. W praktyce właśnie takie detale połączeń często decydują o tym, czy zwichrzenie belki stanie się problemem krytycznym, czy pozostanie tylko kontrolnym sprawdzeniem.

W obiektach bardziej wymagających pojawiają się również lokalne rygle stabilizujące, elementy pomocnicze i ramki usztywniające, stosowane tam, gdzie trzeba poprawić warunki pracy tylko w wybranym fragmencie układu. To rozwiązania mniej „typowe” z punktu widzenia prostych hal, ale bardzo użyteczne w konstrukcjach technologicznych, belkach podsuwnicowych, układach wieloprzęsłowych albo tam, gdzie architektura ogranicza możliwość zastosowania klasycznego usztywnienia. Dobrze dobrane usztywnienie lokalne może znacząco podnieść moment krytyczny bez konieczności przechodzenia na dużo cięższy profil.

Najważniejsze w tym wszystkim jest to, że projektant powinien dobierać rozwiązanie do mechanizmu problemu, a nie do samego objawu. Jeżeli problemem jest zbyt długa długość nieusztywniona pasa ściskanego, trzeba skrócić tę długość. Jeżeli problemem jest podatność skrętna albo niewystarczająca współpraca z układem wtórnym, trzeba poprawić właśnie te cechy. Dobre projektowanie polega na tym, aby wiedzieć, dlaczego dana belka chce się zwichrzyć i które usztywnienie najskuteczniej temu przeciwdziała. I właśnie w tym najlepiej widać, że zwichrzenie belki jest zagadnieniem znacznie bardziej konstrukcyjnym niż „katalogowym”.

3. Zwichrzenie belek stalowych i żelbetowych – podobieństwa i różnice

Zwichrzenie belki jest zagadnieniem najczęściej kojarzonym z konstrukcjami stalowymi, ale temat stateczności przestrzennej elementów zginanych nie kończy się wyłącznie na stali. W praktyce różne materiały reagują inaczej na zginanie, skręcanie i boczne przemieszczenia, dlatego mechanizm utraty stateczności nie przebiega identycznie w każdej belce. To właśnie sprawia, że zwichrzenie belki warto analizować nie tylko jako problem normowy, ale również jako temat związany z rzeczywistą pracą konkretnego materiału i układu konstrukcyjnego. W tej części porównamy, jak wygląda to zagadnienie w belkach stalowych i żelbetowych oraz kiedy w praktyce zaczyna ono decydować o projektowaniu.

3.1. Zwichrzenie belek stalowych – typowe mechanizmy i zagrożenia

W konstrukcjach stalowych zwichrzenie belki jest jednym z podstawowych mechanizmów utraty stateczności elementów zginanych. Wynika to z tego, że wiele popularnych przekrojów stalowych, zwłaszcza dwuteowych, ma bardzo korzystne właściwości na zginanie w jednej płaszczyźnie, ale jednocześnie bywa wrażliwych na skręcanie i boczne przemieszczenie pasa ściskanego. Oznacza to, że belka może mieć wystarczającą nośność na moment zginający, a mimo to nie być bezpieczna pod względem stateczności przestrzennej. W praktyce właśnie to odróżnia zwykłe sprawdzenie wytrzymałości przekroju od pełnej oceny, której wymaga zwichrzenie belki.

Typowy mechanizm wygląda tak, że pod wpływem obciążenia pionowego belka pracuje na zginanie, a pas górny lub dolny staje się pasem ściskanym, zależnie od układu statycznego i znaku momentu. Jeżeli ten pas nie ma odpowiedniego bocznego podparcia, zaczyna się przemieszczać na bok. To z kolei uruchamia skręcanie całego przekroju, ponieważ ruch jednego pasa nie może odbywać się niezależnie od reszty elementu. W efekcie powstaje sprzężony mechanizm bocznego przemieszczenia i obrotu. Właśnie w tej formie najczęściej rozwija się zwichrzenie belki stalowej.

W konstrukcjach stalowych bardzo duże znaczenie ma rodzaj przekroju. Przekroje dwuteowe są bardzo efektywne materiałowo, ale przy dużych długościach nieusztywnionych i niekorzystnym sposobie obciążenia potrafią być podatne na utratę stateczności. Z kolei przekroje zamknięte, skrzynkowe lub rurowe mają zazwyczaj większą sztywność skrętną i pod tym względem zachowują się korzystniej. Nie oznacza to oczywiście, że są całkowicie odporne, ale ich podatność na zjawisko takie jak zwichrzenie belki bywa mniejsza. To jeden z powodów, dla których dobór przekroju nie powinien wynikać wyłącznie z nośności na zginanie.

Bardzo duży wpływ ma również sposób przyłożenia obciążenia. Jeżeli siła działa w sposób destabilizujący, na przykład w pobliżu pasa ściskanego, ryzyko utraty stateczności rośnie. Jeżeli natomiast układ obciążenia i podparcia daje efekt bardziej korzystny, belka może zachowywać się znacznie lepiej. W praktyce oznacza to, że dwie pozornie podobne belki o tym samym przekroju mogą mieć zupełnie inną odporność na zwichrzenie tylko dlatego, że inaczej przekazywane są siły. To właśnie pokazuje, jak silnie zwichrzenie belki zależy od całego modelu pracy, a nie od jednego parametru.

W stalowych belkach szczególnym zagrożeniem są długie odcinki bez skutecznego usztywnienia. Właśnie dlatego projektant musi bardzo uważnie patrzeć na rozstaw płatwi, ryglowanie, połączenia z tarczami oraz wszelkie elementy, które mogą ograniczyć ruch pasa ściskanego. Często problem nie leży w tym, że przekrój jest „za słaby”, lecz w tym, że belka pracuje na zbyt dużej długości zwichrzeniowej. W takich sytuacjach zwiększanie profilu nie zawsze jest najrozsądniejszą odpowiedzią. Niekiedy dużo skuteczniejsze okazuje się lepsze usztywnienie układu.

W praktyce projektowej stalowe belki są więc szczególnie wrażliwe na uproszczenia modelu. Jeżeli źle przyjmie się warunki bocznego podparcia albo zbyt optymistycznie oceni współpracę z układem wtórnym, zwichrzenie belki może zostać niedoszacowane. A jeśli przyjmie się założenia zbyt konserwatywne, konstrukcja zostanie niepotrzebnie przewymiarowana. To właśnie dlatego analiza belek stalowych wymaga nie tylko znajomości norm, ale też bardzo dobrego rozumienia rzeczywistej pracy konstrukcji.

3.2. Belki żelbetowe a problem stateczności przestrzennej i skręcania

W przypadku żelbetu temat stateczności przestrzennej wygląda inaczej niż w stali, choć nie znaczy to, że można go całkowicie pominąć. Klasyczne zwichrzenie belki w rozumieniu typowym dla belek stalowych zdecydowanie częściej analizuje się właśnie dla stali, ponieważ przekroje żelbetowe zwykle mają większą masywność, większą sztywność skrętną i częściej współpracują z płytą lub innymi elementami przestrzennie stabilizującymi. Nie oznacza to jednak, że belka żelbetowa jest automatycznie „bezpieczna z definicji”. W praktyce problem może się pojawić tam, gdzie element jest smukły, niekorzystnie obciążony albo pracuje w układzie z wyraźnym udziałem skręcania. Dlatego także tutaj trzeba rozumieć, jak zachowuje się przekrój poza prostym modelem płaskim.

W żelbecie bardzo duże znaczenie ma współpraca z płytą stropową lub innym elementem tarczowym. W wielu typowych układach belka nie jest samodzielnym prętem w przestrzeni, lecz częścią większego układu monolitycznego. To z jednej strony poprawia stateczność, ale z drugiej sprawia, że analiza staje się mniej „czysta” niż w klasycznej belce stalowej. Ruch boczny i skręcanie są silniej ograniczane przez sam układ konstrukcyjny, dlatego klasyczne zwichrzenie belki rzadziej występuje tu jako dominujący mechanizm nośności. Zamiast tego częściej analizuje się szerszy problem stateczności przestrzennej, skręcania i redystrybucji sztywności w całym ustroju.

Trzeba też pamiętać, że żelbet nie jest materiałem liniowym i jednorodnym. Na pracę belki wpływają zarysowanie, pełzanie, skurcz oraz zmniejszanie sztywności w strefach rozciąganych. To oznacza, że element może z czasem pracować inaczej niż wynikałoby to z najprostszego modelu sprężystego. W niektórych sytuacjach, szczególnie przy większych mimośrodach i złożonych warunkach podparcia, boczna stateczność oraz skręcanie mogą mieć większe znaczenie, niż sugeruje intuicja. Choć klasyczne zwichrzenie belki w żelbecie nie jest tak częstym tematem jak w stali, to problem przestrzennej pracy elementu jak najbardziej pozostaje aktualny.

W praktyce szczególnej uwagi wymagają belki prefabrykowane, smukłe belki montażowe, elementy o nietypowej geometrii oraz układy przejściowe, zanim zostaną w pełni włączone do docelowej pracy konstrukcji. W fazie montażu lub transportu warunki pracy elementu mogą być zupełnie inne niż po zakończeniu budowy. Wtedy nawet żelbetowy element może okazać się bardziej podatny na niekorzystne przestrzenne odkształcenia. To ważna uwaga, bo pokazuje, że ocena stateczności powinna obejmować nie tylko stan docelowy, ale czasem również etap realizacji.

W odróżnieniu od stali, w żelbecie rzadziej operuje się klasycznym podejściem do zwichrzenia poprzez długość zwichrzeniową i moment krytyczny w tej samej formie. Nie znaczy to jednak, że temat można uznać za nieistotny. Oznacza tylko, że problem opisuje się inaczej i częściej rozważa w szerszym kontekście pracy przestrzennej, skręcania oraz podatności układu. Z punktu widzenia projektanta najważniejsze jest więc nie tyle sztywne przenoszenie pojęć ze stali do żelbetu, ile zrozumienie, które mechanizmy są naprawdę istotne dla konkretnego elementu.

W praktyce można więc powiedzieć tak: zwichrzenie belki jest pojęciem najmocniej związanym z belkami stalowymi, ale idea utraty korzystnej pracy przestrzennej elementu zginanego nie jest obca także żelbetowi. Różnica polega głównie na skali zjawiska, sposobie modelowania i tym, jak często staje się ono czynnikiem dominującym. To rozróżnienie jest bardzo ważne, bo pozwala uniknąć zarówno zbyt prostego przenoszenia stalowych schematów na żelbet, jak i zbyt lekkiego traktowania przestrzennej pracy belek żelbetowych.

3.3. Kiedy problem zwichrzenia staje się kluczowy w projektowaniu belki

Nie każda belka jest w równym stopniu narażona na utratę stateczności przestrzennej. W wielu przypadkach zwichrzenie belki pozostaje jedynie kontrolnym sprawdzeniem, które nie decyduje o końcowym wymiarowaniu. Są jednak sytuacje, w których właśnie ono staje się zagadnieniem kluczowym i zaczyna dominować nad samym sprawdzeniem na zginanie. Dzieje się tak przede wszystkim wtedy, gdy belka ma dużą długość nieusztywnioną, smukły przekrój, słabe podparcie pasa ściskanego i niekorzystny sposób obciążenia. Właśnie w takich elementach nośność przestrzenna może okazać się dużo niższa, niż sugeruje klasyczna analiza płaska.

Szczególnie wrażliwe są belki dachowe, rygle halowe, długie podciągi stalowe, belki podsuwnicowe oraz elementy, w których pas ściskany przez duże odcinki nie ma skutecznego podparcia. W praktyce to właśnie takie układy najczęściej wymagają uważnej analizy stateczności. Jeżeli do tego dochodzi zmienny rozkład momentów, obciążenie destabilizujące albo niejasna współpraca z układem wtórnym, zwichrzenie belki szybko staje się zagadnieniem projektowym numer jeden. Często okazuje się wtedy, że przekrój wybrany „na sam moment” jest niewystarczający, mimo że intuicyjnie wydawał się bezpieczny.

Problem robi się szczególnie ważny tam, gdzie projektant nie może jednoznacznie założyć, że płatwie, strop, poszycie albo przewiązki rzeczywiście stabilizują pas ściskany. W takich sytuacjach każde zbyt optymistyczne uproszczenie może prowadzić do zawyżenia momentu krytycznego i błędnej oceny nośności. To właśnie wtedy analiza zwichrzenia przestaje być formalnością, a staje się realnym testem jakości modelu obliczeniowego. W praktyce bardzo często to nie przekrój jest problemem, ale błędna ocena warunków przestrzennej pracy elementu.

Warto też zwrócić uwagę na etap koncepcji. Jeżeli już wtedy wiadomo, że belka będzie pracowała na dużej długości bez bocznego podparcia, to temat stateczności powinien pojawić się od razu, a nie dopiero na końcu obliczeń. Właśnie w takich sytuacjach zwichrzenie belki powinno wpływać na dobór schematu, rozstaw podpór, typ przekroju i sposób usztywnienia całego układu. Im wcześniej projektant to zauważy, tym łatwiej znaleźć rozwiązanie racjonalne materiałowo i funkcjonalnie. Jeśli zignoruje ten etap, później często zostaje już tylko nieeleganckie „ratowanie” nośności większym profilem.

Sygnałem ostrzegawczym może być również sytuacja, w której kolejne zwiększanie przekroju daje zaskakująco małą poprawę nośności. W wielu takich przypadkach problemem nie jest już sam przekrój, ale właśnie stateczność przestrzenna i sposób podparcia pasa ściskanego. To moment, w którym projektant powinien zatrzymać się i sprawdzić, czy analizuje belkę właściwym modelem. Czasem lepszym rozwiązaniem okazuje się dodatkowe usztywnienie, zmiana sposobu współpracy z układem wtórnym albo przejście na inny typ przekroju.

W praktyce można więc powiedzieć, że zwichrzenie belki staje się kluczowe wtedy, gdy przestrzenna praca elementu zaczyna realnie ograniczać jego nośność bardziej niż sama wytrzymałość materiału. To właśnie wtedy zwykła analiza zginania przestaje wystarczać, a projektant musi wejść poziom głębiej: zrozumieć skręcanie, podparcie pasa ściskanego, długość zwichrzeniową i sposób rzeczywistej współpracy z konstrukcją. I właśnie w tym miejscu najlepiej widać różnicę między liczeniem „żeby wyszło” a projektowaniem naprawdę świadomym.

4. Długość zwichrzeniowa belki – najczęstsze schematy i podejście praktyczne

Zwichrzenie belki jest bardzo silnie związane z długością odcinka, na którym pas ściskany nie ma skutecznego bocznego podparcia. To właśnie dlatego przy analizie stateczności nie wystarczy znać tylko rozpiętość całej belki — trzeba jeszcze rozumieć, na jakiej długości element rzeczywiście może się przemieścić i skręcić. W praktyce ta długość bardzo często decyduje o tym, czy belka będzie bezpieczna, czy też problem stateczności zacznie dominować nad samą nośnością przekroju. Dlatego zwichrzenie belki trzeba zawsze analizować w odniesieniu do rzeczywistych warunków pracy pasa ściskanego, a nie wyłącznie do geometrycznej długości elementu.

4.1. Długość zwichrzeniowa belki przy różnych warunkach podparcia pasa ściskanego

W przypadku belek stalowych jednym z kluczowych parametrów wpływających na zwichrzenie belki jest długość zwichrzeniowa, czyli efektywna długość odcinka, na którym pas ściskany może przemieszczać się bocznie i uczestniczyć w utracie stateczności przestrzennej. W najprostszym ujęciu można powiedzieć, że jest to „długość pracy” belki pod względem zwichrzenia, a nie tylko jej długość geometryczna. Jeżeli pas ściskany jest skutecznie podparty częściej, długość zwichrzeniowa maleje. Jeżeli przez długi odcinek pozostaje bez stabilizacji, ryzyko utraty stateczności rośnie. To właśnie dlatego zwichrzenie belki bardzo często zależy bardziej od rozstawu podparć bocznych niż od samej rozpiętości całego elementu.

Najbardziej klasyczny przypadek to belka, której pas ściskany nie ma pośrednich podparć bocznych na całej długości między podporami głównymi. W takiej sytuacji długość zwichrzeniowa jest zbliżona do długości całego nieusztywnionego odcinka. Jeżeli dodatkowo warunki skrętnego podparcia na końcach są słabe, belka pracuje w bardzo niekorzystnym układzie. W praktyce właśnie takie przypadki najczęściej prowadzą do sytuacji, w której zwichrzenie belki zaczyna bardzo mocno obniżać nośność na zginanie. Dlatego już na etapie koncepcji warto zwracać uwagę, czy pas ściskany ma jakiekolwiek skuteczne ograniczenie ruchu na bok.

Znacznie korzystniejsza sytuacja występuje wtedy, gdy pas ściskany ma regularne boczne podparcie pośrednie, na przykład przez płatwie, przewiązki, rygle lub współpracujące elementy stropu. W takim układzie długość zwichrzeniowa nie jest równa całej długości belki, lecz odpowiada kolejnym odcinkom między miejscami stabilizacji. To może radykalnie poprawić warunki pracy elementu. Nawet przy tym samym przekroju i tym samym momencie zginającym belka może zachowywać się zupełnie inaczej, jeśli długość nieusztywnionego pasa ściskanego zostanie odpowiednio skrócona. W praktyce to jedna z najskuteczniejszych metod ograniczania problemu, jakim jest zwichrzenie belki.

Bardzo istotne są też warunki na końcach belki, bo wpływają one nie tylko na zginanie, ale również na możliwość skrętu przekroju i bocznego przesuwu pasa ściskanego. Belka, której końce są dobrze zabezpieczone przed skrętem, może pracować wyraźnie korzystniej niż element o tych samych wymiarach, ale z końcami bardziej podatnymi. W praktyce oznacza to, że sama odległość między punktami podparcia bocznego nie mówi jeszcze wszystkiego. Trzeba dodatkowo zrozumieć, czy te punkty rzeczywiście ograniczają zarówno boczne przemieszczenie, jak i obrót przekroju. Właśnie tu zaczyna się bardziej praktyczna interpretacja tego, czym w rzeczywistości jest długość zwichrzeniowa.

Warto też zauważyć, że w belkach o zmiennym rozkładzie momentów długość zwichrzeniowa nie jest jedynym czynnikiem decydującym o nośności. Duże znaczenie ma również sposób rozkładu momentu na długości, bo wpływa on później na moment krytyczny Mcr. To jeden z powodów, dla których tradycyjne podejście do zwichrzenia bywa bardziej złożone niż analogiczne myślenie o wyboczeniu słupa. Sama długość nie wystarcza — trzeba jeszcze dobrze rozumieć, jak belka jest obciążona i które fragmenty rzeczywiście pracują z pasem ściskanym podatnym na utratę stateczności.

W praktyce projektowej bardzo pomocne jest więc rozróżnienie pomiędzy długością geometryczną, długością nieusztywnionego odcinka pasa ściskanego i długością zwichrzeniową rozumianą jako parametr wykorzystywany w analizie stateczności. Te pojęcia bywają potocznie mieszane, a to prowadzi do błędów interpretacyjnych. Dobrze zaprojektowana belka to nie tylko poprawnie dobrany profil, ale również świadomie określone warunki bocznego podparcia. I właśnie dlatego zwichrzenie belki powinno być analizowane z dużo większą uwagą niż tylko przez „wpisanie jednej długości do programu”.

4.2. Jak interpretować długość zwichrzeniową w rzeczywistym układzie konstrukcyjnym

W rzeczywistych konstrukcjach długość zwichrzeniowa rzadko daje się odczytać „z linijką” bezpośrednio z rysunku. To nie jest po prostu odległość między dwiema podporami głównymi ani zawsze rozstaw płatwi. W praktyce jest to parametr, który powinien odzwierciedlać rzeczywiste warunki bocznego podparcia pasa ściskanego oraz możliwość skrętu przekroju. Oznacza to, że projektant musi zrozumieć, które elementy układu naprawdę stabilizują belkę, a które tylko pozornie wyglądają na usztywniające. Właśnie dlatego zwichrzenie belki jest tak mocno związane z poprawną interpretacją modelu konstrukcyjnego, a nie tylko z podstawieniem danych do wzoru.

Bardzo częstym błędem jest utożsamianie każdego połączenia z automatycznym podparciem bocznym. Sama obecność płatwi, blachy trapezowej, rygla wtórnego albo elementu pomocniczego nie oznacza jeszcze, że pas ściskany jest skutecznie ustabilizowany. Aby tak było, układ musi mieć odpowiednią sztywność w swojej płaszczyźnie i odpowiednie połączenie z belką, tak aby rzeczywiście ograniczać jej ruch na bok. Jeśli połączenie jest podatne albo element wtórny jest zbyt wiotki, wpływ na stateczność może być dużo mniejszy niż zakłada projektant. W takich sytuacjach zwichrzenie belki może zostać niebezpiecznie niedoszacowane.

Duże znaczenie ma też to, który pas jest w danym fragmencie belki pasem ściskanym. W elementach o zmiennym wykresie momentów nie zawsze jest to ten sam pas na całej długości. Oznacza to, że rzeczywiste warunki zwichrzenia mogą się zmieniać w zależności od strefy belki. Projektant nie powinien więc patrzeć wyłącznie na sam rozstaw elementów usztywniających, ale również na to, gdzie i w jaki sposób rozwija się stan ściskania w przekroju. To szczególnie ważne w belkach wieloprzęsłowych, ramach oraz układach z lokalnymi zmianami znaku momentu.

W praktyce długość zwichrzeniową trzeba interpretować zawsze razem z warunkami skrętnymi końców odcinka. Można mieć dwa odcinki o tej samej długości geometrycznej, ale bardzo różne pod względem podatności na utratę stateczności. Jeżeli w jednym przypadku końce są dobrze zabezpieczone przed obrotem, a w drugim nie, zachowanie belki będzie wyraźnie inne. To właśnie pokazuje, że zwichrzenie belki zależy nie tylko od bocznego podparcia, ale od całego sposobu, w jaki przekrój może się odkształcać przestrzennie.

Tutaj dochodzimy do jednego z najważniejszych praktycznych problemów tradycyjnej metody: poprawnego wyznaczenia momentu krytycznego Mcr. W teorii parametr ten dobrze opisuje granicę stateczności, ale w praktyce jego prawidłowe wyznaczenie nie zawsze jest proste. Wpływają na niego długość odcinka, warunki bocznego podparcia, sposób skrętnego zamocowania, rozkład momentów i sposób przyłożenia obciążenia. To właśnie dlatego w bardziej świadomej praktyce projektowej tak często sięga się po narzędzia takie jak LTBeamN, które pomagają lepiej uchwycić wpływ schematu i warunków pracy belki na wartość Mcr. W wielu programach ogólnego przeznaczenia Mcr jest liczone automatycznie, ale projektant i tak powinien wiedzieć, na podstawie jakich założeń program dochodzi do wyniku.

W dobrze prowadzonym projekcie długość zwichrzeniowa nie jest więc „magiczną liczbą z programu”, tylko skutkiem świadomej interpretacji całego układu. Projektant powinien rozumieć, dlaczego przyjął taki, a nie inny odcinek, które elementy go stabilizują i jak to wpływa na Mcr oraz nośność. Tylko wtedy zwichrzenie belki jest naprawdę ocenione rzetelnie. I właśnie tutaj najlepiej widać, że analiza stateczności nie jest wyłącznie działaniem formalnym, ale elementem prawdziwej pracy inżynierskiej.

4.3. Najczęstsze błędy przy przyjmowaniu warunków bocznego podparcia belki

Jednym z najczęstszych błędów w praktyce projektowej jest zbyt optymistyczne założenie, że pas ściskany ma skuteczne boczne podparcie, choć w rzeczywistości układ pomocniczy nie daje wystarczającej stabilizacji. Dotyczy to zwłaszcza sytuacji, w których projektant traktuje płatwie, poszycie, strop lub element wtórny jako pełne zabezpieczenie przed zwichrzeniem tylko dlatego, że są połączone z belką. W praktyce taka interpretacja bywa niebezpieczna, jeśli nie została sprawdzona pod kątem sztywności i sposobu przekazywania sił stabilizujących. W efekcie zwichrzenie belki zostaje ocenione zbyt korzystnie, a nośność elementu jest zawyżona. To błąd szczególnie groźny, bo długo może pozostać niewidoczny w samych obliczeniach.

Drugim częstym problemem jest utożsamianie rozstawu elementów wtórnych z długością zwichrzeniową bez głębszej refleksji. Owszem, często te wartości są do siebie zbliżone, ale nie zawsze. Jeżeli element wtórny nie ogranicza skutecznie skrętu przekroju albo ma zbyt podatne połączenie z pasem ściskanym, to sam rozstaw nie wystarcza, by uznać układ za dobrze ustabilizowany. W praktyce taki skrót myślowy bardzo łatwo prowadzi do zaniżenia wrażliwości belki na utratę stateczności. A przy zagadnieniu takim jak zwichrzenie belki właśnie takie „prawie dobrze” bywa najgroźniejsze.

Błąd pojawia się również wtedy, gdy projektant nie analizuje, który pas jest ściskany w danym fragmencie belki. W elementach o zmiennym rozkładzie momentów lub bardziej złożonym schemacie statycznym może się zdarzyć, że na różnych odcinkach sytuacja wygląda inaczej. Jeżeli ktoś mechanicznie przyjmie jedno założenie dla całej długości, może całkowicie przeoczyć strefę krytyczną. W praktyce to właśnie w takich miejscach zwichrzenie potrafi pojawić się „niespodziewanie”, bo model był zbyt uproszczony względem rzeczywistej pracy układu.

Bardzo często spotykanym problemem jest też zbyt bezkrytyczne zaufanie do wyników programu obliczeniowego. Jeżeli program podaje określoną wartość Mcr albo współczynnik redukcyjny, nie oznacza to jeszcze, że wynik jest automatycznie poprawny. Wszystko zależy od tego, jak został zamodelowany odcinek nieusztywniony, jakie warunki brzegowe przyjęto i czy model dobrze odzwierciedla rzeczywistą pracę belki. Właśnie dlatego przy analizie, którą opisuje zwichrzenie belki, projektant powinien być bardziej interpretatorem niż tylko operatorem programu.

Tu wraca temat narzędzi takich jak LTBeamN. Ich dużą zaletą jest to, że pozwalają świadomie analizować wpływ schematu, rozkładu momentów i warunków podparcia na moment krytyczny. Ale nawet najlepsze narzędzie nie zastąpi poprawnych założeń wejściowych. Jeżeli projektant błędnie opisze rzeczywiste boczne podparcie albo źle odczyta, jak pracuje pas ściskany, otrzyma precyzyjny wynik dla niepoprawnego modelu. To bardzo ważna różnica.

Kolejnym błędem jest przyjmowanie zbyt konserwatywnych warunków podparcia wszędzie tam, gdzie nie ma pełnej pewności. Taka ostrożność bywa intuicyjnie zrozumiała, ale w praktyce może prowadzić do dużego przewymiarowania konstrukcji. Jeśli belka rzeczywiście współpracuje z układem wtórnym, a projektant całkowicie to ignoruje, nośność zostanie zaniżona, a przekrój niepotrzebnie zwiększony. W obiektach halowych i przemysłowych może to mieć bardzo realny wpływ na masę stali i koszt wykonania. Dlatego zwichrzenie belki wymaga nie tylko ostrożności, ale też umiejętności znalezienia właściwego poziomu realizmu.

Najlepszą ochroną przed tymi błędami jest zawsze jedno: zadawanie sobie pytania, czy przyjęte boczne podparcie rzeczywiście działa tak, jak założono w modelu. Jeżeli odpowiedź jest niepewna, warto przeanalizować układ dokładniej, zamiast polegać na wygodnym uproszczeniu. To właśnie ta umiejętność krytycznej interpretacji odróżnia projektowanie „na wynik” od projektowania naprawdę inżynierskiego. A przy zagadnieniu takim jak zwichrzenie belki ma to bezpośredni wpływ na bezpieczeństwo i ekonomikę całej konstrukcji.

5. Wymiarowanie belki na zwichrzenie – podejście tradycyjne i metoda imperfekcyjna

Zwichrzenie belki można sprawdzać na różne sposoby, ale wybór metody ma bardzo duże znaczenie dla jakości całej analizy. W praktyce przez lata dominowało podejście tradycyjne, oparte na momencie krytycznym Mcr, smukłości względnej i współczynnikach redukcyjnych. Jest to metoda uporządkowana i bardzo przydatna, ale w bardziej złożonych układach jej najsłabszym punktem często okazuje się właśnie poprawne wyznaczenie Mcr. Coraz częściej projektanci sięgają więc po podejście bardziej zaawansowane, które lepiej odwzorowuje rzeczywistą pracę elementu i całej konstrukcji. To właśnie tutaj dobrze widać, że zwichrzenie belki nie jest tylko normowym sprawdzeniem, ale zagadnieniem ściśle związanym z jakością modelu obliczeniowego.

5.1. Tradycyjne podejście normowe dla belek stalowych i współczynniki redukcyjne

W klasycznym podejściu normowym zwichrzenie belki ocenia się przez obniżenie nośności na zginanie za pomocą odpowiednich współczynników redukcyjnych. Sam przekrój może mieć określoną nośność plastyczną lub sprężystą na moment zginający, ale jeżeli element nie ma wystarczającej stateczności przestrzennej, ta nośność musi zostać zredukowana. W praktyce oznacza to przejście od „czystego” zginania do sprawdzenia uwzględniającego podatność na boczne przemieszczenie i skręcanie. To podejście jest dobrze znane, dość szybkie i bardzo mocno osadzone w codziennej praktyce projektowej. Dlatego dla wielu typowych układów zwichrzenie belki nadal ocenia się właśnie w ten sposób.

Kluczowym elementem całej procedury jest wyznaczenie smukłości względnej na zwichrzenie, a wcześniej — poprawne określenie momentu krytycznego Mcr. I właśnie tutaj pojawia się największy praktyczny problem tej metody. O ile sam dalszy schemat postępowania jest dość uporządkowany, o tyle Mcr nie jest parametrem, który zawsze można łatwo i jednoznacznie określić. Zależy on od wielu czynników: długości odcinka nieusztywnionego, warunków podparcia pasa ściskanego, warunków skrętnych, rozkładu momentów na długości elementu, sposobu przyłożenia obciążenia i geometrii przekroju. To powoduje, że zwichrzenie belki w podejściu tradycyjnym bardzo często jest tak dobre, jak dobre jest przyjęcie Mcr.

W najprostszych przypadkach, dla klasycznych schematów i typowych rozkładów momentów, można posługiwać się wzorami, tabelami i zależnościami uproszczonymi. Problem zaczyna się wtedy, gdy układ staje się bardziej złożony. Belka może mieć zmienny wykres momentów, częściowe podparcie pasa ściskanego, niestandardowe obciążenie albo współpracować z układem wtórnym w sposób, którego nie da się łatwo opisać jednym wzorem. Wtedy Mcr przestaje być prostą liczbą do wyciągnięcia z literatury, a staje się wynikiem bardziej świadomej interpretacji modelu. I właśnie w tym miejscu klasyczne sprawdzenie na zwichrzenie belki potrafi być najbardziej problematyczne.

Z tego powodu wielu projektantów korzysta z programów wspomagających wyznaczenie Mcr, a jednym z najbardziej znanych narzędzi do tego celu jest LTBeamN. Program pozwala analizować wpływ schematu statycznego, rozkładu momentów, rodzaju obciążenia i warunków podparcia na wartość momentu krytycznego. W praktyce jest to bardzo użyteczne, bo pozwala odejść od zbyt grubych uproszczeń i lepiej zrozumieć, od czego naprawdę zależy stateczność elementu. Trzeba jednak podkreślić, że nawet LTBeamN nie zwalnia projektanta z myślenia. Jeśli założenia wejściowe będą błędne, wynik też będzie tylko elegancko policzoną pomyłką.

Podobna uwaga dotyczy ogólnych programów MES i programów do wymiarowania konstrukcji stalowych. W wielu z nich Mcr jest wyznaczane automatycznie albo użytkownik otrzymuje gotowy współczynnik redukcyjny bez konieczności ręcznego liczenia. To wygodne, ale również zdradliwe. Projektant powinien wiedzieć, jak program interpretuje boczne podparcie, jaki odcinek uważa za nieusztywniony i jakie warunki skrętne przyjmuje na końcach. Bez tego bardzo łatwo uznać wynik za „obiektywny”, choć w rzeczywistości opiera się on na założeniach, które nie odpowiadają realnej pracy belki.

Mimo tych ograniczeń tradycyjne podejście ma swoje duże zalety. Jest szybkie, normowo uporządkowane i dobrze sprawdza się w typowych konstrukcjach, szczególnie wtedy, gdy układ jest czytelny, a warunki stateczności dają się sensownie uprościć. W wielu codziennych projektach to wciąż podstawowe narzędzie pracy. Trzeba tylko pamiętać, że przy zagadnieniu takim jak zwichrzenie belki największym wyzwaniem nie jest samo podstawienie do wzoru, ale poprawne opisanie rzeczywistego zachowania elementu przez parametr Mcr.

5.2. Nowoczesna metoda imperfekcyjna – na czym polega i kiedy daje lepszy obraz pracy konstrukcji

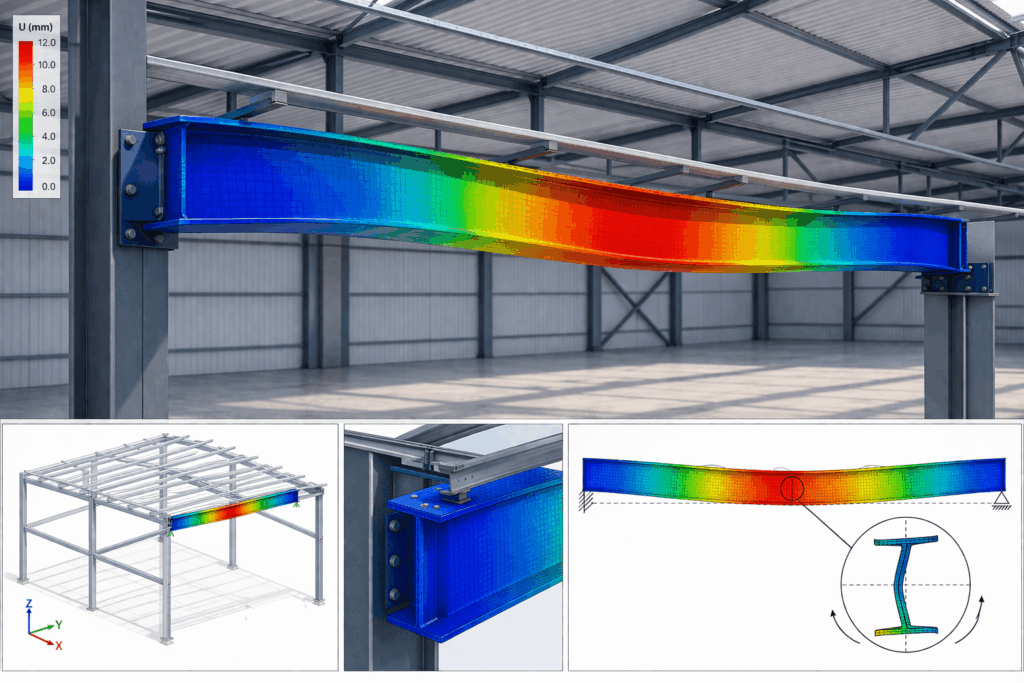

Nowoczesne podejście do analizy stateczności coraz częściej odchodzi od traktowania belki jako idealnego, prostego elementu sprawdzanego pośrednio przez współczynniki redukcyjne. Zamiast tego wprowadza się do modelu imperfekcje geometryczne, efekty drugiego rzędu i rzeczywistą współpracę elementu z całym układem konstrukcyjnym. Takie podejście określa się zwykle jako metodę imperfekcyjną albo ogólnie analizę bardziej zbliżoną do rzeczywistej pracy konstrukcji. W praktyce oznacza to, że zwichrzenie belki nie jest opisane tylko przez jeden parametr redukcyjny, ale pojawia się jako skutek zachowania całego modelu obliczeniowego. To zasadnicza różnica względem klasycznej procedury normowej.

Największa zaleta tego podejścia polega na tym, że nie trzeba „na siłę” sprowadzać złożonego układu do jednego odcinka i jednej wartości Mcr. Jeżeli belka pracuje w ramie, ma częściowe podparcie pasa ściskanego, współpracuje z płatwiami, tarczą albo innymi elementami wtórnymi, model może to uwzględnić w sposób bardziej naturalny. Dzięki temu zwichrzenie belki jest oceniane w warunkach bliższych rzeczywistości, a nie tylko przez normowe uproszczenie. W praktyce szczególnie dobrze działa to tam, gdzie klasyczne wyznaczenie momentu krytycznego staje się niejednoznaczne albo zbyt zależne od przyjętych uproszczeń.

Metoda imperfekcyjna daje też lepszy obraz sprzężenia zginania, skręcania i przemieszczeń bocznych. Projektant może zobaczyć nie tylko końcową nośność, ale również cały mechanizm rozwoju odkształceń. To bywa bardzo cenne przy bardziej zaawansowanych konstrukcjach przemysłowych, w układach o niestandardowym schemacie, w belkach z obciążeniem przyłożonym w sposób destabilizujący albo tam, gdzie współpraca z układem wtórnym ma duże znaczenie. W takich sytuacjach klasyczne sprawdzenie na zwichrzenie belki może dawać wynik bezpieczny, ale mało informacyjny. Podejście imperfekcyjne pozwala pójść krok dalej i naprawdę zrozumieć pracę elementu.

Jednocześnie nie jest to metoda „automatycznie lepsza” w każdej sytuacji. Żeby miała sens, potrzebny jest dobry model obliczeniowy i świadome założenia. Trzeba wiedzieć, jakie imperfekcje przyjąć, jak odwzorować boczne podparcie, które elementy modelu rzeczywiście stabilizują pas ściskany i jak interpretować otrzymane wyniki. W przeciwnym razie można stworzyć bardzo zaawansowaną analizę, która będzie tylko pozornie dokładna. To oznacza, że metoda imperfekcyjna stawia większe wymagania projektantowi niż klasyczne podejście normowe.

Z praktycznego punktu widzenia jest ona szczególnie cenna wtedy, gdy klasyczna procedura zaczyna być zbyt sztywna albo zbyt niepewna przez trudność poprawnego wyznaczenia Mcr. Właśnie tu widać jej największą siłę. Zamiast próbować opisać cały złożony mechanizm jednym parametrem, projektant analizuje zachowanie belki bezpośrednio w modelu. Dzięki temu zwichrzenie belki może być ocenione w sposób bardziej wiarygodny, a jednocześnie często bardziej użyteczny projektowo. To podejście dobrze wpisuje się też w nowoczesne, bardziej świadome projektowanie konstrukcji, gdzie celem nie jest tylko „przejście normy”, ale również lepsze zrozumienie pracy układu i racjonalna optymalizacja.

5.3. Porównanie obu podejść: bezpieczeństwo, dokładność i potencjał optymalizacji

Porównując oba podejścia, warto zacząć od najważniejszej rzeczy: zarówno metoda tradycyjna, jak i metoda imperfekcyjna mogą prowadzić do rozwiązań bezpiecznych. Nie chodzi więc o to, że jedna z nich jest „dobra”, a druga „zła”. Różnica polega przede wszystkim na tym, jak opisują rzeczywistość i ile informacji dają projektantowi o pracy elementu. Podejście tradycyjne jest prostsze, szybsze i bardzo użyteczne w typowych przypadkach. Podejście imperfekcyjne jest bardziej wymagające, ale potrafi lepiej pokazać rzeczywisty mechanizm, przez który rozwija się zwichrzenie belki. I właśnie w tym miejscu zaczyna się realna różnica jakościowa.

Pod względem prostoty i kontroli metoda tradycyjna nadal ma bardzo dużą przewagę. Dobrze sprawdza się przy klasycznych schematach, standardowych rozkładach momentów i układach, w których warunki podparcia pasa ściskanego można wiarygodnie uprościć. Jest szybka i dobrze nadaje się do wstępnego wymiarowania albo do prostszych obiektów. Jej największą słabością pozostaje jednak wyznaczenie Mcr. To właśnie ten parametr często decyduje o tym, czy wynik będzie realistyczny, czy tylko formalnie poprawny. W praktyce więc tradycyjne sprawdzenie na zwichrzenie belki jest tak dobre, jak dobre są założenia przyjęte do momentu krytycznego.

Metoda imperfekcyjna lepiej wypada tam, gdzie układ jest bardziej złożony. Jeśli belka ma częściowe podparcie pasa ściskanego, współpracuje z elementami wtórnymi, pracuje w ramie lub w schemacie o mniej oczywistym rozkładzie momentów, podejście klasyczne zaczyna być mniej wygodne. Wtedy podejście bardziej realistyczne potrafi dać dokładniejszy obraz pracy konstrukcji. Zamiast redukować wszystko do jednego współczynnika, projektant widzi bezpośrednio, jak rozwijają się przemieszczenia, skręcanie i efekty drugiego rzędu. To szczególnie ważne tam, gdzie zwichrzenie belki nie jest prostym problemem „jednego odcinka między dwoma podporami”.

Z punktu widzenia optymalizacji materiałowej metoda imperfekcyjna często ma większy potencjał. Pozwala bowiem lepiej wykorzystać rzeczywistą współpracę elementu z konstrukcją i unikać niektórych konserwatywnych uproszczeń, które w metodzie tradycyjnej prowadzą do przewymiarowania. Oczywiście nie zawsze oznacza to lżejszy przekrój, ale bardzo często pozwala podejmować lepsze decyzje projektowe. Czasem okaże się, że problem rozwiązuje niewielka zmiana usztywnienia, a nie dużo cięższa belka. Właśnie w takich sytuacjach zwichrzenie belki przestaje być tylko normowym ograniczeniem, a staje się ważnym narzędziem racjonalnego projektowania.

Z drugiej strony metoda tradycyjna ma nadal ogromną wartość jako narzędzie porządkujące myślenie. Zmusza do zrozumienia długości nieusztywnionej, roli pasa ściskanego, wpływu momentu krytycznego i ogólnych zasad stateczności. Dlatego w praktyce najlepiej nie traktować obu podejść jako konkurujących ideologii, lecz jako dwa różne narzędzia. Dla prostych przypadków klasyczne sprawdzenie będzie często całkowicie wystarczające. Dla bardziej wymagających układów lepiej sięgnąć po analizę bardziej realistyczną.

Najrozsądniejsze podejście projektowe polega więc na tym, aby wiedzieć, kiedy wystarczy model tradycyjny, a kiedy lepiej wyjść poza niego. Dobry projektant nie wybiera metody z przyzwyczajenia, tylko dopasowuje ją do rzeczywistego problemu konstrukcyjnego. I właśnie to najlepiej pokazuje eksperckie podejście: zwichrzenie belki nie jest tematem jednego wzoru, tylko zagadnieniem, które wymaga świadomego doboru narzędzia, właściwej interpretacji wyników i dobrego rozumienia pracy całego układu.

6. Zwichrzenie belki w praktyce projektowej – co powinien sprawdzić projektant konstrukcji

W praktyce projektowej zwichrzenie belki bardzo rzadko jest problemem, który można dobrze ocenić jednym wzorem bez zastanowienia nad całym układem konstrukcyjnym. Ostateczny wynik zależy nie tylko od przekroju, ale również od modelu obliczeniowego, warunków bocznego podparcia, sposobu obciążenia i współpracy z elementami wtórnymi. To właśnie dlatego analiza stateczności belki mówi bardzo dużo o jakości całego projektu. Dobry projektant nie pyta wyłącznie, czy belka „przechodzi z programu”, ale przede wszystkim, czy model rzeczywiście oddaje jej pracę w obiekcie. Właśnie w tym miejscu zwichrzenie belki staje się tematem praktycznym, a nie tylko teoretycznym.

6.1. Jak dobrać model obliczeniowy do analizy zwichrzenia belki

Dobór modelu obliczeniowego ma kluczowe znaczenie wtedy, gdy analizowane jest zwichrzenie belki. Nawet bardzo dokładne narzędzie nie da wiarygodnego wyniku, jeśli sam model nie odpowiada rzeczywistej pracy elementu. W praktyce projektant powinien najpierw odpowiedzieć sobie na kilka podstawowych pytań: jaki jest schemat statyczny belki, który pas jest ściskany, na jakiej długości pas ten nie ma skutecznego podparcia oraz czy układ wtórny rzeczywiście bierze udział w stabilizacji. Bez tej analizy każde dalsze liczenie staje się tylko bardziej lub mniej eleganckim uproszczeniem. To właśnie dlatego zwichrzenie belki trzeba rozpatrywać od początku jako zagadnienie silnie zależne od przyjętego modelu.

W prostszych przypadkach wystarczający może być klasyczny model prętowy, w którym belka analizowana jest jako pojedynczy element z odpowiednio określoną długością nieusztywnioną pasa ściskanego. Takie podejście nadal jest bardzo użyteczne, szczególnie dla belek o czytelnym schemacie, typowym rozkładzie momentów i dobrze rozpoznanych warunkach podparcia. Problem zaczyna się wtedy, gdy belka współpracuje z płatwiami, tarczą stropową, układem poszycia lub bardziej złożoną ramą. W takich sytuacjach zbyt uproszczony model może nie uchwycić rzeczywistej pracy przestrzennej elementu. A właśnie ona decyduje o tym, jak rozwija się zwichrzenie belki.

W praktyce bardzo ważne jest prawidłowe odwzorowanie warunków bocznego podparcia pasa ściskanego. Sam fakt, że do belki coś jest przyłączone, nie oznacza jeszcze, że model powinien traktować ten punkt jako pełne podparcie. Projektant musi ocenić, czy dane połączenie rzeczywiście ogranicza ruch boczny, czy też jest zbyt podatne, by pełnić taką funkcję. To samo dotyczy skrętu przekroju — w wielu układach właśnie możliwość obrotu jest równie ważna jak boczne przemieszczenie. Jeżeli model tego nie pokazuje, zwichrzenie belki może zostać ocenione zbyt optymistycznie albo zbyt konserwatywnie.

Szczególne znaczenie ma również sposób zadania obciążenia. W analizie stateczności nie wystarczy wiedzieć, jaka jest wartość siły czy momentu. Trzeba jeszcze rozumieć, gdzie obciążenie jest przyłożone względem przekroju i czy działa ono stabilizująco, czy destabilizująco. To jeden z tych tematów, które bardzo silnie wpływają na moment krytyczny Mcr, a więc także na wynik klasycznego sprawdzenia. W praktyce właśnie dlatego dwa modele tej samej belki mogą prowadzić do różnych ocen stateczności, jeśli inaczej opisano warunki obciążenia. Dobre modelowanie to więc nie tylko geometria i przekrój, ale również realistyczne odwzorowanie sposobu pracy elementu pod obciążeniem.

Tutaj dużą rolę odgrywają narzędzia obliczeniowe. Przy bardziej klasycznej analizie pomocny bywa LTBeamN, bo pozwala świadomie ocenić wpływ schematu, długości nieusztywnionej i rozkładu momentów na wartość Mcr. Z kolei w bardziej zaawansowanych modelach MES można próbować odwzorować współpracę belki z całym układem. Jednak niezależnie od programu zasada pozostaje ta sama: wynik jest tylko tak dobry, jak dobre są założenia wejściowe. Właśnie przy takim zjawisku jak zwichrzenie belki program nie zastępuje projektanta — on jedynie liczy model, który projektant mu zbudował.

Najlepszy model nie zawsze jest najbardziej rozbudowany. Czasem prosty model prętowy będzie całkowicie wystarczający, a czasem trzeba pójść krok dalej i przeanalizować bardziej realistycznie współpracę elementów. Kluczem jest nie stopień komplikacji, tylko adekwatność modelu do rzeczywistego problemu konstrukcyjnego. I właśnie to jest jeden z najważniejszych praktycznych wniosków: zwichrzenie belki trzeba analizować takim modelem, który pokazuje faktyczną pracę pasa ściskanego, a nie tylko takim, który najłatwiej uruchomić w programie.

6.2. Dlaczego prawidłowe podparcie pasa ściskanego bywa ważniejsze niż sam przekrój

W codziennej praktyce projektowej bardzo łatwo wpaść w pułapkę myślenia, że jeśli belka ma większy profil, to automatycznie będzie „bezpieczniejsza”. Przy zwykłym zginaniu często rzeczywiście tak jest, ale gdy w grę wchodzi zwichrzenie belki, sytuacja staje się bardziej złożona. W wielu przypadkach to nie sam przekrój jest głównym problemem, lecz to, że pas ściskany nie ma zapewnionego odpowiedniego bocznego podparcia. Jeżeli ten pas może swobodnie przemieszczać się na bok, nawet stosunkowo duży przekrój może szybko stracić nośność przestrzenną. Właśnie dlatego dobrze zaprojektowane podparcie bywa ważniejsze niż „dokładanie stali”.

Z punktu widzenia mechaniki jest to dość logiczne. Zwichrzenie rozwija się wtedy, gdy pas ściskany ma możliwość bocznego ruchu, a przekrój może się skręcać. Jeżeli skutecznie ograniczymy ten pierwszy mechanizm, cały proces utraty stateczności zostaje wyraźnie osłabiony. W praktyce oznacza to, że czasem niewielkie, ale sensownie zaprojektowane usztywnienie daje większy efekt niż przejście na dużo cięższy profil. To właśnie pokazuje, że zwichrzenie belki jest problemem układu, a nie wyłącznie przekroju jako takiego.

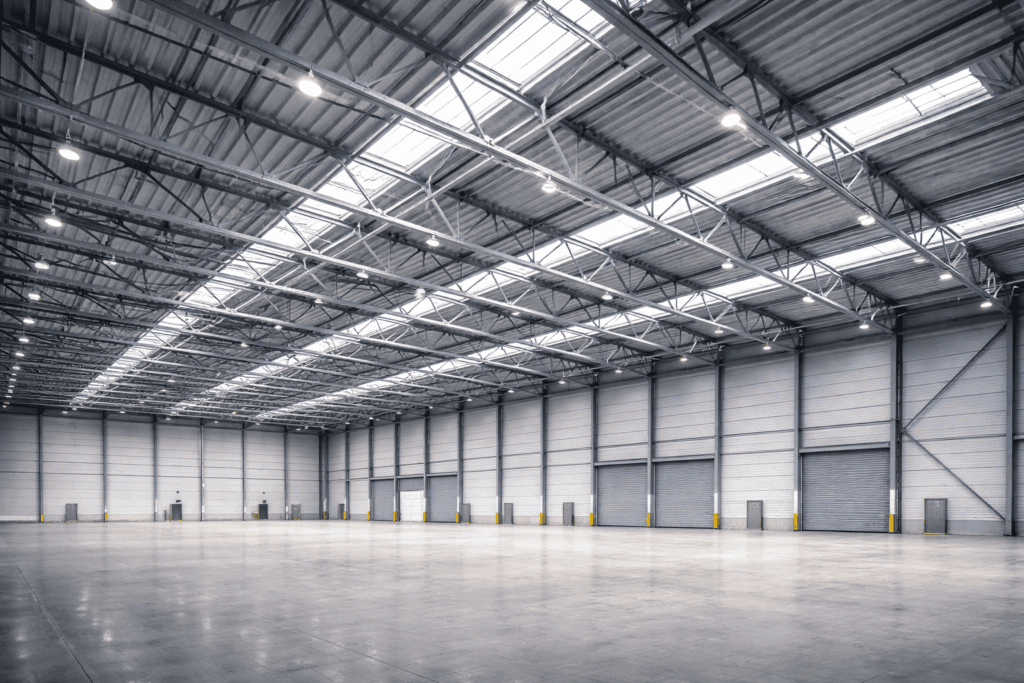

Bardzo dobrze widać to w halach stalowych, dachach i układach stropowych. Belka może mieć przekrój, który na pierwszy rzut oka wygląda „solidnie”, ale jeśli między podparciami bocznymi pracuje na zbyt dużej długości, jej odporność na zwichrzenie nadal może być niewystarczająca. Z kolei ten sam przekrój, przy odpowiednim rozstawie płatwi, przewiązek lub współpracy z poszyciem, zaczyna pracować znacznie korzystniej. To oznacza, że dla projektanta kluczowe pytanie brzmi nie tylko: „jaki profil dobrać?”, ale również: „jak ustabilizować pas ściskany?”. W praktyce właśnie tu bardzo często rozstrzyga się, czy zwichrzenie belki będzie problemem dominującym.

To również ważny temat z punktu widzenia ekonomii. Zwiększenie przekroju zwykle oznacza więcej stali, większy ciężar własny, czasem trudniejsze połączenia i większy koszt wykonania. Tymczasem poprawa podparcia pasa ściskanego może być rozwiązaniem bardziej eleganckim i tańszym. Oczywiście nie zawsze tak będzie — czasem trzeba zrobić jedno i drugie — ale bardzo często dobrze pomyślane usztywnienie daje lepszy efekt niż proste „przewymiarowanie dla świętego spokoju”. To jeden z tych momentów, w których zwichrzenie belki bardzo dobrze pokazuje różnicę między projektowaniem świadomym a projektowaniem zachowawczym bez głębszej analizy.

W praktyce szczególnie ważne jest odróżnienie rzeczywistego podparcia od podparcia tylko pozornego. Projektant nie powinien zakładać, że każda płatew, każde poszycie czy każdy element wtórny automatycznie stabilizuje pas ściskany. Trzeba jeszcze sprawdzić sztywność, połączenia i możliwość przeniesienia sił stabilizujących. Jeśli układ jest zbyt podatny, poprawa stateczności będzie dużo mniejsza niż oczekiwano. Wtedy nawet dobrze dobrany przekrój może nie rozwiązać problemu, bo mechanizm odpowiedzialny za zwichrzenie belki nadal pozostanie aktywny.

Właśnie dlatego doświadczeni projektanci często zaczynają analizę nie od katalogu przekrojów, lecz od schematu pracy belki i warunków jej przestrzennej stabilizacji. Dopiero gdy wiadomo, jak pracuje pas ściskany, można sensownie ocenić, czy potrzebny jest większy profil, czy raczej lepsze usztywnienie. To podejście bardzo dobrze sprawdza się w praktyce obiektów przemysłowych, gdzie liczy się nie tylko bezpieczeństwo, ale również racjonalne zużycie materiału. A przy zagadnieniu takim jak zwichrzenie belki jest to często dokładnie to miejsce, w którym powstają największe oszczędności albo największe błędy.

6.3. Jak J-PROJECT podchodzi do stateczności i optymalizacji belek

W J-PROJECT zwichrzenie belki nie jest traktowane jako formalne sprawdzenie wykonywane na końcu projektu, ale jako temat, który wpływa na cały sposób myślenia o elemencie już od etapu koncepcji. Interesuje nas nie tylko to, czy dana belka „wychodzi z obliczeń”, ale przede wszystkim dlaczego wychodzi albo dlaczego nie wychodzi. To oznacza analizę przekroju, schematu pracy, długości nieusztywnionych odcinków, sposobu obciążenia i rzeczywistego podparcia pasa ściskanego. W praktyce bardzo często właśnie tam kryje się prawdziwa przyczyna problemu, a nie w samym doborze zbyt małego profilu. To podejście pozwala patrzeć na zwichrzenie belki jako na zagadnienie konstrukcyjne, a nie tylko normowe.

Przy projektowaniu belek staramy się najpierw dobrze rozpoznać, jak element pracuje w całym układzie. Czy rzeczywiście jest swobodny pod względem bocznego przemieszczenia? Czy płatwie, poszycie, tarcza stropowa albo układ wtórny dają realne wsparcie pasa ściskanego? Czy problemem jest długość odcinka nieusztywnionego, niekorzystny sposób obciążenia, czy może zbyt optymistycznie przyjęte warunki podparcia? Takie pytania zadajemy wcześniej, zanim zaczniemy „ratować” nośność samym przekrojem. Właśnie dzięki temu zwichrzenie belki można często ograniczyć w sposób bardziej racjonalny materiałowo.

W praktyce wykorzystujemy zarówno podejście tradycyjne, jak i bardziej zaawansowane narzędzia analityczne. W prostszych przypadkach klasyczne sprawdzenie jest w zupełności wystarczające, o ile poprawnie zostanie określone Mcr i warunki pracy elementu. Tam, gdzie układ jest bardziej złożony, sięgamy po analizę dokładniejszą i bardziej realistyczne modelowanie współpracy z całym ustrojem. Jeżeli trzeba, korzystamy również z narzędzi takich jak LTBeamN, bo pozwalają one lepiej zrozumieć wpływ schematu, długości nieusztywnionej i rozkładu momentów na stateczność belki. Dzięki temu zwichrzenie belki nie jest analizowane przez przypadkowy współczynnik, tylko przez świadomie dobrany model.

Duży nacisk kładziemy także na optymalizację układu, a nie tylko pojedynczego przekroju. W wielu projektach przemysłowych to właśnie zmiana sposobu usztywnienia, lepsze wykorzystanie płatwi lub korekta schematu daje większy efekt niż sam większy profil. Takie podejście pozwala nie tylko poprawić bezpieczeństwo, ale często również ograniczyć masę stali i uporządkować logikę konstrukcji. Dla inwestora oznacza to bardziej racjonalny projekt, a dla wykonawcy — często prostszy i bardziej przewidywalny detal.

Jeżeli interesuje Cię podejście, w którym stateczność belek nie jest traktowana szablonowo, tylko analizowana w kontekście rzeczywistej pracy konstrukcji, warto zajrzeć do zakładki O nas i zobaczyć, jak myślimy o projektowaniu. Zakres realizowanych przez nas opracowań znajdziesz w Ofercie, a jeśli masz konkretną inwestycję, belkę problemową albo chcesz sprawdzić możliwości optymalizacji konstrukcji, najprościej przejść do Kontaktu. Właśnie przy takich tematach jak zwichrzenie belki najlepiej widać, że doświadczenie projektowe potrafi przełożyć się nie tylko na bezpieczeństwo, ale też na bardzo konkretne decyzje techniczne i ekonomiczne.

7. Podsumowanie – zwichrzenie belki a bezpieczne i racjonalne projektowanie

Zwichrzenie belki to jedno z tych zagadnień, które bardzo szybko pokazują, czy projektowanie konstrukcji opiera się na samym sprawdzeniu przekroju, czy na rzeczywistym rozumieniu pracy elementu. W praktyce nośność belki nie zależy wyłącznie od momentu zginającego i wytrzymałości materiału, ale również od bocznego podparcia pasa ściskanego, sztywności skrętnej, długości nieusztywnionego odcinka oraz sposobu obciążenia. To właśnie dlatego zwichrzenie belki tak często decyduje o końcowym wymiarowaniu elementów stalowych, szczególnie w halach, dachach i układach o dużych rozpiętościach.

W artykule pokazaliśmy, że utrata stateczności przestrzennej belki nie jest problemem czysto teoretycznym, lecz bardzo praktycznym. Omówiliśmy zarówno mechanizm zjawiska, jak i sposoby jego ograniczania przez usztywnienia bezpośrednie oraz współpracę z układem wtórnym. Zwróciliśmy też uwagę na znaczenie długości zwichrzeniowej oraz na to, jak łatwo popełnić błąd przy interpretacji bocznego podparcia pasa ściskanego. Właśnie na tym etapie bardzo często pojawiają się decyzje, które później mają wpływ nie tylko na bezpieczeństwo, ale również na ekonomię całego projektu.

Jednym z kluczowych wniosków jest to, że w podejściu tradycyjnym największym wyzwaniem bywa poprawne wyznaczenie momentu krytycznego Mcr. To właśnie od niego w dużej mierze zależy wiarygodność normowego sprawdzenia na zwichrzenie. Dlatego w praktyce pomocne bywają narzędzia takie jak LTBeamN, które pozwalają lepiej uchwycić wpływ schematu statycznego, rozkładu momentów i warunków podparcia na stateczność elementu. Jednocześnie coraz większe znaczenie ma bardziej realistyczne podejście obliczeniowe, które pozwala lepiej zrozumieć rzeczywistą pracę konstrukcji.

Jeżeli projektujesz obiekt, w którym stateczność belek ma istotne znaczenie, warto podejść do tego zagadnienia w sposób świadomy, a nie wyłącznie formalny. W J-PROJECT dużą wagę przykładamy do tego, aby zwichrzenie belki analizować nie tylko przez wzór, ale przez realną pracę całego układu konstrukcyjnego. Jeżeli chcesz zobaczyć, jak pracujemy, zajrzyj do zakładki O nas, sprawdź naszą Ofertę, a jeśli masz konkretną inwestycję lub chcesz skonsultować projekt – przejdź do Kontaktu.
