Wyboczenie słupa – przyczyny, zabezpieczenie i projektowanie

Wyboczenie słupa to jedno z podstawowych zjawisk, które projektant konstrukcji musi uwzględnić przy wymiarowaniu elementów ściskanych. Choć na pierwszy rzut oka słup może wydawać się bezpieczny ze względu na odpowiedni przekrój i nośność materiału, w praktyce o jego pracy bardzo często decyduje właśnie utrata stateczności. W najprostszym ujęciu wyboczenie słupa polega na nagłej zmianie kształtu osi elementu pod wpływem siły ściskającej, jeszcze zanim materiał osiągnie klasyczne wyczerpanie wytrzymałości. Zjawisko to zależy nie tylko od wielkości obciążenia, ale również od smukłości elementu, warunków podparcia, sztywności przekroju oraz sposobu usztywnienia konstrukcji.

W praktyce inżynierskiej wyboczenie słupa ma ogromne znaczenie zarówno w konstrukcjach stalowych, jak i żelbetowych. To właśnie dlatego prawidłowe określenie długości wyboczeniowej oraz rzeczywistego schematu pracy słupa jest tak istotne dla bezpieczeństwa całego obiektu. W wielu przypadkach o nośności elementu nie decyduje sam przekrój, lecz sposób jego współpracy z ryglami, stężeniami i pozostałymi częściami ustroju nośnego. Wyboczenie słupa można bowiem ograniczać zarówno metodami bezpośrednimi, jak i pośrednimi, poprzez odpowiednie kształtowanie układu konstrukcyjnego.

Współczesne projektowanie coraz częściej odchodzi też od wyłącznie uproszczonego, tabelarycznego podejścia na rzecz bardziej zaawansowanych analiz uwzględniających imperfekcje geometryczne i rzeczywistą pracę konstrukcji. Dobrze pokazuje to porównanie tradycyjnego wymiarowania według współczynników normowych z nowoczesną metodą imperfekcyjną, która daje projektantowi pełniejszy obraz zachowania elementu ściskanego. W tym artykule wyjaśnimy, czym dokładnie jest wyboczenie słupa, co je powoduje, jak można mu przeciwdziałać oraz jak podejść do tego zagadnienia w praktyce projektowej. Dzięki temu łatwiej zrozumieć, dlaczego analiza stateczności słupów jest jednym z kluczowych elementów racjonalnego i bezpiecznego projektowania konstrukcji.

1. Wyboczenie słupa – czym jest utrata stateczności i skąd się bierze

Wyboczenie słupa to jedno z najważniejszych zagadnień związanych ze statecznością elementów ściskanych. W praktyce projektowej nie wystarczy bowiem sprawdzić samej nośności przekroju – równie istotne jest to, czy słup zachowa stateczność pod wpływem działania siły osiowej. Z tego powodu wyboczenie słupa należy analizować już na etapie przyjmowania schematu statycznego, warunków podparcia i sposobu usztywnienia całej konstrukcji. Dobre zrozumienie mechanizmu utraty stateczności pozwala nie tylko bezpiecznie projektować słupy, ale również racjonalnie optymalizować ich przekroje.

1.1. Wyboczenie słupa jako utrata stateczności elementu ściskanego

Wyboczenie słupa jest zjawiskiem utraty stateczności, które występuje w elementach poddanych ściskaniu osiowemu. W najprostszym ujęciu oznacza ono, że słup przestaje pracować jako element prosty i zaczyna się wyginać na bok, mimo że materiał nie musiał jeszcze osiągnąć swojej klasycznej wytrzymałości. To właśnie odróżnia wyboczenie od zwykłego zniszczenia przekroju na skutek naprężeń ściskających. W praktyce element może utracić nośność wcześniej, ponieważ decydujące staje się jego zachowanie geometryczne, a nie tylko wytrzymałość stali czy betonu.

W idealnym modelu teoretycznym rozważa się pręt doskonale prosty, idealnie osiowo ściskany i pozbawiony wszelkich imperfekcji. Taki model jest jednak bardzo daleki od rzeczywistości. W realnych konstrukcjach zawsze występują pewne odchyłki montażowe, mimośrody obciążenia, niedoskonałości geometryczne oraz lokalne nierówności materiału. To właśnie dlatego wyboczenie słupa jest zjawiskiem, które może pojawić się nawet wtedy, gdy na pierwszy rzut oka element wydaje się wystarczająco mocny.

Mechanizm wyboczenia można opisać w prosty sposób. Gdy siła ściskająca rośnie, nawet niewielkie odchylenie osi słupa powoduje pojawienie się dodatkowego momentu zginającego. Ten moment zwiększa ugięcie, a większe ugięcie generuje jeszcze większy moment. W pewnym momencie układ przestaje być stabilny i następuje gwałtowne narastanie przemieszczeń bocznych. Właśnie wtedy dochodzi do utraty stateczności. Wyboczenie słupa nie jest więc tylko problemem „za słabego przekroju”, ale przede wszystkim problemem współpracy siły osiowej, geometrii elementu i jego sztywności.

Z punktu widzenia projektanta bardzo ważne jest, że wyboczenie ma charakter globalny. Oznacza to, że dotyczy pracy całego elementu na określonej długości, a nie tylko jednego lokalnego fragmentu. Dlatego przy analizie trzeba uwzględnić nie tylko sam słup, ale również sposób jego zamocowania, połączenia z ryglami, obecność stężeń i zachowanie całego układu nośnego. W praktyce wyboczenie słupa jest zawsze zagadnieniem konstrukcyjnym, a nie wyłącznie materiałowym.

W konstrukcjach rzeczywistych wyboczenie może następować w różnych płaszczyznach. Zależy to od sztywności przekroju, warunków podparcia i kierunku najmniejszej sztywności giętnej. Słup będzie dążył do wyboczenia tam, gdzie układ stawia najmniejszy opór. Z tego względu projektant musi rozpatrywać oba główne kierunki pracy przekroju i sprawdzić, który z nich jest bardziej niekorzystny. W przypadku przekrojów stalowych różnice pomiędzy osiami mogą być bardzo wyraźne.

Warto też podkreślić, że wyboczenie słupa jest jednym z podstawowych powodów, dla których w smukłych elementach nie można w pełni wykorzystać nośności materiału. Im słup bardziej smukły, tym szybciej o jego pracy zaczyna decydować stateczność. To właśnie dlatego dwa słupy wykonane z tego samego materiału i o podobnym polu przekroju mogą mieć zupełnie inną nośność, jeśli różnią się długością, schematem podparcia albo sposobem usztywnienia.

W praktyce inżynierskiej prawidłowe rozpoznanie tego zjawiska ma ogromne znaczenie dla bezpieczeństwa całego obiektu. Słup jest przecież jednym z podstawowych elementów nośnych konstrukcji, a jego utrata stateczności może prowadzić do bardzo poważnych konsekwencji. Dlatego wyboczenie słupa należy traktować jako jedno z kluczowych zagadnień przy projektowaniu zarówno konstrukcji stalowych, jak i żelbetowych.

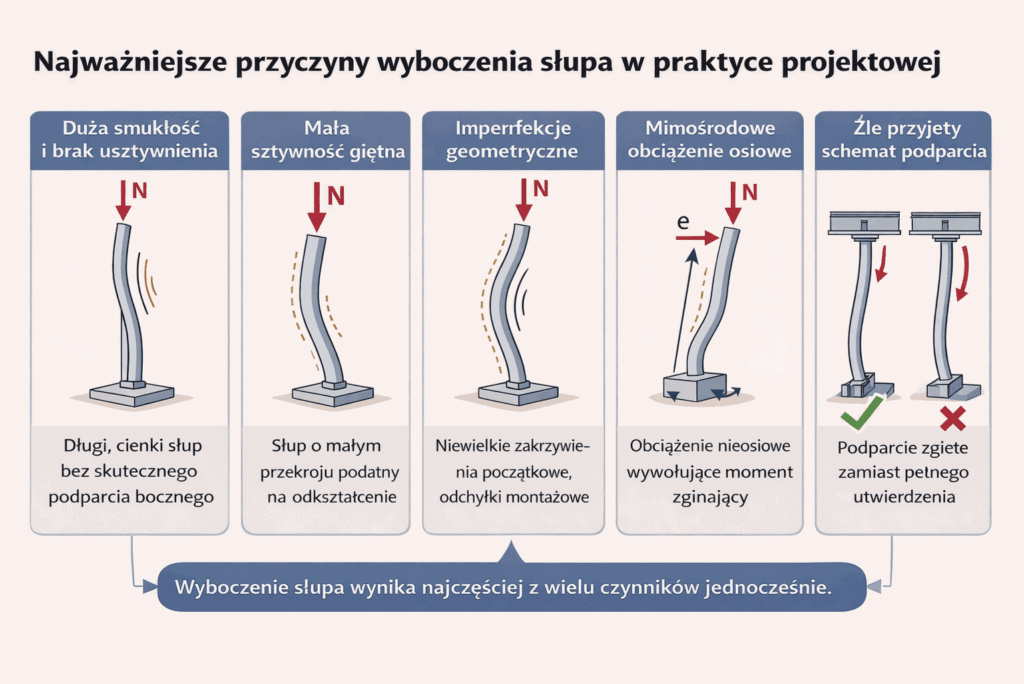

1.2. Najważniejsze przyczyny wyboczenia słupa w praktyce projektowej

W praktyce projektowej wyboczenie słupa nie bierze się z jednej przyczyny, lecz najczęściej z nakładania się kilku niekorzystnych czynników. Najbardziej podstawowym z nich jest oczywiście działanie siły ściskającej. Samo ściskanie nie oznacza jeszcze utraty stateczności, ale im większa siła osiowa, tym większa podatność elementu na odchylenie od położenia prostoliniowego. Jeśli dodatkowo słup jest smukły albo ma niekorzystne warunki podparcia, ryzyko wyboczenia wyraźnie rośnie.

Jedną z głównych przyczyn jest niedostateczna sztywność giętna elementu. Słup o małej sztywności łatwiej ulega bocznemu przemieszczeniu, a to uruchamia mechanizm drugiego rzędu. W praktyce oznacza to, że projektant nie może patrzeć wyłącznie na nośność materiału czy pole przekroju. Bardzo ważny jest także moment bezwładności oraz sposób rozmieszczenia materiału w przekroju. To dlatego dwa słupy o podobnej masie mogą zupełnie inaczej zachowywać się pod obciążeniem.

Kolejną przyczyną są imperfekcje geometryczne. W rzeczywistej konstrukcji słup nigdy nie jest idealnie prosty. Mogą pojawić się niewielkie krzywizny wstępne, odchylenia montażowe, niedokładności wykonawcze lub odchylenie osi obciążenia od osi geometrycznej elementu. Takie pozornie małe różnice potrafią silnie wpłynąć na pracę elementu ściskanego. Wyboczenie słupa jest właśnie jednym z tych zjawisk, które bardzo mocno reagują na wszelkie niedoskonałości.

Duże znaczenie mają również mimośrody obciążenia. W praktyce siła ściskająca rzadko działa idealnie osiowo. Nawet niewielki mimośród powoduje jednoczesne ściskanie i zginanie słupa. Taki element jest bardziej narażony na utratę stateczności niż słup obciążony idealnie centralnie. Dlatego przy analizie nie można ograniczać się do czysto teoretycznego modelu osiowego, jeśli rzeczywista praca konstrukcji wskazuje na obecność momentów zginających.

Istotnym czynnikiem są też warunki podparcia i brak odpowiednich usztywnień. Słup, który nie ma zapewnionego skutecznego podparcia bocznego, pracuje na większej długości wyboczeniowej. To automatycznie zwiększa jego smukłość i pogarsza stateczność. W praktyce wyboczenie słupa bardzo często wynika nie z samego przekroju, lecz z nieprawidłowo przyjętego schematu statycznego albo z przecenienia sztywności połączeń.

Do utraty stateczności mogą prowadzić także błędy koncepcyjne w całym układzie konstrukcyjnym. Dotyczy to na przykład zbyt rzadkiego rozmieszczenia stężeń, niekorzystnego rozstawu rygli, niewystarczającego usztywnienia ram lub błędnego założenia współpracy elementów. W takim przypadku nawet poprawnie policzony pojedynczy słup może w rzeczywistym obiekcie pracować inaczej, niż zakładano w modelu.

W słupach żelbetowych dodatkowym czynnikiem jest wpływ zarysowania, pełzania i efektów długotrwałych. Wraz z upływem czasu sztywność elementu może maleć, co pogarsza jego odporność na wyboczenie. Z kolei w konstrukcjach stalowych znaczenie może mieć kierunek wyboczenia względem osi słabszej oraz sposób połączenia z innymi elementami ustroju.

W praktyce najgroźniejsze są sytuacje, w których kilka niekorzystnych czynników pojawia się jednocześnie: duża smukłość, niepełne usztywnienie, mimośród obciążenia i uproszczony model obliczeniowy. Wtedy wyboczenie słupa staje się realnym zagrożeniem nawet przy pozornie „solidnym” przekroju. Z tego powodu doświadczenie projektanta i prawidłowe rozpoznanie rzeczywistego schematu pracy mają kluczowe znaczenie.

1.3. Jak smukłość, sztywność i warunki podparcia wpływają na nośność słupa

Nośność elementu ściskanego bardzo silnie zależy od trzech podstawowych parametrów: smukłości, sztywności oraz warunków podparcia. To właśnie te cechy decydują o tym, czy wyboczenie słupa stanie się zjawiskiem dominującym, czy też element będzie mógł w większym stopniu wykorzystać wytrzymałość materiału. W praktyce projektowej oznacza to, że sam dobór przekroju nie wystarcza. Trzeba rozumieć, jak pracuje cały układ.

Smukłość jest jednym z najważniejszych parametrów opisujących podatność słupa na utratę stateczności. Im element jest dłuższy i cieńszy, tym łatwiej dochodzi do jego bocznego odkształcenia. Słup krótki i masywny częściej wyczerpuje nośność materiałową, natomiast słup smukły szybciej traci stateczność. Dlatego wyboczenie słupa jest szczególnie istotne właśnie w elementach długich, lekkich i stosunkowo wiotkich.

Drugim kluczowym parametrem jest sztywność giętna. Zależy ona od modułu sprężystości materiału oraz geometrycznych właściwości przekroju, zwłaszcza momentu bezwładności. Im większa sztywność, tym większy opór słupa wobec ugięć bocznych. W praktyce oznacza to, że odpowiedni kształt przekroju może znacząco poprawić odporność na wyboczenie bez konieczności drastycznego zwiększania masy elementu.

Bardzo duże znaczenie mają też warunki podparcia, bo to one wpływają na długość wyboczeniową. Słup przegubowo podparty na obu końcach zachowuje się inaczej niż słup utwierdzony, a jeszcze inaczej niż wspornik. Nawet przy tym samym przekroju i tej samej długości geometrycznej nośność może się bardzo różnić. Wyboczenie słupa zawsze trzeba więc analizować w odniesieniu do rzeczywistego schematu pracy, a nie tylko długości mierzonej „od fundamentu do rygla”.

Jeżeli końce słupa są dobrze zamocowane i układ jest skutecznie usztywniony, długość wyboczeniowa maleje. To poprawia stateczność i pozwala efektywniej wykorzystać przekrój. Jeśli natomiast projektant zbyt optymistycznie przyjmie warunki zamocowania, może sztucznie zawyżyć nośność elementu. W drugą stronę również łatwo popełnić błąd: zbyt konserwatywne założenia prowadzą do przewymiarowania konstrukcji.

W praktyce bardzo ważne jest więc prawidłowe rozpoznanie, czy dane połączenie rzeczywiście pracuje jako sztywne, podatne czy przegubowe. Podobnie istotne jest określenie, czy rygle, stężenia lub tarcze stropowe rzeczywiście zapewniają wymagane podparcie boczne. Od tego bezpośrednio zależy, jak zostanie ocenione wyboczenie słupa i jaka będzie końcowa nośność elementu.

Warto też pamiętać, że smukłość i sztywność nie działają w oderwaniu od siebie. Ten sam przekrój może być bezpieczny w jednym układzie i niewystarczający w innym. Krótszy słup z tym samym profilem może pracować poprawnie, a dłuższy – utracić stateczność przy znacznie niższej sile. To pokazuje, że projektowanie nie polega na mechanicznym dobieraniu przekrojów z tabel, ale na zrozumieniu zachowania całego układu.

Z punktu widzenia praktyki projektowej najważniejsze jest to, że wyboczenie słupa można skutecznie ograniczać nie tylko przez zwiększanie przekroju, ale również przez zmianę schematu statycznego, poprawę zamocowania, dodanie stężeń albo skrócenie długości wyboczeniowej. Często to właśnie takie działania prowadzą do najbardziej racjonalnego i ekonomicznego rozwiązania konstrukcyjnego.

2. Jak ograniczyć wyboczenie słupa – metody bezpośrednie i pośrednie

Wyboczenie słupa można ograniczać nie tylko przez zwiększanie przekroju, ale przede wszystkim przez właściwe ukształtowanie całego układu konstrukcyjnego. W praktyce bardzo często to właśnie sposób usztywnienia słupa decyduje o jego nośności bardziej niż sama ilość stali czy betonu w przekroju. Projektant powinien więc patrzeć na element ściskany nie jako na pręt pracujący w oderwaniu od reszty ustroju, lecz jako część większego systemu. Wyboczenie słupa można ograniczać metodami bezpośrednimi, które fizycznie podpierają element, oraz metodami pośrednimi, które poprawiają jego warunki pracy dzięki współpracy z innymi częściami konstrukcji. To właśnie takie podejście najczęściej prowadzi do bezpiecznych i racjonalnych rozwiązań projektowych.

2.1. Bezpośrednie zabezpieczenie słupa przed wyboczeniem: stężenia i tężniki

Najbardziej intuicyjnym sposobem, aby ograniczyć wyboczenie słupa, jest zastosowanie bezpośrednich elementów usztywniających. Chodzi tu o takie rozwiązania, które zmniejszają długość wyboczeniową albo zwiększają boczne podparcie słupa w określonej płaszczyźnie. W praktyce oznacza to wprowadzenie dodatkowych elementów przejmujących przemieszczenia poprzeczne i utrudniających odkształcenie osi słupa. Dzięki temu element ściskany nie pracuje już na całej swojej wysokości jako pręt swobodnie podatny na odchylenie. To jedno z podstawowych narzędzi, gdy wyboczenie słupa zaczyna decydować o nośności bardziej niż sama wytrzymałość przekroju.

W konstrukcjach stalowych najczęściej spotyka się różnego typu stężenia pionowe i poziome, które stabilizują układ w wybranym kierunku. Mogą to być stężenia krzyżowe, stężenia typu K, pojedyncze cięgna, rygle usztywniające albo układy ramowe. Ich zadaniem nie jest zwykle bezpośrednie przenoszenie głównych obciążeń pionowych, lecz właśnie ograniczenie przemieszczeń i poprawa stateczności. W praktyce dobrze rozmieszczone stężenia potrafią bardzo wyraźnie poprawić warunki pracy słupów w hali, ramie lub wielokondygnacyjnym szkielecie. To pokazuje, że wyboczenie słupa bywa problemem całego układu, a nie pojedynczego elementu.

Bardzo ważną rolę odgrywają także rygle, przewiązki i elementy pośrednie, które dzielą długość słupa na krótsze odcinki. Jeżeli słup ma skuteczne podparcie boczne w połowie wysokości, jego efektywna długość wyboczeniowa może zostać istotnie zmniejszona. W praktyce często daje to większy efekt niż samo zwiększenie przekroju. Projektant powinien jednak pamiętać, że takie podparcie musi być rzeczywiście skuteczne, a więc odpowiednio sztywne i zdolne do przeniesienia sił stabilizujących. Pozorne usztywnienie, które dobrze wygląda tylko na rysunku, nie rozwiąże problemu, jeśli nie ma odpowiedniej sztywności i zakotwienia.

W konstrukcjach blachownicowych i cienkościennych stosuje się również tężniki oraz żebra usztywniające, choć ich rola jest nieco inna niż klasycznych stężeń przestrzennych. Nie zawsze przeciwdziałają one globalnemu wyboczeniu całego słupa, ale mogą poprawiać lokalną sztywność elementu, ograniczać deformacje środnika i wspierać pracę przekroju. W niektórych przypadkach wpływa to pośrednio także na globalną stateczność. Dlatego analizując wyboczenie słupa, trzeba rozróżniać problem wyboczenia całego elementu od lokalnej utraty stateczności części przekroju. Oba zjawiska mogą się ze sobą łączyć i wzajemnie pogarszać pracę konstrukcji.

Z projektowego punktu widzenia najważniejsze jest to, że bezpośrednie usztywnienie powinno być świadomie wprowadzone do modelu statycznego. Nie wystarczy dopisać na rysunku stężenie czy rygiel, jeśli w analizie nie uwzględniono jego rzeczywistego wpływu na schemat pracy słupa. Dobre projektowanie polega na tym, aby rozumieć, w jakiej płaszczyźnie element jest usztywniony, jaka jest sztywność tego usztywnienia i czy rzeczywiście redukuje ono ryzyko wyboczenia. W praktyce właśnie tutaj pojawia się wiele błędów: słup uznaje się za podparty, choć w rzeczywistości układ pomocniczy jest zbyt wiotki. A wtedy wyboczenie słupa pozostaje realnym zagrożeniem mimo obecności dodatkowych elementów.

Warto też pamiętać, że bezpośrednie metody usztywniania powinny być dobierane z uwzględnieniem realiów wykonawczych i funkcji obiektu. Inne rozwiązania sprawdzą się w hali przemysłowej, inne w budynku biurowym, a jeszcze inne w obiekcie technologicznym. Czasem najlepsze będzie stężenie krzyżowe, a czasem dodatkowy rygiel lub sztywna tarcza współpracująca ze słupem. Najlepsze rozwiązanie to nie zawsze najbardziej „mocne”, lecz takie, które zapewnia wymaganą stateczność przy racjonalnym zużyciu materiału i bez konfliktu z architekturą czy technologią obiektu.

2.2. Pośrednie ograniczenie wyboczenia słupa przez współpracę z innymi elementami

Nie zawsze konieczne jest bezpośrednie podpieranie słupa dodatkowymi stężeniami. W wielu przypadkach wyboczenie słupa można ograniczyć pośrednio, wykorzystując współpracę z innymi elementami konstrukcji, które poprawiają jego warunki pracy. Chodzi tu o takie rozwiązania, w których słup bardziej obciążony nie pozostaje elementem „samotnym”, lecz jest częścią sztywniejszego i korzystniej pracującego układu. Odpowiednio ukształtowane połączenia z ryglami, tarczami, ramami lub innymi słupami mogą skutecznie ograniczać przemieszczenia boczne i zmniejszać podatność na utratę stateczności. W praktyce bywa to rozwiązanie bardziej eleganckie i bardziej ekonomiczne niż wprowadzanie dużej liczby dodatkowych stężeń.

Dobrym przykładem takiego działania jest połączenie słupa bardziej obciążonego z innym, mniej obciążonym lub korzystniej podpartym elementem pionowym. Jeżeli oba elementy współpracują przez odpowiednio sztywne rygle, przewiązki lub układ stropowy, to przemieszczenie jednego z nich nie jest już niezależne. W pewnym uproszczeniu można powiedzieć, że słabszy pod względem stateczności element „pożycza” część sztywności od całego układu. Oczywiście nie oznacza to, że można bezrefleksyjnie przerzucać odpowiedzialność z jednego słupa na drugi. Chodzi raczej o świadome modelowanie rzeczywistej współpracy elementów w ustroju nośnym.

Takie podejście ma szczególne znaczenie w ramach, wielonawowych halach oraz układach wielokondygnacyjnych. W tego typu konstrukcjach pojedynczy słup bardzo rzadko pracuje całkowicie niezależnie. Jego zachowanie zależy od sztywności rygli, obecności tarcz stropowych, pracy sąsiednich słupów i zdolności całego układu do przejmowania przemieszczeń poziomych. Właśnie dlatego wyboczenie słupa należy rozpatrywać nie tylko w skali pręta, ale także w skali całej ramy lub przestrzennego modelu konstrukcji. Im lepiej projektant rozumie tę współpracę, tym trafniej może dobrać rzeczywistą długość wyboczeniową i nośność elementu.

W praktyce pośrednie ograniczenie wyboczenia bardzo często wynika z odpowiednio sztywnego połączenia słupa z ryglem. Jeżeli węzeł nie zachowuje się jak czysty przegub, słup nie pracuje już jak klasyczny pręt przegubowo podparty. To może istotnie poprawić warunki stateczności. Podobnie działa obecność tarcz stropowych lub dachowych, które ograniczają przemieszczenia całych kondygnacji i stabilizują układ w poziomie. W takich sytuacjach wyboczenie słupa jest redukowane nie przez jeden dedykowany element, lecz przez cały korzystnie zaprojektowany ustrój.

To podejście wymaga jednak większej świadomości analitycznej niż klasyczne „dodanie stężenia”. Projektant musi właściwie ocenić, na ile dany element rzeczywiście usztywnia słup, a na ile jest tylko fragmentem układu o ograniczonej sztywności. Nie można automatycznie zakładać, że każdy rygiel czy każdy strop działa jak idealne podparcie boczne. Błędna ocena tej współpracy prowadzi albo do niebezpiecznego przeszacowania nośności, albo do niepotrzebnego przewymiarowania konstrukcji. Dlatego pośrednie ograniczanie wyboczenia powinno wynikać z rzetelnego modelu obliczeniowego, a nie z intuicji.

Warto też zauważyć, że takie rozwiązania są szczególnie cenne wtedy, gdy architektura lub technologia nie pozwalają na wprowadzenie klasycznych stężeń krzyżowych. W obiektach, gdzie potrzebna jest swobodna przestrzeń, przejazdy, suwnice albo elastyczny układ funkcjonalny, pośrednie usztywnienie słupów przez współpracę z innymi elementami może być najlepszym kierunkiem. Właśnie w takich sytuacjach widać, że wyboczenie słupa nie jest wyłącznie problemem normowego sprawdzenia, ale zagadnieniem wymagającym doświadczenia i świadomego projektowania całego ustroju.

Dobrze zaprojektowana współpraca elementów może dać bardzo duży efekt bez nadmiernego wzrostu masy konstrukcji. To również jeden z powodów, dla których nowoczesne podejście do stateczności coraz częściej opiera się na modelu rzeczywistej pracy układu, a nie tylko na uproszczonych schematach pojedynczego pręta. Im bardziej realistycznie zostanie odwzorowany układ, tym lepiej można ocenić, jak naprawdę zachowa się słup i jak skutecznie można ograniczyć jego podatność na wyboczenie.

2.3. Które rozwiązania usztywniające są najczęściej stosowane w konstrukcjach stalowych

W konstrukcjach stalowych wyboczenie słupa jest jednym z podstawowych zjawisk wpływających na dobór przekrojów i sposób kształtowania ustroju. Z tego powodu projektanci bardzo często stosują rozwiązania usztywniające już na etapie koncepcji obiektu, a nie dopiero wtedy, gdy w obliczeniach „wyjdzie za duża smukłość”. Odpowiednio zaprojektowane usztywnienie może poprawić stateczność słupów, zwiększyć sztywność całego obiektu i jednocześnie ograniczyć masę stali. To właśnie dlatego usztywnienia są tak ważnym elementem racjonalnego projektowania hal, ram i szkieletów stalowych. Dobre rozwiązanie nie tylko poprawia bezpieczeństwo, ale też ułatwia uzyskanie ekonomicznej konstrukcji.

Najczęściej spotykanym rozwiązaniem są stężenia krzyżowe w ścianach i połaciach dachowych. Ich zaletą jest prostota, wysoka skuteczność i stosunkowo niewielki koszt. Taki układ bardzo dobrze ogranicza przemieszczenia poziome i pozwala skutecznie stabilizować wybrane pola konstrukcji. W halach przemysłowych to często podstawowy element odpowiadający za stateczność przestrzenną całego obiektu. Dzięki temu wyboczenie słupa może być analizowane w korzystniejszych warunkach podparcia.

Drugą grupę stanowią ramy portalowe i układy ramowe z odpowiednio zaprojektowanymi węzłami. Zamiast wprowadzać klasyczne stężenia, projektant wykorzystuje sztywność połączeń rygiel–słup i pracę całego układu ramowego. Rozwiązanie to jest bardzo popularne tam, gdzie potrzebna jest otwarta przestrzeń bez przekątnych kolidujących z funkcją budynku. W takich obiektach kluczowe staje się prawidłowe odwzorowanie pracy węzłów oraz uwzględnienie efektów drugiego rzędu. Jeśli rama jest dobrze zaprojektowana, wyboczenie słupa można skutecznie ograniczyć bez klasycznych stężeń krzyżowych.

Często stosuje się także rygle ścienne, płatwie dachowe i elementy pośrednie, które nie są głównym układem statecznościowym, ale wspierają pracę słupów przez podział długości wyboczeniowej. W praktyce bardzo ważne jest, aby te elementy miały rzeczywistą zdolność do stabilizowania słupa, a nie pełniły wyłącznie funkcji drugorzędnych. W zależności od układu konstrukcji mogą one poprawiać warunki pracy w jednej lub dwóch płaszczyznach. To rozwiązanie bywa szczególnie korzystne tam, gdzie nie ma potrzeby wprowadzania ciężkich stężeń, ale potrzebne jest lokalne poprawienie stateczności.

W konstrukcjach o większej złożoności stosuje się również układy przestrzennych stężeń dachowych i pionowych, które współpracują z tarczami obudowy lub z elementami wtórnymi. Takie rozwiązania pozwalają przenieść siły stabilizujące w sposób rozproszony i poprawiają zachowanie całego obiektu pod działaniem obciążeń poziomych. W praktyce szczególnie ważne jest wtedy dobre skoordynowanie projektu konstrukcji głównej, wtórnej i obudowy. Jeśli układ jest prawidłowo zaprojektowany, wyboczenie słupa nie musi być zwalczane „siłą przekroju”, lecz przez korzystne ukształtowanie przestrzennej pracy hali.

Warto też wspomnieć o sztywnych tarczach dachowych i stropowych, które w wielu obiektach stalowych odgrywają ogromną rolę. Choć nie są klasycznym stężeniem w formie pręta, mogą bardzo skutecznie ograniczać przemieszczenia poziome i stabilizować węzły słupów. W praktyce ich znaczenie jest często niedoceniane albo przyjmowane zbyt intuicyjnie. Tymczasem dobrze zaprojektowana tarcza może wyraźnie poprawić warunki podparcia elementów pionowych. Oznacza to, że wyboczenie słupa trzeba zawsze analizować w kontekście całego modelu przestrzennego, a nie tylko pojedynczej osi ramy.

Najczęściej stosowane rozwiązanie nie zawsze jest rozwiązaniem najlepszym. W jednych obiektach optymalne będą stężenia krzyżowe, w innych rama sztywna, a jeszcze w innych układ mieszany. O wyborze powinny decydować funkcja obiektu, geometria hali, obciążenia technologiczne, wymagania architektoniczne i ekonomia wykonania. Doświadczony projektant nie dobiera usztywnienia schematycznie, lecz analizuje, które rozwiązanie najlepiej poprawi stateczność przy najmniejszym koszcie konstrukcyjnym. I właśnie w tym miejscu najbardziej widać, że prawidłowe podejście do stateczności słupów jest jednym z wyznaczników naprawdę dobrego, eksperckiego projektowania.

3. Wyboczenie słupów stalowych i żelbetowych – podobieństwa i różnice

Wyboczenie słupa występuje zarówno w konstrukcjach stalowych, jak i żelbetowych, ale mechanizm utraty stateczności nie przebiega w obu przypadkach identycznie. W obu materiałach kluczowe znaczenie mają smukłość elementu, warunki podparcia, mimośród obciążenia oraz sztywność układu, jednak różni się sposób, w jaki przekrój reaguje na narastające odkształcenia. W słupach stalowych bardzo wyraźnie widać wpływ geometrii i sztywności przekroju, natomiast w słupach żelbetowych dodatkowo duże znaczenie mają zarysowanie, nieliniowość materiału i efekty długotrwałe. Dlatego wyboczenie słupa należy analizować nie tylko przez pryzmat samej siły ściskającej, ale również przez właściwości materiału i rzeczywisty model pracy elementu. To właśnie w tym miejscu zaczyna się różnica pomiędzy podejściem uproszczonym a naprawdę świadomym projektowaniem.

3.1. Wyboczenie słupów stalowych – typowe mechanizmy i zagrożenia

W przypadku konstrukcji stalowych wyboczenie słupa jest jednym z podstawowych stanów granicznych związanych ze statecznością elementu ściskanego. Stal jako materiał ma wysoką wytrzymałość i dużą jednorodność, dlatego w wielu przypadkach o nośności słupa nie decyduje wyczerpanie naprężeń w przekroju, lecz właśnie utrata stateczności całego pręta. Oznacza to, że element może utracić zdolność do przenoszenia obciążenia zanim stal osiągnie granicę plastyczności w całym przekroju. Z projektowego punktu widzenia to bardzo ważne, bo pokazuje, że sama „mocna stal” nie rozwiązuje problemu. Jeśli słup jest smukły i źle usztywniony, wyboczenie słupa może stać się decydującym mechanizmem zniszczenia.

Typowy mechanizm wygląda tak, że pod wpływem narastającej siły osiowej pojawia się boczne odchylenie osi elementu. Nawet niewielka imperfekcja geometryczna albo mały mimośród obciążenia uruchamia dodatkowy moment zginający. Ten moment zwiększa ugięcie, a większe ugięcie z kolei powoduje dalszy wzrost momentu. Właśnie tak rozwijają się efekty drugiego rzędu, które w smukłych słupach stalowych mają kluczowe znaczenie. W praktyce nie analizuje się więc tylko „czystego ściskania”, lecz rzeczywistą współpracę ściskania i zginania.

W słupach stalowych bardzo ważna jest również różnica pomiędzy wyboczeniem względem osi mocniejszej i słabszej przekroju. Dla wielu popularnych profili walcowanych, zwłaszcza dwuteowników, sztywność w obu kierunkach jest wyraźnie różna. To oznacza, że wyboczenie słupa najczęściej rozwija się w tej płaszczyźnie, w której przekrój ma mniejszy moment bezwładności. Dlatego projektant musi zawsze sprawdzić oba kierunki pracy i nie może zakładać, że element zachowa się tak samo niezależnie od płaszczyzny analizy. W praktyce to właśnie oś słabsza bardzo często okazuje się krytyczna.

Dodatkowym zagrożeniem są niedoskonałości wykonawcze i montażowe. W realnej konstrukcji słup nigdy nie jest idealnie prosty, a obciążenie rzadko działa idealnie osiowo. Nawet przy bardzo starannym wykonaniu pojawiają się odchyłki, które mają znaczenie przy analizie stateczności. W stalowych elementach smukłych wpływ takich imperfekcji jest szczególnie istotny, bo materiał jest sprężysty i bardzo szybko reaguje na zmianę geometrii. To kolejny powód, dla którego wyboczenie słupa w konstrukcjach stalowych trzeba analizować z uwzględnieniem rzeczywistych warunków pracy, a nie wyłącznie idealnego modelu teoretycznego.

Warto też pamiętać, że w konstrukcjach stalowych problem może dotyczyć nie tylko wyboczenia globalnego całego słupa, ale również lokalnej utraty stateczności ścianek przekroju. Cienkościenne elementy mogą mieć wystarczającą nośność globalną, a jednocześnie wykazywać lokalne deformacje środnika lub półek. Choć to inne zjawisko niż klasyczne wyboczenie słupa, w praktyce oba problemy mogą na siebie oddziaływać i pogarszać pracę elementu. Dlatego analiza stateczności słupa stalowego wymaga spojrzenia zarówno na cały pręt, jak i na zachowanie jego przekroju.

W praktyce projektowej największe zagrożenie pojawia się wtedy, gdy słup stalowy jest długi, smukły, słabo usztywniony i obciążony z mimośrodem. W takich warunkach nośność wynikająca z samego pola przekroju staje się drugorzędna. O rzeczywistej pracy decydują smukłość, długość wyboczeniowa, sztywność giętna i warunki zamocowania. To właśnie dlatego dobrze zaprojektowane stężenia, rygle i układy usztywniające potrafią poprawić stateczność bardziej niż samo zwiększenie profilu. Wniosek jest prosty: w konstrukcjach stalowych wyboczenie słupa trzeba traktować jako jedno z najważniejszych zagadnień przy wymiarowaniu elementów pionowych.

3.2. Wyboczenie słupów żelbetowych – wpływ zarysowania, smukłości i mimośrodu

W słupach żelbetowych wyboczenie słupa również jest problemem związanym z utratą stateczności, ale sposób pracy elementu jest bardziej złożony niż w stali. Wynika to z faktu, że żelbet nie jest materiałem jednorodnym i liniowo sprężystym w całym zakresie pracy. Beton pracuje inaczej w ściskaniu, inaczej po zarysowaniu, a dodatkowo na zachowanie elementu wpływa zbrojenie, pełzanie i skurcz. Z tego powodu analiza stateczności słupa żelbetowego musi uwzględniać nie tylko geometrię i obciążenie, ale także zmieniającą się w czasie sztywność elementu. W praktyce oznacza to, że wyboczenie słupa żelbetowego nie wynika wyłącznie ze smukłości, lecz także z postępującej degradacji sztywności przy narastających odkształceniach.

Bardzo duże znaczenie ma tutaj zarysowanie przekroju. Nawet jeśli słup formalnie traktujemy jako element ściskany, w rzeczywistości bardzo często działa na niego również moment zginający wynikający z mimośrodu obciążenia, niedokładności wykonania lub pracy całego ustroju. W takiej sytuacji część przekroju może zostać odciążona, a beton po stronie rozciąganej ulega zarysowaniu. To z kolei zmniejsza efektywną sztywność elementu i sprawia, że staje się on bardziej podatny na odkształcenia boczne. Im mniejsza sztywność, tym łatwiej rozwija się wyboczenie słupa.

W słupach żelbetowych szczególnie ważny jest też mimośród obciążenia. W praktyce obciążenie idealnie centralne występuje rzadko, a nawet jeśli wynika z modelu obliczeniowego, rzeczywisty element zwykle pracuje z pewnym mimośrodem. Oznacza to jednoczesne ściskanie i zginanie, czyli dokładnie taki układ, w którym efekty drugiego rzędu mogą szybko zwiększać odkształcenia. Przy większej smukłości nawet niewielki mimośród może znacząco wpłynąć na nośność. Dlatego wyboczenie słupa żelbetowego zawsze powinno być analizowane z uwzględnieniem rzeczywistego modelu pracy, a nie wyłącznie osiowego ściskania.

Istotna jest również smukłość, która w żelbecie pozostaje jednym z podstawowych parametrów oceny stateczności. Im słup dłuższy i cieńszy, tym większy wpływ mają efekty drugiego rzędu i tym bardziej niebezpieczne staje się dodatkowe ugięcie. W praktyce projektowej smukłe słupy żelbetowe wymagają bardziej uważnej analizy niż elementy krótkie i masywne. To właśnie w nich wyboczenie słupa może stać się problemem decydującym o wymiarowaniu. Często nie wystarczy wtedy samo dobranie odpowiedniego przekroju i ilości zbrojenia – trzeba także poprawić warunki podparcia albo zmienić układ konstrukcyjny.

Kolejną różnicą względem stali jest wpływ pełzania betonu i oddziaływań długotrwałych. W czasie eksploatacji element może stopniowo zwiększać swoje odkształcenia, a jego efektywna sztywność maleje. To oznacza, że słup, który w krótkim czasie wydaje się bezpieczny, w analizie długotrwałej może wykazywać większą podatność na utratę stateczności. W stalowych słupach taki efekt ma znacznie mniejsze znaczenie, natomiast w żelbecie jest jednym z ważnych powodów, dla których analiza stateczności wymaga większej ostrożności.

W praktyce projektowej słup żelbetowy bardzo rzadko ulega „czystemu wyboczeniu” w takim sensie, jak idealny pręt Eulera. Najczęściej mamy do czynienia z bardziej złożonym stanem, w którym współwystępują ściskanie, mimośrodowe zginanie, zarysowanie przekroju i efekty drugiego rzędu. To właśnie dlatego wyboczenie słupa w żelbecie trzeba rozumieć jako problem całej pracy elementu, a nie tylko pojedynczy wzór czy współczynnik. Dobry projektant patrzy nie tylko na normowe sprawdzenie, ale na to, jak naprawdę zachowa się element w realnym układzie konstrukcyjnym.

3.3. Kiedy problem wyboczenia staje się kluczowy w projektowaniu słupa

Nie każdy słup jest jednakowo wrażliwy na utratę stateczności. W wielu przypadkach wyboczenie słupa ma znaczenie drugorzędne, bo element jest krótki, dobrze podparty i ma dużą sztywność. Są jednak sytuacje, w których właśnie stateczność staje się kluczowym zagadnieniem projektowym i to ona decyduje o przekroju, zbrojeniu albo sposobie usztywnienia całego układu. Najczęściej dzieje się tak wtedy, gdy słup jest smukły, wysoko obciążony i pracuje na dużej długości wyboczeniowej. Właśnie w takich elementach nawet niewielkie odchylenie od osi może gwałtownie zwiększyć momenty drugiego rzędu i obniżyć nośność.

Problem robi się szczególnie ważny w wysokich halach, smukłych ramach, wielokondygnacyjnych szkieletach i obiektach, w których nie ma gęstego systemu usztywnień. Jeżeli słup nie ma skutecznego podparcia bocznego albo projektant zbyt optymistycznie przyjmie warunki zamocowania, wyboczenie słupa może bardzo szybko stać się stanem krytycznym. Często dotyczy to też słupów narożnych, skrajnych lub tych, które pracują w mniej korzystnych warunkach niż pozostałe elementy układu. W praktyce właśnie różnice w usztywnieniu powodują, że dwa pozornie podobne słupy mają zupełnie inną nośność.

Znaczenie wyboczenia rośnie także wtedy, gdy występują wyraźne mimośrody obciążenia albo gdy słup przenosi jednocześnie duże siły osiowe i momenty zginające. W takim układzie nie analizujemy już elementu jako prostego pręta ściskanego, lecz jako element zginano-ściskanego, podatnego na dodatkowe odkształcenia. To właśnie wtedy efekty drugiego rzędu zaczynają istotnie wpływać na końcowy wynik. W praktyce może się okazać, że bez uwzględnienia stateczności projekt wydaje się bezpieczny, a po uwzględnieniu wyboczenia nośność wyraźnie spada.

W stalowych słupach problem staje się szczególnie ważny przy profilach o dużej smukłości i małej sztywności względem jednej z osi. W żelbecie z kolei kluczowe znaczenie mają elementy wysokie, zarysowane, obciążone mimośrodowo i podatne na redukcję sztywności w czasie. Mimo różnic materiałowych wspólny wniosek jest taki sam: wyboczenie słupa staje się kluczowe wtedy, gdy geometria i warunki pracy powodują, że odkształcenia boczne zaczynają w istotny sposób wpływać na nośność. Im większa wrażliwość na te odkształcenia, tym większe znaczenie ma stateczność.

Bardzo ważnym sygnałem ostrzegawczym są też sytuacje, w których projektant musi „ratować” nośność słupa przez ciągłe zwiększanie przekroju, mimo że siła osiowa nie wydaje się ekstremalnie duża. Często oznacza to, że prawdziwy problem nie leży w wytrzymałości materiału, lecz właśnie w stateczności i układzie podparcia. W takim przypadku warto wrócić do koncepcji konstrukcyjnej i sprawdzić, czy nie da się poprawić schematu pracy, skrócić długości wyboczeniowej albo wprowadzić skuteczniejszego usztywnienia. To właśnie takie działania najczęściej prowadzą do bardziej racjonalnego projektu.

W praktyce można więc powiedzieć, że wyboczenie słupa staje się kluczowe wtedy, gdy słup przestaje być „krótkim, masywnym elementem ściskanym”, a zaczyna pracować jako smukły i podatny pręt w większym układzie konstrukcyjnym. To moment, w którym projektowanie nie może już opierać się wyłącznie na prostym sprawdzeniu przekroju. Potrzebna jest wtedy świadoma analiza stateczności, warunków podparcia, sztywności i rzeczywistych imperfekcji układu. Właśnie tu najlepiej widać różnicę między podejściem czysto normowym a naprawdę eksperckim rozumieniem pracy konstrukcji.

4. Długość wyboczeniowa słupa – najczęstsze schematy i podejście praktyczne

Wyboczenie słupa jest bardzo silnie związane z jego długością wyboczeniową, czyli efektywną długością elementu przyjmowaną do analizy stateczności. W praktyce to właśnie długość wyboczeniowa, a nie sama długość geometryczna słupa, decyduje o jego smukłości i podatności na utratę stateczności. Dlatego poprawne określenie współczynnika μ ma kluczowe znaczenie zarówno w prostych obliczeniach ręcznych, jak i przy budowie modelu numerycznego. Wyboczenie słupa może zostać istotnie przeszacowane albo niedoszacowane, jeśli projektant błędnie zinterpretuje warunki podparcia i rzeczywisty schemat pracy układu. To właśnie dlatego długość wyboczeniowa jest jednym z najważniejszych zagadnień praktycznych przy projektowaniu elementów ściskanych.

4.1. Długość wyboczeniowa słupa – współczynnik przy schematach: przegub–przegub, utwierdzenie–utwierdzenie i wspornik

Długość wyboczeniowa słupa najczęściej zapisuje się w postaci l₀ = μ·l, gdzie l jest długością geometryczną elementu, a μ współczynnikiem zależnym od warunków podparcia. To bardzo wygodny zapis, bo pozwala szybko przejść od rzeczywistej długości słupa do długości efektywnej używanej w analizie stateczności. Właśnie ta długość efektywna wpływa potem bezpośrednio na smukłość elementu oraz jego nośność na wyboczenie. W praktyce wyboczenie słupa staje się tym groźniejsze, im większa jest wartość μ, ponieważ oznacza to dłuższy odcinek podatny na boczne odkształcenie. Dlatego właściwe rozpoznanie schematu pracy elementu ma bardzo duże znaczenie.

Najbardziej klasycznym przypadkiem jest słup przegubowo podparty na obu końcach. W takim schemacie przyjmuje się zazwyczaj μ = 1,0, a więc długość wyboczeniowa jest równa długości geometrycznej elementu. To układ często traktowany jako punkt odniesienia przy porównywaniu innych warunków podparcia. Jest prosty do interpretacji, ale w rzeczywistych konstrukcjach stosunkowo rzadko występuje w idealnie czystej postaci. Mimo to właśnie od tego przypadku najczęściej zaczyna się analiza, gdy rozpatruje się wyboczenie słupa i wpływ podparcia na stateczność.

Drugi popularny przypadek to słup utwierdzony na obu końcach. W idealnym ujęciu teoretycznym przyjmuje się wtedy zwykle μ = 0,5, co oznacza bardzo korzystne warunki statecznościowe. Taki element ma znacznie mniejszą długość wyboczeniową niż słup przegubowo podparty, a więc jest mniej podatny na utratę stateczności. W praktyce trzeba jednak zachować ostrożność, bo pełne utwierdzenie jest trudne do osiągnięcia w rzeczywistym obiekcie. Jeżeli projektant zbyt optymistycznie założy idealne utwierdzenie, może niebezpiecznie zawyżyć nośność elementu. Dlatego wyboczenie słupa w takim układzie trzeba oceniać z uwzględnieniem rzeczywistej sztywności węzłów, a nie wyłącznie książkowego schematu.

Bardzo niekorzystnym przypadkiem jest wspornik, czyli słup utwierdzony u podstawy i wolny na górnym końcu. W tym układzie przyjmuje się najczęściej μ = 2,0, co oznacza długość wyboczeniową dwukrotnie większą od długości geometrycznej. To pokazuje, jak duże znaczenie ma brak podparcia górnego końca elementu. Nawet stosunkowo krótki słup wspornikowy może być pod względem stateczności znacznie bardziej niekorzystny niż dłuższy słup dobrze zamocowany na obu końcach. W praktyce wyboczenie słupa wspornikowego bywa problemem bardzo szybko dominującym, szczególnie przy dużej smukłości lub obciążeniu mimośrodowym.

Często rozważa się również układy pośrednie, na przykład słup utwierdzony u podstawy i przegubowo połączony na górze. W uproszczonych zestawieniach literaturowych dla takiego schematu zwykle przyjmuje się μ ≈ 0,7. To przypadek bardziej korzystny niż przegub–przegub, ale mniej korzystny niż pełne utwierdzenie obu końców. W rzeczywistych obiektach właśnie takie „pośrednie” schematy zdarzają się bardzo często, bo większość połączeń nie jest ani idealnym przegubem, ani idealnym utwierdzeniem. Dlatego analiza stateczności wymaga tu szczególnie dużo wyczucia projektowego.

Z punktu widzenia praktyki inżynierskiej najważniejsze jest to, że podane wartości μ są bardzo użyteczne, ale nie powinny być traktowane bezrefleksyjnie. To punkty odniesienia dla typowych schematów, a nie uniwersalne prawdy dla każdej konstrukcji. W rzeczywistym obiekcie wyboczenie słupa zależy od tego, jak naprawdę pracują węzły, rygle, stężenia i cały sąsiedni układ nośny. Dlatego tabelaryczna wartość współczynnika jest dobrym początkiem analizy, ale nie końcem myślenia projektowego.

4.2. Jak interpretować długość wyboczeniową w rzeczywistym układzie konstrukcyjnym

W rzeczywistych konstrukcjach bardzo rzadko spotyka się idealne schematy książkowe. Węzły mają określoną podatność, rygle mają skończoną sztywność, a słupy współpracują z innymi elementami całego ustroju. Z tego powodu długość wyboczeniowa nie powinna być interpretowana jako czysto geometryczny odcinek pomiędzy dwoma punktami na rysunku. Jest to raczej miara podatności elementu na wyboczenie w danym układzie pracy. Dlatego wyboczenie słupa należy analizować w kontekście całej konstrukcji, a nie wyłącznie pojedynczego pręta wyrwanego z modelu.

W praktyce oznacza to, że nawet jeśli słup ma określoną wysokość kondygnacji, jego długość wyboczeniowa może być od tej wysokości mniejsza albo większa. Będzie mniejsza, jeśli układ zapewnia mu skuteczne usztywnienie lub częściowe utwierdzenie na końcach. Może być większa, jeśli projektant przecenił sztywność węzłów albo pominął możliwość bocznych przemieszczeń całej ramy. To właśnie dlatego wyboczenie słupa nie może być oceniane wyłącznie na podstawie samego rzutu i przekroju architektonicznego. Potrzebne jest zrozumienie przestrzennej pracy ustroju nośnego.

Szczególnie ważne jest uwzględnienie wpływu rygli, stropów, dachów i stężeń. Czasem stosunkowo niewielki element pośredni może istotnie poprawić warunki stateczności słupa, skracając efektywną długość wyboczeniową w jednej płaszczyźnie. Z drugiej strony element, który na pierwszy rzut oka wygląda na usztywniający, może być zbyt wiotki, aby rzeczywiście pełnić taką funkcję. W praktyce właśnie tu kryje się wiele nieporozumień. Projektant powinien więc pytać nie tylko „czy jest rygiel?”, ale przede wszystkim „czy ten rygiel jest wystarczająco sztywny, by ograniczyć wyboczenie?”.

W ramach i układach wielosłupowych trzeba również ocenić, czy przemieszczenia poziome całej kondygnacji są istotne. Jeżeli rama jest podatna na przesuw, długość wyboczeniowa słupów może być większa niż wynikałoby to z uproszczonego schematu lokalnego. Jeżeli natomiast układ ma skuteczne stężenia lub tarcze, słupy mogą pracować w znacznie korzystniejszych warunkach. To pokazuje, że wyboczenie słupa jest silnie związane z rozróżnieniem układu stężonego i niestężonego. Bez tej oceny przyjmowanie współczynnika μ staje się zbyt mechaniczne.

W praktyce bardzo pomocne jest patrzenie na długość wyboczeniową nie jako na liczbę „z tabeli”, ale jako na uproszczony sposób opisania realnej deformacji elementu. Jeśli projektant rozumie, w jaki sposób słup chciałby się wygiąć w danym układzie, łatwiej mu ocenić, czy przyjęte μ jest realistyczne. Właśnie takie myślenie odróżnia projektowanie świadome od czysto formalnego. Dobrze przyjęta długość wyboczeniowa pozwala uzyskać konstrukcję bezpieczną i jednocześnie nieprzewymiarowaną.

W nowoczesnej praktyce projektowej coraz częściej odchodzi się od sztywnego przypisywania jednego współczynnika na rzecz bardziej realistycznych modeli obliczeniowych. Jednak nawet przy wykorzystaniu modeli numerycznych sama idea długości wyboczeniowej pozostaje bardzo cenna, bo porządkuje myślenie o stateczności. Pozwala zrozumieć, w jakich warunkach słup rzeczywiście pracuje i które elementy układu poprawiają lub pogarszają jego zachowanie. Dzięki temu wyboczenie słupa może być analizowane nie tylko dokładniej, ale też bardziej świadomie.

4.3. Najczęstsze błędy przy przyjmowaniu warunków podparcia słupa

Jednym z najczęstszych błędów projektowych jest zbyt optymistyczne przyjmowanie warunków zamocowania słupa. Projektant widzi połączenie rygla ze słupem i automatycznie traktuje je jako pełne utwierdzenie, choć w rzeczywistości może ono mieć jedynie ograniczoną sztywność obrotową. W efekcie przyjmuje zbyt mały współczynnik μ, a tym samym zbyt krótką długość wyboczeniową. To prowadzi do zawyżenia nośności elementu na stateczność. W praktyce wyboczenie słupa jest wtedy niedoszacowane, mimo że sam przekrój może wyglądać na poprawnie dobrany.

Drugim częstym błędem jest przecenianie wpływu elementów, które formalnie istnieją w układzie, ale w rzeczywistości nie są wystarczająco sztywne. Dotyczy to na przykład zbyt wiotkich rygli, cienkich stężeń albo połączeń podatnych, które nie potrafią skutecznie ograniczyć przemieszczeń bocznych. Sam fakt istnienia elementu nie oznacza jeszcze, że stanowi on efektywne podparcie dla słupa. Aby poprawić stateczność, musi on rzeczywiście pracować jako usztywnienie, a nie tylko łącznik geometryczny. To bardzo ważne, bo wyboczenie słupa zależy od realnej pracy układu, nie od samego rysunku.

Często spotykanym problemem jest również mechaniczne stosowanie wartości z tabel bez analizy konkretnej sytuacji. Wartości μ = 1,0, 0,7, 0,5 czy 2,0 są bardzo przydatne, ale odnoszą się do idealizowanych przypadków. Jeżeli projektant bierze jedną z nich tylko dlatego, że „pasuje najbardziej”, bez sprawdzenia rzeczywistego zachowania ramy, może popełnić poważny błąd. W praktyce niebezpieczne jest zarówno zaniżanie, jak i zawyżanie długości wyboczeniowej. Pierwsze grozi utratą bezpieczeństwa, drugie prowadzi do przewymiarowania konstrukcji.

Innym częstym błędem jest nieuwzględnianie różnicy pomiędzy obiema płaszczyznami wyboczenia. Słup może być dobrze usztywniony w jednym kierunku, a znacznie słabiej w drugim. Jeśli projektant przyjmie takie samo podejście dla obu osi, może przeoczyć kierunek krytyczny. W stalowych przekrojach dwuteowych jest to szczególnie istotne, bo różnice sztywności są często bardzo duże. W takim przypadku wyboczenie słupa w osi słabszej może być decydujące mimo poprawnych wyników w osi mocniejszej.

Błędem bywa także analizowanie słupa w oderwaniu od zachowania całej ramy. Jeśli układ jako całość ma możliwość przemieszczenia poziomego, nie można traktować słupa tak, jakby pracował w idealnie stężonym systemie. To szczególnie ważne w halach, ramach wielonawowych i układach wielokondygnacyjnych. Brak rozróżnienia pomiędzy układem stężonym i niestężonym bardzo łatwo prowadzi do błędnego przyjęcia długości wyboczeniowej. Wtedy wyboczenie słupa zostaje ocenione na podstawie zbyt korzystnego schematu.

W praktyce projektowej najlepszą ochroną przed tymi błędami jest krytyczne myślenie o pracy ustroju. Warto zawsze zadać sobie pytanie, czy przyjęte warunki podparcia rzeczywiście wynikają z konstrukcji, czy tylko z wygodnego uproszczenia. Dobrze przyjęta długość wyboczeniowa powinna być efektem świadomej oceny węzłów, stężeń, rygli i całego systemu nośnego. To właśnie tutaj widać, jak duże znaczenie ma doświadczenie projektanta. Bo w praktyce wyboczenie słupa rzadko jest problemem wzoru — znacznie częściej jest problemem właściwej interpretacji rzeczywistego schematu pracy.

5. Wymiarowanie słupa na wyboczenie – podejście tradycyjne i metoda imperfekcyjna

Wyboczenie słupa można sprawdzać na różne sposoby, a wybór podejścia ma istotny wpływ nie tylko na wynik obliczeń, ale również na sposób rozumienia pracy całej konstrukcji. W praktyce projektowej przez wiele lat dominowało podejście tradycyjne, oparte na długości wyboczeniowej, smukłości elementu oraz współczynnikach redukcyjnych wynikających z normy. Jest to metoda uporządkowana, szybka i bardzo przydatna, szczególnie przy klasycznych układach prętowych. Z drugiej strony coraz większe znaczenie zyskuje metoda imperfekcyjna, która pozwala analizować element i cały układ konstrukcyjny w sposób bliższy rzeczywistości. To właśnie porównanie tych dwóch podejść najlepiej pokazuje, jak zmienia się współczesne projektowanie konstrukcji stalowych i jak można bardziej świadomie oceniać wyboczenie słupa.

5.1. Tradycyjne podejście normowe dla słupów stalowych i współczynniki wyboczeniowe

Tradycyjne podejście do sprawdzania stateczności słupów stalowych opiera się na założeniu, że wyboczenie słupa można opisać przez kilka podstawowych parametrów: długość wyboczeniową, smukłość elementu, klasę przekroju oraz odpowiednią krzywą wyboczeniową. Jest to podejście bardzo mocno zakorzenione w codziennej praktyce projektowej, ponieważ pozwala stosunkowo szybko przejść od modelu statycznego do normowego sprawdzenia nośności. Projektant określa warunki podparcia, przyjmuje współczynnik długości wyboczeniowej, oblicza smukłość i następnie wyznacza współczynnik redukcyjny obniżający nośność ściskanego pręta. Dzięki temu można uwzględnić wpływ utraty stateczności bez konieczności prowadzenia bardziej złożonej analizy nieliniowej. To podejście jest szczególnie wygodne tam, gdzie wyboczenie słupa analizowane jest dla pojedynczego elementu w dość klasycznym układzie.

Dużą zaletą tej metody jest jej przejrzystość i powtarzalność. Projektant wie, jakie kroki powinien wykonać i jakie zależności zastosować. W praktyce daje to szybkie narzędzie do oceny, czy dany przekrój jest wystarczający pod względem stateczności. Podejście to dobrze sprawdza się w standardowych konstrukcjach halowych, ramach o czytelnym schemacie i elementach, których warunki podparcia da się w rozsądny sposób uprościć. Jest też bardzo przydatne na etapie koncepcyjnym, kiedy trzeba szybko porównać kilka wariantów przekroju lub rozstawu elementów.

Jednocześnie trzeba pamiętać, że metoda tradycyjna jest w dużym stopniu uproszczeniem rzeczywistej pracy konstrukcji. Cały wpływ geometrii układu, imperfekcji, podatności węzłów i efektów drugiego rzędu zostaje tu sprowadzony do kilku współczynników. To bardzo wygodne, ale nie zawsze wystarczające. Im bardziej skomplikowany układ, tym trudniej jednoznacznie określić rzeczywistą długość wyboczeniową i dobrać właściwą krzywą wyboczeniową. W praktyce właśnie tutaj zaczynają się problemy: projektant musi zadecydować, czy przyjęte uproszczenie nadal dobrze opisuje zachowanie słupa.

W tradycyjnym podejściu szczególne znaczenie mają współczynniki wyboczeniowe, bo to one obniżają nośność pręta ściskanego w zależności od jego smukłości. Im bardziej smukły słup, tym mniejsza nośność redukcyjna. Jest to bardzo logiczne i zgodne z intuicją inżynierską, ale jednocześnie pokazuje ograniczenie tej metody: zamiast bezpośrednio analizować rzeczywistą deformację elementu, opisujemy jej skutki pośrednio. W wielu przypadkach daje to wynik bezpieczny i wystarczający, ale nie zawsze pozwala dobrze uchwycić rzeczywistą pracę słupa w układzie przestrzennym.

Dla wielu konstrukcji to podejście nadal pozostaje podstawowym narzędziem projektowym i nie bez powodu. Jest dobrze osadzone w normach, zrozumiałe, szybkie i stosunkowo łatwe do skontrolowania. Jednak trzeba mieć świadomość, że nie jest to pełny opis zjawiska. Wyboczenie słupa zostaje tu ujęte przez model uproszczony, który działa dobrze wtedy, gdy projektant poprawnie rozpozna schemat pracy i nie przeceni warunków podparcia. Właśnie dlatego metoda tradycyjna jest bardzo użyteczna, ale wymaga doświadczenia i ostrożności w interpretacji.

5.2. Nowoczesna metoda imperfekcyjna – na czym polega i kiedy daje lepszy obraz pracy konstrukcji

Metoda imperfekcyjna wychodzi z innego założenia niż podejście tradycyjne. Zamiast opisywać wpływ utraty stateczności przez współczynniki redukcyjne, próbuje w większym stopniu odwzorować rzeczywistą pracę konstrukcji, uwzględniając imperfekcje geometryczne, efekty drugiego rzędu i wzajemną współpracę elementów. W praktyce oznacza to, że słup lub cały układ nie jest traktowany jako idealnie prosty i idealnie obciążony. Do modelu wprowadza się początkowe odchylenia, przechyły lub równoważne imperfekcje, a następnie analizuje ich wpływ na rozkład sił i przemieszczeń. Dzięki temu wyboczenie słupa nie jest już sprawdzane tylko pośrednio, lecz ujawnia się w sposób bardziej naturalny w samym modelu obliczeniowym.

To podejście daje szczególnie dobre rezultaty wtedy, gdy konstrukcja jest bardziej złożona niż klasyczny pojedynczy pręt. Dotyczy to na przykład układów ramowych, hal z podatnymi węzłami, konstrukcji wielokondygnacyjnych albo obiektów, w których słupy silnie współpracują z ryglami i stężeniami. W takich sytuacjach bardzo trudno jednoznacznie przypisać pojedynczemu elementowi jedną długość wyboczeniową i jeden schemat podparcia. Metoda imperfekcyjna pozwala ominąć ten problem, bo zamiast zgadywać, „jaką długość wybrać”, projektant analizuje cały układ w warunkach bliższych rzeczywistości. To właśnie dlatego wyboczenie słupa może zostać opisane w sposób bardziej wiarygodny.

Dużą zaletą tego podejścia jest możliwość lepszego uchwycenia rzeczywistych efektów drugiego rzędu. Jeżeli słup zaczyna się odchylać, model od razu pokazuje, jak narastają momenty wtórne i jak wpływa to na inne elementy konstrukcji. Projektant widzi nie tylko końcową redukcję nośności, ale cały mechanizm pracy układu. W praktyce daje to znacznie lepsze zrozumienie, które elementy są krytyczne, gdzie potrzebne są usztywnienia i które założenia koncepcyjne można poprawić. Metoda imperfekcyjna staje się więc nie tylko narzędziem obliczeniowym, ale też narzędziem projektowego myślenia.

Jednocześnie trzeba zaznaczyć, że to podejście wymaga większej świadomości modelowania. Nie wystarczy „włączyć analizę II rzędu” w programie. Trzeba jeszcze wiedzieć, jakie imperfekcje przyjąć, jak interpretować wyniki, które efekty są istotne i czy model rzeczywiście odzwierciedla realne warunki pracy ustroju. W przeciwnym razie można stworzyć model pozornie zaawansowany, ale niewiele wart inżyniersko. W tym sensie metoda imperfekcyjna nie zastępuje doświadczenia projektanta — ona raczej mocniej je weryfikuje.

Największą przewagą tego podejścia jest to, że pozwala często odejść od zbyt konserwatywnych uproszczeń. W wielu układach rzeczywista współpraca elementów okazuje się korzystniejsza, niż wynikałoby to z podejścia prętowego z narzuconą długością wyboczeniową. Dzięki temu wyboczenie słupa może być ocenione dokładniej, a projektant ma szansę uzyskać rozwiązanie bardziej racjonalne materiałowo. Właśnie dlatego metoda imperfekcyjna jest dziś tak cenna wszędzie tam, gdzie klasyczne podejście zaczyna być zbyt sztywne lub zbyt uproszczone.

5.3. Porównanie obu podejść: bezpieczeństwo, dokładność i potencjał optymalizacji

Porównując oba podejścia, warto zacząć od tego, że zarówno metoda tradycyjna, jak i metoda imperfekcyjna mogą prowadzić do bezpiecznych rozwiązań, o ile są poprawnie stosowane. Różnica nie polega więc na tym, że jedna metoda jest „bezpieczna”, a druga „ryzykowna”. Chodzi raczej o to, w jaki sposób opisują one rzeczywistość i ile informacji dają projektantowi o pracy konstrukcji. Podejście tradycyjne daje szybkie, uporządkowane narzędzie normowe. Metoda imperfekcyjna daje natomiast pełniejszy obraz zachowania układu, ale wymaga lepszego modelu i większej świadomości interpretacyjnej. W obu przypadkach wyboczenie słupa pozostaje kluczowym zagadnieniem, lecz jest ujmowane na dwa różne sposoby.

Pod względem dokładności przewaga metody imperfekcyjnej jest zwykle widoczna w bardziej złożonych konstrukcjach. Tam, gdzie rzeczywisty schemat podparcia nie daje się łatwo sprowadzić do prostego modelu prętowego, podejście klasyczne może być albo zbyt konserwatywne, albo zbyt optymistyczne. Metoda imperfekcyjna lepiej pokazuje wpływ współpracy słupów, rygli, stężeń i podatności węzłów. Dzięki temu projektant widzi, jak naprawdę rozwija się utrata stateczności w całym układzie, a nie tylko w idealizowanym elemencie. To bardzo duża zaleta wszędzie tam, gdzie konstrukcja nie jest „książkowo prosta”.

Z drugiej strony podejście tradycyjne ma ogromną przewagę w prostocie i kontroli. Jest łatwiejsze do zastosowania na etapie wstępnego wymiarowania, daje wyniki szybkie do sprawdzenia i dobrze nadaje się do konstrukcji typowych. W praktyce bardzo często właśnie od niego zaczyna się projektowanie, bo pozwala sprawnie oszacować przekroje i porównać warianty. Dla wielu klasycznych przypadków nie ma potrzeby od razu budować bardziej złożonego modelu. To pokazuje, że nie chodzi o to, by jedną metodę całkowicie zastąpić drugą, lecz by świadomie wiedzieć, kiedy która jest lepsza.

Jeśli chodzi o potencjał optymalizacji, metoda imperfekcyjna często daje większe możliwości. Pozwala bowiem wykorzystać rzeczywistą współpracę elementów i uniknąć niektórych uproszczeń, które w metodzie tradycyjnej prowadzą do przewymiarowania. Właśnie dlatego w bardziej zaawansowanej praktyce projektowej może okazać się bardzo korzystna ekonomicznie. Nie chodzi o „odchudzanie konstrukcji za wszelką cenę”, lecz o lepsze rozpoznanie, gdzie przekrój rzeczywiście jest potrzebny, a gdzie nośność wynika z pracy całego układu. W takim ujęciu wyboczenie słupa przestaje być tylko normowym sprawdzeniem, a staje się elementem świadomej optymalizacji konstrukcji.

Najbardziej racjonalne podejście polega więc zwykle na łączeniu obu światów. Metoda tradycyjna daje dobrą bazę, porządkuje myślenie i pozwala szybko ocenić problem. Metoda imperfekcyjna umożliwia później głębszą analizę, szczególnie wtedy, gdy konstrukcja jest bardziej skomplikowana lub gdy zależy nam na lepszym odwzorowaniu rzeczywistej pracy układu. W praktyce doświadczony projektant nie traktuje tych metod jako konkurencyjnych ideologii, lecz jako dwa narzędzia do różnych zadań. I właśnie takie podejście najlepiej pokazuje eksperckie rozumienie stateczności: nie przez ślepe trzymanie się jednego schematu, ale przez świadome dobranie metody do konkretnego problemu, jaki stwarza wyboczenie słupa.

6. Wyboczenie słupa w praktyce projektowej – co powinien sprawdzić projektant konstrukcji

W praktyce projektowej wyboczenie słupa nie powinno być traktowane jako pojedyncze sprawdzenie wykonane na końcu obliczeń, lecz jako zagadnienie obecne już na etapie koncepcji konstrukcji. To właśnie sposób zamodelowania układu, przyjęte warunki podparcia oraz ocena współpracy słupa z resztą ustroju bardzo często decydują o tym, czy wynik będzie wiarygodny. Dobry projektant nie pyta wyłącznie, „czy słup przechodzi z normy”, ale przede wszystkim, czy model rzeczywiście oddaje jego pracę w obiekcie. Właśnie dlatego wyboczenie słupa jest jednym z tych tematów, które najlepiej pokazują różnicę między projektowaniem formalnym a projektowaniem naprawdę świadomym. W tej części artykułu skupimy się na tym, co w praktyce powinien sprawdzić projektant, aby ocena stateczności była bezpieczna, rozsądna i użyteczna projektowo.

6.1. Jak dobrać model obliczeniowy do analizy wyboczenia słupa

Dobór modelu obliczeniowego to jeden z najważniejszych etapów analizy stateczności, bo nawet bardzo dokładne wzory nie pomogą, jeśli model od początku źle opisuje rzeczywistą pracę elementu. Wyboczenie słupa jest silnie zależne od schematu statycznego, sztywności węzłów, obecności usztywnień oraz podatności całego układu na przemieszczenia poziome. Oznacza to, że projektant nie powinien automatycznie przyjmować jednego, „książkowego” schematu, tylko najpierw zadać sobie pytanie, jak słup rzeczywiście pracuje w konstrukcji. Czy jest częścią ramy sztywnej, układu stężonego, hali z ryglami, czy może wielokondygnacyjnego szkieletu? Już na tym etapie widać, że wyboczenie słupa nie jest problemem jednego pręta, lecz problemem jego miejsca w całym ustroju.

W prostych przypadkach wystarczający może być model pojedynczego elementu z odpowiednio dobraną długością wyboczeniową i jasno zdefiniowanymi warunkami podparcia. Takie podejście sprawdza się wtedy, gdy układ jest czytelny, a wpływ sąsiednich elementów można rozsądnie uprościć. W praktyce dotyczy to wielu klasycznych słupów w prostych ramach lub układach o dobrze rozpoznanym schemacie pracy. Jednak im bardziej złożony obiekt, tym mniej bezpieczne staje się zbyt agresywne upraszczanie. Jeśli projektant zbyt wcześnie oderwie słup od reszty konstrukcji, może zgubić realny wpływ rygli, stężeń, tarcz lub podatności węzłów.

Bardzo ważne jest także rozróżnienie, czy analizowany układ jest stężony czy niestężony. W układzie stężonym przemieszczenia poziome są ograniczone i słupy pracują w korzystniejszych warunkach statecznościowych. W układzie niestężonym te przemieszczenia stają się istotne, a efekty drugiego rzędu mogą silnie wpływać na nośność. To właśnie tutaj model obliczeniowy powinien pokazywać nie tylko siły osiowe, ale również możliwość bocznego odkształcenia całej ramy lub kondygnacji. Jeśli tego zabraknie, wyboczenie słupa może zostać niedoszacowane mimo pozornie poprawnego sprawdzenia normowego.

Kolejną istotną sprawą jest prawidłowe odwzorowanie sztywności połączeń. W praktyce wiele błędów bierze się z traktowania połączeń jako idealnych przegubów albo pełnych utwierdzeń, podczas gdy rzeczywista praca leży gdzieś pośrodku. Jeżeli węzeł jest podatny, ale model uznaje go za sztywny, długość wyboczeniowa będzie przyjęta zbyt korzystnie. Jeżeli z kolei projektant przyjmie zbyt konserwatywny przegub tam, gdzie węzeł rzeczywiście pracuje bardziej sztywno, konstrukcja może zostać niepotrzebnie przewymiarowana. Dobry model nie musi być przesadnie skomplikowany, ale powinien być uczciwy wobec rzeczywistej pracy układu.

Nie można też zapominać o kierunku analizy. W wielu elementach wyboczenie słupa trzeba sprawdzać osobno w obu głównych płaszczyznach, bo warunki usztywnienia i sztywność przekroju mogą być różne. Słup może być dobrze podparty w jednej osi, a wyraźnie słabiej w drugiej. Jeśli model tego nie rozróżnia, łatwo przeoczyć kierunek krytyczny. W praktyce właśnie takie „niewidoczne” uproszczenia bywają bardziej niebezpieczne niż jawnie uproszczony schemat prętowy.

Najlepszy model to nie zawsze model najbardziej rozbudowany. Chodzi raczej o to, by był adekwatny do problemu, który chcemy rozwiązać. Czasem wystarczy prosty model prętowy, a czasem konieczna jest analiza całej ramy z uwzględnieniem imperfekcji i efektów II rzędu. Doświadczony projektant dobiera poziom szczegółowości do złożoności konstrukcji, a nie odwrotnie. I właśnie to jest jeden z najważniejszych praktycznych wniosków: wyboczenie słupa trzeba analizować takim modelem, który oddaje rzeczywistą pracę układu, a nie tylko takim, który jest najwygodniejszy do policzenia.

6.2. Nowoczesna metoda imperfekcyjna – na czym polega i kiedy daje lepszy obraz pracy konstrukcji

Sama analiza pojedynczego słupa nie zawsze wystarcza, jeśli chcemy dobrze ocenić jego stateczność. W rzeczywistym obiekcie element pionowy bardzo rzadko pracuje w oderwaniu od reszty konstrukcji. Jego zachowanie zależy od sztywności rygli, obecności stężeń, współpracy z innymi słupami oraz podatności całej kondygnacji na przemieszczenia. To oznacza, że wyboczenie słupa trzeba interpretować jako część zachowania całego układu, a nie jako wyizolowane sprawdzenie jednego pręta. Im bardziej złożony obiekt, tym ważniejsze staje się takie podejście.

W praktyce projektant powinien najpierw ustalić, które elementy rzeczywiście ograniczają przemieszczenia słupa. Nie każdy rygiel i nie każde połączenie działa jak skuteczne podparcie boczne. Trzeba sprawdzić, czy dany element ma odpowiednią sztywność, zakotwienie i zdolność do przejęcia sił stabilizujących. Dopiero wtedy można uznać, że wpływa on na długość wyboczeniową albo poprawia warunki stateczności. To bardzo ważne, bo wiele błędów bierze się z przypisania słupowi korzystnych warunków podparcia tylko dlatego, że „coś jest do niego podłączone”.

Drugą kluczową sprawą jest ocena przemieszczeń poziomych całego układu. Jeśli rama lub kondygnacja może się przesuwać, to narastające odchylenia słupów nie są już tylko lokalnym efektem jednego pręta. Zaczynają oddziaływać na cały ustrój, wzmacniając efekty drugiego rzędu. W takim przypadku wyboczenie słupa staje się problemem globalnym i nie powinno być oceniane wyłącznie na podstawie lokalnej długości wyboczeniowej. Projektant musi zobaczyć, czy konstrukcja jako całość zapewnia wystarczającą stabilność, czy też wymaga dodatkowego usztywnienia.

W rzeczywistych układach bardzo duże znaczenie mają także imperfekcje geometryczne i niewspółosiowości obciążeń. Nawet jeśli model koncepcyjny wygląda idealnie, wykonany obiekt nigdy nie będzie idealnie prosty i osiowo obciążony. To właśnie te drobne odchylenia uruchamiają dodatkowe momenty i mogą istotnie wpłynąć na ocenę stateczności. Jeśli projektant całkowicie je pominie, może otrzymać wynik „ładny” matematycznie, ale słaby inżyniersko. Dlatego dobra ocena stateczności zawsze wymaga pewnej pokory wobec rzeczywistości konstrukcyjnej.

W praktyce warto także porównywać kilka sposobów myślenia o tym samym słupie. Najpierw można spojrzeć na niego klasycznie: długość wyboczeniowa, smukłość, nośność redukcyjna. Potem warto zadać pytanie, czy cały układ nie pracuje inaczej, niż sugeruje uproszczony model. Taka podwójna kontrola bardzo często pozwala wykryć błędne założenia albo odwrotnie — potwierdzić, że przyjęte uproszczenie jest wystarczające. Właśnie w tym sensie wyboczenie słupa jest tematem, który wymaga nie tylko liczenia, ale przede wszystkim umiejętności interpretacji pracy konstrukcji.

Dobrze oceniona stateczność nie polega więc wyłącznie na „przejściu z normy”. Polega na tym, że projektant rozumie, dlaczego słup jest bezpieczny, gdzie są jego słabsze kierunki pracy, jakie elementy rzeczywiście go usztywniają i co stanie się po zmianie geometrii lub obciążenia. To podejście jest szczególnie ważne w konstrukcjach przemysłowych, halowych i technologicznych, gdzie układ statyczny bywa mniej oczywisty niż w prostych budynkach kubaturowych. I właśnie dlatego praktyczna analiza stateczności słupa wymaga czegoś więcej niż tylko podstawienia danych do wzoru.

6.3. Jak J-PROJECT podchodzi do stateczności i optymalizacji słupów

W podejściu J-PROJECT wyboczenie słupa nie jest traktowane jako formalny punkt do odhaczenia na końcu obliczeń. Patrzymy na nie jako na zagadnienie, które wpływa na cały proces projektowania — od koncepcji układu nośnego, przez dobór przekrojów, aż po ocenę ekonomiki realizacji. W praktyce oznacza to, że nie skupiamy się wyłącznie na pytaniu, „czy przekrój przejdzie”, ale również na tym, czy sam układ konstrukcyjny został zaprojektowany racjonalnie. Bardzo często najlepszym sposobem poprawy stateczności nie jest zwiększenie profilu, lecz zmiana schematu pracy, lepsze usztywnienie albo bardziej świadome wykorzystanie współpracy elementów. To właśnie tutaj zaczyna się prawdziwa optymalizacja.

W projektach stalowych i żelbetowych analizujemy nie tylko sam przekrój słupa, ale również jego relację z ryglami, stężeniami, tarczami i sąsiednimi elementami. Interesuje nas rzeczywista długość pracy elementu, kierunki usztywnienia i wpływ warunków podparcia w obu płaszczyznach. Dzięki temu wyboczenie słupa nie jest oceniane w oderwaniu od rzeczywistego układu, lecz jako część całej konstrukcji. Takie podejście pozwala uniknąć dwóch skrajności: niebezpiecznego niedoszacowania stateczności i niepotrzebnego przewymiarowania konstrukcji.

W praktyce bardzo duży nacisk kładziemy na dobór właściwego modelu obliczeniowego. W prostszych przypadkach korzystamy z podejścia klasycznego, bo jest szybkie, przejrzyste i dobrze sprawdza się w standardowych układach. Tam, gdzie konstrukcja jest bardziej złożona, sięgamy po analizę bardziej realistyczną, uwzględniającą współpracę elementów, imperfekcje i efekty drugiego rzędu. Chodzi o to, by narzędzie było dopasowane do problemu, a nie by używać najbardziej złożonej metody zawsze i wszędzie. To daje lepszą kontrolę nad wynikiem i lepsze podstawy do podejmowania decyzji projektowych.

Równie ważna jest dla nas optymalizacja materiałowa. W obiektach przemysłowych, magazynowych i technologicznych nawet niewielka korekta podejścia do stateczności potrafi przełożyć się na istotne oszczędności stali lub betonu w skali całego obiektu. Dlatego analiza wyboczenia nie jest dla nas tylko sprawdzeniem bezpieczeństwa, ale również jednym z kluczowych narzędzi racjonalnego projektowania. Gdy słup jest dobrze zrozumiany pod względem stateczności, można znacznie lepiej dobrać przekrój, rozstaw podpór i sposób usztywnienia całego układu.

Jeżeli zależy Ci na projekcie, w którym stateczność elementów pionowych nie jest oceniana schematycznie, ale w sposób rzeczywiście dopasowany do konstrukcji, warto zajrzeć do zakładki O nas, gdzie pokazujemy nasze podejście do projektowania. Zakres realizowanych przez nas opracowań znajdziesz w zakładce Oferta, a jeśli chcesz omówić konkretną inwestycję lub sprawdzić możliwości optymalizacji projektu, najlepiej przejść od razu do Kontaktu. Właśnie w takich rozmowach najczęściej okazuje się, że dobrze rozpoznane wyboczenie słupa potrafi mieć bardzo realny wpływ na bezpieczeństwo, ekonomikę i jakość całej konstrukcji.

7. Podsumowanie – wyboczenie słupa a bezpieczne i racjonalne projektowanie

Wyboczenie słupa to jedno z tych zagadnień, które bardzo dobrze pokazują, że projektowanie konstrukcji nie polega wyłącznie na doborze przekroju z tabeli. O bezpieczeństwie elementu ściskanego decydują nie tylko wytrzymałość materiału i pole przekroju, ale również smukłość, długość wyboczeniowa, warunki podparcia oraz sposób usztywnienia całego układu. W praktyce właśnie te czynniki bardzo często okazują się kluczowe dla realnej nośności słupa. Dlatego wyboczenie słupa powinno być analizowane jako problem stateczności całej konstrukcji, a nie wyłącznie pojedynczego elementu.

W artykule pokazaliśmy, że utrata stateczności może dotyczyć zarówno słupów stalowych, jak i żelbetowych, choć w obu przypadkach mechanizm pracy i sposób interpretacji wyników są nieco inne. Omówiliśmy również metody ograniczania wyboczenia, zarówno bezpośrednie, jak i pośrednie, a także znaczenie poprawnego przyjmowania długości wyboczeniowej i warunków podparcia. To właśnie na tym etapie pojawia się wiele decyzji, które później wpływają nie tylko na bezpieczeństwo, ale również na ekonomię całego projektu.

Coraz większe znaczenie ma także świadomy wybór metody analizy. Klasyczne podejście normowe nadal pozostaje bardzo użyteczne, ale w bardziej złożonych układach metoda imperfekcyjna pozwala często lepiej uchwycić rzeczywistą pracę konstrukcji. Właśnie dlatego wyboczenie słupa jest dziś nie tylko tematem normowym, ale również ważnym zagadnieniem związanym z optymalizacją konstrukcji i lepszym rozumieniem zachowania ustroju nośnego.

Jeżeli projektujesz obiekt, w którym stateczność słupów ma istotne znaczenie – szczególnie halę przemysłową, magazyn, obiekt stalowy lub żelbetowy – warto podejść do tego zagadnienia w sposób naprawdę świadomy. W J-PROJECT projektujemy konstrukcje z dużym naciskiem na bezpieczeństwo, racjonalność rozwiązań oraz optymalizację układu nośnego. Jeśli chcesz sprawdzić, jak pracujemy, zajrzyj do zakładki O nas, poznaj naszą Ofertę, a jeśli masz konkretną inwestycję lub chcesz skonsultować projekt – przejdź do Kontaktu.
