Rysunki warsztatowe konstrukcji stalowej – praktyczny przewodnik

Rysunki warsztatowe konstrukcji stalowej są bezpośrednim łącznikiem między rozwiązaniem przyjętym przez projektanta a pracą wytwórni i ekip montażowych. Projekt może prawidłowo określać układ konstrukcyjny, przekroje oraz założenia połączeń, ale produkcja potrzebuje jeszcze jednoznacznych informacji o każdej części: jej geometrii, orientacji, otworach, połączeniach, oznaczeniu i miejscu w całej konstrukcji. Właśnie temu służy dokumentacja warsztatowa.

W praktyce pojęcia projekt techniczny, projekt wykonawczy i dokumentacja warsztatowa bywają używane zamiennie, chociaż nie oznaczają tego samego. Projekt techniczny konstrukcji jest częścią projektu budowlanego, natomiast szczegółowy zakres dokumentacji wykonawczej i warsztatowej wynika przede wszystkim z umowy, specyfiki inwestycji, wymagań wykonawczych oraz podziału odpowiedzialności między projektantem, wykonawcą i producentem konstrukcji. Więcej o praktycznym zakresie kolejnego etapu dokumentacji wyjaśnia artykuł o projekcie wykonawczym hali stalowej.

Dobrze przygotowane rysunki warsztatowe konstrukcji stalowej ograniczają konieczność interpretowania projektu na hali produkcyjnej. Nie chodzi przy tym o umieszczenie na arkuszach jak największej liczby opisów. Dokumentacja ma przekazać właściwe informacje we właściwym miejscu, zachować zgodność z projektem i umożliwić prześledzenie zmian. Zbyt mała liczba danych prowadzi do pytań i improwizacji, ale ich nadmiar również może utrudnić pracę, zwłaszcza jeśli powtarzane informacje stają się sprzeczne po kolejnych rewizjach.

W artykule wyjaśniamy, czym są rysunki warsztatowe konstrukcji stalowej, jakie typy arkuszy tworzą kompletny zestaw, jak przebiega opracowanie dokumentacji i co sprawdzić przed zwolnieniem jej do produkcji. Omawiamy również błędy, które mogą powodować poprawki w wytwórni, problemy transportowe lub kolizje podczas montażu. To praktyczny przewodnik dla inwestorów, generalnych wykonawców, producentów, kierowników projektów oraz osób zamawiających dokumentację po raz pierwszy.

Rysunki warsztatowe konstrukcji stalowej – czym są i do czego służą?

Rysunki warsztatowe konstrukcji stalowej przekładają rozwiązania projektowe na instrukcje potrzebne do przygotowania części, zespołów oraz połączeń. Pokazują konstrukcję na takim poziomie szczegółowości, aby wytwórnia mogła zidentyfikować element, przygotować materiał, wykonać obróbkę, połączyć części i przypisać gotowy zespół do właściwego miejsca montażu.

Nie oznacza to jednak, że dokumentacja warsztatowa jest samodzielnym projektem, który można opracować bez znajomości obliczeń i przyjętego schematu konstrukcyjnego. Jej podstawę stanowią aktualne rozwiązania konstrukcyjne, ustalone przekroje, geometria, reakcje, założenia połączeń oraz wymagania wykonawcze. Dlatego rysunki warsztatowe konstrukcji stalowej powinny pozostawać spójne z dokumentami nadrzędnymi i uzgodnieniami wprowadzonymi w toku projektu.

Projekt techniczny, wykonawczy i warsztatowy – gdzie leży różnica?

Projekt techniczny jest elementem projektu budowlanego i obejmuje część opisową oraz rysunkową. Jego zakres zależy między innymi od charakteru i stopnia skomplikowania obiektu. Potwierdza to rozporządzenie dotyczące szczegółowego zakresu i formy projektu budowlanego. Przepisy te nie są jednak gotową specyfikacją dokumentacji przeznaczonej dla wytwórni konstrukcji stalowych.

Prawo budowlane zalicza do dokumentacji budowy między innymi rysunki i opisy służące realizacji obiektu, ale nie wprowadza odrębnej definicji pojęcia „rysunki warsztatowe konstrukcji stalowej”. Takie rozróżnienie wynika z tekstu ustawy Prawo budowlane opublikowanego w systemie ELI. Nie należy zatem przedstawiać dokumentacji warsztatowej jako osobnej, ustawowo zdefiniowanej części projektu budowlanego.

Projekt wykonawczy rozwija rozwiązania projektowe do poziomu potrzebnego przy realizacji. Dokumentacja warsztatowa idzie zazwyczaj jeszcze bliżej procesu produkcyjnego: rozbija konstrukcję na części i zespoły, wprowadza oznaczenia oraz pokazuje detale potrzebne do wykonania. Granica między projektem wykonawczym a warsztatowym nie zawsze przebiega identycznie. Powinna być opisana w umowie, aby obie strony rozumiały zakres w ten sam sposób.

Przy zamawianiu usługi warto więc unikać ogólnego sformułowania „kompletny projekt konstrukcji”. Znacznie bezpieczniej określić, czy zamówienie obejmuje obliczenia, projekt połączeń, rysunki zestawcze, rysunki warsztatowe konstrukcji stalowej, plany montażowe, zestawienia materiałowe, model przestrzenny oraz ewentualne dane przekazywane do produkcji.

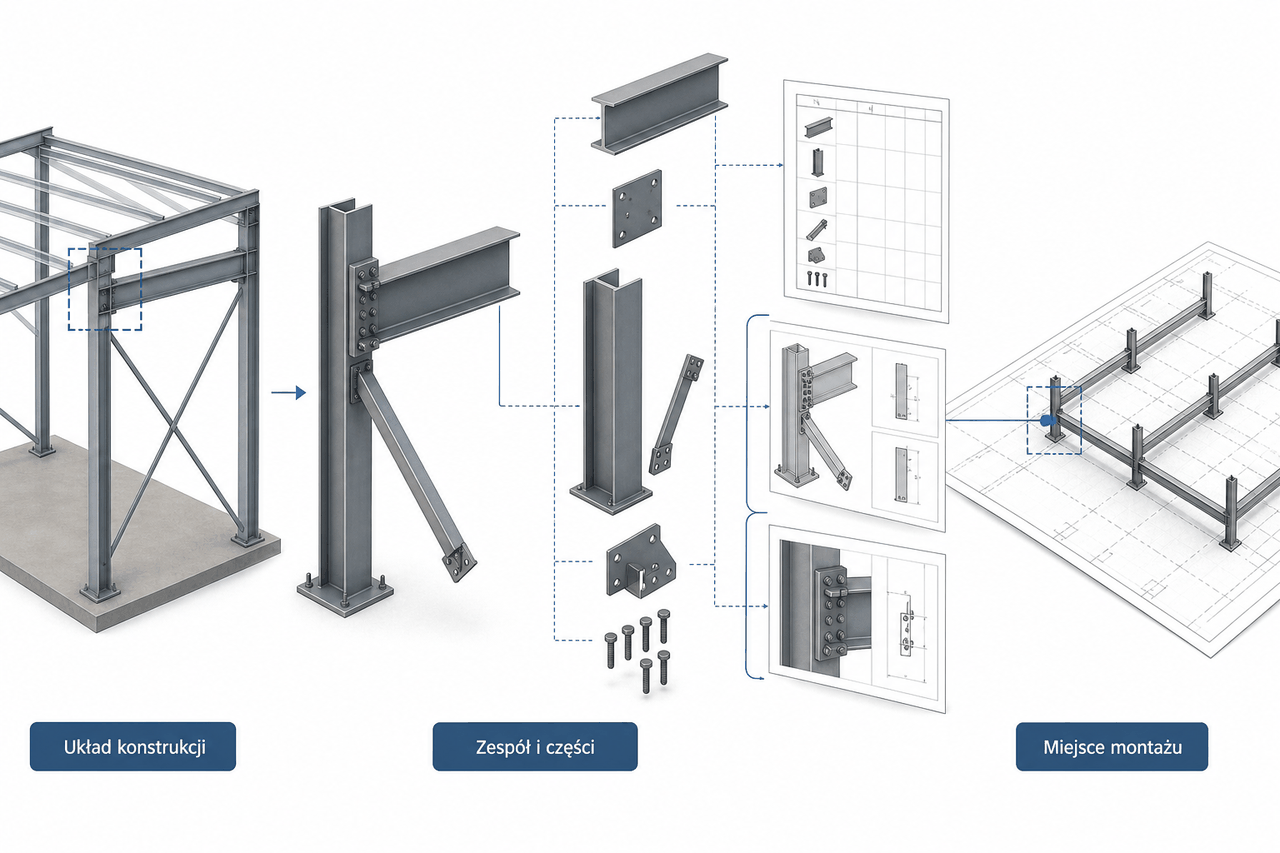

Najważniejsze rodzaje rysunków

Rysunek zestawczy

Rysunek zestawczy pokazuje większy fragment konstrukcji oraz wzajemne położenie elementów. Może przedstawiać układ ram, stężeń, belek, słupów, kratownic, podkonstrukcji lub innych zespołów. Jego zadaniem jest przekazanie ogólnej geometrii, osi, poziomów i oznaczeń potrzebnych do orientacji w projekcie.

Rysunek elementu lub zespołu

To podstawowy arkusz wykorzystywany podczas prefabrykacji. Przedstawia gotowy element wysyłkowy oraz części, z których ma powstać. Rysunki warsztatowe konstrukcji stalowej tego typu powinny jednoznacznie określać geometrię, położenie części składowych, otworów i połączeń. Liczba widoków zależy od złożoności danego zespołu; prosty element wymaga mniej informacji niż przestrzenny węzeł z kilkoma kierunkami dochodzących prętów.

Detal połączenia

Detal rozwija miejsce, którego nie da się czytelnie pokazać na rzucie ogólnym. Może dotyczyć połączenia belki ze słupem, styku montażowego, oparcia, podstawy słupa, stężenia lub węzła kratownicy. Nie powinien samodzielnie zmieniać założeń projektowych. Jeżeli opracowanie detalu ujawnia potrzebę zmiany przekroju, układu śrub, blachy lub geometrii węzła, konieczne jest uzgodnienie z osobą odpowiedzialną za projekt połączenia i konstrukcji.

Plan montażowy

Plan montażowy pozwala przyporządkować oznaczone zespoły do ich lokalizacji w obiekcie. Pokazuje układ elementów, osie, poziomy i relacje między kolejnymi fragmentami konstrukcji. Dobre rysunki warsztatowe konstrukcji stalowej muszą być z nim zgodne: oznaczenie widoczne na arkuszu elementu powinno prowadzić do tego samego zespołu na planie montażowym i w zestawieniu.

Przepływ informacji i odpowiedzialność

Typowy przepływ informacji można zapisać następująco: model obliczeniowy i obliczenia, rozwiązania projektowe, dokumentacja wykonawcza, dokumentacja warsztatowa, produkcja, transport i montaż. W praktyce proces nie zawsze jest liniowy. Pytanie wytwórni może ujawnić trudność technologiczną, a koordynacja branżowa może wymusić korektę geometrii. Ważne jest wtedy formalne przekazanie pytania, ocena wpływu zmiany i wydanie właściwej rewizji.

Przed rozpoczęciem prac trzeba ustalić, kto odpowiada za projekt połączeń, kto przygotowuje rysunki warsztatowe konstrukcji stalowej, kto je sprawdza oraz kto zatwierdza odstępstwa. Autor opracowania warsztatowego nie powinien bez uzgodnienia zmieniać schematu statycznego, przekrojów, sposobu podparcia ani istotnych założeń węzłów. Zagadnienia te są częścią szerszego procesu projektowania konstrukcji stalowych.

Praktyczna zasada: jeżeli decyzja może wpływać na nośność, sztywność, stateczność, trwałość albo sposób montażu, nie powinna być pozostawiona do swobodnej interpretacji na warsztacie.

Jeżeli przygotowujesz zapytanie ofertowe, sprawdź w ofercie J-PROJECT, jaki rodzaj dokumentacji ma odpowiadać planowanemu etapowi inwestycji. Takie ustalenie przed wyceną ogranicza ryzyko, że jedna strona oczekuje rysunków produkcyjnych, a druga kalkuluje wyłącznie zakres projektu technicznego lub wykonawczego.

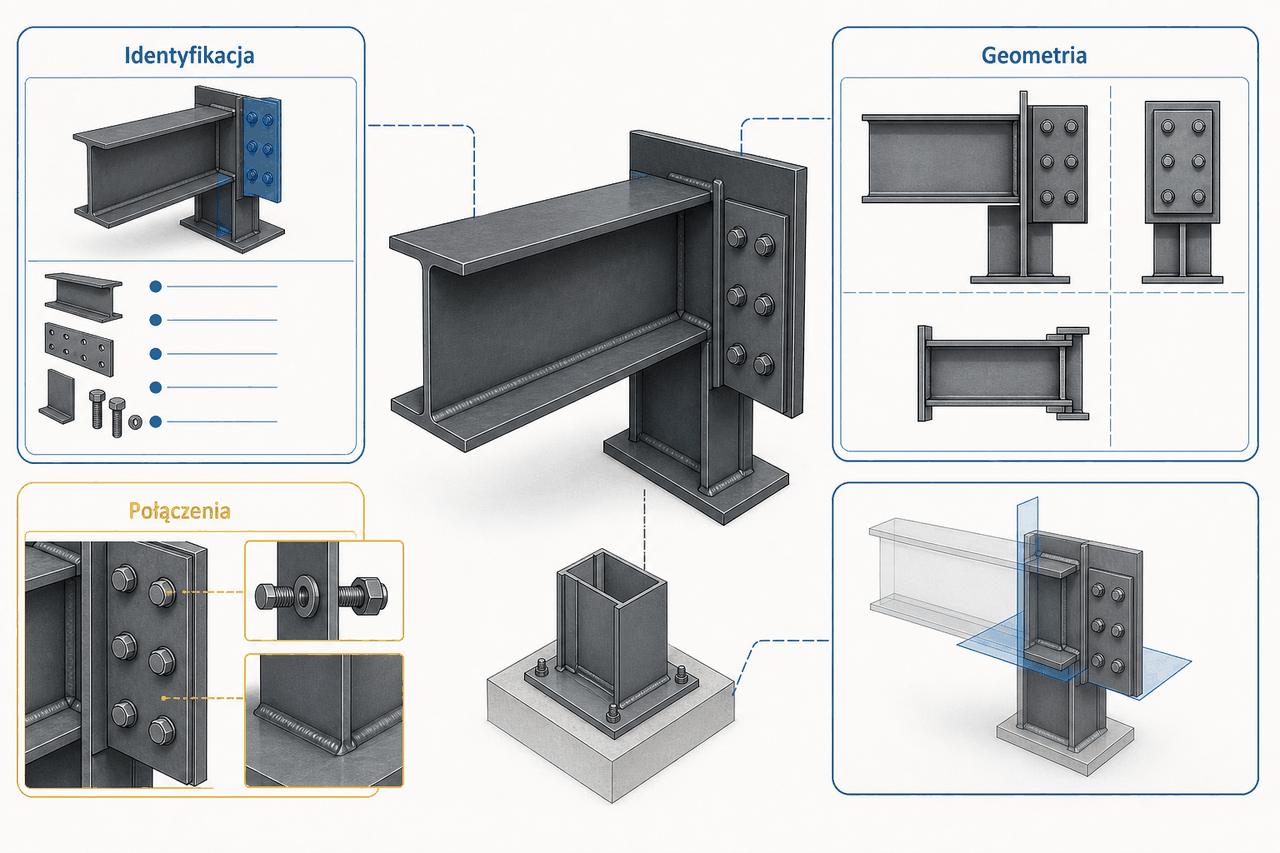

Co powinny zawierać kompletne rysunki warsztatowe?

Nie istnieje jedna lista, którą można bez zmian zastosować do każdego elementu i każdego kontraktu. Innych danych wymaga prosty pręt, innych przestrzenny węzeł, a jeszcze innych zespół z częściami przygotowywanymi w kilku etapach. Kompletność oznacza możliwość jednoznacznego wykonania, sprawdzenia i zidentyfikowania elementu, a nie maksymalne zapełnienie arkusza.

Dane identyfikacyjne i status dokumentu

Rysunki warsztatowe konstrukcji stalowej powinny pozwalać ustalić, do jakiego projektu należą, czego dotyczą i czy są aktualne. W zależności od przyjętego standardu na arkuszu umieszcza się oznaczenie projektu, numer rysunku, nazwę lub znak elementu, datę, skalę i rewizję. Ważne jest także powiązanie rysunku z zestawieniem materiałowym i planem montażowym.

Sama obecność numeru rewizji nie wystarczy, jeżeli zespół produkcyjny nie wie, która wersja została zwolniona do wykonania. Status dokumentu powinien być czytelny w całym obiegu: od przygotowania i sprawdzenia, przez zatwierdzenie, aż po przekazanie do wytwórni. Stare pliki i wydruki trzeba odróżnić od obowiązującego wydania, ponieważ prawidłowy rysunek w nieaktualnej wersji może spowodować taki sam problem jak błąd geometryczny.

Geometria i wymiary potrzebne do wykonania

Podstawą są wymiary rozstrzygające o geometrii części i zespołu. Zależnie od elementu mogą to być długości, rozstawy, osie, rzędne, położenie otworów, podcięcia, ukosowania, wycięcia, promienie lub kąty. Należy pokazać również orientację części, szczególnie gdy element nie jest symetryczny albo może zostać łatwo obrócony podczas przygotowania lub scalania.

Rysunki warsztatowe konstrukcji stalowej powinny zawierać tyle widoków, przekrojów i detali, ile jest potrzebne do usunięcia niejednoznaczności. Widok główny może wyglądać poprawnie, a mimo to nie przekazywać położenia blachy w trzecim kierunku. W takiej sytuacji potrzebny jest przekrój albo widok dodatkowy. Nie należy zakładać, że pracownik wytwórni odtworzy brakujący wymiar z modelu lub innego arkusza, jeśli nie zostało to jasno przewidziane w obiegu dokumentacji.

Łańcuchy wymiarowe powinny być logiczne. Powtarzanie tego samego wymiaru w wielu miejscach zwiększa ryzyko sprzeczności po korekcie. Z kolei opieranie geometrii wyłącznie na pomiarze ze skali wydruku jest niedopuszczalnym sposobem przekazywania danych produkcyjnych. Wymiar potrzebny do wykonania powinien zostać podany jednoznacznie lub wynikać z uzgodnionego źródła danych cyfrowych.

Materiały, części i zestawienia

Każda część składowa powinna być możliwa do zidentyfikowania. Dotyczy to profili, blach, prętów, śrub i innych wyrobów przewidzianych w projekcie. Dokumentacja musi pozostawać zgodna z wymaganiami materiałowymi przyjętymi dla konkretnej konstrukcji; nie należy zastępować ich dowolnym gatunkiem, klasą lub wyrobem tylko dlatego, że jest dostępny w magazynie.

Zestawienie materiałowe powinno odpowiadać oznaczeniom na rysunku. Jeżeli blacha ma inny znak w widoku, inny na liście części, a jeszcze inny w danych produkcyjnych, kontrola staje się niepotrzebnie trudna. Rysunki warsztatowe konstrukcji stalowej mogą być przygotowywane z wykorzystaniem narzędzi opisanych w zestawieniu programów do modelowania konstrukcji stalowych, ale automatyczna numeracja nie zwalnia z oceny, czy części rzeczywiście są identyczne.

Powiązanie modelu, rysunków i zestawień jest jedną z praktycznych korzyści pracy w środowisku cyfrowym. Trzeba jednak odróżnić samo użycie modelu od uporządkowanego procesu BIM w projektowaniu konstrukcji. Model może zawierać dużo danych, lecz ich jakość zależy od przyjętych zasad, aktualności oraz kontroli.

Połączenia spawane

Połączenie spawane musi zostać opisane w sposób zgodny z przyjętym systemem oznaczeń i rozwiązaniem projektowym. Oficjalna karta PN-EN ISO 2553:2019-06 wskazuje, że norma dotyczy umownego przedstawiania złączy spajanych na rysunkach technicznych. Oznaczenia mogą przekazywać informacje dotyczące geometrii, wykonania, jakości oraz badania spoin.

Nie znaczy to, że na każdym arkuszu należy automatycznie wpisywać identyczny pakiet wymagań. Rysunki warsztatowe konstrukcji stalowej powinny przedstawiać wymiary spoin i wymagania jakościowe wtedy, gdy wynikają one z projektu oraz właściwej specyfikacji. Nie należy przyjmować uniwersalnego poziomu jakości ani dowolnie dobierać geometrii spoin. Jeżeli oznaczenie jest niejasne lub rozwiązanie trudno wykonać, pytanie należy rozstrzygnąć przed produkcją.

Połączenia śrubowe

Dokumentacja powinna jednoznacznie określać lokalizację, liczbę i specyfikację łączników, układ otworów oraz wymagania montażowe wynikające z projektu. Szczególną uwagę warto poświęcić dostępowi do wprowadzenia śruby, założenia elementów połączenia i użycia narzędzia. Geometrycznie poprawny układ może okazać się niewykonalny, jeżeli sąsiednia blacha, żebro lub element obudowy blokuje montaż.

Nie powinno się przyjmować z artykułu uniwersalnych średnic otworów, sposobu dokręcania ani parametrów kontroli. Takie wymagania muszą wynikać z dokumentacji konkretnej konstrukcji, przewidzianych łączników i specyfikacji wykonania.

Oznaczenia montażowe, wysyłka i lokalizacja

Gotowy zespół powinien mieć oznaczenie zgodne z planem montażowym. Przy większych konstrukcjach znaczenie ma również podział na zespoły wysyłkowe, ograniczenia transportowe i kolejność scalania. Dokumentacja powinna umożliwiać przejście od pojedynczej części do zespołu, a od zespołu do jego lokalizacji w obiekcie bez ręcznego odgadywania intencji autora.

Koordynacja nie kończy się na samej stali. Podstawy słupów i kotwy muszą odpowiadać dokumentacji opisanej szerzej w artykule o projekcie fundamentów hali stalowej. Podobnie w przypadku złożonych układów prętowych konieczne jest zachowanie zgodności z założeniami projektu kratownicy stalowej.

Krótka checklista odbiorowa

• Czy każdy rysunek ma jednoznaczny numer, oznaczenie elementu i rewizję?
• Czy część można wykonać bez mierzenia ze skali i domyślania się brakujących danych?
• Czy widoki, przekroje, model i zestawienie materiałowe są ze sobą zgodne?
• Czy opisano połączenia zgodnie z projektem i specyfikacją wykonania?
• Czy element da się powiązać z zespołem wysyłkowym i planem montażowym?
• Czy rysunki warsztatowe konstrukcji stalowej uwzględniają interfejsy z fundamentami, obudową, instalacjami i wyposażeniem?

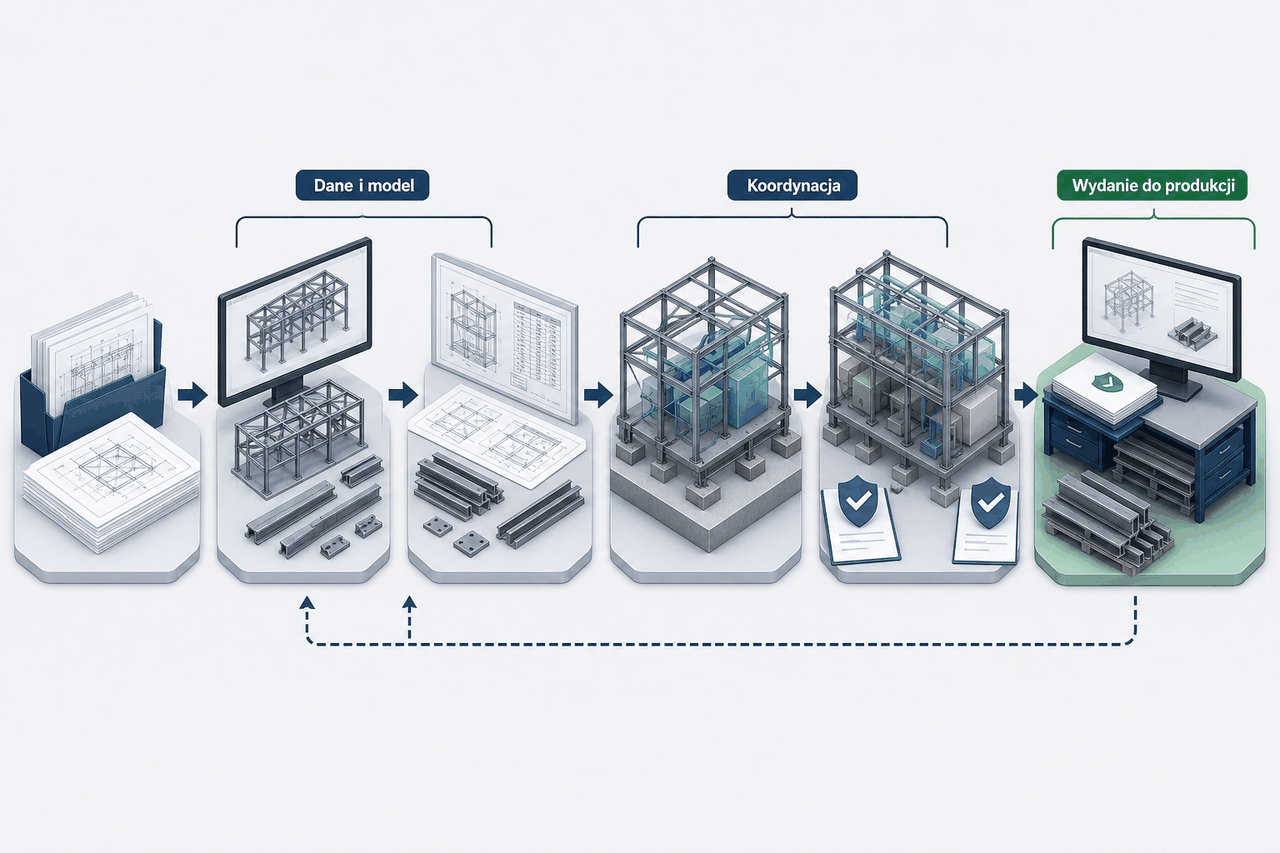

Od modelu konstrukcji do produkcji – jak powstaje dokumentacja warsztatowa?

Opracowanie dokumentacji nie powinno zaczynać się od mechanicznego generowania arkuszy. Pierwszym krokiem jest zebranie i uporządkowanie danych wejściowych. Jeżeli projekt nadal się zmienia, rozwiązania połączeń nie są ustalone albo brakuje geometrii branżowej, rysunki warsztatowe konstrukcji stalowej szybko staną się zbiorem kolejnych rewizji.

Etap pierwszy: zebranie aktualnych danych

Podstawą jest aktualny projekt konstrukcji wraz z uzgodnioną geometrią i rozwiązaniami połączeń. Potrzebne są także wymagania wykonawcze, informacje materiałowe, zasady oznaczania elementów i dane dotyczące interfejsów z innymi branżami. W zależności od obiektu mogą to być fundamenty i kotwy, obudowa, instalacje, pomosty, schody, urządzenia technologiczne lub elementy oddziałujące na konstrukcję.

Już na tym etapie warto przygotować listę braków i pytań. Jeżeli dokumentacja wejściowa zawiera sprzeczne poziomy albo różne wersje tego samego detalu, nie należy wybierać rozwiązania na podstawie przypuszczenia. Pytanie techniczne jest znacznie tańsze i łatwiejsze do obsłużenia przed rozpoczęciem prefabrykacji.

Etap drugi: modelowanie i numeracja

Model przestrzenny ułatwia odwzorowanie geometrii, wykrywanie części kolizji oraz przygotowanie widoków i zestawień. Pomaga również uporządkować podział na pojedyncze części i zespoły. Nie jest jednak automatycznym potwierdzeniem poprawności projektu. Model może być bardzo szczegółowy, a jednocześnie zawierać błędne założenie, nieaktualne połączenie albo niewłaściwą orientację elementu.

Numeracja powinna być prowadzona według ustalonej logiki. Części rzeczywiście identyczne mogą otrzymywać wspólne oznaczenia, natomiast różnice wpływające na wykonanie muszą zostać rozpoznane. Szczególnie łatwo przeoczyć otwór, podcięcie lub blachę występującą tylko w jednym z pozornie powtarzalnych elementów.

Rysunki warsztatowe konstrukcji stalowej są dzięki modelowi łatwiejsze do aktualizacji, ale każda ponowna numeracja może wpływać na arkusze, zestawienia i oznaczenia montażowe. Dlatego znaczące operacje na modelu powinny być wykonywane świadomie i sprawdzane przed opublikowaniem kolejnej wersji.

Etap trzeci: opracowanie arkuszy i zestawień

Na podstawie modelu przygotowuje się widoki, przekroje, detale, wymiary i opisy. Automatycznie wygenerowany arkusz jest dopiero punktem wyjścia. Trzeba ocenić jego czytelność, usunąć nakładające się oznaczenia, uzupełnić brakujące wymiary i wybrać widoki rzeczywiście przydatne w produkcji.

Dobre rysunki warsztatowe konstrukcji stalowej prowadzą odbiorcę od informacji ogólnej do szczegółu. Główny widok pokazuje zespół, przekroje wyjaśniają wzajemne położenie części, a detale rozwijają połączenia. Arkusz nie powinien zmuszać pracownika do ciągłego przeszukiwania wielu dokumentów tylko po to, aby ustalić podstawową geometrię elementu.

Etap czwarty: koordynacja międzybranżowa

Koordynacja obejmuje przede wszystkim miejsca styku konstrukcji z innymi elementami inwestycji. Położenie kotew musi odpowiadać podstawom słupów, otwory technologiczne nie mogą kolidować z istotnymi częściami konstrukcji, a wsporniki obudowy powinny pasować do rzeczywistego układu elewacji i dachu. Przydatnym kontekstem jest artykuł o obudowie hali przemysłowej.

Trzeba uwzględnić również sposób dostarczenia i wbudowania elementu. Projektowanie wyłącznie pod kątem końcowej geometrii może prowadzić do zespołów trudnych do transportu, obrócenia, podniesienia lub połączenia na budowie. Wpływ rozwiązań projektowych na realizację omawiamy szerzej w materiale o łatwości montażu konstrukcji stalowej.

Etap piąty: kontrola projektowa i warsztatowa

Kontrola projektowa służy potwierdzeniu zgodności dokumentacji z rozwiązaniem konstrukcyjnym, obliczeniami i założeniami połączeń. Kontrola warsztatowa patrzy na ten sam element z punktu widzenia produkcji: czytelności, dostępu, kolejności wykonania, scalania i kontroli. Te dwa spojrzenia uzupełniają się, ale nie są tym samym.

Warto przeprowadzać kontrolę w ustalonej kolejności: najpierw model i rozwiązania ogólne, później elementy reprezentatywne, następnie pełny zestaw arkuszy i zestawień. Jeżeli typowy detal jest błędny, jego powielenie na wielu rysunkach zwiększa zakres późniejszej korekty. Przykłady szerszych problemów dokumentacyjnych opisuje artykuł o błędach projektowych.

Etap szósty: zatwierdzenie i wydanie do produkcji

Po sprawdzeniu dokumentacja otrzymuje określony status i rewizję. Wytwórnia powinna dostać jasną informację, które pliki są przeznaczone do realizacji. Jeżeli rysunki warsztatowe konstrukcji stalowej trafiają do kilku podmiotów, każdy z nich musi otrzymać tę samą aktualizację w zakresie dotyczącym jego prac.

Wymagania wykonawcze należy wiązać z projektem i specyfikacją konkretnej konstrukcji. Oficjalna karta PN-EN 1090-2+A1:2024-10 wskazuje, że norma dotyczy technicznych wymagań wykonania stalowych konstrukcji budowlanych i elementów konstrukcyjnych. Wydanie to zastąpiło wcześniejsze wydanie z 2018 roku. Nie należy jednak wyciągać z samego tytułu normy uniwersalnych tolerancji, klas wykonania czy wymagań kontroli dla dowolnej inwestycji.

Rejestr zmian zamiast ustaleń „na telefon”

Każda korekta wpływająca na produkcję lub montaż powinna być możliwa do prześledzenia. Rejestr zmian powinien wskazywać dokument, rewizję i zakres modyfikacji oraz pozwalać ustalić, komu przekazano nową wersję. Ustalenie telefoniczne może przyspieszyć wyjaśnienie, ale powinno zostać potwierdzone w kontrolowanym obiegu informacji.

Zmiana jednego otworu może wpływać na część, zespół, element współpracujący, zestawienie i dane produkcyjne. Dlatego aktualizacja wyłącznie jednego widoku nie zawsze jest wystarczająca. Rysunki warsztatowe konstrukcji stalowej należy traktować jako powiązany zestaw dokumentów, a nie zbiór niezależnych arkuszy.

Automatyczny eksport danych do maszyn również nie usuwa potrzeby sprawdzenia. Przed przekazaniem pliku należy zweryfikować orientację części, geometrię, kompletność obróbki oraz zgodność z aktualną rewizją. Technologia ogranicza pracę ręczną, ale może też bardzo szybko powielić błąd.

Jeżeli dokumentacja ma zostać dopasowana do konkretnej wytwórni, najlepiej uzgodnić jej wymagania przed rozpoczęciem modelowania. Warto też spojrzeć na cały proces realizacji opisany w przewodniku po etapach budowy hali. Wczesna konsultacja zakresu pozwala uniknąć przebudowy numeracji, podziału wysyłkowego lub formatu danych już po przygotowaniu rysunków.

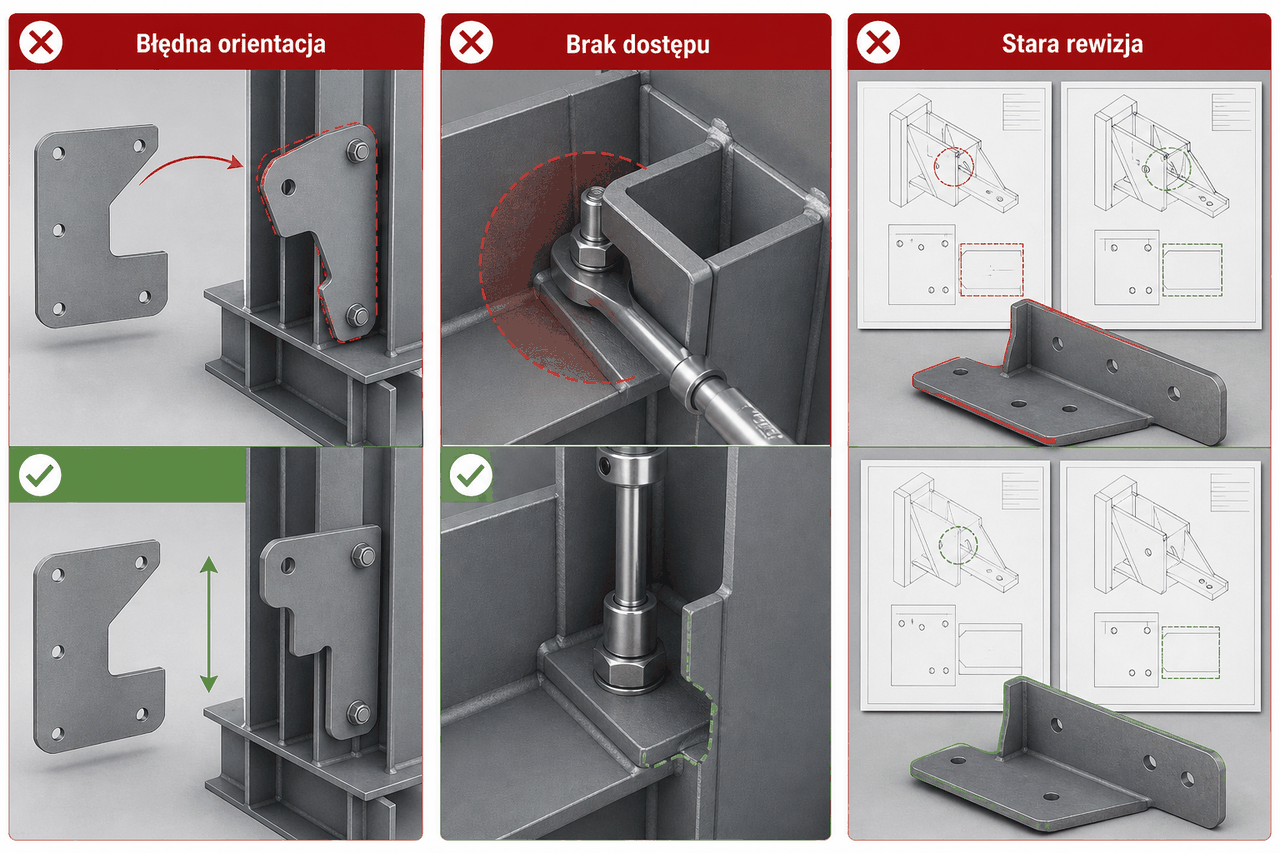

Najczęstsze błędy w rysunkach warsztatowych i kontrola przed produkcją

Błędy w dokumentacji warsztatowej nie zawsze są spektakularne. Często chodzi o brak jednego wymiaru, odwróconą część, nieaktualny detal albo oznaczenie, które nie zgadza się z planem montażowym. Problem ujawnia się dopiero wtedy, gdy materiał został już przycięty, element jest scalony lub żuraw czeka na możliwość zamontowania zespołu.

Brak informacji rozstrzygającej

Najczęstszy problem to rysunek, który wygląda na kompletny, ale nie pozwala ustalić jednego kluczowego położenia. Może brakować odległości otworu od krawędzi, orientacji blachy, poziomu wspornika albo informacji, po której stronie elementu znajduje się detal. Wytwórnia ma wtedy trzy możliwości: zatrzymać pracę i zadać pytanie, poszukać odpowiedzi w innych dokumentach albo przyjąć własną interpretację. Jeżeli nie wskazano jednoznacznego źródła rozstrzygającego, najbezpieczniej zatrzymać pracę i zadać pytanie.

Rysunki warsztatowe konstrukcji stalowej warto sprawdzać nie przez samo oglądanie arkusza, lecz przez próbę odtworzenia procesu wykonania. Czy można zidentyfikować każdą część? Czy da się ustalić jej położenie? Czy wiadomo, jak powstaje zespół i jak zostanie połączony z kolejnym elementem?

Sprzeczne widoki, wymiary i zestawienia

Sprzeczność może powstać po ręcznej korekcie jednego widoku albo po zmianie modelu bez pełnej aktualizacji arkuszy. Inny wymiar na przekroju, inna liczba części w zestawieniu i jeszcze inny układ w modelu tworzą sytuację, w której odbiorca sam wybiera źródło uznane za ważniejsze.

W dokumentacji trzeba określić hierarchię i sposób rozstrzygania niezgodności, ale najlepiej usuwać je przed wydaniem. Szczególnie niebezpieczne jest powielanie tej samej informacji w wielu miejscach bez mechanizmu wspólnej aktualizacji. Rysunki warsztatowe konstrukcji stalowej powinny być kontrolowane łącznie z zestawieniami, a nie jako osobny produkt.

Błędna orientacja i nieczytelne oznaczenia

Elementy symetryczne na pierwszy rzut oka mogą różnić się położeniem otworów, blach lub podcięć. Brak czytelnego kierunku widoku i osi konstrukcji sprzyja wykonaniu lustrzanego odbicia. Podobny problem powstaje, gdy oznaczenia są małe, nakładają się albo nie odpowiadają planowi montażowemu.

Dobra numeracja powinna umożliwiać identyfikację bez tworzenia własnych notatek przez ekipę. Zmiana znaku zespołu w późnej rewizji wymaga szczególnej ostrożności, jeśli wcześniejsza wersja trafiła już na produkcję, do pakowania lub na budowę.

Kolizje śrub, spoin i narzędzi

Model może pokazywać, że śruba mieści się w otworze, ale nie zawsze odpowiada na pytanie, czy można ją rzeczywiście włożyć i zamontować. Należy sprawdzić przestrzeń przy blachach, żebrach, profilach i sąsiednich łącznikach. Potrzebny jest też dostęp do wykonania spoiny, jej kontroli oraz przygotowania i zabezpieczenia powierzchni w zakresie wynikającym ze specyfikacji.

Rysunki warsztatowe konstrukcji stalowej powinny być oceniane również pod kątem kolejności scalania. Część łatwa do przyspawania na początku może zamknąć dostęp do połączenia wykonywanego później. Z kolei detal możliwy do wykonania w wytwórni nie musi być równie prosty podczas montażu w ograniczonej przestrzeni.

Niezgodność z fundamentami i innymi branżami

Typowym źródłem problemów jest rozbieżność między planem kotew a podstawami słupów. Dotyczy to nie tylko samego rozstawu, lecz także orientacji, osi, poziomów i przestrzeni potrzebnej do montażu. Praktyczne skutki takich niespójności opisuje materiał o fundamentach pod konstrukcję stalową.

Kolizje mogą dotyczyć również obudowy, instalacji, bram, urządzeń, pomostów i schodów. Otwór wykonany bez konsultacji może znaleźć się w miejscu istotnym dla pracy elementu, a wspornik przesunięty pod instalację może zmienić sposób przekazywania obciążeń. Dlatego koordynacja nie może ograniczać się do wizualnego sprawdzenia, czy obiekty w modelu nie przecinają się.

Nieaktualna rewizja na produkcji

Nawet bezbłędne rysunki warsztatowe konstrukcji stalowej nie spełnią swojej funkcji, jeżeli warsztat korzysta ze starej wersji. Ryzyko rośnie, gdy dokumenty są przesyłane wieloma kanałami, pliki mają podobne nazwy, a papierowe wydruki pozostają przy stanowiskach po publikacji zmian.

Kontrola rewizji powinna obejmować nie tylko arkusz elementu. Trzeba sprawdzić, czy zmiana została wprowadzona do modelu, zespołu współpracującego, zestawienia materiałowego, planu montażowego i danych produkcyjnych. Jeżeli część została już wykonana, konieczna jest również decyzja dotycząca jej dalszego wykorzystania lub korekty.

Samowolne zmiany wytwórni

Warsztat dysponuje cenną wiedzą technologiczną i powinien zgłaszać rozwiązania trudne albo niepraktyczne. Nie oznacza to jednak prawa do samodzielnego zmieniania istotnych elementów projektu. Pozornie niewielkie przesunięcie otworu, skrócenie spoiny, usunięcie żebra czy zmiana blachy może wpływać na nośność, sztywność, stateczność, zmęczenie, trwałość lub montaż.

Wpływu zmiany nie można oceniać wyłącznie na podstawie wyglądu detalu. W niektórych przypadkach znaczenie ma zachowanie całego ustroju, co pokazuje szerszy temat analizy stateczności konstrukcji. Propozycja technologiczna powinna więc trafić do osoby odpowiedzialnej za projekt i posiadającej kompetencje do oceny wpływu zmiany, a zatwierdzone rozwiązanie musi zostać wprowadzone do właściwych dokumentów.

Kontrola krzyżowa przed zwolnieniem do produkcji

Skuteczna kontrola polega na porównaniu kilku poziomów dokumentacji:

1. Część względem zespołu: czy jej geometria, materiał i orientacja odpowiadają gotowemu elementowi?
2. Zespół względem projektu: czy przekroje, połączenia i położenie są zgodne z rozwiązaniem konstrukcyjnym?
3. Zespół względem planu montażowego: czy znak i lokalizacja są jednoznaczne?
4. Rysunki względem zestawień: czy liczby, oznaczenia i opisy części są spójne?
5. Konstrukcja względem innych branż: czy sprawdzono fundamenty, obudowę, instalacje i technologię?
6. Rewizja względem wydania produkcyjnego: czy wszystkie strony korzystają z tej samej wersji?

Nie należy wpisywać jednej klasy wykonania, tolerancji, poziomu jakości lub zakresu kontroli jako rozwiązania odpowiedniego dla każdej konstrukcji. Wymagania powinny zostać ustalone dla konkretnego projektu w jego dokumentacji i specyfikacji wykonania, z uwzględnieniem właściwych norm. Rysunki warsztatowe konstrukcji stalowej mają te ustalenia prawidłowo przekazywać, a nie zastępować decyzje projektowe.

Warto też pamiętać, że ograniczenie liczby kilogramów stali nie jest jedynym kryterium dobrego rozwiązania. Artykuły o racjonalnym projektowaniu konstrukcji stalowych oraz o tym, dlaczego tańszy projekt konstrukcji hali może kosztować więcej, pokazują znaczenie wykonania, połączeń i montażu w ocenie całego projektu.

Przy dużej liczbie rewizji, napiętym harmonogramie albo podziale prac między kilka podmiotów warto rozważyć niezależne sprawdzenie dokumentacji przed uruchomieniem produkcji. Koszt kontroli jest zwykle łatwiejszy do przewidzenia niż skutki seryjnego powielenia niezgodnego detalu.

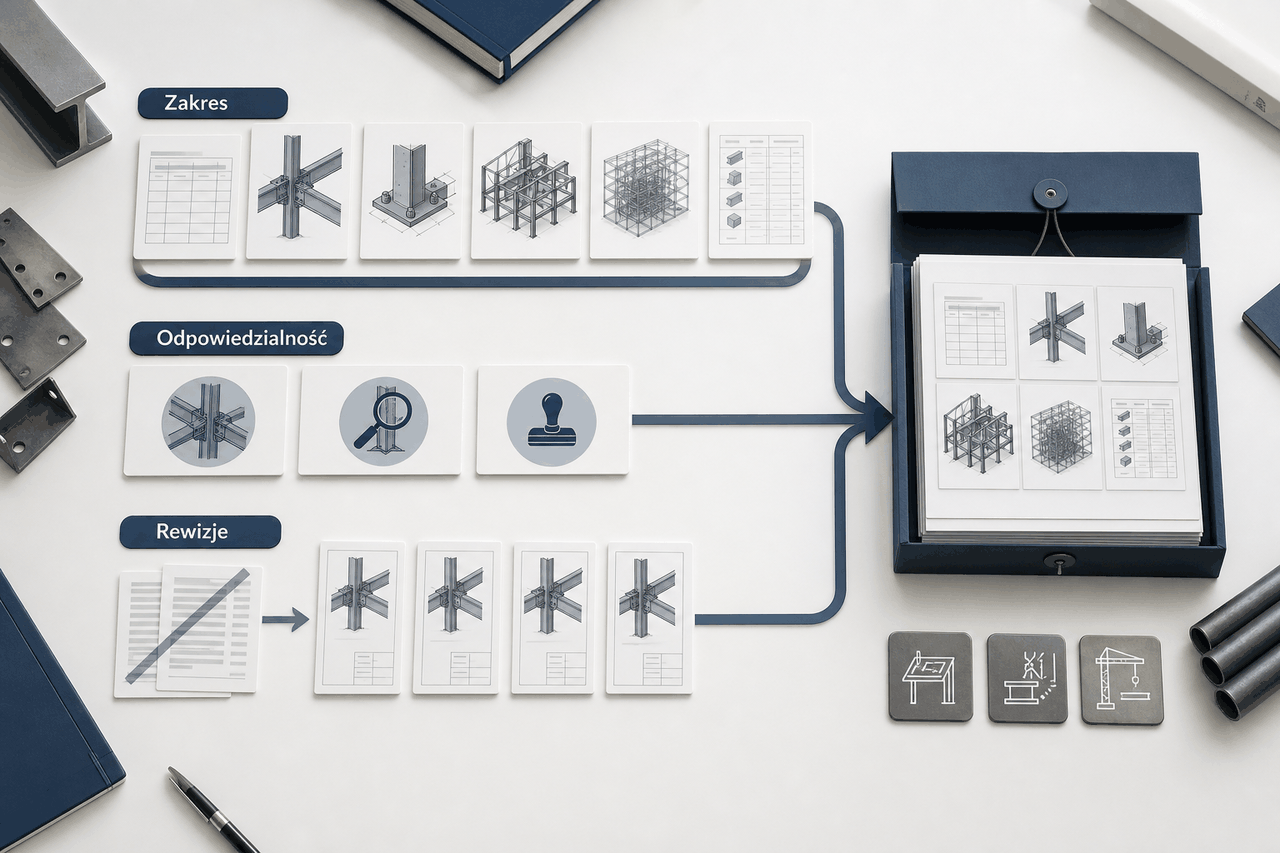

Podsumowanie: jak zamówić rysunki warsztatowe gotowe do wykorzystania?

Dobre zamówienie dokumentacji zaczyna się od jasnego określenia celu. Innego zakresu potrzebuje inwestor, który chce uzupełnić projekt przed wyborem wykonawcy, a innego producent przygotowujący elementy w konkretnej technologii. Sam zwrot „rysunki warsztatowe konstrukcji stalowej” może być rozumiany bardzo różnie, dlatego powinien zostać rozwinięty w zapytaniu i umowie.

Opisz oczekiwany zakres przekazania

Należy wskazać, czy przedmiotem zlecenia są rysunki zestawcze, rysunki elementów i zespołów, detale połączeń, plany montażowe, zestawienia materiałowe, model oraz ewentualne dane cyfrowe przeznaczone do produkcji. Warto też określić format plików, wersję papierową, podział na pakiety i sposób przekazywania kolejnych wydań.

Nie każdy projekt wymaga identycznego zestawu rezultatów. Dokumentacja niewielkiej konstrukcji wsporczej będzie zorganizowana inaczej niż pełny pakiet dla hali z wieloma strefami montażowymi. Istotne jest nie to, aby zamówić wszystkie możliwe dokumenty, lecz aby nie pozostawić luki między projektem, produkcją i montażem.

Przekaż kompletne i aktualne dane wejściowe

Autor opracowania powinien otrzymać aktualny projekt konstrukcji, rozwiązania połączeń, wymagania wykonawcze i potrzebne dane innych branż. Jeżeli część dokumentów pozostaje w opracowaniu, trzeba wskazać ich status i planowany termin przekazania. Rysunki warsztatowe konstrukcji stalowej przygotowane na podstawie nieaktualnego podkładu będą wymagały zmian niezależnie od jakości samego modelowania.

Ustal podział odpowiedzialności

Przed rozpoczęciem prac trzeba odpowiedzieć na podstawowe pytanie: kto projektuje połączenia? Należy też ustalić, kto sprawdza dokumentację, kto zatwierdza rozwiązania technologiczne i kto podejmuje decyzję o wydaniu do produkcji. Brak takiego podziału prowadzi do sytuacji, w której każdy zakłada, że ocenę węzła wykonał ktoś inny.

Jeżeli zakres ma obejmować więcej niż odwzorowanie gotowych rozwiązań, warto wcześniej omówić udział projektanta konstrukcji stalowych. Pozwala to prawidłowo rozdzielić opracowanie geometryczne od decyzji mających wpływ na pracę konstrukcji.

Dopasuj dokumentację do wytwórni i montażu

Rysunki warsztatowe konstrukcji stalowej powinny uwzględniać realny sposób wytwarzania, podział wysyłkowy, transport i kolejność montażu. Dlatego przed rozpoczęciem opracowania warto zebrać wymagania wybranej wytwórni: zasady numeracji, preferowane formaty przekazania, sposób organizacji zestawień i ograniczenia technologiczne.

Dopasowanie do wykonawcy nie może jednak oznaczać niekontrolowanej zmiany projektu. Jeżeli propozycja technologiczna wpływa na rozwiązanie konstrukcyjne, wymaga oceny i zatwierdzenia. Ostateczny komplet powinien pozostać zgodny z aktualnym projektem, specyfikacją wykonania, zestawieniami i uzgodnieniami branżowymi.

Uzgodnij kontrolę i zarządzanie rewizjami

Umowa powinna określać etapy przekazania, sposób zgłaszania uwag oraz zasady publikowania poprawek. Przydatne jest wydanie najpierw reprezentatywnych elementów lub węzłów, aby uzgodnić standard przed opracowaniem całego zestawu. Nie zastępuje to kontroli końcowej, ale ogranicza ryzyko powielenia niewłaściwego sposobu prezentacji.

Każda rewizja musi być identyfikowalna, a jej odbiorcy powinni wiedzieć, czy zmiana wpływa na rozpoczętą produkcję. Rysunki warsztatowe konstrukcji stalowej są gotowe do wykorzystania dopiero wtedy, gdy ich status jest równie jasny jak geometria.

Siedem pytań przed złożeniem zamówienia

1. Zakres: jakie rodzaje rysunków, zestawień, modeli i danych mają zostać przekazane?
2. Dane wejściowe: które dokumenty są zatwierdzone i kto odpowiada za ich aktualność?
3. Odpowiedzialność: kto projektuje połączenia, sprawdza dokumentację i zatwierdza zmiany?
4. Standard wykonania: jakie wymagania projektu i specyfikacji trzeba przenieść do dokumentacji?
5. Kontrola: jakie etapy sprawdzenia przewidziano przed wydaniem do produkcji?
6. Rewizje: jak będą oznaczane, przekazywane i wycofywane nieaktualne wersje?
7. Format: w jakiej postaci dokumentacja ma trafić do projektanta, wytwórni i montażu?

Kompletne rysunki warsztatowe konstrukcji stalowej nie są po prostu bardziej szczegółową wersją rzutu konstrukcji. To kontrolowany zestaw informacji, który musi łączyć założenia projektowe z technologią wykonania i montażem. O jego jakości decydują jednoznaczność, zgodność, czytelność oraz możliwość prześledzenia każdej zmiany.

Przed zamówieniem warto porównać oczekiwany zakres z pełną ofertą usług projektowych. Jeśli chcesz ustalić, jaka dokumentacja będzie potrzebna przed produkcją konstrukcji, prześlij dostępny projekt, aktualny etap inwestycji i oczekiwany zakres przez stronę kontaktową J-PROJECT. Pozwoli to rozdzielić projekt techniczny, wykonawczy i warsztatowy oraz przygotować zapytanie odpowiadające rzeczywistym potrzebom realizacji.
