Przebudowa hali stalowej – projekt, formalności i realizacja

Przebudowa hali stalowej często zaczyna się od pozornie prostego pomysłu: wykonania nowej bramy, montażu suwnicy, dobudowania antresoli, usunięcia słupa albo podwieszenia instalacji technologicznej. Dopiero podczas przygotowania robót okazuje się, że lokalna zmiana może wpływać na większą część konstrukcji, połączenia, stężenia, fundamenty, obudowę oraz sposób użytkowania całego obiektu.

Największym błędem jest potraktowanie istniejącej hali jak pustego budynku, do którego można swobodnie wprowadzić nową technologię. Konstrukcja pracuje jako układ. Przecięcie rygla, przesunięcie stężenia lub zwiększenie obciążenia jednej belki może zmienić drogę przekazywania sił aż do fundamentów. Jednocześnie sama nazwa nadana pracom przez inwestora lub wykonawcę nie rozstrzyga, czy mamy do czynienia z remontem, przebudową, rozbudową albo zmianą sposobu użytkowania.

Dobrze przygotowana przebudowa hali stalowej powinna więc rozpocząć się nie od zamówienia profili i ustalenia terminu montażu, lecz od zebrania danych o obiekcie. Potrzebne są informacje o rzeczywistej geometrii hali, stanie elementów, istniejących obciążeniach, wcześniejszych przeróbkach i planowanej technologii. Na tej podstawie można dobrać zakres inwentaryzacji, obliczeń, dokumentacji projektowej oraz procedur administracyjnych.

Ten przewodnik pokazuje praktyczną kolejność działań: od prawidłowego nazwania zamierzenia, przez ocenę konstrukcji i projekt wzmocnień, aż po formalności oraz organizację robót w użytkowanym obiekcie. Przebudowa hali stalowej wymaga indywidualnej analizy, dlatego artykuł nie zastępuje kwalifikacji dokonanej przez projektanta ani stanowiska właściwego organu administracji architektoniczno-budowlanej.

Przebudowa hali stalowej – co obejmuje i czym różni się od remontu lub rozbudowy?

Zanim powstanie projekt, trzeba możliwie precyzyjnie opisać planowane roboty. W języku potocznym niemal każda zmiana w istniejącym budynku bywa określana jako modernizacja. Prawo budowlane posługuje się jednak konkretnymi pojęciami, a ich znaczenie wpływa między innymi na zakres opracowania i kwalifikację formalną inwestycji.

Zgodnie z sensem definicji zawartej w art. 3 pkt 7a Prawa budowlanego przebudowa polega na wykonywaniu robót budowlanych, w wyniku których zmieniają się parametry użytkowe lub techniczne istniejącego obiektu, z ustawowymi zastrzeżeniami dotyczącymi parametrów charakterystycznych. Aktualną treść definicji i pozostałych przepisów należy każdorazowo sprawdzić w oficjalnym tekście aktualnej wersji ustawy – Prawo budowlane w ELI.

W praktyce przebudowa hali stalowej może dotyczyć konstrukcji głównej, konstrukcji drugorzędnych, obudowy, fundamentów, elementów wsporczych lub układu funkcjonalnego. Nie oznacza to jednak, że każde zadanie z poniższej listy automatycznie będzie przebudową w rozumieniu ustawy. O kwalifikacji decyduje rzeczywisty zakres oraz skutek robót, a nie nazwa wpisana do zapytania ofertowego.

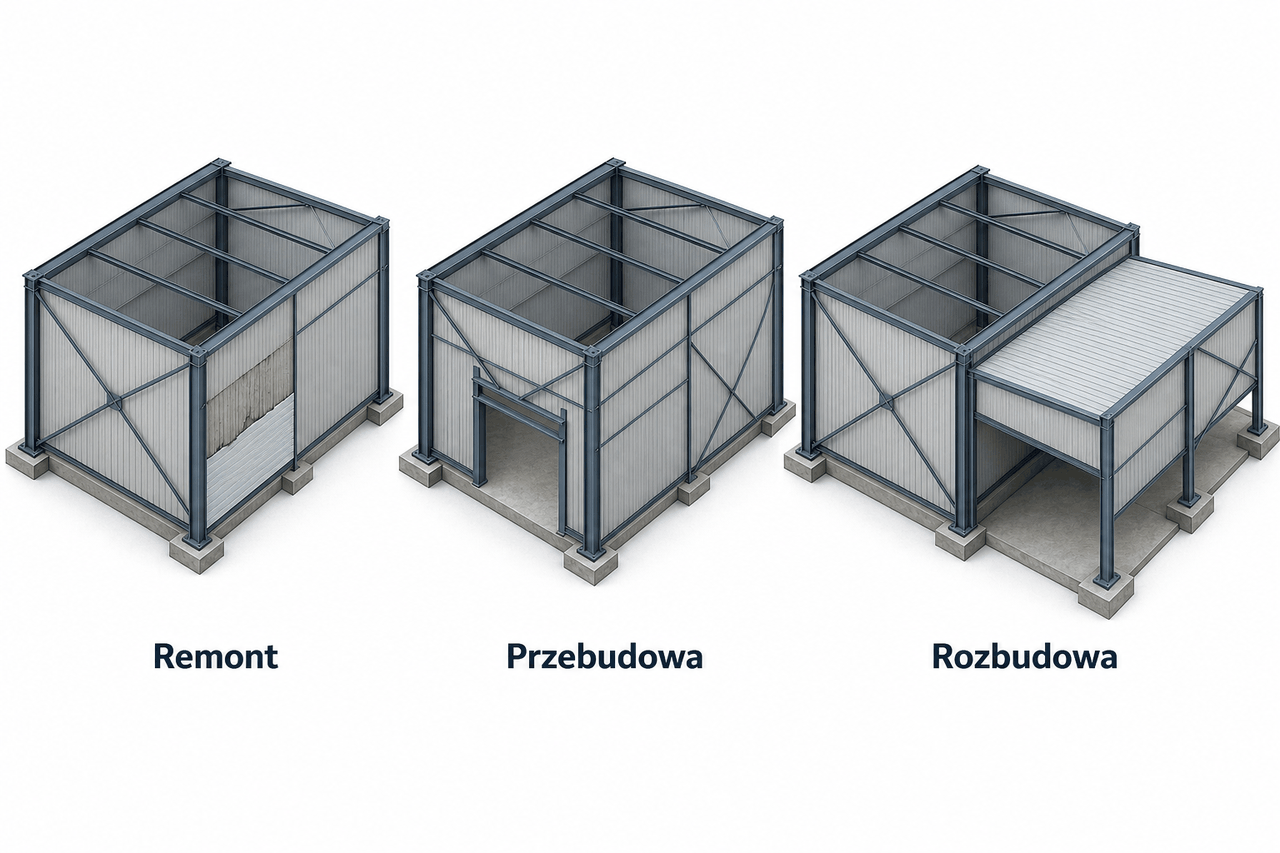

Przebudowa, remont i rozbudowa – najważniejsze różnice

Remont służy odtworzeniu stanu pierwotnego istniejącego obiektu, przy czym dopuszczalne jest zastosowanie innych wyrobów budowlanych niż użyte pierwotnie. Naprawa zabezpieczenia antykorozyjnego, wymiana uszkodzonego fragmentu obudowy albo odtworzenie elementu mogą być remontem, jeżeli nie prowadzą do zmiany parametrów użytkowych lub technicznych. Granica nie zawsze jest jednak oczywista.

Jeżeli wymieniana belka otrzymuje inny przekrój, zmienia się jej podparcie, połączenia lub sposób przekazywania obciążeń, nie należy automatycznie zakładać, że jest to zwykłe odtworzenie. Wstawienie elementu „mocniejszego” może zwiększyć sztywność części układu, zmienić rozkład sił i przenieść większe reakcje na słupy oraz fundamenty. Taka ingerencja wymaga oceny konstruktora nawet wtedy, gdy geometria hali z zewnątrz pozostaje bez zmian.

Rozbudowa i nadbudowa są natomiast kwalifikowane przez Prawo budowlane jako budowa. Dobudowanie nowej nawy, powiększenie powierzchni budynku lub wykonanie dodatkowej kondygnacji nie powinno być bezrefleksyjnie nazywane przebudową. Jedno zamierzenie może przy tym łączyć różne rodzaje robót, na przykład rozbudowę hali z przebudową istniejącej ramy i remontem obudowy.

Osobom porządkującym założenia inwestycji może pomóc szerszy przewodnik o hali stalowej i jej podstawowych elementach. Z kolei sposób pracy głównego układu nośnego opisujemy w materiale dotyczącym projektowania konstrukcji stalowych.

Typowe zamierzenia wymagające indywidualnej kwalifikacji

• Nowe otwory w ścianach lub dachu – mogą wymagać przecięcia rygli ściennych, płatwi, stężeń albo zmiany podparcia obudowy. Znaczenie ma nie tylko wymiar otworu, lecz także jego położenie względem konstrukcji.
• Usunięcie lub przesunięcie słupa – zwykle prowadzi do zmiany schematu statycznego i wymaga zaprojektowania elementu przejmującego dotychczasowe reakcje.
• Zmiana układu stężeń – może wpływać na stateczność całej nawy oraz przekazywanie sił poziomych. Nie należy usuwać stężenia tylko dlatego, że koliduje z bramą lub maszyną.
• Budowa antresoli – wymaga ustalenia przeznaczenia, obciążeń, komunikacji i sposobu posadowienia. Wprowadzenie jej do istniejącego wnętrza omawia szerzej artykuł o projekcie antresoli stalowej.
• Montaż suwnicy lub zmiana urządzenia – wpływa na belki podsuwnicowe, słupy, stężenia, połączenia i fundamenty. Istotne są rzeczywiste dane urządzenia oraz sposób jego pracy.
• Zmiana obudowy – może zmieniać ciężar, sposób mocowania, współpracę z konstrukcją i rozwiązania przegród zewnętrznych. Punkt wyjścia stanowi rozpoznanie istniejącego systemu, opisane także w materiale o obudowie hali przemysłowej.
• Fundamenty pod urządzenia – trzeba sprawdzić ich relację z fundamentami budynku, posadzką, instalacjami podziemnymi oraz oddziaływaniem maszyny.

Praktyczna kwalifikacja zamierzenia

• Odtworzenie uszkodzonego elementu: możliwy remont; trzeba sprawdzić, czy nie zmienia się schemat, przekrój, podparcie lub połączenie.
• Nowa brama w elewacji: możliwa przebudowa; trzeba ustalić ingerencję w przegrodę zewnętrzną, słupy, rygle i stężenia.
• Antresola wewnętrzna: możliwa przebudowa albo zakres obejmujący inne kwalifikacje; trzeba sprawdzić sposób podparcia, obciążenia oraz wpływ na użytkowanie i warunki bezpieczeństwa.
• Dobudowanie nawy: rozbudowa będąca budową; trzeba skoordynować nową część z istniejącą konstrukcją i fundamentami.
• Nowa linia produkcyjna: możliwe roboty konstrukcyjne i zmiana sposobu użytkowania; trzeba ocenić obciążenia, warunki pracy, ochrony przeciwpożarowej i środowiskowe.

Przebudowa a zmiana sposobu użytkowania

Przebudowa hali stalowej może być powiązana ze zmianą sposobu użytkowania, ale są to odrębne zagadnienia. Nowa produkcja, inny sposób magazynowania albo montaż wyposażenia mogą zmienić warunki bezpieczeństwa pożarowego, pracy, ochrony środowiska bądź wielkość i układ obciążeń. Wtedy konieczna jest równoległa analiza art. 71 Prawa budowlanego.

Nie każda wymiana maszyny oznacza zmianę sposobu użytkowania i nie każda zmiana funkcji musi prowadzić do przebudowy konstrukcji. Nie wolno jednak rozpatrywać tych tematów oddzielnie, jeżeli nowy proces wpływa na obciążenia, drogi transportowe, wydzielenia pożarowe albo instalacje. W określonych ustawowo przypadkach zgłoszenie zmiany sposobu użytkowania wymaga ekspertyzy technicznej. Nie oznacza to, że każde rozpoznanie hali należy nazywać ekspertyzą.

Przed zleceniem projektu warto przygotować krótki opis stanu istniejącego i planowanych zmian. Można przekazać go wraz z dostępnymi rysunkami do wstępnej konsultacji, aby ustalić, jakiej dokumentacji i rozpoznania może wymagać planowana przebudowa hali stalowej.

Ocena istniejącej konstrukcji przed rozpoczęciem projektu

Projektowanie zmian bez znajomości obiektu przypomina pracę na założeniach, których nikt nie potwierdził. Archiwalny rysunek może nie uwzględniać późniejszych napraw, kolizji usuniętych podczas montażu, zmian technologicznych ani przeróbek wykonanych przez kolejnych użytkowników. Dlatego przebudowa hali stalowej wymaga porównania dokumentacji z rzeczywistym stanem konstrukcji.

Zakres rozpoznania powinien wynikać z planowanych robót. Innych informacji potrzeba do wykonania niewielkiego otworu w ścianie, innych do montażu antresoli, a jeszcze innych do zmiany suwnicy lub usunięcia słupa. Nie chodzi o mierzenie całej hali „na wszelki wypadek”, lecz o objęcie analizą wszystkich elementów, na które zmiana może rzeczywiście oddziaływać.

Dokumenty, które warto zebrać

Pierwszym krokiem jest przegląd materiałów pozostających w posiadaniu właściciela, zarządcy, wykonawcy lub poprzedniego użytkownika. Przydatne mogą być:

• projekt pierwotny obiektu wraz z obliczeniami i rysunkami konstrukcji;
• dokumentacja późniejszych przebudów, napraw, rozbudów i zmian technologicznych;
• rysunki wykonawcze lub warsztatowe konstrukcji stalowej;
• dokumentacja fundamentów, posadzki oraz rozpoznania podłoża, jeśli jest dostępna;
• dzienniki budowy i dokumenty związane z wcześniejszymi robotami;
• protokoły okresowych kontroli, zalecenia pokontrolne oraz dokumentacja napraw;
• dane suwnic, urządzeń, instalacji, podwieszeń i systemów składowania;
• informacje o zdarzeniach mogących wpływać na konstrukcję, takich jak uderzenia pojazdów, przecieki, awarie lub pożar.

Brak części materiałów nie wyklucza inwestycji. Oznacza jednak, że większą liczbę danych trzeba będzie ustalić w terenie. W skrajnych przypadkach konieczne mogą być odkrywki, pomiary grubości, identyfikacja materiału lub lokalne badania elementów i podłoża. Ich zakres ustala się po analizie celu robót oraz dostępnych informacji, a nie według jednego szablonu dla wszystkich hal.

Przygotowanie danych wejściowych można uporządkować, korzystając z zasad opisanych w artykule o analizie konstrukcji budowlanych. Jeżeli nie wiadomo, które materiały mają znaczenie, warto skonsultować listę dokumentów i pomiarów przed zamówieniem pełnej inwentaryzacji.

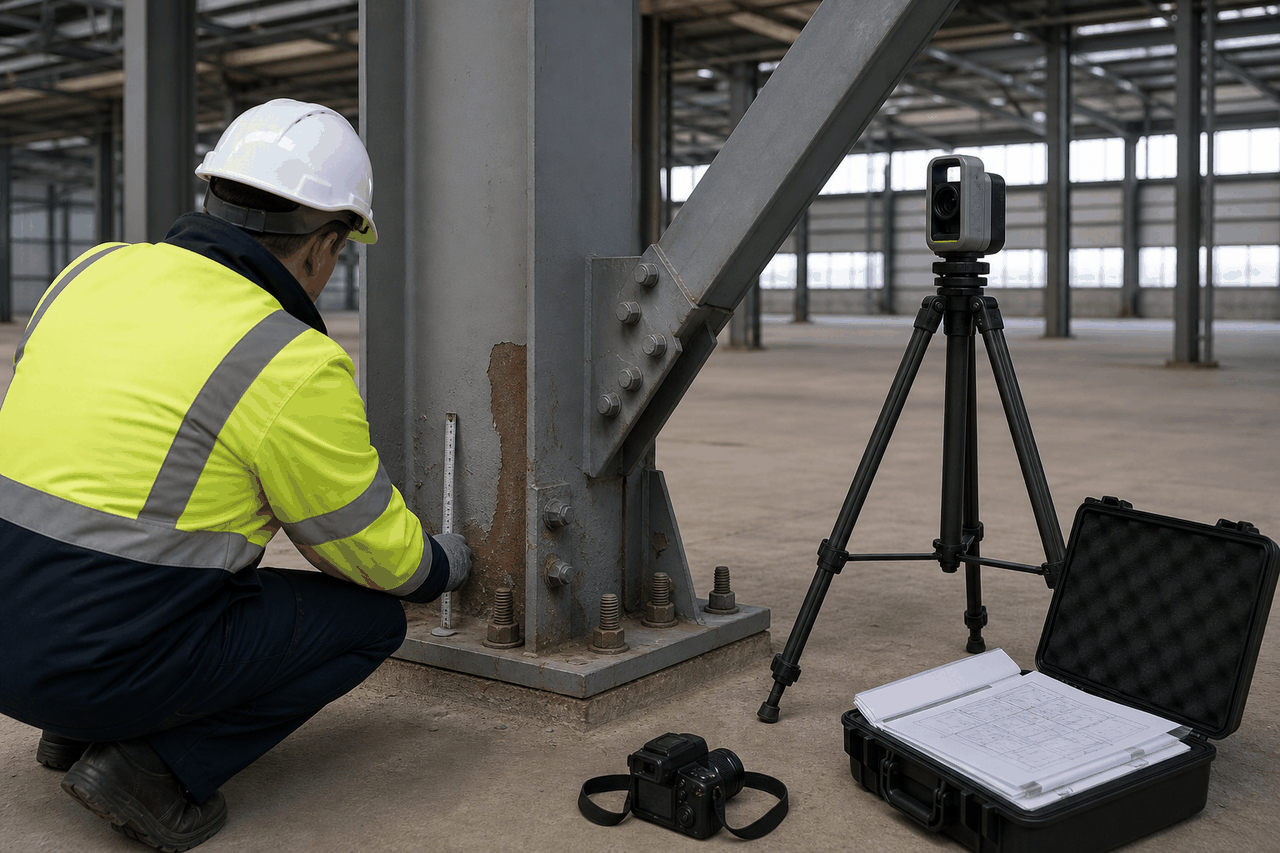

Co powinna obejmować inwentaryzacja?

Inwentaryzacja nie jest wyłącznie pomiarem długości i szerokości hali. Dla konstruktora istotna jest geometria ustroju nośnego: rozstawy i wysokości, przekroje elementów, podparcia, stężenia, połączenia oraz relacja konstrukcji stalowej z fundamentami i obudową. Trzeba też ustalić, czy schemat widoczny na rysunkach odpowiada temu, co wykonano.

W zależności od zamierzenia sprawdza się między innymi rygle ram, słupy, płatwie, rygle ścienne, belki podsuwnicowe, tężniki, przewiązki, blachy podstaw, kotwy oraz dostępne fragmenty fundamentów. Szczególnej uwagi wymagają miejsca, w których planowane jest cięcie, spawanie, wiercenie, dodanie podparcia lub przyłożenie nowego obciążenia.

Pomiar przekroju nie zawsze wystarcza. Istotne są również połączenia: liczba i rozmieszczenie śrub, blachy węzłowe, żebra, spoiny, dociski, mimośrody oraz stan strefy węzła. Jeżeli nie można bezpiecznie potwierdzić rozwiązania bez odkrywki, nie powinno się uzupełniać braków na podstawie przypuszczeń.

Oględziny stanu technicznego

Podczas wizji lokalnej należy odnotować zauważalne deformacje, pęknięcia, ubytki korozyjne, uszkodzenia mechaniczne, poluzowane lub brakujące łączniki, ślady nieszczelności i nieudokumentowane przeróbki. Szczególnie istotne są lokalne wycięcia w elementach, przypadkowe otwory, dospawane wsporniki oraz usunięte stężenia.

Zdjęcia pomagają zaplanować dalsze działania, ale diagnoza konstrukcji nie powinna opierać się wyłącznie na fotografiach. Perspektywa może zniekształcać geometrię, warstwy zabezpieczeń zasłaniają powierzchnię stali, a wiele połączeń znajduje się poza zasięgiem aparatu. Przebudowa hali stalowej wymaga danych pozwalających zbudować wiarygodny schemat obliczeniowy, a nie tylko ogólnego obrazu wnętrza.

Stan słupów i rygli trzeba analizować także pod kątem zjawisk statecznościowych. Praktyczne wprowadzenie do tych zagadnień zawierają materiały o wyboczeniu słupa oraz zwichrzeniu belki. Nie oznacza to, że każda nierówność świadczy o awarii. Jej znaczenie powinien ocenić projektant na podstawie pomiarów, schematu i obciążeń.

Obciążenia istniejące i projektowane

Rozpoznanie konstrukcji trzeba połączyć z inwentaryzacją sposobu użytkowania. Należy ustalić, co obecnie obciąża halę i co ma pojawić się po zmianie. Dotyczy to nie tylko dużych maszyn. Znaczenie mogą mieć instalacje prowadzone pod dachem, kanały, rurociągi, podesty serwisowe, składowanie, transport wewnętrzny, suwnice, podwieszenia oraz zmiany warstw dachu i ścian.

Dane nie powinny ograniczać się do łącznego ciężaru urządzenia. Projektant potrzebuje informacji o punktach podparcia, sposobie zamocowania, położeniu środka ciężkości, charakterze oddziaływania oraz wymaganiach dostawcy technologii. Jeśli urządzenie nie zostało jeszcze wybrane, trzeba jasno oznaczyć przyjęte założenia i później je zweryfikować.

Warto też sprawdzić, czy podczas wieloletniego użytkowania nie doszło do kumulacji niewielkich zmian. Pojedynczy przewód lub wspornik może mieć ograniczone znaczenie, ale liczne podwieszenia wykonane bez wspólnej analizy tworzą stan inny niż pierwotnie projektowany.

Inwentaryzacja, ocena techniczna i ekspertyza

Inwentaryzacja opisuje stan zastany: geometrię, elementy, połączenia i zauważalne uszkodzenia. Ocena techniczna służy przeanalizowaniu określonego problemu i sformułowaniu wniosków dotyczących stanu lub możliwości wykonania robót. Ekspertyza techniczna jest opracowaniem o pogłębionym charakterze, którego zakres wynika z celu, stanu obiektu oraz ewentualnej podstawy prawnej.

Nie każde rozpoznanie potrzebne do projektu jest ustawową ekspertyzą. Jednocześnie przy określonych zmianach sposobu użytkowania art. 71 Prawa budowlanego przewiduje obowiązek dołączenia ekspertyzy technicznej. Zakres projektu technicznego i sposób przedstawiania rozwiązań konstrukcyjnych opisuje oficjalne rozporządzenie w sprawie szczegółowego zakresu i formy projektu budowlanego wraz z późniejszymi zmianami.

Ostatecznie celem rozpoznania nie jest stworzenie obszernego raportu bez związku z inwestycją. Ma ono ograniczyć ryzyko, że przebudowa hali stalowej zostanie zaprojektowana dla obiektu istniejącego jedynie na archiwalnym rysunku, a nie dla hali stojącej w rzeczywistości.

Projekt przebudowy: obliczenia, wzmocnienia i dokumentacja wykonawcza

Po zebraniu danych można przejść do właściwego projektowania. Na tym etapie przebudowa hali stalowej przestaje być listą oczekiwanych zmian, a staje się konkretnym zadaniem konstrukcyjnym. Projektant musi ustalić, jak pracuje istniejący układ, co zmieni się podczas robót oraz jak bezpiecznie przejść ze starego schematu do nowego.

Lokalny charakter prac nie zawsze oznacza lokalny zakres obliczeń. Nowy otwór może wymagać przełożenia stężenia, przełożenie stężenia zmienia przekazywanie sił poziomych, a te trafiają do innych słupów i fundamentów. Podobnie wzmocnienie belki nie rozwiązuje problemu, jeżeli jej połączenie lub podpora nie może przyjąć zwiększonej reakcji.

Model istniejącej i projektowanej konstrukcji

Model obliczeniowy powinien odzwierciedlać rzeczywisty schemat hali w zakresie istotnym dla zadania. Obejmuje to geometrię, przekroje, podpory, stężenia, charakter połączeń oraz sposób przyłożenia obciążeń. Nie zawsze trzeba modelować każdy drobny element, ale nie wolno pomijać części decydujących o pracy układu.

W istniejącej hali wyzwaniem jest ustalenie, które założenia można przyjąć na podstawie dokumentacji, a które wymagają potwierdzenia. Konstrukcja mogła zostać wykonana inaczej niż na rysunku, a późniejsze zmiany mogły wpłynąć na sztywność i podparcie elementów. Wszystkie niepewności istotne dla wyniku powinny zostać rozpoznane albo potraktowane w sposób bezpieczny i jawnie opisany.

W zależności od złożoności zadania stosuje się odpowiednie modele i metody analizy. Przydatne wprowadzenie do modelowania numerycznego znajduje się w artykule o analizie MES konstrukcji. Sam rozbudowany model nie gwarantuje jednak prawidłowego projektu. Najważniejsze są właściwy schemat, dane wejściowe, interpretacja wyników i zgodność z rzeczywistym obiektem.

Nośność, użytkowalność i stateczność

Analiza obejmuje stany graniczne nośności i użytkowalności w zakresie odpowiadającym skutkom ingerencji. Trzeba sprawdzić nie tylko element, który jest bezpośrednio zmieniany, ale również połączenia, podpory i elementy przejmujące nowe reakcje. Znaczenie mają także ugięcia, przemieszczenia i zachowanie konstrukcji istotne dla obudowy, urządzeń oraz prawidłowej eksploatacji.

Stateczność rozpatruje się lokalnie i globalnie. Słup może mieć wystarczający przekrój w prostym sprawdzeniu, a mimo to jego zachowanie zależy od długości wyboczeniowej, podparcia bocznego, połączeń i sztywności całej ramy. Podobnie rygiel wymaga uwzględnienia warunków zabezpieczenia przed utratą stateczności. Szersze spojrzenie na te zależności przedstawia artykuł o analizie stateczności konstrukcji.

Przebudowa hali stalowej może też zmienić rozkład sztywności. Dodanie bardzo sztywnego wzmocnienia w jednym miejscu nie zawsze jest neutralne dla reszty układu. Obciążenia mogą zostać przyciągnięte przez nowy element i skierowane do węzłów, które wcześniej pracowały inaczej.

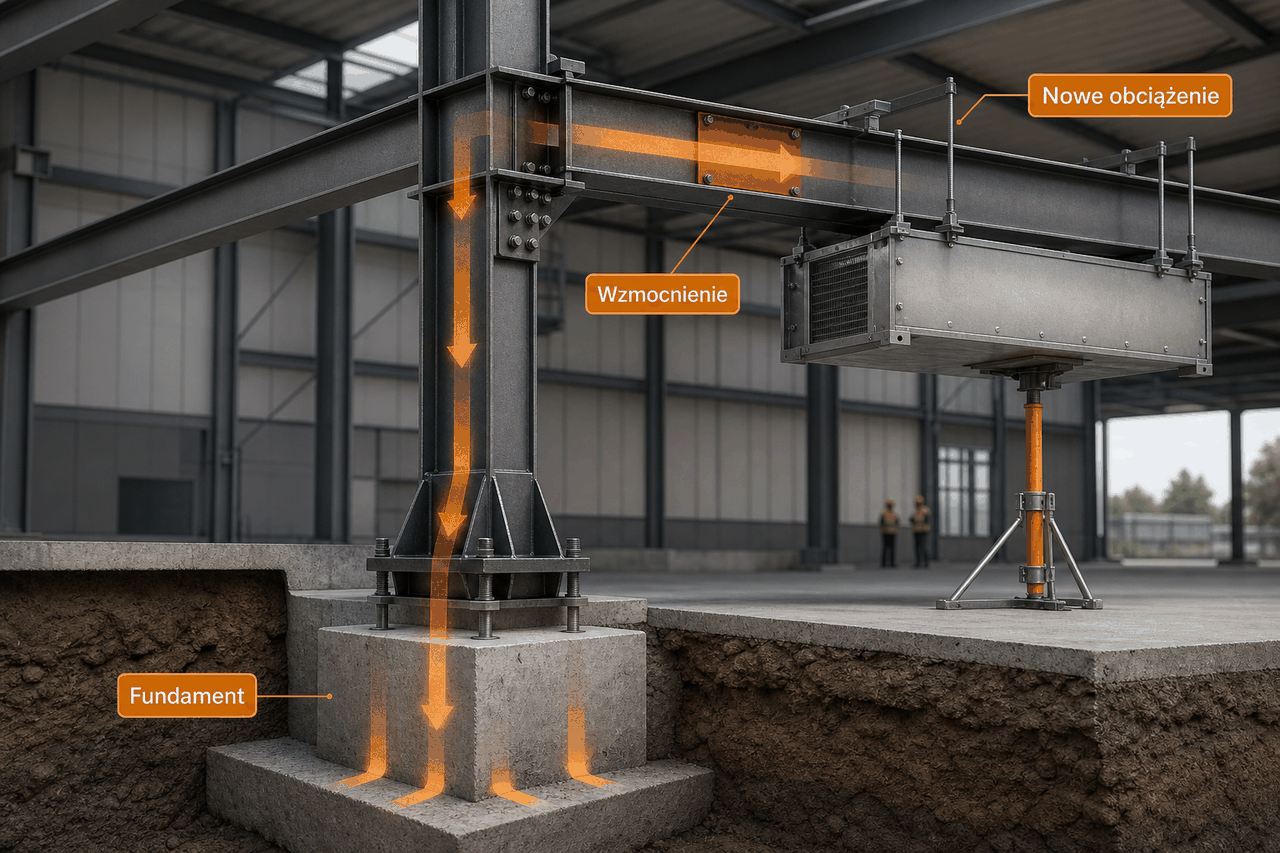

Droga obciążenia aż do fundamentów

Każde nowe obciążenie musi zostać przekazane przez konstrukcję do podłoża. Jeżeli projekt obejmuje podtorze suwnicy, antresolę, urządzenie na dachu albo podwieszenie technologiczne, trzeba prześledzić całą drogę sił. Sprawdzeniu mogą podlegać belki, słupy, stężenia, połączenia, blachy podstaw, kotwy i fundamenty.

Wzmocnienie części nadziemnej nie jest kompletne, jeśli nie wiadomo, czy fundament może przyjąć zmienione reakcje. Problemem bywa brak dokumentacji fundamentów lub ograniczony dostęp do ich geometrii. Wtedy potrzebne mogą być odkrywki, dodatkowe rozpoznanie lub rozwiązanie, które przekazuje obciążenia na niezależny układ. Zagadnienia koordynacji konstrukcji i posadowienia rozwija materiał o projekcie fundamentów hali stalowej.

Możliwe sposoby wzmocnienia

Nie istnieje jedno uniwersalne wzmocnienie dla każdej hali. Rozwiązanie zależy od schematu, miejsca, dostępności montażowej, stanu stali, technologii zakładu oraz możliwości czasowego odciążenia konstrukcji. Rozważane warianty mogą obejmować:

• dodanie blach, żeber lub profili współpracujących z istniejącym elementem;
• wprowadzenie nowego stężenia lub zmianę układu tężników;
• dodanie podpory, ramy lub niezależnej konstrukcji wsporczej;
• wymianę elementu po wcześniejszym podparciu i odciążeniu;
• zmianę połączenia albo wykonanie nowego węzła przekazującego siły;
• wzmocnienie, powiększenie lub wykonanie niezależnego fundamentu;
• zmianę koncepcji technologicznej tak, aby ograniczyć ingerencję w istniejącą halę.

Najlżejsze rozwiązanie nie zawsze jest najtańsze w realizacji. Skomplikowane dospawanie blach pod dachem czynnej hali może być bardziej kłopotliwe niż montaż prostego, niezależnego układu. Projektant powinien uwzględniać dostęp, tolerancje, kolejność spawania lub skręcania, zabezpieczenia istniejących powierzchni i możliwość kontroli wykonania.

Stany montażowe i kolejność robót

Konstrukcja musi być bezpieczna nie tylko po zakończeniu prac. Często najbardziej wymagający jest moment, w którym stary element został już przecięty, a nowy układ nie pracuje jeszcze w całości. Dlatego kolejność robót jest częścią rozwiązania konstrukcyjnego, a nie wyłącznie decyzją brygady montażowej.

Dokumentacja powinna określać potrzebne podparcia tymczasowe, odciążenie elementów, kolejność demontażu, wykonanie nowych połączeń i moment usunięcia podpór. Należy też przewidzieć, jak zachować stateczność przestrzenną po czasowym usunięciu stężenia oraz w jaki sposób kontrolować przemieszczenia.

Przebudowa hali stalowej w czynnym zakładzie wymaga powiązania etapów konstrukcyjnych z harmonogramem produkcji. Jeżeli inwestor może zatrzymać tylko fragment linii, projekt montażu powinien powstać z uwzględnieniem tego ograniczenia. Późne przekazanie informacji o dostępie lub wymaganym terminie postoju może wymusić zmianę przygotowanego rozwiązania.

Projekt techniczny, wykonawczy i warsztatowy

Projekt budowlany ma ustawową strukturę, a projekt techniczny zawiera rozwiązania właściwe dla danej inwestycji, w tym odpowiednio rozwiązania konstrukcyjne i wyniki obliczeń. Zakres należy dostosować do charakteru zamierzenia. Więcej o roli tej części dokumentacji wyjaśnia artykuł o projekcie technicznym konstrukcji.

Nie należy utożsamiać projektu technicznego z całą dokumentacją potrzebną warsztatowi i ekipie montażowej. Przy przebudowie przydatne są rysunki wykonawcze i warsztatowe pokazujące geometrię elementów, detale połączeń, zestawienia, tolerancje, zakres demontażu oraz kolejność prac. Różnice i praktyczną zawartość dokumentacji realizacyjnej omawiamy w przewodniku o projekcie wykonawczym hali stalowej.

Zakres opracowania powinien zostać uzgodniony przed zawarciem umowy. Warto wskazać, kto odpowiada za inwentaryzację, obliczenia, projekt techniczny, detale warsztatowe, projekt podpór tymczasowych i aktualizację dokumentacji po odkrywkach. J-PROJECT może skonsultować zakres projektu technicznego, wykonawczego lub warsztatowego dla konkretnej przebudowy hali stalowej, ale rozwiązanie można określić dopiero po zapoznaniu się z obiektem i planowaną zmianą.

Pozwolenie, zgłoszenie i organizacja robót w użytkowanej hali

Pytanie „pozwolenie czy zgłoszenie?” pojawia się zwykle na początku rozmowy o inwestycji. Nie da się jednak udzielić poprawnej odpowiedzi wyłącznie na podstawie informacji, że planowana jest przebudowa hali stalowej. Tryb zależy od rodzaju obiektu, rzeczywistego zakresu robót, ingerencji w elementy konstrukcyjne i przegrody zewnętrzne, a także od przepisów szczególnych oraz ewentualnej zmiany sposobu użytkowania.

Zasadą ogólną Prawa budowlanego jest obowiązek uzyskania pozwolenia na budowę, natomiast wyjątki wynikają z ustawy, w szczególności z regulacji omawianych w kontekście art. 28–30. Nie należy rozszerzać wyjątków przez analogię ani przenosić uproszczeń dotyczących określonych budynków jednorodzinnych na typową halę przemysłową.

Jak ustalić właściwy tryb?

Najpierw trzeba opisać zamierzenie w sposób techniczny. Informacja „wykonanie nowej bramy” jest niewystarczająca. Należy ustalić, czy otwór przecina elementy konstrukcyjne, czy zmienia przegrodę zewnętrzną, czy wymaga przełożenia instalacji oraz czy wpływa na warunki ochrony przeciwpożarowej. Dopiero taki opis pozwala analizować przepisy.

Przydatnym źródłem informacji są oficjalne procedury budowlane Głównego Urzędu Nadzoru Budowlanego. GUNB wskazuje również, że w razie wątpliwości dotyczących właściwego trybu inwestor powinien zwrócić się do miejscowo właściwego organu administracji architektoniczno-budowlanej. Projektant kwalifikuje zakres techniczny i przygotowuje dokumentację, ale nie powinien obiecywać rozstrzygnięcia organu bez analizy sprawy.

Przebudowa hali stalowej może wymagać osobnego sprawdzenia, jeżeli obiekt jest zabytkiem lub znajduje się na obszarze objętym ochroną, inwestycja wiąże się z uwarunkowaniami środowiskowymi, wpływa na ochronę przeciwpożarową albo wymaga odstępstwa od przepisów techniczno-budowlanych. Takich okoliczności nie należy traktować jako dodatku analizowanego dopiero po zakończeniu projektu.

Zmiana sposobu użytkowania

Jeżeli nowa działalność zmienia warunki bezpieczeństwa pożarowego, pracy, ochrony środowiska albo wielkość bądź układ obciążeń, trzeba przeanalizować procedurę zmiany sposobu użytkowania. Dotyczy to na przykład sytuacji, w której magazyn ma zostać przeznaczony na produkcję, zmienia się rodzaj składowania albo wprowadzana jest technologia istotnie oddziałująca na obiekt.

Jeżeli zmiana sposobu użytkowania wymaga robót objętych pozwoleniem na budowę, rozstrzygnięcie w tej sprawie następuje w decyzji o pozwoleniu. Oficjalne formularze dotyczące pozwolenia, zgłoszenia robót i zmiany sposobu użytkowania są dostępne w rządowym serwisie E-BUDOWNICTWO.

Nie wolno dzielić jednego zamierzenia wyłącznie po to, aby oceniać technologię i roboty konstrukcyjne niezależnie. Jeżeli montaż linii wymaga wykonania fundamentów, otworów, konstrukcji wsporczych i zmian instalacyjnych, całość powinna zostać skoordynowana funkcjonalnie oraz formalnie.

Praktyczna kolejność przygotowania formalności

1. Zdefiniować zakres. Opisać stan istniejący, planowaną funkcję, roboty konstrukcyjne, instalacyjne i dotyczące obudowy.
2. Sprawdzić uwarunkowania. Zweryfikować kwestie planistyczne, ochronę obiektu lub obszaru oraz inne ograniczenia dotyczące inwestycji.
3. Zakwalifikować zamierzenie. Przeanalizować przebudowę, remont, rozbudowę i zmianę sposobu użytkowania w świetle aktualnych przepisów.
4. Przygotować właściwy projekt i załączniki. Zakres dokumentacji powinien odpowiadać procedurze i rzeczywistemu zakresowi robót.
5. Złożyć wniosek albo zgłoszenie. Należy użyć właściwego formularza oraz dołączyć wymagane dokumenty.
6. Spełnić obowiązki przed rozpoczęciem prac. Ich zakres zależy od procedury, rodzaju robót i organizacji procesu budowlanego.

Stan prawny należy zweryfikować bezpośrednio przed publikacją oraz przed rozpoczęciem procedur, na podstawie aktualnej treści Prawa budowlanego, obowiązujących aktów wykonawczych i informacji właściwego organu.

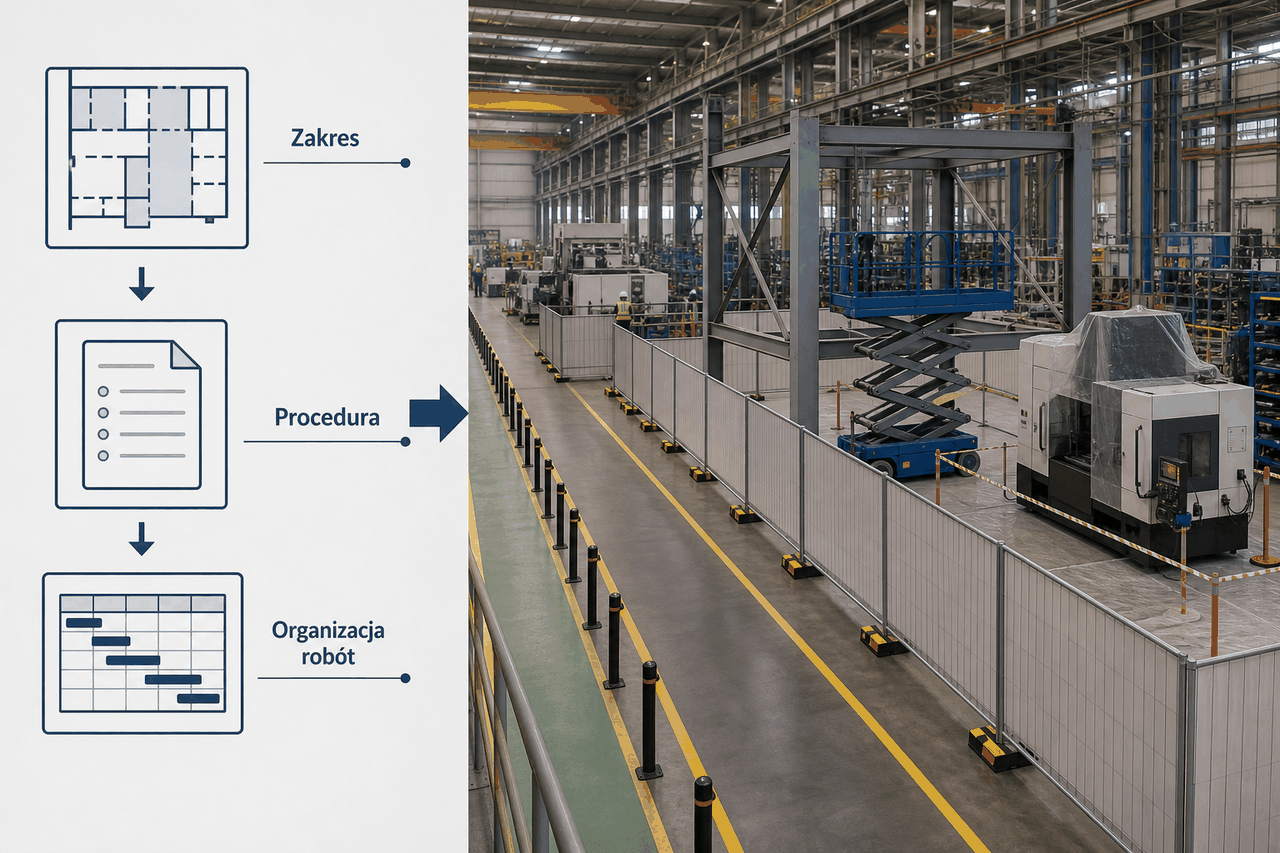

Organizacja przebudowy w czynnej hali

Formalne przygotowanie inwestycji nie rozwiązuje problemów wykonawczych. Przebudowa hali stalowej prowadzona podczas pracy zakładu wymaga uzgodnienia stref robót, dostępu sprzętu, dróg transportowych, zabezpieczenia instalacji i zasad czasowego wyłączania poszczególnych obszarów.

Projektant powinien znać ograniczenia realizacyjne odpowiednio wcześnie. Trzeba wskazać, czy w hali może pracować podnośnik, gdzie można składować elementy, czy możliwe jest czasowe wyłączenie suwnicy, jak dostarczyć długie profile oraz które instalacje muszą pozostać aktywne. Informacje te wpływają na podział elementów, rodzaj połączeń i kolejność montażu.

Dobrą praktyką organizacyjną jest wydzielenie strefy budowy od produkcji, uzgodnienie ruchu ludzi i pojazdów oraz zabezpieczenie wyposażenia przed skutkami prac. Szczegółowe rozwiązania muszą odpowiadać konkretnemu zakładowi, technologii robót i wymaganiom bezpieczeństwa. Ogólną rolę przygotowania procesu opisuje artykuł o etapach budowy hali.

Rozwiązania projektowe powinny również uwzględniać możliwość montażu. Element, który dobrze wygląda na rysunku, może być trudny do wprowadzenia między działające instalacje lub niemożliwy do skręcenia z powodu braku dostępu. Więcej o tym związku można przeczytać w materiale dotyczącym łatwości montażu konstrukcji stalowej.

Co zrobić po odkryciu niezgodności?

Podczas demontażu mogą ujawnić się inne przekroje, brakujące żebra, korozja pod obudową, nieznane połączenia lub fundamenty o geometrii odmiennej od przyjętej. Takich rozbieżności nie należy rozwiązywać samodzielną decyzją wykonawcy. Roboty w danym miejscu trzeba zabezpieczyć, stan udokumentować i przekazać projektantowi do oceny.

Zmiana przekroju „na podobny”, przesunięcie śrub czy skrócenie blachy ze względu na kolizję może wpływać na nośność i sposób pracy węzła. Projektant powinien ocenić, czy potrzebna jest korekta detalu, dodatkowe obliczenia albo zmiana przyjętego rozwiązania. Typowe konsekwencje braku takiej koordynacji przedstawia artykuł o błędach projektowych i sposobach ich unikania.

Przebudowa hali stalowej powinna być prowadzona zgodnie z wymaganym dla danego zamierzenia pozwoleniem lub zgłoszeniem, jeżeli są one wymagane, a także z właściwą dokumentacją oraz decyzjami osób pełniących odpowiednie funkcje w procesie budowlanym.

Po zakończeniu warto zachować rysunki powykonawcze i dokumentację zmian. Przy następnej inwestycji mogą one znacząco ograniczyć liczbę odkrywek i niepewności.

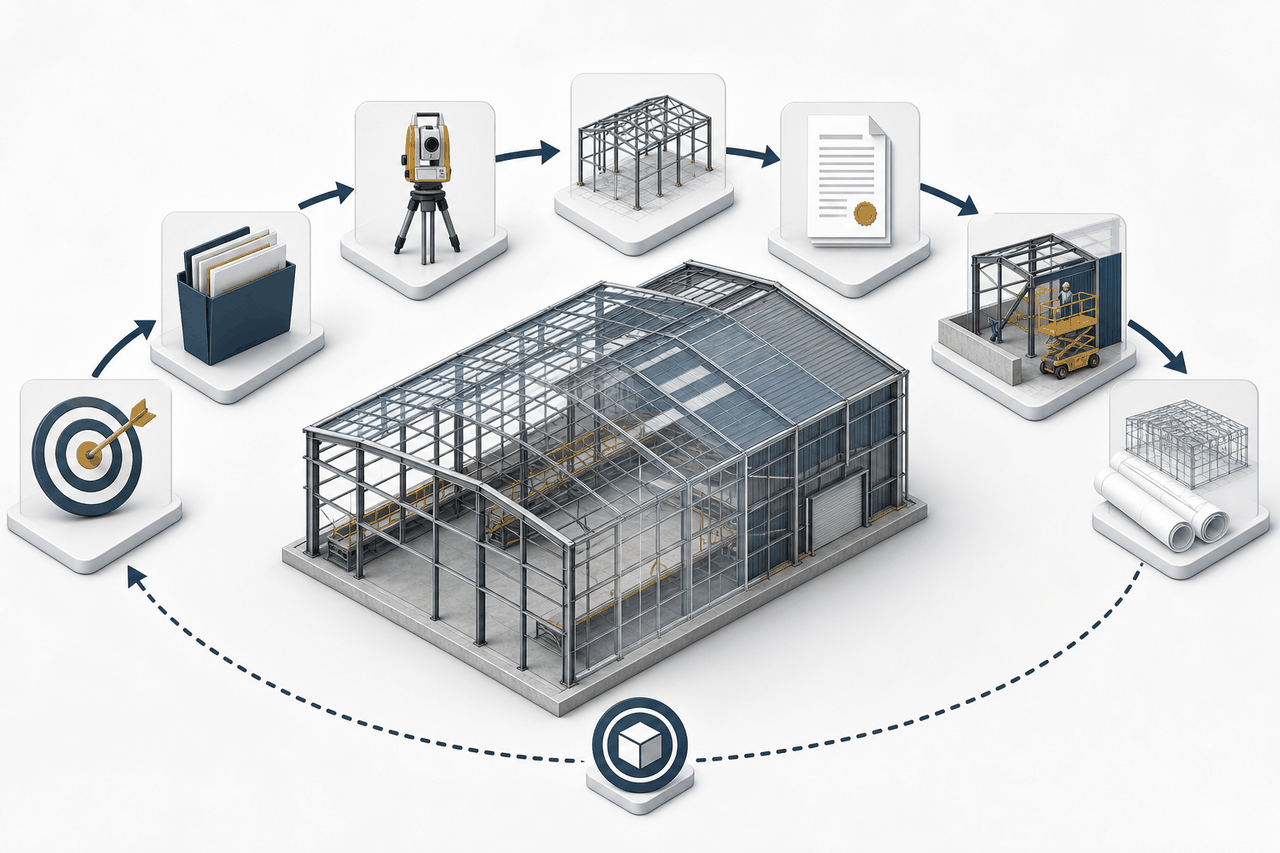

Podsumowanie: jak przygotować przebudowę hali stalowej krok po kroku

Bezpieczna przebudowa hali stalowej nie zaczyna się od wyboru profilu ani od pytania o najbliższy termin montażu. Najpierw trzeba ustalić cel biznesowy, rozpoznać istniejący obiekt i sprawdzić, jakie skutki techniczne oraz formalne wywoła planowana zmiana. Dopiero wtedy można rozsądnie określić zakres projektu, harmonogram i sposób realizacji.

Lista kontrolna inwestora

1. Opisz cel inwestycji. Wskaż, czy chodzi o nową technologię, antresolę, suwnicę, zmianę składowania, otwory w obudowie, instalacje, fundamenty pod urządzenia czy dobudowę zaplecza. Dobrze opisany cel pozwala projektantowi szukać rozwiązania, zamiast jedynie odtwarzać wstępny pomysł.
2. Zbierz dokumentację archiwalną. Przygotuj projekty, rysunki warsztatowe, dane urządzeń, protokoły kontroli i informacje o wcześniejszych naprawach. Zaznacz, które materiały pokazują stan powykonawczy, a które były wyłącznie koncepcją.
3. Wypisz dotychczasowe zmiany. Nawet niewielkie podwieszenia, nowe bramy, usunięte stężenia czy naprawy po uderzeniu mogą mieć znaczenie dla oceny konstrukcji.
4. Zleć adekwatną inwentaryzację. Jej zakres powinien wynikać z planowanej ingerencji. Po analizie dokumentów projektant może wskazać potrzebne pomiary, odkrywki lub badania.
5. Ustal obciążenia. Przekaż dane urządzeń, suwnic, instalacji, systemów składowania i zmian obudowy. Nie zastępuj danych technicznych ogólnym stwierdzeniem, że nowy element jest „lekki”.
6. Przeprowadź analizę konstrukcji. Powinna obejmować elementy, połączenia, stężenia, fundamenty oraz stany montażowe, na które przebudowa realnie oddziałuje.
7. Porównaj warianty. Wzmocnienie istniejącego elementu nie zawsze będzie korzystniejsze niż niezależna konstrukcja wsporcza albo zmiana układu technologii.
8. Ustal procedurę administracyjną. Trzeba zrobić to przed zamówieniem stali i robót. Zmianę sposobu użytkowania należy analizować równolegle z ingerencją konstrukcyjną.
9. Przygotuj dokumentację realizacyjną. Wykonawca powinien otrzymać czytelne detale, zakres demontażu, kolejność robót i wymagania dotyczące podpór tymczasowych.
10. Zaplanuj reakcję na niezgodności. Ustal, kto dokumentuje odkryty stan, kto podejmuje decyzję projektową i kiedy roboty mogą zostać wznowione.
11. Zachowaj dokumentację powykonawczą. Rysunki pokazujące rzeczywiście wykonane zmiany będą podstawą późniejszej eksploatacji i kolejnych modernizacji.

W projektowaniu nie chodzi wyłącznie o spełnienie warunku nośności pojedynczego elementu. Liczy się zachowanie całego układu, możliwość wykonania połączeń, wpływ na fundamenty, kolejność montażu i późniejsze użytkowanie. Zasady takiego podejścia opisuje szerzej przewodnik o projektowaniu konstrukcji stalowych.

Zaangażowanie konstruktora na etapie koncepcji pozwala oddzielić pomysły realne od rozwiązań wymagających głębszej ingerencji. Nie oznacza to automatycznie wyboru najdroższego wariantu. Projektant może porównać układy i wskazać dane, których brakuje do podjęcia decyzji. Więcej o jego roli piszemy w artykule o tym, kiedy warto zaangażować projektanta konstrukcji stalowych.

Każda przebudowa hali stalowej ma własny punkt wyjścia. Dwie podobne hale mogą różnić się schematem, połączeniami, fundamentami, historią użytkowania i stanem technicznym. Z tego powodu nie należy przenosić gotowego detalu z innego obiektu bez sprawdzenia, czy odpowiada on rzeczywistym warunkom.

Przed wyborem zakresu współpracy można zapoznać się z ofertą J-PROJECT. Jeżeli planowana jest przebudowa hali stalowej, zapraszamy do przesłania przez formularz kontaktowy dostępnej dokumentacji, zdjęć i opisu zamierzenia. Na ich podstawie można omówić potrzebne dalsze kroki, bez przesądzania wyniku analizy przed rozpoznaniem obiektu.
