Projektowanie konstrukcji stalowych to kluczowy etap każdej inwestycji, który decyduje o bezpieczeństwie, trwałości i kosztach realizacji obiektu. Profesjonalny projekt konstrukcji stalowej pozwala zoptymalizować zużycie materiału, skrócić czas montażu i uniknąć błędów na budowie. W artykule wyjaśniamy, jak wygląda proces projektowania konstrukcji stalowych – od koncepcji, przez projekt budowlany i wykonawczy, aż po dokumentację warsztatową. Opisujemy również najczęstsze błędy popełniane przez inwestorów i wykonawców oraz znaczenie technologii BIM w eliminacji kolizji i poprawie koordynacji międzybranżowej. Dowiedz się, dlaczego warto powierzyć projekt konstrukcji stalowej profesjonalnemu biuru oraz jakie korzyści przynosi współpraca z J-PROJECT.
1. Projektowanie konstrukcji stalowych – czym jest?
Projektowanie konstrukcji stalowych to proces inżynierski, który łączy wiedzę techniczną, normy budowlane i praktyczne doświadczenie w tworzeniu bezpiecznych oraz ekonomicznych obiektów. Obejmuje analizę obciążeń, dobór przekrojów i połączeń, a także opracowanie dokumentacji niezbędnej do realizacji inwestycji. W praktyce projektowanie konstrukcji stalowych to nie tylko obliczenia statyczne, ale też dopasowanie rozwiązań do technologii wykonania i montażu. To właśnie na tym etapie zapadają decyzje, które wpływają na koszty budowy, terminowość oraz trwałość obiektu.
1.1. Zakres i znaczenie dokumentacji projektowej
Dokumentacja techniczna to fundament każdego procesu inwestycyjnego, a projektowanie konstrukcji stalowych stanowi jej kluczowy element. To właśnie na podstawie projektu konstrukcyjnego powstają kosztorysy, harmonogramy i decyzje technologiczne, które decydują o sprawnym przebiegu budowy. Właściwie opracowany projekt konstrukcji stalowej określa nie tylko geometrię i wymiary elementów, ale również materiały, sposoby połączeń oraz rozwiązania montażowe.
W praktyce zakres dokumentacji zależy od etapu inwestycji. W fazie koncepcyjnej projektant konstrukcji stalowych analizuje układ nośny i dobiera rozwiązania, które najlepiej łączą funkcjonalność z ekonomią. W kolejnym kroku – podczas opracowywania projektu budowlanego – powstaje dokumentacja wymagana do uzyskania pozwolenia na budowę. Na etapie projektu technicznego i wykonawczego szczegółowo opracowuje się przekroje, połączenia, rysunki montażowe oraz obliczenia statyczne.
Dla inwestora i wykonawcy projektowanie konstrukcji stalowych ma ogromne znaczenie praktyczne – to właśnie precyzyjna dokumentacja pozwala uniknąć błędów na budowie, opóźnień oraz niepotrzebnych kosztów. Dobrze przygotowany projekt umożliwia też optymalizację ilości stali, co realnie przekłada się na oszczędności materiałowe.
Znaczenie dokumentacji rośnie również w kontekście technologii BIM. Modele 3D pozwalają już na etapie projektowania wykryć kolizje z innymi branżami oraz lepiej przygotować proces prefabrykacji. W efekcie projektowanie konstrukcji stalowych staje się nie tylko procesem obliczeniowym, ale też narzędziem zarządzania inwestycją – od koncepcji po realizację.
Podsumowując: dokumentacja projektowa to nie zbiór rysunków, lecz plan działania dla wszystkich uczestników inwestycji. Im dokładniej opracowany projekt konstrukcji stalowej, tym większa pewność, że budowa przebiegnie bezproblemowo i zgodnie z założeniami projektanta.
1.2. Kiedy wymagany jest projekt konstrukcji stalowej?
Projekt konstrukcji stalowej jest wymagany zawsze wtedy, gdy obiekt lub jego część opiera się na elementach nośnych wykonanych ze stali – niezależnie od tego, czy chodzi o halę przemysłową, wiatę magazynową, antresolę, czy rozbudowę istniejącego budynku. Zgodnie z przepisami Prawo budowlane wymaga, by każda konstrukcja została zaprojektowana w sposób zapewniający bezpieczeństwo użytkowania, trwałość oraz zgodność z normami, a to właśnie realizuje projektowanie konstrukcji stalowych.
Dokumentacja jest obowiązkowa przede wszystkim w przypadku obiektów wymagających pozwolenia na budowę. Obejmuje wówczas część budowlaną i konstrukcyjną, czyli opis techniczny, rysunki, obliczenia oraz informacje o zastosowanych materiałach i połączeniach. Projekt konstrukcji stalowej może być też potrzebny przy modernizacjach, nadbudowach lub zmianach funkcji istniejących budynków – zwłaszcza gdy wpływają one na układ nośny lub stateczność obiektu.
W praktyce projektowanie konstrukcji stalowych jest również niezbędne przy mniejszych inwestycjach, nawet tych niewymagających pozwolenia. Dotyczy to np. wiat, zadaszeń, pomostów technologicznych czy konstrukcji wsporczych pod instalacje przemysłowe lub fotowoltaiczne. Choć formalnie wystarczy zgłoszenie robót, to wciąż konieczne jest przedstawienie dokumentacji konstrukcyjnej zapewniającej bezpieczeństwo wykonania.
Warto pamiętać, że projekt konstrukcji stalowej stanowi podstawę nie tylko dla inwestora, ale także dla kierownika budowy, inspektora nadzoru i wykonawcy. Bez niego trudno byłoby ustalić kolejność montażu, sposób połączeń czy dobór przekrojów.
Podsumowując – projektowanie konstrukcji stalowych jest wymagane zawsze wtedy, gdy w grę wchodzi bezpieczeństwo konstrukcji, niezależnie od wielkości inwestycji. To dokument, który nie tylko spełnia wymogi prawa, ale przede wszystkim chroni inwestora przed błędami i kosztownymi poprawkami na etapie realizacji.
2. Etapy projektowania konstrukcji stalowych
Proces projektowania konstrukcji stalowych składa się z kilku kluczowych etapów, które prowadzą od koncepcji aż po kompletną dokumentację wykonawczą. Każdy z nich wymaga współpracy między projektantem, architektem i inwestorem, a także uwzględnienia obowiązujących norm i przepisów budowlanych. Właściwa kolejność działań pozwala uniknąć błędów, skrócić czas realizacji i zoptymalizować koszty materiałowe. W praktyce projektowanie konstrukcji stalowych obejmuje zarówno analizy statyczno-wytrzymałościowe, jak i dopracowanie detali montażowych, które decydują o bezpieczeństwie i trwałości całego obiektu. Poniżej przedstawiamy, jak wygląda ten proces krok po kroku.
2.1. Projekt koncepcyjny i współpraca z architektem
Projekt koncepcyjny to pierwszy i jeden z najważniejszych etapów projektowania konstrukcji stalowych, ponieważ wyznacza kierunek całego procesu projektowego. Na tym etapie powstaje ogólna wizja obiektu – jego kształt, układ konstrukcyjny, rozstawy słupów, wysokości oraz podstawowe założenia technologiczne. Współpraca z architektem jest tu kluczowa, ponieważ projektant konstrukcji musi dostosować rozwiązania techniczne do założeń funkcjonalnych, estetycznych i ekonomicznych. Dobra komunikacja między branżami już na poziomie koncepcji pozwala uniknąć kosztownych zmian w kolejnych fazach projektu.
Podczas projektowania konstrukcji stalowych na etapie koncepcji określa się główne schematy statyczne – np. czy obiekt będzie oparty na ramach portalowych, kratownicach, czy dźwigarach zespolonych. To moment, w którym analizuje się wstępnie ciężary własne, schemat przenoszenia obciążeń oraz potencjalne problemy montażowe. Projektant konstrukcji stalowych opracowuje zwykle kilka wariantów koncepcyjnych, różniących się zarówno nakładem materiałowym, jak i stopniem skomplikowania wykonania, aby dobrać rozwiązanie najbardziej optymalne dla inwestora.
Na tym etapie można również wstępnie oszacować zużycie stali i przewidywane koszty realizacji, co pomaga inwestorowi podjąć świadome decyzje finansowe. Coraz częściej koncepcje konstrukcji powstają w środowisku BIM, co umożliwia lepszą koordynację między branżami i wczesne wykrywanie kolizji. Dobrze opracowany projekt koncepcyjny stanowi solidną podstawę dla dalszych etapów projektowania konstrukcji stalowych, gwarantując, że obiekt będzie nie tylko bezpieczny, ale i ekonomiczny w realizacji.
2.2. Projekt budowlany – uzyskanie pozwolenia na budowę
Projekt budowlany to etap projektowania konstrukcji stalowych, w którym koncepcja przybiera formę dokumentacji niezbędnej do uzyskania pozwolenia na budowę. Warto jednak zaznaczyć, że zgodnie z obowiązującymi przepisami – od nowelizacji Prawa budowlanego z 2020 roku – do urzędu nie składa się szczegółowego projektu konstrukcji stalowej. Część konstrukcyjna projektu budowlanego ogranicza się obecnie do ogólnego opisu rozwiązań konstrukcyjnych i schematu nośnego, natomiast pełne obliczenia i rysunki konstrukcyjne są elementem projektu technicznego, który nie trafia do urzędu, lecz pozostaje u inwestora i kierownika budowy.
W praktyce oznacza to, że projektant konstrukcji stalowych w ramach projektu budowlanego przedstawia jedynie koncepcję układu nośnego i opis przyjętych założeń technicznych. Zawiera on m.in. dane o zastosowanych materiałach, klasach stali, sposobach posadowienia obiektu czy charakterze obciążeń. Celem tej części dokumentacji jest potwierdzenie, że zaproponowane rozwiązania spełniają wymagania bezpieczeństwa i zgodności z przepisami techniczno-budowlanymi.
Dla inwestora i architekta projekt budowlany stanowi podstawę do uzyskania decyzji administracyjnej, ale z punktu widzenia samej realizacji jest dokumentem ogólnym. Dlatego na tym etapie projektowanie konstrukcji stalowych skupia się głównie na integracji z koncepcją architektoniczną i uzgodnieniach branżowych, a nie na detalach połączeń czy wymiarowaniu przekrojów.
To także moment, w którym projektant konstrukcji współpracuje z rzeczoznawcami, np. ds. ochrony przeciwpożarowej, sanitarnej lub BHP, aby wszystkie rozwiązania konstrukcyjne były zgodne z wymaganiami formalnymi. Dobrze przygotowany projekt budowlany nie tylko skraca proces administracyjny, ale również stanowi stabilny punkt wyjścia dla opracowania projektu technicznego – czyli kluczowego etapu projektowania konstrukcji stalowych, w którym pojawiają się szczegółowe rysunki i obliczenia obiektu.
2.3. Projekt techniczny i wykonawczy – różnice i znaczenie
Projekt techniczny to obecnie najważniejszy dokument w całym procesie projektowania konstrukcji stalowych. Zawiera on pełny opis rozwiązań konstrukcyjnych, obliczenia statyczno-wytrzymałościowe, zestawienia materiałów oraz szczegółowe rysunki przekrojów i połączeń. To właśnie ten etap dokumentacji określa realny sposób wykonania konstrukcji i stanowi podstawę dla kierownika budowy oraz inspektora nadzoru do prowadzenia prac. W przeciwieństwie do projektu budowlanego, który trafia do urzędu, projekt techniczny pozostaje w dyspozycji inwestora i jest dokumentem roboczym wykorzystywanym na placu budowy.
Z kolei projekt wykonawczy to opracowanie, które w praktyce uszczegóławia projekt techniczny – zawiera dodatkowe rysunki, detale montażowe, rozmieszczenie śrub, spoin, otworów, a także informacje o kolejności montażu i zabezpieczeniach antykorozyjnych. Co ciekawe, mimo że niemal każdy wykonawca i inwestor oczekuje jego przygotowania, projekt wykonawczy nie jest formalnie zdefiniowany w żadnym akcie prawnym. To jeden z klasycznych przykładów opisanych w naszym artykule „Paradoksy budownictwa”, gdzie wskazywaliśmy, że prawo nie nadąża za realnymi potrzebami branży.
W praktyce projekt wykonawczy jest niezbędny, aby uniknąć niejasności podczas realizacji inwestycji. Dobrze opracowany dokument eliminuje ryzyko błędów montażowych, nieporozumień między projektantem a wykonawcą oraz niepotrzebnych kosztów wynikających z błędnych interpretacji. W wielu przypadkach projekt wykonawczy powstaje równolegle z projektem technicznym lub jako jego rozwinięcie, co pozwala zachować spójność dokumentacji.
Dla inwestora oba opracowania – techniczne i wykonawcze – stanowią gwarancję bezpieczeństwa i zgodności z normami, a dla projektanta są sposobem na pełne przekazanie swojej koncepcji w sposób zrozumiały dla zespołu budowlanego. W efekcie projektowanie konstrukcji stalowych z podziałem na te dwa etapy daje lepszą kontrolę nad jakością, kosztami i przebiegiem realizacji obiektu.
2.4. Projekt warsztatowy – przygotowanie dokumentacji dla wytwórni
Projekt warsztatowy to ostatni, najbardziej szczegółowy etap projektowania konstrukcji stalowych, który bezpośrednio przygotowuje konstrukcję do produkcji. Powstaje zazwyczaj po zakończeniu projektu technicznego lub wykonawczego i stanowi podstawę do prefabrykacji elementów stalowych w wytwórni. W odróżnieniu od wcześniejszych etapów, jego celem nie jest analiza statyczna czy zgodność z przepisami, ale dokładne odwzorowanie każdego elementu konstrukcji w taki sposób, by można go było wykonać, zespawać i zmontować bez dodatkowych interpretacji.
W projekcie warsztatowym znajdują się szczegółowe rysunki każdego elementu konstrukcji: belek, słupów, blach węzłowych, blach podstawy, stężeń, połączeń śrubowych i spawanych. Zawiera on również specyfikację materiałów, wykaz śrub, spoin, otworów, a także zestawienia pozycji konstrukcyjnych. Dla wytwórni to dokument kluczowy – to na jego podstawie operatorzy CNC przygotowują elementy do cięcia, gięcia i spawania, a kontrola jakości sprawdza zgodność wykonania z dokumentacją.
W praktyce projektowanie konstrukcji stalowych na tym etapie wymaga ścisłej współpracy między projektantem a technologiem produkcji. Często konieczne jest też dostosowanie modelu 3D do oprogramowania używanego w zakładzie prefabrykacji (np. Tekla Structures, Advance Steel). Dzięki technologii BIM możliwe jest bezpośrednie generowanie plików produkcyjnych, co eliminuje błędy wynikające z ręcznego przenoszenia danych.
Dobrze opracowany projekt warsztatowy skraca czas produkcji, minimalizuje liczbę poprawek i ogranicza ryzyko kolizji podczas montażu. To także dokument, który w największym stopniu wpływa na końcową jakość i precyzję wykonania konstrukcji stalowej.
Podsumowując – projekt warsztatowy stanowi pomost między biurem projektowym a halą produkcyjną. To etap, w którym koncepcja z projektu technicznego staje się rzeczywistym produktem. Dbałość o szczegóły, zgodność wymiarów i spójność informacji to klucz do sprawnej realizacji inwestycji i pełnego wykorzystania potencjału, jaki daje profesjonalne projektowanie konstrukcji stalowych.
3. Kluczowe elementy projektu konstrukcji stalowej
Każdy etap projektowania konstrukcji stalowych prowadzi do stworzenia kompletnego układu nośnego, który musi być nie tylko bezpieczny, ale również optymalny pod względem materiałowym i technologicznym. Aby to osiągnąć, projektant uwzględnia szereg kluczowych elementów, takich jak obliczenia statyczne, dobór przekrojów, połączenia, stateczność czy zabezpieczenia antykorozyjne i przeciwpożarowe. To właśnie te detale decydują o trwałości i niezawodności konstrukcji przez wiele lat użytkowania. W tej części przyjrzymy się najważniejszym aspektom, które składają się na profesjonalne projektowanie konstrukcji stalowych – od analizy sił po estetykę i jakość wykonania.
3.1. Obliczenia statyczne i dobór przekrojów
Obliczenia statyczne to kluczowy element każdego etapu projektowania konstrukcji stalowych, ponieważ to one decydują o bezpieczeństwie, stateczności i ekonomii całego obiektu. Na etapie projektu technicznego wykonuje się pełną analizę obciążeń – stałych, użytkowych, śniegu, wiatru czy temperatury – zgodnie z wymaganiami norm Eurokod. Wyniki tych obliczeń stanowią podstawę do doboru przekrojów stalowych, klas materiałów i rodzaju połączeń.
W praktyce projektowanie konstrukcji stalowych wymaga znalezienia balansu między nośnością a ekonomiką – zbyt masywne elementy generują niepotrzebne koszty, a zbyt lekkie mogą prowadzić do nadmiernych ugięć lub utraty stateczności. Dlatego projektanci często wykonują kilka wariantów obliczeniowych, aby dobrać najbardziej optymalne profile.
W kolejnych etapach, szczególnie przy opracowywaniu projektu wykonawczego, przekroje bywają dodatkowo optymalizowane – np. poprzez korekty długości wyboczeniowych, lokalne zmiany klas przekrojów czy lepsze dopasowanie do warunków montażu. Dzięki nowoczesnym narzędziom MES i modelom BIM możliwe jest szybkie porównanie wariantów i wybranie rozwiązania, które łączy bezpieczeństwo z oszczędnością materiału.
Podsumowując – obliczenia statyczne i dobór przekrojów to serce projektu konstrukcji stalowej. Od ich jakości i dokładności zależy trwałość obiektu oraz opłacalność całej inwestycji.
3.2. Węzły i połączenia – klucz do bezpieczeństwa
Węzły i połączenia to jeden z najważniejszych aspektów projektowania konstrukcji stalowych, ponieważ to właśnie one decydują o tym, czy konstrukcja zachowa swoją nośność, sztywność i stabilność w rzeczywistych warunkach obciążenia. Nawet najlepiej dobrane przekroje nie spełnią swojej roli, jeśli połączenia między nimi nie zostaną zaprojektowane w sposób prawidłowy i zgodny z przyjętym schematem statycznym. Projektant musi więc zadbać zarówno o wytrzymałość śrub, spoin i blach węzłowych, jak i o zachowanie prawidłowego przenoszenia sił między elementami.
W praktyce projektowanie konstrukcji stalowych wymaga nie tylko znajomości norm obliczeniowych, ale też doświadczenia montażowego – wiele błędów projektowych wynika z nadmiernego skomplikowania węzłów. Im prostsze połączenie, tym szybszy montaż, mniejsze ryzyko pomyłek na budowie i krótszy czas realizacji. Dlatego kluczem do sukcesu jest takie opracowanie detali, by łączyły bezpieczeństwo z prostotą wykonania.
Dobrze zaprojektowany węzeł powinien umożliwiać łatwe spasowanie elementów, minimalizować spoiny w trudno dostępnych miejscach i ograniczać potrzebę dodatkowych regulacji w terenie. Projektant konstrukcji stalowych uwzględnia również warunki transportu i montażu – niektóre połączenia są dzielone właśnie po to, aby umożliwić prefabrykację i bezpieczne podnoszenie elementów na placu budowy.
Podsumowując – węzły i połączenia to nie tylko klucz do bezpieczeństwa, ale też do efektywności procesu budowlanego. Przemyślany detal konstrukcyjny pozwala skrócić czas montażu, zmniejszyć liczbę błędów i zagwarantować, że konstrukcja stalowa będzie działać dokładnie tak, jak przewidział projektant.

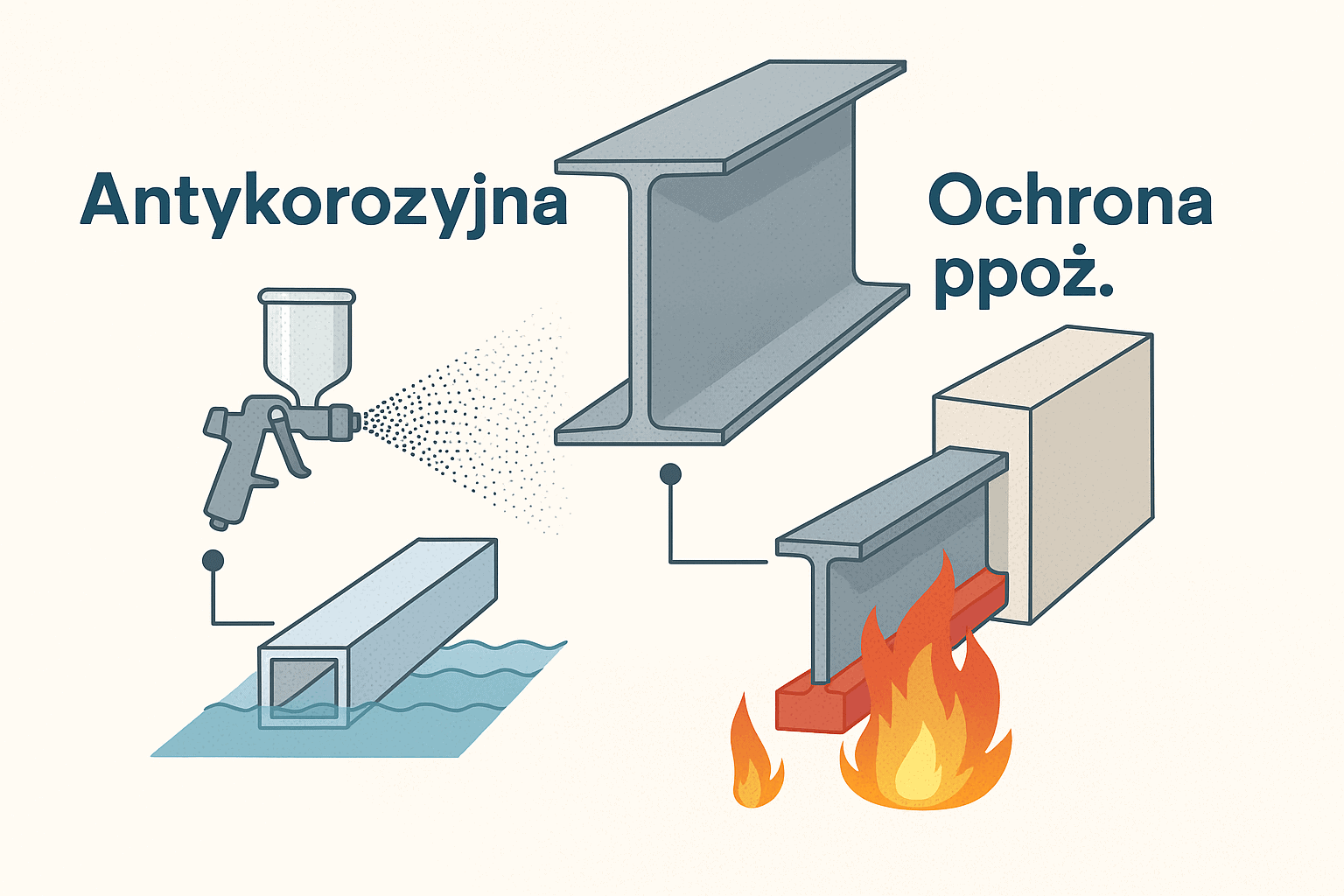

3.3. Ochrona antykorozyjna i ppoż. konstrukcji stalowych
Jednym z kluczowych etapów projektowania konstrukcji stalowych jest zaplanowanie odpowiedniej ochrony antykorozyjnej i przeciwpożarowej. Choć stal sama w sobie jest materiałem wytrzymałym i trwałym, to bez właściwego zabezpieczenia może szybko utracić swoje właściwości – zarówno w wyniku korozji, jak i działania wysokiej temperatury podczas pożaru. Dlatego projektant już na etapie opracowywania projektu technicznego powinien określić wymagany poziom ochrony, uwzględniając warunki środowiskowe i klasę odporności ogniowej obiektu.
W przypadku ochrony antykorozyjnej podstawą jest dobór odpowiedniego systemu malarskiego lub cynkowania ogniowego. W obiektach narażonych na działanie wilgoci, chemikaliów lub dużych różnic temperatur stosuje się powłoki wielowarstwowe lub kombinowane systemy zabezpieczeń. Istotny jest również sposób przygotowania powierzchni – błędy na tym etapie skracają trwałość konstrukcji nawet o kilkanaście lat.
Z kolei ochrona przeciwpożarowa w projektowaniu konstrukcji stalowych polega na zapewnieniu odpowiedniego czasu nośności w warunkach pożaru, np. R30, R60 lub R120. Można ją realizować poprzez natryski ogniochronne, farby pęczniejące, obudowy płytowe lub dodatkowe izolacje termiczne. Wybór rozwiązania zależy od rodzaju budynku i jego klasy odporności pożarowej, ale również od dostępności elementów i możliwości montażowych.
W dobrze opracowanym projekcie konstrukcji stalowej projektant nie tylko określa typ zabezpieczenia, ale też uwzględnia jego wpływ na montaż i konserwację w przyszłości. Dla inwestora to nie tylko kwestia zgodności z przepisami, ale również realna oszczędność – prawidłowo dobrane zabezpieczenia mogą wydłużyć trwałość konstrukcji o kilkadziesiąt lat.
Podsumowując – skuteczna ochrona antykorozyjna i przeciwpożarowa konstrukcji stalowych to nie dodatek, lecz integralny element całego procesu projektowania. Właściwe zaplanowanie tych zabezpieczeń decyduje o trwałości, bezpieczeństwie i opłacalności inwestycji przez cały okres użytkowania obiektu.

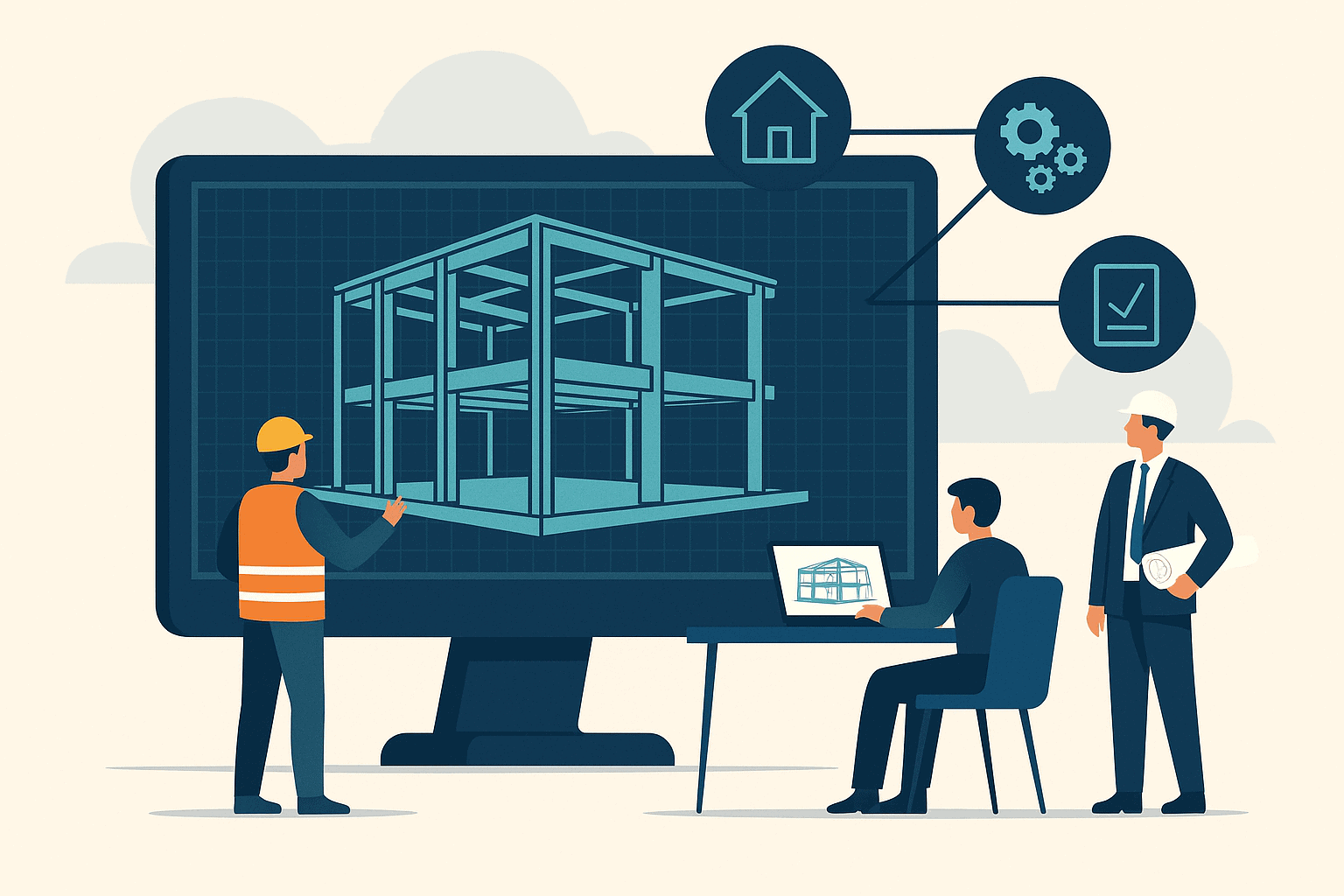

4. Projektowanie konstrukcji stalowych w technologii BIM
Technologia BIM całkowicie zmieniła sposób, w jaki przebiega projektowanie konstrukcji stalowych. Dzięki modelowaniu informacji o budynku projektant, architekt i wykonawca mogą pracować na jednym, spójnym modelu 3D, który łączy dane geometryczne, materiałowe i technologiczne. Taki sposób pracy pozwala uniknąć kolizji międzybranżowych, skrócić czas koordynacji i ograniczyć liczbę błędów na budowie. W praktyce projektowanie konstrukcji stalowych w BIM to nie tylko modelowanie elementów, ale także automatyzacja obliczeń, generowania zestawień i dokumentacji warsztatowej. To standard nowoczesnego projektowania, który zapewnia większą precyzję i lepszą kontrolę nad całym procesem inwestycyjnym.
4.1. Model 3D jako narzędzie eliminacji błędów
Współczesne projektowanie konstrukcji stalowych coraz częściej opiera się na modelu 3D, który stanowi centralny element technologii BIM. W przeciwieństwie do tradycyjnych rysunków 2D, model przestrzenny pozwala zobaczyć cały obiekt w pełnej geometrii, dzięki czemu można błyskawicznie wykryć błędy i kolizje, które w dokumentacji płaskiej mogłyby pozostać niezauważone. Dla projektanta konstrukcji stalowych model 3D to nie tylko wizualizacja – to narzędzie inżynierskie, w którym każda belka, blacha czy śruba ma swoje rzeczywiste parametry techniczne, wymiary i relacje z innymi elementami.
Na etapie projektowym model 3D umożliwia ścisłą współpracę z architektem i innymi branżami – sanitarną, elektryczną czy wentylacyjną. Dzięki temu konstruktor widzi dokładnie, gdzie przechodzą instalacje i może zawczasu zaprojektować otwory, podparcia lub zmodyfikować układ konstrukcyjny. W praktyce to właśnie ten etap projektowania konstrukcji stalowych pozwala uniknąć kosztownych kolizji, które często ujawniają się dopiero na budowie.
Kolejną zaletą modelu 3D jest możliwość szybkiego wprowadzania zmian i natychmiastowej aktualizacji dokumentacji rysunkowej. W tradycyjnym systemie poprawki wymagały korekt w wielu arkuszach rysunkowych; w BIM – zmiana jednej belki automatycznie aktualizuje wszystkie widoki i zestawienia. To znacząco skraca czas pracy i minimalizuje ryzyko niespójności danych.
Modelowanie 3D wspiera też proces prefabrykacji. W wytwórniach konstrukcji stalowych coraz częściej korzysta się bezpośrednio z modeli BIM do generowania plików produkcyjnych CNC, co eliminuje błędy wynikające z ręcznego przepisywania wymiarów. W efekcie projektowanie konstrukcji stalowych w modelu 3D staje się procesem nie tylko dokładniejszym, ale i bardziej ekonomicznym.
Dodatkową wartością jest możliwość przeprowadzenia analizy montażowej jeszcze przed rozpoczęciem budowy. Model pozwala sprawdzić, czy elementy zmieszczą się w przestrzeni, jak będą transportowane oraz w jakiej kolejności należy je montować. Dzięki temu można lepiej zaplanować logistykę i uniknąć przestojów na placu budowy.
Podsumowując – model 3D to nie tylko efekt wizualny, ale narzędzie eliminacji błędów i zwiększenia precyzji. Dla biur projektowych i inwestorów oznacza to większe bezpieczeństwo, niższe koszty i krótszy czas realizacji, a dla samego procesu projektowania konstrukcji stalowych – ogromny krok w stronę pełnej cyfryzacji i kontroli nad każdym etapem inwestycji.
4.2. Współpraca międzybranżowa – architekt, instalator, konstruktor
Efektywne projektowanie konstrukcji stalowych nie kończy się na samej analizie nośności czy doborze przekrojów – to przede wszystkim praca zespołowa między wieloma branżami. Architekt, konstruktor i instalatorzy muszą działać w spójnym środowisku, a kluczem do tego jest wspólny model BIM. Dzięki niemu wszystkie branże widzą ten sam obiekt, co pozwala na bieżąco wykrywać kolizje między elementami konstrukcji, instalacji czy wykończenia.
Współpraca międzybranżowa w modelu 3D sprawia, że konstruktor nie projektuje „w oderwaniu” – widzi dokładnie, gdzie przebiegają kanały wentylacyjne, przewody elektryczne czy rury sanitarne. Umożliwia to wcześniejsze dostosowanie konstrukcji stalowej, np. poprzez zmianę przekroju belki, lokalne wzmocnienie lub wprowadzenie otworów montażowych. Takie podejście znacząco redukuje liczbę kolizji, które w tradycyjnym podejściu często ujawniały się dopiero na budowie.
Z punktu widzenia inwestora to ogromna oszczędność – mniej poprawek, mniej przerw w pracy i bardziej przewidywalny harmonogram. Z kolei dla biura projektowego oznacza to większą odpowiedzialność i konieczność stałej komunikacji, ale też szansę na realne podniesienie jakości opracowań.
Coraz częściej w procesie projektowania konstrukcji stalowych stosuje się tzw. koordynację międzybranżową – spotkania, podczas których przedstawiciele poszczególnych branż analizują model wspólnie i eliminują błędy na bieżąco. To standard, który staje się normą przy dużych inwestycjach przemysłowych i magazynowych.
Podsumowując, współpraca międzybranżowa w środowisku BIM to nie tylko technologia, ale przede wszystkim nowa kultura pracy. W projektowaniu konstrukcji stalowych zapewnia ona lepsze dopasowanie konstrukcji do funkcji obiektu, skraca czas realizacji i ogranicza ryzyko kosztownych błędów już na etapie koncepcji.
4.3. Koordynacja BIM na etapie produkcji i montażu
Współczesne projektowanie konstrukcji stalowych coraz częściej kończy się nie tylko zestawem rysunków, ale kompletnym modelem 3D wykorzystywanym na etapie produkcji i montażu. Model BIM stanowi dziś kluczowy element komunikacji między biurem projektowym, wytwórnią i wykonawcą, umożliwiając bezbłędne przeniesienie danych z projektu do realizacji. Coraz częściej stosowany format IFC pozwala kierownikom budowy, montażystom i kontrolerom jakości przeglądać konstrukcję na tablecie lub laptopie, bez potrzeby posiadania specjalistycznego oprogramowania CAD.
Dzięki temu możliwe jest szybkie lokalizowanie elementów, weryfikacja kolizji czy sprawdzanie zgodności z dokumentacją – bez konieczności sięgania do dziesiątek rysunków. W wytwórniach stalowych model IFC wykorzystywany jest do automatycznego generowania zestawień materiałowych, kodów cięcia i etykiet montażowych. To znacząco skraca czas przygotowania produkcji oraz ogranicza ryzyko pomyłek przy opisie elementów.
Na budowie z kolei model 3D ułatwia montaż – ekipy mogą wizualnie sprawdzić kolejność łączenia elementów, a kierownik budowy śledzić postęp w czasie rzeczywistym. W połączeniu z technologiami skanowania laserowego lub fotogrametrii możliwa jest również bieżąca weryfikacja odchyleń montażowych względem projektu.
W praktyce, koordynacja BIM na etapie montażu to dziś nie luksus, a realne narzędzie zwiększające efektywność inwestycji. W firmie J-PROJECT modele IFC są przygotowywane w sposób umożliwiający ich praktyczne wykorzystanie przez wykonawcę – od planowania logistyki po kontrolę jakości i inwentaryzację powykonawczą. Dzięki temu projektowanie konstrukcji stalowych w technologii BIM przekłada się nie tylko na lepszą dokumentację, ale przede wszystkim na sprawniejszą realizację na budowie.
5. Najczęstsze błędy w projektowaniu konstrukcji stalowych
Nawet najlepiej opracowany projekt może zawierać błędy, które ujawniają się dopiero na etapie realizacji. Projektowanie konstrukcji stalowych wymaga nie tylko znajomości norm, ale też doświadczenia w przewidywaniu, jak konstrukcja zachowa się w rzeczywistych warunkach budowy. W praktyce wiele problemów wynika z pośpiechu, braku koordynacji międzybranżowej lub nadmiernego zaufania do oprogramowania obliczeniowego. Niektóre błędy mają charakter techniczny, inne – organizacyjny, związany z komunikacją między projektantem, architektem i wykonawcą. W tym rozdziale przedstawiamy najczęstsze z nich oraz sposoby, jak ich unikać już na etapie koncepcji i modelowania.
5.1. Niewłaściwe założenia obciążeń
Jednym z najczęstszych błędów, jakie pojawiają się podczas projektowania konstrukcji stalowych, są niewłaściwe założenia dotyczące obciążeń. Z pozoru drobne pomyłki w przyjęciu obciążenia śniegiem, wiatrem czy obciążeniami użytkowymi mogą prowadzić do znacznych różnic w nośności i sztywności konstrukcji. Problem często wynika z nieaktualnych danych klimatycznych, błędnej klasy ekspozycji lub nieuwzględnienia lokalnych warunków terenowych – np. parcia wiatru w strefach narożnych dachu. Zdarza się również, że konstruktor przyjmuje zbyt uproszczone modele obciążeń zmiennych, co skutkuje niepotrzebnym przewymiarowaniem lub przeciwnie – zbyt optymistycznym projektem.
Podczas projektowania konstrukcji stalowych szczególną uwagę należy zwrócić na kombinacje obciążeń według Eurokodów, zwłaszcza w przypadku konstrukcji hal z suwnicami czy elementami podatnymi na drgania. Niedoszacowanie tych wpływów może powodować problemy z użytkowaniem i trwałością obiektu. W praktyce dużą pomocą są modele 3D i narzędzia MES, które pozwalają lepiej rozłożyć siły i zrozumieć charakter pracy konstrukcji. Ostatecznie jednak kluczowe pozostaje doświadczenie projektanta – to ono decyduje, czy założenia obciążeniowe będą realistyczne, a nie tylko „zgodne z normą”.
5.2. Brak koordynacji międzybranżowej
Brak koordynacji międzybranżowej to jeden z najbardziej kosztownych błędów, jakie mogą pojawić się podczas projektowania konstrukcji stalowych. W praktyce oznacza to sytuacje, gdy konstruktor, architekt i projektanci instalacji pracują na różnych modelach lub wersjach dokumentacji, co prowadzi do kolizji już na etapie budowy. Typowe przykłady to belki przechodzące przez kanały wentylacyjne, zbyt małe otwory w stropach czy nieprzewidziane miejsca pod podpory. Każda taka niezgodność generuje konieczność zmian w projekcie, przestojów na budowie i dodatkowych kosztów.
W nowoczesnym procesie projektowania konstrukcji stalowych kluczową rolę odgrywa technologia BIM, która pozwala na wspólne modelowanie i wczesne wykrywanie kolizji międzybranżowych. Wspólny model 3D umożliwia architektowi, konstruktorowi i instalatorom pracę w tym samym środowisku danych, co znacząco zmniejsza ryzyko błędów. Mimo to w wielu biurach projektowych nadal spotyka się pracę „na rysunkach”, bez pełnej integracji modeli.
Nawet najlepiej opracowana konstrukcja stalowa może okazać się problematyczna, jeśli nie jest dostosowana do wymagań innych branż – np. obciążeń od instalacji, tras kablowych czy systemów oddymiania. Brak komunikacji między projektantami skutkuje późniejszymi poprawkami, które często są bardziej kosztowne niż samo doprojektowanie elementu. Dlatego tak ważne jest, by projektowanie konstrukcji stalowych odbywało się w ścisłej współpracy wszystkich uczestników procesu – od koncepcji aż po projekt warsztatowy.
5.3. Nieprawidłowe odwzorowanie montażu i tolerancji
Jednym z częstych błędów w projektowaniu konstrukcji stalowych jest nieuwzględnienie rzeczywistych warunków montażu oraz tolerancji wykonawczych. W modelu komputerowym wszystko do siebie pasuje, ale na budowie różnice rzędu kilku milimetrów potrafią uniemożliwić poprawne złożenie elementów. Brak luzów montażowych, źle zdefiniowane długości śrub czy niedoszacowane szczeliny technologiczne prowadzą do naprężeń montażowych, które mogą nawet zagrażać stateczności konstrukcji. Często problem wynika z oderwania projektu od realiów wykonawstwa – projektant skupia się na obliczeniach, zapominając o logistyce i technologii montażu.
Aby tego uniknąć, coraz częściej stosuje się modele BIM w formacie IFC, które umożliwiają współpracę z wytwórnią i ekipami montażowymi już na etapie projektowania. Dzięki modelowi 3D można zweryfikować kolejność łączenia elementów, dostępność miejsc do spawania czy ustawienie dźwigów. To pozwala wykryć błędy jeszcze przed rozpoczęciem produkcji, co znacząco obniża ryzyko kosztownych korekt.
W praktyce projektowanie konstrukcji stalowych wymaga nie tylko poprawnych obliczeń, ale też świadomości montażowej. Dobrze przygotowany projekt powinien uwzględniać tolerancje zgodne z normą PN-EN 1090, realne możliwości sprzętowe oraz sposób transportu i składowania elementów. Tylko wtedy dokumentacja projektowa ma szansę przełożyć się na bezproblemowy montaż w terenie i rzeczywistą trwałość konstrukcji.
6. Dlaczego warto zlecić projekt konstrukcji stalowej profesjonalnemu biuru?
Zlecenie projektowania konstrukcji stalowych doświadczonemu biuru projektowemu to inwestycja w bezpieczeństwo, optymalizację kosztów i spokój na etapie realizacji. Profesjonalny zespół nie tylko wykonuje obliczenia i rysunki, ale przede wszystkim analizuje cały proces – od koncepcji architektonicznej po montaż na budowie. Dzięki doświadczeniu w pracy z różnymi technologiami, materiałami i normami, projektanci potrafią dobrać rozwiązania, które są zarówno ekonomiczne, jak i trwałe. Dodatkowo biuro specjalizujące się w konstrukcjach stalowych potrafi przewidzieć potencjalne problemy wykonawcze, zanim te pojawią się w rzeczywistości. W efekcie inwestor zyskuje pewność, że jego projekt zostanie zrealizowany sprawnie, bez niepotrzebnych poprawek i przestojów.
6.1. Oszczędność materiału i kosztów dzięki optymalizacji
Jedną z największych zalet współpracy z profesjonalnym biurem projektowym przy projektowaniu konstrukcji stalowych jest możliwość realnych oszczędności materiałowych. Doświadczony projektant potrafi tak dobrać przekroje, układ konstrukcji i schemat statyczny, aby spełnić wszystkie wymagania normowe przy minimalnym zużyciu stali. Optymalizacja odbywa się nie tylko na poziomie przekrojów, ale również rozmieszczenia podpór, usztywnień i rodzaju połączeń. Dzięki temu możliwe jest uzyskanie tej samej nośności przy mniejszej masie konstrukcji – co bezpośrednio przekłada się na niższe koszty produkcji i montażu.
W praktyce biura specjalizujące się w projektowaniu konstrukcji stalowych korzystają z zaawansowanych analiz MES i metod imperfekcyjnych, które pozwalają lepiej odwzorować rzeczywistą pracę konstrukcji. W przeciwieństwie do konserwatywnych założeń „z zapasem”, precyzyjna analiza umożliwia bezpieczne, a jednocześnie ekonomiczne rozwiązania. Dodatkowo dobra optymalizacja wpływa na mniejsze obciążenia fundamentów i lżejsze elementy transportowe, co obniża koszty całej inwestycji.
W firmie J-PROJECT podejście do projektowania zawsze opiera się na analizie techniczno-ekonomicznej – każda decyzja projektowa jest weryfikowana pod kątem bezpieczeństwa i opłacalności. Dzięki temu inwestor otrzymuje nie tylko poprawny projekt, ale też realne oszczędności w wykonaniu i montażu. To właśnie świadome projektowanie konstrukcji stalowych pozwala budować szybciej, taniej i bez kompromisów w jakości.
6.2. Gwarancja bezpieczeństwa i zgodności z normami
Bezpieczeństwo to fundament każdego procesu związanego z projektowaniem konstrukcji stalowych. Profesjonalne biuro projektowe nie tylko wykonuje obliczenia zgodne z aktualnymi normami Eurokod, ale też dba o ich właściwe interpretowanie w kontekście konkretnego obiektu. Oznacza to, że konstrukcja jest projektowana z uwzględnieniem realnych warunków obciążenia, technologii montażu i wymagań eksploatacyjnych. W praktyce to właśnie doświadczenie projektanta pozwala wychwycić potencjalne błędy, które nie wynikają z samych obliczeń, lecz z nietypowych sytuacji na budowie.
Zlecenie projektowania konstrukcji stalowych profesjonalistom gwarantuje również, że dokumentacja będzie zgodna z wymaganiami prawa budowlanego, przepisami BHP i zasadami odbioru technicznego. Każdy element – od grubości blach po rodzaj śrub – jest weryfikowany pod kątem bezpieczeństwa i trwałości. Takie podejście minimalizuje ryzyko reklamacji, uszkodzeń czy awarii już w trakcie użytkowania obiektu. W efekcie inwestor zyskuje pewność, że jego konstrukcja spełnia wszystkie wymagania formalne i techniczne, a budynek jest bezpieczny zarówno w fazie montażu, jak i eksploatacji.
6.3. Odpowiedzialność projektanta i pewność realizacji
Zlecając projektowanie konstrukcji stalowych profesjonalnemu biuru, inwestor zyskuje nie tylko dokumentację, ale także formalną odpowiedzialność projektanta za przyjęte rozwiązania. Każdy projekt musi być podpisany przez osobę posiadającą odpowiednie uprawnienia budowlane, a to oznacza, że konstruktor bierze odpowiedzialność prawną za bezpieczeństwo i poprawność projektu. W praktyce daje to inwestorowi realną gwarancję, że dokumentacja została przygotowana zgodnie z obowiązującymi przepisami i normami.
Profesjonalny projektant to także partner w procesie realizacji – uczestniczy w wyjaśnianiu wątpliwości na budowie, opiniuje zmiany materiałowe lub konstrukcyjne i wspiera kierownika budowy w interpretacji dokumentacji. W firmie J-PROJECT taki nadzór autorski jest standardem – zapewnia spójność między projektem a wykonaniem, a także pozwala uniknąć błędnych decyzji na placu budowy.
Dzięki temu projektowanie konstrukcji stalowych staje się procesem kontrolowanym i przewidywalnym – od koncepcji po odbiór końcowy. Inwestor zyskuje pewność, że za całość odpowiada konkretne biuro, a nie przypadkowy wykonawca czy podwykonawca bez odpowiednich uprawnień. To nie tylko kwestia formalna, ale przede wszystkim bezpieczeństwa i jakości realizacji inwestycji.
7. Jak wygląda współpraca z J-PROJECT przy projektowaniu konstrukcji stalowych?
Współpraca z firmą J-PROJECT przy projektowaniu konstrukcji stalowych to proces oparty na przejrzystości, komunikacji i dopasowaniu do potrzeb inwestora. Od pierwszej rozmowy staramy się zrozumieć specyfikę inwestycji – czy chodzi o halę przemysłową, obiekt żelbetowo-stalowy, czy konstrukcję pod instalacje technologiczne. Następnie wspólnie określamy zakres projektu, harmonogram i oczekiwany poziom szczegółowości dokumentacji. Każdy etap – od koncepcji po projekt warsztatowy – realizowany jest w technologii BIM, co umożliwia pełną koordynację z architektami, instalatorami i wykonawcami. Dzięki temu inwestor otrzymuje nie tylko kompletny projekt, ale też realne wsparcie techniczne na każdym etapie inwestycji.
7.1. Indywidualne podejście do każdego obiektu
Każda inwestycja wymaga innego podejścia – dlatego w firmie J-PROJECT nie stosujemy sztywnych schematów, lecz dopasowujemy sposób projektowania konstrukcji stalowych do specyfiki danego obiektu. Inaczej projektuje się halę magazynową z lekką obudową, inaczej konstrukcję pod suwnice, a jeszcze inaczej stalowy budynek biurowy z żelbetowym trzonem. Na początku współpracy analizujemy funkcję obiektu, oczekiwaną nośność i warunki lokalne – od kategorii terenu po warunki wiatrowe i śniegowe. Takie podejście pozwala nam dobrać optymalny schemat statyczny i przekroje, które łączą bezpieczeństwo z ekonomią wykonania.
W procesie projektowania konstrukcji stalowych kładziemy duży nacisk na rozmowę z inwestorem – tłumaczymy możliwe warianty i wspólnie wybieramy rozwiązania najbardziej korzystne pod względem technicznym i finansowym. Często wykonujemy analizy porównawcze, np. różne rozstawy ram czy typy usztywnień, aby pokazać, jak konkretne decyzje wpływają na masę stali i koszty budowy.
Naszym celem jest tworzenie konstrukcji dopasowanych nie tylko do projektu architektonicznego, ale także do sposobu użytkowania i technologii montażu. Dzięki pracy w środowisku BIM możemy wcześnie wychwycić potencjalne kolizje, co eliminuje błędy już na etapie koncepcji. W efekcie inwestor otrzymuje projekt nie tylko zgodny z przepisami, ale też praktyczny, zoptymalizowany i gotowy do realizacji – dokładnie taki, jakiego potrzebuje jego inwestycja.
7.2. Dokumentacja dopasowana do wykonawcy
W firmie J-PROJECT wiemy, że skuteczne projektowanie konstrukcji stalowych to nie tylko obliczenia i model 3D, ale również sposób, w jaki projekt trafia do wykonawcy. Dlatego każdą dokumentację przygotowujemy z myślą o tym, kto będzie ją realizował – wytwórni, firmie montażowej czy generalnym wykonawcy. Nasze projekty zawierają pełne zestawienia materiałowe, czytelne oznaczenia elementów i logiczną numerację ułatwiającą montaż. Rysunki opracowujemy w sposób intuicyjny, z wyraźnym podziałem na etapy montażowe i spójne oznaczenia w modelu BIM.
Dzięki temu wykonawca nie traci czasu na interpretację dokumentacji, a prace na budowie przebiegają płynnie i bez zbędnych pytań. Coraz częściej przekazujemy również modele IFC, które pozwalają ekipom montażowym przeglądać konstrukcję bezpośrednio na urządzeniach mobilnych. To eliminuje wiele nieporozumień i ogranicza ryzyko błędów montażowych.
W praktyce takie podejście przekłada się na mniejsze przestoje, lepszą komunikację i krótszy czas realizacji inwestycji. Dla nas projektowanie konstrukcji stalowych to proces, który musi łączyć biuro projektowe i wykonawcę – dlatego dokumentacja J-PROJECT powstaje z myślą o realiach produkcji i montażu, a nie tylko zgodności z normą.
7.3. Typy realizacji i branże, z którymi współpracujemy
Firma J-PROJECT realizuje projektowanie konstrukcji stalowych dla szerokiego zakresu branż – od przemysłu i logistyki, po budownictwo mieszkaniowe i użyteczności publicznej. Nasze doświadczenie obejmuje zarówno hale produkcyjne i magazynowe, jak i konstrukcje wsporcze pod instalacje technologiczne, silosy, estakady czy zbiorniki. Współpracujemy z generalnymi wykonawcami, biurami architektonicznymi oraz wytwórniami prefabrykatów stalowych i żelbetowych.
W projektach przemysłowych koncentrujemy się na rozwiązaniach umożliwiających szybki montaż i wysoką powtarzalność elementów, co pozwala skrócić harmonogram inwestycji. W branży deweloperskiej i komercyjnej stawiamy na estetykę i współpracę z architektem, łącząc stal z żelbetem i szkłem w nowoczesnych formach konstrukcyjnych.
Dzięki pracy w technologii BIM i doświadczeniu w modelowaniu 3D możemy elastycznie dostosować sposób projektowania konstrukcji stalowych do specyfiki każdej inwestycji – niezależnie od jej skali i przeznaczenia. W efekcie współpracujemy zarówno z dużymi firmami budowlanymi, jak i mniejszymi wykonawcami, dla których liczy się terminowość, komunikacja i praktyczne podejście do projektowania.
7.4. Skontaktuj się z nami w sprawie projektu konstrukcji stalowej
Planujesz budowę hali, wiaty lub konstrukcji przemysłowej i szukasz solidnego partnera projektowego? Skontaktuj się z nami – w J-PROJECT specjalizujemy się w projektowaniu konstrukcji stalowych dopasowanych do potrzeb inwestorów, wykonawców i architektów. Każdy projekt traktujemy indywidualnie, łącząc wiedzę inżynierską z praktycznym podejściem do realizacji.
Zajrzyj do zakładki Oferta, aby zobaczyć pełny zakres naszych usług, lub odwiedź stronę O nas, gdzie poznasz nasz zespół i filozofię działania. Jeśli chcesz porozmawiać o swoim projekcie – wypełnij prosty formularz w zakładce Kontakt, a odpowiemy w ciągu jednego dnia roboczego.
Zachęcamy też do obejrzenia naszej grafiki promocyjnej, która pokazuje, w jaki sposób podchodzimy do nowoczesnego projektowania.
W J-PROJECT wierzymy, że dobrze zaprojektowana konstrukcja stalowa to nie tylko bezpieczeństwo, ale też oszczędność czasu i kosztów. Jeśli szukasz partnera, który połączy precyzję obliczeń z praktycznym doświadczeniem budowlanym – skontaktuj się z nami. Razem stworzymy konstrukcję dopasowaną do Twoich potrzeb.
8. Podsumowanie – projektowanie konstrukcji stalowych w praktyce
Projektowanie konstrukcji stalowych to proces, który łączy wiedzę inżynierską, doświadczenie wykonawcze i umiejętność przewidywania problemów na każdym etapie inwestycji. Od pierwszych koncepcji, przez projekt techniczny i wykonawczy, aż po montaż w terenie – każdy detal ma znaczenie. Dobrze przygotowany projekt to nie tylko zestaw obliczeń i rysunków, ale przede wszystkim logicznie zaplanowana konstrukcja, która zapewnia bezpieczeństwo, trwałość i ekonomię wykonania.
W praktyce ogromną rolę odgrywa współpraca między branżami – architektem, konstruktorem i wykonawcą. Dzięki technologii BIM możliwe jest dziś modelowanie całego obiektu w 3D, co pozwala wcześnie wykryć kolizje i dopracować detale przed rozpoczęciem produkcji. Takie podejście eliminuje błędy, skraca czas budowy i redukuje koszty materiałowe.
Nowoczesne projektowanie konstrukcji stalowych wymaga również znajomości norm, metod obliczeniowych (w tym analizy imperfekcyjnej) oraz doświadczenia w pracy z różnymi typami obiektów – od hal przemysłowych po konstrukcje wsporcze i hybrydowe. Właśnie dlatego warto powierzyć ten proces biuru, które łączy kompetencje projektowe z praktycznym rozumieniem procesu budowlanego.
W J-PROJECT każdy projekt to efekt współpracy, analizy i indywidualnego podejścia. Dążymy do tego, by nasze konstrukcje były nie tylko zgodne z przepisami, ale przede wszystkim dopasowane do potrzeb inwestora i realiów wykonania. Jeżeli planujesz inwestycję i potrzebujesz solidnego partnera projektowego – zapraszamy do kontaktu. Zobacz, jak wygląda nasze projektowanie konstrukcji stalowych w praktyce.
