Projektant konstrukcji stalowych – kiedy warto zaangażować go już na etapie koncepcji?

Projektant konstrukcji stalowych powinien pojawić się w inwestycji możliwie wcześnie, najlepiej już na etapie koncepcji hali, wiaty, konstrukcji wsporczej lub obiektu przemysłowego. To właśnie wtedy podejmowane są decyzje, które później wpływają na koszt stali, wielkość fundamentów, układ słupów, stężenia, montaż oraz zakres dokumentacji wykonawczej. Dobry projektant konstrukcji stalowych nie ogranicza się do dobrania profili i wykonania obliczeń, ale analizuje cały układ nośny pod kątem bezpieczeństwa, kosztu, wykonawstwa i późniejszej eksploatacji.

W praktyce zbyt późne zaangażowanie konstruktora może oznaczać konieczność poprawiania założeń architektonicznych, zmianę rozstawu słupów, większą masę konstrukcji albo trudniejsze detale montażowe. Dlatego dobrze przygotowany projekt konstrukcyjny hali powinien powstawać w ścisłej współpracy między inwestorem, architektem, konstruktorem i wykonawcą. Projektant konstrukcji stalowych może już na wczesnym etapie wskazać, które rozwiązania są ekonomiczne, a które tylko pozornie wyglądają korzystnie na rysunku koncepcyjnym.

W tym artykule wyjaśniamy, kiedy warto zaangażować projektanta, jakie problemy może rozwiązać i dlaczego jego rola jest szczególnie ważna przy halach stalowych, obiektach przemysłowych oraz konstrukcjach wymagających optymalizacji. Pokażemy też, jak projektant konstrukcji stalowych wpływa na dokumentację techniczną, wykonawczą i warsztatową, a także na ograniczenie ryzyka błędów na budowie. Jeśli planujesz inwestycję i chcesz sprawdzić, jaki zakres projektu będzie potrzebny, możesz też od razu przejść do naszej oferty projektowania konstrukcji lub skorzystać z formularza w zakładce kontakt. W dobrze prowadzonym procesie projektowym projektant konstrukcji stalowych nie jest kosztem dodanym na końcu, ale osobą, która może pomóc ograniczyć koszt całej inwestycji.

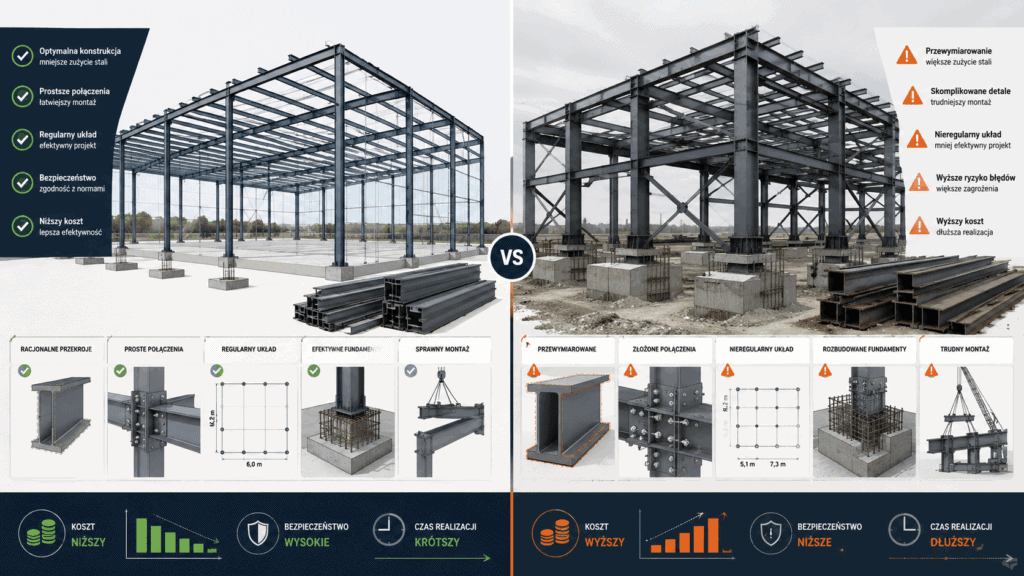

1. Projektant konstrukcji stalowych a koszt i bezpieczeństwo inwestycji

Projektant konstrukcji stalowych ma wpływ na koszt inwestycji dużo wcześniej, niż mogłoby się wydawać. Już na etapie koncepcji można zdecydować o rozstawie słupów, schemacie statycznym, układzie stężeń, typie fundamentów, sposobie montażu i poziomie skomplikowania detali. To właśnie te decyzje później przekładają się na masę stali, koszt wykonania, liczbę kolizji oraz ryzyko zmian na budowie. Dlatego dobry projektant konstrukcji stalowych nie powinien być traktowany wyłącznie jako osoba od obliczeń, ale jako partner techniczny, który pomaga inwestorowi i architektowi wybrać rozwiązanie bezpieczne, racjonalne i możliwe do sprawnej realizacji.

1.1. Dlaczego konstruktor nie powinien pojawiać się dopiero po architekturze?

Częstym błędem jest założenie, że najpierw powinna powstać pełna koncepcja architektoniczna, a dopiero później do projektu dołącza konstruktor. W prostych obiektach może to czasem działać, ale przy halach, wiatach i konstrukcjach przemysłowych takie podejście szybko prowadzi do ograniczeń. Projektant konstrukcji stalowych powinien mieć możliwość oceny układu obiektu zanim zostaną utrwalone decyzje dotyczące siatki słupów, wysokości hali, bram, suwnic, obudowy czy układu instalacji.

Jeżeli konstruktor pojawia się zbyt późno, często musi dopasowywać konstrukcję do założeń, które nie są optymalne technicznie. Może się wtedy okazać, że słupy są rozstawione w sposób generujący zbyt duże przekroje, układ stężeń koliduje z bramami lub technologią, a fundamenty muszą przenosić większe siły, niż byłoby to konieczne przy lepszym schemacie. W efekcie projekt wygląda formalnie poprawnie, ale inwestor płaci więcej za stal, beton, zbrojenie i montaż.

Wczesne zaangażowanie konstruktora pozwala wyłapać takie problemy zanim staną się kosztowne. Dobry projektant konstrukcji stalowych może zaproponować korzystniejszy układ ram, inne rozmieszczenie stężeń, bardziej racjonalny rozstaw słupów albo rozwiązanie, które uprości późniejsze wykonawstwo. Właśnie dlatego projekt konstrukcyjny hali warto analizować nie jako końcowy etap po architekturze, ale jako ważną część koncepcji całej inwestycji.

1.2. Jak projektant konstrukcji stalowych wpływa na koszt stali, fundamentów i montażu?

Koszt konstrukcji stalowej nie zależy wyłącznie od ceny stali za kilogram. Duże znaczenie ma masa konstrukcji, liczba elementów, rodzaj połączeń, poziom skomplikowania detali, sposób transportu, kolejność montażu oraz wymagania wobec fundamentów. Projektant konstrukcji stalowych wpływa więc nie tylko na to, jakie profile zostaną dobrane, ale również na to, czy cała konstrukcja będzie prosta, powtarzalna i ekonomiczna w wykonaniu.

Przykładowo ten sam obiekt można zaprojektować jako konstrukcję lekką, ale trudną montażowo, albo nieco cięższą, lecz znacznie prostszą w produkcji i ustawieniu na budowie. Można też ograniczyć masę stali, ale przenieść problem na fundamenty, kotwy lub skomplikowane połączenia. Dlatego optymalizacja nie powinna polegać na ślepym zmniejszaniu przekrojów, tylko na analizie całego układu. Szerzej pisaliśmy o tym przy temacie optymalizacji konstrukcji stalowych, gdzie rzeczywiste oszczędności wynikają przede wszystkim z dobrego schematu pracy konstrukcji.

Bardzo ważny jest również wpływ konstrukcji stalowej na fundamenty. Zmiana sposobu zamocowania słupów, układu stężeń albo przekazywania sił poziomych może znacząco zmienić wymiary stóp fundamentowych, ilość zbrojenia i wymagania wobec kotew. Dlatego projektant konstrukcji stalowych powinien patrzeć szerzej niż tylko na stal. Konstrukcja stalowa, fundamenty, obudowa i montaż są ze sobą powiązane, a oszczędność w jednym miejscu może wygenerować koszt w innym.

W praktyce dobry projektant szuka rozwiązania, które jest korzystne dla całej inwestycji, a nie tylko dla jednego zestawienia materiałowego. Czasami oznacza to zmniejszenie masy stali, czasami uproszczenie połączeń, a czasami zmianę schematu, która pozwala ograniczyć fundamenty lub przyspieszyć montaż. Jeśli chcesz sprawdzić, czy planowana konstrukcja może być zaprojektowana bardziej racjonalnie, warto już na tym etapie skorzystać z kontaktu z J-PROJECT i opisać podstawowe założenia inwestycji.

1.3. Kiedy pozornie tańszy projekt może wygenerować większe koszty?

Pozornie tańszy projekt bardzo często wygląda korzystnie tylko na początku. Niższa cena dokumentacji może być atrakcyjna, ale jeśli za nią idzie zbyt mała analiza, słabsze detale lub brak koordynacji, koszty mogą pojawić się dopiero na etapie wykonawstwa. Projektant konstrukcji stalowych, który ogranicza się do minimalnego zakresu, może przygotować dokumentację formalnie wystarczającą, ale niewystarczająco dopracowaną dla produkcji, montażu i budowy.

Najczęstszy problem polega na tym, że oszczędność na projekcie jest niewielka w porównaniu z kosztem późniejszych zmian. Jedna kolizja, źle przyjęte założenie montażowe, nieczytelny detal albo konieczność przeprojektowania fragmentu konstrukcji może kosztować więcej niż różnica między tanim a dobrze opracowanym projektem. Dotyczy to szczególnie hal przemysłowych, konstrukcji z suwnicami, wiat stalowych, antresol, konstrukcji wsporczych oraz obiektów z dużą liczbą powtarzalnych elementów.

Tani projekt może też prowadzić do przewymiarowania. Jeżeli projektant nie poświęca czasu na analizę wariantów, często najbezpieczniej jest przyjąć większe przekroje, większe fundamenty i prostsze, ale cięższe rozwiązania. Inwestor płaci wtedy mniej za dokumentację, ale więcej za stal, beton, zbrojenie, transport i montaż. W takim przypadku oszczędność jest tylko pozorna, o czym szerzej pisaliśmy w artykule tańszy projekt konstrukcji hali – dlaczego może kosztować więcej.

Dobry projektant konstrukcji stalowych powinien więc łączyć bezpieczeństwo z ekonomią i wykonawstwem. Nie chodzi o projektowanie „na styk”, ale o świadome decyzje techniczne, które ograniczają niepotrzebne koszty bez zwiększania ryzyka. Właśnie dlatego wybór projektanta powinien być traktowany jako decyzja wpływająca na budżet całej inwestycji, a nie wyłącznie jako koszt jednej pozycji w harmonogramie.

J-PROJECT może pomóc ocenić układ konstrukcji już na etapie koncepcji, zanim decyzje projektowe zaczną generować niepotrzebne koszty.

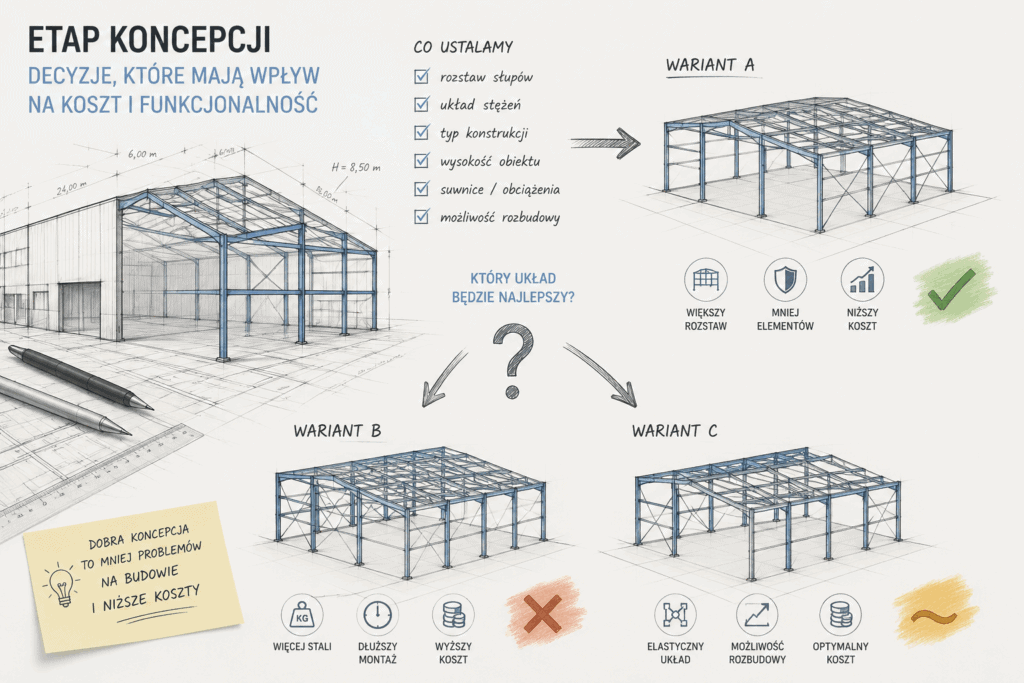

2. Projektant konstrukcji stalowych na etapie koncepcji – co można wtedy zoptymalizować?

Projektant konstrukcji stalowych daje największą wartość wtedy, gdy może wpłynąć na założenia inwestycji jeszcze przed zamknięciem koncepcji. Na tym etapie można stosunkowo łatwo zmienić rozstaw słupów, układ ram, lokalizację stężeń, sposób pracy konstrukcji, wysokość hali albo założenia dotyczące obudowy i fundamentów. Później każda zmiana jest trudniejsza, bo wpływa na architekturę, instalacje, technologię, pozwolenia, kosztorys i harmonogram. Dlatego dobrze zaangażowany projektant konstrukcji stalowych może pomóc ograniczyć koszty zanim jeszcze powstanie szczegółowa dokumentacja.

2.1. Rozstaw słupów, układ ram i stężeń

Rozstaw słupów jest jedną z najważniejszych decyzji w projektowaniu hali lub wiaty stalowej. Z pozoru jest to decyzja architektoniczna albo funkcjonalna, ale w praktyce bardzo mocno wpływa na konstrukcję. Projektant konstrukcji stalowych może już na etapie koncepcji ocenić, czy przyjęta siatka słupów jest racjonalna pod względem masy stali, wysokości przekrojów, pracy rygli dachowych, płatwi, stężeń i fundamentów.

Zbyt duży rozstaw słupów może zwiększyć masę konstrukcji, wymusić cięższe rygle, większe blachownice, mocniejsze połączenia albo bardziej skomplikowany montaż. Z kolei zbyt gęsty układ słupów może utrudnić funkcję obiektu, kolidować z bramami, regałami, liniami technologicznymi lub ruchem pojazdów. Dobry projektant konstrukcji stalowych powinien więc szukać kompromisu między funkcją budynku, ekonomią konstrukcji i późniejszym wykonawstwem.

Bardzo ważny jest również układ stężeń. Stężenia nie mogą być przypadkowo „dorysowane” na końcu projektu, bo wpływają na stateczność całego obiektu i przekazywanie sił poziomych do fundamentów. Jeżeli zostaną źle rozmieszczone, mogą kolidować z bramami, otworami, instalacjami, pomostami lub technologią. Jeżeli natomiast zostaną dobrze przemyślane od początku, mogą znacząco uprościć konstrukcję i ograniczyć koszt wykonania.

W praktyce już niewielka zmiana układu ram lub stężeń może poprawić pracę całej hali. Czasami wystarczy przesunąć pole stężone, zmienić rozstaw osi albo inaczej rozwiązać sztywność układu dachowego, aby ograniczyć masę stali lub wielkość fundamentów. To właśnie dlatego analiza stateczności konstrukcji powinna być powiązana z koncepcją obiektu, a nie traktowana jako formalne sprawdzenie na końcu projektu.

2.2. Dobór schematu statycznego konstrukcji

Schemat statyczny decyduje o tym, jak konstrukcja przenosi obciążenia i gdzie pojawiają się największe siły. Ten sam budynek można zaprojektować w kilku wariantach, które na rysunku architektonicznym będą wyglądały podobnie, ale konstrukcyjnie będą pracowały inaczej. Projektant konstrukcji stalowych powinien umieć ocenić, czy korzystniejszy będzie układ ramowy, układ ze stężeniami, podstawa przegubowa, częściowe utwierdzenie słupów albo inne rozwiązanie dopasowane do konkretnej inwestycji.

Dobór schematu statycznego wpływa nie tylko na przekroje elementów stalowych. Ma znaczenie również dla fundamentów, kotew, przemieszczeń, montażu, połączeń i obudowy. Przykładowo sztywniejsze zamocowanie słupów może ograniczyć przemieszczenia ramy, ale jednocześnie zwiększyć momenty w podstawach i wymagania wobec fundamentów. Z kolei podstawa przegubowa może uprościć fundament, ale wymaga dobrego układu stężeń i właściwej pracy całej konstrukcji.

Błędem jest wybieranie schematu wyłącznie z przyzwyczajenia. To, co dobrze działało w jednej hali, nie musi być najlepsze w innym obiekcie. Inne będą wymagania dla magazynu, inne dla hali produkcyjnej, inne dla wiaty, a jeszcze inne dla obiektu z suwnicami lub konstrukcji wsporczej pod urządzenia. Dlatego projektant konstrukcji stalowych powinien patrzeć na schemat statyczny jako na narzędzie optymalizacji, a nie tylko sposób wykonania obliczeń.

W tym miejscu duże znaczenie ma doświadczenie projektanta i umiejętność interpretacji wyników. Program obliczeniowy pokaże siły, naprężenia i wykorzystanie elementów, ale nie zdecyduje sam, czy przyjęty schemat jest najlepszy dla inwestora. Podobnie jak przy analizie konstrukcji budowlanych, najważniejsze są poprawne założenia, bo nawet bardzo dokładne obliczenia mogą prowadzić do słabych decyzji, jeśli model nie odpowiada rzeczywistej pracy obiektu.

2.3. Wpływ konstrukcji stalowej na fundamenty i obudowę

Konstrukcja stalowa nie kończy się na słupach, ryglach i stężeniach. Jej układ wpływa na fundamenty, kotwy, cokoły, obudowę, posadzkę, bramy, instalacje i odwodnienie. Projektant konstrukcji stalowych powinien więc analizować, jak przyjęte rozwiązania oddziałują na pozostałe elementy inwestycji. Czasami konstrukcja, która wydaje się korzystna w samej stali, może zwiększyć koszt fundamentów albo utrudnić montaż obudowy.

Dobrym przykładem są siły poziome i momenty w podstawach słupów. Zmiana schematu pracy hali może spowodować, że fundamenty będą musiały przenosić większe momenty, odrywanie lub większe reakcje poziome. Wtedy oszczędność na konstrukcji stalowej może zostać przeniesiona na beton, zbrojenie i roboty ziemne. Dlatego przy projektowaniu warto analizować stal i żelbet razem, szczególnie przy obiektach przemysłowych oraz halach narażonych na większe obciążenia poziome.

Ten sam problem dotyczy obudowy. Rozstaw słupów, płatwi, rygli ściennych i stężeń musi być skoordynowany z płytami warstwowymi, bramami, świetlikami, cokołami i instalacjami. Jeżeli konstrukcja nie jest dopasowana do obudowy, mogą pojawić się niestandardowe docinki, dodatkowe podkonstrukcje, kolizje albo rozwiązania trudniejsze do wykonania. Dlatego projektant konstrukcji stalowych powinien rozumieć nie tylko obliczenia, ale też praktyczne konsekwencje detali na budowie.

Właśnie w takich miejscach widać wartość projektowania całościowego. Dobrze opracowana konstrukcja stalowa może uprościć fundamenty, ułatwić montaż obudowy i ograniczyć liczbę pytań wykonawcy. Jeżeli chcesz pogłębić ten temat, zobacz też artykuły o fundamentach pod konstrukcję stalową oraz obudowie hali przemysłowej, bo te zagadnienia bardzo często decydują o realnym koszcie budowy.

2.4. Wstępna ocena masy stali i kosztów wykonania

Na etapie koncepcji nie zawsze da się dokładnie policzyć każdy element konstrukcji, ale można wykonać wstępną ocenę wariantów. Projektant konstrukcji stalowych może porównać kilka możliwych układów i wskazać, który z nich prawdopodobnie będzie korzystniejszy pod względem masy stali, prostoty wykonania, fundamentów i montażu. Taka analiza nie musi jeszcze być pełnym projektem, ale może uchronić inwestora przed wejściem w kosztowny, nieoptymalny kierunek.

Wstępna ocena masy stali jest szczególnie przydatna przy halach magazynowych, produkcyjnych, wiatach, antresolach i konstrukcjach wsporczych. Inwestor często chce wiedzieć, czy dana koncepcja jest ekonomiczna, zanim zleci pełną dokumentację. Architekt może z kolei potrzebować informacji, czy proponowana geometria jest realna i czy nie wymaga bardzo ciężkich elementów. W takich sytuacjach projektant konstrukcji stalowych może pomóc podjąć decyzje wcześniej, zanim projekt zostanie rozwinięty w niekorzystnym kierunku.

Trzeba jednak uważać, żeby nie oceniać kosztu wyłącznie przez masę stali. Lżejsza konstrukcja nie zawsze jest tańsza, jeśli wymaga trudnych połączeń, nietypowych elementów, większej liczby roboczogodzin w wytwórni albo skomplikowanego montażu. Czasami bardziej opłaca się zastosować rozwiązanie nieco cięższe, ale powtarzalne, proste i szybkie do wykonania. Dobry projektant powinien więc patrzeć nie tylko na kilogramy, ale również na realny koszt produkcji i budowy.

Właśnie dlatego koncepcję warto skonsultować zanim stanie się projektem, którego później trudno zmienić. W J-PROJECT możemy pomóc ocenić, czy układ konstrukcji stalowej jest racjonalny, czy warto rozważyć inny schemat oraz które elementy mogą mieć największy wpływ na koszt inwestycji. To podejście jest spójne z naszym sposobem pracy opisanym szerzej w zakładce o nas, gdzie duży nacisk kładziemy na optymalizację, terminowość i praktyczne podejście do projektowania.

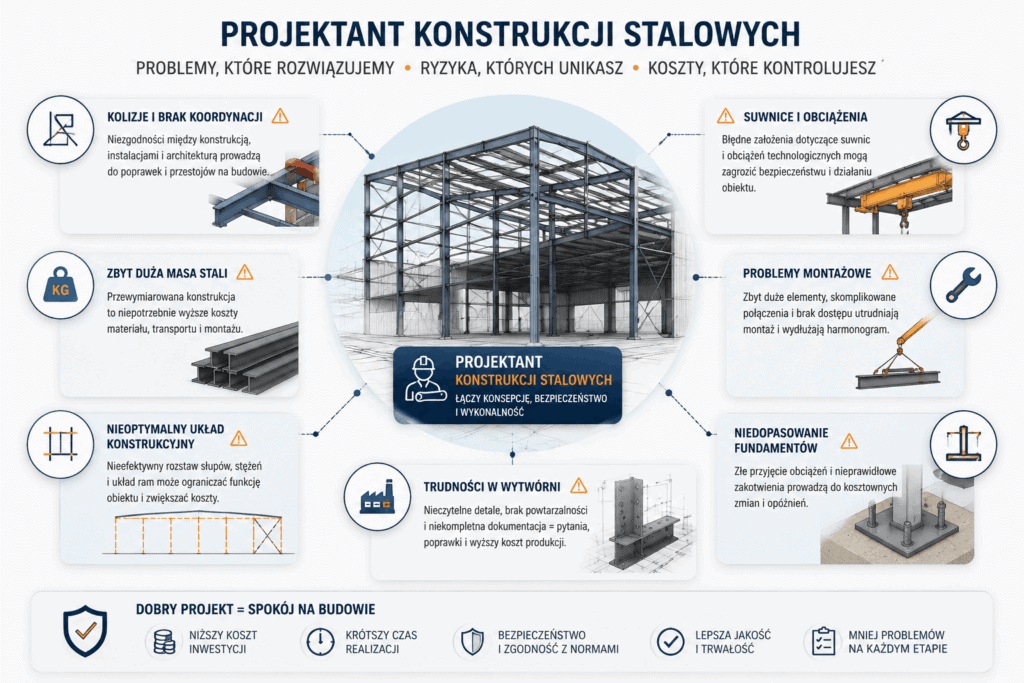

3. Jakie problemy rozwiązuje dobry projektant konstrukcji stalowych?

Dobry projektant konstrukcji stalowych rozwiązuje problemy, które często nie są widoczne na pierwszych rysunkach koncepcyjnych. Inwestor widzi zwykle bryłę budynku, układ funkcjonalny i orientacyjny koszt, ale prawdziwe ryzyka pojawiają się w szczegółach: masie stali, kolizjach, montażu, fundamentach, połączeniach i obciążeniach technologicznych. Właśnie dlatego projektant konstrukcji stalowych powinien analizować nie tylko samą konstrukcję, ale też jej wpływ na wykonawstwo i późniejsze użytkowanie obiektu.

3.1. Zbyt duża masa konstrukcji stalowej

Zbyt duża masa konstrukcji stalowej to jeden z najczęstszych problemów, które mogą znacząco podnieść koszt inwestycji. Nie zawsze wynika ona z trudnego obiektu. Czasami jej przyczyną jest zbyt zachowawczy schemat statyczny, niekorzystny rozstaw słupów, słabo przemyślany układ stężeń albo brak analizy wariantowej. Dobry projektant konstrukcji stalowych powinien umieć ocenić, czy przyjęte rozwiązanie jest rzeczywiście potrzebne, czy tylko „bezpiecznie przewymiarowane”.

Oczywiście bezpieczeństwo konstrukcji jest najważniejsze, ale nie oznacza to automatycznego dokładania stali w każdym miejscu. Nadmierne przekroje zwiększają nie tylko koszt materiału, ale też koszt transportu, zabezpieczenia antykorozyjnego, montażu, połączeń i fundamentów. Cięższa konstrukcja może wymagać większych reakcji na podporach, mocniejszych kotew, większych stóp fundamentowych i bardziej wymagającego sprzętu montażowego. Dlatego projektant konstrukcji stalowych powinien analizować koszt całego układu, a nie tylko pojedynczy element.

Czasami optymalizacja polega na zmniejszeniu przekrojów, ale równie często na zmianie sposobu pracy konstrukcji. Lepszy układ stężeń, korzystniejszy rozstaw ram, poprawa schematu podparcia albo bardziej racjonalne detale mogą dać większy efekt niż samo „odchudzanie” profili. Właśnie dlatego temat masy stali warto łączyć z całościową optymalizacją konstrukcji stalowych, a nie traktować jako prostą walkę o każdy kilogram.

Dobry projektant konstrukcji stalowych powinien też rozumieć, że najlżejsza konstrukcja nie zawsze jest najtańsza. Jeżeli bardzo lekkie rozwiązanie wymaga trudnych połączeń, nietypowej produkcji, większej liczby elementów albo skomplikowanego montażu, końcowy koszt może być wyższy niż przy wariancie nieco cięższym, ale prostszym. W praktyce liczy się nie tylko masa stali, ale też powtarzalność, technologia wykonania i tempo realizacji.

3.2. Kolizje z instalacjami, obudową i technologią

Kolizje między konstrukcją stalową a instalacjami, obudową lub technologią potrafią zatrzymać prace projektowe i wykonawcze. Problem może dotyczyć stężeń przecinających planowaną bramę, rygli kolidujących z kanałami wentylacyjnymi, słupów ustawionych w niekorzystnym miejscu, płatwi niedopasowanych do świetlików albo elementów stalowych utrudniających montaż obudowy. Dobry projektant konstrukcji stalowych powinien przewidywać takie sytuacje, zanim pojawią się na budowie.

W obiektach przemysłowych szczególnie ważna jest technologia. Linie produkcyjne, suwnice, pomosty, zbiorniki, instalacje, trasy kablowe i urządzenia technologiczne mogą wymagać konkretnych przestrzeni, przejść, wysokości oraz punktów podparcia. Jeżeli konstrukcja zostanie zaprojektowana bez uwzględnienia tych wymagań, późniejsze poprawki mogą być kosztowne i trudne do wdrożenia. Dlatego projektant konstrukcji stalowych powinien współpracować z architektem, projektantami branżowymi i inwestorem już na etapie ustalania głównych założeń.

Kolizje z obudową są równie ważne. Układ konstrukcji stalowej musi być skoordynowany z płytami warstwowymi, ryglami ściennymi, cokołami, bramami, drzwiami, świetlikami, odwodnieniem i detalami narożnymi. Jeśli konstrukcja nie uwzględnia sposobu mocowania obudowy, wykonawca może potrzebować dodatkowych podkonstrukcji, nietypowych docinek lub rozwiązań zamiennych. To zwiększa koszt i ryzyko błędów, mimo że sam projekt konstrukcji może wyglądać poprawnie obliczeniowo. Ten temat szerzej rozwijaliśmy przy artykule o obudowie hali przemysłowej.

Dobrym narzędziem ograniczania kolizji jest modelowanie 3D i praca w środowisku BIM. Nie chodzi jednak o sam efekt wizualny, ale o możliwość wcześniejszego sprawdzenia zależności między konstrukcją, instalacjami, obudową, fundamentami i technologią. Projektant konstrukcji stalowych, który pracuje w takim podejściu, może szybciej wychwycić miejsca problematyczne i ograniczyć liczbę pytań na budowie. Więcej o takim sposobie pracy pisaliśmy w artykule o BIM w projektowaniu konstrukcji.

Warto sprawdzić konstrukcję pod kątem kolizji, montażu i kosztów zanim projekt wejdzie w bardziej zaawansowany etap.

3.3. Problemy z montażem i detalami wykonawczymi

Problemy montażowe często wynikają z detali, które w projekcie potraktowano zbyt ogólnie. Na rysunku konstrukcja może wyglądać poprawnie, ale na budowie okazuje się, że trudno ustawić słupy, brakuje miejsca na dokręcenie śrub, połączenia są niewygodne, stężenia utrudniają kolejność montażu albo elementy wymagają zbyt skomplikowanego podparcia tymczasowego. Dobry projektant konstrukcji stalowych powinien projektować z myślą o tym, jak konstrukcja zostanie rzeczywiście wykonana.

Montaż konstrukcji stalowej wymaga precyzji, logicznej kolejności i dobrze przygotowanych detali. Znaczenie mają blachy podstawy, kotwy, tolerancje, połączenia śrubowe, spoiny, dostęp montażowy, możliwość rektyfikacji słupów i stabilność konstrukcji na etapach pośrednich. Jeżeli dokumentacja nie uwzględnia tych aspektów, wykonawca może potrzebować dodatkowych wyjaśnień, zmian lub rozwiązań zastępczych. Właśnie dlatego projektant konstrukcji stalowych powinien rozumieć nie tylko obliczenia, ale też praktykę wykonawczą.

Duże znaczenie ma również prostota połączeń. Zbyt skomplikowane detale mogą zwiększać liczbę roboczogodzin w wytwórni, wydłużać montaż, utrudniać kontrolę jakości i generować większe ryzyko błędów. Czasami lepszym rozwiązaniem jest detal mniej „efektowny” obliczeniowo, ale prostszy, powtarzalny i łatwiejszy do wykonania. To szczególnie ważne przy dużych halach, gdzie powtarzalność połączeń może znacząco wpłynąć na koszt całej inwestycji.

W praktyce dobrze opracowana dokumentacja wykonawcza ogranicza liczbę pytań z budowy. Rysunki powinny jasno pokazywać układ elementów, detale połączeń, wymagania materiałowe, klasy śrub, spoiny, poziomy, osie oraz powiązania z fundamentami. Jeżeli zależy Ci na tym, aby projekt był czytelny dla wykonawcy, warto zwrócić uwagę na zakres projektu wykonawczego hali stalowej oraz na zagadnienie łatwości montażu konstrukcji stalowej.

3.4. Niedoszacowanie wpływu suwnic, bram i obciążeń technologicznych

Suwnice, duże bramy, urządzenia technologiczne i lokalne obciążenia eksploatacyjne mogą całkowicie zmienić sposób pracy konstrukcji. W prostym magazynie obciążenia są zwykle bardziej przewidywalne, ale w hali produkcyjnej pojawiają się siły poziome, oddziaływania dynamiczne, lokalne koncentracje obciążeń, drgania, wymagania dotyczące ugięć i sztywności. Dobry projektant konstrukcji stalowych powinien uwzględnić te czynniki już na etapie koncepcji, a nie dopiero wtedy, gdy konstrukcja jest prawie gotowa.

Suwnica wpływa nie tylko na belkę podsuwnicową. Zmienia pracę słupów, fundamentów, stężeń, ram, połączeń i całego układu przestrzennego hali. Pojawiają się obciążenia od jazdy, hamowania, przyspieszania, skoszenia oraz lokalne efekty dynamiczne. Jeżeli zostaną niedoszacowane, konstrukcja może wymagać późniejszych wzmocnień lub zmian, które są znacznie trudniejsze niż zaprojektowanie odpowiedniego układu od początku. Ten temat omawialiśmy szerzej w artykule o projekcie hali przemysłowej z suwnicami.

Podobnie jest z dużymi bramami i otworami w ścianach. Brama może zaburzyć układ stężeń, ograniczyć możliwość ustawienia słupów, wymusić lokalne wzmocnienia albo zmienić sposób przekazywania sił poziomych. Jeśli ten temat zostanie pominięty na początku, późniejsza koordynacja może być trudna, bo bramy wynikają często z logistyki, technologii i układu transportu wewnętrznego. Projektant konstrukcji stalowych powinien więc analizować konstrukcję w powiązaniu z funkcją obiektu.

Obciążenia technologiczne także wymagają indywidualnego podejścia. Konstrukcje wsporcze pod urządzenia, antresole, pomosty, zbiorniki, instalacje lub elementy podwieszane mogą generować lokalne siły, których nie widać w ogólnym schemacie hali. Błąd w tym zakresie może prowadzić do niedowymiarowania elementów, zbyt dużych ugięć, drgań albo problemów z użytkowaniem. Dlatego projektant konstrukcji stalowych powinien dopytać o sposób eksploatacji obiektu i przewidzieć wymagania, które nie zawsze wynikają z samej architektury.

Właśnie w takich obiektach szczególnie ważne jest doświadczenie. Projektowanie hali przemysłowej nie polega tylko na „policzeniu ramy”, ale na zrozumieniu technologii, montażu, obciążeń i późniejszej eksploatacji. Jeżeli inwestor chce uniknąć kosztownych poprawek, warto zaangażować konstruktora przed zamknięciem założeń, a nie dopiero wtedy, gdy projekt wymaga szybkiego dostosowania do wcześniej podjętych decyzji.

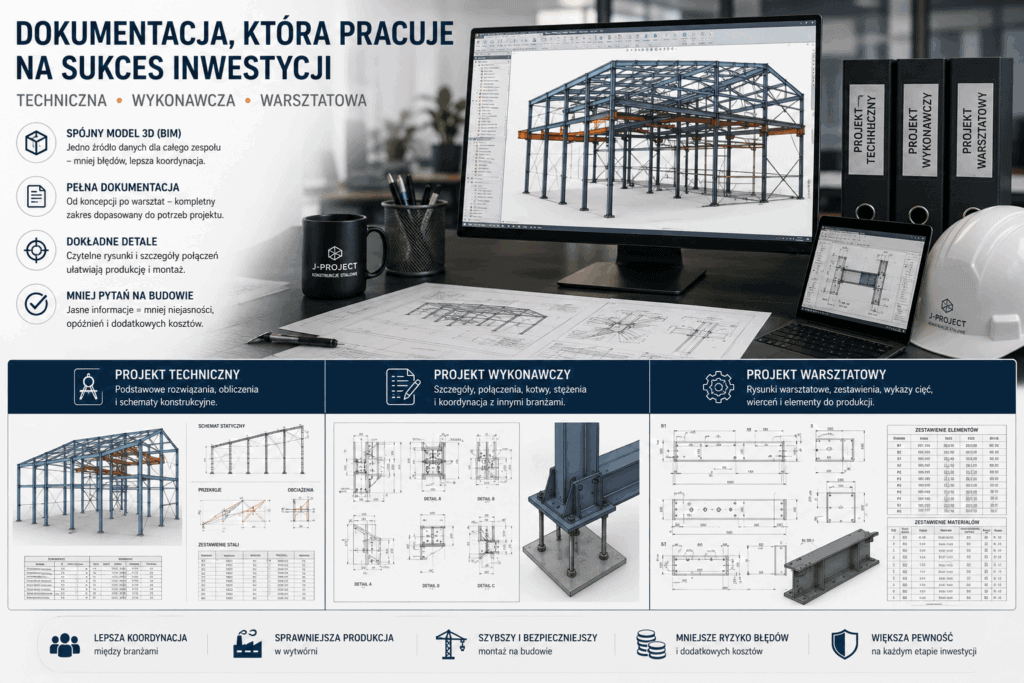

4. Projektant konstrukcji stalowych a dokumentacja techniczna, wykonawcza i warsztatowa

Projektant konstrukcji stalowych wpływa nie tylko na obliczenia i dobór przekrojów, ale również na jakość dokumentacji, z której później korzysta wykonawca. To bardzo ważne, ponieważ nawet dobrze policzona konstrukcja może generować problemy, jeśli rysunki są zbyt ogólne, detale nieczytelne albo zakres dokumentacji nie odpowiada realnym potrzebom budowy. W praktyce projektant konstrukcji stalowych powinien rozumieć różnicę między dokumentacją potrzebną do spełnienia wymagań formalnych a dokumentacją, która faktycznie pomaga wykonać obiekt.

4.1. Projekt techniczny konstrukcji a potrzeby wykonawcy

Projekt techniczny konstrukcji jest ważnym elementem dokumentacji, ale nie zawsze odpowiada na wszystkie pytania, które pojawiają się podczas wykonawstwa. Jego zadaniem jest określenie podstawowych rozwiązań konstrukcyjnych, obliczeń, schematów, materiałów i głównych wymagań technicznych. Jednak wykonawca często potrzebuje znacznie dokładniejszych informacji: detali połączeń, rozmieszczenia śrub, spoin, blach węzłowych, tolerancji, kolejności montażu czy powiązań z fundamentami i obudową. Dlatego projektant konstrukcji stalowych powinien już na początku wiedzieć, jaki zakres dokumentacji będzie rzeczywiście potrzebny dla danej inwestycji.

Problem pojawia się wtedy, gdy projekt techniczny jest traktowany jako dokumentacja wystarczająca do wykonania całej konstrukcji. W prostych przypadkach część informacji może być oczywista dla doświadczonego wykonawcy, ale przy halach przemysłowych, suwnicach, konstrukcjach wsporczych, antresolach czy nietypowych detalach zbyt ogólna dokumentacja może prowadzić do wielu pytań. Wtedy wykonawca zaczyna doprecyzowywać rozwiązania na etapie, na którym każda zmiana wpływa na termin i koszt.

Dobry projektant konstrukcji stalowych powinien umieć przewidzieć, które elementy wymagają doprecyzowania w projekcie wykonawczym lub warsztatowym. Dotyczy to zwłaszcza połączeń, stężeń, podstaw słupów, elementów montażowych, detali przy bramach, dylatacjach, suwnicach i konstrukcjach pod urządzenia technologiczne. Jeżeli te miejsca zostaną opisane zbyt ogólnie, ryzyko błędów przechodzi z etapu projektowania na etap budowy.

Właśnie dlatego warto jasno ustalić zakres dokumentacji przed rozpoczęciem prac. Inny zakres będzie potrzebny do uzyskania formalnej kompletności projektu, a inny do sprawnego wykonania konstrukcji przez wytwórnię i ekipę montażową. Szerzej temat samego projektu technicznego omawialiśmy w artykule projekt techniczny konstrukcji, ale przy konstrukcjach stalowych szczególnie ważne jest to, aby nie mylić minimalnego zakresu formalnego z dokumentacją wygodną dla wykonawcy.

4.2. Dlaczego sama dokumentacja formalna często nie wystarcza na budowie?

Sama dokumentacja formalna często nie wystarcza na budowie, ponieważ budowa potrzebuje jednoznacznych decyzji wykonawczych. Na placu budowy nie ma miejsca na długie interpretowanie, czy dany detal miał być wykonany w taki, czy inny sposób. Wykonawca potrzebuje jasnych rysunków, opisów, wymiarów, osi, poziomów, klas materiałów i wymagań montażowych. Dlatego projektant konstrukcji stalowych powinien przygotowywać dokumentację z myślą o osobach, które będą z niej faktycznie korzystać.

Najczęstsze problemy wynikają z niedoprecyzowania detali. Może brakować informacji o sposobie połączenia elementów, układzie śrub, grubości blach, długości spoin, kolejności montażu, wymaganiach antykorozyjnych albo powiązaniu konstrukcji stalowej z fundamentem. Czasami problem nie polega na braku całego rozwiązania, ale na tym, że jest ono pokazane w kilku miejscach w różny sposób. Wtedy wykonawca musi pytać, a projektant musi wyjaśniać coś, co mogło być doprecyzowane wcześniej.

Przy konstrukcjach stalowych szczególnie ważna jest spójność między częścią stalową, żelbetową i architektoniczną. Podstawa słupa musi pasować do fundamentu, kotwy do blachy podstawy, stężenia do układu bram, a rygle ścienne do obudowy. Jeżeli te elementy nie są skoordynowane, nawet poprawne obliczenia nie wystarczą. Dobry projektant konstrukcji stalowych powinien więc traktować dokumentację jako narzędzie do ograniczania ryzyka, a nie tylko jako zestaw rysunków wymaganych do zamknięcia etapu projektu.

Taki sposób pracy ma bezpośredni wpływ na harmonogram. Im więcej niejasności w dokumentacji, tym więcej pytań z budowy, przerw, uzgodnień i zmian. Każda taka sytuacja może wydawać się niewielka, ale przy większym obiekcie suma drobnych problemów potrafi realnie opóźnić realizację. Dlatego dokumentacja powinna pomagać wykonawcy działać sprawnie, a nie zmuszać go do domyślania się intencji projektanta.

4.3. Rysunki wykonawcze i detale ograniczające pytania z budowy

Rysunki wykonawcze są miejscem, w którym projekt powinien stać się praktyczny. To tutaj pokazuje się rozwiązania w taki sposób, aby wykonawca mógł je zrozumieć, zamówić materiały, przygotować elementy i poprawnie je zamontować. Dobry projektant konstrukcji stalowych powinien zadbać o to, aby rysunki nie były przeładowane, ale jednocześnie zawierały wszystkie informacje potrzebne do wykonania konstrukcji.

W dokumentacji wykonawczej duże znaczenie mają detale połączeń. Połączenia śrubowe, spawane, blachy węzłowe, żebra, stężenia, podstawy słupów, połączenia rygli, płatwi i elementów drugorzędnych powinny być pokazane w sposób jednoznaczny. Jeżeli detal jest nietypowy, obciążony dużymi siłami albo ważny dla montażu, nie powinien być pozostawiony wyłącznie do interpretacji wykonawcy. To szczególnie ważne przy halach z suwnicami, konstrukcjach przemysłowych i obiektach, gdzie pojawiają się większe siły poziome lub dynamiczne.

Rysunki wykonawcze powinny też uwzględniać montaż. Konstrukcja stalowa nie pojawia się na budowie jako gotowy układ przestrzenny, tylko jest składana z kolejnych elementów. Trzeba więc myśleć o kolejności ustawiania słupów, montażu rygli, stężeń, płatwi, obudowy oraz elementów tymczasowych. Projektant konstrukcji stalowych, który rozumie montaż, może przygotować detale prostsze i bezpieczniejsze do wykonania.

Czytelna dokumentacja zmniejsza liczbę pytań z budowy. Nie eliminuje ich całkowicie, bo każda inwestycja ma swoje zmienne, ale ogranicza sytuacje, w których wykonawca musi zgadywać. Zamiast naprawiać problemy na budowie, lepiej doprecyzować je wcześniej na rysunkach. To podejście szczegółowo rozwijaliśmy w artykule o projekcie wykonawczym hali stalowej, gdzie dokumentacja wykonawcza jest pokazana jako narzędzie ograniczania kosztów, błędów i przestojów.

Potrzebujesz dokumentacji, która realnie pomaga na budowie?
J-PROJECT przygotowuje projekty konstrukcji stalowych z uwzględnieniem obliczeń, detali, montażu i wykonawstwa.

4.4. Kiedy warto przygotować projekt warsztatowy konstrukcji stalowej?

Projekt warsztatowy konstrukcji stalowej warto przygotować wtedy, gdy konstrukcja ma trafić do wytwórni, a elementy muszą zostać wykonane z dużą dokładnością. Taki projekt jest szczególnie ważny przy większych halach, konstrukcjach przemysłowych, suwnicach, nietypowych połączeniach, dużej liczbie powtarzalnych elementów albo wtedy, gdy wykonawca potrzebuje precyzyjnych danych do cięcia, wiercenia, spawania i montażu. Projektant konstrukcji stalowych powinien pomóc określić, czy w danym przypadku wystarczy projekt wykonawczy, czy potrzebna będzie również dokumentacja warsztatowa.

Projekt warsztatowy jest bardziej szczegółowy niż typowy projekt wykonawczy. Pokazuje elementy w sposób potrzebny do produkcji: pojedyncze części, blachy, otwory, spoiny, śruby, długości, oznaczenia, zestawienia i sposób prefabrykacji. Dzięki temu wytwórnia może przygotować konstrukcję bez ciągłego doprecyzowywania szczegółów. Jeżeli takiej dokumentacji brakuje, część decyzji może zostać przeniesiona na wykonawcę, co nie zawsze jest korzystne dla inwestora i projektanta.

Warto jednak pamiętać, że projekt warsztatowy nie powinien naprawiać błędów koncepcji. Jeżeli układ konstrukcyjny, obciążenia, połączenia lub detale są źle przemyślane wcześniej, dokumentacja warsztatowa tylko pokaże te problemy bardziej szczegółowo. Dlatego dobry projektant konstrukcji stalowych powinien zadbać, aby projekt techniczny i wykonawczy były spójne, zanim konstrukcja trafi do szczegółowego opracowania warsztatowego.

Projekt warsztatowy może też znacząco ułatwić kontrolę jakości. Elementy są oznaczone, wymiary jasne, połączenia opisane, a montaż może przebiegać według przewidywalnego schematu. Przy większych inwestycjach taka dokumentacja ogranicza ryzyko pomyłek w wytwórni i na budowie. To szczególnie ważne, gdy liczy się termin, powtarzalność i ograniczenie kosztownych przeróbek.

W praktyce decyzja o zakresie dokumentacji powinna wynikać z potrzeb inwestycji, a nie tylko z minimalnych wymagań formalnych. Jeżeli konstrukcja jest prosta, typowa i wykonywana przez doświadczonego wykonawcę, zakres może być mniejszy. Jeżeli jednak obiekt jest większy, bardziej techniczny lub ma istotne wymagania montażowe, warto przewidzieć pełniejszą dokumentację. Dobry projektant konstrukcji stalowych powinien umieć doradzić, jaki zakres będzie rozsądny technicznie i ekonomicznie.

5. Dla kogo pracuje projektant konstrukcji stalowych?

Projektant konstrukcji stalowych może współpracować z różnymi uczestnikami procesu inwestycyjnego, ale w każdym przypadku jego rola jest podobna: ograniczyć ryzyko błędów, dobrać racjonalne rozwiązanie i przygotować dokumentację dopasowaną do celu inwestycji. Innych informacji będzie potrzebował inwestor, innych architekt, innych generalny wykonawca, a jeszcze innych wytwórnia konstrukcji stalowych. Dobry projektant konstrukcji stalowych powinien rozumieć te różnice i dostosować sposób pracy do tego, kto korzysta z projektu oraz na jakim etapie znajduje się inwestycja.

5.1. Inwestorzy planujący hale przemysłowe i magazynowe

Dla inwestora najważniejsze są zwykle trzy rzeczy: koszt, termin i bezpieczeństwo inwestycji. Projektant konstrukcji stalowych może pomóc już na etapie koncepcji, zanim inwestor podejmie decyzje, które później będą trudne lub kosztowne do zmiany. Dotyczy to zwłaszcza hal przemysłowych, magazynowych, produkcyjnych, wiat, antresol i konstrukcji wsporczych.

Inwestor często nie musi znać szczegółów obliczeniowych, ale powinien wiedzieć, które decyzje mają największy wpływ na budżet. Rozstaw słupów, wysokość hali, obecność suwnic, rodzaj obudowy, warunki gruntowe i sposób montażu mogą znacząco zmienić koszt całego obiektu. Dobry projektant konstrukcji stalowych potrafi przełożyć te techniczne zagadnienia na praktyczne konsekwencje: większą masę stali, większe fundamenty, trudniejszy montaż albo większe ryzyko zmian na budowie.

W przypadku inwestora ważna jest również możliwość porównania wariantów. Nie zawsze pierwsza koncepcja jest najlepsza. Czasami niewielka zmiana układu konstrukcyjnego pozwala ograniczyć koszt wykonania albo uprościć późniejsze użytkowanie hali. Dlatego przy planowaniu inwestycji warto analizować nie tylko architekturę, ale również konstrukcję, co szerzej omawialiśmy przy temacie projektu hali magazynowej.

Współpraca z konstruktorem na wczesnym etapie pozwala inwestorowi podejmować bardziej świadome decyzje. Zamiast dowiadywać się o problemach dopiero przy kosztorysie albo na budowie, można wcześniej sprawdzić, czy założenia są racjonalne. Właśnie dlatego projektant konstrukcji stalowych powinien być traktowany jako wsparcie inwestora, a nie wyłącznie jako kolejny etap formalnej dokumentacji.

5.2. Architekci potrzebujący wsparcia konstrukcyjnego

Architekci często potrzebują konstruktora, który nie tylko policzy gotową koncepcję, ale pomoże ją rozwinąć w sposób technicznie i ekonomicznie racjonalny. Projektant konstrukcji stalowych może wesprzeć architekta przy doborze siatki słupów, układu stężeń, wysokości konstrukcyjnych, rozwiązań dachowych, rozmieszczenia bram, świetlików, obudowy i elementów wpływających na funkcję obiektu.

Dobra współpraca architekta z konstruktorem ogranicza ryzyko, że atrakcyjna koncepcja okaże się później trudna lub kosztowna do wykonania. Przykładowo stężenie może kolidować z bramą, słup może wypaść w niekorzystnym miejscu, wysokość konstrukcyjna może ograniczyć przestrzeń technologiczną, a obudowa może wymagać dodatkowych podkonstrukcji. Jeżeli projektant konstrukcji stalowych jest zaangażowany wcześniej, takie problemy można rozwiązać zanim projekt zostanie rozwinięty.

Współpraca z architektem jest szczególnie ważna przy obiektach przemysłowych i magazynowych, gdzie konstrukcja, funkcja i technologia są ze sobą mocno powiązane. Hala musi być nie tylko bezpieczna, ale też wygodna dla użytkownika, możliwa do wykonania i dopasowana do wymagań inwestora. W takich projektach konstruktor powinien rozumieć, że jego decyzje wpływają nie tylko na obliczenia, ale również na układ przestrzenny całego obiektu.

Dla architekta dobry projektant konstrukcji stalowych jest więc partnerem, który pomaga uniknąć późniejszych korekt. Zamiast zmieniać projekt po otrzymaniu niekorzystnych wyników obliczeń, lepiej wspólnie wypracować rozwiązanie od początku. Takie podejście dobrze łączy się z pracą w modelu 3D i koordynacją międzybranżową, o której pisaliśmy w artykule BIM w projektowaniu konstrukcji.

5.3. Generalni wykonawcy i firmy wykonawcze

Generalni wykonawcy i firmy wykonawcze patrzą na projekt bardzo praktycznie. Dla nich liczy się nie tylko to, czy konstrukcja spełnia wymagania nośności, ale również to, czy da się ją sprawnie wykonać, zamówić, dostarczyć i zamontować. Projektant konstrukcji stalowych współpracujący z wykonawcą powinien więc rozumieć harmonogram, etapowanie robót, tolerancje, dostęp sprzętu, prefabrykację i ryzyko zmian na budowie.

Dla generalnego wykonawcy szczególnie ważna jest przewidywalność. Nieczytelne detale, brak koordynacji z fundamentami, kolizje z instalacjami albo zbyt ogólna dokumentacja mogą powodować pytania, przestoje i konieczność szybkiego szukania rozwiązań zamiennych. Dobry projektant konstrukcji stalowych może ograniczyć takie ryzyko przez czytelne rysunki, spójne detale i wcześniejszą analizę miejsc krytycznych.

Firmy wykonawcze często doceniają projekty, które są nie tylko „policzone”, ale też przemyślane montażowo. Proste połączenia, powtarzalność elementów, jasne zestawienia, logiczne podziały wysyłkowe i brak zbędnych komplikacji wpływają na tempo prac oraz koszt realizacji. Dlatego projektant konstrukcji stalowych powinien znać praktyczne konsekwencje swoich decyzji, a nie projektować wyłącznie pod wynik w programie obliczeniowym.

W tym obszarze bardzo ważna jest dokumentacja wykonawcza. Jeżeli wykonawca otrzymuje rysunki, które jasno pokazują układ elementów, połączenia, kotwy, fundamenty i wymagania montażowe, ryzyko błędów znacząco spada. Szerzej pisaliśmy o tym przy temacie projektu wykonawczego hali stalowej, który często decyduje o tym, czy realizacja przebiega sprawnie, czy wymaga ciągłych doprecyzowań.

5.4. Wytwórnie konstrukcji stalowych i prefabrykatów

Wytwórnie konstrukcji stalowych potrzebują dokumentacji, która pozwala przygotować elementy do produkcji bez niepotrzebnych domysłów. Dla nich kluczowe są detale, zestawienia, połączenia, otwory, spoiny, oznaczenia elementów i powtarzalność rozwiązań. Projektant konstrukcji stalowych współpracujący z wytwórnią powinien rozumieć, że każdy niejasny detal może oznaczać pytanie, przerwę w produkcji albo konieczność dodatkowych uzgodnień.

W przypadku konstrukcji stalowych duże znaczenie ma także podział na elementy transportowe i montażowe. Nawet poprawnie zaprojektowany układ może być trudny do wykonania, jeśli elementy są zbyt duże, zbyt ciężkie albo wymagają nietypowej technologii produkcji. Dobry projektant konstrukcji stalowych powinien uwzględniać możliwości wytwórni i sposób montażu, szczególnie przy większych halach, konstrukcjach z suwnicami i obiektach przemysłowych.

Wytwórnie prefabrykatów również mogą potrzebować wsparcia konstruktora, zwłaszcza gdy konstrukcja stalowa łączy się z elementami żelbetowymi, sprężonymi lub prefabrykowanymi. W takich przypadkach ważna jest koordynacja połączeń, tolerancji, zakotwień, podparć i kolejności montażu. Konstrukcja stalowa rzadko funkcjonuje w całkowitym oderwaniu od innych technologii, dlatego współpraca między branżami i wykonawcami ma duże znaczenie dla jakości całego obiektu.

Dobrze przygotowany projektant konstrukcji stalowych może więc wspierać nie tylko inwestora i architekta, ale również tych, którzy później fizycznie wykonują konstrukcję. To właśnie tam widać, czy projekt był praktyczny. Jeżeli dokumentacja jest czytelna, detale powtarzalne, a założenia dobrze skoordynowane, wytwórnia i montaż mogą pracować szybciej, pewniej i z mniejszym ryzykiem poprawek.

6. Jak J-PROJECT może pomóc przy projektowaniu konstrukcji stalowych?

W J-PROJECT patrzymy na projektowanie konstrukcji stalowych szerzej niż tylko przez pryzmat obliczeń i doboru profili. Dobry projektant konstrukcji stalowych powinien rozumieć cały proces inwestycyjny: od koncepcji, przez model obliczeniowy, dokumentację techniczną, wykonawczą i warsztatową, aż po montaż oraz późniejsze użytkowanie obiektu. Dzięki temu projekt nie jest tylko formalnym opracowaniem, ale realnym narzędziem ograniczania kosztów, kolizji i ryzyka na budowie.

Naszym celem jest przygotowanie konstrukcji bezpiecznej, racjonalnej ekonomicznie i możliwej do sprawnego wykonania. Dlatego analizujemy nie tylko nośność elementów stalowych, ale również fundamenty, kotwy, stężenia, połączenia, obudowę, instalacje, suwnice, obciążenia technologiczne i montaż. W praktyce projektant konstrukcji stalowych powinien pomagać inwestorowi podejmować decyzje, które mają wpływ na koszt całej inwestycji, a nie tylko na koszt samego projektu.

6.1. Projekty techniczne, wykonawcze i warsztatowe

J-PROJECT może przygotować dokumentację konstrukcji stalowej na różnych poziomach szczegółowości, w zależności od potrzeb inwestycji. W przypadku jednych obiektów kluczowy będzie projekt techniczny konstrukcji, w innych konieczny będzie projekt wykonawczy, a przy konstrukcjach kierowanych do wytwórni również dokumentacja warsztatowa. Dobry projektant konstrukcji stalowych powinien pomóc dobrać taki zakres projektu, który będzie wystarczający formalnie, technicznie i wykonawczo.

Projekt techniczny pozwala określić podstawowe rozwiązania konstrukcyjne, obliczenia, schematy statyczne, przekroje, materiały i wymagania projektowe. To ważny etap, ale przy obiektach przemysłowych często nie wystarcza do bezproblemowego wykonania konstrukcji. Jeżeli inwestor, generalny wykonawca albo wytwórnia potrzebują bardziej szczegółowych informacji, warto przewidzieć projekt wykonawczy lub warsztatowy. Więcej o różnicach i roli dokumentacji pisaliśmy przy temacie projektu technicznego konstrukcji.

Projekt wykonawczy pozwala doprecyzować detale, połączenia, kotwy, podstawy słupów, stężenia, elementy montażowe i powiązania z innymi branżami. To właśnie na tym poziomie dokumentacji można ograniczyć wiele pytań z budowy. Jeżeli rysunki są czytelne, spójne i praktyczne, wykonawca nie musi domyślać się intencji projektanta. Dlatego projektant konstrukcji stalowych powinien przygotowywać dokumentację w taki sposób, aby pomagała w realizacji, a nie tylko spełniała minimalne wymagania formalne.

Projekt warsztatowy jest szczególnie przydatny wtedy, gdy konstrukcja trafia do wytwórni i wymaga dokładnego przygotowania elementów do produkcji. Obejmuje on szczegóły cięcia, wiercenia, spawania, oznaczeń, zestawień i prefabrykacji. Przy większych halach, konstrukcjach z suwnicami, nietypowych połączeniach albo powtarzalnych elementach dokumentacja warsztatowa może znacząco ograniczyć ryzyko błędów produkcyjnych i montażowych. Właśnie dlatego w J-PROJECT zakres dokumentacji dobieramy do rzeczywistych potrzeb inwestycji, a nie wyłącznie do najprostszego możliwego wariantu.

6.2. Optymalizacja konstrukcji stalowej i analiza wariantów

Jedną z ważniejszych wartości, jaką daje dobry projektant konstrukcji stalowych, jest możliwość analizy wariantów. Konstrukcję można często zaprojektować na kilka sposobów, które spełnią wymagania bezpieczeństwa, ale będą różnić się kosztem, masą stali, trudnością wykonania, fundamentami i montażem. W J-PROJECT szukamy rozwiązań, które są nie tylko poprawne obliczeniowo, ale też racjonalne dla całej inwestycji.

Optymalizacja nie polega na bezrefleksyjnym zmniejszaniu przekrojów. W praktyce zbyt lekka konstrukcja może okazać się droższa, jeśli wymaga skomplikowanych połączeń, trudniejszego montażu, nietypowych elementów albo większej liczby roboczogodzin w wytwórni. Dlatego analizujemy nie tylko masę stali, ale również geometrię, powtarzalność, detale, transport, montaż i wpływ konstrukcji na fundamenty. Takie podejście szerzej opisaliśmy w artykule o optymalizacji konstrukcji stalowych.

Czasami największą oszczędność daje zmiana schematu statycznego, a nie samego przekroju. Inny układ stężeń, bardziej korzystny rozstaw słupów, zmiana sposobu zamocowania albo uproszczenie detali może ograniczyć koszt całego obiektu. Dobry projektant konstrukcji stalowych powinien umieć wskazać, gdzie warto szukać oszczędności, a gdzie zmniejszanie materiału byłoby pozorne lub ryzykowne.

W J-PROJECT zwracamy też uwagę na to, aby optymalizacja nie obniżała jakości dokumentacji i bezpieczeństwa. Projektowanie „na styk” może wyglądać atrakcyjnie w zestawieniu materiałowym, ale na budowie często prowadzi do problemów. Naszym celem jest optymalizacja rozsądna: taka, która ogranicza niepotrzebne zużycie stali, betonu i zbrojenia, ale pozostawia odpowiedni margines wykonawczy i montażowy.

6.3. Wsparcie przy halach, wiatach, suwnicach i konstrukcjach wsporczych

J-PROJECT wspiera inwestorów, architektów, generalnych wykonawców i firmy wykonawcze przy różnych typach konstrukcji stalowych. Mogą to być hale przemysłowe, hale magazynowe, wiaty stalowe, konstrukcje wsporcze pod urządzenia, antresole, zadaszenia, konstrukcje z suwnicami albo elementy modernizowanych obiektów. W każdym z tych przypadków projektant konstrukcji stalowych musi uwzględnić inne wymagania techniczne i wykonawcze.

Przy halach przemysłowych i magazynowych duże znaczenie mają rozstawy słupów, układ ram, stężenia, obudowa, fundamenty i możliwość późniejszej rozbudowy. Przy wiatach stalowych bardzo ważne są oddziaływania wiatru, odrywanie, kotwy i stateczność lekkiej konstrukcji. Przy konstrukcjach wsporczych pod urządzenia technologiczne istotne są obciążenia skupione, drgania, dostęp serwisowy i współpraca z branżą technologiczną. Dlatego projektant konstrukcji stalowych powinien za każdym razem dopasować rozwiązanie do funkcji obiektu, a nie stosować jeden schemat do wszystkich inwestycji.

Szczególnie wymagające są hale z suwnicami. Suwnica wpływa nie tylko na belki podsuwnicowe, ale również na słupy, fundamenty, stężenia, przemieszczenia i połączenia. W takim obiekcie pojawiają się siły poziome, oddziaływania dynamiczne i wymagania użytkowe, które trzeba uwzględnić już na etapie koncepcji. Jeżeli planujesz taki obiekt, warto zobaczyć również artykuł o projekcie hali przemysłowej z suwnicami, bo obecność suwnicy może znacząco zmienić cały układ konstrukcyjny.

W przypadku konstrukcji przemysłowych ważna jest także koordynacja z fundamentami, instalacjami, posadzką i obudową. Konstrukcja stalowa rzadko jest samodzielnym elementem oderwanym od reszty projektu. Jeżeli słupy, stężenia, kotwy albo elementy wsporcze nie są skoordynowane z innymi branżami, problemy pojawiają się dopiero na budowie. Dobry projektant konstrukcji stalowych powinien ograniczać takie ryzyko przez analizę całego układu i czytelną dokumentację.

6.4. Bezpłatna wstępna konsultacja lub wycena zakresu projektu

Jeżeli planujesz halę, wiatę, konstrukcję wsporczą, antresolę, obiekt przemysłowy albo modernizację istniejącej konstrukcji, warto skonsultować założenia możliwie wcześnie. Na początkowym etapie często da się jeszcze zmienić układ konstrukcyjny, uprościć rozwiązania, ograniczyć masę stali albo uniknąć problemów z fundamentami i montażem. Projektant konstrukcji stalowych może pomóc ocenić, czy przyjęta koncepcja jest racjonalna i jaki zakres dokumentacji będzie potrzebny.

W J-PROJECT możesz skorzystać ze wstępnej konsultacji lub zapytać o wycenę zakresu projektu. Wystarczy przesłać podstawowe informacje: rodzaj obiektu, orientacyjne wymiary, lokalizację, przeznaczenie, założenia dotyczące suwnic, obudowy, technologii oraz etap, na którym znajduje się inwestycja. Na tej podstawie możemy określić, czy potrzebny będzie projekt techniczny, wykonawczy, warsztatowy, analiza wariantowa albo wsparcie przy optymalizacji.

Taka wstępna rozmowa nie musi oznaczać od razu pełnego zlecenia. Często pozwala po prostu uporządkować założenia, wskazać ryzyka i ocenić, czy projekt wymaga szerszej analizy. Dla inwestora może to być sposób na uniknięcie kosztownych decyzji, a dla architekta lub wykonawcy — wsparcie w dopracowaniu koncepcji. Dobry projektant konstrukcji stalowych powinien pomagać już wtedy, gdy najłatwiej jeszcze wpłynąć na koszt i jakość inwestycji.

Jeżeli chcesz sprawdzić, jak możemy pomóc przy Twoim projekcie, przejdź do zakładki kontakt albo zobacz zakres usług w sekcji oferta. Więcej o naszym podejściu do projektowania, optymalizacji i współpracy z inwestorami możesz też przeczytać w zakładce o nas.

Planujesz konstrukcję stalową? Opisz inwestycję i prześlij podstawowe założenia. J-PROJECT pomoże ocenić zakres projektu, możliwe ryzyka i potencjał optymalizacji.
