Projekt żelbet: zakres, etapy i dokumentacja bez luk

Projekt żelbet to potoczne określenie projektu konstrukcji żelbetowej, czyli dokumentacji opisującej sposób pracy, geometrię, materiały oraz zbrojenie elementów wykonanych z betonu zbrojonego. Nie jest to nazwa odrębnego rodzaju projektu zdefiniowanego w Prawie budowlanym. W codziennej praktyce inwestorzy i wykonawcy używają jej jednak często, pytając o fundamenty, ściany, słupy, belki, stropy, schody lub inne elementy nośne.

Najważniejsze pytanie nie brzmi więc: „ile kosztuje projekt żelbet?”, lecz: jaki dokładnie zakres dokumentacji jest potrzebny na danym etapie inwestycji. Koncepcja konstrukcyjna, projekt techniczny oraz rozwinięta dokumentacja przeznaczona dla wykonawcy mogą dotyczyć tego samego obiektu, ale służą innym celom. Jeżeli strony nie opiszą zakresu w umowie, inwestor może oczekiwać szczegółowych rysunków zbrojenia, podczas gdy zlecenie obejmuje wyłącznie opracowanie wymagane dla określonego etapu formalnego.

Dobry projekt konstrukcji żelbetowej łączy obliczenia z rysunkami oraz aktualnymi informacjami od architekta, projektantów instalacji, technologa i specjalistów rozpoznających podłoże. Nie powinien powstawać jako odizolowany model obliczeniowy. Otwór w stropie, ciężkie urządzenie, zmiana siatki słupów albo niepotwierdzone warunki gruntowe mogą wpłynąć na rozwiązania przyjęte w wielu częściach konstrukcji.

W tym przewodniku wyjaśniamy, jak rozumieć zakres takiego opracowania, jakie dane przekazać konstruktorowi, jak wygląda proces projektowania i po czym poznać dokumentację użyteczną na budowie. Rozwinięcie samego zakresu znajdziesz także w artykule o projekcie konstrukcji żelbetowej. Jeżeli natomiast dopiero wybierasz zespół projektowy, pomocny będzie przewodnik pokazujący, jak działa biuro projektowe.

Projekt żelbet – co oznacza i kiedy jest potrzebny?

Określenie projekt żelbet warto traktować jako wygodny skrót językowy, a nie formalną nazwę kompletnego opracowania o zawsze takim samym zakresie. Precyzyjniejsze sformułowanie to „projekt konstrukcji żelbetowej”. Dopiero po wskazaniu celu dokumentacji można ustalić, czy chodzi o koncepcję układu nośnego, część projektu technicznego, dokumentację wykonawczą, opracowanie wybranych elementów, optymalizację albo sprawdzenie już przygotowanych rozwiązań.

Typowy zakres może obejmować fundamenty, ściany, słupy, belki, stropy i schody. W obiektach przemysłowych dochodzą do tego między innymi elementy związane z technologią, podporami urządzeń, zagłębieniami, kanałami lub konstrukcjami wsporczymi. Jest to lista przykładów, a nie obowiązkowy zestaw. Zakres powinien wynikać z geometrii, funkcji i sposobu pracy konkretnego obiektu. Projekt żelbet przygotowany tylko dla fundamentów hali będzie innym zleceniem niż pełna dokumentacja wielokondygnacyjnego budynku o konstrukcji monolitycznej.

Konstruktor powinien rozpoznać drogę przekazywania oddziaływań od poszczególnych elementów aż do podłoża. Nie wystarczy zaprojektować osobno płytę, słup i fundament, jeżeli nie sprawdzono, czy przyjęte schematy są ze sobą zgodne. Znaczenie ma również przestrzenna praca obiektu, jego stateczność, połączenia elementów, dylatacje oraz wpływ kolejnych etapów wykonania. Szczegółowość tej analizy musi odpowiadać specyfice inwestycji.

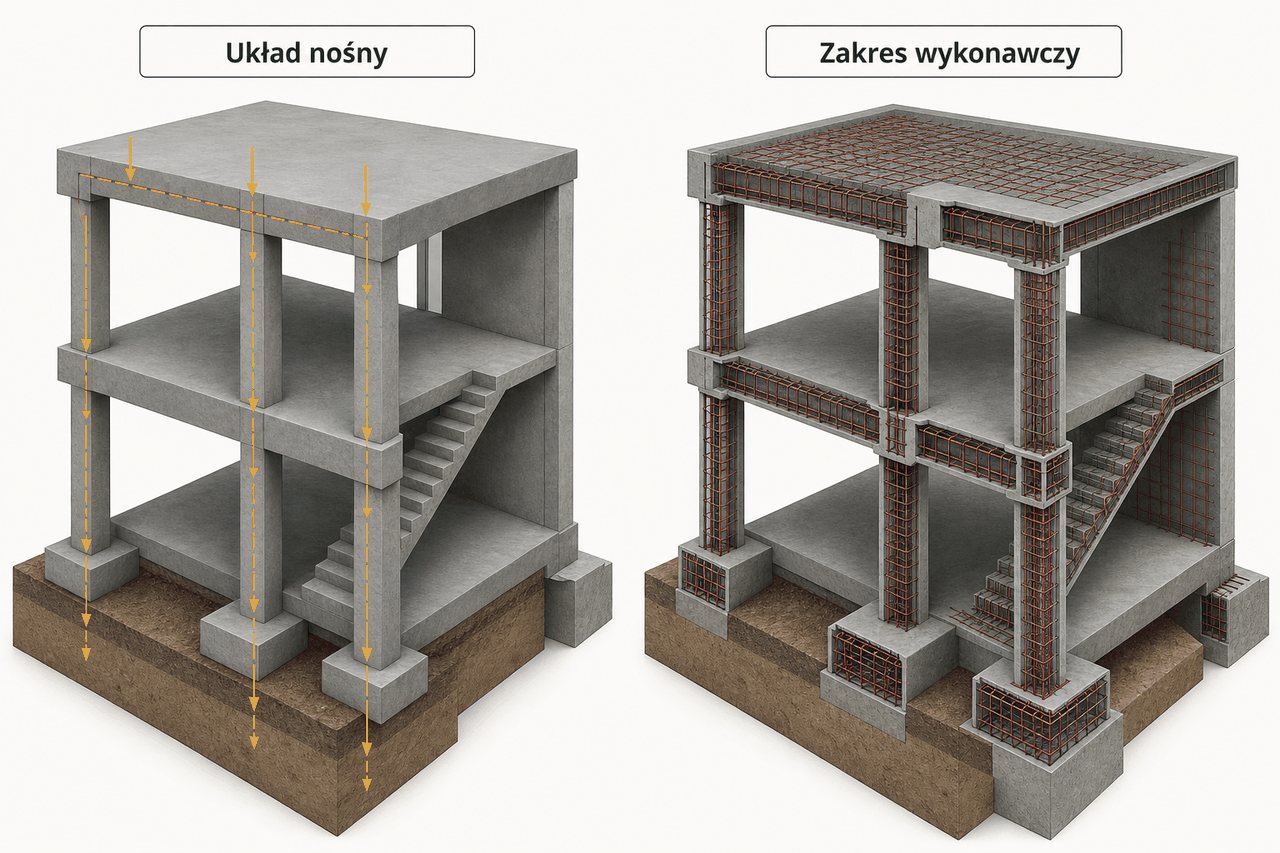

Projekt techniczny a dokumentacja wykonawcza

Projekt techniczny jest częścią projektu budowlanego. Zgodnie z art. 34 ust. 3 pkt 3 Prawa budowlanego obejmuje między innymi projektowane rozwiązania konstrukcyjne wraz z wynikami obliczeń statyczno-wytrzymałościowych oraz niezbędne rozwiązania techniczne i materiałowe. Podstawę prawną można sprawdzić na oficjalnej karcie aktu w systemie ELI, uwzględniając wskazane tam późniejsze zmiany. Szczegółową zawartość części opisowej i rysunkowej określa natomiast rozporządzenie w sprawie zakresu i formy projektu budowlanego, przy czym zakres opracowania należy dostosować do stopnia skomplikowania robót, specyfiki i charakteru obiektu.

Nie oznacza to, że każdy projekt techniczny automatycznie zawiera wszystkie informacje, których wykonawca może potrzebować podczas przygotowania deskowań, układania zbrojenia, prowadzenia instalacji i organizacji etapów betonowania. Dokumentacja wykonawcza może rozwijać rozwiązania przyjęte w projekcie technicznym, pokazywać dodatkowe przekroje, detale, zestawienia i zależności montażowe. Jej treść oraz granice odpowiedzialności powinny być jednoznacznie ustalone w umowie. Więcej o tym rozróżnieniu wyjaśnia artykuł dotyczący projektu technicznego konstrukcji.

Praktyczna zasada: jeżeli dokumentacja ma służyć bezpośrednio do robót, nie należy poprzestawać na nazwie etapu. W zapytaniu ofertowym trzeba wskazać, jakich rysunków, detali, zestawień i uzgodnień będzie oczekiwać wykonawca.

Projekt żelbet musi być skoordynowany przede wszystkim z architekturą. Konstruktor potrzebuje stabilnej geometrii, poziomów, otworów, wymiarów szybów i informacji o wymaganej przestrzeni użytkowej. Równie ważne są instalacje. Duże przejście przez belkę albo otwór w strefie intensywnej pracy płyty nie powinny pojawiać się dopiero na budowie. Technologia obiektu może z kolei wprowadzać obciążenia od urządzeń, regałów, zbiorników, pojazdów lub elementów podwieszanych.

Istotne są także warunki gruntowe. Rozwiązanie fundamentów zależy nie tylko od sił przekazywanych przez konstrukcję, lecz również od budowy podłoża, warunków wodnych i przewidywanej współpracy obiektu z gruntem. W zależności od potrzeb dokumentacja inwestycji obejmuje geotechniczne warunki posadowienia lub dokumentację geologiczno-inżynierską. Nie należy zastępować właściwego rozpoznania podłoża luźnym założeniem, że warunki będą takie jak na pobliskiej działce.

Wczesne włączenie konstruktora pozwala ocenić konsekwencje siatki podpór, rozpiętości, lokalizacji trzonów, dylatacji i sposobu posadowienia, zanim rozwiązania architektoniczne zostaną zamknięte. Nie gwarantuje to braku zmian, ale ogranicza ryzyko, że projekt żelbet będzie później wielokrotnie przebudowywany z powodu kolizji lub niespójnych danych.

Jeśli zakres nie jest jeszcze jasny, warto najpierw porównać potrzeby inwestycji z dostępną ofertą prac projektowych. Krótka rozmowa pozwala ustalić, czy potrzebny jest wyłącznie zakres formalny, czy również rozwinięta dokumentacja do realizacji. To prostsze i bezpieczniejsze niż uzupełnianie brakujących detali już po rozpoczęciu robót.

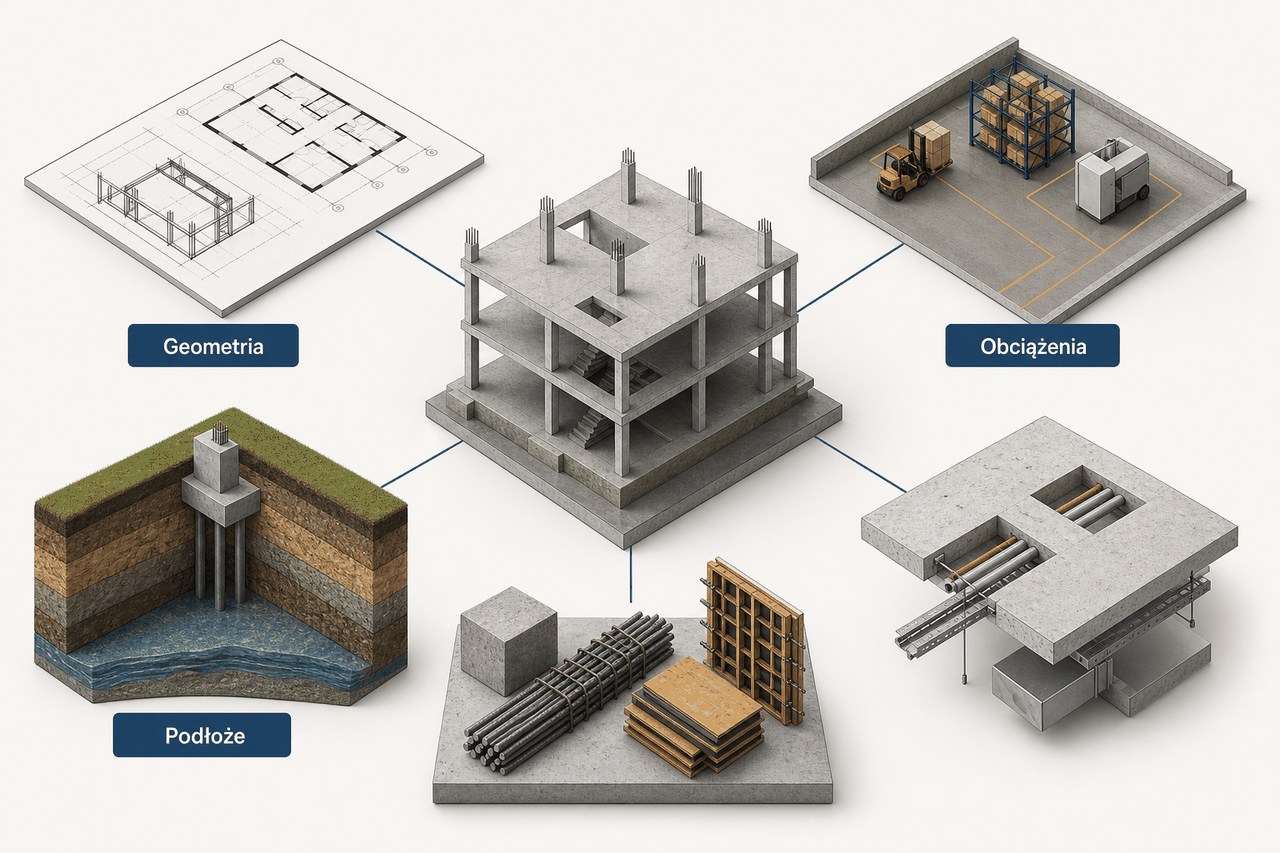

Jakie dane są potrzebne do rozpoczęcia projektu żelbetowego?

Nawet dobry projektant nie zastąpi brakujących danych pewnymi obliczeniami. Może przyjąć założenia robocze, ale powinny być one nazwane, zapisane i później potwierdzone. Projekt żelbet opracowany na podstawie nieaktualnej architektury, orientacyjnych obciążeń albo niezweryfikowanych warunków gruntowych może wymagać przebudowania modelu, obliczeń i rysunków. Dlatego przed rozpoczęciem szczegółowego projektowania warto przygotować pakiet danych wejściowych oraz wskazać osoby odpowiedzialne za ich aktualizację.

Architektura i geometria

Podstawą są aktualne rzuty, przekroje i elewacje wraz z poziomami charakterystycznymi. Konstruktor powinien znać osie obiektu, oczekiwaną siatkę podpór, układ komunikacji, lokalizację klatek schodowych i szybów, wymiary otworów oraz ograniczenia dotyczące wysokości belek czy grubości stropów. Ważne są też uskoki, zagłębienia, wsporniki, krawędzie płyt, przewidywane dylatacje i połączenia z istniejącą częścią budynku.

Nie wszystkie decyzje muszą być ostateczne od pierwszego dnia. Trzeba jednak rozróżnić dane zatwierdzone od wariantów. Jeżeli architekt rozważa dwa położenia słupa albo zmianę otworu, projekt żelbet powinien uwzględnić tę niepewność w harmonogramie. Szczegółowe wymiarowanie elementu, który za chwilę zmieni geometrię, rzadko przyspiesza inwestycję. Lepszym rozwiązaniem jest zamknięcie najpierw decyzji wpływających na główny układ nośny.

Obciążenia, funkcja i technologia

Projektant potrzebuje informacji o sposobie użytkowania każdej istotnej strefy. Sama nazwa „magazyn” lub „produkcja” jest zbyt ogólna. Należy opisać rozmieszczenie składowania, urządzeń, dróg transportowych, pojazdów, regałów, zbiorników i innych elementów wynikających z funkcji obiektu. Jeżeli parametry technologii nie są jeszcze zatwierdzone, można wskazać warianty i ustalić moment ich potwierdzenia.

Osobną grupę stanowią urządzenia i instalacje współpracujące z konstrukcją. Potrzebne mogą być informacje o ich masie, sposobie podparcia, lokalizacji, charakterze pracy, wymaganych otworach, podwieszeniach oraz elementach osadzanych w betonie. Konstruktor musi wiedzieć, czy obciążenie jest rozłożone na większej powierzchni, czy przekazywane lokalnie. Projekt żelbet powinien również uwzględniać przewidywane zmiany funkcjonalne, jeżeli inwestor świadomie planuje późniejszy montaż dodatkowej technologii.

W przypadku hal warto przekazać całościowe założenia inwestycji, a nie tylko rzut fundamentów. Pomocniczą listę decyzji zawiera przewodnik dotyczący projektu hali magazynowej. Informacje o ścianach i dachu również mogą mieć znaczenie dla konstrukcji, dlatego warto równolegle koordynować rozwiązania opisane w materiale o obudowie hali przemysłowej.

Warunki gruntowe i sposób posadowienia

Dane o podłożu wpływają na wybór sposobu posadowienia, geometrię fundamentów i ocenę zachowania obiektu. Projektant potrzebuje opracowania odnoszącego się do planowanej inwestycji, jej lokalizacji oraz przewidywanych obciążeń. Zakres rozpoznania powinien być dobrany odpowiednio do obiektu i warunków działki. Nie istnieje jeden zestaw badań właściwy dla każdej budowy.

Założenie przyjęte na podstawie sąsiedniej inwestycji może pomóc w bardzo wczesnej analizie wariantowej, ale nie powinno być przedstawiane jako potwierdzona podstawa ostatecznego rozwiązania. Warstwy gruntu, nasypy, poziom wody i lokalne zaburzenia mogą zmieniać się w obrębie niewielkiego obszaru. Praktyczne przygotowanie tego etapu omawia artykuł o badaniach gruntu pod halę.

Warto również uzgodnić, czy fundamenty stanowią część pełnego projektu konstrukcji, czy odrębne opracowanie koordynowane z konstrukcją nadziemia. Jest to szczególnie ważne w obiektach hybrydowych, w których stalowe lub prefabrykowane elementy przekazują siły na żelbetowe fundamenty. Typowe zależności pomiędzy układem nośnym, kotwami i podłożem opisuje przewodnik po projekcie fundamentów hali stalowej.

Trwałość, środowisko pracy i wymagania pożarowe

Projekt żelbet wymaga określenia środowiska, w którym konstrukcja będzie pracować. Inne warunki występują wewnątrz suchego budynku, inne w strefach narażonych na wilgoć, środki chemiczne, zmiany temperatury albo bezpośrednie oddziaływania technologiczne. Informacje te wpływają na rozwiązania materiałowe, konstrukcyjne i wykonawcze.

Nie należy sprowadzać trwałości do wpisania jednej, rzekomo uniwersalnej klasy betonu lub grubości otuliny. Parametry zależą od ekspozycji elementu, wymaganej trwałości, ochrony zbrojenia, technologii wykonania i przyjętego zestawu norm. Podobnie wymagania dotyczące sytuacji pożarowej trzeba określać dla konkretnego obiektu i elementu, a nie kopiować automatycznie z innej inwestycji.

Technologia wykonania

Konstrukcja możliwa do obliczenia nie zawsze jest łatwa do wykonania. Przed opracowaniem detali warto ustalić, czy elementy będą monolityczne, prefabrykowane czy łączone w układzie mieszanym. Znaczenie mogą mieć dostępne systemy deskowań, kolejność realizacji, dopuszczalne miejsca przerw roboczych, możliwość podparcia tymczasowego, dostęp pomp i ograniczenia placu budowy.

W gęsto zbrojonych węzłach trzeba przewidzieć realną kolejność montażu prętów oraz przestrzeń potrzebną do ułożenia i zagęszczenia mieszanki. Jeżeli wykonawca został już wybrany, jego racjonalne uwagi technologiczne warto zebrać przed zamknięciem rysunków. Nie oznacza to przeniesienia odpowiedzialności projektowej na budowę, lecz wykorzystanie informacji o planowanym sposobie realizacji.

Checklista danych wejściowych

Każde założenie powinno mieć właściciela i termin potwierdzenia. Dzięki temu projekt żelbet może rozwijać się etapami bez ukrywania niepewności. Jeżeli chcesz ocenić gotowość materiałów, możesz przesłać dostępną architekturę, dane technologiczne i rozpoznanie podłoża do wstępnej weryfikacji. Taka kontrola nie zastąpi projektowania, ale pomaga wychwycić oczywiste braki przed uruchomieniem szczegółowych prac.

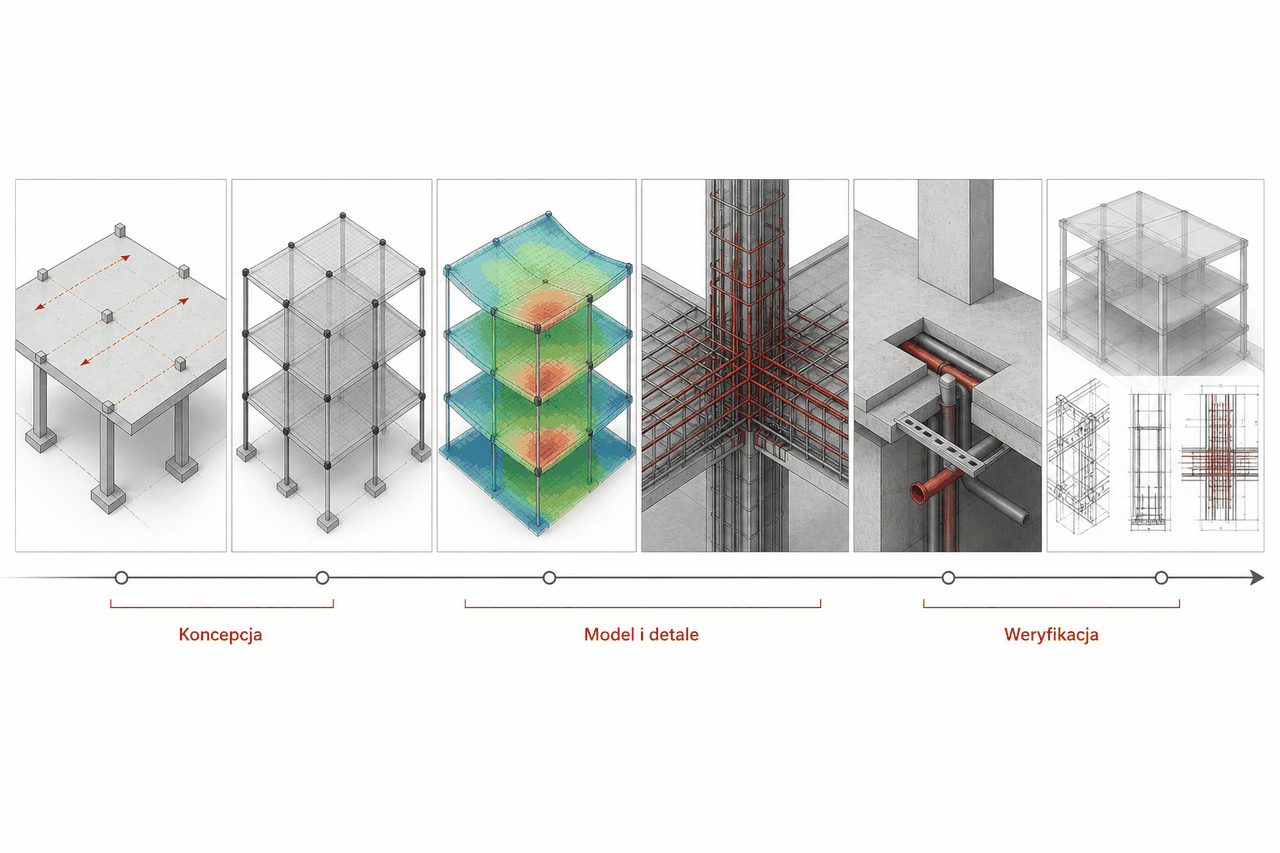

Etapy projektowania konstrukcji żelbetowej

Projektowanie nie powinno zaczynać się od szczegółowego rysowania zbrojenia przypadkowo wybranego elementu. Najpierw trzeba rozpoznać cały układ nośny, sposób przekazywania oddziaływań oraz ograniczenia wynikające z architektury i technologii. Dopiero potem można przejść do modelowania, sprawdzeń i detali. Taka kolejność zmniejsza ryzyko, że projekt żelbet będzie lokalnie poprawny, ale niespójny jako całość.

1. Koncepcja konstrukcyjna

Na etapie koncepcji ustala się podstawowy schemat pracy obiektu. Projektant analizuje możliwy rozstaw podpór, kierunki pracy stropów, położenie ścian i trzonów, rolę belek, rozmieszczenie dylatacji oraz przewidywany sposób posadowienia. Nie chodzi jeszcze o zamknięcie każdego detalu, lecz o wybór rozwiązania, które można logicznie skoordynować i rozwinąć.

Dobra koncepcja uwzględnia nie tylko nośność, ale też funkcję budynku i możliwość wykonania. Zmniejszenie liczby słupów może poprawić elastyczność przestrzeni, lecz zmienić pracę stropu, belek i fundamentów. Dodanie ściany może korzystnie wpłynąć na sztywność, ale stworzyć konflikt z komunikacją lub instalacjami. Każda decyzja ma konsekwencje w innych częściach obiektu.

W tej fazie warto porównać kilka sensownych wariantów, zamiast zbyt wcześnie przywiązywać się do jednego układu. Analiza nie powinna polegać wyłącznie na porównaniu ilości materiału. Liczą się także powtarzalność elementów, złożoność deskowań, łatwość zbrojenia, kolejność robót i ryzyko zmian. Szersze omówienie zależności konstrukcyjnych przedstawia artykuł o analizie konstrukcji budowlanych.

2. Model obliczeniowy

Model obliczeniowy jest kontrolowanym uproszczeniem rzeczywistego obiektu. Projektant określa w nim schemat statyczny, sposób podparcia, połączenia, sztywności elementów, oddziaływania oraz ich kombinacje. Wyniki zależą nie tylko od geometrii wprowadzonej do programu, ale również od przyjętych założeń. Dlatego model nie powinien być traktowany jak automatyczna kopia budynku.

Trzeba ocenić, które fragmenty mogą być opisane modelem globalnym, a które wymagają analizy lokalnej. W pobliżu otworów, podpór, zmian grubości, podcięć i miejsc przyłożenia dużych sił rozkład naprężeń może wymagać odrębnego spojrzenia. Metoda elementów skończonych jest użytecznym narzędziem, ale jakość kolorowej mapy wyników nie dowodzi jeszcze poprawności założeń. Więcej o możliwościach i ograniczeniach tej metody znajdziesz w materiale o analizie MES konstrukcji.

Kontrola inżynierska obejmuje między innymi ocenę deformacji modelu, reakcji, przepływu sił, wrażliwości na warunki podparcia i zgodności wyników z przewidywanym zachowaniem konstrukcji. Jeżeli rezultat jest zaskakujący, trzeba znaleźć jego przyczynę, a nie od razu dobierać większe zbrojenie. Projekt żelbet powinien opierać się na modelu, którego założenia można wyjaśnić i obronić.

3. Sprawdzenia projektowe

Na podstawie modelu i analiz lokalnych weryfikuje się wymagania dotyczące nośności, użytkowalności, stateczności i trwałości. W zależności od obiektu dochodzą sprawdzenia właściwe dla sytuacji pożarowej oraz innych sytuacji projektowych. Nie ma jednej listy wartości, którą można bezpiecznie skopiować do każdego budynku. Kryteria zależą od funkcji, geometrii, oddziaływań, środowiska pracy i przyjętego zestawu norm.

Projektowanie konstrukcji z betonu prowadzi się z wykorzystaniem Eurokodów. Polski Komitet Normalizacyjny wskazuje, że dla konstrukcji z betonu właściwą rodziną jest PN-EN 1992, powiązana między innymi z podstawami projektowania, oddziaływaniami i geotechniką. Aktualne informacje, w tym zasady przechodzenia między generacjami dokumentów, publikuje PKN na stronie poświęconej Eurokodom.

Nie należy wybiórczo mieszać edycji norm tylko dlatego, że pojedynczy zapis jest wygodniejszy. Według informacji PKN, jeżeli nie opublikowano kompletnego zestawu dokumentów potrzebnego do wykonania projektu według drugiej edycji, należy stosować pierwszą edycję. Dobór spójnego zestawu powinien zostać sprawdzony dla konkretnego projektu. Oficjalna karta PN-EN 1992-1-1:2024-05 wskazuje, że zakres normy obejmuje konstrukcje z betonu niezbrojonego, zbrojonego i sprężonego oraz wymagania związane z nośnością, użytkowalnością, trwałością i odpornością konstrukcji.

Stateczność trzeba rozpatrywać dla całego układu i jego istotnych fragmentów. Element może mieć wystarczającą lokalną nośność, a mimo to współpracować z układem o niewłaściwie rozpoznanym sposobie usztywnienia. Praktyczne znaczenie schematu, podpór i efektów przestrzennych omawia artykuł o analizie stateczności konstrukcji.

4. Kształtowanie zbrojenia i detali

Wynik obliczeń nie jest jeszcze detalem wykonawczym. Trzeba przełożyć go na układ prętów możliwy do rozmieszczenia, zakotwienia i połączenia z innymi elementami. Projektant analizuje strefy podporowe, naroża, otwory, połączenia ścian ze stropami, węzły słupów i belek oraz miejsca koncentracji sił. Projekt żelbet powinien zachować zgodność między wymaganiami obliczeniowymi a tym, co pokazano na rysunku.

Ważna jest ciągłość informacji. Jeżeli w modelu przyjęto określony sposób podparcia, detal nie może nieświadomie tworzyć innego schematu. Gdy obliczenia zakładają przekazanie siły przez konkretną strefę, trzeba sprawdzić, czy geometria, zbrojenie i kolejność wykonania rzeczywiście to umożliwiają. Automatycznie wygenerowane zbrojenie wymaga oceny podobnie jak automatyczny raport obliczeniowy.

5. Koordynacja międzybranżowa

Koordynacja obejmuje otwory, przejścia instalacyjne, odwodnienie, szachty, szyby, schody, fasady, urządzenia, elementy podwieszane i części osadzane w betonie. Szczególną uwagę wymagają zmiany wprowadzane po rozpoczęciu wymiarowania. Przesunięcie otworu nie jest jedynie korektą rysunku architektonicznego, jeżeli zmienia strefę pracy płyty albo koliduje ze zbrojeniem.

W większych obiektach pomocny jest wspólny model informacyjny, ale samo zastosowanie narzędzi BIM nie gwarantuje koordynacji. Potrzebne są aktualne modele, ustalone zasady wymiany danych, odpowiedzialność za rozwiązywanie kolizji i kontrola wersji. Praktyczne różnice między modelem a tradycyjną wymianą rysunków opisuje artykuł o BIM w projektowaniu konstrukcji.

6. Weryfikacja końcowa

Przed wydaniem dokumentacji trzeba porównać założenia, model, obliczenia, opis, zestawienia i rysunki. Kontrola powinna odpowiedzieć na proste pytania: czy wszystkie istotne elementy ujęto w analizie, czy reakcje odpowiadają fundamentom, czy geometria zgadza się z architekturą, czy otwory mają aktualne położenie oraz czy oznaczenia są spójne pomiędzy arkuszami.

Projekt żelbet nie powinien być odbierany wyłącznie na podstawie liczby stron raportu. Obszerne wydruki mogą zawierać wiele danych, a jednocześnie nie wyjaśniać najważniejszych założeń. Wartość dokumentacji wynika z logicznego powiązania obliczeń i rysunków, przejrzystości oraz możliwości wykorzystania informacji w kolejnych etapach inwestycji.

Co powinien zawierać dobry projekt konstrukcji żelbetowej?

Kompletności dokumentacji nie ocenia się na podstawie samej liczby rysunków. Kilkadziesiąt arkuszy może nadal pozostawiać niejasne węzły, a zwięzłe opracowanie dla prostego zakresu może być wystarczające, jeżeli jednoznacznie przekazuje wszystkie potrzebne informacje. Dobry projekt żelbet powinien być adekwatny do celu, spójny, możliwy do prześledzenia i przydatny dla odbiorcy.

Część opisowa

Opis techniczny powinien przedstawiać przyjęty układ konstrukcyjny, istotne założenia, sposób posadowienia, rozwiązania materiałowe oraz wymagania wykonawcze właściwe dla zakresu opracowania. Czytelnik powinien rozumieć, z jakich elementów składa się konstrukcja, jak przekazuje oddziaływania i jakie dane wejściowe były podstawą projektowania.

W opisie warto wyraźnie oddzielić informacje potwierdzone od założeń. Jeżeli parametry urządzenia, warunki gruntowe albo geometria wybranego fragmentu nie zostały jeszcze zamknięte, dokumentacja powinna to ujawniać. Ukryte założenie jest szczególnie niebezpieczne, ponieważ wykonawca może potraktować je jak zatwierdzoną informację.

Opis nie powinien bez potrzeby powtarzać każdego wymiaru z rysunków. Powinien natomiast zawierać informacje wspólne dla całego opracowania, których brak utrudnia interpretację dokumentacji. Projekt żelbet staje się czytelniejszy, gdy zakres odpowiedzialności poszczególnych branż i granice opracowania są nazwane wprost.

Obliczenia konstrukcyjne

Obliczenia powinny pozwalać prześledzić przyjęty schemat, oddziaływania, kombinacje i wyniki miarodajne. Nie chodzi o publikowanie każdego pośredniego kroku programu, ale o pokazanie logiki rozwiązania. Odbiorca weryfikujący dokumentację powinien móc ustalić, jakie elementy sprawdzono, jakie założenia przyjęto i które wyniki zadecydowały o rozwiązaniach konstrukcyjnych.

Sam raport wygenerowany z programu nie wystarcza, jeżeli nie wiadomo, czy model odpowiada geometrii przedstawionej na rysunkach. Należy także sprawdzić zgodność podpór, obciążeń, grubości elementów i otworów. Jeżeli w obliczeniach występuje element, którego nie ma w dokumentacji rysunkowej, albo rysunek pokazuje inny schemat niż model, wykonawca nie ma podstaw do samodzielnego rozstrzygania takiej rozbieżności.

Część rysunkowa

Rysunki powinny jednoznacznie przedstawiać geometrię, poziomy, osie, otwory, przekroje i wzajemne położenie elementów. W zakresie zbrojenia potrzebne są czytelne oznaczenia, przebieg prętów, ich relacje z innymi warstwami, strefy zakończeń oraz detale połączeń. Poziom rozwinięcia zależy od zamówionego etapu dokumentacji, dlatego projekt żelbet przeznaczony bezpośrednio dla wykonawcy powinien zostać opisany w umowie dokładniej niż ogólne hasło „projekt konstrukcji”.

Rysunek nie może wymagać domyślania się, czy brakująca informacja znajduje się na innym arkuszu, w opisie czy w modelu. Odwołania pomiędzy rzutami, przekrojami i detalami powinny być możliwe do prześledzenia. Szczególnie ważna jest zgodność oznaczeń elementów oraz wersji podkładów architektonicznych.

Warto też sprawdzić, czy pokazano rozwiązania w miejscach nietypowych: przy dużych otworach, zmianach poziomów, krawędziach, połączeniach ze schodami, strefach pod urządzeniami oraz na styku z konstrukcją prefabrykowaną lub stalową. Standardowy detal nie zawsze pasuje do lokalnej geometrii.

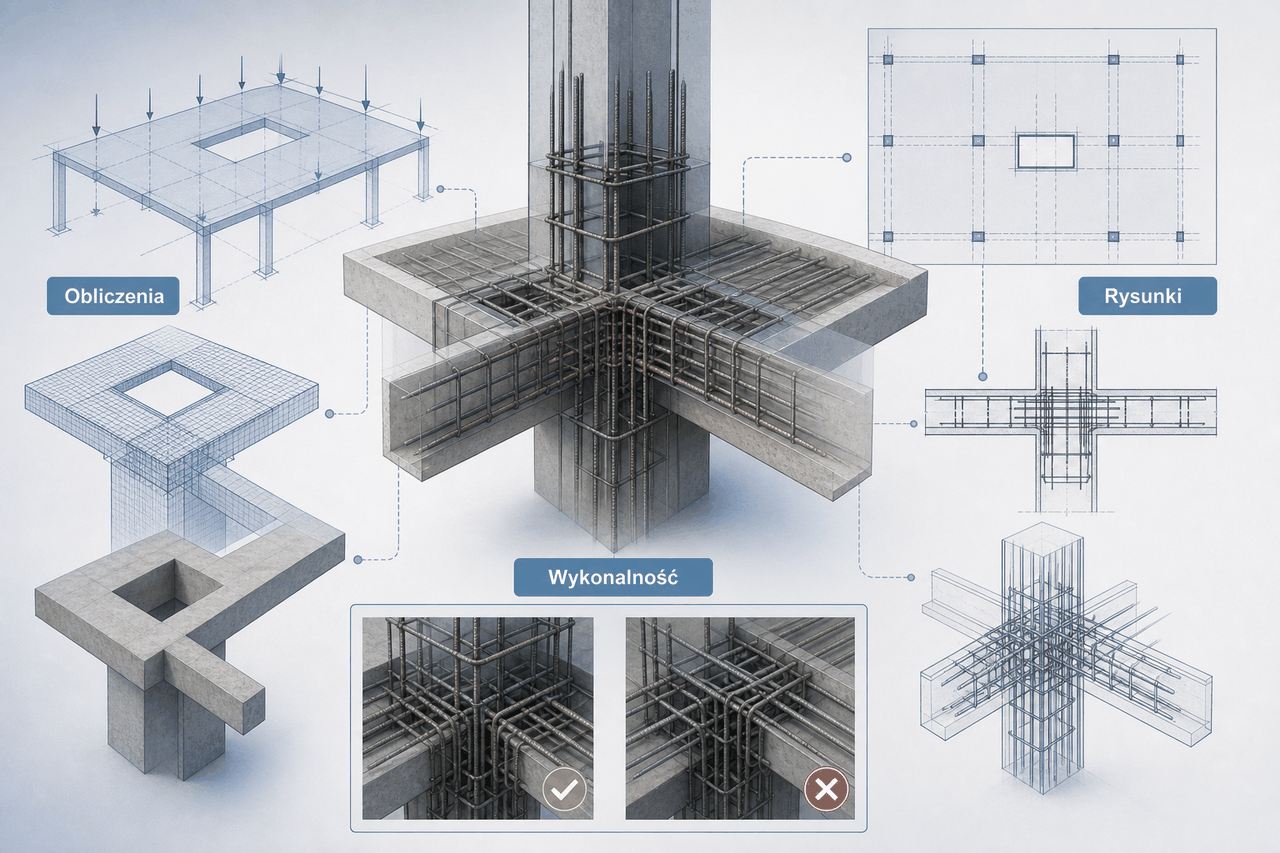

Projektowalność a wykonalność

Poprawny wynik obliczeń nie zwalnia z oceny, czy rozwiązanie można rozsądnie wykonać. W węzłach trzeba sprawdzić dostępne miejsce na wszystkie krzyżujące się pręty, kolejność ich układania oraz możliwość zachowania geometrii podczas betonowania. Znaczenie ma także dostęp dla mieszanki i możliwość jej prawidłowego zagęszczenia.

Jeżeli detal jest bardzo wrażliwy na kolejność montażu, dokumentacja powinna przekazywać wykonawcy odpowiednie informacje. Podobnie należy traktować planowane przerwy robocze, elementy osadzane i tymczasowe podparcie. Projektant nie musi opisywać całej organizacji budowy, ale nie powinien przyjmować rozwiązania sprzecznego z uzgodnioną technologią.

Wykonalność ma również wymiar ekonomiczny. Nadmierna liczba niepowtarzalnych detali, częste zmiany geometrii i trudne w montażu skupiska zbrojenia mogą zwiększyć pracochłonność, mimo że ilość materiału wygląda korzystnie. Ocena rozwiązania powinna więc obejmować całość realizacji, a nie tylko pojedynczy parametr. Podobną zasadę omawia materiał o optymalizacji projektu konstrukcyjnego hali.

Koordynacja i wersjonowanie

Każdy projekt konstrukcji żelbetowej powinien wskazywać, do jakiej wersji architektury i danych branżowych się odnosi. Zmiany muszą być identyfikowalne, a zaktualizowane dokumenty przekazane wszystkim zainteresowanym. Wysyłanie kolejnych plików o podobnych nazwach bez rejestru zmian zwiększa ryzyko, że na budowie zostanie użyty nieaktualny arkusz.

Przy zmianie trzeba określić jej zasięg. Nowy otwór w płycie może wymagać nie tylko korekty rzutu zbrojenia, lecz również aktualizacji obliczeń, przekrojów, zestawień i elementów sąsiednich. Skuteczna kontrola wersji nie polega więc wyłącznie na zmianie daty w tabelce rysunkowej.

Wiele problemów powstaje na granicy opracowań: między fundamentem a konstrukcją stalową, między stropem a fasadą, między konstrukcją a instalacjami lub między częścią monolityczną a prefabrykowaną. Zakres odpowiedzialności trzeba ustalić tak, aby żaden istotny detal nie pozostał „pomiędzy branżami”. Przykłady skutków niespójności opisuje artykuł o błędach projektowych.

Lista pytań przed odbiorem dokumentacji

1. Czy zakres jest nazwany? Sprawdź, czy wiadomo, które elementy i etapy obejmuje zlecenie oraz czego dokumentacja nie zawiera.
2. Czy obliczenia i rysunki są zgodne? Zweryfikuj geometrię, podpory, otwory, poziomy i oznaczenia elementów.
3. Czy wszystkie istotne elementy policzono i narysowano? Szczególną uwagę zwróć na połączenia i strefy nietypowe.
4. Czy rozwiązano kolizje? Nie wystarczy zaznaczyć, że występuje konflikt; trzeba wskazać uzgodnione rozwiązanie.
5. Czy poziom detalu odpowiada potrzebom wykonawcy? Projekt techniczny nie powinien być automatycznie utożsamiany z pełną dokumentacją wykonawczą.
6. Czy można rozpoznać aktualną wersję? Rewizje i podkłady branżowe muszą być identyfikowalne.
7. Czy założenia są nadal aktualne? Sprawdź technologię, urządzenia, podłoże i wymagania użytkowe.

Dla obiektów halowych warto porównać dokumentację z szerszym zakresem opisanym w przewodniku po projekcie konstrukcyjnym hali. Kolejność przechodzenia od przygotowania do realizacji rozwija natomiast artykuł o etapach konstrukcji żelbetowych.

Jeżeli dokumentacja już istnieje, a jej poziom detalu lub koordynacja budzą wątpliwości, można zlecić przegląd konkretnego zakresu. Taka konsultacja powinna zacząć się od określenia celu: formalnej kontroli, oceny zgodności, weryfikacji wykonalności albo przygotowania zmian. Projekt żelbet ocenia się wtedy w granicach jasno zdefiniowanego zadania, a nie na podstawie ogólnego wrażenia po przejrzeniu kilku arkuszy.

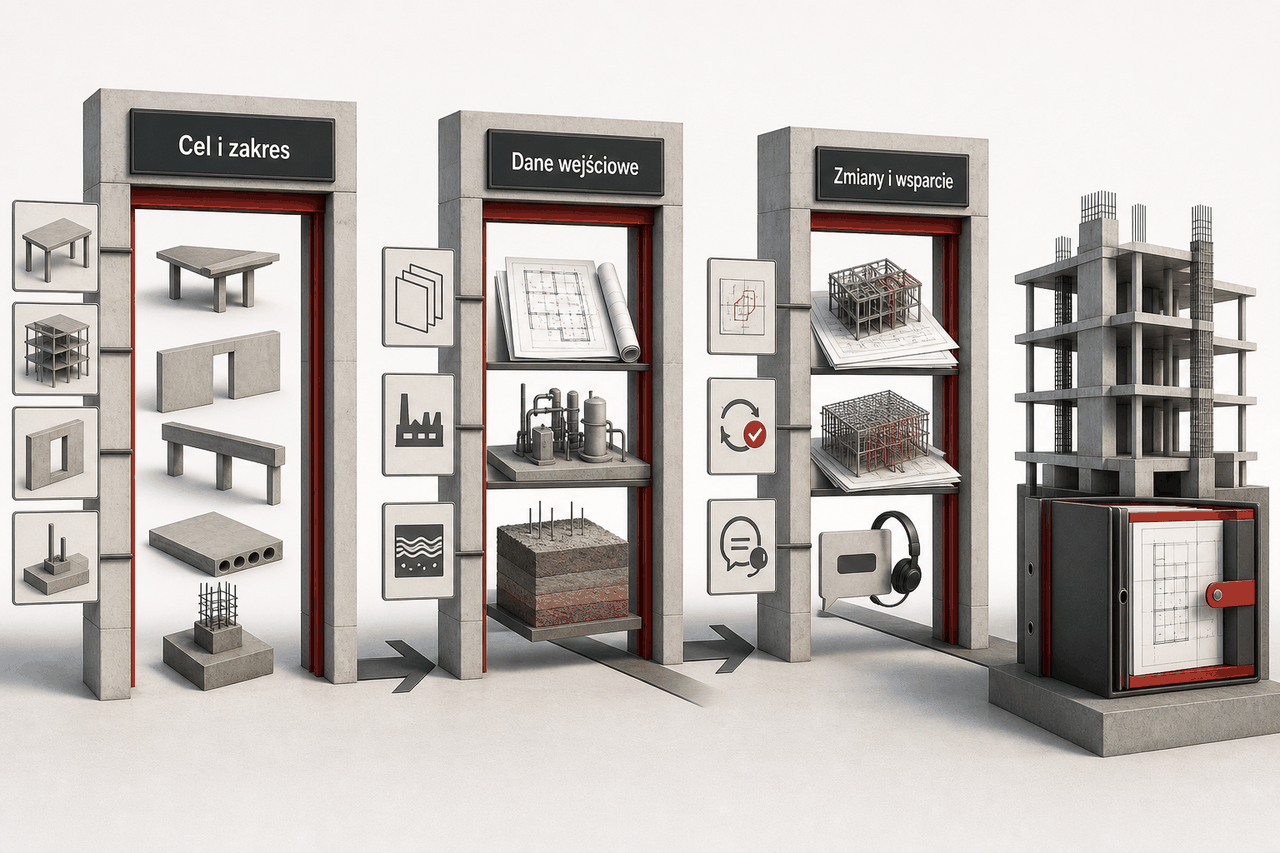

Podsumowanie: jak zamówić projekt żelbet bez luk w dokumentacji?

Najlepszym sposobem na zamówienie właściwej dokumentacji jest opisanie celu zlecenia przed porównaniem ofert. Hasło projekt żelbet nie mówi jeszcze, czy inwestor potrzebuje koncepcji, projektu technicznego, rozwiniętych rysunków dla wykonawcy, optymalizacji czy sprawdzenia istniejącego opracowania. Nie określa też, czy zakres obejmuje cały obiekt, fundamenty, konstrukcję nadziemia albo tylko wybrane elementy.

Do zapytania warto dołączyć aktualną architekturę, opis funkcji, dane o urządzeniach i innych oddziaływaniach, informacje geotechniczne oraz wymagania technologiczne i branżowe. Jeżeli części danych jeszcze nie ma, należy to napisać. Projektant może wtedy zaproponować etapowanie prac i wskazać decyzje, bez których nie powinno rozpoczynać się szczegółowego wymiarowania.

Co ustalić w umowie?

• Dokładny zakres elementów – na przykład fundamenty, ściany, słupy, belki, stropy, schody i wskazane konstrukcje technologiczne.
• Rodzaj opracowania – koncepcja, projekt techniczny, dokumentacja wykonawcza, optymalizacja albo sprawdzenie.
• Oczekiwane materiały – opis, obliczenia, rysunki, zestawienia, modele i uzgodnione formaty plików.
• Poziom detalu – zwłaszcza jeżeli dokumentacja ma być przekazana bezpośrednio wykonawcy.
• Etapy koordynacji – terminy wymiany podkładów, liczba uzgodnień i sposób zatwierdzania zmian.
• Odpowiedzialność za dane – kto dostarcza architekturę, technologię, obciążenia, badania podłoża i informacje branżowe.
• Obsługę zmian – sposób wyceny i zatwierdzania korekt po zamknięciu kolejnych etapów.
• Wsparcie podczas realizacji – jeżeli inwestor oczekuje odpowiedzi na pytania wykonawcy lub konsultowania zmian.

Ofert nie warto porównywać wyłącznie według ceny końcowej. Dwie kwoty mogą dotyczyć zupełnie różnych produktów. Tańsza propozycja może nie obejmować detali wykonawczych, koordynacji, modelu, aktualizacji po zmianach albo wsparcia na budowie. Nie znaczy to, że droższa oferta zawsze jest lepsza. Trzeba porównać zakres obliczeń, rysunków, odpowiedzialności i przekazywanych plików. Mechanizm pozornych oszczędności szerzej opisuje artykuł o tańszym projekcie konstrukcji hali.

Dobry projekt żelbet zaczyna się od kompletnych danych, lecz równie ważna jest kontrola zmian. Jeżeli po wydaniu rysunków zmienia się urządzenie, otwór albo geometria, trzeba sprawdzić wpływ korekty na model i elementy sąsiednie. Samo przesunięcie linii na jednym arkuszu nie zamyka procesu projektowego.

Krótka checklista zamawiającego

1. Zdefiniuj obiekt, cel dokumentacji i elementy objęte zleceniem.
2. Przekaż aktualne dane, a brakujące informacje oznacz jako założenia.
3. Rozróżnij projekt techniczny od oczekiwanego poziomu dokumentacji dla wykonawcy.
4. Ustal zawartość obliczeń, rysunków, detali, zestawień i modeli.
5. Zaplanuj koordynację międzybranżową oraz kontrolę wersji.
6. Porównaj oferty według rzeczywistego zakresu, nie tylko ceny i terminu.
7. Ustal sposób obsługi pytań, zmian oraz rozbieżności wykrytych podczas robót.

Projekt konstrukcji żelbetowej jest dobry wtedy, gdy obliczenia, rysunki i realny sposób wykonania opisują tę samą konstrukcję. Przed publikacją lub wykorzystaniem dokumentacji należy również sprawdzić aktualny stan prawny i normalizacyjny, w tym właściwy zestaw Eurokodów. Przepisy i normy mogą podlegać zmianom, dlatego nie powinno się opierać nowej inwestycji wyłącznie na dacie starszego projektu lub artykułu.

Jeżeli przygotowujesz zapytanie, możesz przesłać podstawowe dane inwestycji przez formularz kontaktu z J-PROJECT. Na ich podstawie można uzgodnić, co powinien obejmować projekt żelbet, jakie materiały wejściowe są jeszcze potrzebne i gdzie kończy się zakres formalny, a zaczyna dokumentacja przygotowana dla sprawnej realizacji.
