Projekt ukrycia U-2 – wymagania, zakres i etapy przygotowania

Projekt ukrycia U-2 nie jest projektem zwykłej piwnicy opisanej nową nazwą ani uproszczonym projektem schronu. Dotyczy budowli ochronnej o określonych funkcjach, której architektura, konstrukcja, instalacje, usytuowanie i zasady użytkowania muszą tworzyć jeden spójny system. Samo zastosowanie masywnych przegród podziemnych nie wystarcza, aby obiekt można było uznać za ukrycie odpowiedniej kategorii.

Najważniejsza decyzja pojawia się więc jeszcze przed rozpoczęciem obliczeń: jaką funkcję ochronną ma zapewniać obiekt i na jakiej podstawie zostanie wykazane spełnienie wymagań? Inwestor powinien określić między innymi planowaną liczbę użytkowników, sposób codziennego wykorzystania, warunki lokalizacyjne, model zarządzania oraz zakres dokumentacji potrzebnej do realizacji i późniejszej eksploatacji. Dopiero wtedy można odpowiedzialnie ustalać, co powinien obejmować projekt ukrycia U-2.

W praktyce jest to zadanie wielobranżowe. Rozwiązanie konstrukcyjne wpływa na trasy instalacyjne, wejścia, wyjścia, przepusty, wentylację i możliwość utrzymania ciągłości płaszczyzn ochrony. Z kolei układ funkcjonalny, wymagania pożarowe i warunki ewakuacji mogą wymusić zmiany geometrii konstrukcji. Dlatego dokumentacji nie powinno się składać z osobnych opracowań rozwijanych bez bieżącej koordynacji. Przydatnym punktem odniesienia jest sposób rozumienia projektu technicznego konstrukcji, lecz w przypadku budowli ochronnej dochodzą dodatkowe wymagania wynikające z jej szczególnej funkcji.

Ten przewodnik wyjaśnia, czym jest projekt ukrycia U-2, jak odróżnić ukrycie od schronu i miejsca doraźnego schronienia, jakie obszary regulują przepisy oraz jakie informacje warto przygotować przed wysłaniem zapytania do projektantów. Pokazuje również różnicę między budową nowego obiektu a adaptacją istniejącej kondygnacji podziemnej. Nie podaje katalogowych grubości ścian, stropów ani zbrojenia, ponieważ takie wartości muszą wynikać z geometrii, materiałów, warunków gruntowo-wodnych, usytuowania i właściwych sprawdzeń.

Artykuł został przygotowany z myślą o stanie prawnym wskazanym na 13 września 2026 r. Ponieważ przepisy, akty wykonawcze i przywoływane dokumenty mogą się zmieniać, przed podjęciem decyzji inwestycyjnej trzeba ponownie zweryfikować ich aktualne brzmienie. Projekt ukrycia U-2 należy każdorazowo odnosić do konkretnej lokalizacji, programu obiektu i formalnej ścieżki inwestycji, a nie wyłącznie do ogólnej checklisty znalezionej w internecie.

Projekt ukrycia U-2 – co oznacza ta kategoria budowli ochronnej?

Aby prawidłowo zamówić projekt ukrycia U-2, najpierw trzeba uporządkować pojęcia. Obiekt zbiorowej ochrony to pojęcie szersze, obejmujące rozwiązania przeznaczone do ochrony ludności. Budowla ochronna jest natomiast obiektem przygotowanym do realizacji wskazanych funkcji ochronnych. W tej grupie przepisy rozróżniają między innymi schrony oraz ukrycia. Oddzielną kategorią jest miejsce doraźnego schronienia, którego nie należy automatycznie utożsamiać z pełnowartościową budowlą ochronną.

Zgodnie z przystępnym wyjaśnieniem opublikowanym przez Ministerstwo Spraw Wewnętrznych i Administracji, ukrycie ma konstrukcję niehermetyczną. To rozróżnienie jest zasadnicze. Projekt ukrycia U-2 nie powinien być przedstawiany jako dokumentacja obiektu oferującego wszystkie funkcje właściwe hermetycznemu schronowi. Użycie słowa „schron” w materiałach handlowych, koncepcji lub opisie nieruchomości nie zmienia rzeczywistych właściwości technicznych obiektu.

Jaką ochronę ma zapewniać ukrycie U-2?

Według § 3 ust. 2 pkt 2 rozporządzenia MSWiA z 4 listopada 2025 r. ukrycie kategorii U-2 spełnia wymagania przewidziane dla kategorii U-1, a dodatkowo zapewnia co najmniej 100-krotne osłabienie promieniowania przenikliwego gamma pochodzącego z opadu promieniotwórczego. Szczegółowe brzmienie i kontekst wymagań należy sprawdzać bezpośrednio w rozporządzeniu w sprawie warunków technicznych dla budowli ochronnych.

Funkcje kategorii U-1 obejmują ochronę przed zagruzowaniem, spadającymi elementami, odłamkami amunicji oraz ostrzałem z broni małokalibrowej. U-2 rozszerza ten zakres o wskazane osłabienie promieniowania gamma. U-3 jest kolejną kategorią ukrycia, ale nie należy przenosić jej wymagań na każdą inwestycję U-2 ani zakładać, że wyższe oznaczenie można uzyskać przez prostą zmianę grubości jednej przegrody.

Zwykła piwnica nie staje się ukryciem tylko dlatego, że znajduje się pod ziemią. Jej strop może nie być sprawdzony na właściwe oddziaływania, wejścia i drogi wyjścia mogą nie odpowiadać funkcji ochronnej, a liczne otwory oraz przepusty mogą przerywać płaszczyzny ochrony. Problemem bywa też brak odpowiedniej wentylacji, zasilania, zaplecza sanitarnego, organizacji przestrzeni lub możliwości przygotowania obiektu do użycia.

Projekt ukrycia U-2 musi zatem wykazywać spełnienie wymagań jako całość. Nie wystarczy opis w części architektonicznej albo deklaracja producenta pojedynczego elementu. Konstrukcja, stolarka ochronna, przejścia instalacyjne, układ komunikacyjny i wyposażenie powinny odpowiadać temu samemu zestawowi założeń. W części nośnej przydatne są zasady opisane szerzej przy projekcie konstrukcji żelbetowej, ale w budowli ochronnej trzeba dodatkowo uwzględnić szczególny sposób użytkowania i wymagane funkcje zabezpieczające.

Dlaczego nazwa kategorii nie zastępuje obliczeń?

Dwie budowle o podobnej powierzchni mogą wymagać różnych rozwiązań. Znaczenie mają między innymi poziom zagłębienia, geometria, układ otworów, materiały, otaczający grunt, sąsiednia zabudowa i sposób przekazywania oddziaływań na podłoże. Dlatego projekt ukrycia U-2 powinien być oparty na odpowiedniej analizie konstrukcji budowlanej, a nie na kopiowaniu przekrojów z innego obiektu.

To samo dotyczy ochrony przed promieniowaniem. Wymagany poziom osłabienia należy wykazać na podstawie rzeczywiście zaprojektowanych materiałów, warstw i geometrii, z uwzględnieniem otworów oraz miejsc potencjalnego osłabienia osłony. Nie powinno się przyjmować jednej „bezpiecznej” grubości ściany dla wszystkich budynków.

Jeżeli kategoria i podstawowe założenia inwestycji są już określone, można wstępnie omówić konstrukcyjną część zadania w ramach oferty J-PROJECT. Taka rozmowa nie zastępuje wielobranżowej analizy, ale pomaga ustalić, jakie dane będą potrzebne, aby projekt ukrycia U-2 nie zaczynał się od niepotwierdzonych założeń.

Jakie przepisy regulują projektowanie ukrycia U-2?

Projektowanie budowli ochronnej wymaga równoległego czytania przepisów dotyczących ochrony ludności oraz regulacji właściwych dla procesu budowlanego. Projekt ukrycia U-2 nie funkcjonuje poza zwykłymi obowiązkami dotyczącymi bezpieczeństwa konstrukcji, ochrony przeciwpożarowej, dostępności czy instalacji. Jego funkcja ochronna wprowadza jednak dodatkową warstwę wymagań, która musi zostać skoordynowana z pozostałymi rozwiązaniami.

Ustawa jako podstawa ogólnych wymagań

Punktem wyjścia jest ustawa z 5 grudnia 2024 r. o ochronie ludności i obronie cywilnej. Jej art. 92 określa ogólne wymagania dotyczące projektowania i wznoszenia obiektów zbiorowej ochrony. Obejmują one między innymi wytrzymałość, bezpieczeństwo pożarowe, wentylację, ewakuację, energię, wodę, ścieki oraz rozwiązania umożliwiające przetrwanie chronionych osób.

Ustawa wskazuje także, że budowle ochronne należy w miarę możliwości projektować jako obiekty o podwójnej funkcji. Nie oznacza to jednak pełnej dowolności. Funkcja codzienna powinna być tak rozwiązana, aby nie uniemożliwiała przygotowania obiektu do wykorzystania ochronnego. Projekt ukrycia U-2 musi więc uwzględniać nie tylko stan po przygotowaniu, ale również realny sposób przejścia z normalnej eksploatacji do funkcji ochronnej.

Art. 96 odnosi się do podstawowych obowiązków właściciela i zarządcy budowli ochronnej. Z perspektywy projektowej oznacza to, że warto myśleć o późniejszym utrzymaniu już podczas ustalania programu. Rozwiązanie trudne do kontrolowania, serwisowania albo udrożnienia może formalnie wyglądać poprawnie na rysunku, lecz sprawiać problemy w eksploatacji.

Rozporządzenie techniczne dla budowli ochronnych

Szczegółowym źródłem wymagań jest rozporządzenie MSWiA z 4 listopada 2025 r. w sprawie warunków technicznych dla budowli ochronnych oraz warunków technicznych ich użytkowania i usytuowania. Reguluje ono między innymi kategorie ukryć, konstrukcję, lokalizację, wejścia, wyjścia i ewakuację, ochronę przeciwpożarową, instalacje, dostępność, wyposażenie oraz warunki użytkowania.

Właśnie w tym rozporządzeniu określono wyróżnik kategorii U-2, czyli spełnienie funkcji U-1 oraz co najmniej 100-krotne osłabienie promieniowania gamma z opadu promieniotwórczego. Projekt ukrycia U-2 powinien odnosić się do całego właściwego zestawu wymagań, nie zaś wyłącznie do tego jednego parametru.

Stan prawny na 13 września 2026 r. Artykuł przyjmuje stan wynikający ze wskazanej ustawy i rozporządzenia. Przed rozpoczęciem inwestycji, złożeniem wniosku, uruchomieniem postępowania zakupowego lub podpisaniem umowy trzeba ponownie sprawdzić aktualne brzmienie aktów, przepisy przejściowe oraz inne regulacje właściwe dla lokalizacji i rodzaju robót.

Jak czytać przepisy w praktyce projektowej?

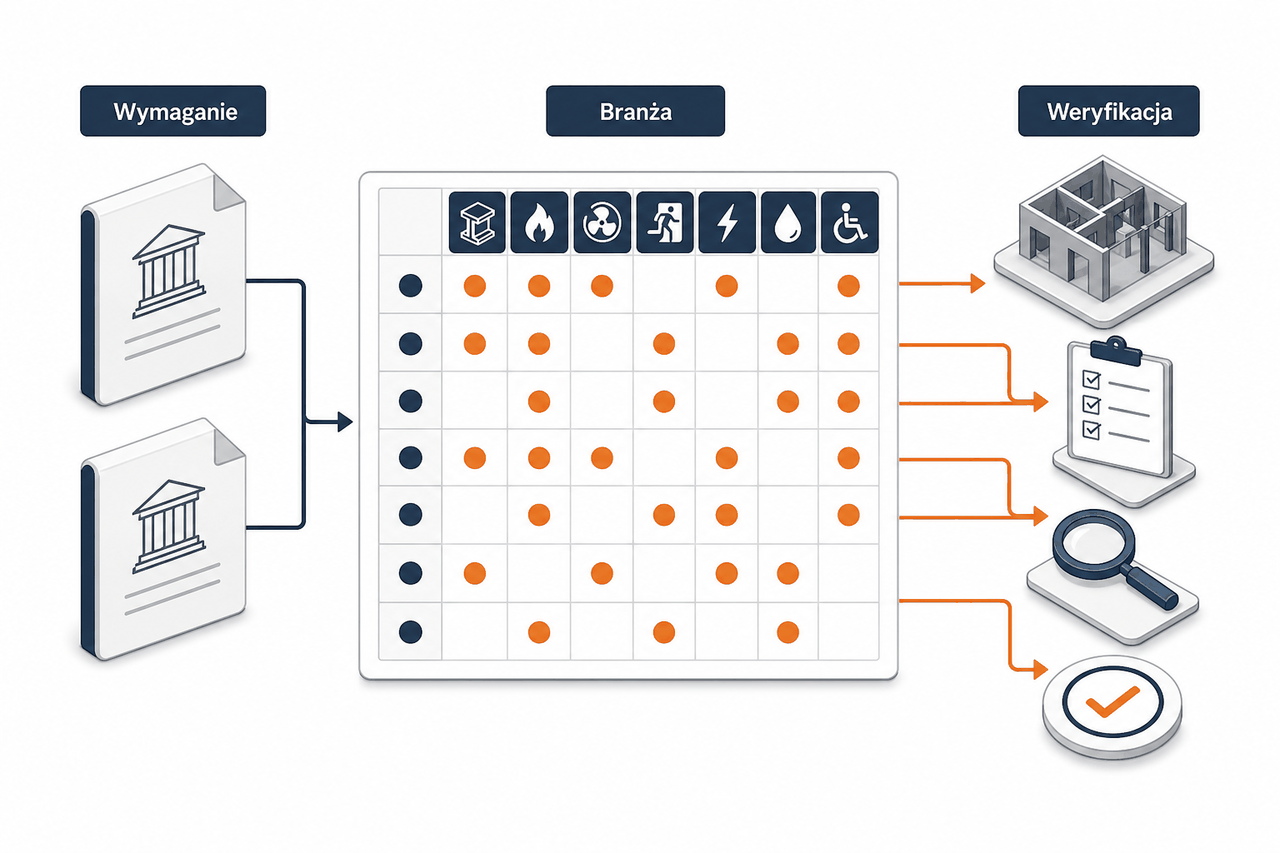

Najbezpieczniej przygotować macierz wymagań. W jednej kolumnie wpisuje się obowiązek lub funkcję, w kolejnych sposób jej realizacji, branżę odpowiedzialną, dokument potwierdzający oraz etap, na którym ma nastąpić sprawdzenie. Taki układ ogranicza ryzyko, że istotne zagadnienie zostanie uznane za odpowiedzialność „innego projektanta”. Podobną funkcję kontrolną może pełnić odpowiednio zaplanowana analiza projektów budowlanych.

Projekt ukrycia U-2 powinien równolegle spełniać właściwe przepisy techniczno-budowlane. Funkcja ochronna nie usuwa wymagań dotyczących na przykład bezpieczeństwa użytkowania czy ochrony pożarowej. Może natomiast powodować konieczność starannego pogodzenia rozwiązań, które w zwykłym podziemiu rozpatrywano by osobno. Przykładem są otwory potrzebne instalacjom: muszą obsłużyć urządzenia, ale nie mogą być traktowane bez analizy wpływu na przegrodę i płaszczyznę ochrony.

Przepisy mogą odwoływać się również do Polskich Norm. Nie warto jednak tworzyć na początku uniwersalnej listy numerów norm dla każdego obiektu U-2. Należy sprawdzić aktualne wydania, zakres stosowania i sposób przywołania dla konkretnego rozwiązania. Ogólne tło dotyczące podstaw projektowania przedstawia materiał o PN-EN 1990, a zmienność systemu normalizacyjnego pokazuje omówienie nowelizacji Eurokodów.

Znaczenie ma też rozróżnienie dokumentacji formalnej i wykonawczej. To, że określone opracowanie nie jest nazwane wprost jako osobna część procedury, nie przesądza, że wykonawca nie będzie potrzebował detali do prawidłowej realizacji. Ten problem szerzej opisuje artykuł o projekcie wykonawczym w praktyce budowlanej. Przy inwestycji ochronnej zakres umowny powinien jasno wskazywać, kto przygotuje detale, zestawienia, specyfikacje, obliczenia i dokumentację koordynacyjną.

Ostatecznie zgodność nie wynika z samego wpisania podstaw prawnych na stronie tytułowej. Projekt ukrycia U-2 powinien pokazywać, gdzie i w jaki sposób każde istotne wymaganie zostało uwzględnione oraz jak zostanie zweryfikowane przed realizacją i oddaniem obiektu do użytkowania.

Co powinien obejmować wielobranżowy projekt ukrycia U-2?

Projekt ukrycia U-2 powinien zaczynać się od programu i danych, a nie od rysowania ścian. Projektanci muszą wiedzieć, dla kogo powstaje obiekt, jak będzie używany na co dzień, ile osób ma przyjąć w funkcji ochronnej i jakie warunki eksploatacyjne przewiduje inwestor. Bez tych informacji można opracować efektowną koncepcję, która po doprecyzowaniu programu będzie wymagała zasadniczych zmian.

Program funkcjonalny i założenia inwestora

Podstawą może być program funkcjonalno-użytkowy, opis potrzeb albo zestaw uzgodnionych wymagań. Nazwa dokumentu ma mniejsze znaczenie niż jego kompletność. Powinien on określać przynajmniej przeznaczenie, zakładaną liczbę użytkowników, oczekiwaną funkcję codzienną, sposób zarządzania, model przygotowania obiektu do użycia oraz związki z innymi budynkami i infrastrukturą.

Jeżeli część decyzji nie została jeszcze podjęta, należy wskazać je jako założenia do potwierdzenia. Dobra koncepcja pokazuje konsekwencje kilku wariantów zamiast ukrywać brak danych pod pozornie precyzyjnym rysunkiem. Projekt ukrycia U-2 rozwijany na kontrolowanych założeniach jest bezpieczniejszy organizacyjnie niż dokumentacja, w której nie wiadomo, skąd pochodzą wartości wejściowe.

Lokalizacja i warunki gruntowo-wodne

Dla obiektu podziemnego kluczowe jest rozpoznanie terenu. Należy uwzględnić warunki gruntowo-wodne, istniejącą i planowaną zabudowę, sieci, możliwe drogi dojścia, relacje z drogami ewakuacji oraz możliwość wykonania robót. Potrzebny zakres rozpoznania powinien zostać określony dla konkretnej inwestycji. Ogólne znaczenie danych podłoża przybliża przewodnik dotyczący badań gruntu przed projektowaniem, choć dla budowli ochronnej program badań trzeba dostosować do jej charakteru i lokalizacji.

Wysoki poziom wód, niejednorodne podłoże, sąsiednie fundamenty lub ograniczony plac budowy mogą wpływać na konstrukcję, izolacje, odwodnienie, technologię robót i koszt. Dlatego projektu nie należy wyceniać wyłącznie na podstawie powierzchni. Ta sama powierzchnia w dwóch lokalizacjach może oznaczać zupełnie inny poziom trudności.

Koordynacja branżowa

Projekt ukrycia U-2 wymaga współpracy architektury, konstrukcji, geotechniki, ochrony przeciwpożarowej, wentylacji, instalacji sanitarnych, elektrycznych i teletechnicznych oraz wyposażenia. W zależności od inwestycji mogą być potrzebne dalsze specjalności i uzgodnienia. Istotny jest nie tylko udział branż, lecz także ustalenie wspólnej geometrii, wersji danych i odpowiedzialności.

• Architektura porządkuje funkcje, komunikację, dostępność, wejścia, wyjścia i relację z funkcją codzienną.
• Konstrukcja odpowiada za układ nośny, stateczność, współpracę z podłożem, płaszczyzny ochrony oraz wpływ otworów i przepustów.
• Geotechnika dostarcza podstaw do oceny podłoża, wód gruntowych i sposobu posadowienia.
• Wentylacja i instalacje sanitarne rozwiązują warunki przebywania ludzi, gospodarkę wodno-ściekową oraz przejścia przez przegrody.
• Instalacje elektryczne i teletechniczne obejmują zasilanie, niezbędne systemy i koordynację tras.
• Ochrona przeciwpożarowa musi być rozpatrywana razem z funkcją ochronną, układem przestrzeni i ewakuacją.

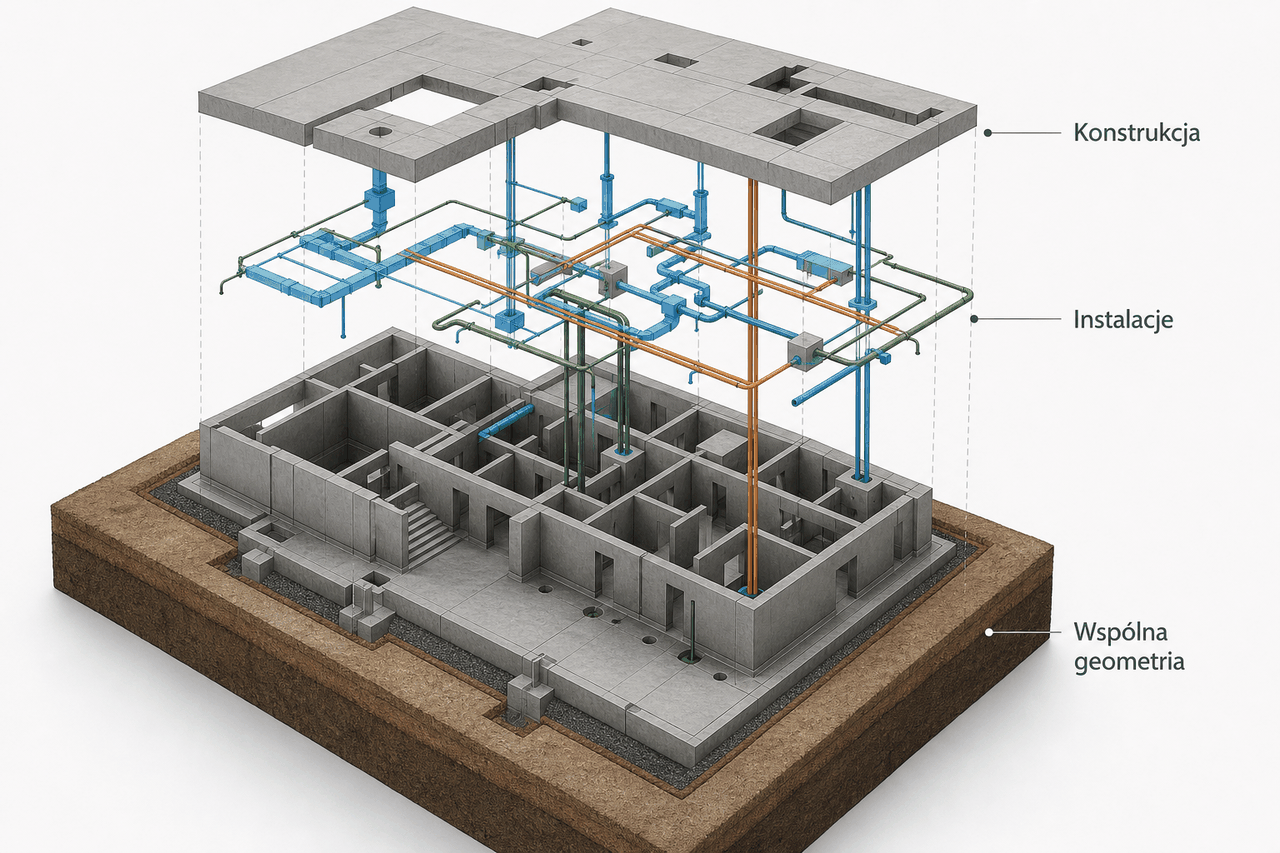

Praktyczne zasady pracy na jednym modelu informacji opisuje artykuł o BIM w projektowaniu konstrukcji. Sam model BIM nie gwarantuje jednak poprawności. Potrzebne są zasady wymiany, przeglądy kolizji i zatwierdzanie zmian. Analogiczne znaczenie ma koordynacja konstrukcji z technologią: zmiana funkcjonalna może oddziaływać na kilka branż jednocześnie.

Część konstrukcyjna i osłonowa

W części konstrukcyjnej trzeba określić schemat statyczny, sposób współpracy budowli z podłożem, stateczność oraz właściwe oddziaływania, w tym oddziaływania wyjątkowe wynikające z funkcji obiektu. Analizy wymagają strop, ściany, fundamenty, połączenia, wejścia, wyjścia, otwory i przepusty. Należy również sprawdzić, czy przyjęta geometria zachowuje ciągłość płaszczyzn ochrony.

Nie istnieje jedna uniwersalna grubość stropu, ściany ani zestaw zbrojenia, który automatycznie tworzy projekt ukrycia U-2. Rozwiązanie zależy od materiałów, rozpiętości, podparcia, warunków gruntowych, zagłębienia, otworów i przyjętych oddziaływań. Punktem wyjścia do ustalania zakresu konstrukcji może być opis usługi projektu żelbetowego, ale dokumentacja ukrycia wymaga dodatkowych sprawdzeń właściwych dla budowli ochronnej.

Osobno trzeba wykazać wymagane osłabienie promieniowania gamma. Analiza powinna odpowiadać rzeczywistej geometrii i materiałom, łącznie z warstwami gruntu, otworami, wejściami oraz przejściami instalacyjnymi. Nie można zastępować tego sprawdzenia katalogowym hasłem dotyczącym pojedynczej ściany.

Dokumentacja projektowo-kosztorysowa jako przykład praktyki

Oficjalne ogłoszenie dotyczące dokumentacji podziemnego ukrycia U-2 w gminie Ostrów pokazuje rzeczywisty przykład zamówienia projektowo-kosztorysowego. W tym przypadku przewidziano połączenie całkowicie zagłębionego ukrycia z funkcją nadziemnego magazynu zasobów.

To wartościowa ilustracja obiektu o podwójnej funkcji, ale nie jest uniwersalnym wzorem zakresu każdego zamówienia. Inny inwestor może potrzebować odmiennego programu, opracowań formalnych, kosztorysów, specyfikacji, badań, uzgodnień lub nadzoru autorskiego. Zakres powinien wynikać z celu inwestycji i podziału odpowiedzialności.

Przed zamknięciem dokumentacji warto zlecić kontrolę spójności założeń konstrukcyjnych, geotechnicznych i instalacyjnych. J-PROJECT może omówić zakres takiej analizy dokumentacji projektowej. Weryfikacja nie powinna polegać jedynie na przeglądzie rysunków; projekt ukrycia U-2 wymaga porównania rysunków, opisów, obliczeń, modeli i zestawień.

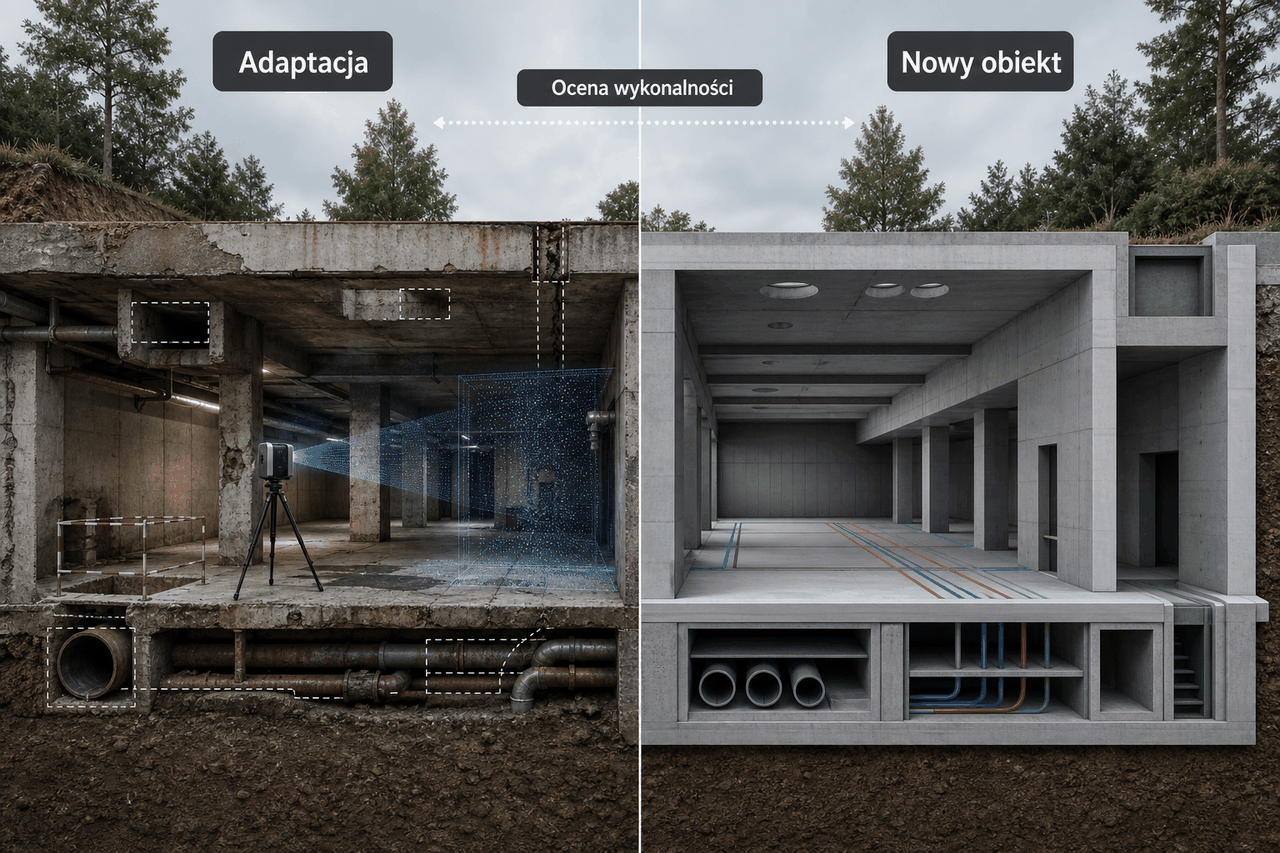

Nowe ukrycie czy adaptacja istniejącego podziemia – jak zaplanować proces?

Wybór między nową budowlą a adaptacją podziemia nie powinien opierać się wyłącznie na przekonaniu, że wykorzystanie istniejących ścian zawsze będzie tańsze. Adaptacja może ograniczyć zakres robót, ale wprowadza niepewność dotyczącą materiałów, stanu technicznego, geometrii, posadowienia i przebiegu instalacji. Nowy obiekt daje większą swobodę, lecz wymaga odpowiedniej działki, robót ziemnych i skoordynowania z całym zamierzeniem budowlanym.

Ścieżka dla nowej budowli ochronnej

Nowy projekt ukrycia U-2 warto rozpocząć od określenia potrzeb inwestora lub właściwego organu, programu użytkowego i kryteriów wyboru lokalizacji. Następnie potrzebne są rozpoznanie terenu, dane gruntowo-wodne, informacje o sieciach i analiza relacji z otaczającą zabudową. Dopiero na tej podstawie można odpowiedzialnie porównywać warianty usytuowania oraz geometrii.

Na etapie koncepcji należy skoordynować co najmniej układ funkcjonalny, wejścia i wyjścia, płaszczyzny ochrony, konstrukcję, wstępne trasy instalacji oraz sposób wykorzystania codziennego. Wczesne zaangażowanie branż ogranicza ryzyko, że gotowy układ architektoniczny nie pozostawi miejsca na wymagane urządzenia albo wymusi dużą liczbę trudnych przejść przez przegrody.

Koncepcja nie zastępuje obliczeń, ale powinna potwierdzić, że istnieje realna ścieżka do spełnienia wymagań. Po jej zatwierdzeniu rozwija się odpowiednie części projektu budowlanego, w tym projekt techniczny, a następnie dokumentację potrzebną do wykonania robót. Zakres ostatniej powinien być ustalony umownie. Ogólne różnice między etapami można zestawić z zasadami opisanymi dla projektu wykonawczego, pamiętając, że budowla ochronna wymaga własnych detali i sprawdzeń.

Co sprawdzić przed adaptacją piwnicy lub garażu?

Przy adaptacji pierwszym zadaniem nie jest projektowanie wzmocnień, lecz zebranie wiarygodnych informacji o stanie istniejącym. Potrzebne mogą być inwentaryzacja, dokumentacja archiwalna, ocena stanu technicznego, odkrywki i badania materiałowe. Jeżeli rodzaju materiału, zbrojenia, połączeń albo geometrii nie można potwierdzić, nie należy traktować wartości z niekompletnego rysunku jako pewnika.

Zakres rozpoznania dobiera się do problemu. Pomocne może być podejście opisane w artykule o badaniach elementów konstrukcji budowlanych. Celem nie jest wykonanie możliwie największej liczby badań, lecz uzyskanie danych potrzebnych do wiarygodnego modelu i oceny wykonalności adaptacji.

Następnie sprawdza się, czy w istniejącej geometrii można zachować ciągłość płaszczyzn ochrony, właściwie rozwiązać wejścia, wyjścia i drogi komunikacji oraz wprowadzić instalacje bez niekontrolowanego osłabienia przegród. Szczególnej uwagi wymagają miejsca styku starej i nowej konstrukcji, istniejące otwory, dylatacje, kanały, szyby i kolizje z instalacjami.

Projekt ukrycia U-2 w istniejącym budynku może wymagać wzmocnień, zmiany układu funkcjonalnego albo rezygnacji z części pomieszczeń. Czasami analiza pokaże, że adaptacja jest technicznie nieuzasadniona lub zbyt ryzykowna. Taki wniosek nie jest porażką projektu, lecz ważną informacją przed poniesieniem znacznie większych kosztów.

Jak porównywać warianty?

Porównanie powinno obejmować wykonalność, zakres wzmocnień, kolizje, utrzymanie, harmonogram, przygotowanie do funkcji ochronnej oraz ryzyko ujawnienia nieznanych warunków. Sam wstępny koszt robót nie wystarcza. Podobne źródła ryzyka występują przy każdej przebudowie istniejącego obiektu, choć zakres i wymagania techniczne są oczywiście inne.

Warto również przeprowadzić przegląd typowych punktów krytycznych. Artykuł o błędach projektowych pokazuje, dlaczego nieaktualne dane, niewyjaśnione założenia i brak koordynacji ujawniają się często dopiero podczas wykonawstwa. W przypadku budowli ochronnej konsekwencje mogą dotyczyć nie tylko kosztu, ale także spójności funkcji ochronnej.

Rekomendowana kolejność działań

1. Zdefiniowanie kategorii, celu, liczby użytkowników i funkcji codziennej.
2. Zebranie map, informacji o sieciach, dokumentacji archiwalnej i danych terenowych.
3. Rozpoznanie geotechniczne albo inwentaryzacja oraz badania istniejącej konstrukcji.
4. Opracowanie wariantowej koncepcji wielobranżowej.
5. Ocena wykonalności, kosztów, ryzyk i sposobu utrzymania.
6. Uzgodnienie odpowiedzialności oraz zakresu projektu budowlanego, w tym projektu technicznego.
7. Przygotowanie dokumentacji wykonawczej, kosztorysowej i specyfikacji zgodnie z umową.
8. Ustalenie zasad eksploatacji, kontroli i przygotowania obiektu do użycia.

Dwufunkcyjność dopuszczona przez art. 92 ust. 5 ustawy może poprawiać praktyczne wykorzystanie inwestycji, ale nie powinna utrudniać uruchomienia funkcji ochronnej. Projekt ukrycia U-2 musi określać relację obu sposobów użytkowania, zwłaszcza gdy przestrzeń na co dzień pełni funkcję magazynu, parkingu lub zaplecza.

Jeżeli rozważana jest adaptacja, można przekazać dostępną dokumentację i opis obiektu przez formularz kontaktowy J-PROJECT. Wstępna konsultacja może pomóc określić zakres dalszej analizy konstrukcyjnej, ale bez badań i sprawdzeń nie należy z góry obiecywać, że istniejący obiekt uzyska kategorię U-2.

Podsumowanie: jak przygotować się do zlecenia projektu ukrycia U-2?

Dobry projekt ukrycia U-2 zaczyna się od prawidłowego zdefiniowania zadania. Inwestor powinien potwierdzić, czy rzeczywiście potrzebuje ukrycia kategorii U-2, a nie schronu, ukrycia innej kategorii lub miejsca doraźnego schronienia. Różnice dotyczą funkcji ochronnych, konstrukcji, instalacji, użytkowania oraz sposobu potwierdzania zgodności. Nie należy stosować tych nazw zamiennie.

Drugim krokiem jest ustalenie programu. Znaczenie mają liczba użytkowników, funkcja codzienna, sposób zarządzania, relacja z innymi obiektami oraz model przygotowania do użycia. Jeżeli któraś z tych informacji pozostaje nieznana, powinna zostać oznaczona jako decyzja do podjęcia, a nie ukryta w ogólnym opisie.

Checklista inwestora przed wysłaniem zapytania

• Kategoria i cel: potwierdź, dlaczego wymagany jest projekt ukrycia U-2 i jakie funkcje ochronne mają być wykazane.
• Użytkownicy: określ planowaną liczbę osób oraz sposób korzystania z obiektu.
• Funkcja codzienna: opisz, jak przestrzeń ma działać poza okresem wykorzystania ochronnego.
• Lokalizacja: przekaż mapę, dane działki, informacje o sąsiedztwie, sieciach i planowanej zabudowie.
• Podłoże: dołącz dostępne dane geotechniczne albo uwzględnij ich pozyskanie w zakresie zlecenia.
• Stan istniejący: przy adaptacji przygotuj dokumentację archiwalną, inwentaryzację i informacje o przebudowach.
• Zakres branż: wskaż, kto odpowiada za architekturę, konstrukcję, geotechnikę, instalacje, ochronę przeciwpożarową i wyposażenie.
• Zakres dokumentacji: ustal koncepcję, części formalne, projekt techniczny, dokumentację wykonawczą, kosztorysy, specyfikacje i uzgodnienia.
• Kontrola: określ sposób przeglądu obliczeń, rysunków, modeli, kolizji i zmian projektowych.
• Wsparcie realizacji: uzgodnij potrzebę nadzoru autorskiego, odpowiedzi na pytania wykonawców i aktualizacji dokumentacji.

Największym błędem jest zamawianie rozwiązania na podstawie katalogowej grubości przegród albo powierzchni obiektu. Spełnienie wymagań U-2 wynika z całego układu: lokalizacji, konstrukcji, materiałów, geometrii, otworów, wejść, wyjść, instalacji i sposobu użytkowania. Nawet poprawnie obliczona ściana nie naprawi niespójnego układu komunikacyjnego ani niekontrolowanego przepustu.

Projekt ukrycia U-2 powinien również jasno rozdzielać dokumentację wymaganą dla procedury formalnej od opracowań potrzebnych wykonawcy. Rysunki ogólne mogą nie zawierać wszystkich detali przejść, połączeń i etapowania. Zakres trzeba uzgodnić przed podpisaniem umowy, aby później nie powstała luka między projektem a realizacją. Warto przy tym korzystać z zasad opisanych w materiale o wyborze biura projektowego: porównywać nie tylko cenę, ale także odpowiedzialność, skład zespołu, sposób koordynacji i zawartość opracowania.

Po wykonaniu obiektu znaczenie ma utrzymanie jego sprawności. Ustawa wskazuje obowiązki właściciela i zarządcy budowli ochronnej, dlatego rozwiązania powinny być dostępne do kontroli i serwisowania. Dokumentacja powykonawcza, instrukcje, zasady okresowego sprawdzania oraz czytelny podział obowiązków nie są dodatkiem bez związku z projektem. Pomagają zachować zgodność między zaprojektowaną a rzeczywistą funkcją obiektu.

Nie warto obiecywać kategorii U-2 przed poznaniem lokalizacji i danych technicznych. Rzetelna odpowiedź może wymagać koncepcji, badań, obliczeń oraz współpracy kilku branż. Dotyczy to szczególnie adaptacji, gdzie nieznany stan istniejący może przesądzić o zakresie wzmocnień albo wykonalności całego zamierzenia.

Aby wstępnie określić zakres prac, można skorzystać z oferty projektowej J-PROJECT i przesłać przez stronę kontaktową lokalizację, program obiektu, dostępną dokumentację oraz informację, czy rozważana jest nowa budowa, czy adaptacja. Na tej podstawie łatwiej ustalić, jakich danych brakuje i jakie etapy powinien obejmować projekt ukrycia U-2.
