Projekt połączeń stalowych – obliczenia, detale i montaż

Projekt połączeń stalowych nie jest wyłącznie zbiorem rysunków pokazujących śruby, blachy i spoiny. To opracowanie, które powinno łączyć założenia modelu konstrukcji, wartości oddziaływań, obliczenia elementów składowych węzła, wymagania materiałowe oraz informacje potrzebne w wytwórni i podczas montażu. Jeżeli te warstwy nie są ze sobą spójne, nawet starannie narysowany detal może nie odpowiadać rzeczywistej pracy konstrukcji albo okazać się trudny do wykonania.

W praktyce problemy często zaczynają się od niejasnego podziału zakresu. Projektant głównego ustroju zakłada określony sposób pracy węzłów, wykonawca rozwija detale warsztatowe, a wytwórnia proponuje zmiany wynikające z dostępnej technologii. Każda z tych decyzji może być uzasadniona, ale powinna zostać oceniona w odniesieniu do całej konstrukcji. Zmiana układu śrub, geometrii blachy, przebiegu spoiny albo sposobu podparcia nie zawsze jest jedynie korektą produkcyjną.

Dobry projekt połączeń stalowych odpowiada więc nie tylko na pytanie, czy dany detal ma wystarczającą nośność. Powinien też wskazywać, jaki model węzła przyjęto, w jaki sposób przekazywane są siły i momenty, czy połączenie ma odpowiednią sztywność i zdolność do odkształceń oraz czy pozostaje możliwe do wykonania, skontrolowania, zabezpieczenia, transportu i montażu. Nie oznacza to, że każdy węzeł musi być skomplikowany. Przeciwnie: warto dążyć do rozwiązań czytelnych i powtarzalnych, ale ich prostota musi wynikać ze świadomych założeń.

Zakres opracowania zależy również od etapu inwestycji. Innych informacji potrzeba do analizy koncepcji, innych do projektu technicznego, a jeszcze innych do produkcji konstrukcji. Nie należy automatycznie utożsamiać projektu technicznego z kompletną dokumentacją warsztatową. W artykule wyjaśniamy, jak powstaje projekt połączeń stalowych, co powinien zawierać, jak rozróżnić połączenie od węzła oraz dlaczego współpraca projektanta, wykonawcy i montażu jest równie ważna jak same obliczenia.

Projekt połączeń stalowych – czym jest i dlaczego wpływa na całą konstrukcję?

Połączenia znajdują się w miejscach, w których spotykają się elementy ustroju nośnego. Mogą łączyć belkę ze słupem, dwie belki, kolejne odcinki słupa, pręty kratownicy, stężenia lub słup z fundamentem. Ich forma wpływa na sposób przekazywania oddziaływań, dlatego projekt połączeń stalowych powinien wynikać z przyjętej koncepcji pracy całej konstrukcji, a nie być dopisywany na końcu jako niezależny zestaw detali.

Połączenie a węzeł – dlaczego warto rozróżniać te pojęcia?

Połączenie można rozumieć jako sposób zespolenia elementów, na przykład za pomocą śrub, spoin, blach i innych części łączących. Węzeł jest pojęciem szerszym: obejmuje obszar konstrukcji, w którym spotykają się elementy, oraz zachowanie tej strefy pod wpływem oddziaływań. W jego pracy mogą uczestniczyć nie tylko same łączniki, lecz także pasy i środniki profili, blachy czołowe, żebra, podstawy, kotwy oraz przylegające fragmenty elementów.

Rozróżnienie nie ma wyłącznie charakteru terminologicznego. W publikacji technicznej dotyczącej projektowania węzłów stalowych i zespolonych wskazano, że zachowanie węzłów może być uwzględniane w analizie całej konstrukcji. Węzły mogą przekazywać siły osiowe, poprzeczne, momenty zginające albo kombinacje tych oddziaływań. Oznacza to, że sposób ich odwzorowania powinien odpowiadać rzeczywistemu rozwiązaniu, a nie tylko wygodzie budowania modelu.

Jeżeli w analizie globalnej przyjęto określone uwolnienie, sztywność lub ciągłość, detal powinien być z tym założeniem zgodny. Nie istnieje jeden model właściwy dla wszystkich sytuacji. Czasem uzasadnione jest uproszczone odwzorowanie, a czasem zachowanie strefy węzłowej ma istotny wpływ na rozkład momentów, przemieszczenia lub stateczność ustroju. Więcej o zależnościach między modelem a zachowaniem obiektu wyjaśnia artykuł o analizie stateczności konstrukcji.

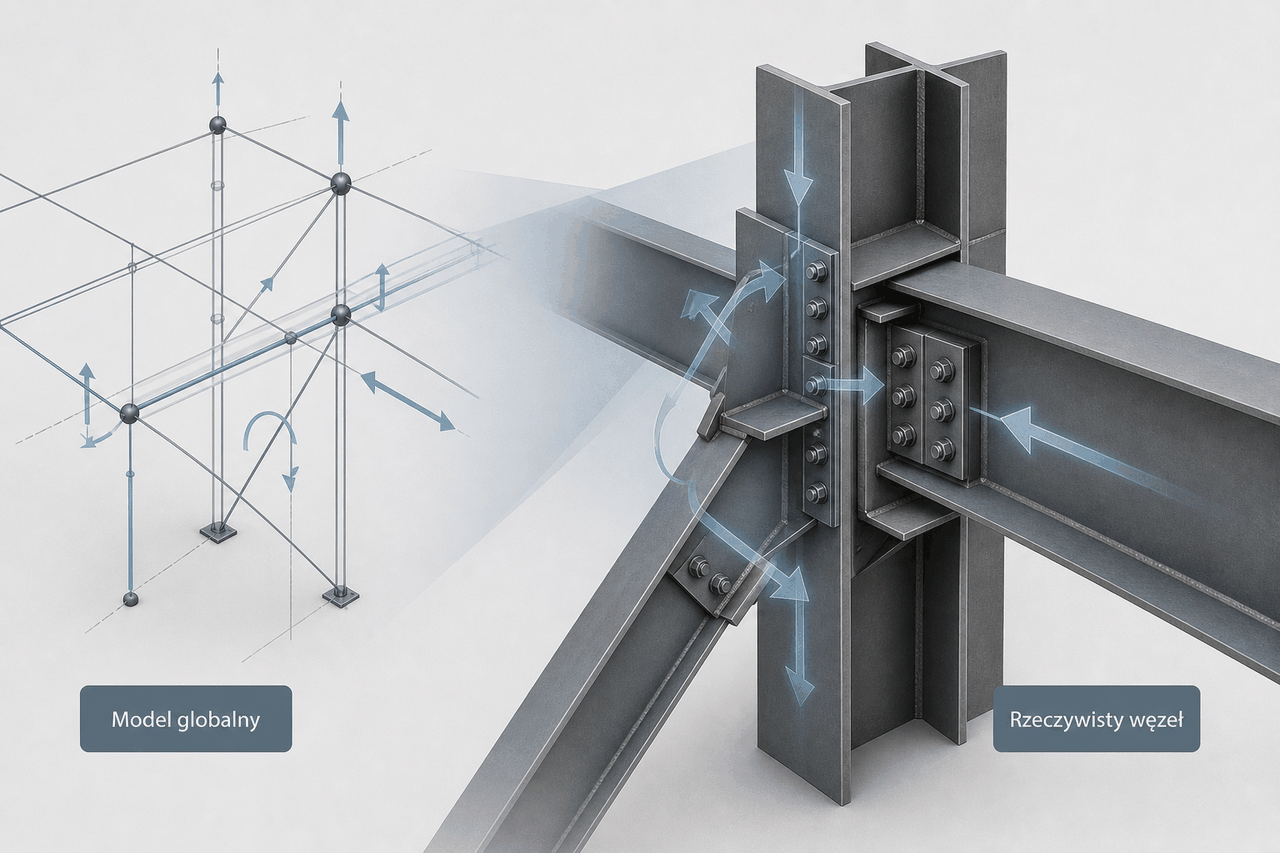

Od modelu globalnego do rzeczywistego detalu

Podczas tworzenia modelu obliczeniowego elementy często przedstawia się za pomocą osi. Rzeczywista konstrukcja ma jednak profile o określonych wymiarach, przesunięcia osi, blachy, żebra i strefy zajmujące fizyczną przestrzeń. Projekt połączeń stalowych musi przełożyć idealizację obliczeniową na geometrię, którą można wyprodukować i zmontować. W tym miejscu ujawniają się mimośrody, kolizje, ograniczenia dostępu oraz różnice pomiędzy długością osiową a rzeczywistą długością elementu.

Znaczenie ma również stateczność. Sposób podparcia pasa belki, zakończenie stężenia lub rzeczywista podatność połączenia może wpływać na warunki pracy elementu. Nie należy przy tym automatycznie uznawać, że jedna zmiana detalu przesądza o bezpieczeństwie całego obiektu. Trzeba natomiast sprawdzić, czy pozostaje zgodna z założeniami zastosowanymi w ramach projektowania konstrukcji stalowych.

Wpływ połączeń na geometrię, fundamenty i montaż

Decyzje dotyczące węzłów wpływają na więcej elementów, niż może się początkowo wydawać. Rozbudowany detal może zmienić długość transportową belki, ograniczyć możliwość podziału konstrukcji na wysyłki albo wymagać innej kolejności montażu. Węzeł stężenia potrzebuje miejsca, które bywa jednocześnie zajęte przez obudowę, instalacje lub bramę. Podstawa słupa musi odpowiadać układowi kotew i rozwiązaniu fundamentu, a jej zachowanie powinno być zgodne z reakcjami przyjętymi w analizie.

Właśnie dlatego projekt połączeń stalowych warto rozpocząć przed zamknięciem geometrii konstrukcji. Wczesna koncepcja głównych węzłów pozwala ocenić dostępne miejsce, możliwy podział wysyłkowy, kierunki montażu oraz relację konstrukcji stalowej z fundamentami. Pomocne jest tu szersze spojrzenie na bezpieczne i ekonomiczne kształtowanie konstrukcji stalowych, ponieważ najlżejszy detal nie zawsze daje najtańsze rozwiązanie całego obiektu.

W przypadku kratownic istotne jest na przykład takie prowadzenie prętów i blach węzłowych, aby sposób przekazywania sił pozostawał czytelny i możliwy do odwzorowania w modelu. Osobnego podejścia wymagają podstawy słupów, styki montażowe czy połączenia momentowe. Nie należy kopiować jednego schematu do wszystkich lokalizacji tylko dlatego, że wcześniej sprawdził się w innym obiekcie.

Dobry projekt połączeń stalowych jest zatem częścią szerszej koncepcji ustroju. Łączy analizę, detalowanie i technologię, a przy tym pozostawia czytelny ślad przyjętych założeń. Jeżeli konstrukcja jest dopiero rozwijana, warto zaangażować projektanta konstrukcji stalowych już na etapie koncepcji. J-PROJECT może skonsultować układ konstrukcji i jej główne węzły przed ostatecznym zamknięciem modelu obliczeniowego.

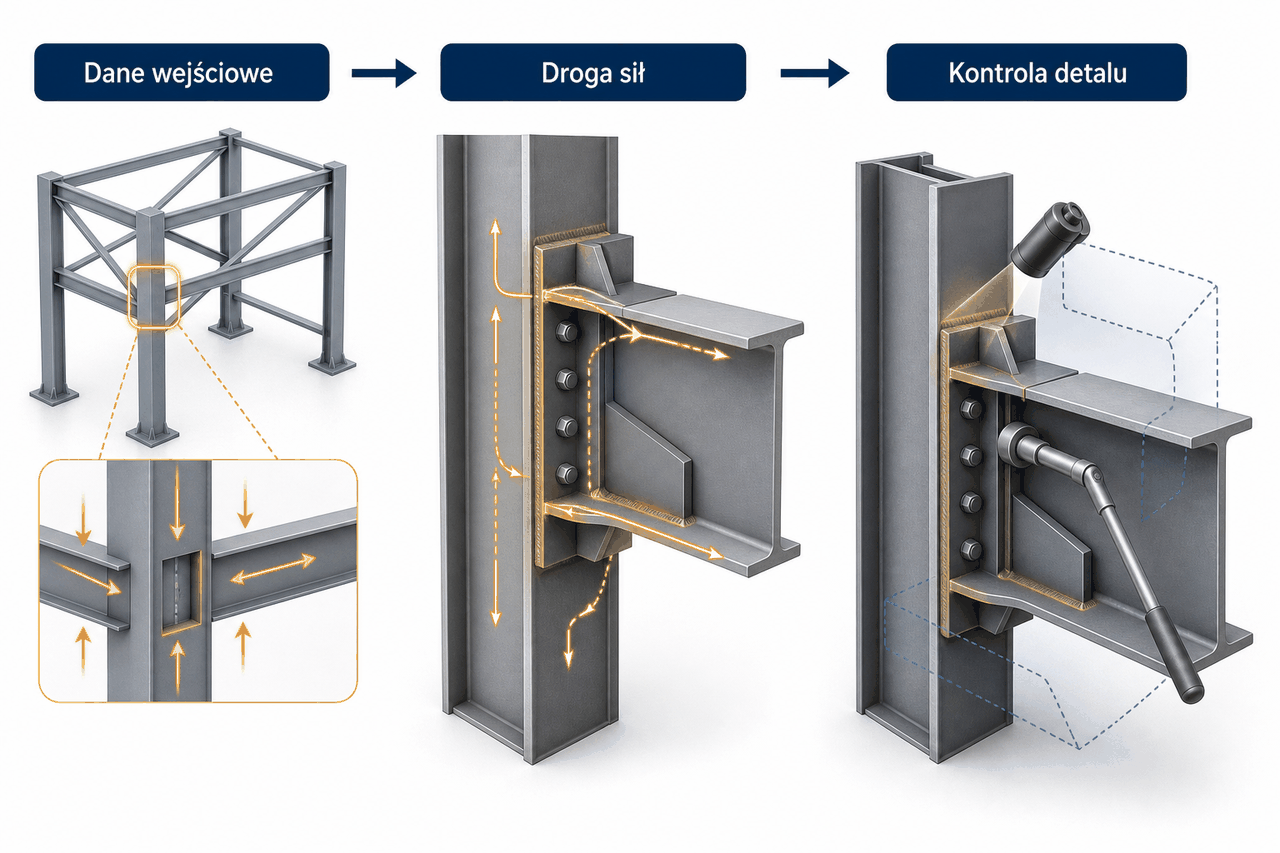

Jak przebiega projektowanie połączeń śrubowych i spawanych?

Proces powinien zaczynać się od zebrania danych, a nie od wyboru średnicy śruby, grubości blachy czy długości spoiny. Takie parametry nie mają wartości uniwersalnych. Zależą od oddziaływań, geometrii i materiału elementów, modelu węzła, technologii wytwarzania oraz wymagań wykonawczych. Dlatego projekt połączeń stalowych powstaje w kilku powiązanych krokach: od zdefiniowania funkcji węzła, przez obliczenia, aż po kontrolę geometrii i dokumentacji.

Dane wejściowe do obliczeń połączenia

Podstawą są miarodajne wartości sił wewnętrznych i momentów dla odpowiednich sytuacji obliczeniowych. Sam pojedynczy zrzut wartości z programu może być niewystarczający, jeżeli nie wiadomo, z jakiej kombinacji pochodzi, w którym układzie współrzędnych została podana albo czy uwzględnia wszystkie istotne przypadki. Potrzebna jest także informacja o znakach oddziaływań i możliwych zmianach ich kierunku.

Do danych wejściowych należą między innymi:

• geometria oraz orientacja łączonych elementów;
• ich materiały, przekroje i rzeczywiste grubości części profilu;
• wartości i kombinacje sił osiowych, poprzecznych oraz momentów;
• warunki podparcia i założenia modelu globalnego;
• informacje o stężeniach, podparciu bocznym i sąsiednich elementach;
• ograniczenia związane z produkcją, transportem oraz montażem;
• wymagany zakres dokumentacji i sposób wprowadzenia wyniku do projektu głównego.

Warto sprawdzić nie tylko maksymalną wartość jednego oddziaływania, lecz także kombinacje, w których kilka wielkości występuje równocześnie. Interpretacja wyników jest częścią analizy konstrukcji budowlanych. Program obliczeniowy porządkuje dane, ale nie rozstrzyga samodzielnie, czy wybrany zestaw odpowiada rzeczywistej pracy węzła.

Połączenia śrubowe: więcej niż sprawdzenie śrub

W połączeniu śrubowym trzeba prześledzić drogę przekazywania sił przez wszystkie istotne części. Obliczenia mogą dotyczyć pracy śrub, nacisku w otworach, zachowania blach, przekrojów osłabionych otworami oraz lokalnych efektów w łączonych profilach. Zakres zależy od konfiguracji. Inaczej zachowuje się prosty styk elementu przenoszącego głównie siłę osiową, inaczej połączenie belki ze słupem przekazujące siłę poprzeczną i moment, a jeszcze inaczej węzeł stężenia.

Rodzaj łącznika nie przesądza automatycznie o modelu węzła. Połączenie śrubowe może mieć różny poziom sztywności, zależny od całej konfiguracji, nie tylko od obecności śrub. Znaczenie mogą mieć deformacje blachy czołowej, pasów i środnika, rozmieszczenie łączników, żebra oraz geometria sąsiadujących części. Właśnie dlatego projekt połączeń stalowych nie powinien kończyć się na tabeli nośności śrub.

Projektant powinien ocenić również możliwość prawidłowego wykonania otworów i złożenia części. Trzeba przewidzieć przestrzeń potrzebną do wprowadzenia łączników i użycia narzędzi. Detal poprawny na płaskim widoku może być niedostępny po dołożeniu sąsiedniej belki, obudowy albo blachy węzłowej. W praktyce model przestrzenny pomaga wychwycić takie sytuacje, ale nadal wymaga świadomej kontroli.

Połączenia spawane: obliczenia i realia wytwórni

Przy połączeniach spawanych analizuje się sposób przekazywania oddziaływań przez spoiny i elementy łączone. Znaczenie mają ich przebieg, orientacja, dostępność, zakończenia oraz relacja do geometrii profili i blach. Projekt powinien uwzględniać możliwość przygotowania części, złożenia ich w odpowiedniej kolejności, wykonania spoin i przeprowadzenia wymaganej kontroli.

Nie każda spoina widoczna na rysunku jest równie łatwa do wykonania. Dostęp może być ograniczony przez środnik, żebro, sąsiednią blachę albo zamkniętą geometrię profilu. Nagromadzenie wielu spoin w małym obszarze zwiększa liczbę operacji i może komplikować produkcję. Z kolei rezygnacja z potrzebnych elementów tylko po to, aby uprościć detal, nie może odbywać się bez ponownego sprawdzenia jego pracy.

Projektant nie powinien przyjmować konkretnych długości i wymiarów spoin bez powiązania z obliczeniami oraz rozwiązaniem konstrukcyjno-materiałowym. Aktualny status dokumentów również trzeba sprawdzać dla danego zadania. Oficjalna karta PKN dotycząca PN-EN 1993-1-8 wskazuje, że wydanie z 2006 roku zostało zastąpione przez PN-EN 1993-1-8:2025-11 w wersji angielskiej, a jednocześnie podaje okres związany z oceną zgodności starszego wydania do 31 marca 2028 roku. Nie należy więc opierać nowego opracowania na przyzwyczajeniu bez sprawdzenia aktualnego statusu norm i właściwych dokumentów krajowych.

Kontrola elementów składowych węzła

Śruby lub spoiny są jedynie częścią układu. W zależności od rozwiązania sprawdzenia mogą obejmować blachę czołową, blachę węzłową, żebra, pas i środnik belki, elementy słupa, podstawę oraz inne części uczestniczące w przekazywaniu sił. Projekt połączeń stalowych powinien wskazywać pełną drogę oddziaływań: od jednego elementu, przez łączniki i części pośrednie, do kolejnego elementu lub podpory.

Dobrym narzędziem porządkującym jest lista kolejnych miejsc, przez które przechodzi dane oddziaływanie. Jeżeli na którymś etapie odpowiedź brzmi jedynie „siła przechodzi przez blachę”, warto doprecyzować, jak blacha pracuje, gdzie jest podparta i do czego przekazuje obciążenie. Takie podejście ogranicza ryzyko skupienia całej uwagi na najbardziej widocznym składniku detalu.

Kiedy przydaje się model MES?

Modele numeryczne mogą wspierać ocenę nietypowego rozkładu naprężeń, odkształceń lub lokalnej pracy złożonej geometrii. Nie oznacza to jednak, że każdy węzeł wymaga rozbudowanej analizy MES. Dobór modelu i poziomu jego szczegółowości należy do projektanta, który powinien uwzględnić znaczenie połączenia, dostępne metody obliczeniowe oraz jakość danych wejściowych.

Analiza MES konstrukcji nie zastępuje prawidłowego schematu statycznego, danych materiałowych ani oceny inżynierskiej. Wyniki zależą między innymi od sposobu odwzorowania kontaktu, podparcia, siatki i obciążeń. Efektowna mapa naprężeń nie jest samodzielnym dowodem poprawności. Podobnie jak inne programy do obliczeń statycznych, narzędzie powinno służyć do weryfikacji określonego modelu, a nie do poszukiwania odpowiedzi bez wcześniejszego zdefiniowania problemu.

W przypadku belek trzeba też zachować spójność między detalem a przyjętym podparciem elementu. Połączenie, które w modelu ma stabilizować określoną część przekroju, musi rzeczywiście zapewniać odpowiednią drogę przekazywania oddziaływań. Temat ten wiąże się między innymi ze zjawiskiem opisanym w artykule o zwichrzeniu belki.

Jeżeli do oceny pozostaje nietypowy węzeł albo rozwiązanie zaproponowane przez wykonawcę, J-PROJECT może przeanalizować założenia, wykonać obliczenia w uzgodnionym zakresie lub zweryfikować wskazane połączenia. Taki projekt połączeń stalowych powinien jednak zawsze opierać się na aktualnych danych z modelu głównego i jasno określonej granicy odpowiedzialności.

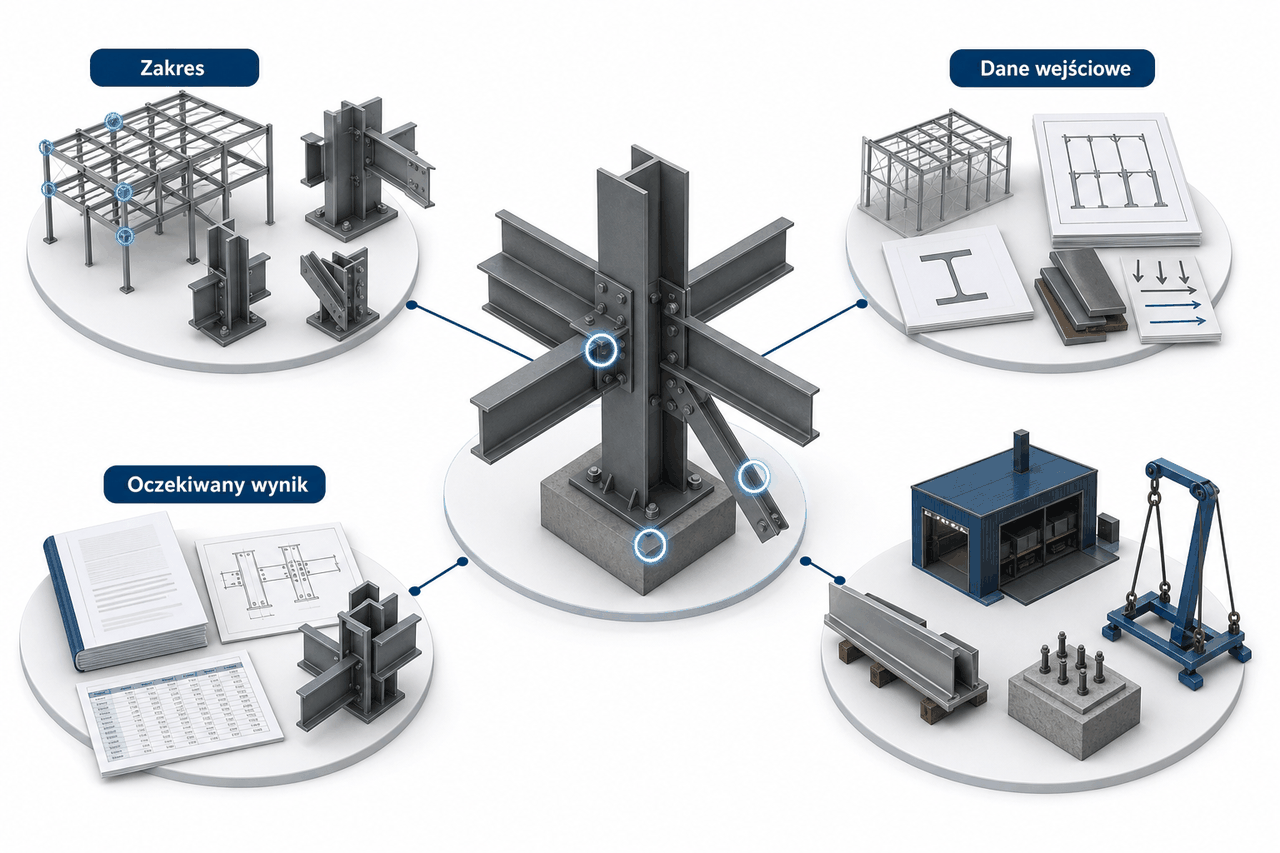

Co powinien zawierać projekt i dokumentacja połączeń stalowych?

Zakres dokumentacji należy ustalić przed rozpoczęciem prac. Określenie „projekt węzłów” może oznaczać same obliczenia, schematyczne detale, rozwinięte rysunki wykonawcze albo komplet informacji przeznaczonych do przygotowania dokumentacji warsztatowej. Te produkty nie są tożsame. Projekt połączeń stalowych powinien mieć zakres odpowiadający celowi, etapowi inwestycji i potrzebom odbiorcy.

Przepisy dotyczące formy projektu budowlanego wyznaczają zakres projektu technicznego, ale nie należy na tej podstawie automatycznie zakładać, że każda dokumentacja produkcyjna mieści się w takim opracowaniu. Zgodnie z informacjami zawartymi w § 23 i § 24 rozporządzenia w sprawie szczegółowego zakresu i formy projektu budowlanego projekt techniczny obejmuje między innymi rozwiązania konstrukcyjne, schematy statyczne, założenia dotyczące obciążeń, podstawowe wyniki obliczeń i rozwiązania konstrukcyjno-materiałowe, a jego część rysunkowa przedstawia rozwiązania odpowiednio do specyfiki obiektu.

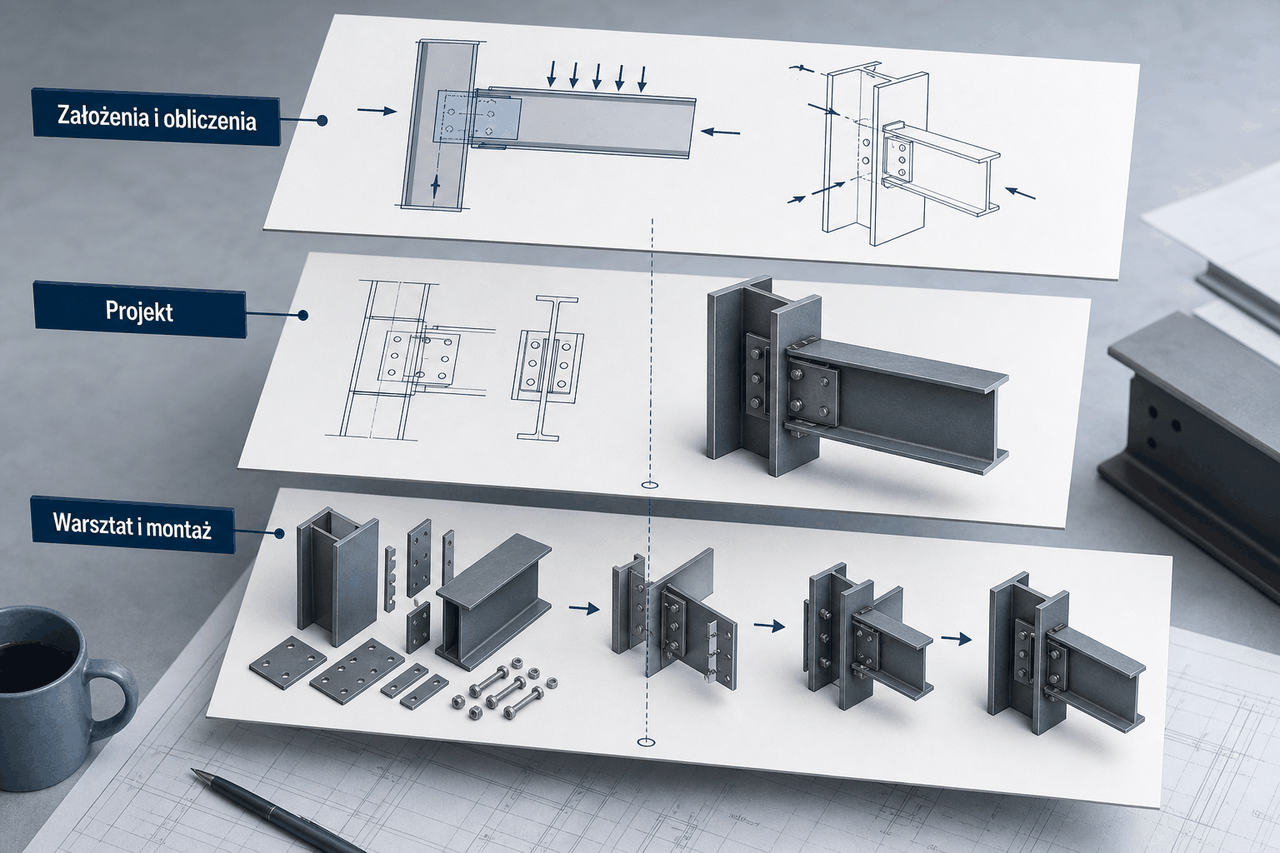

W praktyce warto rozdzielić co najmniej trzy warstwy informacji:

1. założenia i obliczenia, które opisują sposób pracy węzła;
2. dokumentację projektową, która pokazuje rozwiązanie konstrukcyjno-materiałowe na właściwym etapie;
3. uszczegółowienie warsztatowe i montażowe, potrzebne do przygotowania części, wysyłek oraz montażu.

Granice pomiędzy nimi powinny wynikać z umowy. Więcej o zakresie formalnym i praktycznym można przeczytać w opracowaniu dotyczącym projektu technicznego konstrukcji.

Część obliczeniowa

Część obliczeniowa powinna umożliwiać prześledzenie założeń i wniosków. Nie chodzi o gromadzenie możliwie dużej liczby wydruków z programu, lecz o przedstawienie informacji, na podstawie których można ocenić rozwiązanie. Czytelny projekt połączeń stalowych powinien wskazywać:

• lokalizację oraz funkcję analizowanego węzła;
• przyjęty model jego pracy i powiązanie z modelem globalnym;
• geometrię oraz materiały elementów składowych;
• miarodajne oddziaływania i sposób ich pozyskania;
• sprawdzenia właściwe dla danej konfiguracji;
• ograniczenia stosowania rozwiązania;
• wnioski projektowe przekładane następnie na rysunki.

W przypadku grupowania węzłów powtarzalnych trzeba jasno określić, które lokalizacje obejmuje dane rozwiązanie. Samo podobieństwo geometrii nie musi oznaczać tych samych oddziaływań. Z kolei projektowanie każdego miejsca jako całkowicie odrębnego detalu może niepotrzebnie zwiększać liczbę typów części. Rozsądne grupowanie wymaga porównania zarówno geometrii, jak i wyników analizy.

Istotne są również założenia, których późniejsza zmiana wymaga ponownej weryfikacji. Może to być zmiana przekroju elementu, materiału, obciążenia, schematu podparcia, geometrii albo technologii łączenia. Jeżeli zostaną czytelnie wskazane, wykonawca łatwiej rozpozna, że proponowana modyfikacja nie jest neutralna obliczeniowo.

Część rysunkowa

Rysunki powinny umożliwiać jednoznaczne zrozumienie rozwiązania. Zakres oznaczeń zależy od etapu, ale zwykle potrzebne są widoki i przekroje pokazujące wzajemne usytuowanie elementów, blach, żeber, łączników, spoin i otworów. Należy wskazać materiały oraz wymiary wynikające z projektu. Tam, gdzie płaski widok może prowadzić do błędnej interpretacji, warto dodać przekrój lub czytelny widok przestrzenny.

Obliczenia i rysunki muszą opisywać ten sam detal. Częstym źródłem problemów jest pozostawienie na rysunku starszej wersji rozwiązania po zmianie obliczeń albo aktualizacja modelu bez poprawienia zestawień. Kontrola nie powinna więc ograniczać się do poszczególnych plików. Trzeba porównać model globalny, notę obliczeniową, rysunki ogólne, detale i zestawienia.

Jeżeli opracowanie ma służyć bezpośrednio wytwórni, trzeba uzgodnić oczekiwany poziom szczegółowości. Projekt wykonawczy hali stalowej może rozwijać geometrię i rozwiązania potrzebne wykonawcy, ale dokumentacja warsztatowa może dodatkowo obejmować rysunki pojedynczych części, elementów wysyłkowych, zestawienia, informacje produkcyjne lub pliki modelowe. Nie należy zakładać, że projekt techniczny automatycznie zawiera cały ten zakres.

Model 3D, BIM i wymiana danych

Model przestrzenny ułatwia koordynację geometrii, ale jego obecność nie gwarantuje kompletności projektu. Trzeba ustalić, do czego model będzie używany, jaki poziom informacji zawiera oraz które dokumenty są nadrzędne w razie rozbieżności. Artykuł o programach do modelowania konstrukcji stalowych pokazuje, że narzędzia mogą obsługiwać różne etapy i cele, dlatego sam format pliku nie definiuje odpowiedzialności projektowej.

W środowisku BIM w projektowaniu konstrukcji można koordynować położenie elementów, otworów, instalacji i obudowy. Nadal potrzebne są jednak zasady wymiany danych, aktualizacji modeli oraz zatwierdzania zmian. Jeżeli wykonawca rozwija detal na podstawie modelu projektowego, powinno być jasne, kto weryfikuje jego zgodność z obliczeniami.

Praktyczna kontrola dokumentacji

Przed wydaniem projektu połączeń stalowych warto przeprowadzić kontrolę obejmującą nie tylko konstrukcję, ale też branże i elementy sąsiednie. Pomocna jest następująca lista:

Tak przygotowana dokumentacja nie musi być nadmiernie obszerna. Powinna być natomiast proporcjonalna do złożoności zadania, jednoznaczna i spójna. Dobre opracowanie pozwala wykonawcy zrozumieć nie tylko wygląd detalu, ale również jego funkcję i granice dopuszczalnych modyfikacji.

Wykonalność, montaż i najczęstsze błędy w detalach połączeń

Połączenie może spełniać założenia obliczeniowe, a mimo to powodować problemy w wytwórni lub na budowie. Powodem bywa brak dostępu, nieuwzględnienie tolerancji, kolizja z innym elementem albo nadmierna liczba trudnych operacji. Dlatego projekt połączeń stalowych trzeba oceniać równocześnie pod kątem nośności, produkcji, kontroli, transportu i montażu.

Projektowanie węzłów według zasad dotyczących konstrukcji stalowych należy powiązać z właściwymi wymaganiami wykonawczymi. Oficjalna karta PN-EN 1090-2+A1:2024-10 wskazuje, że dokument dotyczy wymagań technicznych wykonania stalowych konstrukcji budowlanych i elementów konstrukcyjnych. Wydanie opublikowano 18 października 2024 roku i wprowadza ono EN 1090-2:2018+A1:2024. Dla konkretnego zadania trzeba sprawdzić aktualność dokumentów oraz ustalić właściwą specyfikację wykonawczą. Nie należy przenosić wymagań ze starszego projektu bez takiej kontroli.

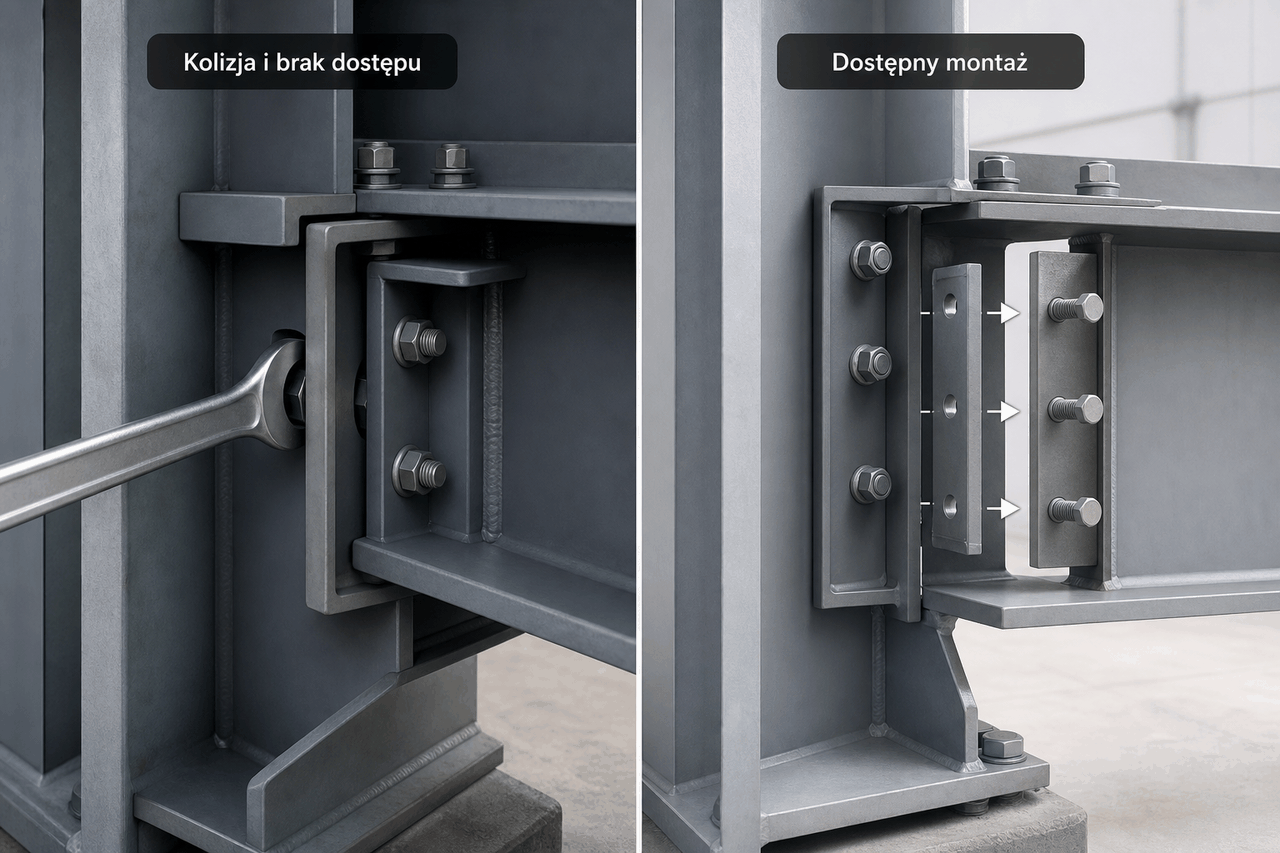

Dostęp montażowy i kolejność składania

Rysunek pokazuje połączenie w stanie końcowym, natomiast montaż jest procesem. Każdy element musi zostać przetransportowany, podniesiony, ustawiony, tymczasowo ustabilizowany i połączony. Projektant powinien zatem zadać pytanie nie tylko „czy części do siebie pasują?”, ale też „w jaki sposób można je złożyć?”.

Przy połączeniach śrubowych potrzebna jest przestrzeń do wprowadzenia śrub, osadzenia podkładek i nakrętek oraz użycia właściwych narzędzi. Trzeba uwzględnić kierunek montażu i obecność sąsiednich części. Przy połączeniach spawanych znaczenie ma dostęp do przygotowania i wykonania spoin oraz możliwość ich kontroli. Jeżeli fragment ma być spawany na budowie, rozwiązanie powinno uwzględniać rzeczywiste warunki prowadzenia prac, a nie tylko wygodę narysowania symbolu.

Istotna jest też stabilność konstrukcji w kolejnych fazach. Docelowy układ może być stateczny po wykonaniu wszystkich stężeń, ale podczas montażu część elementów nie jest jeszcze połączona. Sam projekt połączeń stalowych nie zastępuje technologii montażu, powinien jednak unikać rozwiązań, które uniemożliwiają logiczne etapowanie. Szersze omówienie zawiera artykuł o łatwości montażu konstrukcji stalowej.

Tolerancje i możliwość regulacji

Model cyfrowy przedstawia zwykle geometrię idealną. Rzeczywiste elementy są wykonywane i ustawiane z określonymi odchyłkami, a fundamenty oraz kotwy powstają w odrębnym procesie. Nie oznacza to, że projektant powinien dowolnie powiększać otwory lub wprowadzać nadmierne luzy. Powinien natomiast przewidzieć, jakie odchyłki mogą się kumulować i w jaki sposób rozwiązanie będzie składane oraz regulowane zgodnie z wymaganiami zadania.

Szczególnie wrażliwe są podstawy słupów. Położenie kotew, geometria blachy, poziom fundamentu, sposób podparcia i przestrzeń potrzebna do regulacji muszą tworzyć spójny detal. Powiązania te szerzej opisuje projekt fundamentów hali stalowej. Jeżeli projekt stali i fundamentów powstaje w różnych zespołach, należy jednoznacznie wskazać, kto odpowiada za przekazanie reakcji, rozmieszczenie kotew i zatwierdzanie zmian.

Kolizje, których nie widać na pojedynczym rysunku

Węzeł belka–słup może jednocześnie znajdować się przy ryglu ściennym, trasie instalacyjnej, obudowie i stężeniu. Każda branża może przygotować poprawny fragment projektu, a mimo to całość nie będzie możliwa do złożenia. Model koordynacyjny pomaga wykrywać takie problemy, ale nie zastępuje przeglądu miejsc newralgicznych.

Warto sprawdzić zwłaszcza:

• kolizje główek śrub i nakrętek z żebrami lub sąsiednimi profilami;
• nakładanie się spoin w ciasnych narożach;
• brak przestrzeni między blachą węzłową a obudową;
• przejścia instalacyjne przez strefy potrzebne konstrukcji;
• konflikt stężeń z bramami, urządzeniami albo drogami komunikacji;
• brak dostępu do zabezpieczenia powierzchni i późniejszych przeglądów;
• rozbieżność położenia kotew między dokumentacją stali i fundamentów.

Im wcześniej wykryje się kolizję, tym większa swoboda wyboru rozwiązania. Zmiana osi, lokalizacji stężenia lub układu instalacji na etapie koordynacji jest zwykle łatwiejsza niż przerabianie gotowych elementów. Każda modyfikacja wpływająca na pracę węzła powinna jednak wrócić do projektanta do oceny.

Najczęstsze błędy projektowe

Pierwszym poważnym błędem jest niespójność detalu z modelem statycznym. W modelu zakłada się jeden sposób przekazywania momentu lub siły, a na rysunku pojawia się konfiguracja pracująca inaczej. Drugim problemem jest sprawdzenie wyłącznie śrub albo spoin bez oceny elementów składowych węzła.

Kolejne błędy to brak miejsca na montaż, niejednoznaczne oznaczenia, pomijanie mimośrodów oraz kopiowanie detali z innej inwestycji. Szczególnie ryzykowne są zmiany warsztatowe wprowadzane bez ponownej weryfikacji. Przesunięcie otworu, usunięcie żebra, zmiana kształtu blachy lub zastąpienie jednego sposobu łączenia innym może wpływać na model pracy połączenia. Więcej przykładów podobnych problemów omawia artykuł o najczęstszych błędach projektowych.

Błędem może być również nadmierne skomplikowanie. Duża liczba wyjątkowych blach, różnych łączników i indywidualnych oznaczeń zwiększa ryzyko pomyłek. Projekt połączeń stalowych powinien szukać rozsądnej powtarzalności, ale nie za cenę przewymiarowania wszystkich węzłów według jednego przypadku albo pominięcia istotnych różnic.

Ekonomia całego procesu, nie tylko masa stali

Najtańsze rozwiązanie nie musi być tym, które ma najmniej stali lub śrub. O koszcie decydują także liczba typów części, cięcie, wiercenie, przygotowanie krawędzi, spawanie, kontrola, zabezpieczenie, transport i czas pracy na budowie. Niewielka oszczędność materiałowa może zostać utracona, jeżeli wymaga wielu indywidualnych operacji.

Ekonomiczny projekt połączeń stalowych powinien więc równoważyć zużycie materiału z prostotą produkcji i montażu. Powtarzalność może być korzystna, o ile jest świadomie zastosowana do grup rzeczywiście podobnych węzłów. Warto też ograniczać liczbę rozwiązań zamiennych wprowadzanych dopiero w warsztacie, ponieważ każda taka zmiana wymaga komunikacji i może generować kolejne rozbieżności.

J-PROJECT może przeprowadzić przegląd dokumentacji pod kątem wykonalności, dostępu montażowego, koordynacji podstaw słupów i zgodności głównych detali z założeniami modelu. Zakres takiej kontroli warto ustalić przed uruchomieniem produkcji, kiedy poprawki są jeszcze możliwe bez przerabiania gotowych elementów.

Podsumowanie: jak zamówić bezpieczny i użyteczny projekt połączeń stalowych?

Użyteczny projekt połączeń stalowych łączy cztery warstwy jakości. Pierwszą jest zgodność modelu węzła z analizą całej konstrukcji. Drugą stanowią kompletne sprawdzenia elementów uczestniczących w przekazywaniu oddziaływań. Trzecia to jednoznaczna dokumentacja, a czwarta – możliwość wykonania, kontroli i montażu zaprojektowanego rozwiązania.

Przed wysłaniem zapytania warto przygotować aktualny model lub rysunki konstrukcji, przekroje i materiały elementów oraz zestaw sił wewnętrznych. Jeżeli siły mają być pozyskane przez autora projektu węzłów, sposób dostępu do modelu i zakres odpowiedzialności trzeba uzgodnić osobno. Przydatne są także informacje o technologii wytwórni, planowanym podziale wysyłkowym i ograniczeniach montażowych.

Kluczowe znaczenie ma jasne określenie oczekiwanego produktu. Inaczej wycenia się obliczenia kilku wskazanych węzłów, inaczej schematyczne detale do projektu technicznego, a jeszcze inaczej rozbudowane opracowanie dla wykonawcy. Projekt połączeń stalowych nie powinien być zamawiany pod ogólnym hasłem „wszystkie węzły” bez wskazania etapu, formatu i poziomu szczegółowości.

Co ustalić przed rozpoczęciem prac?

• kto odpowiada za model globalny i przekazane oddziaływania;
• które węzły obejmuje zlecenie i jak będą grupowane;
• czy zakres zawiera obliczenia, rysunki, model przestrzenny lub dokumentację warsztatową;
• kto koordynuje podstawy słupów, kotwy i fundamenty;
• kto zatwierdza zmiany proponowane przez wytwórnię;
• jakie formaty dokumentacji mają zostać przekazane;
• które założenia muszą wrócić do weryfikacji po zmianie.

Przed rozpoczęciem produkcji należy potwierdzić aktualne wydania norm, dokumentów krajowych oraz uzgodnioną specyfikację wykonawczą. Dotyczy to zwłaszcza okresów przejściowych związanych ze zmianami dokumentów normalizacyjnych. Nie należy automatycznie przenosić detalu z wcześniejszego obiektu, nawet gdy geometria wygląda podobnie. Inne mogą być oddziaływania, materiały, technologia i warunki montażu.

Warto też sprawdzić spójność ostatnich wersji obliczeń, rysunków, zestawień i modeli. Dobra procedura zmian powinna pozwalać ustalić, która wersja obowiązuje, kto ją zatwierdził i czy modyfikacja wpłynęła na pozostałe branże. Taka organizacja nie zastępuje obliczeń, ale ogranicza ryzyko wykonania nieaktualnego rozwiązania.

Krótka checklista zapytania ofertowego

1. Typ obiektu: hala, antresola, konstrukcja wsporcza, kratownica, rozbudowa lub inny ustrój.
2. Zakres węzłów: wszystkie połączenia, wybrane typy albo weryfikacja detali wykonawcy.
3. Etap: koncepcja, projekt techniczny, projekt wykonawczy lub wsparcie dokumentacji warsztatowej.
4. Dane wejściowe: model, rysunki, materiały, siły wewnętrzne i informacje o fundamentach.
5. Ograniczenia: technologia wytwórni, transport, montaż, obudowa i instalacje.
6. Forma wyniku: obliczenia, rysunki, zestawienia, model lub uzgodniony pakiet tych elementów.
7. Termin: data potrzebna na koordynację, sprawdzenie i ewentualne poprawki przed produkcją.

Na stronie oferty J-PROJECT można zapoznać się z zakresem usług projektowych. Aby umożliwić wstępną ocenę zadania, najlepiej przesłać przez formularz kontaktowy model lub rysunki, zakres oczekiwanej dokumentacji i dostępne dane wejściowe. Na tej podstawie można ustalić, czy potrzebny jest pełny projekt połączeń stalowych, obliczenia wybranych węzłów czy przegląd rozwiązania przygotowanego przez wykonawcę.
