Projekt konstrukcji żelbetowej – zakres, etapy i dokumentacja

Projekt konstrukcji żelbetowej nie jest wyłącznie zestawem rysunków pokazujących, gdzie należy ułożyć pręty zbrojeniowe. To opracowanie, które powinno łączyć założenia dotyczące pracy obiektu, wyniki obliczeń, rozwiązania materiałowe oraz informacje potrzebne do prawidłowego powiązania konstrukcji z architekturą, instalacjami i technologią budynku. Jego szczegółowość zależy jednak od etapu inwestycji oraz celu dokumentacji.

Innego zakresu wymaga wstępna koncepcja służąca do oceny układu nośnego, innego projekt techniczny będący częścią projektu budowlanego, a jeszcze innego dokumentacja przygotowana bezpośrednio dla wykonawcy. W praktyce właśnie brak jasnego rozróżnienia tych opracowań jest częstym źródłem nieporozumień. Inwestor zakłada, że otrzymał wszystkie detale potrzebne na budowie, wykonawca oczekuje rysunków zbrojeniowych, a projektant miał w umowie jedynie zakres formalny właściwy dla danego etapu.

Dobrze przygotowany projekt konstrukcji żelbetowej powinien pokazywać nie tylko wymiary stropów, ścian, słupów, belek i fundamentów, lecz także logiczną drogę przekazywania oddziaływań przez cały obiekt. Musi uwzględniać funkcję budynku, jego geometrię, warunki gruntowe, obciążenia użytkowe i technologiczne, wymagania pożarowe oraz planowane przejścia instalacyjne. Zmiana jednego z tych elementów może wpływać na pozostałe części układu.

W artykule wyjaśniamy, czym jest projekt konstrukcji żelbetowej, czego można oczekiwać od jego części opisowej, obliczeniowej i rysunkowej oraz dlaczego projektu technicznego nie należy automatycznie utożsamiać z projektem wykonawczym. Pokazujemy też kolejność pracy konstruktora, typowe źródła problemów i dane, które warto przygotować przed zapytaniem o wycenę.

Ważna uwaga: zakres formalny i aktualny status dokumentów odniesienia należy sprawdzić dla konkretnej inwestycji przed wykorzystaniem artykułu. Weryfikację przeprowadzono na podstawie źródeł dostępnych 23 lipca 2026 r.

Projekt konstrukcji żelbetowej — czym jest i jakie ma znaczenie?

Projekt konstrukcji żelbetowej można najprościej opisać jako opracowanie określające sposób pracy oraz wykonania elementów z betonu zbrojonego. Zależnie od umowy i etapu inwestycji może obejmować założenia obliczeniowe, schematy konstrukcyjne, rozwiązania materiałowe, podstawowe wyniki sprawdzeń, rzuty, przekroje i detale zbrojenia. Nie istnieje jednak jeden identyczny zestaw dokumentów odpowiedni dla każdego budynku.

Inaczej będzie wyglądał projekt konstrukcji żelbetowej prostego obiektu o regularnym układzie, a inaczej dokumentacja budynku przemysłowego z urządzeniami technologicznymi, dużymi otworami, częścią prefabrykowaną albo połączeniem żelbetu ze stalą. Zakres powinien odpowiadać skomplikowaniu robót, specyfice oraz charakterowi obiektu. Takie podejście wynika również z zasad określania zakresu projektu budowlanego opisanych w rozporządzeniu w sprawie szczegółowego zakresu i formy projektu budowlanego.

Projekt konstrukcji a projekt techniczny

Określenie „projekt konstrukcji” jest używane w branży szerzej niż nazwy poszczególnych części projektu budowlanego. Może oznaczać koncepcję, konstrukcyjną część projektu technicznego, dokumentację wykonawczą albo pakiet kilku opracowań. Tymczasem zgodnie z Prawem budowlanym projekt techniczny jest jedną z części projektu budowlanego i wiążą się z nim określone obowiązki uczestników procesu budowlanego.

Dlatego projekt konstrukcji żelbetowej trzeba zawsze analizować przez pryzmat jego przeznaczenia. Jeżeli dokumentacja ma być częścią formalnego procesu inwestycyjnego, powinna spełniać wymagania właściwe dla projektu technicznego. Jeżeli ma służyć wykonaniu robót, jej szczegółowość musi odpowiadać potrzebom budowy. Pomocne rozwinięcie tej różnicy znajduje się w artykule o tym, czym jest projekt techniczny konstrukcji.

Projekt techniczny nie jest automatycznie tym samym co projekt wykonawczy. Pierwszy ma zakres wynikający z przepisów i charakteru obiektu. Drugi jest przygotowywany w celu rozwinięcia rozwiązań do poziomu potrzebnego wykonawcy, zamawiającemu, prefabrykatorowi lub dostawcy określonych elementów. Zakres dokumentacji wykonawczej powinien wynikać z umowy, standardu inwestycji i rzeczywistych potrzeb realizacji.

Jaką rolę pełni konstruktor?

Podstawowym zadaniem konstruktora jest stworzenie czytelnego układu, który przekazuje oddziaływania od miejsca ich przyłożenia aż do podłoża. W budynku żelbetowym obciążenia mogą być przejmowane przez płyty stropowe, belki, ściany i słupy, a następnie przekazywane na fundamenty. Rzeczywisty schemat zależy od geometrii, połączeń, sztywności elementów oraz sposobu podparcia.

Projekt konstrukcji żelbetowej nie powinien więc powstawać jako osobna wyspa. Konstruktor potrzebuje aktualnych rzutów i przekrojów architektonicznych, informacji o przeznaczeniu pomieszczeń, urządzeniach, elewacji, dachu, instalacjach i wymaganiach ochrony przeciwpożarowej. Niezbędne są także dane geotechniczne, ponieważ sposób współpracy fundamentów z podłożem wpływa na przyjmowany model konstrukcji.

Szerszy obraz tej pracy przedstawiamy w materiałach o analizie konstrukcji budowlanych oraz o tym, jak działa biuro projektowe. Przy obiektach halowych warto również sprawdzić, jakie zagadnienia obejmuje projekt konstrukcyjny hali.

Co daje dobrze określony zakres?

Precyzyjne ustalenie zakresu ogranicza ryzyko, że istotne zadanie znajdzie się pomiędzy odpowiedzialnością kilku branż. Dotyczy to między innymi otworów instalacyjnych, fundamentów pod urządzenia, połączeń żelbetu ze stalą, elementów prefabrykowanych, dylatacji i opracowania szczegółowych rysunków zbrojenia.

Przed zleceniem warto zapytać, czy projekt konstrukcji żelbetowej obejmuje wyłącznie etap techniczny, czy również koncepcję, wariantowanie, rysunki wykonawcze, zestawienia, model BIM, koordynację oraz wsparcie podczas budowy. Nazwa opracowania jest mniej ważna niż jednoznaczna lista rezultatów, które projektant ma przekazać.

Jeżeli nie masz pewności, jaki zakres będzie odpowiedni dla planowanego obiektu, warto skonsultować go przed zamówieniem dokumentacji. Pozwala to dopasować opracowanie do etapu inwestycji, zamiast uzupełniać brakujące elementy dopiero w trakcie robót.

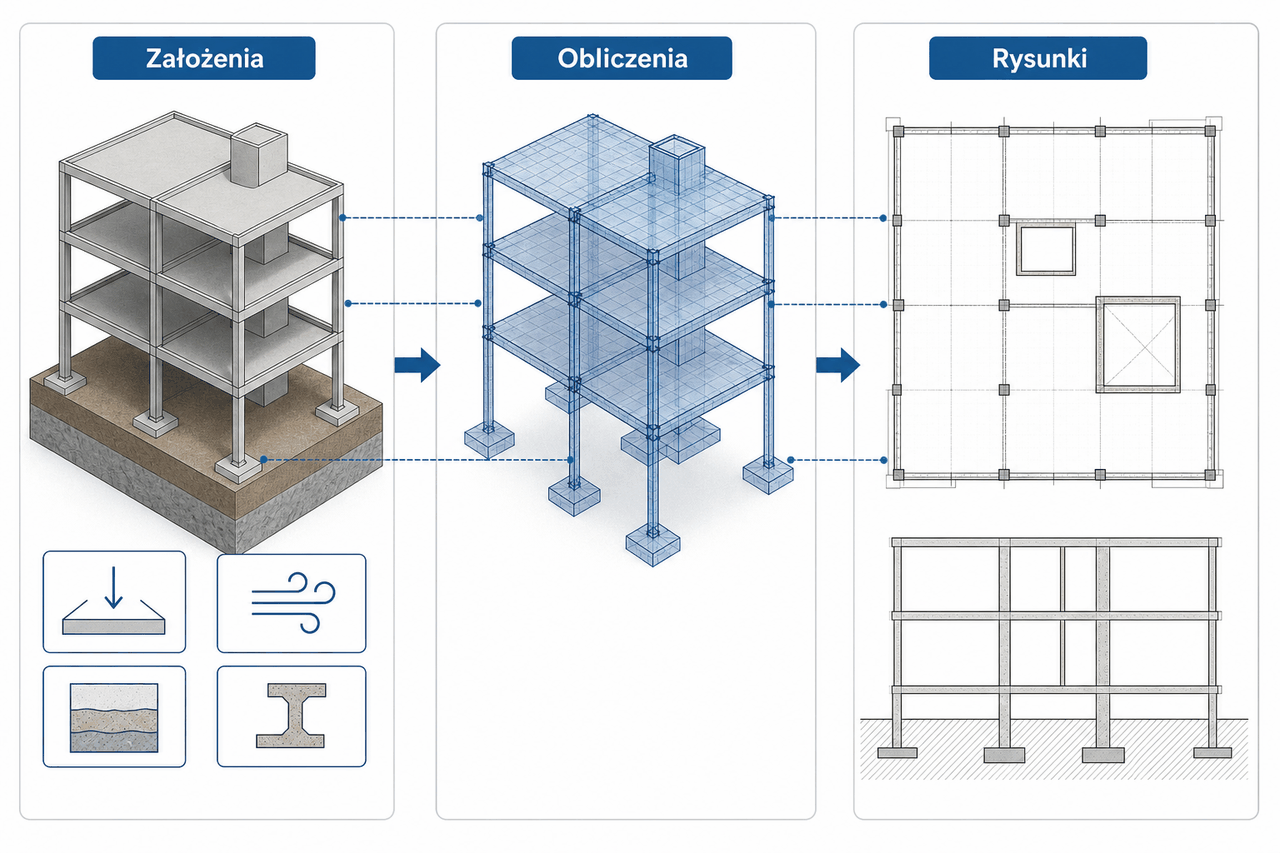

Co powinien zawierać projekt konstrukcji żelbetowej?

Zakres, jaki powinien mieć projekt konstrukcji żelbetowej, wynika z jego celu, charakteru inwestycji i ustaleń umownych. W przypadku projektu technicznego rozporządzenie wskazuje między innymi rozwiązania i schematy konstrukcyjne, założenia dotyczące obciążeń, podstawowe wyniki obliczeń oraz rozwiązania konstrukcyjno-materiałowe podstawowych elementów obiektu. Część rysunkowa powinna pozwalać odczytać układ konstrukcyjny i jego powiązanie z innymi częściami budynku.

Nie oznacza to, że każdy projekt techniczny zawiera komplet informacji potrzebnych ekipie do bezpośredniego przygotowania wszystkich prętów i przeprowadzenia robót. Gdy projekt konstrukcji żelbetowej ma służyć wykonawcy, zakres rysunków i detali powinien zostać rozszerzony odpowiednio do technologii realizacji.

Założenia i opis konstrukcji

Opis techniczny porządkuje informacje, na których opierają się obliczenia oraz rysunki. Powinien przedstawiać przyjęty układ konstrukcyjny, sposób posadowienia, podstawowe rozwiązania materiałowe i zasady współpracy elementów. Ważne jest również wskazanie założeń dotyczących oddziaływań, ponieważ bez nich trudno ocenić, do jakiego sposobu użytkowania dostosowano obiekt.

Dobrze opisany projekt konstrukcji żelbetowej odpowiada między innymi na następujące pytania:

• jaki układ nośny przyjęto w poszczególnych częściach budynku,
• które elementy pełnią funkcję stropów, belek, słupów, ścian i fundamentów,
• w jaki sposób zapewniana jest stateczność całego układu,
• jakie dane dotyczące funkcji obiektu i obciążeń wykorzystano,
• jak uwzględniono warunki posadowienia oraz współpracę z podłożem,
• które rozwiązania wymagają koordynacji z architekturą, instalacjami albo technologią.

Opis nie powinien być zbiorem ogólnych formuł bez powiązania z konkretnym budynkiem. Jego zadaniem jest wyjaśnienie przyjętej logiki konstrukcji oraz wskazanie informacji potrzebnych do właściwego odczytania pozostałej dokumentacji.

Obliczenia konstrukcyjne

Część obliczeniowa dokumentuje sprawdzenie przyjętego układu. Obejmuje model konstrukcji, oddziaływania, kombinacje przyjęte według właściwej podstawy projektowania oraz wyniki dotyczące nośności, użytkowalności i stateczności. Zakres powinien być adekwatny do obiektu i analizowanych zjawisk.

Projekt konstrukcji żelbetowej nie może sprowadzać się do nieopisanego wydruku z programu. Oprogramowanie wykonuje obliczenia zgodnie z wprowadzonym modelem, ale nie rozstrzyga, czy model prawidłowo odwzorowuje rzeczywisty budynek. To projektant ocenia schemat statyczny, warunki podparcia, sztywność połączeń, wiarygodność wyników i ich zgodność z przewidywaną pracą konstrukcji.

W obliczeniach trzeba zachować spójność z rysunkami. Jeżeli w modelu przyjęto określony sposób podparcia płyty, obecność ściany lub ciągłość elementu, rysunki powinny umożliwiać wykonanie rozwiązania odpowiadającego temu założeniu. Problemy pojawiają się wtedy, gdy model, opis i dokumentacja rysunkowa przedstawiają trzy różne wersje obiektu.

Rysunki konstrukcyjne

Część rysunkowa pokazuje geometrię oraz wzajemne powiązanie elementów. Zależnie od etapu może obejmować rzuty fundamentów i stropów, układ ścian i słupów, przekroje, poziomy, otwory, uskoki, dylatacje oraz wybrane detale. Dokumentacja wykonawcza może dodatkowo rozwijać kształt, rozmieszczenie, zakotwienie i łączenie zbrojenia.

Rysunki powinny być skoordynowane nie tylko między sobą, lecz również z aktualną architekturą i instalacjami. Projekt konstrukcji żelbetowej przygotowany na nieaktualnym podkładzie może nie uwzględniać przesuniętej klatki schodowej, zmienionego szybu, większego urządzenia albo nowych pionów instalacyjnych. Nawet poprawnie obliczony element może stać się problematyczny, jeżeli koliduje z funkcją budynku.

Praktyczną różnicę pomiędzy etapem technicznym a detalami dla budowy dobrze pokazuje artykuł o tym, co zawiera projekt wykonawczy. Dotyczy on konstrukcji stalowej, ale samo rozróżnienie celu dokumentacji pozostaje przydatne również przy żelbecie.

Fundamenty i warunki gruntowe

Fundamentów nie należy traktować jako dodatku dobieranego dopiero po zakończeniu projektu nadziemia. Reakcje z budynku są przekazywane na podłoże, a zachowanie podłoża może wpływać na sposób pracy całego układu. Konstruktor potrzebuje więc wiarygodnych danych geotechnicznych odpowiednich dla planowanej inwestycji.

Projekt konstrukcji żelbetowej powinien uwzględniać między innymi układ podpór, poziomy posadowienia, oddziaływania przekazywane przez słupy i ściany oraz przyjętą koncepcję fundamentów. Jeżeli część nadziemna jest stalowa, szczególnego znaczenia nabierają połączenia na styku stal–beton. Więcej praktycznych zagadnień przedstawiamy w materiale o projekcie fundamentów hali stalowej.

Przebudowa, rozbudowa i nadbudowa

Praca przy istniejącym budynku wymaga rozpoznania zastanego ustroju. Dostępne rysunki archiwalne mogą być pomocne, ale zakres rozpoznania powinien odpowiadać planowanym zmianom i rzeczywistemu stanowi obiektu. Rozporządzenie stanowi, że w przypadku przebudowy, rozbudowy lub nadbudowy obiektu budowlanego do projektu technicznego dołącza się ekspertyzę techniczną obiektu.

Nie wystarczy więc zaprojektować nowego fragmentu bez sprawdzenia, gdzie i w jaki sposób przekaże on dodatkowe oddziaływania. Znaczenie może mieć stan istniejących elementów, historia zmian, rzeczywiste wymiary, układ zbrojenia oraz możliwość bezpiecznego połączenia nowej i starej części. Zakres badań i odkrywek należy ustalić indywidualnie, bez zakładania uniwersalnego zestawu czynności.

Dokumentacja dla wykonawcy

Jeżeli projekt konstrukcji żelbetowej ma umożliwić sprawne prowadzenie robót, trzeba ustalić poziom detalowania. Wykonawca może potrzebować rozwiniętych przekrojów, szczegółów styków, informacji o kolejności prac, zestawień i rysunków ułatwiających przygotowanie zbrojenia. Nie wszystkie te elementy muszą wynikać z minimalnego zakresu formalnego projektu technicznego.

Przydatnym punktem odniesienia jest opis etapów realizacji konstrukcji żelbetowych. Z kolei zestaw typowych niespójności można znaleźć w artykule o błędach projektowych.

Przed podpisaniem umowy warto otrzymać listę planowanych rysunków i rezultatów. Jeżeli potrzebujesz opracowania prowadzonego od koncepcji do dokumentacji szczegółowej, sprawdź zakres usług projektowych J-PROJECT. Ostateczny zakres powinien być każdorazowo dopasowany do inwestycji.

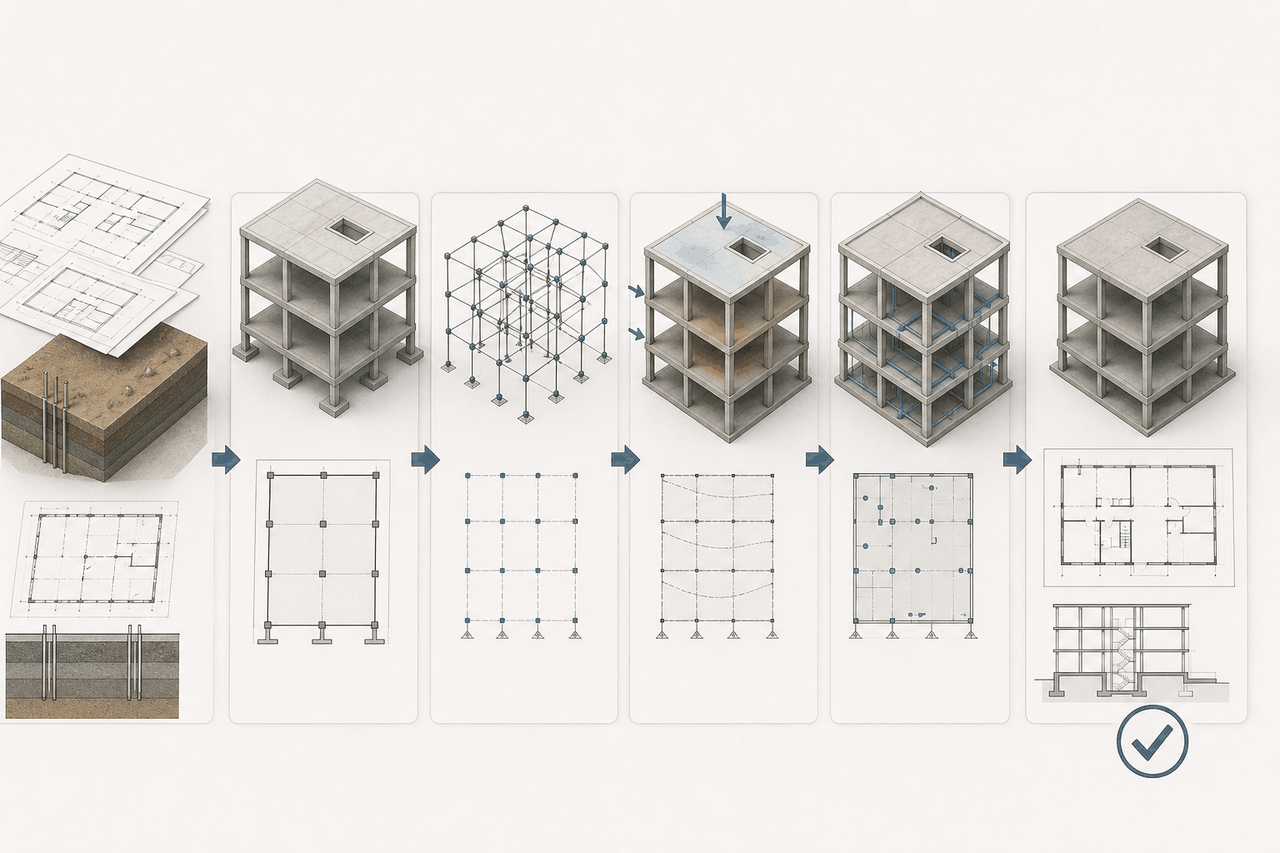

Jak przebiega projektowanie konstrukcji żelbetowej?

Rzetelny projekt konstrukcji żelbetowej powstaje etapami. Rozpoczynanie pracy od szczegółowego zbrojenia bez ustabilizowanej geometrii, funkcji i układu instalacji zwykle prowadzi do poprawek. Najpierw trzeba zrozumieć obiekt, później wybrać sposób jego pracy, następnie przeprowadzić analizę, a dopiero na tej podstawie rozwijać dokumentację rysunkową.

1. Zebranie danych wejściowych

Na początku projektant ustala przeznaczenie budynku, lokalizację, geometrię, układ kondygnacji i wymagania użytkowe. Potrzebne są aktualne rzuty, przekroje oraz informacje o istotnych elementach technologii. W obiekcie przemysłowym mogą to być maszyny, zbiorniki, regały, podesty, transport wewnętrzny lub inne wyposażenie wpływające na konstrukcję.

Dane wejściowe do projektu konstrukcji żelbetowej obejmują także warunki gruntowe, wymagania ochrony przeciwpożarowej, planowane materiały, sposób realizacji oraz ograniczenia instalacyjne. Szczególnej uwagi wymagają duże otwory, szachty, kanały, zagłębienia i przejścia, których nie można bez oceny dodawać po zakończeniu obliczeń.

Na tym etapie warto przygotować rejestr założeń. Pozwala on wskazać, które dane są potwierdzone, które tymczasowe, a które wymagają decyzji inwestora, architekta, technologa lub innego projektanta branżowego.

2. Wybór układu nośnego

Po zebraniu danych konstruktor dobiera wstępny układ stropów, belek, ścian, słupów i fundamentów. Analizuje rozpiętości, rozmieszczenie podpór, regularność konstrukcji, możliwość przenoszenia oddziaływań poziomych oraz wpływ przyjętych rozwiązań na funkcję budynku.

Projekt konstrukcji żelbetowej powinien mieć czytelną drogę przekazywania sił. Jeżeli słupy nie są kontynuowane na niższej kondygnacji, ściany zmieniają położenie, a duże otwory przecinają główne pasma nośne, konieczne mogą być elementy transferowe lub inne indywidualne rozwiązania. Nie oznacza to, że nieregularna geometria jest niedopuszczalna, ale jej skutki trzeba rozpoznać odpowiednio wcześnie.

Wstępny układ warto omawiać wspólnie z architektem i instalatorami. Niekiedy niewielkie przesunięcie otworu albo uporządkowanie siatki podpór upraszcza konstrukcję bez pogarszania funkcji. Innym razem wymagania technologiczne są nadrzędne i konstruktor musi świadomie zaprojektować bardziej złożony ustrój.

3. Model obliczeniowy i analiza

Model obliczeniowy jest celowym uproszczeniem rzeczywistej konstrukcji. Powinien odwzorowywać najważniejsze zależności: geometrię, podparcie, ciągłość, sztywność, przekazywanie oddziaływań oraz współpracę elementów. Stopień złożoności modelu należy dostosować do problemu, a nie do możliwości programu.

Przy bardziej złożonych obiektach projekt konstrukcji żelbetowej może wykorzystywać przestrzenne modele numeryczne. Trzeba jednak kontrolować sposób podparcia, siatkę modelu, lokalne koncentracje wyników i zgodność rezultatów z zachowaniem oczekiwanym na podstawie wiedzy inżynierskiej. Więcej o takim podejściu wyjaśniamy w artykule o analizie MES konstrukcji.

W zależności od charakteru obiektu analizuje się różne rodzaje oddziaływań oraz ich skutki. Rozróżnienie podstawowych zagadnień przybliża materiał o analizie statycznej i dynamicznej. Nie każda konstrukcja wymaga tego samego poziomu modelowania, ale każde zastosowane narzędzie wymaga świadomej interpretacji.

4. Sprawdzenia projektowe

Na podstawie wyników przeprowadza się sprawdzenia właściwe dla przyjętego sposobu projektowania. Oficjalna karta PN-EN 1992-1-1:2024-05 wskazuje, że dokument obejmuje projektowanie konstrukcji z betonu niezbrojonego, zbrojonego i sprężonego oraz zagadnienia nośności, użytkowalności, trwałości, odporności i odporności ogniowej.

Nie należy przy tym traktować Polskich Norm jak przepisów powszechnie obowiązujących ani zakładać, że zgodność z jednym dokumentem automatycznie potwierdza spełnienie wszystkich wymagań prawa. Podstawę projektowania i właściwy zestaw dokumentów trzeba ustalić dla danego zadania.

Projekt konstrukcji żelbetowej powinien uwzględniać zarówno bezpieczeństwo, jak i zachowanie obiektu podczas użytkowania. Nie wystarczy sprawdzenie pojedynczego przekroju, jeśli nie oceniono stateczności całego układu. Temat zależności między elementami rozwijamy w artykule o analizie stateczności konstrukcji.

5. Koordynacja międzybranżowa

Po pierwszych obliczeniach trzeba wrócić do koordynacji. W modelu konstrukcji powinny znaleźć odzwierciedlenie uzgodnione otwory, przejścia, podparcia urządzeń, szyby, kanały i połączenia z innymi ustrojami. Projekt konstrukcji żelbetowej nie może ignorować instalacji, które w rzeczywistym budynku zajmują konkretną przestrzeń.

Koordynacja jest szczególnie ważna przy płytach z dużą liczbą otworów, węzłach o skupionym zbrojeniu oraz stykach z prefabrykatami lub stalą. Modelowanie BIM może pomagać w wykrywaniu kolizji i zarządzaniu zmianami, ale wymaga aktualnych modeli i ustalonych zasad wymiany informacji. Szersze omówienie znajduje się w poradniku o BIM w projektowaniu konstrukcji.

6. Rysunki i kontrola spójności

Ostatnim etapem nie jest samo wygenerowanie rzutów. Rysunki trzeba uzupełnić, opisać i sprawdzić pod względem zgodności z obliczeniami. Kontroli wymagają wymiary, poziomy, otwory, przekroje, oznaczenia elementów i detale połączeń.

Gotowy projekt konstrukcji żelbetowej powinien przejść również kontrolę międzybranżową. Jeżeli po jej zakończeniu zmieni się architektura, technologia albo układ instalacji, konstruktor powinien otrzymać informację i ocenić wpływ zmiany. Pozornie drobna korekta rysunkowa może zmienić schemat pracy elementu albo wymagać ponownego sprawdzenia.

Najważniejsze decyzje projektowe i typowe źródła problemów

Na bezpieczeństwo, koszt i wykonalność konstrukcji wpływają przede wszystkim decyzje podejmowane przed wykonaniem szczegółowych rysunków. Projekt konstrukcji żelbetowej może być obliczeniowo poprawny, a jednocześnie trudny do zrealizowania, jeżeli nie uwzględnia kolejności robót, miejsca na ułożenie zbrojenia, tolerancji albo koordynacji z pozostałymi branżami.

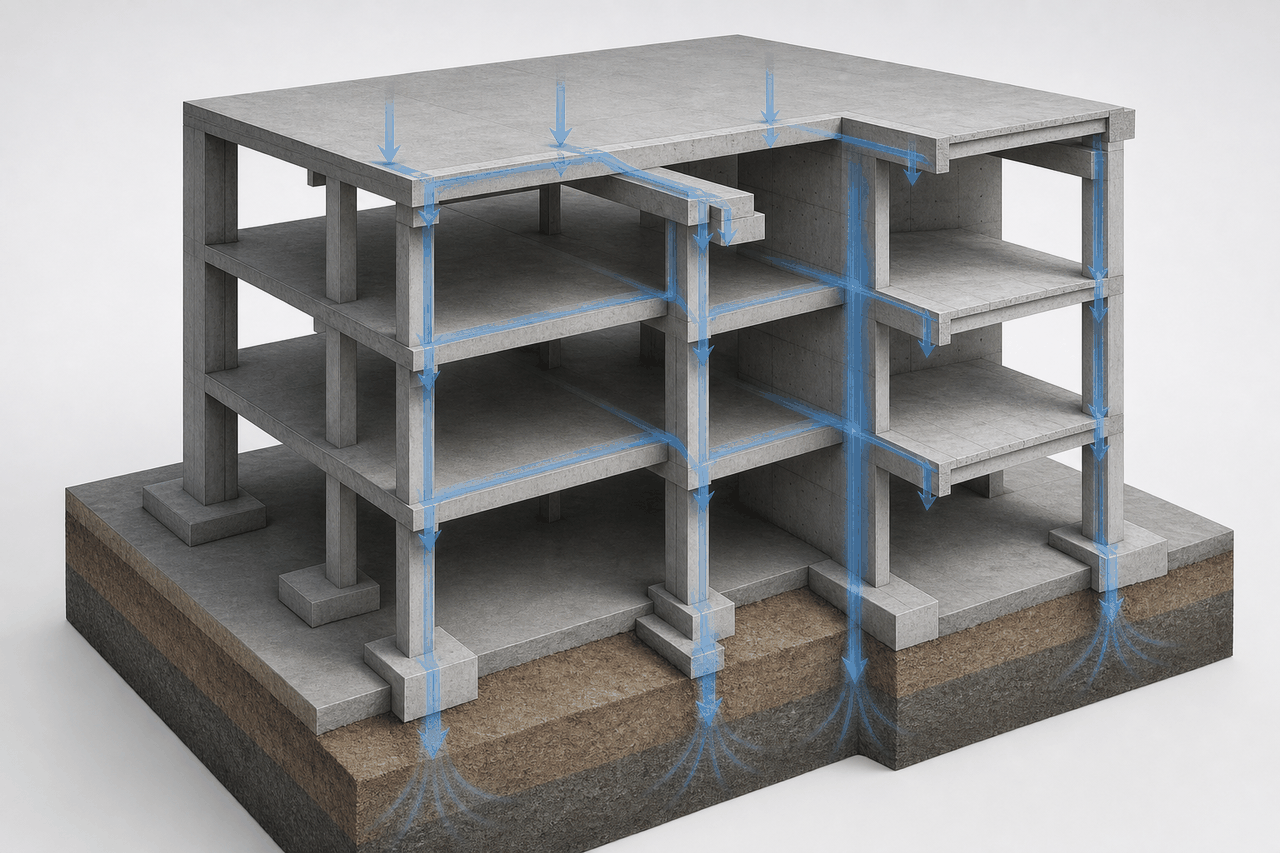

Układ podpór i droga przekazywania oddziaływań

Rozmieszczenie słupów, ścian i belek powinno wynikać z funkcji budynku, ale równocześnie tworzyć zrozumiały ustrój nośny. Regularny układ nie zawsze jest możliwy, zwłaszcza w obiektach o złożonej technologii, jednak każda zmiana podpór między kondygnacjami powinna być świadomą decyzją.

Jeżeli projekt konstrukcji żelbetowej zawiera liczne przesunięcia słupów, przerwane ściany lub stropy z dużymi wycięciami, trzeba sprawdzić, jak oddziaływania omijają te miejsca. W praktyce koszt konstrukcji może rosnąć nie z powodu samej powierzchni budynku, lecz przez skomplikowanie jego układu, konieczność wprowadzenia dodatkowych elementów i bardziej wymagające wykonawstwo.

Zmiany po wykonaniu obliczeń

Przesunięcie otworu, dodanie urządzenia, zmiana materiału ściany albo powiększenie szybu nie zawsze jest kosmetyczną poprawką. Może wpływać na obciążenia, przebieg sił, zbrojenie, sztywność lub stateczność. Dlatego zmiany powinny być przekazywane konstruktorowi przed ich zatwierdzeniem na budowie.

Aktualny projekt konstrukcji żelbetowej powinien odpowiadać wersji architektury i technologii przeznaczonej do realizacji. Dobrym rozwiązaniem organizacyjnym jest prowadzenie rejestru zmian oraz oznaczanie aktualnych rewizji. Nie zastępuje to oceny technicznej, ale ogranicza ryzyko pracy na nieaktualnych plikach.

Detale zbrojenia a możliwość wykonania

Detal zbrojenia powinien nie tylko spełniać założenia obliczeniowe, lecz także pozwalać na ułożenie prętów, zachowanie przyjętej geometrii i prawidłowe przeprowadzenie betonowania. W węzłach spotykają się pręty wielu elementów, a dodatkowo mogą występować tuleje, kotwy, blachy i przejścia instalacyjne.

Projekt konstrukcji żelbetowej musi uwzględniać zakotwienia, połączenia i miejsca łączenia zbrojenia zgodnie z przyjętą podstawą projektowania, bez stosowania jednej uniwersalnej wartości dla wszystkich sytuacji. Rozwiązanie zależy od elementu, układu sił, materiału, geometrii i warunków realizacji.

Nie należy również dobierać jednej klasy betonu, średnicy prętów, otuliny czy rozstawu zbrojenia na podstawie prostego porównania z innym obiektem. Parametry zależą między innymi od oddziaływań, środowiska, trwałości, odporności ogniowej i przyjętych rozwiązań konstrukcyjnych.

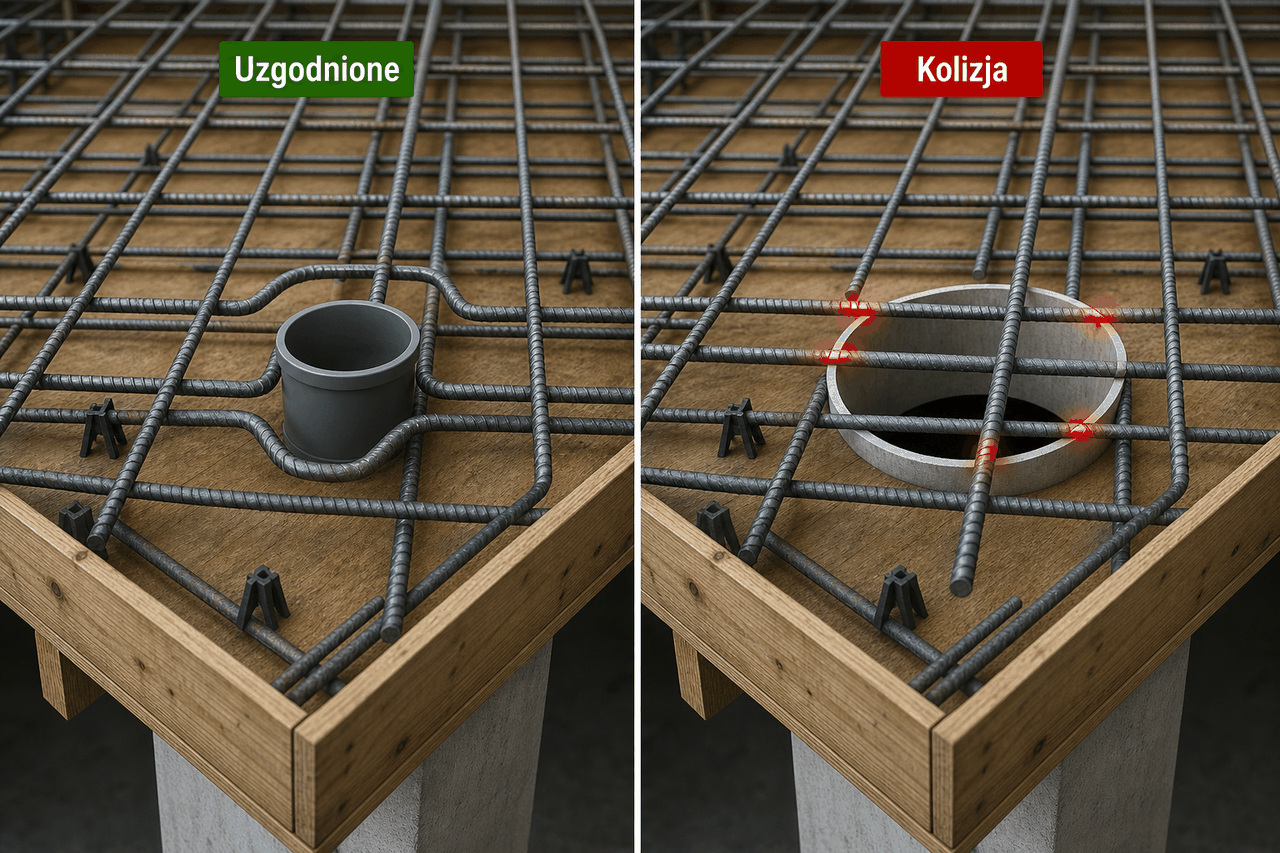

Otwory i instalacje

Nieuzgodnione otwory należą do najbardziej praktycznych źródeł konfliktów między projektem a budową. Problem nie dotyczy wyłącznie dużych szachtów. Także seria mniejszych przejść może kolidować z głównym zbrojeniem, strefą podporową albo elementem ukrytym w grubości stropu.

Dobry projekt konstrukcji żelbetowej rozróżnia otwory uwzględnione obliczeniowo od przejść, których lokalizacja wymaga uzgodnienia. Nie powinno się przyjmować, że każde wiercenie można wykonać w dowolnym miejscu po betonowaniu. Jeżeli instalacje nie są jeszcze ustalone, warto określić zasady późniejszej koordynacji i zatwierdzania zmian.

Niespójność obliczeń, opisu i rysunków

W obliczeniach może występować belka, której nie pokazano na rzucie, albo podpora może mieć inne położenie w modelu i na podkładzie architektonicznym. Innym problemem jest detal przedstawiający inne podparcie niż to, które założono podczas analizy. Każda taka rozbieżność utrudnia interpretację dokumentacji.

Kontrola projektu konstrukcji żelbetowej powinna więc obejmować nie tylko przegląd poszczególnych arkuszy, lecz także porównanie modelu, wyników, opisu i rysunków. Przydatna jest lista kontrolna dostosowana do typu obiektu, ale nie zastępuje ona inżynierskiej oceny nietypowych miejsc.

Optymalizacja bez fałszywych oszczędności

Optymalizacja nie polega wyłącznie na minimalizowaniu ilości betonu lub stali. Lżejszy element może wymagać bardziej skomplikowanego zbrojenia, dodatkowych etapów deskowania albo trudniejszych detali. Z kolei niewielkie zwiększenie powtarzalności może uprościć produkcję i organizację robót, nawet jeśli nie daje minimalnego zużycia materiału w każdym pojedynczym elemencie.

Projekt konstrukcji żelbetowej warto oceniać łącznie pod względem materiałów, deskowania, prefabrykacji, liczby typów elementów, organizacji budowy oraz możliwości bezpiecznego wykonania. Podobną zasadę, choć na przykładzie hal, omawia artykuł pokazujący, dlaczego tańszy projekt konstrukcji może w praktyce kosztować więcej.

Jeśli rozważane są rozwiązania sprężone lub prefabrykowane, pomocne mogą być materiały o dźwigarach sprężonych oraz dźwigarach strunobetonowych. Ich zastosowanie wymaga jednak indywidualnej analizy obiektu, technologii produkcji, transportu, montażu i połączeń.

Styki żelbetu ze stalą i prefabrykatami

W konstrukcjach hybrydowych granice branż muszą być ustalone szczególnie dokładnie. Trzeba określić, kto projektuje kotwy, marki, blachy, podlewki, gniazda, wsporniki i elementy przekazujące siły. Istotne są również tolerancje montażowe i kolejność wykonania.

Projekt konstrukcji żelbetowej powinien być zgodny z reakcjami oraz detalami przekazanymi przez projektanta części stalowej lub prefabrykowanej. Nie wystarczy pozostawienie ogólnej adnotacji, że połączenie zostanie rozwiązane później, jeżeli ma ono wpływ na zbrojenie, wymiary i pracę głównego elementu.

Przykład koordynacji różnych ustrojów można zobaczyć w opisie projektu hybrydowej hali przemysłowej z suwnicami. Przed zamrożeniem geometrii warto przeanalizować kilka racjonalnych wariantów układu. Taka analiza jest zwykle bardziej użyteczna na początku niż próba optymalizacji gotowych rysunków bez możliwości zmiany podstawowych założeń.

Aktualny status Eurokodów

PKN opublikował PN-EN 1992-1-1:2024-05, wprowadzającą EN 1992-1-1:2023. Jednocześnie trwa okres wdrażania drugiej generacji Eurokodów, dlatego nie należy bez sprawdzenia wskazywać wyłącznie jednego wydania jako właściwego w każdej sytuacji.

Według komunikatu PKN dotyczącego okresów przejściowych dla wcześniejszego wydania wskazano zastąpienie oraz datę związaną z okresem przejściowym. Status dokumentów trzeba jednak sprawdzać w aktualnych danych PKN dla konkretnego projektu. Projekt konstrukcji żelbetowej powinien jednoznacznie wskazywać przyjętą podstawę projektowania, a nie mieszać wymagania z różnych wydań bez świadomego uzasadnienia.

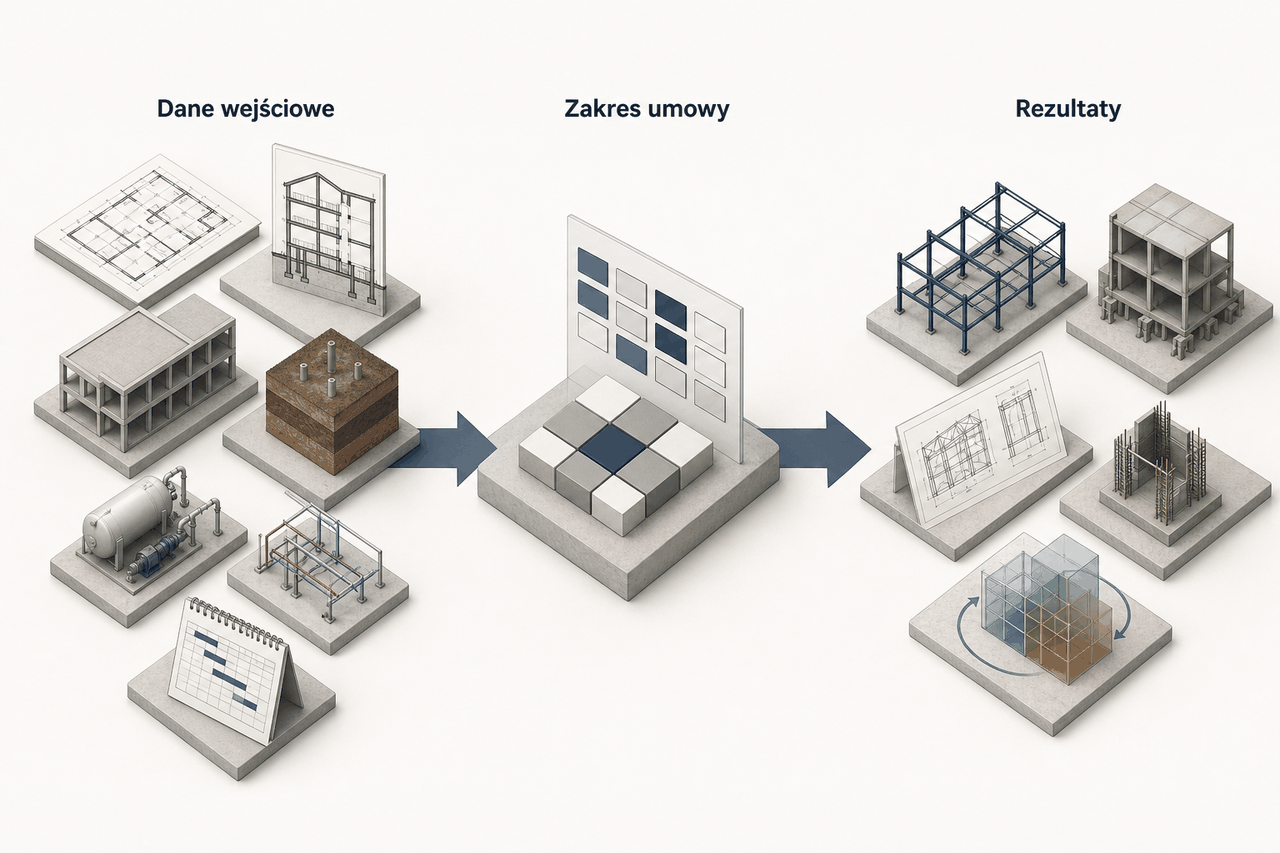

Podsumowanie — jak zamówić kompletny projekt konstrukcji?

Zamawiając projekt konstrukcji żelbetowej, nie warto ograniczać zapytania do powierzchni obiektu i oczekiwanego terminu. Cena oraz czas przygotowania dokumentacji zależą również od geometrii, funkcji, stopnia skoordynowania materiałów wejściowych, warunków gruntowych, technologii, liczby wariantów i oczekiwanego poziomu szczegółowości.

Jakie dane przekazać do wyceny?

Na początku najlepiej przesłać możliwie aktualny komplet dostępnych materiałów. Jeżeli części informacji jeszcze nie ma, warto to jasno zaznaczyć. Do ustalenia zakresu przydają się:

• rodzaj, funkcja i lokalizacja obiektu,
• rzuty, przekroje oraz model architektoniczny, jeśli został przygotowany,
• informacja o etapie inwestycji i oczekiwanym celu dokumentacji,
• dostępne dane geotechniczne,
• informacje o obciążeniach użytkowych i technologicznych,
• wymagania dotyczące urządzeń, otworów i instalacji,
• założenia ochrony przeciwpożarowej wpływające na konstrukcję,
• oczekiwany harmonogram i terminy przekazywania materiałów branżowych.

Na tej podstawie można ustalić, czy projekt konstrukcji żelbetowej obejmie koncepcję, projekt techniczny, dokumentację wykonawczą, model BIM, zestawienia, elementy prefabrykowane, koordynację lub wsparcie podczas realizacji.

Pytania, które warto zadać przed podpisaniem umowy

1. Jaki dokładnie jest etap opracowania? Sama nazwa „projekt konstrukcyjny” może być rozumiana na kilka sposobów.
2. Jakie rysunki zostaną przekazane? Warto ustalić listę rzutów, przekrojów i detali oraz ich planowany poziom rozwinięcia.
3. Czy zakres obejmuje rysunki wykonawcze zbrojenia? Nie należy przyjmować tego automatycznie na podstawie zamówienia projektu technicznego.
4. Kto odpowiada za koordynację? Trzeba wskazać sposób przekazywania zmian architektury, instalacji i technologii.
5. Czy przewidziano wariantowanie? Jeżeli inwestor chce porównać układy, powinno to wynikać z zakresu i harmonogramu.
6. Jak będą obsługiwane zmiany? Umowa powinna określać zasady aktualizacji dokumentacji po zmianie danych wejściowych.
7. Czy przewidziano wsparcie budowy? Konsultacje wykonawcze i modyfikacje realizacyjne to osobny zakres, który warto ustalić wcześniej.

Kompletny projekt konstrukcji żelbetowej to dokumentacja wystarczająca do konkretnego celu, a nie po prostu możliwie największa liczba arkuszy. Projekt techniczny powinien spełniać właściwe wymagania formalne, natomiast dokumentacja dla wykonawcy musi rozwijać rozwiązania do poziomu potrzebnego podczas robót.

Przy ocenie oferty warto sprawdzić spójność zakresu obliczeń, rysunków i koordynacji, zamiast porównywać wyłącznie końcową cenę. Brak jasno określonych detali, otworów, styków branżowych albo zasad wprowadzania zmian może ujawnić się dopiero po rozpoczęciu realizacji.

Dobry projekt konstrukcji żelbetowej łączy bezpieczeństwo, zgodność formalną, racjonalny układ nośny oraz możliwość prawidłowego wykonania. Nie zastępuje nadzoru nad robotami ani wymaganych działań pozostałych uczestników procesu, ale daje im spójną podstawę do pracy.

Jeżeli przygotowujesz inwestycję, możesz przesłać rzuty, przekroje, dane geotechniczne i krótki opis obiektu przez formularz kontaktu z J-PROJECT. Na tej podstawie można omówić, jaki projekt konstrukcji żelbetowej będzie potrzebny i które elementy powinny zostać jednoznacznie wpisane do zakresu zamówienia.
