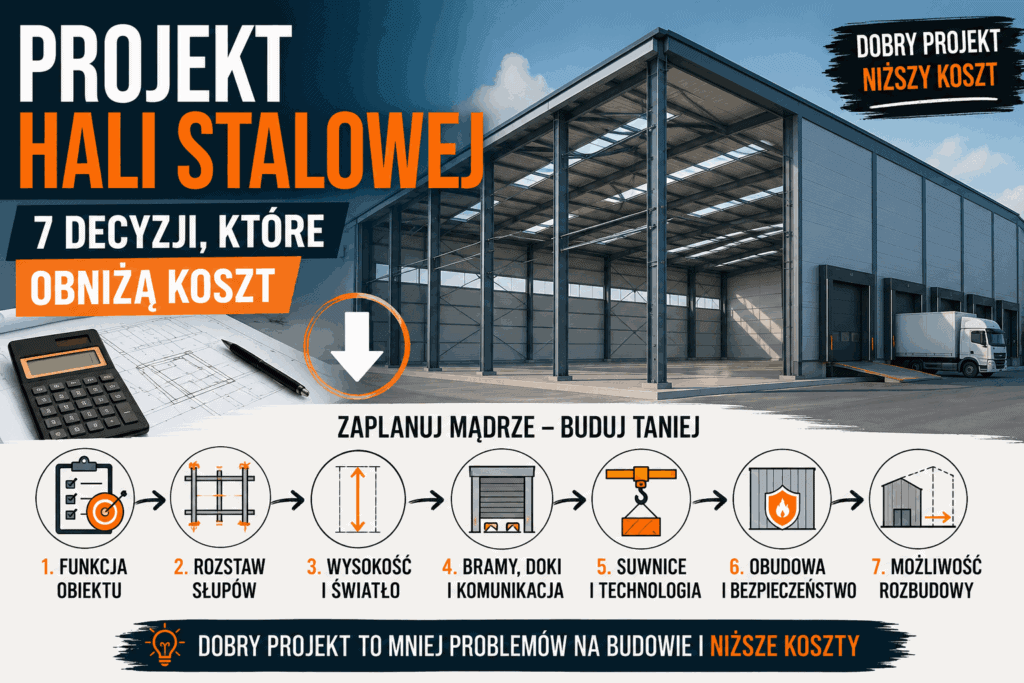

Projekt hali stalowej – 7 decyzji, które wpływają na koszt budowy

Projekt hali stalowej to jeden z najważniejszych etapów przygotowania inwestycji, ponieważ już pierwsze decyzje projektowe wpływają na koszt stali, fundamentów, obudowy, montażu i późniejszej eksploatacji obiektu. Dobrze przygotowany projekt hali stalowej nie polega wyłącznie na dobraniu profili stalowych, ale na takim zaplanowaniu całego układu, aby hala była bezpieczna, funkcjonalna i racjonalna ekonomicznie. Znaczenie ma nie tylko powierzchnia budynku, lecz także jego przeznaczenie, rozstaw słupów, wysokość użytkowa, układ bram, możliwość rozbudowy, warunki gruntowe oraz wymagania technologiczne.

W praktyce ten sam metraż hali może oznaczać zupełnie inną konstrukcję, jeśli obiekt ma służyć jako magazyn, hala produkcyjna, warsztat, wiata albo hala z suwnicą. Dlatego projekt hali stalowej warto rozpocząć od dobrego określenia założeń, a nie od szybkiego pytania o cenę dokumentacji. Im wcześniej zostaną przeanalizowane kluczowe decyzje, tym łatwiej ograniczyć niepotrzebne koszty i uniknąć zmian na późniejszym etapie. Właśnie dlatego na etapie koncepcji warto zaangażować doświadczonego projektanta konstrukcji stalowych, który oceni, czy przyjęty układ hali jest korzystny konstrukcyjnie i wykonawczo.

W tym artykule omawiamy, od czego zacząć projekt hali stalowej, jakie decyzje najmocniej wpływają na koszt budowy oraz jakich błędów unikać przy zamawianiu dokumentacji. Wyjaśniamy też, dlaczego nie da się rzetelnie wycenić projektu wyłącznie na podstawie powierzchni i dlaczego zakres dokumentacji powinien być dopasowany do celu inwestycji. Jeśli planujesz budowę hali i chcesz sprawdzić, jaki zakres projektu będzie potrzebny, możesz też przejść bezpośrednio do zakładki kontakt lub zobaczyć, jakie usługi obejmuje nasza oferta. Dobry projekt hali stalowej nie jest kosztem oderwanym od inwestycji, ale narzędziem, które może pomóc ograniczyć ryzyko, poprawić wykonawstwo i lepiej kontrolować budżet budowy.

1. Projekt hali stalowej – od czego zacząć, żeby nie przepłacić

Projekt hali stalowej warto zacząć od uporządkowania założeń, a nie od samego pytania o cenę dokumentacji. Koszt projektu i późniejszej budowy zależy od wielu decyzji, które na początku mogą wydawać się drugorzędne: przeznaczenia hali, rozstawu słupów, wysokości, bram, posadzki, suwnic, obudowy, fundamentów i możliwości rozbudowy. Jeśli te informacje są niepełne, projekt hali stalowej może zostać wyceniony zbyt ogólnie albo przygotowany w zakresie, który później okaże się niewystarczający.

Dobrze rozpoczęty proces projektowy pozwala wcześniej wykryć ryzyka i uniknąć kosztownych zmian. W praktyce najwięcej można zaoszczędzić nie wtedy, gdy konstrukcja jest już policzona, ale wtedy, gdy da się jeszcze zmienić założenia. Dlatego już na starcie warto określić, czy potrzebny będzie tylko projekt techniczny, czy również dokumentacja wykonawcza, warsztatowa, analiza wariantowa albo wsparcie przy optymalizacji konstrukcji.

1.1. Jakie informacje warto przygotować przed pierwszą rozmową?

Przed pierwszą rozmową z projektantem warto przygotować podstawowe informacje o planowanej hali. Nie muszą to być jeszcze kompletne rysunki, ale im lepiej opisane założenia, tym łatwiej ocenić zakres prac i potencjalne ryzyka. Dla projektanta ważne będą przede wszystkim orientacyjne wymiary obiektu, lokalizacja, przeznaczenie hali, planowana wysokość użytkowa, układ bram, rodzaj obudowy, przewidywane obciążenia technologiczne oraz informacja, czy w obiekcie mają pojawić się suwnice, antresole, regały wysokiego składowania lub ciężkie urządzenia.

Istotne są również informacje o etapie inwestycji. Inaczej wygląda projekt hali stalowej, gdy inwestor jest dopiero na etapie pomysłu, inaczej gdy istnieje już koncepcja architektoniczna, a jeszcze inaczej, gdy trzeba dopracować projekt pod wykonawstwo. Na wczesnym etapie można łatwiej przeanalizować różne warianty i sprawdzić, czy układ hali jest racjonalny. Na późniejszym etapie zakres możliwych zmian bywa mniejszy, bo wiele decyzji jest już powiązanych z architekturą, instalacjami, technologią albo formalnościami.

Warto też przygotować informacje o oczekiwanym zakresie dokumentacji. Czasami inwestor pyta o projekt hali stalowej, ale nie precyzuje, czy chodzi o projekt techniczny, wykonawczy, warsztatowy, optymalizację istniejącej koncepcji czy wsparcie dla architekta. To ważne, bo każdy z tych zakresów oznacza inną pracochłonność i inną odpowiedzialność projektową. Jeśli zakres nie zostanie jasno określony, później łatwo o rozbieżność między oczekiwaniami inwestora a tym, co faktycznie obejmuje dokumentacja.

Dobrym punktem wyjścia jest krótkie zestawienie najważniejszych danych: wymiary, funkcja, lokalizacja, planowany zakres, oczekiwany termin i dostępne materiały. Może to być rzut koncepcyjny, szkic, opis technologii, warunki zabudowy, fragment dokumentacji architektonicznej albo wcześniejsze założenia od inwestora. Jeśli nie masz jeszcze pełnych danych, nadal możesz skorzystać z formularza w zakładce kontakt i opisać inwestycję wstępnie. Na tej podstawie można określić, jakie informacje będą potrzebne do dalszej rozmowy.

1.2. Dlaczego przeznaczenie hali jest ważniejsze niż sama powierzchnia?

Sama powierzchnia hali mówi niewiele o rzeczywistym stopniu skomplikowania projektu. Dwie hale o identycznym metrażu mogą mieć zupełnie inną konstrukcję, inny koszt i inny zakres dokumentacji. Hala magazynowa z prostym układem regałów, hala produkcyjna z suwnicą, warsztat z dużymi bramami i wiata stalowa o niewielkim ciężarze własnym mogą mieć podobną powierzchnię, ale zupełnie inne wymagania konstrukcyjne. Dlatego projekt hali stalowej powinien zaczynać się od pytania: do czego obiekt ma służyć?

Przeznaczenie hali wpływa na obciążenia, układ funkcjonalny, wysokość, komunikację, posadzkę, bramy, instalacje i możliwość przyszłej rozbudowy. W magazynie istotne mogą być regały, wózki widłowe, doki i sposób składowania. W hali produkcyjnej dużo większe znaczenie mają technologia, urządzenia, suwnice, pomosty, instalacje i strefy serwisowe. W warsztacie liczy się dostęp, bramy, oświetlenie, lokalne obciążenia i elastyczność użytkowania. Każdy z tych przypadków wymaga innego podejścia.

Jeżeli przeznaczenie hali zostanie opisane zbyt ogólnie, projektant może przyjąć założenia, które później okażą się niewystarczające. Przykładowo brak informacji o planowanej suwnicy, regałach wysokiego składowania lub ciężkich urządzeniach może znacząco zmienić projekt. Takie elementy wpływają nie tylko na stal, ale też na fundamenty, posadzkę, stężenia, wysokość hali i montaż. Właśnie dlatego projekt hali stalowej powinien uwzględniać realny sposób użytkowania obiektu, a nie tylko jego wymiary zewnętrzne.

Ten temat szczególnie dobrze widać przy obiektach magazynowych i przemysłowych. Hala może wyglądać podobnie z zewnątrz, ale jej konstrukcja będzie zależeć od tego, co dzieje się wewnątrz. Szerzej omawialiśmy to przy temacie projektu hali magazynowej, gdzie funkcja obiektu ma bezpośredni wpływ na konstrukcję, posadzkę i organizację przestrzeni.

1.3. Co powinno być ustalone, zanim powstaną pierwsze rysunki?

Zanim powstaną pierwsze rysunki, warto ustalić podstawowe założenia funkcjonalne i techniczne. Najważniejsze są: przeznaczenie hali, orientacyjne wymiary, wysokość użytkowa, układ słupów, lokalizacja bram, wymagania dotyczące obudowy, ewentualne suwnice, sposób użytkowania posadzki, przewidywane instalacje oraz warunki lokalizacji. Bez tych informacji projekt hali stalowej może od początku iść w kierunku, który później będzie trudny do poprawienia.

Bardzo ważne jest także określenie priorytetów inwestora. Dla jednej inwestycji najważniejszy będzie najniższy koszt budowy, dla innej szybkość realizacji, możliwość rozbudowy albo elastyczność użytkowania. Te cele nie zawsze prowadzą do tego samego rozwiązania. Najtańszy wariant na początku może być mniej korzystny w dłuższej perspektywie, jeśli utrudni rozbudowę, zwiększy ryzyko kolizji lub będzie wymagał kosztownych zmian przy przyszłej technologii.

Warto też ustalić, czy inwestor oczekuje analizy wariantowej. Czasami wystarczy jeden dobrze przyjęty układ konstrukcyjny, ale przy większych halach lub mniej typowych obiektach porównanie wariantów może być bardzo opłacalne. Inny rozstaw słupów, inna wysokość, inny układ stężeń albo inny typ obudowy mogą zmienić koszt stali, fundamentów, montażu i eksploatacji. Dlatego projekt hali stalowej nie powinien być tylko odpowiedzią na gotową koncepcję, ale może być narzędziem do wyboru najlepszego kierunku inwestycji.

Na tym etapie warto zaangażować konstruktora, który spojrzy na obiekt nie tylko od strony formalnej, ale też wykonawczej i kosztowej. Dobrze przeprowadzona rozmowa przed pierwszymi rysunkami może ograniczyć liczbę późniejszych zmian, poprawić jakość koncepcji i ułatwić wycenę całego zakresu. Jeżeli chcesz zobaczyć, dlaczego wczesna współpraca z konstruktorem ma znaczenie, możesz przeczytać także artykuł o tym, kiedy warto zaangażować projektanta konstrukcji stalowych.

J-PROJECT może pomóc ocenić układ konstrukcji już na etapie koncepcji, zanim decyzje projektowe zaczną generować niepotrzebne koszty.

2. Projekt hali stalowej a funkcja obiektu: magazyn, produkcja czy usługi?

Projekt hali stalowej powinien wynikać przede wszystkim z funkcji obiektu. Sama informacja, że hala ma mieć określoną powierzchnię, nie wystarcza do rzetelnej oceny konstrukcji, kosztu ani zakresu dokumentacji. Inaczej pracuje hala magazynowa, inaczej hala produkcyjna, a jeszcze inaczej obiekt usługowy, warsztatowy lub lekka wiata stalowa. Dlatego projekt hali stalowej musi uwzględniać sposób użytkowania, rodzaj obciążeń, wymagania technologiczne, logistykę, posadzkę, instalacje i możliwość zmian w przyszłości.

To właśnie funkcja obiektu często decyduje o rozstawie słupów, wysokości użytkowej, rodzaju obudowy, liczbie bram, potrzebie zastosowania suwnic, antresol lub konstrukcji wsporczych. Hala o tej samej powierzchni może być prostym magazynem, ale może też być wymagającym obiektem produkcyjnym z dużą liczbą instalacji i obciążeń technologicznych. W obu przypadkach projekt hali stalowej będzie wyglądał inaczej, mimo że na wczesnej koncepcji budynki mogą wydawać się podobne.

2.1. Hala magazynowa – regały, doki, bramy i posadzka

W hali magazynowej bardzo ważne są logistyka, układ regałów, drogi transportowe, bramy, doki przeładunkowe i posadzka przemysłowa. Projekt hali stalowej dla magazynu powinien uwzględniać nie tylko rozpiętość i wysokość konstrukcji, ale również sposób poruszania się wózków, rozmieszczenie stref załadunku oraz możliwość efektywnego wykorzystania przestrzeni. Konstrukcja powinna wspierać funkcję magazynu, a nie ją ograniczać.

Duże znaczenie ma rozstaw słupów. Zbyt gęsta siatka konstrukcyjna może utrudnić ustawienie regałów, komunikację wewnętrzną lub manewrowanie wózkami. Z kolei bardzo duże rozpiętości mogą zwiększyć masę konstrukcji stalowej, wysokość przekrojów, koszt montażu oraz wymagania wobec fundamentów. Dlatego projekt hali stalowej powinien szukać kompromisu między funkcjonalnością magazynu a kosztem konstrukcji.

W halach magazynowych często pomija się na początku znaczenie posadzki. Tymczasem posadzka może przenosić duże obciążenia od regałów, ruchu wózków, punktowego składowania i urządzeń logistycznych. Jej dylatacje, odwodnienie, instalacje podposadzkowe i poziomy muszą być skoordynowane z fundamentami oraz słupami stalowymi. Jeśli te elementy nie zostaną przeanalizowane wcześnie, na budowie mogą pojawić się kolizje trudne do usunięcia bez zmian projektowych.

Ważne są również bramy i doki. Ich lokalizacja wpływa na układ słupów, stężeń, rygli ściennych, obudowy i detali przy posadzce. Jeżeli brama zostanie zaplanowana w miejscu, gdzie konstrukcja potrzebuje stężenia, później konieczne może być przeniesienie elementów lub zastosowanie droższych rozwiązań. Dlatego dobry projekt hali stalowej powinien łączyć funkcję magazynu z konstrukcją już na etapie koncepcji. Więcej o specyfice takich obiektów pisaliśmy w artykule o projekcie hali magazynowej.

2.2. Hala produkcyjna – technologia, suwnice i instalacje

Hala produkcyjna jest zwykle bardziej wymagająca niż typowy magazyn. Wynika to z obecności technologii, maszyn, instalacji, suwnic, pomostów, kanałów, urządzeń wsporczych i lokalnych obciążeń użytkowych. Projekt hali stalowej dla produkcji powinien więc zaczynać się od zrozumienia procesu technologicznego, a nie tylko od ustalenia wymiarów obiektu. To technologia często decyduje o tym, gdzie mogą stać słupy, jak wysoka musi być hala i które strefy wymagają większej sztywności konstrukcji.

Szczególnie istotne są suwnice. Ich obecność wpływa nie tylko na belki podsuwnicowe, ale również na słupy, fundamenty, stężenia, przemieszczenia poziome i detale połączeń. Pojawiają się siły poziome, oddziaływania dynamiczne, wymagania dotyczące ugięć oraz dokładności toru jezdnego. Jeżeli suwnica zostanie uwzględniona zbyt późno, projekt hali stalowej może wymagać poważnych zmian, a czasem nawet przeprojektowania całego układu nośnego.

Instalacje również mają duże znaczenie. Wentylacja, ogrzewanie, trasy kablowe, instalacje technologiczne, sprężone powietrze, rurociągi lub odwodnienie mogą wymagać konkretnych przejść, podwieszeń i przestrzeni serwisowych. Jeżeli konstrukcja stalowa nie zostanie skoordynowana z instalacjami, mogą pojawić się kolizje z ryglami, stężeniami, płatwiami lub słupami. Właśnie dlatego przy halach produkcyjnych warto stosować podejście koordynacyjne, podobne do tego, które opisaliśmy w artykule o BIM w projektowaniu konstrukcji.

W hali produkcyjnej ważna jest też elastyczność na przyszłość. Proces technologiczny może się zmieniać, a inwestor może po kilku latach potrzebować dodatkowej suwnicy, nowych urządzeń, antresoli lub zmiany układu stanowisk. Nie zawsze da się przewidzieć wszystko, ale dobry projekt hali stalowej powinien przynajmniej wskazywać ograniczenia i możliwości dalszej adaptacji. Przy bardziej wymagających obiektach warto też przeanalizować doświadczenia z halami, w których występują większe obciążenia technologiczne, na przykład z projektem hali przemysłowej z suwnicami.

2.3. Hala usługowa lub warsztatowa – elastyczność i możliwość zmian

Hala usługowa lub warsztatowa często wymaga większej elastyczności niż klasyczny magazyn. Może pełnić funkcję serwisu, warsztatu, punktu obsługi, zaplecza technicznego, małej produkcji albo obiektu łączącego kilka różnych funkcji. W takim przypadku projekt hali stalowej powinien uwzględniać nie tylko stan początkowy, ale również możliwość zmian w przyszłości.

W obiektach usługowych duże znaczenie mają bramy, doświetlenie, wysokość użytkowa, układ stanowisk, lokalizacja pomieszczeń pomocniczych, instalacje i możliwość podwieszania urządzeń. Czasami hala ma być prosta konstrukcyjnie, ale bardzo wymagająca funkcjonalnie. Wtedy błędem może być projektowanie jej tak samo jak typowego magazynu. Projekt hali stalowej powinien być dopasowany do sposobu pracy użytkownika, a nie tylko do wymiarów działki.

Warsztaty i obiekty usługowe często zmieniają się wraz z rozwojem firmy. Może pojawić się potrzeba dobudowy, wydzielenia nowych pomieszczeń, montażu lekkiej antresoli, zmiany układu bram lub wprowadzenia dodatkowych instalacji. Jeśli konstrukcja od początku jest zbyt sztywno powiązana z jedną funkcją, późniejsze zmiany mogą być drogie. Dlatego warto już na etapie koncepcji zastanowić się, czy hala ma być tylko odpowiedzią na bieżące potrzeby, czy również bazą pod przyszły rozwój.

Nie oznacza to, że każdy obiekt musi być projektowany „na wszystko”. Nadmierne przewidywanie przyszłych zmian może niepotrzebnie podnieść koszt budowy. Chodzi raczej o świadome decyzje: gdzie warto zostawić rezerwę, a gdzie nie ma to ekonomicznego sensu. Dobry projekt hali stalowej powinien jasno pokazywać, które elementy są krytyczne dla przyszłej elastyczności i które zmiany będą łatwe, a które mogą wymagać poważniejszych ingerencji w konstrukcję.

2.4. Wstępna ocena masy stali i kosztów wykonania

Wstępna ocena masy stali i kosztów wykonania jest jednym z najważniejszych elementów planowania inwestycji. Na etapie koncepcji nie zawsze da się dokładnie określić koszt budowy, ale można porównać warianty i sprawdzić, które rozwiązania są bardziej racjonalne. Projekt hali stalowej powinien już wtedy dawać inwestorowi informację, czy przyjęty układ jest ekonomiczny, czy może generować nadmierną masę stali, trudny montaż lub większe wymagania fundamentowe.

Trzeba jednak uważać, aby nie oceniać hali wyłącznie przez kilogramy stali. Lżejsza konstrukcja nie zawsze jest tańsza, jeśli wymaga bardziej skomplikowanych połączeń, nietypowych elementów, większej liczby operacji w wytwórni albo trudniejszego montażu. Czasami bardziej opłaca się zastosować rozwiązanie nieco cięższe, ale prostsze, powtarzalne i łatwiejsze do wykonania. Dlatego projekt hali stalowej powinien analizować koszt całego układu, a nie tylko masę konstrukcji.

Wstępna analiza kosztów powinna obejmować także fundamenty, obudowę i montaż. Zmiana schematu statycznego może ograniczyć ilość stali, ale zwiększyć momenty w podstawach słupów i wymagania wobec fundamentów. Inny rozstaw ram może poprawić funkcję hali, ale podnieść koszt rygli dachowych lub płatwi. Dlatego wybór wariantu powinien być oparty na szerszym spojrzeniu, podobnym do podejścia opisanego w artykule o optymalizacji konstrukcji stalowych.

W J-PROJECT zwracamy uwagę na to, aby decyzje koncepcyjne były podejmowane świadomie. Wstępna ocena wariantów może pomóc uniknąć sytuacji, w której inwestor rozwija koncepcję atrakcyjną wizualnie, ale kosztowną konstrukcyjnie. Jeżeli chcesz sprawdzić, czy planowany projekt hali stalowej ma racjonalne założenia, możesz przesłać podstawowe informacje o obiekcie przez formularz w zakładce kontakt.

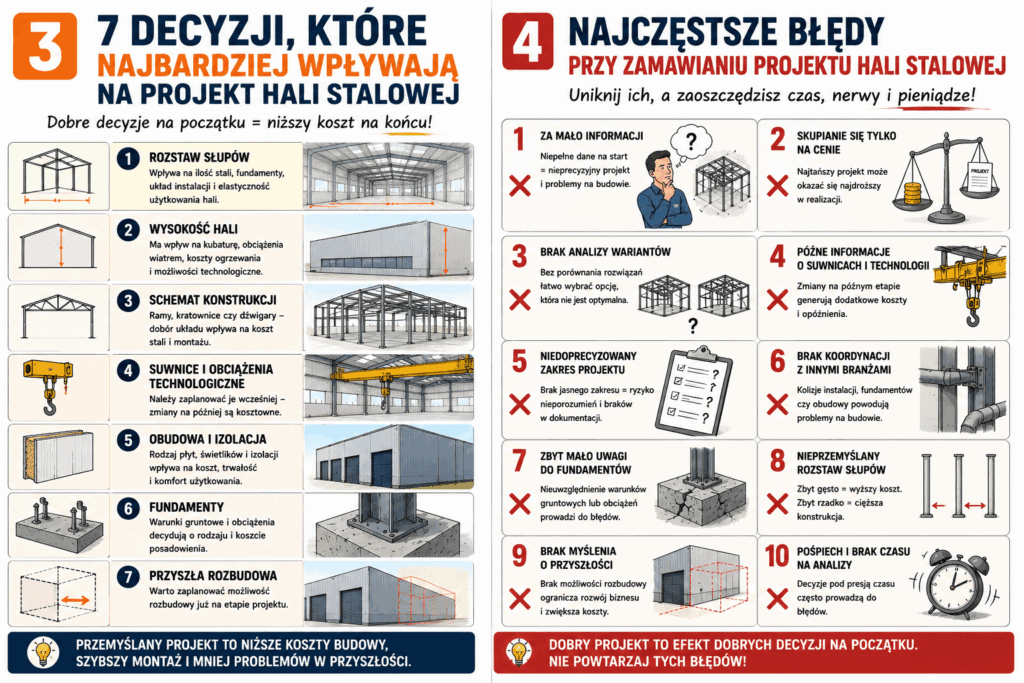

3. 7 decyzji, które najbardziej wpływają na projekt hali stalowej

Projekt hali stalowej jest w dużej mierze konsekwencją kilku decyzji podjętych na samym początku inwestycji. To one wpływają na masę stali, wielkość fundamentów, koszt obudowy, wygodę użytkowania, łatwość montażu i możliwość rozbudowy w przyszłości. Niektóre z tych decyzji wydają się typowo architektoniczne albo organizacyjne, ale w praktyce bardzo mocno wpływają na konstrukcję. Dlatego dobrze przygotowany projekt hali stalowej powinien analizować te założenia łącznie, a nie jako osobne elementy.

W tej części omawiamy 7 decyzji, które najczęściej decydują o tym, czy hala będzie prosta, funkcjonalna i ekonomiczna, czy od początku zacznie generować niepotrzebne koszty. Warto zwrócić na nie uwagę jeszcze przed zamknięciem koncepcji, bo później każda zmiana może wpływać na architekturę, instalacje, pozwolenia, kosztorys i harmonogram budowy.

3.1. Rozstaw słupów i siatka konstrukcyjna

Rozstaw słupów to jedna z pierwszych decyzji, które wpływają na projekt hali stalowej. Zbyt gęsta siatka konstrukcyjna może utrudniać funkcję obiektu, ograniczać komunikację wewnętrzną, kolidować z regałami, liniami technologicznymi albo miejscami manewrowymi. Z kolei zbyt duży rozstaw słupów może zwiększać rozpiętości rygli, masę konstrukcji stalowej, wysokość przekrojów, koszt montażu oraz wymagania wobec fundamentów.

Nie ma jednego idealnego rozstawu dla każdej hali. Inny układ będzie korzystny dla magazynu wysokiego składowania, inny dla hali produkcyjnej, a jeszcze inny dla warsztatu lub obiektu usługowego. Dlatego siatka konstrukcyjna powinna wynikać jednocześnie z funkcji hali, ekonomii konstrukcji i późniejszego wykonawstwa. Dobry projekt hali stalowej nie polega na automatycznym przyjęciu powtarzalnego rozstawu, ale na sprawdzeniu, czy dany układ rzeczywiście pasuje do inwestycji.

W praktyce zmiana rozstawu słupów o kilka metrów może mieć duży wpływ na cały obiekt. Może zmienić schemat pracy ram, układ stężeń, wielkość fundamentów, podział obudowy i możliwości montażowe. Dlatego tę decyzję warto konsultować wcześnie, zanim zostanie utrwalona w koncepcji architektonicznej. Właśnie w takich miejscach dobrze widać znaczenie współpracy z projektantem konstrukcji stalowych, który może ocenić układ hali nie tylko wizualnie, ale też technicznie i kosztowo.

3.2. Wysokość hali i światło użytkowe

Wysokość hali wpływa na funkcję, koszt i konstrukcję. Zbyt mała wysokość może ograniczyć składowanie, pracę maszyn, montaż suwnic, prowadzenie instalacji albo możliwość późniejszej zmiany technologii. Zbyt duża wysokość zwiększa powierzchnię obudowy, oddziaływania od wiatru, długość słupów, wymagania statecznościowe i często również koszt ogrzewania oraz eksploatacji. Dlatego projekt hali stalowej powinien uwzględniać nie tylko wysokość całkowitą, ale przede wszystkim rzeczywiste światło użytkowe potrzebne inwestorowi.

Światło użytkowe to nie tylko odległość od posadzki do dachu. Trzeba uwzględnić rygle, instalacje, oprawy oświetleniowe, wentylację, suwnice, kanały technologiczne, bramy, doki i ewentualne podwieszenia. Jeśli te elementy nie zostaną przewidziane na początku, może się okazać, że hala formalnie ma odpowiednią wysokość, ale w praktyce brakuje miejsca na technologię albo komfortowe użytkowanie.

Wysokość wpływa też na obciążenia i schemat pracy konstrukcji. Wyższa hala może być bardziej wrażliwa na oddziaływania wiatru, większe przemieszczenia poziome i wymagania wobec stężeń. Przy projektowaniu obciążeń i oddziaływań stosuje się Eurokody, w tym Eurokod 1 dotyczący oddziaływań na konstrukcje oraz Eurokod 3 dotyczący projektowania konstrukcji stalowych, które PKN wskazuje w zestawie norm do projektowania konstrukcji budowlanych. Zobacz informacje PKN o Eurokodach.

3.3. Układ bram, doków i komunikacji wewnętrznej

Bramy, doki i komunikacja wewnętrzna mają duży wpływ na projekt hali stalowej, ponieważ wyznaczają miejsca intensywnego ruchu, otworów w ścianach, stref załadunku i lokalnych wymagań funkcjonalnych. Dla inwestora są to często decyzje logistyczne, ale dla konstruktora oznaczają konkretne konsekwencje: przerwanie ciągłości ścian, ograniczenie miejsc na stężenia, konieczność zastosowania dodatkowych rygli, słupków lub wzmocnień.

Szczególnie ważne jest rozmieszczenie dużych bram. Jeżeli brama znajduje się w miejscu, w którym konstrukcja potrzebuje stężenia ściennego, trzeba zmienić układ stężeń albo zastosować inne rozwiązania zapewniające stateczność. Taka zmiana może wpłynąć na fundamenty, przekroje słupów, rygle i koszt całego układu. Dlatego projekt hali stalowej powinien od początku łączyć logistykę z konstrukcją.

Doki przeładunkowe również wymagają koordynacji. Wpływają na poziomy posadzki, detale przy ścianach, odwodnienie, izolacje, obudowę i lokalne rozwiązania konstrukcyjne. Jeżeli zostaną dodane zbyt późno, mogą wymagać zmian w fundamentach, posadzce lub układzie ścian. Przy większych halach magazynowych układ doków i komunikacji powinien być jednym z podstawowych tematów rozmowy na etapie koncepcji.

3.4. Suwnice, antresole i urządzenia technologiczne

Suwnice, antresole i urządzenia technologiczne potrafią znacząco zmienić projekt hali stalowej. Nie są to dodatki, które można bezpiecznie dopisać na końcu, ponieważ wpływają na słupy, rygle, stężenia, fundamenty, ugięcia, drgania i sposób użytkowania obiektu. Jeżeli inwestor planuje suwnicę, podwieszenia, pomosty technologiczne albo ciężkie maszyny, powinno to być znane możliwie wcześnie.

Suwnica wpływa na konstrukcję hali znacznie szerzej niż tylko przez belkę podsuwnicową. Pojawiają się obciążenia pionowe, poziome i dynamiczne, a także wymagania dotyczące przemieszczeń oraz dokładności toru jezdnego. W efekcie zmienia się praca słupów, fundamentów i całego układu przestrzennego. Dlatego przy takich obiektach warto korzystać z doświadczenia z podobnych realizacji, a szerzej ten temat omawialiśmy przy projekcie hali przemysłowej z suwnicami.

Antresole i urządzenia technologiczne także wymagają świadomego podejścia. Mogą wprowadzać lokalne obciążenia, drgania, mimośrody, potrzebę dodatkowych stężeń lub konstrukcji wsporczych. Jeżeli zostaną zaplanowane dopiero po wykonaniu głównego projektu hali, ich wprowadzenie może być trudniejsze i droższe. Dobrze przygotowany projekt hali stalowej powinien przewidywać takie elementy albo przynajmniej określać, jakie rezerwy i ograniczenia należy przyjąć.

Przy nietypowych założeniach warto skonsultować układ hali przed zamknięciem koncepcji — szczególnie jeśli obiekt ma mieć suwnice, antresole, ciężkie urządzenia albo możliwość rozbudowy. Wczesna analiza może ograniczyć ryzyko zmian, które później będą kosztowne i trudne do wdrożenia.

3.5. Rodzaj obudowy i wymagania przeciwpożarowe

Rodzaj obudowy wpływa zarówno na koszt, jak i na rozwiązania konstrukcyjne. Płyty warstwowe, blacha-wełna-blacha, kasety, elewacje specjalne, świetliki, pasma doświetlające i detale cokołów wymagają odpowiedniego układu rygli, słupków, podkonstrukcji i mocowań. Dlatego projekt hali stalowej powinien być skoordynowany z obudową, a nie tworzony w oderwaniu od niej.

Obudowa wpływa również na obciążenia i pracę konstrukcji. Jej ciężar, sposób mocowania, układ płyt, lokalizacja otworów i wymagania eksploatacyjne mogą zmieniać detale stalowe oraz geometrię elementów drugorzędnych. Jeżeli obudowa zostanie potraktowana zbyt ogólnie, na etapie wykonawstwa mogą pojawić się dodatkowe podkonstrukcje, nietypowe docinki i kolizje przy bramach lub narożnikach. Szerzej pisaliśmy o tym w artykule o obudowie hali przemysłowej.

Wymagania przeciwpożarowe także mogą wpływać na konstrukcję i koszt. Klasa odporności pożarowej, sposób użytkowania hali, strefy pożarowe, zabezpieczenia elementów stalowych i wymagania dotyczące oddzielenia pożarowego powinny być analizowane już na etapie koncepcji. Jeśli okaże się późno, że część elementów wymaga dodatkowych zabezpieczeń lub zmiany rozwiązania, może to wpłynąć na koszt i harmonogram.

3.6. Warunki gruntowe i sposób posadowienia

Warunki gruntowe mają bezpośredni wpływ na projekt hali stalowej, choć często są analizowane dopiero wtedy, gdy koncepcja konstrukcji jest już dość mocno rozwinięta. To błąd, ponieważ słabe grunty, wysoki poziom wody, nasypy niekontrolowane albo duże różnice warstw mogą znacząco zmienić koszt fundamentów. W niektórych przypadkach trzeba rozważyć wymianę gruntu, wzmocnienie podłoża lub posadowienie pośrednie.

Sposób posadowienia zależy nie tylko od reakcji pionowych. W halach stalowych znaczenie mają też siły poziome, momenty w podstawach słupów, odrywanie, układ stężeń i wpływ suwnic lub technologii. To powoduje, że fundamenty nie powinny być projektowane jako osobny dodatek do konstrukcji, ale jako część całego układu nośnego. Więcej na ten temat znajdziesz w artykule fundamenty pod konstrukcję stalową.

Dobre rozpoznanie gruntu pozwala uniknąć dwóch skrajności: niedowymiarowania fundamentów oraz niepotrzebnego przewymiarowania „na wszelki wypadek”. Oba przypadki są niekorzystne dla inwestora. Pierwszy zwiększa ryzyko problemów technicznych, drugi podnosi koszt betonu, zbrojenia i robót ziemnych. Dlatego projekt hali stalowej warto analizować razem z informacjami geotechnicznymi możliwie wcześnie.

3.7. Możliwość rozbudowy hali w przyszłości

Możliwość rozbudowy hali to decyzja, którą warto podjąć już na początku. Jeśli inwestor zakłada, że obiekt może zostać wydłużony, poszerzony albo połączony z kolejną halą, projekt hali stalowej powinien uwzględniać taki scenariusz. Nie oznacza to automatycznie projektowania wszystkiego z dużym zapasem, ale wymaga świadomego określenia, gdzie rozbudowa będzie możliwa i jakie elementy mogą ją utrudnić.

Rozbudowa wpływa na układ słupów, stężeń, dylatacji, obudowy, fundamentów, odwodnienia i komunikacji. Jeżeli hala zostanie zaprojektowana bez myślenia o przyszłości, późniejsza rozbudowa może wymagać kosztownych przeróbek albo ograniczeń funkcjonalnych. Czasami wystarczy odpowiednio zaplanować ścianę szczytową, układ stężeń albo rezerwę w instalacjach, aby w przyszłości uniknąć dużych problemów.

Nie każda inwestycja wymaga przygotowania pod rozbudowę. Jeśli obiekt ma jasno określoną funkcję i nie przewiduje się zmian, dodatkowe rezerwy mogą nie mieć uzasadnienia ekonomicznego. Jednak decyzja powinna być świadoma. Dobry projekt hali stalowej powinien jasno wskazać, czy rozbudowa jest realna, które kierunki są najkorzystniejsze i jakie konsekwencje będzie miała taka możliwość dla kosztu początkowego.

W praktyce najlepszy projekt to taki, który odpowiada na aktualne potrzeby, ale nie zamyka inwestorowi rozsądnych opcji na przyszłość. Szczególnie przy obiektach magazynowych i produkcyjnych możliwość rozbudowy może być istotna, bo rozwój firmy często wymusza zmianę układu, powiększenie powierzchni albo dostosowanie hali do nowych procesów.

4. Najczęstsze błędy przy zamawianiu projektu hali stalowej

Zamawiając projekt hali stalowej, łatwo skupić się wyłącznie na cenie dokumentacji i pominąć pytania, które później mają dużo większy wpływ na koszt budowy. Problemem nie jest samo porównywanie ofert, ale porównywanie ich bez zrozumienia zakresu, założeń i odpowiedzialności projektowej. W praktyce dwa projekty o podobnej nazwie mogą obejmować zupełnie inny poziom szczegółowości. Dlatego projekt hali stalowej warto zamawiać nie tylko jako „rysunki i obliczenia”, ale jako przemyślany zakres dopasowany do inwestycji, wykonawstwa i późniejszego użytkowania obiektu.

4.1. Pytanie o cenę projektu bez określenia zakresu

Najczęstszym błędem jest pytanie o cenę projektu bez określenia, co dokładnie ma zostać wykonane. Samo zdanie „potrzebuję projektu hali stalowej” nie wystarcza do rzetelnej wyceny. Inaczej wycenia się projekt techniczny, inaczej projekt wykonawczy, inaczej dokumentację warsztatową, a jeszcze inaczej analizę wariantową lub optymalizację istniejącej koncepcji. Jeżeli zakres nie zostanie opisany, oferty mogą być pozornie porównywalne, ale w praktyce dotyczyć zupełnie innych usług.

Warto już na początku ustalić, czy projekt hali stalowej ma służyć przede wszystkim do spełnienia wymagań formalnych, do dalszej koordynacji międzybranżowej, do wykonania obiektu, do pracy wytwórni konstrukcji stalowej czy do porównania wariantów kosztowych. Każdy z tych celów wymaga innego poziomu szczegółowości. Jeżeli inwestor porówna tylko końcową cenę, może wybrać ofertę tańszą, ale niewystarczającą dla realnych potrzeb budowy.

Niedookreślony zakres często prowadzi do dopłat, opóźnień albo frustracji po obu stronach. Inwestor zakłada, że pewne elementy są „oczywiste”, a projektant przyjmuje, że nie były objęte zakresem. Dotyczy to szczególnie detali połączeń, zestawień stali, koordynacji z fundamentami, rysunków wykonawczych, dokumentacji warsztatowej i wsparcia na etapie budowy. Dlatego przed wyceną warto jasno ustalić oczekiwany efekt końcowy.

Dobrym rozwiązaniem jest przesłanie podstawowych informacji o inwestycji i opisanie, do czego dokumentacja ma być wykorzystana. Jeżeli nie wiesz, jaki zakres będzie potrzebny, możesz opisać planowany obiekt przez zakładkę kontakt. Wtedy łatwiej ocenić, czy potrzebny będzie sam projekt techniczny, projekt wykonawczy, warsztatowy czy szersze wsparcie przy koncepcji.

4.2. Brak danych o obciążeniach, technologii i sposobie użytkowania

Drugim częstym błędem jest zamawianie projektu bez przekazania pełnych informacji o sposobie użytkowania hali. Projekt hali stalowej musi uwzględniać nie tylko wymiary obiektu, ale również obciążenia, technologię, suwnice, regały, bramy, instalacje, posadzkę, urządzenia i możliwe zmiany w przyszłości. Jeżeli tych danych brakuje, projektant musi przyjąć założenia zastępcze, które mogą później okazać się nietrafione.

Szczególnie ryzykowne jest pominięcie obciążeń technologicznych. Ciężkie maszyny, podwieszenia, kanały, zbiorniki, regały wysokiego składowania, instalacje przemysłowe lub antresole mogą wpływać na konstrukcję dużo bardziej niż standardowe obciążenia użytkowe. Jeśli takie elementy pojawią się dopiero po wykonaniu projektu, konieczne mogą być zmiany w słupach, ryglach, stężeniach, fundamentach albo posadzce.

Podobnie jest z suwnicami. Nawet jeśli inwestor planuje suwnicę „dopiero kiedyś”, warto powiedzieć o tym na początku. Hala przygotowana pod przyszłą suwnicę może wymagać innych słupów, fundamentów, stężeń i wysokości użytkowej. Jeżeli taka informacja pojawi się za późno, projekt hali stalowej może nie przewidywać rezerw potrzebnych do bezpiecznego montażu urządzenia w przyszłości.

Brak danych o użytkowaniu prowadzi często do dwóch skrajności. Projektant może zaprojektować konstrukcję zbyt słabą dla rzeczywistych potrzeb albo zbyt zachowawczą, czyli droższą niż konieczne. Oba warianty są niekorzystne. Dlatego przy zamawianiu projektu warto przekazać możliwie dużo informacji o funkcji hali, nawet jeśli część z nich jest jeszcze wstępna.

4.3. Traktowanie projektu technicznego jako pełnej dokumentacji wykonawczej

Kolejny błąd polega na traktowaniu projektu technicznego jako dokumentacji wystarczającej do sprawnego wykonania całej hali. Projekt techniczny jest ważnym elementem projektu budowlanego, ale jego zakres i cel nie zawsze odpowiadają potrzebom wykonawcy, wytwórni konstrukcji stalowej czy ekipy montażowej. Projekt hali stalowej przeznaczony do realizacji często wymaga większej szczegółowości niż dokumentacja przygotowana wyłącznie do spełnienia wymagań formalnych.

W praktyce wykonawca potrzebuje jasnych detali połączeń, układu śrub, spoin, blach, stężeń, kotew, podstaw słupów, zestawień elementów i informacji montażowych. Jeżeli dokumentacja jest zbyt ogólna, pytania pojawią się dopiero na budowie albo w wytwórni. To może prowadzić do przestojów, rozwiązań zamiennych, korekt i niepotrzebnych sporów o zakres.

Warto pamiętać, że przepisy dotyczące projektu budowlanego określają zakres i formę jego poszczególnych części, w tym projektu technicznego, ale nie oznacza to automatycznie, że taki zakres zawsze wystarczy jako pełna dokumentacja wykonawcza dla każdej inwestycji. Aktualny tekst jednolity rozporządzenia w sprawie szczegółowego zakresu i formy projektu budowlanego można znaleźć w ISAP jako Dz.U. 2022 poz. 1679, a pierwotny akt to Dz.U. 2020 poz. 1609. Zobacz akt w ISAP.

Dlatego już przy zamawianiu projektu warto ustalić, czy potrzebny będzie także projekt wykonawczy hali stalowej albo dokumentacja warsztatowa. Jeżeli obiekt jest prosty, zakres może być mniejszy. Jeżeli jednak hala ma suwnice, nietypowe połączenia, dużą liczbę elementów, wymagające detale albo istotne znaczenie harmonogramu, bardziej szczegółowa dokumentacja może ograniczyć ryzyko błędów i pytań na budowie.

4.4. Pomijanie koordynacji z instalacjami, posadzką i obudową

Projekt hali stalowej nie powinien powstawać w oderwaniu od instalacji, posadzki i obudowy. To jeden z najczęstszych powodów późniejszych kolizji. Konstrukcja może być poprawna obliczeniowo, ale jeśli nie została skoordynowana z wentylacją, ogrzewaniem, odwodnieniem, instalacjami technologicznymi, bramami, cokołami lub dylatacjami posadzki, problemy ujawnią się dopiero podczas realizacji.

Instalacje często wymagają przejść przez konstrukcję, podwieszeń, przestrzeni serwisowych i konkretnych tras. Jeżeli kanał wentylacyjny koliduje z ryglem, stężeniem albo płatwią, konieczna może być zmiana konstrukcji lub instalacji. Obie opcje generują koszty. W przypadku obiektów przemysłowych znaczenie mają także instalacje technologiczne, które potrafią wymagać indywidualnych podparć lub dodatkowych konstrukcji wsporczych.

Posadzka również musi być skoordynowana z konstrukcją. Dylatacje, odwodnienia liniowe, fundamenty słupów, kanały technologiczne, regały i trasy wózków powinny być analizowane razem. Jeżeli fundamenty słupów albo kotwy kolidują z układem posadzki, późniejsze poprawki mogą być trudne. Ten temat mocno łączy się z zagadnieniem fundamentów pod konstrukcję stalową, ponieważ fundamenty są miejscem styku konstrukcji, gruntu, posadzki i instalacji.

Obudowa hali także nie jest tylko „dodatkiem po konstrukcji”. Układ płyt warstwowych, cokołów, bram, świetlików, pasm doświetlających, rygli ściennych i detali narożnych powinien być spójny z konstrukcją stalową. Jeśli koordynacja zostanie pominięta, mogą pojawić się dodatkowe podkonstrukcje, nietypowe docinki i rozwiązania zamienne. Dlatego przy bardziej wymagających inwestycjach pomocne może być projektowanie w modelu 3D i podejście opisane w artykule o BIM w projektowaniu konstrukcji.

4.5. Wybór najtańszego rozwiązania bez analizy kosztu budowy

Wybór najtańszej oferty projektowej bez analizy całego kosztu budowy może okazać się pozorną oszczędnością. Projekt hali stalowej jest niewielką częścią budżetu inwestycji, ale decyzje projektowe wpływają na znacznie większe koszty: stal, beton, zbrojenie, obudowę, montaż, transport, pracę wytwórni i harmonogram. Tani projekt może więc finalnie prowadzić do droższej realizacji.

Najtańsze rozwiązanie często oznacza ograniczony zakres analizy, mniej czasu na warianty, mniej dopracowane detale albo brak głębszej koordynacji. Nie zawsze tak jest, ale przy porównywaniu ofert warto sprawdzić, co dokładnie zawiera cena. Jeżeli tańszy projekt nie obejmuje elementów, które później będą potrzebne wykonawcy, inwestor może zapłacić za nie później — w formie dopłat, zmian, pytań z budowy albo większego kosztu wykonania.

Trzeba też odróżnić tani projekt od dobrze zoptymalizowanego projektu. Optymalizacja polega na świadomym ograniczaniu niepotrzebnych kosztów, a nie na skracaniu analizy i upraszczaniu dokumentacji. Dobry projekt hali stalowej może kosztować więcej na etapie projektowania, ale pomóc ograniczyć masę stali, uprościć montaż, zmniejszyć liczbę kolizji i lepiej dobrać zakres dokumentacji. O tym, dlaczego pozornie tańsze rozwiązanie bywa droższe w praktyce, pisaliśmy również w artykule tańszy projekt konstrukcji hali – dlaczego może kosztować więcej.

Dlatego przy wyborze projektanta warto pytać nie tylko o cenę, ale też o zakres, doświadczenie, sposób koordynacji, podejście do optymalizacji i możliwość wsparcia na kolejnych etapach. W inwestycji budowlanej najtańsza decyzja na początku nie zawsze oznacza najniższy koszt na końcu. Czasami lepiej zapłacić więcej za projekt, który ogranicza ryzyko błędów i daje wykonawcy bardziej czytelną podstawę do realizacji.

Nie wiesz, jaki zakres dokumentacji będzie potrzebny? Opisz planowaną halę, jej przeznaczenie i etap inwestycji. J-PROJECT pomoże dobrać rozsądny zakres projektu hali stalowej.

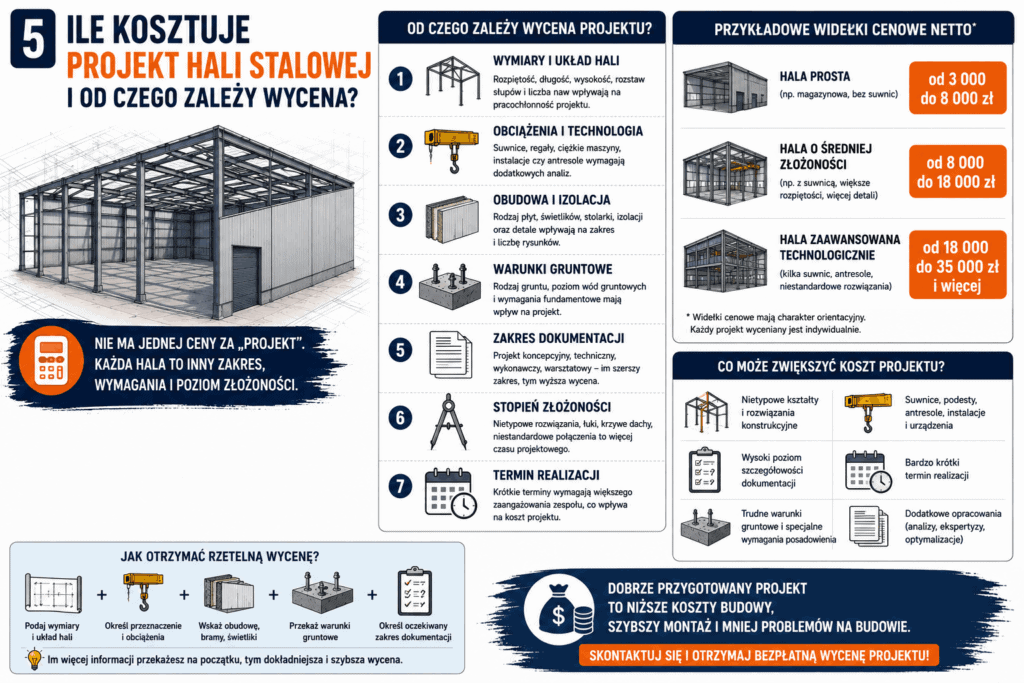

5. Ile kosztuje projekt hali stalowej i od czego zależy wycena?

Pytanie o to, ile kosztuje projekt hali stalowej, jest naturalne, ale bez określenia zakresu i podstawowych założeń trudno udzielić rzetelnej odpowiedzi. Cena projektu zależy nie tylko od powierzchni hali, ale również od jej funkcji, układu konstrukcyjnego, obciążeń, stopnia skomplikowania, oczekiwanego poziomu dokumentacji i zakresu odpowiedzialności projektanta. Inaczej wycenia się prostą halę magazynową, inaczej halę produkcyjną z suwnicą, a jeszcze inaczej obiekt z antresolami, technologią przemysłową i pełną dokumentacją warsztatową. Dlatego projekt hali stalowej powinien być wyceniany na podstawie konkretnych danych, a nie wyłącznie metrażu.

5.1. Dlaczego nie da się rzetelnie wycenić projektu tylko po metrażu?

Metraż hali jest ważną informacją, ale sam w sobie nie mówi wystarczająco dużo o pracochłonności projektu. Dwie hale o powierzchni 1000 m² mogą różnić się zakresem prac wielokrotnie. Jedna może być prostym magazynem o regularnej siatce słupów, a druga halą produkcyjną z suwnicą, dużymi bramami, nietypową technologią, wymagającymi fundamentami i koniecznością szczegółowej koordynacji z instalacjami. W obu przypadkach projekt hali stalowej będzie miał zupełnie inny poziom trudności.

Powierzchnia nie pokazuje również rozpiętości, wysokości, obciążeń, wymagań użytkowych ani sposobu montażu. Hala niska, regularna i powtarzalna może być prostsza projektowo niż mniejszy, ale nietypowy obiekt z dużymi otworami, słupami usuwanymi z osi, konstrukcją wsporczą pod urządzenia albo wymaganiami przeciwpożarowymi. Dlatego wycena wyłącznie „od metra” może prowadzić do błędnych oczekiwań po stronie inwestora i projektanta.

Na cenę wpływa także etap inwestycji. Inaczej wygląda wycena, gdy trzeba dopiero pomóc w koncepcji i przeanalizować warianty, a inaczej gdy inwestor ma już kompletną architekturę, dane geotechniczne, założenia technologiczne i jasno określony zakres dokumentacji. Im mniej danych na początku, tym więcej czasu trzeba poświęcić na doprecyzowanie założeń. W praktyce dobrze opisany projekt hali stalowej można wycenić szybciej i precyzyjniej.

Dlatego przy zapytaniu warto przesłać nie tylko powierzchnię, ale również przeznaczenie obiektu, orientacyjne wymiary, lokalizację, wysokość, informacje o suwnicach, bramach, obudowie, posadzce i oczekiwanym zakresie dokumentacji. Jeśli nie masz jeszcze wszystkich danych, nadal można rozpocząć rozmowę, ale warto mieć świadomość, że początkowa wycena może wymagać doprecyzowania.

5.2. Co wpływa na pracochłonność projektu konstrukcji?

Na pracochłonność projektu konstrukcji wpływa przede wszystkim stopień skomplikowania obiektu. Regularna hala o prostym układzie ram, bez suwnic, bez nietypowych obciążeń i bez skomplikowanej technologii jest zupełnie innym zadaniem niż hala produkcyjna z dużymi siłami poziomymi, wieloma instalacjami, antresolami, pomostami i indywidualnymi detalami. W drugim przypadku projekt hali stalowej wymaga więcej analiz, koordynacji i sprawdzeń.

Duże znaczenie mają obciążenia. Standardowe oddziaływania od śniegu, wiatru i ciężaru własnego to tylko część zagadnienia. W obiektach przemysłowych pojawiają się obciążenia technologiczne, suwnice, podwieszenia, drgania, urządzenia, lokalne siły poziome i wymagania użytkowe. Projektowanie konstrukcji stalowych odbywa się m.in. w oparciu o Eurokody, w tym normy dotyczące oddziaływań i konstrukcji stalowych, które PKN opisuje w zestawieniu dotyczącym Eurokodów.

Pracochłonność zwiększa także liczba branż wymagających koordynacji. Konstrukcja stalowa musi współpracować z fundamentami, posadzką, obudową, instalacjami, odwodnieniem, technologią i architekturą. Jeżeli projekt wymaga modelowania 3D, sprawdzania kolizji i bieżących uzgodnień międzybranżowych, zakres pracy jest większy niż przy prostym, powtarzalnym obiekcie. Z drugiej strony taka koordynacja może ograniczyć kosztowne błędy na budowie, o czym szerzej pisaliśmy przy temacie BIM w projektowaniu konstrukcji.

Znaczenie ma też poziom optymalizacji. Jeśli inwestor oczekuje porównania kilku wariantów, wstępnej oceny masy stali, analizy różnych rozstawów słupów albo sprawdzenia wpływu schematu statycznego na fundamenty i montaż, projekt wymaga więcej pracy. Taka analiza może jednak pomóc ograniczyć koszt budowy. Dobrze przygotowany projekt hali stalowej nie powinien być oceniany wyłącznie przez cenę dokumentacji, ale również przez wpływ decyzji projektowych na późniejszą realizację.

5.3. Projekt techniczny, wykonawczy i warsztatowy – różnice w zakresie

Cena projektu zależy mocno od tego, jaki zakres dokumentacji ma zostać przygotowany. Projekt hali stalowej może obejmować różne etapy: projekt techniczny, projekt wykonawczy, dokumentację warsztatową, analizę wariantową, optymalizację lub wsparcie przy koordynacji międzybranżowej. Każdy z tych zakresów ma inny cel i inną pracochłonność.

Projekt techniczny określa podstawowe rozwiązania konstrukcyjne, obliczenia, schematy, materiały i główne wymagania techniczne. Jest ważny z punktu widzenia procesu projektowego, ale nie zawsze wystarcza do sprawnej realizacji obiektu. Przy prostych halach może być dobrym punktem wyjścia, ale przy bardziej wymagających inwestycjach wykonawca często potrzebuje dokładniejszych rysunków i detali. Więcej na ten temat omawialiśmy w artykule projekt techniczny konstrukcji.

Projekt wykonawczy doprecyzowuje rozwiązania potrzebne na budowie. Pokazuje detale połączeń, stężenia, podstawy słupów, kotwy, wymagania montażowe, zestawienia i powiązania z innymi elementami obiektu. To właśnie ten zakres często ogranicza liczbę pytań wykonawcy i zmniejsza ryzyko improwizacji na budowie. Dlatego projekt hali stalowej przeznaczony do realizacji powinien mieć zakres dopasowany do stopnia skomplikowania inwestycji, a nie tylko do minimalnych wymagań formalnych.

Projekt warsztatowy jest jeszcze bardziej szczegółowy i służy przede wszystkim wytwórni konstrukcji stalowej. Obejmuje elementy potrzebne do produkcji: pojedyncze części, otwory, blachy, spoiny, śruby, oznaczenia, zestawienia i podział elementów. Taka dokumentacja jest szczególnie przydatna przy większych halach, obiektach przemysłowych, nietypowych połączeniach lub wtedy, gdy inwestorowi zależy na sprawnej prefabrykacji i montażu. Zakres dokumentacji warto więc ustalić przed wyceną, bo „projekt hali” może oznaczać bardzo różne opracowania.

5.4. Kiedy warto zapłacić więcej za dokładniejszą dokumentację?

Warto zapłacić więcej za dokładniejszą dokumentację wtedy, gdy jej brak może wygenerować większe koszty na budowie. Dotyczy to szczególnie hal przemysłowych, obiektów z suwnicami, dużych magazynów, konstrukcji z nietypowymi detalami, obiektów z dużą liczbą instalacji albo inwestycji z napiętym harmonogramem. W takich przypadkach bardziej szczegółowy projekt hali stalowej może ograniczyć liczbę pytań, zmian i przestojów.

Dokładniejsza dokumentacja jest też ważna wtedy, gdy konstrukcja ma trafić do wytwórni i montażu w określonym terminie. Im mniej niejasności w rysunkach, tym łatwiej przygotować elementy, zamówić materiał, wykonać połączenia i zaplanować roboty. Każda rozbieżność między projektem, warsztatem, fundamentami i montażem może opóźnić realizację. Dlatego przy bardziej wymagających obiektach oszczędność na dokumentacji może być pozorna.

Nie oznacza to jednak, że zawsze trzeba zamawiać najbardziej rozbudowany zakres. Prosta hala o powtarzalnym układzie może nie wymagać tak szczegółowej dokumentacji jak obiekt przemysłowy z suwnicą i technologią. Kluczowe jest dobranie zakresu do realnych potrzeb. Dobry projekt hali stalowej powinien być wystarczająco szczegółowy, ale nie przesadnie rozbudowany tam, gdzie nie daje to inwestorowi realnej wartości.

W J-PROJECT pomagamy dobrać zakres dokumentacji do inwestycji, a nie do jednego sztywnego schematu. Czasami najważniejsza będzie analiza koncepcji i wariantów, czasami projekt wykonawczy, a czasami dokumentacja warsztatowa dla wytwórni. Jeżeli chcesz sprawdzić, jaki zakres będzie rozsądny dla Twojej hali, możesz przejść do zakładki oferta albo opisać inwestycję przez formularz kontaktowy.

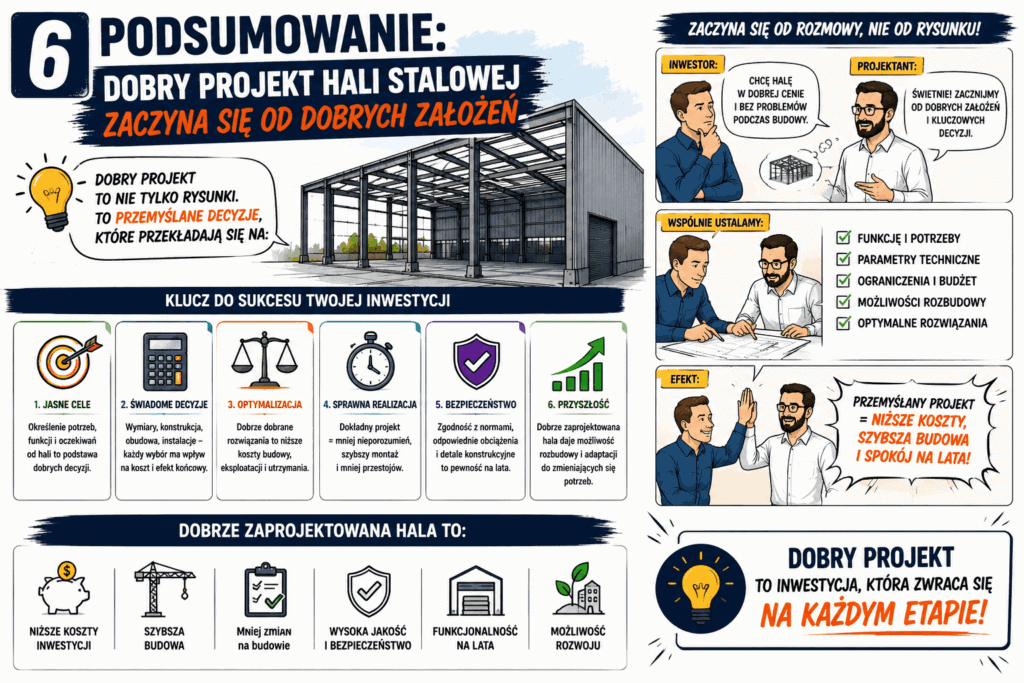

6. Podsumowanie: dobry projekt hali stalowej zaczyna się od dobrych założeń

Dobry projekt hali stalowej zaczyna się nie od wyboru profili, ale od dobrze opisanych założeń inwestycji. To one decydują o tym, czy konstrukcja będzie prosta, ekonomiczna i wygodna w realizacji, czy już na starcie zacznie generować niepotrzebne ograniczenia. Przeznaczenie hali, układ słupów, wysokość, bramy, obciążenia technologiczne, fundamenty, obudowa i zakres dokumentacji powinny być analizowane możliwie wcześnie. Dzięki temu projekt hali stalowej może realnie pomóc w ograniczeniu kosztów, a nie tylko spełnić formalny obowiązek wykonania dokumentacji.

6.1. Co przygotować przed kontaktem z biurem projektowym?

Przed kontaktem z biurem projektowym warto przygotować krótki opis planowanej inwestycji. Najważniejsze informacje to orientacyjne wymiary hali, lokalizacja, planowane przeznaczenie, wysokość użytkowa, rodzaj obudowy, układ bram, ewentualne suwnice, antresole, regały, urządzenia technologiczne oraz oczekiwany zakres dokumentacji. Im więcej danych zostanie przekazanych na początku, tym łatwiej ocenić, jaki projekt hali stalowej będzie rzeczywiście potrzebny.

Nie trzeba mieć od razu kompletnej dokumentacji. Na początku wystarczy często szkic, rzut koncepcyjny, opis potrzeb, warunki zabudowy, założenia technologiczne albo informacja o oczekiwanym sposobie użytkowania obiektu. Ważne jest jednak, aby nie ograniczać zapytania wyłącznie do metrażu. Sama powierzchnia nie mówi jeszcze, czy hala będzie prosta, typowa, czy wymaga bardziej zaawansowanej analizy konstrukcyjnej.

Warto też określić, na jakim etapie znajduje się inwestycja. Inaczej wygląda rozmowa, gdy inwestor dopiero rozważa budowę hali, inaczej gdy istnieje koncepcja architektoniczna, a jeszcze inaczej, gdy trzeba przygotować dokumentację wykonawczą lub zoptymalizować już istniejące rozwiązanie. Dobrze opisany etap inwestycji pozwala dobrać zakres prac i uniknąć nieporozumień.

Jeżeli nie wiesz, jakie informacje będą potrzebne, możesz zacząć od prostego opisu inwestycji w zakładce kontakt. Na tej podstawie można określić, czy potrzebny będzie projekt techniczny, wykonawczy, warsztatowy, analiza wariantowa czy wstępna konsultacja koncepcyjna.

6.2. Kiedy warto zrobić analizę wariantową?

Analizę wariantową warto zrobić wtedy, gdy kilka decyzji projektowych może znacząco wpłynąć na koszt budowy. Dotyczy to szczególnie hal o większych rozpiętościach, obiektów produkcyjnych, hal z suwnicami, konstrukcji z nietypową obudową, dużymi bramami, antresolami lub możliwością rozbudowy w przyszłości. W takich przypadkach projekt hali stalowej może zostać rozwiązany na kilka sposobów, a każdy wariant może oznaczać inny koszt stali, fundamentów, montażu i wykonawstwa.

Analiza wariantowa nie musi oznaczać bardzo rozbudowanego opracowania. Czasami wystarczy porównanie kilku układów konstrukcyjnych, rozstawów słupów, schematów stężeń albo sposobów zamocowania słupów. Już takie sprawdzenie może pokazać, czy pierwotna koncepcja jest racjonalna, czy warto ją zmienić, zanim powstaną szczegółowe rysunki.

Warto pamiętać, że najtańszy wariant nie zawsze oznacza najmniejszą masę stali. Czasami rozwiązanie lżejsze jest trudniejsze do wykonania, wymaga bardziej skomplikowanych połączeń, większej liczby operacji w wytwórni albo trudniejszego montażu. Dlatego analiza powinna obejmować cały układ: konstrukcję stalową, fundamenty, obudowę, montaż i późniejsze użytkowanie. Takie podejście jest spójne z tematem optymalizacji konstrukcji stalowych, gdzie rzeczywiste oszczędności wynikają z pracy całego układu, a nie tylko z redukcji przekrojów.

Analiza wariantowa jest szczególnie opłacalna na początku inwestycji. Im wcześniej zostanie wykonana, tym łatwiej wprowadzić zmiany bez wpływu na pozwolenia, architekturę, instalacje i kosztorys. Na późniejszym etapie każda korekta może być bardziej czasochłonna i kosztowna.

6.3. Jak J-PROJECT może pomóc przy projekcie hali stalowej?

J-PROJECT może pomóc przy projekcie hali stalowej od etapu koncepcji aż po dokumentację potrzebną do realizacji. W zależności od potrzeb inwestycji możemy wesprzeć inwestora, architekta, generalnego wykonawcę lub firmę wykonawczą w analizie układu konstrukcyjnego, doborze schematu pracy hali, optymalizacji konstrukcji, przygotowaniu dokumentacji technicznej, wykonawczej lub warsztatowej.

W praktyce oznacza to, że projekt hali stalowej może zostać opracowany nie tylko jako zestaw rysunków i obliczeń, ale jako przemyślany proces ograniczania ryzyka. Analizujemy wpływ rozstawu słupów, stężeń, fundamentów, obudowy, suwnic, technologii, montażu i zakresu dokumentacji na koszt całej inwestycji. Dzięki temu łatwiej uniknąć sytuacji, w której pozornie tanie rozwiązanie okazuje się droższe na etapie budowy.

W J-PROJECT duży nacisk kładziemy na praktyczne podejście do projektowania. Ważne są dla nas bezpieczeństwo, optymalizacja, czytelność dokumentacji i terminowość. Więcej o sposobie pracy firmy możesz przeczytać w zakładce o nas, a zakres usług znajdziesz w sekcji oferta.

Jeżeli planujesz budowę hali i chcesz sprawdzić, jaki zakres projektu będzie najlepszy dla Twojej inwestycji, warto skontaktować się już na etapie koncepcji. Dobrze przygotowany projekt hali stalowej może pomóc ograniczyć koszty, uprościć wykonawstwo i uniknąć problemów, które na budowie są zwykle znacznie droższe niż na etapie projektowania.

Planujesz budowę hali stalowej? Prześlij podstawowe informacje: wymiary, przeznaczenie, lokalizację, suwnice, bramy, obudowę i oczekiwany zakres dokumentacji. J-PROJECT pomoże dobrać racjonalny zakres projektu.
