Projekt hali produkcyjnej: praktyczny przewodnik inwestora

Projekt hali produkcyjnej powinien zaczynać się od zrozumienia procesu, a nie od narysowania obudowy budynku. Układ maszyn, kolejność operacji, transport materiałów, wymagane media, sposób serwisowania urządzeń i planowana rozbudowa wpływają jednocześnie na architekturę, konstrukcję, instalacje, ochronę przeciwpożarową oraz zagospodarowanie terenu. Jeżeli te informacje pojawią się zbyt późno, pozornie niewielkie przesunięcie linii technologicznej może wymusić zmianę słupów, fundamentów, tras instalacyjnych, bram albo dróg wewnętrznych.

Dlatego dobry projekt hali produkcyjnej nie jest wyłącznie projektem konstrukcji stalowej lub żelbetowej. To skoordynowana dokumentacja całej inwestycji, której zakres powinien odpowiadać zarówno wymaganiom formalnym, jak i potrzebom wykonawcy, dostawców technologii oraz przyszłych użytkowników zakładu. Inwestor powinien przy tym odróżniać ustawowe części projektu budowlanego od koncepcji, rysunków wykonawczych i opracowań warsztatowych przygotowywanych na potrzeby realizacji.

Najwięcej kosztownych korekt powstaje zwykle nie dlatego, że projektant nie zna sposobu obliczania konstrukcji, lecz dlatego, że w odpowiednim momencie zabrakło decyzji lub wiarygodnych danych. Niepotwierdzona masa maszyny, robocza lokalizacja urządzenia, nieustalony sposób składowania albo brak informacji o przyszłej linii mogą mieć konsekwencje w kilku branżach. Projekt hali produkcyjnej warto więc traktować jako uporządkowany proces zamykania decyzji, a nie jednorazowe zamówienie zestawu rysunków.

W tym przewodniku pokazujemy, jakie informacje przekazać projektantom, jak uporządkować zakres dokumentacji i na których decyzjach nie warto oszczędzać czasu. Materiał ma charakter praktyczny, ale nie zastępuje analizy konkretnej działki, technologii ani wymagań formalnych właściwych dla danej inwestycji. Aktualne brzmienie przepisów należy sprawdzić przed rozpoczęciem postępowania.

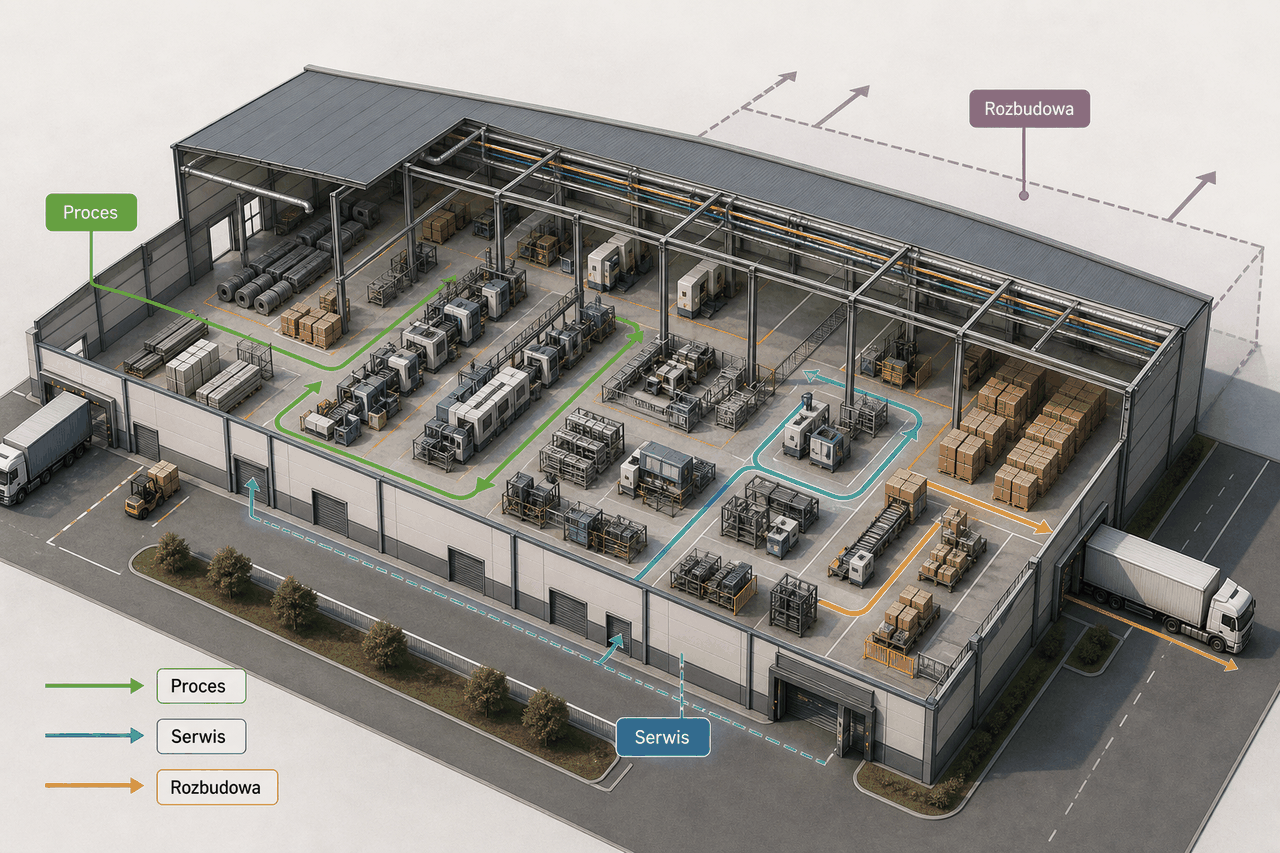

Projekt hali produkcyjnej – od technologii zakładu do spójnej dokumentacji

Punktem wyjścia powinien być opis tego, co rzeczywiście będzie działo się w zakładzie. Samo stwierdzenie, że potrzebna jest hala o określonej powierzchni, nie wystarcza do racjonalnego ukształtowania budynku. Projektanci muszą wiedzieć, gdzie przyjeżdża surowiec, jak jest przyjmowany i kontrolowany, przez jakie operacje przechodzi, gdzie powstają bufory, w jaki sposób odbierany jest gotowy wyrób oraz którędy usuwane są odpady. Dopiero na tej podstawie projekt hali produkcyjnej może odpowiadać rzeczywistemu procesowi.

Założenia funkcjonalno-użytkowe jako robocza mapa inwestycji

Założenia funkcjonalno-użytkowe nie powinny być jedynie listą pomieszczeń z powierzchniami. W praktyce przydatniejsza jest mapa powiązań między strefą przyjęcia dostaw, magazynem surowca, produkcją, kontrolą jakości, pakowaniem, magazynem wyrobów i wysyłką. Osobno trzeba uwzględnić zaplecze pracownicze, pomieszczenia techniczne, utrzymanie ruchu, składowanie części zamiennych oraz miejsca przeznaczone do czyszczenia i konserwacji.

Warto rozdzielić przepływy surowców, półproduktów, wyrobów, pracowników, gości, pojazdów i odpadów. Nie zawsze można je całkowicie odseparować, ale ich świadome rozplanowanie pomaga ograniczyć kolizje i zbędny transport wewnętrzny. Projekt hali produkcyjnej powinien uwzględniać także operacje sporadyczne: wymianę dużego podzespołu, dostawę ponadgabarytowego urządzenia, okresowy remont albo awaryjne wyprowadzenie sprzętu.

Jeżeli zakład łączy produkcję z intensywnym magazynowaniem, przydatne może być porównanie wymagań obiektu produkcyjnego z zasadami opisanymi w przewodniku dotyczącym projektu hali magazynowej. Oba typy obiektów korzystają z podobnych rozwiązań budowlanych, lecz inaczej rozkładają się w nich priorytety technologiczne i instalacyjne.

Dane maszyn muszą wykraczać poza ich gabaryty

Rzut urządzenia jest dopiero początkiem. Dla każdej istotnej maszyny należy zebrać gabaryty transportowe i robocze, masę, położenie środka ciężkości, punkty podparcia, oddziaływania statyczne i dynamiczne, wymagania dotyczące fundamentu oraz dopuszczalne przemieszczenia podłoża. Potrzebne są też informacje o mediach, emisjach, odciągach, odwodnieniu, temperaturze pracy i wymaganej przestrzeni serwisowej.

W dokumentacji wejściowej dobrze jest odróżnić dane potwierdzone przez dostawcę od założeń roboczych. Jeśli maszyna nie została jeszcze wybrana, projekt hali produkcyjnej może powstawać na podstawie wariantu referencyjnego lub uzgodnionej rezerwy, lecz zespół powinien jasno wiedzieć, że nie są to dane ostateczne. Trzeba również ustalić termin ich zamknięcia. W przeciwnym razie tymczasowe założenie może niepostrzeżenie stać się podstawą fundamentów, konstrukcji wsporczych i tras instalacyjnych.

• Geometria: obrys urządzenia, strefa pracy, otwieranie osłon, dojście serwisowe i droga wymiany części.
• Oddziaływania: masa, punkty przyłożenia obciążeń, drgania, siły poziome i warunki pracy przekazane przez dostawcę.
• Media: energia, woda, sprężone powietrze, wentylacja procesowa, odwodnienie i inne przyłącza właściwe dla technologii.
• Obsługa: stanowiska operatorów, kontrola jakości, uzupełnianie materiałów, czyszczenie i konserwacja.
• Logistyka: sposób dostarczenia urządzenia, montaż, rozruch, późniejszy demontaż lub wymiana.

Szerzej zależności te omawia poradnik o koordynacji konstrukcji z technologią hali. Warto sięgnąć do niego przed zamrożeniem układu funkcjonalnego, ponieważ właśnie wtedy zmiany są zwykle łatwiejsze do wprowadzenia niż po rozpoczęciu szczegółowego projektowania.

Siatka słupów i wysokość nie mogą powstawać w oderwaniu od procesu

Siatka konstrukcyjna wpływa na ustawienie linii, szerokość dróg transportowych, lokalizację regałów i możliwość późniejszej reorganizacji zakładu. Z kolei technologia może wymagać konkretnego położenia bram, otworów, stężeń, podestów, antresol albo konstrukcji wsporczych. Wysokość użytkową należy sprawdzać nie tylko przy posadzce, lecz również tam, gdzie pod dachem przecinają się instalacje, konstrukcja oraz urządzenia transportu bliskiego.

Projekt hali produkcyjnej powinien koordynować te elementy jako jeden układ. Przesunięcie słupa może poprawić przepływ, ale wpłynąć na konstrukcję dachu i fundamenty. Zmiana wysokości może ułatwić poprowadzenie instalacji, a jednocześnie zwiększyć powierzchnię obudowy i zmienić warunki montażu. Więcej o zależnościach między geometrią a układem nośnym zawiera materiał projekt hali stalowej – decyzje wpływające na koszt.

Rezerwa rozwojowa powinna mieć konkretną postać

Deklaracja, że hala ma umożliwiać rozbudowę, jest zbyt ogólna. Trzeba wskazać kierunek rozwoju, przewidywaną funkcję nowej części, miejsca przyszłych połączeń, możliwe otwory oraz wpływ rozbudowy na drogi, sieci i strefy logistyczne. Jeśli planowana jest dodatkowa linia, warto określić nie tylko wolną powierzchnię, ale też dostęp do mediów, transportu i obsługi technicznej.

Nie każda rezerwa musi zostać od razu wykonana. Czasem racjonalne będzie zachowanie miejsca, czasem przygotowanie określonych elementów, a w innym przypadku jedynie niedopuszczenie do rozwiązań blokujących przyszłą zmianę. Takie decyzje powinny wynikać z analizy, a nie z automatycznego przewymiarowania całego obiektu.

Zgodnie z ogólnymi zasadami wynikającymi z Prawa budowlanego projektant opracowuje projekt zgodnie z przepisami i zasadami wiedzy technicznej oraz zapewnia koordynację branżową. Z kolei warunki techniczne tworzą ramy dotyczące między innymi usytuowania, funkcji, konstrukcji, instalacji i bezpieczeństwa pożarowego. Szczegółowe rozwiązania trzeba jednak zawsze dobrać do konkretnego sposobu użytkowania obiektu.

Praktyczna zasada: zanim projekt hali produkcyjnej zostanie zamrożony, inwestor powinien umieć pokazać na jednym skoordynowanym układzie maszyny, przepływy, drogi serwisowe, instalacje główne, konstrukcję i kierunek przyszłej rozbudowy.

Jeżeli układ technologiczny jest jeszcze rozwijany, można wcześniej skonsultować jego wpływ na budynek z projektantem konstrukcji stalowych. Taka konsultacja nie zastępuje projektu, ale może ujawnić kolizje przed rozpoczęciem szczegółowych opracowań.

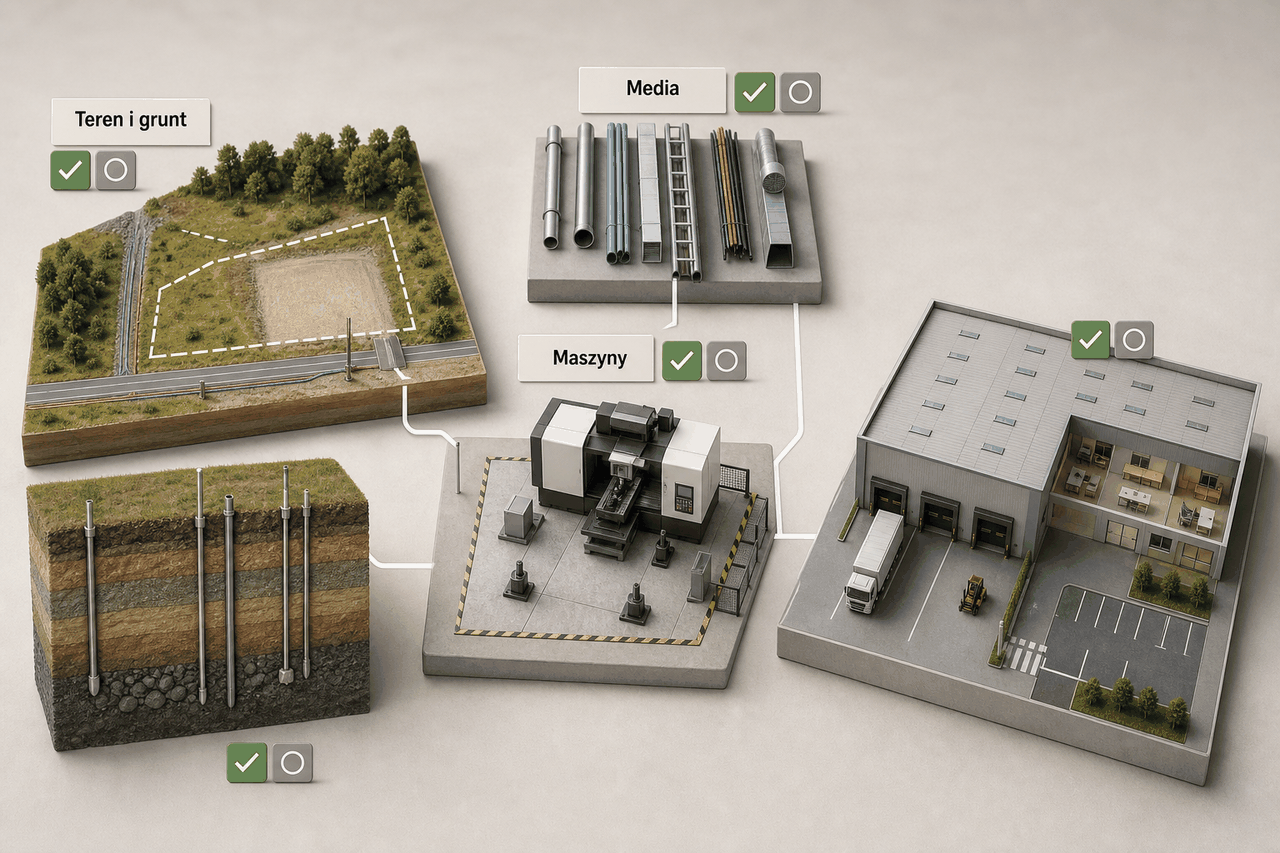

Jakie dane trzeba zebrać przed rozpoczęciem projektu hali?

Komplet danych wejściowych nie oznacza, że wszystkie decyzje muszą być znane pierwszego dnia. Oznacza natomiast, że zespół prowadzi ich listę, wskazuje właścicieli informacji i rozróżnia dane zatwierdzone od otwartych. Dzięki temu projekt hali produkcyjnej może być rozwijany etapami bez ukrywania ryzyka wynikającego z braków.

Informacje o terenie i ograniczeniach działki

Na początku należy zgromadzić aktualne materiały dotyczące nieruchomości oraz ustaleń planistycznych właściwych dla inwestycji. Potrzebne są informacje o granicach, istniejącej zabudowie, ukształtowaniu terenu, dostępie do drogi, uzbrojeniu i możliwych kolizjach. Znaczenie może mieć również dotychczasowy sposób użytkowania działki, istniejące sieci, obiekty przeznaczone do rozbiórki oraz relacje wysokościowe między halą, placami i drogami.

Nie należy zakładać, że każda hala wymaga identycznego zestawu decyzji, uzgodnień albo opracowań środowiskowych. Zakres formalny zależy od parametrów inwestycji, lokalizacji, oddziaływania i rodzaju procesu. Wcześnie wykonana analiza terenu pozwala jednak sprawdzić, czy założona powierzchnia zabudowy, logistyka zewnętrzna oraz możliwy kierunek rozbudowy mieszczą się w rzeczywistych ograniczeniach.

Projekt hali produkcyjnej obejmuje także zagospodarowanie działki: dojazdy, place, dojścia, strefy dostaw, sieci, odwodnienie i obiekty towarzyszące. Nie wystarczy zatem sprawdzić, czy sam prostokąt hali mieści się na mapie. Trzeba jeszcze rozwiązać działanie całego zakładu.

Rozpoznanie podłoża przed zamknięciem posadowienia

Sposób posadowienia nie powinien opierać się wyłącznie na założeniach przyjętych bez rozpoznania warunków gruntowych. Zakres badań dobiera się do konkretnego obiektu, jego geometrii, przewidywanych oddziaływań oraz warunków działki. Nie istnieje jedna uniwersalna liczba punktów rozpoznania ani głębokość właściwa dla wszystkich hal.

Wyniki są potrzebne nie tylko do wymiarowania fundamentów pod słupy. Mogą wpływać na ocenę osiadań, rozwiązanie posadzki, roboty ziemne, odwodnienie wykopów oraz opłacalność przyjętego układu konstrukcyjnego. W praktycznym przygotowaniu zlecenia pomaga przewodnik o badaniach gruntu pod halę.

Jeżeli projekt hali produkcyjnej zawiera ciężkie maszyny, skupione obciążenia, konstrukcje wsporcze albo strefy o odmiennych wymaganiach użytkowych, informacje te warto przekazać osobie planującej rozpoznanie. Program badań powinien odpowiadać na pytania projektowe, a nie funkcjonować jako oderwany od inwestycji dokument.

Parametry budynku i organizacja eksploatacji

Lista podstawowych parametrów powinna obejmować planowaną powierzchnię, wysokości użytkowe, poziomy posadzki, układ naw, bramy, doki, place manewrowe oraz rezerwę na rozwój. Równie ważna jest informacja, ilu pracowników będzie korzystać z obiektu, jak zorganizowane są zmiany, które strefy pracują jednocześnie i jak przebiegają czynności konserwacyjne.

Trzeba opisać sposób składowania surowców, półproduktów i wyrobów, a także planowane środki transportu wewnętrznego. Samo podanie powierzchni magazynu nie informuje jeszcze o układzie regałów, strefach odkładczych, trasach pojazdów ani sposobie obsługi. Podobnie liczba bram bez określenia rodzaju dostaw i częstotliwości ruchu nie wystarcza do zaplanowania logistyki.

Jeżeli planowana jest antresola technologiczna, magazynowa lub obsługowa, jej funkcję i wyposażenie należy określić na początku. Pomocnym uzupełnieniem jest artykuł o projekcie antresoli stalowej, pokazujący zależność między użytkowaniem, obciążeniami i układem konstrukcyjnym.

Bilans mediów i wymagania instalacyjne

Projektanci instalacji potrzebują danych o zapotrzebowaniu technologicznym, zyskach ciepła, wymaganiach wentylacji procesowej, odwodnieniu, sprężonym powietrzu, trasach kablowych oraz lokalizacji urządzeń technicznych. Na wczesnym etapie nie wszystkie wartości muszą być ostateczne, ale powinny mieć wskazane źródło, status i oczekiwany termin potwierdzenia.

Projekt hali produkcyjnej powinien uwzględniać przestrzeń nie tylko dla samych przewodów, lecz także dla ich montażu, podparcia, rewizji, czyszczenia i wymiany. Kolizje często powstają w górnej strefie hali, gdzie spotykają się elementy dachu, stężenia, kanały, rurociągi, koryta kablowe, urządzenia transportowe i wymagane przestrzenie obsługowe.

Wymagania procesu mogą oddziaływać również na przegrody zewnętrzne. Temperatura, wilgotność, agresywność środowiska, wymagania higieniczne, częstotliwość mycia i sposób mocowania instalacji powinny zostać uwzględnione przy doborze rozwiązań. Ogólne omówienie dostępnych systemów znajduje się w artykule o obudowie hali przemysłowej.

Wymagania szczególne procesu

Hałas, drgania, zapylenie, emisje, substancje niebezpieczne, wysokie temperatury lub potrzeba wydzielenia stref kontrolowanych mogą zmieniać zakres analiz i rozwiązań. Na etapie zbierania danych należy je opisać rzeczowo, ale nie przesądzać kwalifikacji prawnej bez pełnych informacji i udziału właściwych specjalistów.

W przepisach techniczno-budowlanych budynki oraz części budynków stanowiące odrębne strefy pożarowe dzieli się ze względu na przeznaczenie i sposób użytkowania; produkcyjne i magazynowe określa się jako PM. Z samego tego oznaczenia nie wynika jednak jeden uniwersalny zestaw rozwiązań. Projekt hali produkcyjnej musi uwzględniać rzeczywiste materiały, proces, sposób składowania, geometrię, usytuowanie i wyposażenie. Dlatego nie należy przenosić klasyfikacji ani wymagań z innej inwestycji wyłącznie na podstawie podobnej powierzchni hali.

Praktyczna lista materiałów wejściowych

1. Materiały dotyczące działki, planowania, granic, uzbrojenia, komunikacji i istniejących kolizji.
2. Rozpoznanie podłoża zaplanowane odpowiednio do obiektu i przewidywanych oddziaływań.
3. Układ procesu wraz z przepływami, buforami, magazynami i strefami obsługi.
4. Karty urządzeń z geometrią, masami, punktami podparcia, oddziaływaniami i mediami.
5. Założenia zatrudnienia, organizacji zmian, utrzymania ruchu, czyszczenia i remontów.
6. Bilans mediów oraz wstępne lokalizacje urządzeń i głównych tras instalacyjnych.
7. Plan rozwoju zakładu ze wskazaniem rezerw i przewidywanego kierunku rozbudowy.

Wstępne rozwiązanie fundamentów można następnie skoordynować z informacjami omówionymi w poradniku projekt fundamentów hali stalowej. Jeżeli część danych nadal jest otwarta, dobrym krokiem jest przesłanie dostępnych materiałów przez formularz kontaktowy J-PROJECT w celu wstępnej oceny ich kompletności. Nie chodzi o zgromadzenie jak największej liczby plików, lecz o ustalenie, których decyzji naprawdę brakuje.

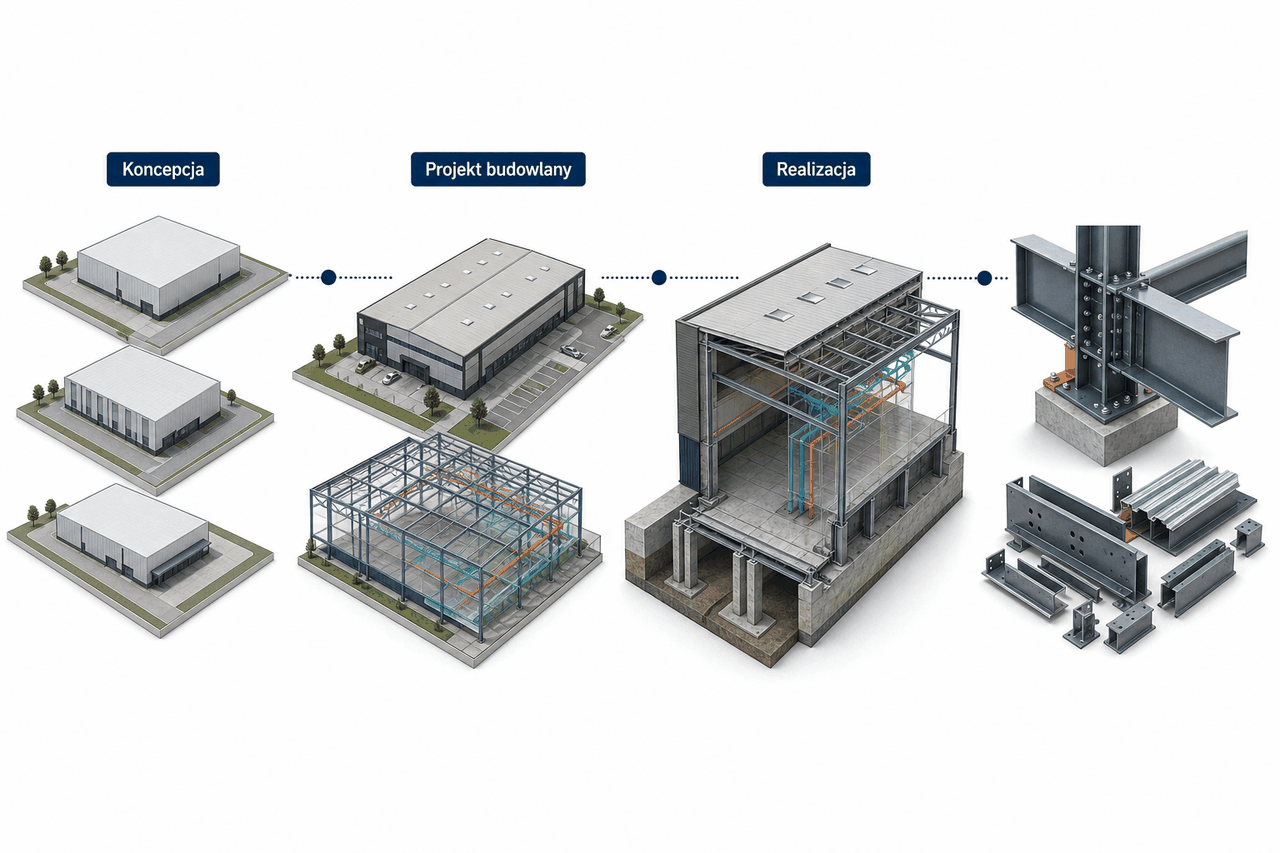

Etapy i zakres dokumentacji projektowej

Jednym z najczęstszych źródeł nieporozumień jest używanie słowa „projekt” dla opracowań służących różnym celom. Koncepcja pomaga podjąć decyzje, ustawowe części projektu budowlanego mają określony zakres formalny, a rozwinięta dokumentacja realizacyjna pozwala przygotować produkcję i roboty. Projekt hali produkcyjnej powinien jasno wskazywać granice między tymi etapami.

Koncepcja

Koncepcja służy porównaniu wariantów, zanim zespół zainwestuje czas w szczegółowe opracowania. Na tym etapie można analizować układ funkcjonalny, orientację hali na działce, geometrię naw, wysokości, główne rozwiązania konstrukcyjne, założenia posadowienia, rozmieszczenie instalacji i możliwość rozbudowy.

Dobra koncepcja nie musi zawierać wszystkich detali. Powinna jednak pokazywać, że podstawowe założenia dają się ze sobą pogodzić. Rzut technologii powinien pasować do konstrukcji i komunikacji, przekroje muszą uwzględniać wymaganą wysokość użytkową, a zagospodarowanie terenu powinno obsłużyć dostawy, pracowników, ochronę przeciwpożarową i infrastrukturę techniczną.

Projekt hali produkcyjnej warto wariantować według kryteriów istotnych dla inwestora. Nie zawsze najważniejsza jest najmniejsza masa konstrukcji. Równie ważne mogą być termin realizacji, dostępność technologii wykonania, możliwość etapowania, zakłócenia pracy istniejącego zakładu, elastyczność przyszłego układu albo łatwość utrzymania obiektu.

Co warto zamknąć przed przejściem dalej?

• docelowy i rezerwowy układ procesu;
• główne przepływy oraz miejsca dostaw i wysyłki;
• obrys, poziomy i wysokości użytkowe obiektu;
• siatkę słupów oraz główne założenia konstrukcji;
• lokalizacje istotnych urządzeń, bram, doków i pomieszczeń technicznych;
• kierunek rozbudowy i rozwiązania, których nie wolno zablokować;
• status danych wejściowych oraz terminy zamknięcia informacji otwartych.

Projekt budowlany

Zgodnie z art. 34 Prawa budowlanego projekt budowlany obejmuje projekt zagospodarowania działki lub terenu, projekt architektoniczno-budowlany oraz projekt techniczny. Jest to ważne rozróżnienie, ponieważ projekt wykonawczy ani rysunki warsztatowe nie stanowią kolejnych ustawowych części projektu budowlanego.

Projekt zagospodarowania działki lub terenu dotyczy między innymi usytuowania obiektów, układu komunikacyjnego, uzbrojenia oraz innych elementów zagospodarowania właściwych dla inwestycji. Projekt architektoniczno-budowlany opisuje rozwiązania przestrzenne, funkcjonalne i techniczne w zakresie przewidzianym przepisami. Projekt techniczny rozwija rozwiązania konstrukcyjne i instalacyjne w wymaganym zakresie.

Do wniosku o pozwolenie na budowę dołącza się projekt zagospodarowania działki lub terenu oraz projekt architektoniczno-budowlany. Projekt techniczny nie jest zatwierdzany w decyzji o pozwoleniu na budowę na takich samych zasadach jak te dwie części. Nie oznacza to jednak, że jest opracowaniem opcjonalnym albo że można zastąpić go kilkoma ogólnymi rysunkami.

Szczegółowy zakres i formę poszczególnych części rozwija rozporządzenie w sprawie szczegółowego zakresu i formy projektu budowlanego, które należy czytać łącznie z późniejszymi zmianami. Należą do nich między innymi nowelizacja z 2023 roku oraz zmiana rozporządzenia ogłoszona w 2026 roku. Część zmian z 2026 roku, dotycząca między innymi dostępności, ma odroczony termin wejścia w życie, a rozporządzenie zawiera przepisy przejściowe. Przed zastosowaniem wymagań trzeba więc ustalić, które brzmienie przepisów ma zastosowanie do konkretnej inwestycji i postępowania.

Przed zastosowaniem wymagań trzeba sprawdzić aktualne brzmienie przepisów, datę wszczęcia i rodzaj postępowania. Projekt hali produkcyjnej nie może opierać się na artykule internetowym jako jedynym źródle ustaleń formalnych. Konieczna jest analiza konkretnej inwestycji oraz dokumentów właściwych na dzień przygotowania opracowania.

Projekt techniczny a dokumentacja potrzebna na budowie

Projekt techniczny konstrukcji powinien przedstawiać przyjęte rozwiązania w zakresie wymaganym ustawą i rozporządzeniem. Jego rolę szerzej wyjaśnia artykuł projekt techniczny konstrukcji. Warto jednak pamiętać, że zakres wystarczający formalnie nie zawsze odpowiada poziomowi szczegółowości oczekiwanemu przez wytwórnię konstrukcji, dostawcę prefabrykatów lub ekipę montażową.

Właśnie dlatego umowa może przewidywać dodatkową dokumentację do realizacji. Mogą to być rozwinięte rzuty, przekroje, zestawienia, detale połączeń, rysunki zbrojenia, schematy montażowe albo modele koordynacyjne. Ich nazwa i zakres powinny zostać zapisane jednoznacznie. Samo sformułowanie „pełny projekt hali produkcyjnej” jest zbyt ogólne, by ustalić, czy oferta obejmuje każdy detal potrzebny wykonawcy.

Projekt wykonawczy może rozwinąć rozwiązania projektu technicznego i ułatwić przygotowanie robót, ale nie należy przedstawiać go jako odrębnej ustawowej części projektu budowlanego. Praktyczne różnice opisuje materiał o projekcie wykonawczym hali stalowej.

Rysunki warsztatowe i dokumentacja producenta

Rysunki warsztatowe służą bezpośredniemu przygotowaniu elementów do wytworzenia. Powinny być spójne z modelem obliczeniowym, projektem technicznym, uzgodnionymi połączeniami oraz wymaganiami montażowymi. Nie można traktować ich wyłącznie jako przerysowania geometrii na bardziej szczegółowe arkusze.

W przypadku konstrukcji stalowej dokumentacja warsztatowa może obejmować informacje potrzebne do przygotowania poszczególnych elementów, zespołów wysyłkowych i montażu. Zakres zależy jednak od umowy, sposobu realizacji oraz podziału odpowiedzialności. Więcej przykładów praktycznych zawiera przewodnik dotyczący rysunków warsztatowych konstrukcji stalowej.

Jeżeli dostawca proponuje zmianę połączenia, podziału transportowego albo geometrii elementu, należy sprawdzić jej wpływ na cały układ. Korekta wygodna dla wytwórni może zmienić sztywność węzła, schemat montażu, obciążenie fundamentu lub warunki podparcia obudowy. Projekt hali produkcyjnej wymaga więc kontrolowanego obiegu zmian, w którym wiadomo, kto ocenia ich konsekwencje.

Co powinna określać umowa z biurem projektowym?

1. Branże i granice zakresu: kto odpowiada za architekturę, konstrukcję, instalacje, technologię, zagospodarowanie i opracowania specjalistyczne.
2. Etapy: jakie warianty obejmuje koncepcja oraz co stanowi podstawę przejścia do następnej fazy.
3. Poziom szczegółowości: czy zakres kończy się na wymaganych częściach projektu budowlanego, czy obejmuje także dokumentację realizacyjną.
4. Koordynację: kto prowadzi model, rejestr kolizji, wymianę danych oraz zatwierdzanie zmian.
5. Materiały końcowe: zestawienia, modele, formaty plików, detale, rysunki i wymagane wersje dokumentów.
6. Dane inwestora: terminy przekazania technologii, kart maszyn, założeń mediów i decyzji dostawców.
7. Zmiany: sposób oceny ich wpływu na termin, zakres oraz wcześniej wykonane opracowania.

Porównując oferty, warto sprawdzić nie tylko cenę, lecz także kompletność wymienionych rezultatów. Na stronie oferty J-PROJECT można zapoznać się z obszarami usług i odnieść je do potrzeb inwestycji. Dwie oferty opisane tym samym hasłem mogą w praktyce obejmować zupełnie inny projekt hali produkcyjnej.

Decyzje projektowe wpływające na koszt, bezpieczeństwo i budowę

Ekonomiczny projekt hali produkcyjnej nie powstaje przez mechaniczne zmniejszanie przekrojów lub ograniczanie liczby detali. Koszt obiektu zależy od współpracy konstrukcji, fundamentów, obudowy, instalacji, technologii, transportu i montażu. Lokalna oszczędność w jednym miejscu może zwiększyć nakłady w innym albo przenieść ryzyko na plac budowy.

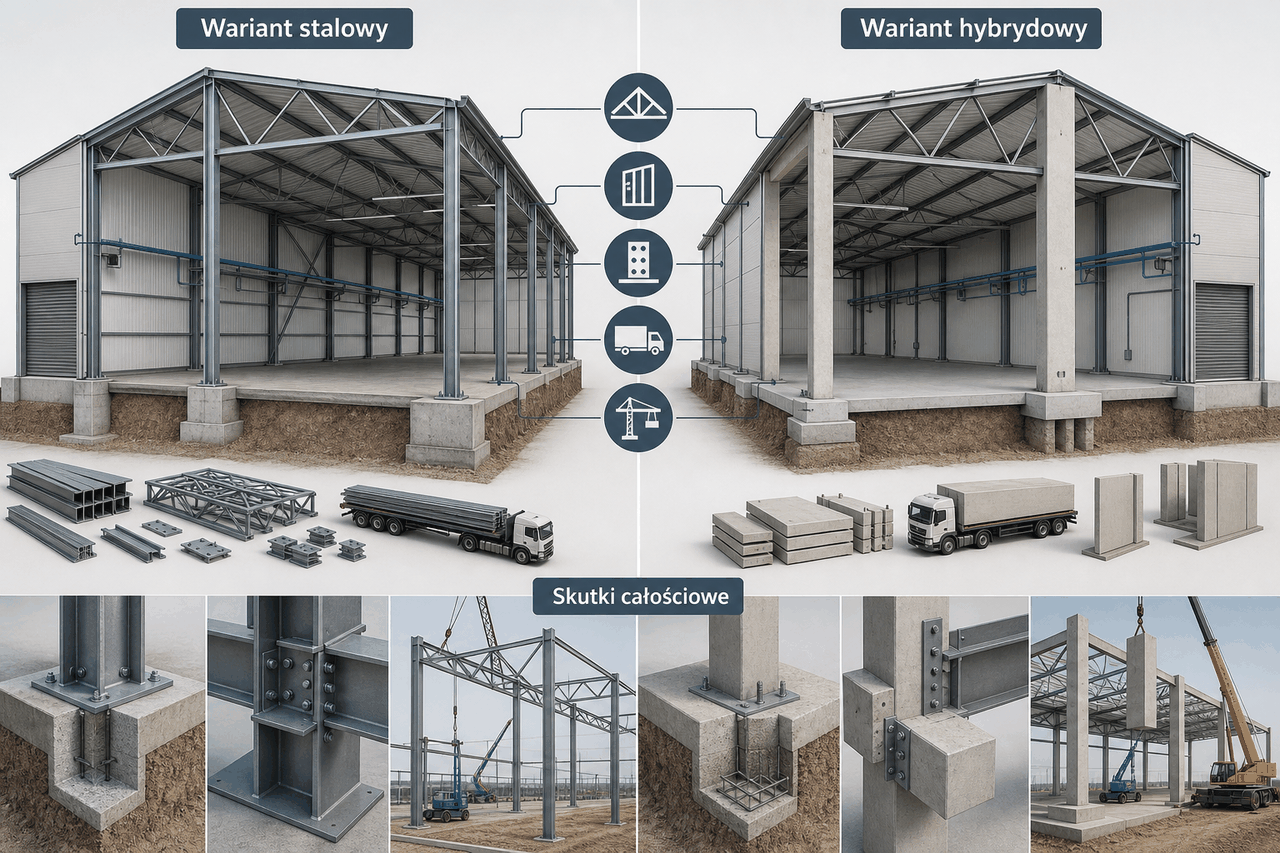

Wybór układu konstrukcyjnego

Układy stalowe, żelbetowe i hybrydowe należy porównywać w odniesieniu do geometrii obiektu, technologii, wymagań ochrony przeciwpożarowej, warunków gruntowych, dostępności wykonawców, transportu oraz harmonogramu. Nie istnieje jeden materiał, który będzie automatycznie najkorzystniejszy dla każdej hali.

Znaczenie ma również powtarzalność elementów, sposób zabezpieczenia, możliwość prefabrykacji, podział transportowy i kolejność wznoszenia. W obiektach o szczególnych wymaganiach pojedyncze kryterium, na przykład masa konstrukcji, nie wystarcza do wyboru wariantu. Pomocne jest porównanie całych rozwiązań, a nie samych ilości materiału.

Jeśli rozważana jest konstrukcja żelbetowa albo wariant mieszany, zakres takiego opracowania przybliża artykuł projekt konstrukcji żelbetowej. Celem analizy nie powinno być udowodnienie wyższości jednego systemu, lecz znalezienie układu odpowiedniego dla konkretnych warunków realizacji.

Siatka słupów, wysokość, stężenia i obudowa jako całość

Zwiększenie odstępów między podporami może poprawić elastyczność wnętrza, ale zmienić pracę dachu, słupów, połączeń i fundamentów. Dodatkowy słup może uprościć konstrukcję, lecz przeszkadzać w transporcie albo przyszłej linii. Podobnie stężenie ustawione w wygodnym miejscu konstrukcyjnym może kolidować z bramą, instalacją lub planowaną rozbudową.

Projekt hali produkcyjnej powinien analizować również współpracę konstrukcji głównej z obudową. Rozstaw elementów drugorzędnych, ugięcia, otwory, cokoły, obróbki oraz podparcie bram wpływają na wykonalność przegród. Nie należy dobierać systemu obudowy po zakończeniu projektowania układu nośnego, jeżeli jego wymagania mogą zmienić rozstawy i detale.

Wariantowanie powinno uwzględniać cały bilans konsekwencji. Praktyczny sposób prowadzenia takich porównań opisuje przewodnik o optymalizacji projektu konstrukcyjnego hali. Nie należy jednak obiecywać określonego procentu oszczędności bez analizy konkretnej dokumentacji, cen i warunków wykonania.

Oddziaływania maszyn, instalacji i transportu bliskiego

Dane urządzeń powinny trafić do modeli i rysunków odpowiednich branż. Informacja o masie maszyny nie wystarczy, jeżeli nie wiadomo, jak obciążenie rozkłada się na podpory, czy występują siły poziome, drgania albo szczególne wymagania użytkowe. Podobnie urządzenia transportu bliskiego wpływają nie tylko na belki, lecz również na słupy, stężenia, połączenia i fundamenty.

Ważna jest wymiana reakcji, przemieszczeń oraz ograniczeń między projektantami. Konstruktor potrzebuje danych technologicznych, a dostawca urządzenia powinien znać warunki podparcia i zakres dopuszczalnych zmian. Jeśli instalacja jest podwieszana do dachu, trzeba uzgodnić punkty mocowania, oddziaływania i możliwość późniejszej modyfikacji.

Projekt hali produkcyjnej powinien wskazywać, gdzie kończy się odpowiedzialność jednej branży, a zaczyna kolejnej. Brak takiej granicy prowadzi do sytuacji, w której każdy zakłada, że element wsporczy, kotwienie albo sprawdzenie lokalnego obciążenia wykona ktoś inny.

Fundamenty, kotwy i poziomy montażowe

Projekt fundamentów powinien opierać się na aktualnych reakcjach konstrukcji oraz danych dotyczących podłoża. Trzeba skoordynować geometrię słupów, kotwy, podlewki, rzędne, cokoły, posadzkę i instalacje podziemne. Zmiana podstawy słupa dokonana po wykonaniu fundamentu może stać się poważnym problemem, nawet jeśli w modelu stalowym wygląda na niewielką korektę.

Istotna jest też kolejność przekazywania danych. Projekt fundamentów przygotowany na reakcjach z nieaktualnego wariantu nie staje się poprawny tylko dlatego, że rysunki wyglądają kompletnie. Pomocne omówienie typowych punktów koordynacyjnych zawiera poradnik o fundamentach pod konstrukcję stalową.

Połączenia muszą być obliczalne i wykonalne

Połączenie nie jest wyłącznie detalem rysunkowym. Powinno odpowiadać sposobowi pracy przyjętemu w modelu, przenosić właściwe oddziaływania i być możliwe do wykonania, zabezpieczenia, skontrolowania oraz montażu. Znaczenie mają dostęp do śrub i spoin, kolejność składania elementów, tolerancje oraz kolizje z obudową lub instalacjami.

Zmiany węzłów proponowane przez wytwórnię mogą być racjonalne, ale wymagają oceny projektowej. Zmiana geometrii blachy, układu śrub, przebiegu spoiny albo sztywności połączenia może oddziaływać na inne elementy. Szerzej omawia to artykuł projekt połączeń stalowych.

Transport i montaż jako część projektowania

Projekt hali produkcyjnej powinien być możliwy do zrealizowania w warunkach konkretnej budowy. Trzeba sprawdzić podział elementów, ograniczenia transportowe, dostęp sprzętu montażowego, miejsca składowania oraz kolejność zapewniania stateczności konstrukcji. Docelowo bezpieczny układ może wymagać rozwiązań tymczasowych podczas wznoszenia, zanim powstaną wszystkie stężenia i połączenia.

Warto uzgodnić, które elementy są montowane jako pojedyncze części, a które jako większe zespoły. Decyzja wpływa na połączenia, ciężar podnoszonych elementów, liczbę operacji oraz organizację placu. Więcej praktycznych zależności przedstawia materiał o łatwości montażu konstrukcji stalowej.

Kontrolowana optymalizacja zamiast cięcia zakresu

Optymalizacja jest najbardziej wartościowa przed zamówieniem materiałów i uruchomieniem produkcji. Powinna porównywać warianty na wspólnej podstawie: tych samych danych technologicznych, warunków gruntowych, wymagań użytkowych i zakresu obiektu. Każdy wariant trzeba ocenić nie tylko pod względem ilości materiału, lecz również fundamentów, detali, zabezpieczeń, transportu i robocizny.

Dobry projekt hali produkcyjnej dokumentuje główne założenia i ograniczenia. Dzięki temu późniejsza propozycja zamienna może zostać świadomie porównana z rozwiązaniem bazowym. Bez takiego zapisu trudno stwierdzić, czy zmiana jest rzeczywistą optymalizacją, czy jedynie przenosi koszty i odpowiedzialność.

Przed zamówieniem materiałów inwestor może zlecić niezależną analizę rozwiązania lub porównać je z doświadczeniami opisanymi w case study hali przemysłowej z suwnicami. Analiza powinna obejmować cały układ, a nie tylko wybrane profile lub pojedynczy arkusz zestawienia.

Podsumowanie: jak przygotować dobry projekt hali produkcyjnej

Dobry projekt hali produkcyjnej powstaje wtedy, gdy decyzje o budynku wynikają z procesu, a nie odwrotnie. Najpierw trzeba opisać produkcję, przepływy, wyposażenie, sposób obsługi i rozwój zakładu. Dopiero później można odpowiedzialnie zamykać geometrię, siatkę słupów, wysokości, fundamenty, obudowę oraz główne trasy instalacyjne.

Drugim filarem są wiarygodne dane wejściowe. Informacje o działce, podłożu, maszynach, mediach i eksploatacji powinny mieć określone źródło oraz status. Brak ostatecznej decyzji nie musi zatrzymywać wszystkich prac, ale musi być widoczny. Zespół powinien wiedzieć, które założenia są robocze, kiedy zostaną potwierdzone i jakie części dokumentacji zależą od ich zmiany.

Trzeci element to jednoznaczny zakres umowy. Projekt hali produkcyjnej potrzebny do sprawnego wykonania może obejmować więcej niż dokumentacja służąca określonemu etapowi formalnemu. Koncepcja, ustawowe części projektu budowlanego, rozwinięte rysunki wykonawcze i dokumentacja warsztatowa mają różne cele. Inwestor powinien sprawdzić, które z nich są zawarte w ofercie, kto prowadzi koordynację i kto odpowiada za dane dostawców technologii.

Warto też patrzeć na inwestycję jako na całość. Konstrukcję należy oceniać razem z fundamentami, obudową, instalacjami, montażem i logistyką. Szerszą perspektywę kolejnych działań przedstawia przewodnik opisujący etapy budowy hali, natomiast kwestie układu nośnego rozwija artykuł o projekcie konstrukcyjnym hali.

Końcowa checklista inwestora

• Technologia: czy opisano proces, maszyny, przepływy, serwis i transport wewnętrzny?
• Teren: czy rozpoznano ograniczenia działki, komunikację, sieci i możliwość rozbudowy?
• Grunt: czy posadowienie opiera się na rozpoznaniu odpowiednim dla inwestycji?
• Media: czy znane są zapotrzebowania, urządzenia techniczne i główne trasy?
• Ochrona przeciwpożarowa: czy ustalenia wynikają z rzeczywistych danych o obiekcie i procesie?
• Konstrukcja: czy skoordynowano słupy, stężenia, fundamenty, maszyny i obudowę?
• Instalacje: czy zapewniono miejsce na montaż, obsługę, rewizję i przyszłe zmiany?
• Realizacja: czy dokumentacja odpowiada potrzebom wykonawcy, wytwórni i montażu?
• Rozwój: czy rezerwa ma określony kierunek, funkcję i warunki techniczne?

Przed rozpoczęciem postępowania i przed publikacją materiałów należy ponownie sprawdzić aktualne brzmienie przepisów. Nie istnieje jedna uniwersalna lista pozwoleń i uzgodnień dla każdej hali. Jeśli po przejściu checklisty pozostają otwarte kwestie zakresu, właściwym kolejnym krokiem będzie ich zebranie i przekazanie do kontaktu z zespołem projektowym.
