Projekt fundamentów hali stalowej – kotwy, detale i błędy wykonawcze

Projekt fundamentów hali stalowej to jeden z tych etapów, który często wydaje się mniej widoczny niż sama konstrukcja stalowa, ale w praktyce ma ogromny wpływ na montaż, bezpieczeństwo i koszt całej inwestycji. To właśnie fundamenty przejmują obciążenia od słupów, ram, stężeń, suwnic, obudowy i wyposażenia technologicznego, a błędy popełnione na tym etapie potrafią być bardzo kosztowne do naprawy. Dlatego dobrze przygotowany projekt fundamentów hali stalowej nie powinien ograniczać się wyłącznie do dobrania wymiarów stóp i zbrojenia.

W praktyce projekt fundamentów hali stalowej musi być ściśle skoordynowany z projektem konstrukcji stalowej. Trzeba ustalić nie tylko reakcje od słupów, poziomy posadowienia i warunki gruntowe, ale także detale połączenia stal–beton: kotwy fundamentowe, blachy podstawy słupa, podlewki, tolerancje montażowe, szablony kotew, nakrętki, podkładki i sposób regulacji słupów. To właśnie takie „małe” elementy często decydują o tym, czy montaż konstrukcji przebiegnie sprawnie, czy zacznie się od problemów na budowie.

Dobry projekt fundamentów hali stalowej powinien też jasno określać granicę zakresu między fundamentami a konstrukcją stalową. Przykładowo: kto uwzględnia kotwy w zestawieniu, gdzie są opisane nakrętki i podkładki, jaką grubość ma mieć podlewka, kto przygotowuje szablony montażowe oraz czy przy dużych siłach poziomych potrzebne są ściągi między fundamentami. Bez takich ustaleń łatwo o niedopowiedzenia między projektantem, wykonawcą fundamentów, dostawcą konstrukcji stalowej i ekipą montażową.

W tym artykule pokazujemy, co powinien zawierać projekt fundamentów hali stalowej, jakie dane trzeba ustalić przed rozpoczęciem projektowania, na co uważać przy kotwach i detalach podstaw słupów oraz jakie błędy najczęściej powodują problemy podczas realizacji. Temat łączy się bezpośrednio z projektowaniem hali jako całości — dlatego warto czytać go razem z artykułami o projekcie hali stalowej, fundamentach pod konstrukcję stalową oraz łatwości montażu konstrukcji stalowej.

1. Projekt fundamentów hali stalowej – od czego zacząć?

Projekt fundamentów hali stalowej najlepiej zacząć nie od rysowania stóp fundamentowych, ale od zebrania danych wejściowych. Fundamenty nie są osobnym, oderwanym od reszty elementem budynku. Pracują razem z konstrukcją stalową, posadzką, obudową, instalacjami i technologią. Dlatego już na początku trzeba ustalić, jakie obciążenia trafią na fundamenty, jaki jest układ słupów, jakie są warunki gruntowe i jakie wymagania montażowe będzie miała konstrukcja stalowa.

Dobrze przygotowany projekt fundamentów hali stalowej powinien odpowiadać nie tylko na pytanie, jak duże mają być stopy, ławy czy belki podwalinowe. Powinien też jasno pokazywać, jak fundamenty współpracują z konstrukcją hali, gdzie znajdują się osie słupów, jakie są poziomy posadowienia, gdzie występują kotwy, jakie są tolerancje wykonawcze i czy nie pojawiają się kolizje z posadzką, odwodnieniem, kanalizacją albo instalacjami podposadzkowymi.

W praktyce wiele problemów na budowie wynika z tego, że projekt fundamentów hali stalowej powstaje zbyt późno albo bez pełnej koordynacji z projektem konstrukcji stalowej. Efekt? Przesunięte kotwy, niejasne detale podstaw słupów, brak miejsca na podlewkę, niedopasowane poziomy, nieustalone nakrętki i podkładki albo konieczność przeróbek tuż przed montażem konstrukcji. Tych problemów da się uniknąć, jeśli od początku potraktuje się fundamenty jako część całego układu konstrukcyjnego hali.

1.1. Jakie dane są potrzebne przed projektowaniem fundamentów?

Żeby przygotować rzetelny projekt fundamentów hali stalowej, potrzebne są przede wszystkim dane o budynku, gruncie i konstrukcji stalowej. Sama informacja o wymiarach hali zwykle nie wystarczy. Fundamenty trzeba zaprojektować pod konkretne obciążenia, konkretny układ słupów i konkretne warunki posadowienia.

Na początku warto zebrać przede wszystkim:

• rzut hali z osiami słupów i wymiarami,
• przeznaczenie obiektu: magazyn, produkcja, warsztat, hala z suwnicą, obiekt usługowy,
• informacje o obciążeniach technologicznych,
• reakcje od konstrukcji stalowej: siły pionowe, poziome i momenty,
• dane o suwnicach, regałach, antresolach, urządzeniach i instalacjach,
• dokumentację geotechniczną,
• poziomy terenu, posadzki i posadowienia,
• informacje o obudowie hali, bramach, dokach i cokołach,
• wymagania dotyczące posadzki przemysłowej,
• lokalizację instalacji podposadzkowych, odwodnienia i kanalizacji,
• założenia dotyczące montażu konstrukcji stalowej.

To ważne, bo projekt fundamentów hali stalowej musi uwzględniać nie tylko typowe obciążenia od konstrukcji, ale też sposób użytkowania obiektu. Inaczej będą pracowały fundamenty prostej hali magazynowej, inaczej hali produkcyjnej z urządzeniami, a jeszcze inaczej hali z suwnicą, dużymi bramami, antresolą lub ciężką technologią.

Duże znaczenie ma dokumentacja geotechniczna. Warunki gruntowe decydują o tym, czy można zastosować standardowe stopy fundamentowe, czy potrzebne są większe fundamenty, wymiana gruntu, wzmocnienie podłoża albo inne rozwiązanie. Jeśli projekt fundamentów hali stalowej opiera się na zbyt ogólnych danych geotechnicznych, ryzyko zmian podczas realizacji rośnie.

Warto też pamiętać o danych od konstrukcji stalowej. Projektant fundamentów powinien znać nie tylko siły pionowe od słupów, ale też siły poziome, momenty, reakcje od stężeń, wpływ suwnic i ewentualne rozporowe działanie układu. Bez tego projekt fundamentów hali stalowej może być formalnie poprawny, ale niedopasowany do rzeczywistej pracy konstrukcji.

Podobnie jak przy całym projekcie hali stalowej, najwięcej można ustalić i poprawić na początku. Im później wychodzą braki w danych, tym droższe są zmiany.

1.2. Dlaczego projekt fundamentów musi być skoordynowany z konstrukcją stalową?

Projekt fundamentów hali stalowej musi być skoordynowany z konstrukcją stalową, ponieważ fundamenty przejmują reakcje od słupów, ram, stężeń, obudowy, suwnic i innych elementów hali. Jeżeli te dwa zakresy są projektowane osobno, bez bieżącej wymiany informacji, bardzo łatwo o błędy na styku stal–beton.

Najbardziej oczywisty przykład to kotwy fundamentowe. Ich lokalizacja, średnica, rozstaw, długość zakotwienia i tolerancje muszą pasować do blach podstaw słupów. Jeśli projekt fundamentów pokazuje jeden układ kotew, a projekt konstrukcji stalowej zakłada inny detal podstawy słupa, problem pojawia się dopiero na budowie. Wtedy poprawki są trudne, kosztowne i często opóźniają montaż.

Koordynacji wymagają także poziomy. Trzeba ustalić poziom wierzchu fundamentu, poziom posadzki, grubość podlewki, zakres regulacji na nakrętkach, wysokość cokołów oraz położenie blach podstawy słupa. To są detale, które wyglądają niepozornie, ale mają duże znaczenie wykonawcze. Dobrze przygotowany projekt fundamentów hali stalowej powinien jasno pokazywać te zależności.

Kolejny temat to siły poziome. W halach stalowych fundamenty często przejmują nie tylko pionowe naciski, ale też poziome reakcje od wiatru, stężeń, ram, hamowania suwnic albo innych oddziaływań technologicznych. Przy większych siłach poziomych może pojawić się konieczność zastosowania ściągów między fundamentami, belek spinających, większych stóp lub innego sposobu pracy układu. Jeżeli projekt fundamentów hali stalowej nie uwzględni tych sił, może powstać problem z przesuwem, obrotem albo zbyt dużymi wymiarami pojedynczych fundamentów.

Ważna jest również obudowa hali. Fundamenty często muszą współpracować z cokołami, podwalinami, ścianami fundamentowymi, płytami warstwowymi, bramami i dokami. Jeśli ten temat nie zostanie skoordynowany, mogą pojawić się kolizje między konstrukcją, obudową i posadzką. O znaczeniu takich zależności pisaliśmy szerzej w artykule o obudowie hali przemysłowej.

Dlatego projekt fundamentów hali stalowej powinien powstawać równolegle z projektem konstrukcji stalowej, a nie jako osobny rysunek wykonywany na końcu. Najlepszy efekt daje bieżąca wymiana informacji między projektantem fundamentów, projektantem konstrukcji stalowej, architektem i wykonawcą.

1.3. Co trzeba ustalić między konstruktorem hali, projektantem fundamentów i wykonawcą?

Przed rozpoczęciem realizacji trzeba jasno ustalić granice odpowiedzialności. To bardzo praktyczny temat, bo wiele problemów nie wynika z braku obliczeń, tylko z niedopowiedzeń. Projekt fundamentów hali stalowej powinien być czytelny dla wykonawcy fundamentów, dostawcy konstrukcji stalowej i ekipy montażowej.

W pierwszej kolejności trzeba ustalić, kto odpowiada za kotwy fundamentowe. Czy są one częścią zakresu fundamentów, czy dostarcza je wykonawca konstrukcji stalowej? Kto przygotowuje szablony kotew? Kto odpowiada za nakrętki, podkładki i elementy regulacyjne? Czy kotwy są ujęte w zestawieniu stali, zestawieniu akcesoriów montażowych, czy w osobnym opisie? To trzeba zapisać w dokumentacji, a nie zostawiać do domyślenia.

Drugim ważnym tematem jest podlewka pod blachą podstawy słupa. Należy ustalić jej grubość, materiał, zakres wykonania, sposób przygotowania powierzchni i moment wykonania. Jeżeli projekt fundamentów hali stalowej nie pokazuje podlewki albo nie określa jej założeń, na budowie mogą pojawić się różne interpretacje. Jedna ekipa zostawi za mało miejsca, inna przyjmie inny poziom, a jeszcze inna zacznie regulować słupy w sposób, którego projekt nie przewidywał.

Trzeba też ustalić tolerancje. Konstrukcja stalowa wymaga określonej dokładności ustawienia kotew i fundamentów. Nawet niewielkie przesunięcia mogą utrudnić montaż, szczególnie przy słupach z blachami podstawy o małych otworach, przy wielu kotwach albo przy konstrukcji o małych tolerancjach montażowych. Dobry projekt fundamentów hali stalowej powinien więc uwzględniać nie tylko teorię obliczeniową, ale też realne wykonawstwo.

Warto przed betonowaniem sprawdzić:

• osie fundamentów,
• rozstaw i położenie kotew,
• poziomy wierzchu fundamentów,
• położenie cokołów i podwalin,
• przejścia instalacyjne,
• kolizje z odwodnieniem i kanalizacją,
• zgodność z rysunkami konstrukcji stalowej,
• możliwość montażu słupów i dokręcenia nakrętek,
• miejsce na podlewkę i regulację.

To właśnie te detale decydują, czy montaż hali pójdzie sprawnie. Nawet bardzo dobry projekt konstrukcji stalowej może być trudny do zrealizowania, jeśli fundamenty będą wykonane z błędami albo bez koordynacji z detalami słupów. Dlatego projekt fundamentów hali stalowej powinien być przygotowany tak, żeby minimalizować ryzyko pytań i improwizacji na budowie.

W praktyce dobrze opracowana dokumentacja fundamentów ułatwia nie tylko wykonanie robót żelbetowych, ale też późniejszy montaż stali. To bezpośrednio łączy się z tematem łatwości montażu konstrukcji stalowej oraz z rolą, jaką pełni dobry projekt wykonawczy hali stalowej.

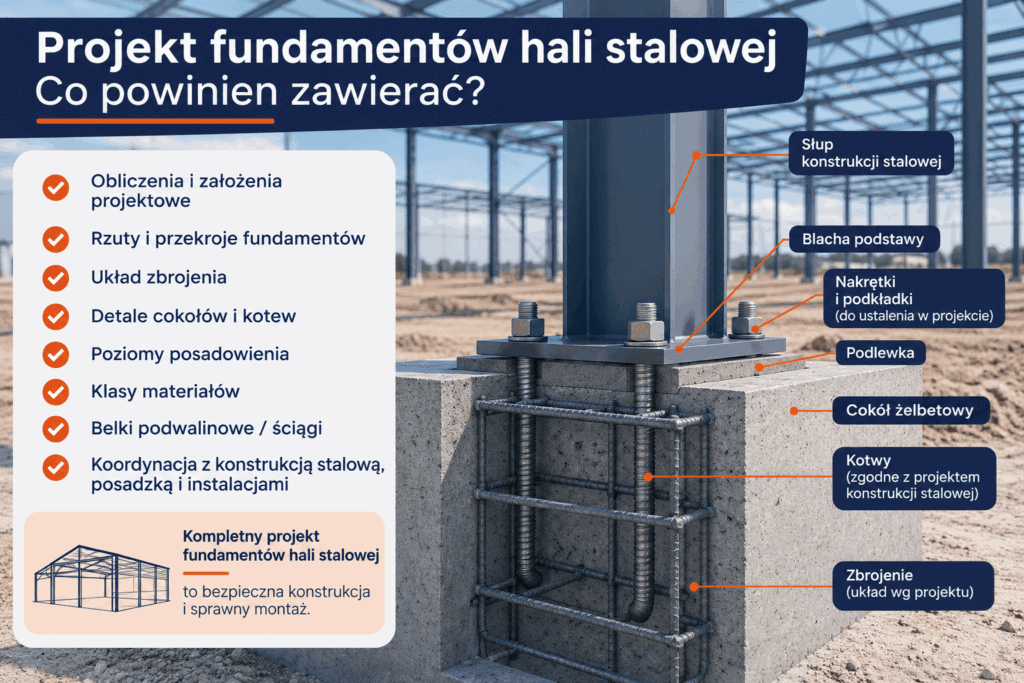

2. Co powinien zawierać projekt fundamentów hali stalowej?

Projekt fundamentów hali stalowej powinien jasno pokazywać nie tylko wymiary fundamentów i zbrojenie, ale cały sposób przekazania obciążeń z konstrukcji stalowej na grunt. Dokumentacja musi być czytelna zarówno dla projektanta konstrukcji, jak i wykonawcy robót żelbetowych, dostawcy konstrukcji stalowej oraz ekipy montażowej.

Dobrze przygotowany projekt fundamentów hali stalowej powinien obejmować stopy i ławy fundamentowe, cokoły, belki podwalinowe, ściany fundamentowe, poziomy posadowienia, zbrojenie, kotwy oraz podstawowe detale wykonawcze. Powinien również uwzględniać warunki gruntowe, reakcje od hali, obciążenia poziome, momenty oraz wpływ suwnic, bram, obudowy i urządzeń technologicznych.

Nie wystarczy więc narysować osobnych stóp pod słupami. Projekt fundamentów hali stalowej powinien opisywać pracę całego układu i rozwiązywać miejsca styku fundamentów z konstrukcją stalową, posadzką, obudową oraz instalacjami. Im dokładniej zostaną pokazane te zależności, tym mniejsze ryzyko improwizacji podczas realizacji.

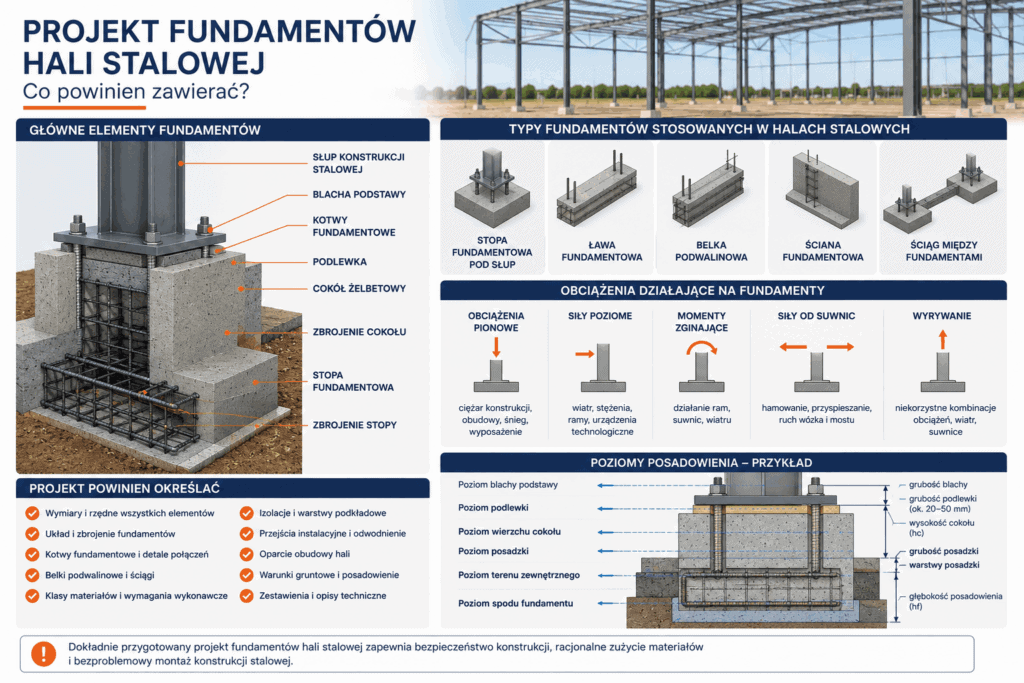

2.1. Stopy, ławy, belki podwalinowe, cokoły i ściany fundamentowe

Podstawowym elementem fundamentów hali stalowej są najczęściej stopy fundamentowe pod słupami konstrukcji głównej. Ich wymiary wynikają z reakcji przekazywanych przez słupy, nośności gruntu, głębokości posadowienia, momentów zginających oraz sił poziomych. Stopa musi bezpiecznie przenieść obciążenia na podłoże, ale jednocześnie powinna być racjonalna pod względem zużycia betonu, zbrojenia i prac ziemnych.

Projekt fundamentów hali stalowej powinien pokazywać dla każdej stopy co najmniej:

• wymiary w planie i wysokość,
• poziom spodu i wierzchu fundamentu,
• wymiary cokołu,
• układ i średnice zbrojenia,
• klasę betonu i stali zbrojeniowej,
• położenie kotew fundamentowych,
• osie konstrukcyjne,
• otulinę zbrojenia,
• ewentualne warstwy podkładowe i izolacyjne,
• połączenie z belkami podwalinowymi lub ściągami.

Ważną częścią fundamentu jest cokół, na którym montowany jest słup stalowy. Cokół pozwala wynieść blachę podstawy ponad poziom posadzki lub terenu, ułatwia wykonanie podlewki oraz chroni podstawę słupa przed wodą, zabrudzeniem i uszkodzeniami mechanicznymi. Jego wysokość i wymiary muszą być skoordynowane z poziomem posadzki, obudową ścian oraz detalem podstawy słupa.

Projekt fundamentów hali stalowej powinien jednoznacznie określać poziom wierzchu cokołu. Jeżeli wartość ta nie zostanie dobrze skoordynowana z konstrukcją stalową, może zabraknąć miejsca na podlewkę, regulację słupa albo poprawne ułożenie warstw posadzki. Zbyt niski cokół może powodować kontakt elementów stalowych z wodą lub posadzką, natomiast zbyt wysoki może kolidować z obudową i utrudniać wykonanie detali przyściennych.

Osobnym elementem są belki podwalinowe, które mogą stanowić podparcie dla ścian, cokołów prefabrykowanych, płyt warstwowych lub innych elementów obudowy. Belka podwalinowa nie zawsze pracuje wyłącznie jako prosty element między fundamentami. Może przenosić ciężar obudowy, parcie gruntu, obciążenia od cokołów, lokalne siły poziome albo współpracować z układem fundamentów.

W projekcie trzeba ustalić, czy belki podwalinowe:

• są oparte na stopach fundamentowych,
• pracują jako belki między podporami,
• są posadowione bezpośrednio na gruncie,
• pełnią funkcję ściągów między fundamentami,
• podpierają obudowę hali,
• oddzielają posadzkę od strefy zewnętrznej,
• wymagają dylatacji względem posadzki.

Projekt fundamentów hali stalowej powinien także uwzględniać ławy i ściany fundamentowe, jeżeli hala posiada murowane ściany, wydzielone części socjalne, pomieszczenia techniczne lub inne fragmenty o odmiennym układzie konstrukcyjnym. Częstym błędem jest projektowanie fundamentów części stalowej i murowanej niezależnie, bez sprawdzenia poziomów, dylatacji oraz różnic w osiadaniu.

W halach z dużymi bramami, dokami przeładunkowymi albo zagłębieniami technologicznymi mogą pojawić się dodatkowe ściany żelbetowe, fundamenty liniowe i lokalne zagłębienia. Te elementy powinny być objęte jednym skoordynowanym opracowaniem. Szerzej o wpływie funkcji obiektu na rozwiązania konstrukcyjne pisaliśmy w artykule o projekcie konstrukcyjnym hali.

2.2. Obciążenia od hali: pionowe, poziome, momenty i siły od suwnic

Każdy projekt fundamentów hali stalowej powinien bazować na prawidłowo określonych reakcjach podporowych. Sama wartość pionowej siły nacisku na fundament nie wystarcza. W podstawach słupów mogą występować również momenty zginające, siły poziome, siły wyrywające oraz reakcje wynikające z pracy stężeń i urządzeń technologicznych.

Siły pionowe pochodzą głównie od ciężaru własnego konstrukcji, obudowy, śniegu, instalacji, wyposażenia oraz obciążeń użytkowych. W zależności od schematu statycznego i kombinacji obciążeń fundament może być silnie dociskany albo częściowo odrywany od podłoża. Dlatego projekt fundamentów hali stalowej powinien uwzględniać zarówno największe naciski, jak i przypadki z małą siłą pionową i dużym momentem.

Siły poziome mogą wynikać między innymi z:

• działania wiatru,
• pracy ram stalowych,
• układu stężeń,
• hamowania suwnic,
• oddziaływań technologicznych,
• nierównomiernych obciążeń konstrukcji,
• parcia gruntu,
• obciążeń od obudowy i bram.

Siły poziome mają duży wpływ na wymiary stóp fundamentowych. Fundament musi być sprawdzony na przesuw, obrót, docisk gruntu i stateczność całego układu. Przy dużych reakcjach poziomych zwiększanie pojedynczej stopy nie zawsze jest najlepszym rozwiązaniem. Czasem bardziej racjonalne są ściągi lub belki spinające fundamenty, które pozwalają rozprowadzić siły pomiędzy sąsiednimi podporami.

Projekt fundamentów hali stalowej powinien jasno określać, które elementy pełnią funkcję zwykłych belek podwalinowych, a które są elementami konstrukcyjnymi przenoszącymi istotne siły osiowe. Nie można zakładać, że każda belka między fundamentami automatycznie działa jako ściąg. Jeżeli ma przenosić rozciąganie lub ściskanie, musi być odpowiednio obliczona, zazbrojona i połączona ze stopami.

Szczególnego podejścia wymagają hale z suwnicami. Suwnica przekazuje na konstrukcję nie tylko obciążenia pionowe od ciężaru własnego i podnoszonego ładunku, ale także siły poziome od hamowania, przyspieszania, jazdy mostu oraz pracy wózka. Obciążenia te trafiają przez belki podsuwnicowe i słupy do fundamentów.

W takim przypadku projekt fundamentów hali stalowej musi uwzględniać:

• maksymalne reakcje pionowe od kół suwnicy,
• poziome siły poprzeczne,
• siły podłużne od hamowania,
• dynamiczny charakter obciążeń,
• niesymetryczne obciążenie hali,
• wpływ suwnicy na momenty w podstawach słupów,
• możliwość wielokrotnego powtarzania obciążeń.

Nie można projektować fundamentów hali z suwnicą wyłącznie na podstawie ciężaru konstrukcji stalowej. Nawet jeśli sama suwnica nie jest bardzo ciężka, jej sposób pracy może znacząco zwiększać reakcje poziome i momenty. Więcej o tym zagadnieniu opisaliśmy w artykule Projekt hali przemysłowej z suwnicami.

Ważne jest również prawidłowe przekazanie reakcji z programu obliczeniowego. Projektant fundamentów powinien wiedzieć, czy przekazane wartości są obwiedniami niezależnych ekstremów, czy rzeczywistymi zestawami sił z konkretnych kombinacji. Łączenie największej siły pionowej, największego momentu i największej siły poziomej z różnych kombinacji może prowadzić do nadmiernego przewymiarowania. Z kolei pominięcie niekorzystnych kombinacji może być niebezpieczne.

Dobry projekt fundamentów hali stalowej powinien więc bazować na pełnych i poprawnie opisanych reakcjach, a nie na pojedynczej tabeli bez informacji o znakach, kierunkach i kombinacjach obciążeń.

2.3. Zbrojenie, poziomy posadowienia, izolacje i warunki gruntowe

Zbrojenie fundamentów powinno wynikać z rzeczywistej pracy stóp, cokołów, ław i belek. Projekt fundamentów hali stalowej musi pokazywać nie tylko średnice prętów, ale także ich rozmieszczenie, zakotwienie, długości, otuliny, połączenia oraz sposób prowadzenia zbrojenia w miejscach kotew fundamentowych.

W stopach fundamentowych podstawowe znaczenie ma zbrojenie dolne przenoszące momenty od reakcji podłoża. Przy większych momentach, cokołach, dużych siłach poziomych albo siłach wyrywających mogą być potrzebne dodatkowe pręty górne, zbrojenie boczne, pręty łączące cokół ze stopą oraz lokalne dozbrojenie wokół kotew.

Projekt fundamentów hali stalowej powinien uwzględniać możliwość wystąpienia kolizji między:

• kotwami fundamentowymi,
• prętami głównymi stopy,
• zbrojeniem cokołu,
• strzemionami,
• rurami osłonowymi,
• przejściami instalacyjnymi,
• elementami szablonu montażowego.

Na rysunku wszystko może wyglądać poprawnie, ale podczas zbrojenia może się okazać, że kotwy nie mieszczą się między prętami albo nie da się założyć nakrętek. Dlatego przy większych podstawach słupów warto pokazywać dokładniejsze przekroje i rzuty cokołów.

Bardzo istotne są również poziomy posadowienia. Projekt powinien określać:

• poziom spodu fundamentu,
• poziom betonu podkładowego,
• poziom wierzchu stopy,
• poziom wierzchu cokołu,
• poziom posadzki,
• grubość podlewki,
• poziom blachy podstawy słupa,
• poziom terenu zewnętrznego.

Te wartości muszą być spójne z architekturą, konstrukcją stalową, posadzką i zagospodarowaniem terenu. Projekt fundamentów hali stalowej, który nie pokazuje czytelnie poziomów, bardzo łatwo prowadzi do błędów wykonawczych. Nawet kilka centymetrów różnicy może spowodować problemy z wysokością słupów, cokołami, obudową albo bramami.

Kolejnym elementem są izolacje przeciwwilgociowe i termiczne. Ich zakres zależy od rodzaju obiektu, poziomu wód gruntowych, sposobu użytkowania i rozwiązania ścian. Projekt fundamentów powinien być skoordynowany z projektem architektonicznym i detalami obudowy. Trzeba ustalić, gdzie przebiega izolacja pozioma, jak łączy się z izolacją posadzki i czy w strefie cokołów występuje mostek cieplny.

Fundamentalne znaczenie mają warunki gruntowe. Projekt fundamentów hali stalowej powinien bazować na aktualnej dokumentacji geotechnicznej, obejmującej rozpoznanie warstw gruntu, poziomu wody gruntowej, parametrów nośności i odkształcalności oraz ewentualnych gruntów słabonośnych lub nasypowych.

Na podstawie warunków gruntowych trzeba sprawdzić przede wszystkim:

• nośność podłoża,
• osiadanie fundamentów,
• różnice osiadań między podporami,
• stateczność na przesuw i obrót,
• wpływ wody gruntowej,
• głębokość przemarzania,
• konieczność wymiany lub wzmocnienia gruntu,
• warunki prowadzenia robót ziemnych.

Przy halach szczególnie ważne są różnice osiadań. Konstrukcja stalowa może być wrażliwa na nierównomierne przemieszczenia podpór, zwłaszcza przy dużych rozpiętościach, suwnicach, sztywnych stężeniach i obudowie z płyt warstwowych. Dlatego projekt fundamentów hali stalowej powinien oceniać nie tylko nośność pojedynczej stopy, ale również zachowanie całego układu.

W niektórych przypadkach standardowe posadowienie bezpośrednie może być nieopłacalne albo niemożliwe. Wtedy trzeba rozważyć wymianę gruntu, kolumny wzmacniające, pale, płytę fundamentową lub inne rozwiązanie. Decyzja powinna wynikać z porównania bezpieczeństwa, kosztu i warunków wykonania, a nie z automatycznego powielania typowego detalu.

Dobrze przygotowany projekt fundamentów hali stalowej łączy więc obliczenia, zbrojenie, geotechnikę, poziomy i detale wykonawcze w jeden spójny dokument. Fundamenty muszą być nie tylko bezpieczne, ale również możliwe do poprawnego wykonania i skoordynowane z dalszym montażem konstrukcji. O wpływie błędnych założeń na realizację pisaliśmy szerzej w artykule o błędach projektowych oraz w tekście dotyczącym analizy konstrukcji budowlanych.

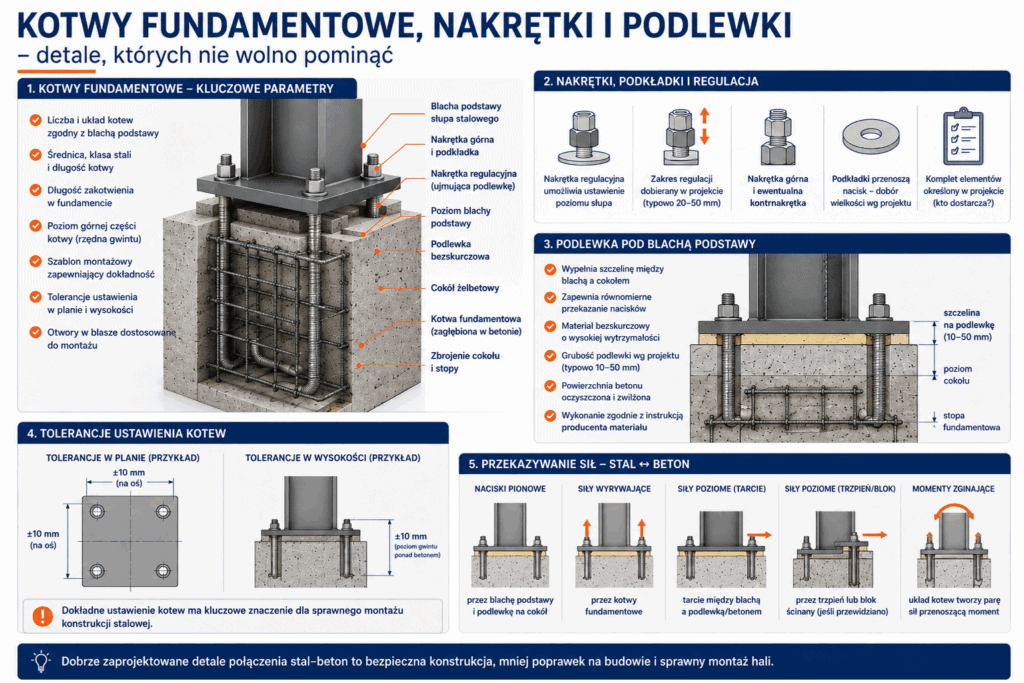

3. Kotwy fundamentowe, nakrętki i podlewki – detale, których nie wolno pominąć

Projekt fundamentów hali stalowej powinien bardzo dokładnie rozwiązywać miejsce połączenia konstrukcji stalowej z żelbetem. To właśnie tutaj spotykają się dwa zakresy dokumentacji, dwie ekipy wykonawcze i często również dwie firmy: wykonawca fundamentów oraz dostawca konstrukcji stalowej. Jeśli granica odpowiedzialności nie jest jasno opisana, problemy pojawiają się zwykle tuż przed montażem słupów.

Kotwy fundamentowe, nakrętki, podkładki, szablony montażowe, podlewki i blachy podstaw słupów nie mogą być traktowane jako drobne akcesoria dobierane dopiero na budowie. Są częścią całego układu przenoszącego siły ze słupa stalowego na fundament. Dlatego projekt fundamentów hali stalowej powinien być w tym zakresie całkowicie zgodny z projektem konstrukcji stalowej.

Na rysunkach należy jednoznacznie pokazać między innymi położenie kotew, poziom wierzchu cokołu, przewidywaną grubość podlewki, rzędną blachy podstawy, sposób regulacji słupa oraz zakres dostawy nakrętek i podkładek. Im mniej pozostaje do interpretacji, tym mniejsze ryzyko opóźnienia montażu.

3.1. Kotwy fundamentowe: średnice, klasy, długości, szablony i tolerancje

Kotwy fundamentowe odpowiadają za przekazanie sił pomiędzy stalową podstawą słupa a fundamentem. Mogą przenosić przede wszystkim rozciąganie wynikające z momentów i sił wyrywających, a w zależności od przyjętego detalu również uczestniczyć w przekazywaniu sił poziomych. Ich dobór nie powinien być więc oparty wyłącznie na typowym detalu powielanym z wcześniejszej hali.

Projekt fundamentów hali stalowej powinien określać co najmniej:

• liczbę kotew w każdej podstawie,
• średnicę i klasę materiału,
• rozstaw kotew względem osi słupa,
• długość całkowitą i długość zakotwienia,
• sposób zakończenia kotwy w fundamencie,
• rzędną górnego końca kotwy,
• wymagane nakrętki i podkładki,
• średnice otworów w blasze podstawy,
• tolerancje ustawienia,
• sposób wykonania i stosowania szablonu montażowego.

Kotwa nie może być dobierana niezależnie od blachy podstawy słupa. Jej średnica, położenie i długość muszą odpowiadać rozstawowi otworów, grubości blachy, wysokości nakrętek, podkładek oraz przewidywanej regulacji montażowej. Projekt fundamentów hali stalowej i projekt warsztatowy konstrukcji powinny w tym miejscu przedstawiać dokładnie ten sam układ.

Znaczenie ma również sposób zakotwienia pręta w żelbecie. W zależności od sił i przyjętego systemu można stosować między innymi kotwy zakończone płytą kotwiącą, kotwy z odpowiednio ukształtowaną częścią zakotwioną albo systemowe rozwiązania producentów. Każde z tych rozwiązań wymaga sprawdzenia nośności stali kotwy, betonu, strefy zakotwienia oraz odległości od krawędzi cokołu.

Nie wystarczy więc wpisać na rysunku jedynie oznaczenia typu „4 × M24”. Taki opis nie odpowiada na pytania:

• jaka ma być długość kotwy,
• jak jest zakotwiona,
• z jakiego materiału ma być wykonana,
• ile gwintu ma wystawać ponad fundament,
• jakie zastosować podkładki,
• czy przewidziano regulację na nakrętkach,
• jaki jest dopuszczalny błąd jej położenia.

Projekt fundamentów hali stalowej powinien również uwzględniać kolizje kotew ze zbrojeniem cokołu i stopy. Przy czterech niewielkich kotwach zwykle łatwo znaleźć miejsce między prętami. Przy większych podstawach, ośmiu lub większej liczbie kotew, grubym zbrojeniu cokołu i małych odstępach sytuacja staje się znacznie trudniejsza. Dlatego w bardziej wymagających detalach warto przygotować osobny rzut kotew i zbrojenia.

Bardzo ważny jest szablon montażowy kotew. Utrzymuje on właściwy rozstaw, geometrię i pionowość kotew podczas betonowania. Szablon powinien być wystarczająco sztywny, stabilnie zamocowany i sprawdzony geodezyjnie przed rozpoczęciem betonowania. Samo związanie kotew drutem do zbrojenia często nie zapewnia wymaganej dokładności.

Projekt fundamentów hali stalowej powinien jasno wskazywać, kto przygotowuje szablon:

• wykonawca fundamentów,
• dostawca konstrukcji stalowej,
• producent kotew,
• czy inny podmiot wskazany w zakresie realizacji.

Najbezpieczniejszym rozwiązaniem jest przygotowanie szablonu na podstawie tego samego modelu lub rysunku, z którego powstaje blacha podstawy słupa. Ogranicza to ryzyko, że wykonawca żelbetu i wytwórnia stali będą posługiwać się różnymi wersjami dokumentacji.

Tolerancje ustawienia kotew

Kotwy fundamentowe muszą być ustawione z odpowiednią dokładnością. Przesunięcie całej grupy kotew, obrót szablonu, różne wysokości końców gwintowanych lub odchylenie kotwy od pionu mogą poważnie utrudnić ustawienie słupa.

Niebezpieczne jest założenie, że większy otwór w blasze podstawy rozwiąże każdy problem. Otwory muszą umożliwiać racjonalny montaż, ale nie mogą być zwiększane bez kontroli wpływu na podkładki, nośność połączenia i przekazywanie sił. Każde rozwiązanie kompensujące tolerancje powinno być przewidziane w projekcie, a nie wymyślane podczas montażu.

Przed betonowaniem należy sprawdzić geodezyjnie:

• położenie osi grupy kotew,
• rozstaw między kotwami,
• obrót szablonu względem osi hali,
• wysokość wystających części gwintowanych,
• pionowość kotew,
• stabilność szablonu,
• zgodność z aktualnym rysunkiem podstawy słupa.

Po betonowaniu możliwości korekty są bardzo ograniczone. Cięcie blach podstaw, rozwiercanie otworów, doginanie kotew lub wykonywanie dodatkowych kotew wklejanych powinno być traktowane jako rozwiązanie naprawcze wymagające oceny projektanta, a nie jako standardowy etap montażu. O kosztach podobnych błędów pisaliśmy szerzej w artykule o błędach projektowych.

3.2. Nakrętki, podkładki i regulacja słupa – kto powinien to ustalić?

Nakrętki i podkładki przy kotwach wydają się drobnym elementem, dlatego łatwo o sytuację, w której nie są jednoznacznie przypisane do żadnego zakresu. Wykonawca fundamentów zakłada, że dostarczy je firma montująca konstrukcję stalową, a dostawca konstrukcji uważa, że są częścią kotew osadzanych w fundamencie. Problem wychodzi dopiero w dniu montażu słupów.

Projekt fundamentów hali stalowej powinien więc jasno określić:

• liczbę nakrętek na każdej kotwie,
• liczbę i wymiary podkładek,
• występowanie nakrętki regulacyjnej pod blachą podstawy,
• występowanie nakrętki górnej i ewentualnej kontrnakrętki,
• zakres regulacji wysokości słupa,
• wymagany zapas długości gwintu,
• podmiot odpowiedzialny za dostawę kompletnego zestawu.

Najlepiej, aby kotwy wraz z wymaganymi nakrętkami, podkładkami i szablonem były traktowane jako jeden skoordynowany komplet. Nie oznacza to, że zawsze musi dostarczać je jedna firma. Ważne jest jednak, aby dokumentacja i umowa jednoznacznie określały odpowiedzialność.

Regulacja słupa na nakrętkach

Jednym ze sposobów montażu słupa jest ustawienie blachy podstawy na dolnych nakrętkach regulacyjnych. Pozwala to wypoziomować słup, ustawić właściwą rzędną i zachować przestrzeń na późniejszą podlewkę. Po ustawieniu konstrukcji dokręca się nakrętki górne, a szczelinę pod blachą wypełnia materiałem podlewkowym.

Taki detal powinien być świadomie zaprojektowany. Nie można automatycznie zakładać, że dolne nakrętki będą na stałe przenosiły całe obciążenie ściskające ze słupa. Po prawidłowym wykonaniu podlewki to właśnie ciągła warstwa pod blachą podstawy powinna zapewniać równomierne przekazanie nacisku na cokół, zgodnie z przyjętym rozwiązaniem konstrukcyjnym.

Projekt fundamentów hali stalowej powinien określać:

• minimalną i maksymalną przewidywaną szczelinę pod blachą,
• rzędną blachy podstawy,
• sposób tymczasowego podparcia słupa,
• moment dokręcenia nakrętek,
• kolejność wykonania podlewki,
• warunki dalszego obciążania konstrukcji.

Alternatywą mogą być podkładki montażowe, blachy regulacyjne lub inne systemowe rozwiązania. Niezależnie od wybranego wariantu sposób montażu powinien być uzgodniony pomiędzy projektantem konstrukcji stalowej, projektantem fundamentów i wykonawcą.

Wielkość i sztywność podkładek

Podkładka nie może być przypadkowym elementem dobranym jedynie do średnicy gwintu. Musi mieć odpowiednią średnicę lub wymiary zewnętrzne, grubość i wytrzymałość, aby właściwie przekazywać nacisk na blachę podstawy. Ma to szczególne znaczenie przy powiększonych otworach montażowych.

Jeżeli otwór w blasze jest wyraźnie większy od średnicy kotwy, standardowa mała podkładka może nie zapewnić odpowiedniego podparcia. W takim przypadku projekt może wymagać większej podkładki, grubszej blachy podkładkowej albo innego detalu zatwierdzonego przez projektanta.

Projekt fundamentów hali stalowej nie musi zawierać każdego warsztatowego wymiaru podkładki, jeśli jest on dokładnie opisany w projekcie konstrukcji stalowej. Musi jednak odwoływać się do spójnego detalu i nie może przedstawiać rozwiązania sprzecznego z dokumentacją stali.

To właśnie dlatego dobry projekt wykonawczy hali stalowej powinien obejmować nie tylko przekroje słupów, ale również kompletne detale ich podstaw i wymagania montażowe.

3.3. Podlewka pod blachą podstawy słupa i detal połączenia stal–beton

Podlewka pod blachą podstawy słupa wypełnia przestrzeń między stalą a betonowym cokołem. Jej zadaniem jest zapewnienie ciągłego podparcia blachy i równomiernego przekazania nacisków na fundament. Bez prawidłowo wykonanej podlewki obciążenie może być przekazywane tylko punktowo, na przykład przez nakrętki regulacyjne, podkładki montażowe albo lokalne nierówności betonu.

Projekt fundamentów hali stalowej powinien podawać przynajmniej:

• przewidywaną grubość podlewki,
• wymagany rodzaj materiału,
• geometrię przestrzeni pod blachą,
• sposób przygotowania powierzchni cokołu,
• zakres wypełnienia,
• warunki wykonania i pielęgnacji,
• moment, po którym można w pełni obciążyć połączenie.

Najczęściej stosuje się materiały bezskurczowe przeznaczone do podlewek pod elementy konstrukcyjne. Konkretny produkt powinien być dobrany do grubości warstwy, wymaganej wytrzymałości, warunków aplikacji i zaleceń producenta. Nie należy zakładać, że zwykła zaprawa przygotowana na budowie zapewni takie same parametry i trwałość.

Grubość podlewki

Grubość podlewki musi umożliwiać prawidłowe wprowadzenie materiału pod całą blachę, odpowietrzenie przestrzeni oraz skompensowanie przewidzianych nierówności i tolerancji wysokościowych. Jednocześnie nie powinna być dowolnie zwiększana bez sprawdzenia właściwości zastosowanego systemu.

Zbyt mała szczelina może utrudnić pełne wypełnienie przestrzeni. Zbyt duża może wymagać innego materiału, dodatkowego kruszywa albo zmiany technologii wykonania. Dlatego projekt fundamentów hali stalowej powinien przyjmować grubość zgodną z detalem podstawy i wymaganiami materiału podlewkowego.

Bardzo ważna jest spójność rzędnych:

poziom cokołu + podlewka + grubość blachy podstawy = projektowany poziom oparcia słupa.

Jeżeli jedna z tych wartości zmieni się podczas realizacji, może zmienić się wysokość całej konstrukcji, poziom rygli, okapów, belek podsuwnicowych, obudowy albo bram.

Przygotowanie powierzchni cokołu

Powierzchnia betonu pod podlewkę powinna być odpowiednio przygotowana. Trzeba usunąć słabe warstwy, mleczko cementowe, zabrudzenia, oleje i luźne fragmenty. Podłoże powinno mieć właściwą szorstkość oraz stan wilgotności wymagany przez producenta materiału podlewkowego.

Nieprawidłowe przygotowanie powierzchni może prowadzić do odspojenia, pustek lub nierównomiernego podparcia blachy. Samo wlanie zaprawy w szczelinę nie gwarantuje poprawnej pracy detalu.

Należy również przewidzieć sposób wykonania deskowania wokół blachy, kierunek podawania materiału i możliwość odpowietrzenia przestrzeni. Przy dużych blachach podstawy, żebrach oraz wielu kotwach przepływ zaprawy może być utrudniony, dlatego technologia powinna być zaplanowana wcześniej.

Przekazywanie sił poziomych

W projekcie trzeba również ustalić, w jaki sposób przekazywane są siły poziome ze słupa na fundament. W zależności od wartości sił i przyjętego detalu mogą uczestniczyć w tym:

• tarcie pod blachą podstawy,
• kotwy fundamentowe,
• trzpień lub blok ścinany,
• opór elementu stalowego osadzonego w cokole,
• inne zaprojektowane rozwiązanie konstrukcyjne.

Nie wolno automatycznie zakładać, że wszystkie siły poziome przejmą kotwy, jeśli nie zostały do tego sprawdzone. Podobnie nie należy bez obliczeń opierać całego rozwiązania na tarciu. Projekt fundamentów hali stalowej powinien jasno opisywać model przekazywania sił i pokazywać potrzebne elementy.

Przy większych siłach poziomych lub momentach detal podstawy może wymagać dużej liczby kotew, grubych blach, żeber, trzpienia ścinanego albo odpowiednio ukształtowanego cokołu. Takie rozwiązania wpływają na zbrojenie i geometrię fundamentu, dlatego muszą być skoordynowane przed betonowaniem.

Ochrona strefy podstawy słupa

Połączenie stal–beton powinno być również rozwiązane pod kątem trwałości. Trzeba zwrócić uwagę na możliwość gromadzenia się wody przy podstawie słupa, poziom posadzki, sposób wykończenia cokołu, zabezpieczenie antykorozyjne stali oraz połączenie z obudową hali.

Blacha podstawy nie powinna znajdować się w miejscu stale narażonym na wodę, zabrudzenia i agresywne środowisko bez odpowiedniego zabezpieczenia. W halach mokrych, myjniach, obiektach produkcyjnych albo przy słupach zewnętrznych detal wymaga większej uwagi niż w suchym magazynie.

Dobry projekt fundamentów hali stalowej powinien więc traktować podstawę słupa jako pełny detal konstrukcyjno-wykonawczy. Kotwa, nakrętka, podkładka, blacha, podlewka, cokół i zbrojenie muszą tworzyć jeden spójny układ.

To właśnie w takich miejscach jakość dokumentacji bezpośrednio przekłada się na łatwość montażu konstrukcji stalowej. Nawet poprawnie policzona hala może sprawić duże problemy wykonawcze, jeśli detal połączenia słupa z fundamentem pozostanie niedoprecyzowany.

Masz projekt hali, ale detale kotew, podstaw słupów lub podlewek nie są jednoznaczne? J-PROJECT może sprawdzić zgodność projektu fundamentów z konstrukcją stalową i wskazać problemy, które warto rozwiązać jeszcze przed betonowaniem.

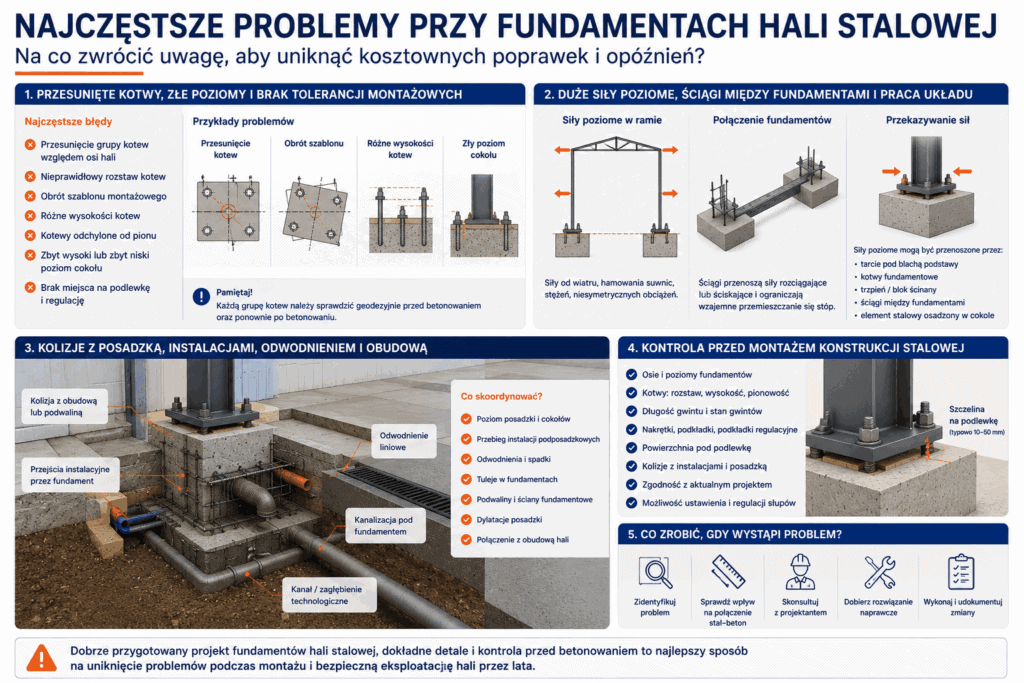

4. Najczęstsze problemy przy fundamentach hali stalowej

Nawet poprawnie obliczony projekt fundamentów hali stalowej może sprawić problemy podczas realizacji, jeżeli dokumentacja nie uwzględnia tolerancji wykonawczych, kolejności robót, instalacji podposadzkowych oraz sposobu montażu konstrukcji stalowej. Najwięcej błędów powstaje zwykle nie w samych obliczeniach, ale na styku kilku zakresów: fundamentów, stali, posadzki, obudowy i instalacji.

Typowe problemy to przesunięte kotwy, nieprawidłowe poziomy cokołów, brak miejsca na podlewkę, kolizje z kanalizacją, niewłaściwie rozwiązane siły poziome oraz niejasna funkcja belek łączących fundamenty. Dlatego projekt fundamentów hali stalowej powinien przewidywać nie tylko stan docelowy konstrukcji, ale również sposób jej wykonania i odbioru przed rozpoczęciem montażu.

4.1. Przesunięte kotwy, złe poziomy i brak tolerancji montażowych

Jednym z najczęstszych problemów na budowie są kotwy fundamentowe wykonane niezgodnie z projektem. Może chodzić o przesunięcie całej grupy kotew względem osi hali, niewłaściwy rozstaw, obrót szablonu, różne wysokości końców gwintowanych albo odchylenie kotew od pionu. Każdy z tych błędów może utrudnić lub całkowicie uniemożliwić ustawienie słupa.

Projekt fundamentów hali stalowej powinien jasno określać osie konstrukcyjne, położenie grup kotew, ich rzędne oraz dopuszczalne tolerancje. Nie wystarczy pokazać samego rozstawu kotew względem środka cokołu. Wykonawca powinien wiedzieć, do jakich osi geodezyjnych odnosi się dany wymiar i z której wersji rysunku należy korzystać.

Duże znaczenie ma również aktualność dokumentacji. W praktyce zdarzają się sytuacje, w których fundamenty wykonywane są według wcześniejszej wersji rysunku, a konstrukcja stalowa została już zmieniona. Zmiana blachy podstawy, przekroju słupa albo liczby kotew może wydawać się niewielka, ale po zabetonowaniu fundamentu staje się poważnym problemem.

Dlatego przed betonowaniem warto potwierdzić:

• numer i datę aktualnego rysunku fundamentów,
• zgodność rozstawu kotew z rysunkiem podstawy słupa,
• położenie osi konstrukcyjnych,
• rzędne wierzchu cokołów,
• długość części gwintowanej ponad betonem,
• stabilność szablonów,
• zgodność zbrojenia z lokalizacją kotew,
• możliwość późniejszego założenia podkładek i nakrętek.

Dobrze przygotowany projekt fundamentów hali stalowej powinien także przewidywać realne tolerancje montażowe. Konstrukcja stalowa jest prefabrykowana z dużą dokładnością, ale fundamenty wykonywane są na budowie, w warunkach znacznie trudniejszych do kontrolowania. Z tego względu detal podstawy słupa powinien umożliwiać racjonalne ustawienie konstrukcji bez konieczności wykonywania przypadkowych przeróbek.

Nie oznacza to jednak, że rozwiązaniem jest dowolne powiększanie otworów w blasze podstawy. Większe otwory mogą ułatwić montaż, ale wymagają odpowiednio dobranych podkładek lub blach dociskowych. Projektant powinien sprawdzić, czy połączenie nadal prawidłowo przenosi siły i czy podkładka nie odkształca się nad otworem.

Błędne poziomy fundamentów i cokołów

Drugą częstą grupą problemów są nieprawidłowe rzędne. Nawet jeśli kotwy zostały ustawione poprawnie w planie, zbyt wysoki lub zbyt niski cokół może uniemożliwić prawidłowe ustawienie słupa.

Projekt fundamentów hali stalowej powinien jednoznacznie rozróżniać:

• poziom wierzchu stopy fundamentowej,
• poziom wierzchu cokołu,
• poziom posadzki,
• poziom podlewki,
• spód blachy podstawy,
• projektowaną rzędną oparcia słupa,
• poziom terenu zewnętrznego.

Jeżeli cokół zostanie wykonany zbyt wysoko, może zabraknąć przestrzeni na podlewkę i regulację. W skrajnym przypadku słup po ustawieniu znajdzie się powyżej projektowanej rzędnej, co wpłynie na poziomy rygli, okapów, belek podsuwnicowych, bram i obudowy hali.

Zbyt niski cokół również nie jest obojętny. Może wymagać wykonania zbyt grubej warstwy podlewki, dodatkowych podkładek albo innego rozwiązania naprawczego. Zbyt duża szczelina pod blachą podstawy może wykraczać poza zakres stosowania przewidzianego materiału podlewkowego.

Dlatego projekt fundamentów hali stalowej powinien pokazywać kompletny łańcuch wymiarowy od poziomu odniesienia do blachy podstawy słupa. Dobrą praktyką jest również sprawdzenie geodezyjne fundamentów przed dostawą konstrukcji stalowej. Pozwala to wykryć różnice poziomów i położenia kotew, zanim na budowę przyjadą słupy.

Co zrobić, gdy kotwy są wykonane nieprawidłowo?

Sposób naprawy zależy od rodzaju i skali błędu. Możliwe rozwiązania obejmują między innymi:

• zmianę lub powiększenie otworów w blasze podstawy,
• zastosowanie większych blach podkładkowych,
• lokalną zmianę detalu podstawy słupa,
• zastosowanie dodatkowych kotew wklejanych,
• wykonanie nowego cokołu lub nadbetonu,
• wymianę części kotew,
• indywidualny detal naprawczy.

Nie są to jednak rozwiązania, które wykonawca powinien wprowadzać samodzielnie. Doginanie kotew, cięcie elementów, rozwiercanie otworów albo stosowanie przypadkowych podkładek może zmienić sposób pracy połączenia. Każda istotna naprawa powinna zostać oceniona przez projektanta konstrukcji.

Dobry projekt fundamentów hali stalowej ogranicza ryzyko takich sytuacji przez dokładne detale, szablony, jasne poziomy oraz kontrolę przed betonowaniem. Więcej o konsekwencjach podobnych niedopatrzeń pisaliśmy w artykule o błędach projektowych.

4.2. Duże siły poziome, ściągi między fundamentami i praca układu jako całości

Fundamenty hali stalowej nie przenoszą wyłącznie pionowego nacisku od słupów. W zależności od schematu konstrukcji mogą pojawiać się znaczne siły poziome, momenty zginające oraz reakcje wyrywające. Ich źródłem mogą być ramy portalowe, stężenia, wiatr, suwnice, bramy, urządzenia technologiczne lub niesymetryczne obciążenia konstrukcji.

Projekt fundamentów hali stalowej powinien dokładnie określać, w jaki sposób te siły są przekazywane na podłoże. Pojedyncza stopa może przenosić siłę poziomą przez tarcie i opór gruntu, ale przy większych reakcjach takie rozwiązanie może prowadzić do bardzo dużych wymiarów fundamentu.

Wtedy warto rozważyć połączenie fundamentów za pomocą:

• żelbetowych ściągów,
• belek spinających,
• podwalin pracujących konstrukcyjnie,
• wspólnej płyty lub rusztu fundamentowego,
• innych elementów rozprowadzających siły między podporami.

Ściąg między fundamentami może przenosić rozciąganie lub ściskanie i ograniczać wzajemne przemieszczanie się stóp. Nie powinien być jednak dodawany automatycznie do każdej hali. Jego zasadność zależy od reakcji, geometrii układu, warunków gruntowych, położenia posadzki oraz możliwości wykonawczych.

Projekt fundamentów hali stalowej powinien jasno rozróżniać zwykłą belkę podwalinową od ściągu konstrukcyjnego. Belka pod obudowę może być zaprojektowana przede wszystkim na obciążenia pionowe i lokalne oddziaływania, natomiast ściąg musi przenosić określoną siłę osiową i być odpowiednio zakotwiony w stopach.

Nie można zakładać, że każda belka łącząca fundamenty automatycznie przejmie siły poziome. Jeżeli ma pełnić taką funkcję, dokumentacja powinna podawać:

• wartość i kierunek siły osiowej,
• przekrój belki,
• układ zbrojenia,
• zakotwienie prętów w fundamentach,
• położenie względem posadzki,
• sposób wykonania połączenia,
• wpływ dylatacji i etapowania robót.

Ściągi a posadzka przemysłowa

Przebieg ściągów musi być skoordynowany z posadzką. Belka może znajdować się pod posadzką, na jej poziomie albo w strefie podwaliny. Każdy wariant ma inne konsekwencje wykonawcze.

Jeśli ściąg znajduje się bezpośrednio pod posadzką, trzeba ustalić:

• czy posadzka jest od niego oddylatowana,
• jak przebiegają warstwy podbudowy,
• czy belka nie powoduje lokalnej zmiany sztywności podłoża,
• jak rozwiązać izolacje,
• czy nie koliduje z instalacjami,
• czy jej wykonanie nie utrudnia prowadzenia robót posadzkowych.

Projekt fundamentów hali stalowej powinien uwzględniać, że posadzka przemysłowa i fundamenty zwykle pracują inaczej. Posadzka może kurczyć się, odkształcać termicznie i osiadać wraz z podbudową, podczas gdy fundamenty są sztywniej związane z konstrukcją hali. Nieprawidłowe połączenie tych elementów może prowadzić do zarysowań posadzki.

Siły poziome od ram stalowych

W halach ramowych sposób zamodelowania podstawy słupa ma bezpośredni wpływ na reakcje fundamentowe. Inne siły wystąpią przy podstawie przegubowej, a inne przy podstawie sztywnej lub częściowo utwierdzonej. Dlatego projekt fundamentów hali stalowej musi być zgodny z modelem obliczeniowym konstrukcji stalowej.

Jeżeli konstrukcja została policzona przy założeniu przegubowej podstawy, detal nie powinien przypadkowo wprowadzać znacznej sztywności obrotowej bez oceny wpływu na ramę. Z kolei jeśli podstawa ma przenosić moment, kotwy, blacha podstawy, cokół i fundament muszą być do tego zaprojektowane.

W praktyce szczególnie niebezpieczne jest przekazanie projektantowi fundamentów jedynie maksymalnych wartości reakcji bez informacji o:

• znakach sił,
• kierunkach działania,
• odpowiadających im kombinacjach,
• przyjętym modelu podstawy,
• jednoczesności reakcji,
• przypadkach wyrywania fundamentu.

Projekt fundamentów hali stalowej powinien bazować na pełnych zestawach sił dla konkretnych kombinacji, a nie na przypadkowo połączonych wartościach maksymalnych. Łączenie ekstremów z różnych przypadków może prowadzić do bardzo dużych fundamentów, które w rzeczywistości nie są potrzebne. Pominięcie niekorzystnej kombinacji może z kolei obniżyć bezpieczeństwo.

Reakcje od stężeń

Szczególnej uwagi wymagają fundamenty w osiach stężeń. Stężenia połaciowe i ścienne przekazują na słupy znaczne siły poziome oraz pionowe składowe. W niektórych kombinacjach jeden fundament może być silnie dociskany, a sąsiedni wyrywany.

Projekt fundamentów hali stalowej powinien analizować cały układ stężonego pola, a nie tylko każdą stopę osobno. Czasem korzystne jest połączenie fundamentów ściągiem, zastosowanie większego ciężaru fundamentu albo zmiana sposobu zakotwienia stężenia.

Podobne zagadnienia dotyczą hal z suwnicami, gdzie siły poziome od hamowania i pracy urządzenia mogą być przekazywane na konkretne rzędy słupów. W takich obiektach fundamenty trzeba projektować jako część przestrzennego układu hali. Więcej o zachowaniu całej konstrukcji opisaliśmy w artykule dotyczącym analizy stateczności konstrukcji.

4.3. Kolizje z posadzką, instalacjami, odwodnieniem i obudową hali

Projekt fundamentów hali stalowej nie może powstawać bez koordynacji z pozostałymi branżami. Pod posadzką hali mogą znajdować się kanalizacja sanitarna i deszczowa, instalacje technologiczne, kanały, odwodnienia liniowe, przewody elektryczne, fundamenty pod maszyny, zagłębienia oraz rury ochronne.

Kolizje są szczególnie częste przy:

• stopach fundamentowych zlokalizowanych przy bramach,
• belkach podwalinowych,
• ściągach między fundamentami,
• dokach przeładunkowych,
• kanałach technologicznych,
• wpustach i odwodnieniach,
• przejściach instalacji przez ściany fundamentowe,
• fundamentach pod urządzenia ustawione blisko słupów hali.

Jeżeli instalacje zostaną zaprojektowane niezależnie od fundamentów, może się okazać, że rura przechodzi przez stopę, studzienka wypada w cokole, a odwodnienie liniowe koliduje z belką podwalinową. Przesunięcie instalacji na budowie nie zawsze jest proste, szczególnie gdy trzeba zachować spadki albo konkretne położenie względem urządzeń.

Dlatego projekt fundamentów hali stalowej powinien być koordynowany na wspólnych rzutach lub modelu przestrzennym. Najważniejsze kolizje warto rozwiązać przed rozpoczęciem wykopów i zbrojenia.

Fundamenty a posadzka przemysłowa

Posadzka przemysłowa jest zwykle odrębnym elementem konstrukcyjnym, ale musi być dobrze połączona funkcjonalnie z fundamentami. Należy ustalić sposób wykonania dylatacji wokół cokołów, słupów, ścian i fundamentów pod maszyny.

Projekt fundamentów hali stalowej powinien pokazywać lub przynajmniej uzgadniać:

• poziom posadzki względem cokołów,
• sposób oddzielenia posadzki od słupów,
• izolacje wokół fundamentów,
• przebieg podwalin i ścian fundamentowych,
• miejsca zagłębień i kanałów,
• wpływ fundamentów na układ dylatacji,
• przejścia instalacyjne pod posadzką.

Częstym problemem jest wykonanie cokołu dokładnie na poziomie posadzki bez rozwiązania ochrony podstawy słupa. Woda, środki czyszczące i zabrudzenia mogą wtedy gromadzić się przy blasze podstawy i kotwach. W obiektach mokrych lub agresywnych chemicznie może to przyspieszać korozję.

Innym błędem jest sztywne połączenie posadzki z fundamentami bez uwzględnienia różnic w odkształceniach. Posadzka kurczy się i pracuje pod wpływem temperatury oraz obciążeń użytkowych. Jeżeli zostanie zablokowana przez fundament, mogą pojawić się niekontrolowane rysy.

Kolizje z odwodnieniem i kanalizacją

Odwodnienia liniowe często projektuje się przy bramach, dokach, strefach mycia lub wejściach do hali. Są to jednocześnie miejsca, w których występują słupy, fundamenty, belki podwalinowe i lokalne obniżenia posadzki.

Projekt fundamentów hali stalowej powinien uwzględniać szerokość kanału, głębokość koryta, spadki przewodów, położenie studzienek oraz możliwość wykonania izolacji. Jeśli odwodnienie przechodzi zbyt blisko stopy, może osłabić grunt przy fundamencie albo utrudnić zagęszczenie zasypki.

Równie ważne są przejścia rur przez ławy i ściany fundamentowe. Otwory należy przewidzieć w projekcie. Wykonywanie przypadkowych przebić w gotowej belce lub ścianie żelbetowej może przeciąć zbrojenie i osłabić element.

Jeżeli przejścia instalacyjne są znane wcześniej, projekt fundamentów hali stalowej może uwzględnić:

• tuleje osłonowe,
• lokalne dozbrojenie,
• zmianę położenia prętów,
• odpowiednią wysokość belki,
• uszczelnienia,
• wymagane odległości od krawędzi fundamentu.

Fundamenty a obudowa hali

Fundamenty muszą być również skoordynowane z obudową. Dotyczy to płyt warstwowych, cokołów prefabrykowanych, podwalin żelbetowych, ścian murowanych, fasad, bram i drzwi.

Projekt fundamentów hali stalowej powinien określać:

• na czym opiera się obudowa,
• jaka jest wysokość cokołu,
• gdzie przebiega izolacja termiczna,
• jak rozwiązano połączenie posadzki ze ścianą,
• czy podwalina jest prefabrykowana, czy monolityczna,
• jak wykonano narożniki i dylatacje,
• co dzieje się przy bramach oraz dokach.

Brak koordynacji może prowadzić do powstania mostków termicznych, nieszczelności, nierównego oparcia płyt lub kolizji z podstawami słupów. Przy bramach szczególnie ważne są poziomy posadzki, progi, fundamenty słupków, odwodnienie oraz miejsce na prowadnice.

Szerzej o współpracy konstrukcji z przegrodami pisaliśmy w artykule dotyczącym obudowy hali przemysłowej.

Kontrola przed rozpoczęciem montażu

Przed dostawą konstrukcji stalowej warto wykonać odbiór fundamentów. Powinien on obejmować zarówno pomiary geodezyjne, jak i kontrolę wizualną.

Warto sprawdzić:

• położenie osi fundamentów,
• rozstaw i rzędne kotew,
• pionowość kotew,
• poziomy cokołów,
• jakość powierzchni pod podlewki,
• kompletność nakrętek i podkładek,
• stan gwintów,
• zgodność fundamentów z aktualnym projektem,
• kolizje z instalacjami i posadzką,
• możliwość ustawienia i regulacji słupów.

Gwinty kotew powinny być zabezpieczone przed betonem, uszkodzeniem i korozją. Przed montażem trzeba upewnić się, że nakrętki można swobodnie nakręcić na odpowiednią długość. Pozornie drobny problem z uszkodzonym gwintem może zatrzymać ustawianie słupa.

Dobrze przygotowany projekt fundamentów hali stalowej oraz kontrola przed montażem pozwalają wykryć większość problemów, zanim na budowę przyjedzie konstrukcja stalowa. Naprawa fundamentu kilka dni wcześniej jest zwykle znacznie prostsza niż podejmowanie decyzji przy dźwigu, ekipie montażowej i samochodach czekających z elementami hali.

Właśnie dlatego dokumentacja fundamentów powinna być skoordynowana z projektem technicznym konstrukcji oraz projektem wykonawczym. Fundamenty, stal, posadzka, instalacje i obudowa muszą być traktowane jako jeden układ, a nie kilka niezależnych zakresów.

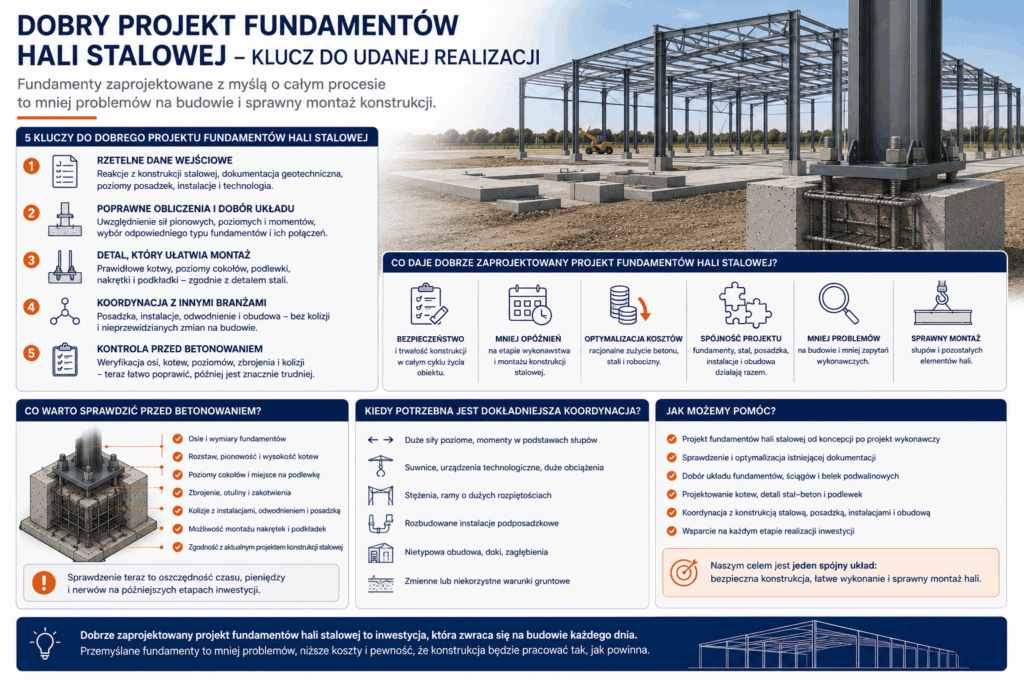

5. Podsumowanie: dobry projekt fundamentów hali stalowej ułatwia montaż konstrukcji

Dobrze przygotowany projekt fundamentów hali stalowej nie kończy się na obliczeniu wymiarów stóp i rozrysowaniu zbrojenia. Powinien łączyć warunki gruntowe, reakcje od konstrukcji stalowej, detale kotew, poziomy cokołów, podlewki, belki podwalinowe, ściągi, posadzkę, instalacje oraz wymagania montażowe w jedno spójne opracowanie.

Fundamenty są wykonywane znacznie wcześniej niż montowana jest konstrukcja stalowa. Jeżeli w dokumentacji pozostaną niejasności, ich konsekwencje często wychodzą dopiero wtedy, gdy słupy są już dostarczone na budowę. Przesunięte kotwy, niewłaściwy poziom cokołu, brak wymaganej długości gwintu albo kolizja z instalacją mogą zatrzymać montaż i wymusić przygotowanie indywidualnych rozwiązań naprawczych.

Dlatego projekt fundamentów hali stalowej powinien być traktowany jako część całego procesu realizacji hali, a nie jako niezależny projekt żelbetowy. Najlepsze efekty daje bieżąca koordynacja między projektantem fundamentów, projektantem konstrukcji stalowej, architektem, wykonawcą robót żelbetowych i firmą odpowiedzialną za montaż stali.

5.1. Co warto sprawdzić przed betonowaniem fundamentów?

Ostatni moment na stosunkowo łatwe wprowadzenie poprawek przypada przed betonowaniem. Po związaniu betonu zmiana położenia kotew, poziomu cokołu albo przebiegu instalacji staje się znacznie trudniejsza i droższa. Dlatego projekt fundamentów hali stalowej powinien zawierać dane pozwalające na jednoznaczny odbiór zbrojenia, szablonów i kotew przed rozpoczęciem betonowania.

W pierwszej kolejności należy potwierdzić zgodność dokumentacji. Trzeba sprawdzić, czy wykonawca korzysta z aktualnej wersji projektu fundamentów i aktualnych rysunków konstrukcji stalowej. Szczególnie ważna jest zgodność detali podstaw słupów z układem kotew.

Przed betonowaniem warto skontrolować:

• położenie osi fundamentów względem osi konstrukcyjnych hali,
• wymiary i poziomy stóp oraz cokołów,
• rozstaw, średnice i liczbę kotew,
• rzędne górnych końców kotew,
• długość wystającej części gwintowanej,
• pionowość kotew i stabilność szablonów,
• zgodność kotew z otworami w blachach podstaw słupów,
• możliwość założenia nakrętek i podkładek,
• położenie zbrojenia względem kotew,
• wymagane otuliny,
• zakotwienie zbrojenia cokołów i ściągów,
• lokalizację przejść instalacyjnych,
• zgodność z odwodnieniem, kanalizacją i posadzką,
• poziom pozostawiony na podlewkę pod blachą podstawy.

Kotwy powinny być sprawdzone geodezyjnie po zamocowaniu szablonów, ale przed betonowaniem. Warto wykonać także dodatkową kontrolę po zakończeniu betonowania, ponieważ podczas podawania i zagęszczania mieszanki betonowej szablon może się przesunąć.

Projekt fundamentów hali stalowej powinien jasno określać punkt odniesienia dla pomiarów. Sam wymiar kotwy względem krawędzi cokołu może być niewystarczający, ponieważ również cokół może zostać wykonany z przesunięciem. Najbezpieczniej odnosić położenie grup kotew do głównych osi geodezyjnych hali.

Ważna jest także kontrola poziomów. Należy potwierdzić, czy rzędna wierzchu cokołu uwzględnia:

• grubość podlewki,
• położenie blachy podstawy,
• docelowy poziom posadzki,
• wysokość konstrukcji stalowej,
• poziomy bram, rygli, okapów i obudowy.

Jeżeli cokół zostanie wykonany zbyt wysoko, korekta może wymagać skuwania betonu. Jeżeli jest zbyt niski, konieczne może być zwiększenie grubości podlewki lub przygotowanie innego rozwiązania naprawczego. Oba przypadki mogą wpływać na termin rozpoczęcia montażu.

Przed betonowaniem trzeba również sprawdzić, czy kotwy nie kolidują ze zbrojeniem. Przesuwanie prętów na budowie bez konsultacji może zmniejszyć nośność fundamentu albo pogorszyć zakotwienie cokołu. Jeżeli kolizja występuje, rozwiązanie powinien zatwierdzić projektant.

Dobrą praktyką jest przygotowanie krótkiej listy kontrolnej dla każdego typu fundamentu. Dzięki temu projekt fundamentów hali stalowej staje się nie tylko dokumentacją obliczeniową, ale także realnym narzędziem wspierającym wykonawcę i nadzór na budowie.

5.2. Kiedy potrzebna jest dokładniejsza koordynacja fundamentów i konstrukcji stalowej?

Dokładniejsza koordynacja jest potrzebna zawsze wtedy, gdy konstrukcja hali odbiega od prostego, powtarzalnego układu. Dotyczy to przede wszystkim hal z dużymi rozpiętościami, suwnicami, dużymi siłami poziomymi, sztywnymi podstawami słupów, rozbudowanymi stężeniami, nietypową obudową albo skomplikowaną technologią.

Projekt fundamentów hali stalowej wymaga szczególnej koordynacji, gdy występują:

• duże momenty w podstawach słupów,
• siły wyrywające kotwy,
• znaczne reakcje poziome,
• słupy podsuwnicowe,
• konstrukcje wsporcze pod urządzenia,
• fundamenty pod maszyny w pobliżu słupów hali,
• duże blachy podstaw i rozbudowane układy kotew,
• trzpienie lub bloki przenoszące ścinanie,
• ściągi między fundamentami,
• prefabrykowane belki podwalinowe,
• doki przeładunkowe i zagłębienia,
• rozbudowane instalacje podposadzkowe,
• niekorzystne lub zmienne warunki gruntowe.

W takich przypadkach podstawowy rzut fundamentów może być niewystarczający. Potrzebne mogą być dokładniejsze przekroje podstaw słupów, zestawienia kotew, osobne rzuty szablonów, detale zbrojenia cokołów, modele przestrzenne oraz koordynacja z projektem warsztatowym konstrukcji stalowej.

Szczególnie ważne jest uzgodnienie sposobu pracy podstawy słupa. Jeżeli model konstrukcji zakłada przegub, a detal podstawy zaczyna przenosić znaczący moment, może zmienić się rozkład sił w całej ramie. Z kolei przy podstawie projektowanej jako sztywna fundament, kotwy, cokół i blacha podstawy muszą rzeczywiście zapewniać zakładaną sztywność oraz nośność.

Projekt fundamentów hali stalowej powinien być także ponownie sprawdzony po istotnych zmianach w konstrukcji stalowej. Zmiana przekroju słupa, układu stężeń, rodzaju podstawy, rozpiętości ramy albo parametrów suwnicy może wpłynąć na reakcje fundamentowe. Nie należy zakładać, że wcześniejsze fundamenty pozostają aktualne po każdej zmianie projektu hali.

Dokładna koordynacja jest potrzebna również wtedy, gdy projekt konstrukcji stalowej i projekt fundamentów wykonują różne firmy. W takiej sytuacji należy jednoznacznie ustalić:

• kto przekazuje reakcje podporowe,
• w jakiej postaci przekazywane są kombinacje sił,
• kto projektuje kotwy,
• kto projektuje blachy podstaw,
• kto odpowiada za szablony,
• gdzie znajdują się zestawienia nakrętek i podkładek,
• kto określa podlewkę,
• kto zatwierdza ewentualne zmiany wykonawcze.

Brak takiego podziału często powoduje powstanie luki projektowej. Każda ze stron zakłada, że dany element znajduje się w zakresie drugiej firmy. Dotyczy to szczególnie kotew, nakrętek, szablonów, podlewek i detali przekazywania sił poziomych.

Dobry projekt fundamentów hali stalowej powinien więc zawierać jasne odwołania do dokumentacji konstrukcji stalowej, a oba opracowania muszą być ze sobą zgodne. W większych obiektach pomocna jest koordynacja w modelu BIM, dzięki której łatwiej wykryć kolizje osi, cokołów, kotew, instalacji oraz elementów obudowy. Szerzej o wykorzystaniu modeli przestrzennych pisaliśmy w artykule BIM w projektowaniu konstrukcji.

Dokładna koordynacja może wydłużyć etap projektowy, ale zwykle skraca wykonanie. Ogranicza liczbę zapytań z budowy, zmian warsztatowych i decyzji podejmowanych pod presją czasu. To jedna z najważniejszych różnic między dokumentacją przygotowaną wyłącznie do spełnienia formalności a rzeczywistym projektem wykonawczym hali stalowej.

5.3. Jak J-PROJECT może pomóc przy projekcie fundamentów hali stalowej?

J-PROJECT może wspierać inwestora, biuro projektowe, wykonawcę lub dostawcę konstrukcji stalowej zarówno przy przygotowaniu nowej dokumentacji, jak i przy sprawdzeniu istniejącego rozwiązania. Zakres może obejmować cały projekt fundamentów hali stalowej albo wybrane zagadnienia wymagające dodatkowej analizy.

Wsparcie może dotyczyć między innymi:

• analizy reakcji przekazywanych z konstrukcji stalowej,
• doboru układu stóp, ław i cokołów,
• projektowania belek podwalinowych i ściągów,
• sprawdzenia sił poziomych i momentów,
• opracowania zbrojenia fundamentów,
• koordynacji kotew z podstawami słupów,
• przygotowania detali stal–beton,
• ustalenia poziomów cokołów i podlewek,
• koordynacji z posadzką, instalacjami i obudową,
• analizy fundamentów hali z suwnicą,
• sprawdzenia możliwości optymalizacji konstrukcji,
• przygotowania dokumentacji wykonawczej.

Projekt fundamentów hali stalowej może zostać opracowany jako część szerszego projektu konstrukcyjnego albo jako odrębny zakres skoordynowany z dokumentacją konstrukcji stalowej. W obu przypadkach kluczowe są dobre dane wejściowe: aktualne rzuty, reakcje podporowe, dokumentacja geotechniczna, detale podstaw słupów, informacje o posadzce, instalacjach i technologii.

J-PROJECT może również przeanalizować gotowy projekt fundamentów hali stalowej, jeżeli pojawiają się wątpliwości dotyczące dużej ilości betonu lub zbrojenia, sposobu przekazywania sił poziomych, liczby kotew, zastosowania ściągów albo zgodności fundamentów z konstrukcją stalową.

Nie każda ciężka stopa oznacza błąd projektowy. Jej wymiary mogą wynikać ze słabych warunków gruntowych, dużych momentów, sił poziomych albo wyrywania. Warto jednak sprawdzić, czy przyjęty układ jest racjonalny i czy nie da się ograniczyć kosztu poprzez zmianę schematu, połączenie fundamentów, lepsze wykorzystanie ściągów albo korektę podstaw słupów.

Podobnie jak przy optymalizacji konstrukcji stalowych, celem nie jest bezwarunkowe zmniejszenie ilości materiału. Projekt fundamentów hali stalowej powinien przede wszystkim zapewniać bezpieczeństwo, trwałość, możliwość poprawnego wykonania i sprawny montaż konstrukcji. Optymalizacja ma sens tylko wtedy, gdy nie przenosi problemów na późniejszy etap inwestycji.

Najlepszy moment na konsultację przypada przed betonowaniem fundamentów. Wtedy można jeszcze skorygować kotwy, poziomy, detale zbrojenia, przebieg ściągów i kolizje instalacyjne. Po wykonaniu fundamentów zakres możliwych zmian jest znacznie mniejszy, a koszt napraw zdecydowanie wyższy.

Planujesz halę stalową lub masz już projekt fundamentów i chcesz sprawdzić jego kompletność? Prześlij rzuty hali, reakcje podporowe, dokumentację geotechniczną oraz dostępne detale podstaw słupów. J-PROJECT może sprawdzić projekt fundamentów hali stalowej, koordynację kotew, podlewek i cokołów oraz wskazać problemy, które warto rozwiązać przed rozpoczęciem betonowania.

FAQ
