Optymalizacja projektu konstrukcyjnego hali: praktyczny plan bezpiecznych oszczędności

Optymalizacja projektu konstrukcyjnego hali nie polega na mechanicznym zmniejszaniu przekrojów ani na znalezieniu wariantu o najniższej masie stali. Dobrze przeprowadzony proces ma usunąć zbędne koszty, ale jednocześnie zachować wymagane bezpieczeństwo, użytkowalność, trwałość oraz możliwość sprawnego wykonania konstrukcji. Trzeba więc oceniać nie jeden element, lecz cały obiekt: ramy, słupy, dźwigary, stężenia, połączenia, fundamenty, elementy drugorzędne, obudowę, transport i montaż.

To ważne, ponieważ pozornie korzystna zmiana może jedynie przenieść koszt w inne miejsce. Lżejszy rygiel może wymagać bardziej złożonych węzłów. Większy rozstaw słupów ogranicza liczbę fundamentów, ale może zwiększyć wymagania wobec konstrukcji dachu. Zmniejszenie sztywności ram może wpłynąć na przemieszczenia, obudowę, bramy lub pracę urządzeń. Niższa masa konstrukcji nie musi też oznaczać niższej ceny produkcji, jeżeli projekt zawiera wiele niepowtarzalnych blach, żeber, spoin i nietypowych profili.

Dlatego optymalizacja projektu konstrukcyjnego hali powinna zaczynać się od pytania, co inwestor rzeczywiście chce poprawić. Celem może być niższy łączny koszt, krótszy harmonogram, prostsza prefabrykacja, ograniczenie liczby podpór, możliwość etapowania inwestycji albo przygotowanie hali do przyszłej rozbudowy. Nie wszystkie cele da się osiągnąć jednocześnie. Czasem warto zaakceptować nieco większe zużycie materiału, jeżeli pozwala ono znacząco uprościć produkcję i montaż.

Równie istotny jest moment rozpoczęcia analizy. Największa swoboda istnieje zwykle podczas koncepcji, kiedy można jeszcze zmienić siatkę słupów, układ nośny, wysokość, rozpiętości i sposób podparcia dachu. Na etapie projektu technicznego zakres zmian jest mniejszy, ale nadal można porównać modele, przekroje, stężenia, połączenia i fundamenty. Po wykonaniu dokumentacji warsztatowej lub zamówieniu materiałów każda korekta staje się trudniejsza, ponieważ wpływa na większą liczbę rysunków, branż i uzgodnień.

W praktyce optymalizacja projektu konstrukcyjnego hali jest więc procesem wielokryterialnym. Powinna opierać się na potwierdzonych danych wejściowych, porównywalnych wariantach i czytelnie zapisanych wnioskach. W dalszej części pokazujemy, jak taki proces uporządkować, gdzie najczęściej powstaje potencjał oszczędności i po czym rozpoznać, że propozycja zmiany jest technicznie uzasadniona, a nie tylko atrakcyjnie opisana.

Optymalizacja projektu konstrukcyjnego hali – co naprawdę podlega ocenie?

Najczęstszy błąd pojawia się już przy definiowaniu zadania. Inwestor lub wykonawca przekazuje projekt i oczekuje „odchudzenia konstrukcji”, nie określając, czy priorytetem jest koszt materiału, cena całego zakresu konstrukcyjnego, czas produkcji, dostępność profili czy termin montażu. Tymczasem optymalizacja projektu konstrukcyjnego hali wymaga mierzalnego celu i ustalenia ograniczeń, których nie wolno naruszyć.

Najpierw cel, później model obliczeniowy

Cel powinien wynikać z realiów inwestycji. W hali magazynowej ważna może być swoboda ustawiania regałów i możliwość zmiany układu najemców. W obiekcie produkcyjnym pierwszeństwo może mieć technologia, transport wewnętrzny, urządzenia, podwieszenia i możliwość prowadzenia instalacji. Hala przeznaczona do rozbudowy wymaga natomiast świadomych decyzji dotyczących ścian szczytowych, dylatacji, stężeń i fundamentów.

Przed rozpoczęciem analizy warto odpowiedzieć na kilka pytań:

• czy porównujemy koszt samego materiału, czy koszt konstrukcji po wyprodukowaniu i zamontowaniu;
• czy dopuszczalna jest zmiana geometrii i siatki słupów;
• czy technologia hali została ostatecznie potwierdzona;
• czy wariant ma uwzględniać planowaną rozbudowę albo zmianę sposobu użytkowania;
• czy można zmienić rozwiązania fundamentów, obudowy oraz połączeń;
• jaki poziom dokumentacji ma zostać przygotowany po wyborze wariantu.

Dopiero na tej podstawie można określić zakres, w jakim optymalizacja projektu konstrukcyjnego hali ma sens. W niektórych inwestycjach wystarczy analiza głównego układu nośnego. W innych konieczne jest ponowne sprawdzenie całego modelu, reakcji podporowych, fundamentów, węzłów i sytuacji montażowych.

Trzy etapy, trzy różne możliwości zmian

Optymalizację koncepcji, projektu technicznego i dokumentacji wykonawczej należy traktować odmiennie. Na etapie koncepcji porównuje się przede wszystkim kompletne układy: ramowy, kratowy, prefabrykowany żelbetowy albo hybrydowy. Można wtedy analizować rozpiętości, liczbę naw, rozmieszczenie podpór oraz powiązanie konstrukcji z technologią.

W projekcie technicznym punkt wyjścia jest bardziej ustabilizowany. Zgodnie z informacjami wynikającymi z Prawa budowlanego w oficjalnym Elektronicznym Dzienniku Ustaw projekt techniczny obejmuje projektowane rozwiązania konstrukcyjne wraz z wynikami obliczeń statyczno-wytrzymałościowych. Projektant odpowiada za opracowanie projektu zgodnie z przepisami i zasadami wiedzy technicznej oraz – w razie potrzeby – za zapewnienie udziału w opracowaniu projektu osób posiadających uprawnienia budowlane do projektowania w odpowiedniej specjalności. Przywołany tekst jednolity uwzględnia stan prawny na 19 marca 2026 r.; przed wykorzystaniem opracowania trzeba uwzględnić również późniejsze zmiany przepisów.

Projekt techniczny nie powinien być automatycznie utożsamiany z kompletną dokumentacją wykonawczą lub warsztatową. Zakres opracowania, odpowiedzialność za detale, zestawienia i modele należy jednoznacznie ustalić w umowie. Pomocne rozwinięcie tego rozróżnienia zawiera materiał o projekcie technicznym konstrukcji.

Na etapie wykonawczym decyzje dotyczą już między innymi podziału elementów, geometrii węzłów, śrub, spoin, żeber i kolejności montażu. Zmiany mogą nadal przynieść korzyści, ale wymagają kontroli zgodności z przyjętym schematem statycznym. Nie można poprawiać detalu w oderwaniu od modelu, jeżeli zmiana wpływa na sztywność, podparcie albo sposób przekazywania sił.

Oceniamy cały ustrój, a nie tylko główne ramy

Optymalizacja projektu konstrukcyjnego hali obejmuje wzajemnie zależne elementy. Ocenie podlegają między innymi:

• główne ramy, słupy, rygle lub dźwigary;
• stężenia dachowe, ścienne i elementy zapewniające stateczność;
• płatwie, rygle ścienne i pozostałe elementy drugorzędne;
• połączenia, blachy podstaw, kotwy oraz strefy podporowe;
• fundamenty i przekazywane na nie reakcje;
• współpraca z obudową, bramami, instalacjami i technologią;
• etapy transportu, scalania oraz montażu.

Szerszy opis zależności kosztowych można znaleźć w artykule o tym, co obejmuje projekt konstrukcyjny hali. W przypadku konstrukcji stalowych przydatnym uzupełnieniem jest również materiał poświęcony optymalizacji konstrukcji stalowych oraz przewodnik omawiający decyzje wpływające na projekt hali stalowej.

Dane wejściowe, bez których porównanie będzie pozorne

Do analizy potrzebne są co najmniej geometria, przeznaczenie hali, warunki geotechniczne, założenia materiałowe, obudowa, urządzenia, transport wewnętrzny, obciążenia użytkowe, wymagania związane z pożarem i plan montażu. Jeśli obiekt ma suwnice, antresole, ciężkie instalacje lub urządzenia dachowe, ich parametry oraz lokalizacje trzeba potwierdzić przed zamknięciem modelu.

Niepewności nie powinny być ukrywane. Można przygotować analizę wstępną, ale trzeba wskazać, które dane przyjęto warunkowo i jakie konsekwencje może mieć ich późniejsza zmiana. Optymalizacja projektu konstrukcyjnego hali oparta na przypadkowych lub zaniżonych założeniach nie daje wiarygodnych oszczędności. Daje jedynie pozornie korzystny wynik, który może przestać być aktualny po koordynacji technologicznej.

Od założeń do wariantów: gdzie powstaje największy potencjał optymalizacji?

Największy potencjał zmian często nie kryje się w pojedynczym przekroju, lecz w decyzjach podjętych przed rozpoczęciem szczegółowych obliczeń. Siatka słupów, rozpiętość, wysokość, liczba naw, spadek dachu, dylatacje i sposób stabilizacji wpływają równocześnie na konstrukcję główną, elementy drugorzędne, fundamenty, obudowę i technologię. Dlatego optymalizacja projektu konstrukcyjnego hali powinna rozpocząć się od porównania układów, a nie od przeglądania listy profili.

Geometria wpływa na więcej niż masę głównej konstrukcji

Zmiana rozstawu słupów może ograniczyć liczbę fundamentów, ale zwiększyć rozpiętość rygli, płatwi lub dźwigarów. Wyższa hala daje większą przestrzeń użytkową, lecz zmienia pracę słupów, stężeń i obudowy. Inny spadek dachu oddziałuje na geometrię ram, odwodnienie, elementy dachowe i rozwiązania instalacyjne. Lokalizacja dylatacji wpływa natomiast na podział konstrukcji oraz sposób przekazywania oddziaływań poziomych.

Nie ma zatem jednej „optymalnej” siatki słupów dla wszystkich hal. Układ dobry dla magazynu może utrudniać funkcjonowanie linii produkcyjnej. Rozwiązanie wygodne dla konstrukcji może kolidować z regałami, drogami transportowymi, bramami albo instalacjami. Przed zamknięciem geometrii warto przeanalizować funkcję obiektu tak dokładnie, jak sam model statyczny. W przypadku magazynów rozwinięcie tego zagadnienia znajduje się w materiale o projekcie hali magazynowej.

Układ ramowy, kratowy, prefabrykowany czy hybrydowy?

Optymalizacja projektu konstrukcyjnego hali może obejmować porównanie różnych materiałów i schematów. Układ ramowy bywa prosty koncepcyjnie, ale jego rzeczywista efektywność zależy od rozpiętości, wysokości, stężeń, połączeń i obciążeń. Kratownica może ograniczać zużycie materiału w wybranych warunkach, ale zwiększa liczbę prętów i węzłów oraz wymaga miejsca w wysokości konstrukcyjnej. Więcej o takich układach opisuje artykuł o kratownicy stalowej.

Prefabrykowane rozwiązania żelbetowe lub sprężone mogą być uzasadnione w określonych obiektach, lecz trzeba sprawdzić logistykę, dostępność elementów, ciężar montażowy, podpory i fundamenty. Przykładem technologii wymagającej odrębnej oceny są dźwigary sprężone. Układ hybrydowy łączy materiały i może wykorzystać ich cechy w różnych częściach obiektu, ale zwiększa znaczenie koordynacji styków, tolerancji i odpowiedzialności projektowej.

Żadnego z tych rozwiązań nie należy przedstawiać jako zawsze najtańszego. Poprawne porównanie wymaga tej samej geometrii użytkowej, tych samych oddziaływań, wymagań trwałościowych, założeń pożarowych i kryteriów użytkowalności. Jeżeli jeden wariant analizuje pełny zakres, a drugi pomija fundamenty, zabezpieczenia lub detale, wyniki nie są porównywalne.

Technologia hali jest częścią danych konstrukcyjnych

Transport wewnętrzny, suwnice, regały, podwieszenia, urządzenia dachowe, kanały instalacyjne i konstrukcje wsporcze nie powinny pojawiać się dopiero po zakończeniu projektu konstrukcji. Ich rozmieszczenie może zmienić schemat pracy elementów, wymagane rezerwy oraz możliwość prowadzenia stężeń. Także przyszła zmiana sposobu użytkowania powinna zostać opisana jako konkretne wymaganie, a nie ogólna deklaracja „elastyczności”.

Jeżeli urządzenie nie zostało jeszcze wybrane, należy uzgodnić założenia projektowe z inwestorem i technologiem oraz wyraźnie je zapisać. Nie oznacza to przyjmowania dowolnie dużych rezerw. Nadmierne i nieuzasadnione rezerwy także generują koszt. Chodzi o świadome ustalenie wartości wejściowych i procedury aktualizacji projektu po otrzymaniu ostatecznych danych.

Macierz wariantów zamiast jednego wskaźnika

Przejrzysta optymalizacja projektu konstrukcyjnego hali powinna zawierać macierz porównawczą. Nie trzeba sprowadzać wszystkiego do jednej liczby. Lepiej zestawić kryteria i wskazać, który wariant ma przewagę, a gdzie występuje ryzyko lub koszt przeniesiony do innego zakresu.

• Materiał: rodzaje materiałów, liczba profili i szacunkowa ilość elementów.
• Fundamenty: reakcje, typy fundamentów, zakotwienie i zależność od warunków gruntowych.
• Prefabrykacja: liczba typów elementów, powtarzalność, skomplikowanie węzłów i operacji warsztatowych.
• Transport: podział wysyłkowy, gabaryty i potrzeba scalania na budowie.
• Montaż: kolejność, stateczność tymczasowa, dostęp sprzętu i liczba połączeń wykonywanych na placu budowy.
• Harmonogram: zależności między produkcją, fundamentami, konstrukcją, obudową i instalacjami.
• Ryzyko: niepotwierdzone dane, nietypowe detale, dostępność materiałów oraz podatność na późne zmiany.

Takie podejście pozwala pokazać, dlaczego wariant cięższy może być prostszy w produkcji albo dlaczego układ z mniejszą liczbą słupów może zwiększyć wymagania wobec dachu. Szersze omówienie racjonalnego projektowania zawiera artykuł o tym, jak przygotowywać konstrukcje stalowe taniej i bezpiecznie.

Najpierw stabilizacja założeń, potem szczegółowe obliczenia

Częste zmiany technologii potrafią szybko zdezaktualizować model. Jeśli jednocześnie zmieniają się urządzenia, otwory, obudowa, instalacje i układ komunikacji, optymalizacja projektu konstrukcyjnego hali staje się serią kosztownych powrotów do wcześniejszych decyzji. Warto więc wprowadzić punkt zatwierdzenia danych wejściowych oraz listę założeń, które mogą jeszcze ulec zmianie.

Zgodnie z rozporządzeniem dotyczącym szczegółowego zakresu i formy projektu budowlanego, w jego aktualnym brzmieniu, zakres projektu powinien uwzględniać stopień skomplikowania robót oraz specyfikę i charakter obiektu. Część opisowa projektu technicznego obejmuje rozwiązania konstrukcyjne, założenia do obliczeń i podstawowe wyniki, a część rysunkowa powinna przedstawiać rozwiązania konstrukcyjno-materiałowe w zakresie odpowiednim do obiektu. Oczekiwany poziom detalu wykonawczego trzeba jednak ustalić oddzielnie.

Jeżeli siatka słupów, technologia i główne gabaryty nie zostały jeszcze zamrożone, warto przekazać koncepcję do porównania wariantów przed rozpoczęciem szczegółowego projektowania. Na tym etapie jedna dobrze uzasadniona decyzja może być bardziej wartościowa niż późniejsze poprawianie wielu przekrojów.

Obliczenia, stateczność i fundamenty – jak optymalizować bez obniżania bezpieczeństwa?

Po wyborze uzasadnionych wariantów rozpoczyna się część obliczeniowa. Nie jest ona jednorazowym sprawdzeniem modelu. Optymalizacja projektu konstrukcyjnego hali wymaga iteracji: przyjęcia założeń, zbudowania modelu, określenia oddziaływań i ich kombinacji, sprawdzenia nośności oraz użytkowalności, korekty ustroju i ponownej weryfikacji. Każda istotna zmiana układu powinna wrócić do modelu, zamiast kończyć się wyłącznie ręczną korektą zestawienia materiału.

Model jest opisem rzeczywistości, a nie samą geometrią

Wynik obliczeń zależy od sposobu odwzorowania podpór, połączeń, stężeń, mimośrodów i współpracy elementów. Znaczenie ma to, czy węzeł traktowany jest jako sztywny, podatny czy przegubowy, jak modelowane są podparcia boczne i które elementy rzeczywiście stabilizują konstrukcję. Uproszczenia są nieuniknione, ale powinny być świadome, udokumentowane i odpowiednie do analizowanego problemu.

Analiza numeryczna nie potwierdza automatycznie poprawności projektu. Program rozwiązuje przyjęty model. Jeśli warunki brzegowe, zwolnienia, sztywności, dane materiałowe albo obciążenia są błędne, czytelny wykres nie naprawi problemu. Praktyczne rozwinięcie tego tematu zawiera materiał o analizie stateczności konstrukcji.

Stateczność globalna i lokalna

Zmniejszanie przekrojów często zwiększa znaczenie zjawisk statecznościowych. Trzeba sprawdzić nie tylko wytrzymałość materiału, ale też zachowanie całego ustroju i poszczególnych elementów. Praca stężeń, wyboczenie słupów, zwichrzenie belek, długości wyboczeniowe, podparcia boczne i sztywność węzłów nie są dodatkiem do optymalizacji. Mogą przesądzić o tym, czy wariant jest prawidłowy.

Przykładowo element o wystarczającej nośności przekroju może utracić stateczność, jeżeli nie ma rzeczywistego podparcia odpowiadającego założeniom modelu. Podobnie płatew lub obudowa nie powinny być automatycznie uznawane za skuteczne zabezpieczenie, jeśli sposób połączenia i warunki pracy nie potwierdzają takiej funkcji. Więcej informacji praktycznych przedstawiają artykuły o wyboczeniu słupa oraz zwichrzeniu belki.

Optymalizacja projektu konstrukcyjnego hali powinna uwzględniać również imperfekcje i efekty drugiego rzędu, jeśli są istotne dla przyjętego modelu oraz sposobu weryfikacji. Należy kontrolować zarówno zachowanie w kierunku głównych ram, jak i stateczność podłużną hali. Stężenia muszą mieć ciągłą drogę przekazywania sił aż do fundamentów.

Użytkowalność jest równie praktyczna jak nośność

Konstrukcja może spełniać warunki nośności, a mimo to pracować w sposób nieakceptowalny dla obudowy, bram, instalacji lub urządzeń. Przemieszczenia pionowe i poziome, odkształcenia elementów drugorzędnych, drgania oraz różnice przemieszczeń między częściami obiektu mogą mieć bezpośrednie skutki użytkowe.

Nie należy przyjmować jednego uniwersalnego limitu dla każdej hali. Kryteria zależą od konstrukcji, materiału, obudowy, technologii, wyposażenia i wymagań inwestycji. Muszą być ustalone dla konkretnego obiektu i zweryfikowane według właściwych podstaw projektowania. Dlatego optymalizacja projektu konstrukcyjnego hali nie może kończyć się po sprawdzeniu wykorzystania przekrojów.

Fundamenty są częścią tego samego wariantu

Zmiana konstrukcji nadziemnej wpływa na reakcje podporowe. Lżejszy wariant może przekazywać większe momenty lub siły poziome, wymagać innych kotew, blach podstaw i fundamentów. Zmiana schematu ram może także wpływać na wrażliwość rozwiązania na osiadania lub na konieczność zastosowania dodatkowych elementów łączących.

Warunki gruntowe powinny być znane na odpowiednim etapie analizy. Bez danych geotechnicznych można czasem porównać tendencje, ale nie należy przedstawiać fundamentów jako ostatecznie zoptymalizowanych. Istotne są również poziomy posadowienia, otoczenie obiektu, instalacje podziemne, posadzka, cokoły i kolejność wykonywania robót.

Węzeł słup–fundament wymaga koordynacji reakcji, blachy podstawy, kotew, zbrojenia, podlewki i tolerancji. Nawet poprawnie policzone elementy mogą być trudne do połączenia, jeśli dokumentacje stalowa i żelbetowa powstawały niezależnie. Praktyczne zagadnienia opisuje artykuł o projekcie fundamentów hali stalowej.

Etap montażu może mieć inny schemat niż gotowa hala

Gotowa konstrukcja korzysta z docelowych stężeń, połączeń i ciągłości układu. Podczas montażu część tych elementów może jeszcze nie istnieć. Poszczególne ramy, dźwigary lub segmenty mogą wymagać tymczasowego zabezpieczenia i odpowiedniej kolejności wznoszenia. Jeżeli etap montażowy jest istotny dla analizowanego rozwiązania, powinien zostać sprawdzony, a wymagania muszą być czytelnie przekazane wykonawcy.

Nie każda analiza wymaga takiego samego poziomu szczegółowości. Zakres zależy od skomplikowania konstrukcji, montażu i przyjętego podziału odpowiedzialności. Nie wolno jednak zakładać, że stateczność docelowej hali automatycznie rozwiązuje wszystkie sytuacje przejściowe.

Podstawy normowe i rola analizy MES

Oficjalna dokumentacja Joint Research Centre dotycząca EN 1990 i podstaw projektowania konstrukcji wskazuje, że zasady obejmują bezpieczeństwo, użytkowalność, trwałość oraz podstawy weryfikacji. EN 1990 stosuje się wraz z odpowiednimi Eurokodami dotyczącymi oddziaływań, materiałów i geotechniki. Konkretny zestaw części trzeba dobrać do materiału, obciążeń i warunków danej inwestycji.

Modelowanie zachowania konstrukcji, kombinacje oddziaływań i ocena niezawodności nie są opcjonalnym dodatkiem. Stanowią podstawę porównania wariantów. Analiza MES może wspierać optymalizację projektu konstrukcyjnego hali, zwłaszcza przy nieregularnej geometrii lub złożonych strefach, lecz jej jakość zależy od modelu, siatki, warunków brzegowych, danych materiałowych oraz interpretacji rezultatów.

Jeżeli istniejący projekt ma zostać odchudzony albo zmieniony technologicznie, warto zlecić łączną analizę konstrukcji i fundamentów. Zakres takiej weryfikacji można ustalić na podstawie modelu, obliczeń, rysunków oraz listy planowanych zmian, zamiast oceniać tylko masę stali.

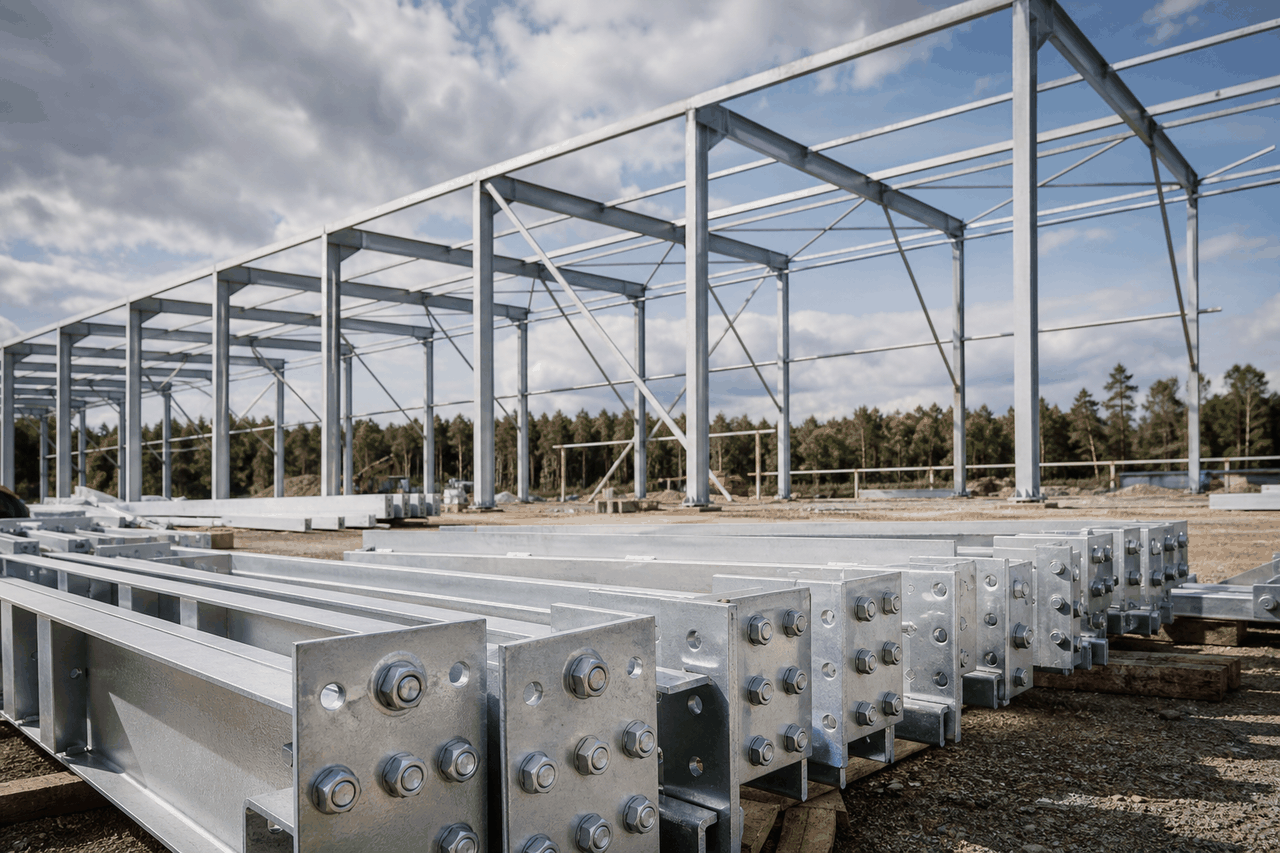

Koszt wykonania, detale i montaż: dlaczego najlżejszy wariant nie zawsze jest najtańszy?

Model obliczeniowy może wskazać mniejszą masę konstrukcji, ale nie wycenia automatycznie wszystkich operacji potrzebnych do jej wykonania. Cena zależy także od liczby elementów, typów profili, blach, żeber, śrub, spoin, zabezpieczeń i operacji warsztatowych. Dlatego optymalizacja projektu konstrukcyjnego hali powinna przejść z modelu do realiów wytwórni, transportu i placu budowy.

Masa materiału to tylko jedna pozycja

Dwa warianty o podobnej masie mogą mieć odmienny koszt. Jeden może składać się z powtarzalnych ram i kilku typów detali. Drugi może wymagać licznych zmian przekrojów, nietypowych blach i pracochłonnych spoin. Wycena wykonawcy uwzględnia nie tylko zakup materiału, lecz także przygotowanie produkcji, cięcie, wiercenie, składanie, spawanie, kontrolę, zabezpieczenia, pakowanie i obsługę dokumentacji.

Nie oznacza to, że zawsze należy maksymalnie ujednolicać konstrukcję. Zastosowanie jednego dużego profilu w całej hali mogłoby uprościć zamówienie, ale prowadzić do nieuzasadnionego przewymiarowania wielu elementów. Celem jest racjonalna równowaga między wykorzystaniem przekrojów a powtarzalnością produkcji.

W praktyce warto porównać:

• liczbę różnych profili i grubości blach;
• liczbę typów węzłów oraz wariantów warsztatowych;
• zakres spawania i przygotowania krawędzi;
• liczbę żeber, przewiązek i drobnych elementów;
• liczbę połączeń śrubowych wykonywanych na budowie;
• powierzchnię oraz rodzaj wymaganych zabezpieczeń;
• powtarzalność elementów i możliwość seryjnej produkcji.

Optymalizacja projektu konstrukcyjnego hali może więc polegać na niewielkim zwiększeniu masy wybranych elementów, jeżeli pozwala to wyeliminować wiele nietypowych detali. Taki wariant wymaga jednak sprawdzenia w rzeczywistej wycenie, ponieważ koszt operacji zależy od technologii konkretnego wykonawcy.

Połączenia powinny wynikać z modelu i technologii wykonania

Węzeł nie jest jedynie rysunkiem łączącym dwa profile. Jego sztywność i nośność muszą odpowiadać założeniom modelu. Jednocześnie detal powinien być możliwy do wykonania, zabezpieczenia, transportu i skręcenia w warunkach budowy. Dostęp do śrub, możliwość prowadzenia spoin, tolerancje otworów i kolejność łączenia elementów mają znaczenie praktyczne.

Nadmiernie skomplikowane połączenie może zniwelować oszczędność uzyskaną na przekroju. Z drugiej strony zbyt daleko idące uproszczenie detalu może zmienić schemat pracy albo przenieść problem do innego elementu. Każda istotna korekta połączenia powinna być skoordynowana z obliczeniami i pozostałymi rysunkami.

Transport i podział wysyłkowy

Element zaprojektowany jako jedna długa część może dobrze wyglądać w modelu, ale nie zawsze będzie praktyczny w transporcie. Podział wysyłkowy wpływa na liczbę styków montażowych, masę pojedynczych części, sposób podnoszenia, miejsce scalania oraz harmonogram dostaw. Należy również sprawdzić, czy na placu budowy znajduje się przestrzeń do składowania i przygotowania elementów.

W przypadku kratownic lub dużych dźwigarów trzeba ustalić, czy będą przewożone w całości, w segmentach, czy jako części przeznaczone do scalania. Każdy wybór ma konsekwencje obliczeniowe i wykonawcze. Styk montażowy powinien znaleźć się w miejscu uzasadnionym nie tylko transportem, ale także przebiegiem sił i dostępem podczas montażu.

Kolejność montażu i stateczność tymczasowa

Dobry projekt powinien dać się bezpiecznie zmontować. Ocenie podlega kolejność ustawiania słupów, ram i stężeń, możliwość zastosowania podparć tymczasowych, dostęp sprzętu oraz sposób prowadzenia robót równolegle z obudową i instalacjami. Artykuł o łatwości montażu konstrukcji stalowej rozwija wpływ decyzji projektowych na tempo i organizację budowy.

Optymalizacja projektu konstrukcyjnego hali nie powinna tworzyć układu, który osiąga wymaganą stateczność dopiero po zamontowaniu niemal wszystkich elementów, jeśli nie określono sposobu bezpiecznego dojścia do tego stanu. Potrzebne zabezpieczenia tymczasowe trzeba uwzględnić w planie, zakresie odpowiedzialności i wycenie.

Koordynacja z obudową, instalacjami i technologią

Otwory, bramy, świetliki, pasma instalacyjne, urządzenia dachowe i przejścia przez konstrukcję powinny być skoordynowane przed uruchomieniem produkcji. Późne wycinanie elementów, dokładanie wymianów lub przesuwanie stężeń może pochłonąć wcześniej uzyskane oszczędności. Znaczenie ma również sposób podparcia i dopuszczalne odkształcenia obudowy hali przemysłowej.

Koordynacja nie polega wyłącznie na wykrywaniu kolizji geometrycznych. Trzeba ustalić, czy element konstrukcyjny może przenieść obciążenia od instalacji, czy urządzenie ma własną konstrukcję wsporczą i kto projektuje lokalne wzmocnienia. Należy też określić terminy przekazania danych między branżami.

Porównanie kosztu całkowitego wariantów

Praktyczna karta porównawcza może obejmować następujące grupy:

• Konstrukcja główna: materiał, przekroje, liczba elementów i poziom wykorzystania.
• Fundamenty: beton, zbrojenie, kotwy, roboty ziemne i wymagania montażowe.
• Produkcja: liczba typów, spoiny, śruby, żebra oraz stopień powtarzalności.
• Zabezpieczenia: przygotowanie powierzchni i wymagania wynikające z warunków obiektu.
• Logistyka: podział wysyłkowy, transport, składowanie i scalanie.
• Montaż: sprzęt, kolejność, połączenia budowlane i zabezpieczenia tymczasowe.
• Koordynacja: wpływ wariantu na obudowę, instalacje, technologię i inne branże.
• Ryzyko zmian: wrażliwość rozwiązania na niepotwierdzone dane i dostępność materiałów.
• Utrzymanie: dostępność do kontroli, naprawy zabezpieczeń oraz możliwość przyszłych modyfikacji.

Nie każdą pozycję da się dokładnie wycenić na początku. Można jednak opisać jej wpływ i poziom ryzyka. Dzięki temu optymalizacja projektu konstrukcyjnego hali nie sprowadza się do porównania dwóch zestawień tonażowych.

Co powinno zostać po zakończeniu analizy?

Wynik powinien być możliwy do zweryfikowania i bezpiecznego wdrożenia. Potrzebne są założenia, opis porównanych wariantów, zakres zmian, wyniki najważniejszych sprawdzeń, aktualne rysunki i zestawienia oraz informacja o wpływie na fundamenty i inne branże. Jeśli zmiana ma przejść do produkcji, zakres dokumentacji wykonawczej trzeba potwierdzić przed zamówieniem materiałów. Pomocny może być przewodnik wyjaśniający, co obejmuje projekt wykonawczy hali stalowej.

Lista zmian względem projektu wyjściowego powinna wskazywać elementy usunięte, dodane lub zmienione, a także dokumenty tracące aktualność. Bez tego na budowie mogą funkcjonować równolegle dwie wersje rozwiązania.

Przed skierowaniem dokumentacji do wyceny warsztatowej lub zamówieniem stali warto skonsultować projekt pod kątem produkcji, transportu i montażu. To moment, w którym można jeszcze wychwycić kosztowne detale bez ingerowania w gotowe elementy.

Podsumowanie: checklista bezpiecznej optymalizacji projektu konstrukcyjnego hali

Dobra optymalizacja projektu konstrukcyjnego hali usuwa nieuzasadnione koszty, ale nie obniża wymaganego poziomu bezpieczeństwa, użytkowalności, trwałości ani wykonalności. Wynik powinien być oceniany dla kompletnego wariantu, a nie tylko dla wybranych profili. Inwestor potrzebuje przy tym nie samej deklaracji oszczędności, lecz jasnej informacji, z czego ona wynika i jakie powoduje konsekwencje.

Checklista przed rozpoczęciem analizy

1. Potwierdź funkcję hali. Określ sposób użytkowania, technologię, transport wewnętrzny, urządzenia, regały, suwnice i planowane podwieszenia.
2. Ustal geometrię i ograniczenia. Zweryfikuj rozpiętości, wysokość, siatkę słupów, bramy, dylatacje, możliwość rozbudowy oraz wymagania architektoniczne.
3. Zbierz dane o oddziaływaniach. Dane wejściowe powinny odpowiadać rzeczywistemu wyposażeniu, lokalizacji i przeznaczeniu obiektu.
4. Sprawdź warunki gruntowe. Konstrukcja i fundamenty powinny być analizowane łącznie, z uwzględnieniem dostępnych danych geotechnicznych.
5. Potwierdź wymagania związane z pożarem i trwałością. Wpływają one na materiały, detale, zabezpieczenia i koszt wykonania.
6. Określ standard obudowy. Konstrukcja musi być skoordynowana z jej podparciem, tolerancjami i dopuszczalnymi odkształceniami.
7. Ustal zakres dokumentacji. Trzeba rozróżnić koncepcję, projekt techniczny, projekt wykonawczy i dokumentację warsztatową.

Jeżeli część informacji nie jest dostępna, należy oznaczyć założenia tymczasowe oraz określić, kiedy zostaną potwierdzone. Optymalizacja projektu konstrukcyjnego hali może być wykonywana etapami, ale każda faza powinna kończyć się aktualną listą danych i ograniczeń.

Checklista porównania wariantów

1. Porównuj rozwiązanie bazowe i uzasadnione warianty według tych samych danych wejściowych.
2. Sprawdzaj ramy, słupy, dźwigary, stężenia, elementy drugorzędne, połączenia i fundamenty.
3. Oceniaj nośność, stateczność, użytkowalność, trwałość oraz istotne sytuacje przejściowe.
4. Uwzględniaj liczbę elementów, profili, blach, śrub, spoin i operacji warsztatowych.
5. Analizuj transport, podział wysyłkowy, kolejność montażu i zabezpieczenia tymczasowe.
6. Sprawdzaj wpływ zmian na obudowę, instalacje, technologię i harmonogram.
7. Oddzielaj potwierdzone oszczędności od założeń wymagających wyceny wykonawcy.

Warto zachować ostrożność wobec uniwersalnych wskaźników masy materiału lub obietnic stałej oszczędności procentowej. Bez geometrii, obciążeń, warunków gruntowych, technologii i udokumentowanych obliczeń wariantowych takie liczby nie opisują konkretnej hali. Materiał porównawczy o pozornie atrakcyjnych oszczędnościach zawiera artykuł tańszy projekt konstrukcji hali.

Checklista odbioru zoptymalizowanego rozwiązania

• czy opisano cel i zakres analizy;
• czy wskazano wszystkie zmienione założenia;
• czy przedstawiono porównane warianty i kryteria wyboru;
• czy obliczenia odpowiadają aktualnym rysunkom;
• czy sprawdzono fundamenty, kotwy, połączenia i stężenia;
• czy określono wpływ zmian na pozostałe branże;
• czy przygotowano listę dokumentów zastępowanych nową wersją;
• czy odpowiedzialność za wprowadzenie zmian została jednoznacznie przypisana;
• czy zakres dokumentacji jest wystarczający do następnego etapu inwestycji.

Nie należy akceptować samej informacji, że wariant jest lżejszy. Potrzebne są założenia, zakres sprawdzeń i konsekwencje dla pozostałych części obiektu. Projektant powinien też jasno wskazać ograniczenia analizy, zwłaszcza jeśli nie otrzymał pełnych danych technologicznych, geotechnicznych lub wykonawczych.

Ostatecznie optymalizacja projektu konstrukcyjnego hali jest wartościowa wtedy, gdy pomaga podjąć lepszą decyzję inwestycyjną. Czasem prowadzi do redukcji materiału, czasem do uproszczenia węzłów, a czasem pokazuje, że wariant wyjściowy jest racjonalny i nie warto go dalej odchudzać. Rzetelna analiza może również wykazać, że oszczędność w konstrukcji głównej zwiększyłaby koszt fundamentów, zabezpieczeń albo montażu.
