Optymalizacja konstrukcji stalowych odgrywa dziś kluczową rolę w projektowaniu nowoczesnych hal przemysłowych i magazynowych. Rosnące ceny materiałów budowlanych oraz coraz większa konkurencja na rynku inwestycyjnym sprawiają, że inwestorzy oczekują rozwiązań konstrukcyjnych pozwalających ograniczać koszty realizacji obiektu. Właśnie dlatego optymalizacja konstrukcji stalowych staje się jednym z najważniejszych elementów współczesnego procesu projektowego. Odpowiednio zaprojektowana konstrukcja pozwala zmniejszyć zużycie stali przy jednoczesnym zachowaniu wymaganego poziomu bezpieczeństwa.
Współczesne projektowanie konstrukcji stalowych wykorzystuje zaawansowane narzędzia obliczeniowe, takie jak MES – Metoda Elementów Skończonych, które umożliwiają dokładną analizę pracy konstrukcji. Dzięki nim projektanci mogą precyzyjnie określać rozkład sił, ugięcia oraz stabilność elementów konstrukcyjnych. Coraz częściej stosuje się również podejścia projektowe takie jak metoda imperfekcyjna, pozwalająca lepiej odwzorować rzeczywiste zachowanie konstrukcji stalowych. Wszystkie obliczenia prowadzone są zgodnie z wymaganiami norm projektowych, przede wszystkim Eurokodów, które definiują zasady bezpieczeństwa konstrukcji w Europie.
Jednocześnie optymalizacja konstrukcji stalowych nie polega wyłącznie na zmniejszaniu przekrojów elementów konstrukcyjnych. Kluczowe znaczenie ma również właściwy dobór schematu statycznego, rozstawu słupów czy sposobu pracy całej konstrukcji hali. W praktyce dobrze przeprowadzona optymalizacja konstrukcji stalowych pozwala inwestorowi znacząco ograniczyć zużycie materiału, a tym samym obniżyć koszt realizacji inwestycji. W dalszej części artykułu przyjrzymy się najważniejszym metodom i rozwiązaniom stosowanym dziś w procesie optymalizacji konstrukcji stalowych.
1. Optymalizacja konstrukcji stalowych – na czym polega w projektowaniu hal
Projektowanie współczesnych hal przemysłowych wymaga nie tylko zapewnienia odpowiedniej nośności konstrukcji, ale także racjonalnego wykorzystania materiałów. W praktyce oznacza to poszukiwanie rozwiązań, które pozwalają ograniczyć zużycie stali bez pogarszania bezpieczeństwa konstrukcji. Optymalizacja konstrukcji stalowych polega więc na świadomym kształtowaniu układu konstrukcyjnego, przekrojów elementów oraz schematu statycznego hali. Proces ten opiera się na dokładnej analizie pracy konstrukcji oraz wykorzystaniu nowoczesnych narzędzi obliczeniowych. Dzięki temu optymalizacja konstrukcji stalowych pozwala projektować obiekty bardziej efektywne materiałowo i ekonomicznie.
1.1. Optymalizacja konstrukcji stalowych zaczyna się od właściwego modelu obliczeniowego
Optymalizacja konstrukcji stalowych rozpoczyna się od przygotowania odpowiedniego modelu obliczeniowego konstrukcji. Model ten powinien możliwie wiernie odwzorowywać rzeczywistą pracę konstrukcji hali przemysłowej. Kluczowe znaczenie ma właściwe odwzorowanie schematu statycznego, sztywności elementów oraz sposobu przekazywania obciążeń pomiędzy poszczególnymi elementami konstrukcji. W praktyce oznacza to konieczność zastosowania zaawansowanych narzędzi obliczeniowych, takich jak MES – Metoda Elementów Skończonych.
Dzięki analizom MES projektant może dokładniej ocenić rozkład sił wewnętrznych w elementach konstrukcyjnych. Pozwala to lepiej dopasować przekroje stalowe do rzeczywistych obciążeń działających na konstrukcję. Optymalizacja konstrukcji stalowych wymaga także uwzględnienia zjawisk związanych ze statecznością elementów, takich jak wyboczenie czy zwichrzenie. W tym celu coraz częściej stosuje się metodę imperfekcyjną, która pozwala uwzględnić rzeczywiste niedoskonałości geometryczne konstrukcji.
Wszystkie analizy prowadzone są oczywiście zgodnie z wymaganiami norm projektowych, przede wszystkim Eurokodów, które określają zasady projektowania konstrukcji stalowych w Europie. Odpowiednio przygotowany model obliczeniowy pozwala projektantowi analizować różne warianty konstrukcji oraz ocenić wpływ zmian na zużycie stali. Dzięki temu optymalizacja konstrukcji stalowych może być prowadzona w sposób świadomy i kontrolowany. W praktyce oznacza to możliwość projektowania konstrukcji bardziej efektywnych materiałowo przy zachowaniu pełnego bezpieczeństwa użytkowania obiektu.
2. Znaczenie modeli obliczeniowych w optymalizacji konstrukcji
Współczesne projektowanie konstrukcji stalowych w dużej mierze opiera się na dokładnych modelach obliczeniowych. To właśnie one pozwalają projektantom analizować rzeczywistą pracę konstrukcji oraz przewidywać jej zachowanie pod wpływem różnych obciążeń. Optymalizacja konstrukcji stalowych nie byłaby dziś możliwa bez zaawansowanych narzędzi analitycznych i odpowiednio przygotowanych modeli numerycznych. Dzięki nim projektant może świadomie podejmować decyzje dotyczące przekrojów elementów, schematu statycznego czy rozstawu podpór. W praktyce dobrze przygotowany model obliczeniowy stanowi fundament, na którym opiera się skuteczna optymalizacja konstrukcji stalowych.

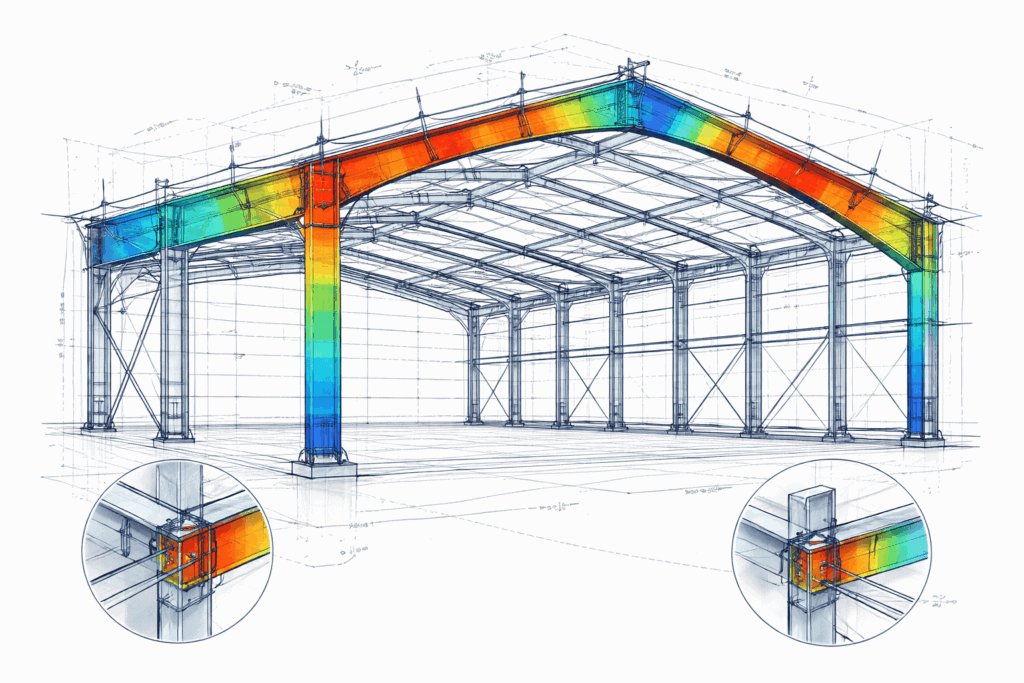

2.1. Rola Metody Elementów Skończonych (MES) w analizie konstrukcji
Jednym z najważniejszych narzędzi stosowanych we współczesnym projektowaniu konstrukcji jest MES – Metoda Elementów Skończonych. Pozwala ona analizować pracę konstrukcji w sposób znacznie bardziej szczegółowy niż tradycyjne metody obliczeniowe. W modelu MES konstrukcja dzielona jest na wiele mniejszych elementów, które współpracują ze sobą w trakcie analizy statycznej. Dzięki temu możliwe jest bardzo dokładne określenie rozkładu sił wewnętrznych, ugięć oraz naprężeń w konstrukcji stalowej.
Takie podejście ma ogromne znaczenie w procesie projektowym. Optymalizacja konstrukcji stalowych wymaga bowiem precyzyjnego określenia miejsc najbardziej obciążonych oraz elementów, które posiadają zapas nośności. Analiza MES pozwala zidentyfikować obszary konstrukcji, w których przekroje mogą zostać zmniejszone bez wpływu na bezpieczeństwo całego układu. W praktyce oznacza to możliwość racjonalnego zmniejszenia zużycia stali.
Dodatkową zaletą analiz MES jest możliwość modelowania rzeczywistej pracy całej konstrukcji hali. Uwzględnia się wówczas współpracę ram, rygli, stężeń oraz innych elementów konstrukcyjnych. Optymalizacja konstrukcji stalowych może być dzięki temu prowadzona w oparciu o rzeczywiste zachowanie konstrukcji, a nie jedynie uproszczone schematy obliczeniowe. W efekcie projektant jest w stanie zaprojektować konstrukcję bardziej efektywną materiałowo, zachowując wymagania bezpieczeństwa określone w Eurokodach.
2.2. Metoda imperfekcyjna w projektowaniu konstrukcji stalowych
Istotnym elementem współczesnego projektowania konstrukcji stalowych jest również metoda imperfekcyjna. W tradycyjnym podejściu konstrukcje analizowano często jako układy idealne geometrycznie, co nie zawsze odzwierciedlało ich rzeczywistą pracę. W praktyce każdy element konstrukcyjny posiada bowiem pewne niedoskonałości geometryczne wynikające z procesu produkcji i montażu. Metoda imperfekcyjna pozwala uwzględnić te zjawiska już na etapie analizy konstrukcji.
Wprowadzenie imperfekcji geometrycznych do modelu obliczeniowego umożliwia bardziej realistyczne odwzorowanie zachowania konstrukcji stalowej. Jest to szczególnie ważne w przypadku elementów smukłych, które są podatne na utratę stateczności. Optymalizacja konstrukcji stalowych wykorzystuje tę metodę, aby dokładniej określić rzeczywistą nośność elementów konstrukcyjnych. Dzięki temu projektant może uniknąć nadmiernych zapasów materiałowych wynikających z konserwatywnych założeń projektowych.
Zastosowanie metody imperfekcyjnej pozwala więc prowadzić projektowanie konstrukcji stalowych w sposób bardziej zbliżony do rzeczywistych warunków pracy konstrukcji. Optymalizacja konstrukcji stalowych oparta na takich modelach pozwala ograniczyć zużycie materiału przy jednoczesnym zachowaniu wysokiego poziomu bezpieczeństwa konstrukcji.
2.3. Dokładność modelu a zużycie stali
Dokładność modelu obliczeniowego ma bezpośredni wpływ na ilość stali zastosowanej w konstrukcji hali przemysłowej. Zbyt uproszczone modele prowadzą często do przyjmowania konserwatywnych założeń projektowych. W rezultacie projektant może przewymiarować elementy konstrukcji, aby zachować wymagany poziom bezpieczeństwa. Takie podejście zwiększa jednak zużycie materiałów i podnosi koszt realizacji inwestycji.
Właśnie dlatego optymalizacja konstrukcji stalowych wymaga stosowania możliwie realistycznych modeli konstrukcyjnych. Dokładne odwzorowanie schematu statycznego, warunków podparcia oraz współpracy elementów pozwala lepiej określić rzeczywisty rozkład sił w konstrukcji. W połączeniu z analizą MES i metodą imperfekcyjną daje to projektantowi znacznie większą kontrolę nad procesem projektowym.
Dzięki temu optymalizacja konstrukcji stalowych może być prowadzona w sposób świadomy i oparty na rzeczywistych danych obliczeniowych. W praktyce oznacza to możliwość projektowania konstrukcji stalowych o mniejszej masie przy zachowaniu wymagań bezpieczeństwa wynikających z Eurokodów. Odpowiednia dokładność modelu obliczeniowego staje się więc jednym z kluczowych elementów wpływających na efektywność całego projektu konstrukcyjnego.
3. Technologia BIM w procesie optymalizacji konstrukcji stalowych
Współczesne projektowanie konstrukcji stalowych coraz częściej opiera się na pracy w środowisku cyfrowym. Modele BIM pozwalają projektantom tworzyć szczegółowe odwzorowanie konstrukcji jeszcze na etapie koncepcji obiektu. Dzięki temu możliwe jest znacznie lepsze analizowanie układu konstrukcyjnego oraz jego wpływu na zużycie materiałów. Optymalizacja konstrukcji stalowych w środowisku BIM staje się bardziej przejrzysta i łatwiejsza do kontrolowania na każdym etapie projektu. W efekcie optymalizacja konstrukcji stalowych może być prowadzona równolegle z rozwojem modelu konstrukcyjnego oraz analizą obliczeniową.
3.1. Model konstrukcji w środowisku BIM
Model konstrukcji przygotowany w środowisku BIM stanowi dziś podstawę pracy wielu biur projektowych zajmujących się projektowaniem obiektów przemysłowych. W przeciwieństwie do tradycyjnych rysunków dwuwymiarowych model BIM zawiera pełną geometrię konstrukcji wraz z informacjami o przekrojach, materiałach oraz połączeniach elementów stalowych. Dzięki temu projektant może dokładniej analizować wzajemne relacje pomiędzy poszczególnymi elementami konstrukcji. Optymalizacja konstrukcji stalowych staje się dzięki temu bardziej świadomym procesem projektowym.
Model BIM pozwala również łatwo analizować różne warianty konstrukcyjne hali. Projektant może szybko zmieniać rozstaw słupów, wysokość konstrukcji czy schemat statyczny i natychmiast ocenić wpływ tych zmian na konstrukcję. W praktyce oznacza to możliwość porównywania różnych rozwiązań projektowych na bardzo wczesnym etapie projektu. Optymalizacja konstrukcji stalowych może być więc prowadzona już na etapie modelowania koncepcyjnego.
Warto również podkreślić, że modele BIM są często wykorzystywane do generowania dokumentacji warsztatowej konstrukcji stalowej. Na ich podstawie powstają rysunki wykonawcze, zestawienia materiałowe oraz modele przekazywane do wytwórni konstrukcji stalowych. Dzięki temu optymalizacja konstrukcji stalowych obejmuje nie tylko etap obliczeń, ale także przygotowanie dokumentacji produkcyjnej.
3.2. Współpraca modeli BIM z programami obliczeniowymi
Jedną z największych zalet technologii BIM jest możliwość integracji modelu konstrukcji z programami obliczeniowymi. W praktyce oznacza to, że model geometryczny konstrukcji może być bezpośrednio wykorzystywany do przygotowania modelu obliczeniowego w programie analitycznym. Takie podejście znacząco skraca czas przygotowania analiz statycznych. Optymalizacja konstrukcji stalowych może być dzięki temu prowadzona szybciej i bardziej efektywnie.
W wielu nowoczesnych procesach projektowych model BIM jest powiązany z analizą wykonywaną metodą MES – Metodą Elementów Skończonych. Dane geometryczne konstrukcji są automatycznie przenoszone do programu obliczeniowego, gdzie wykonywane są szczegółowe analizy statyczne. Dzięki temu projektant może łatwo sprawdzić wpływ zmian w modelu konstrukcyjnym na wyniki obliczeń. Optymalizacja konstrukcji stalowych staje się więc procesem iteracyjnym, w którym model konstrukcji i model obliczeniowy rozwijają się równolegle.
Takie podejście pozwala projektantom analizować wiele wariantów konstrukcyjnych i wybierać rozwiązania najbardziej efektywne materiałowo. W efekcie optymalizacja konstrukcji stalowych może prowadzić do znaczącego ograniczenia zużycia stali przy zachowaniu wymagań bezpieczeństwa określonych w Eurokodach.
3.3. Wpływ BIM na ograniczenie błędów projektowych
Jednym z istotnych problemów w tradycyjnym projektowaniu konstrukcji były błędy wynikające z niespójności pomiędzy różnymi rysunkami projektowymi. W przypadku skomplikowanych obiektów przemysłowych mogło to prowadzić do kolizji pomiędzy elementami konstrukcyjnymi lub instalacyjnymi. Technologia BIM pozwala w dużej mierze wyeliminować tego typu problemy. Wszystkie elementy konstrukcji znajdują się bowiem w jednym spójnym modelu cyfrowym.
Wspólny model konstrukcyjny pozwala projektantom kontrolować relacje pomiędzy elementami konstrukcji oraz instalacjami technologicznymi. Dzięki temu możliwe jest wykrywanie kolizji już na etapie projektowania. Optymalizacja konstrukcji stalowych staje się dzięki temu bardziej efektywna, ponieważ projektant nie musi uwzględniać dodatkowych zapasów wynikających z niepewności projektowej.
Ograniczenie błędów projektowych ma również bezpośredni wpływ na koszty realizacji inwestycji. Każda zmiana wprowadzana na budowie wiąże się bowiem z dodatkowymi kosztami i opóźnieniami. Dzięki wykorzystaniu technologii BIM optymalizacja konstrukcji stalowych może być prowadzona w sposób bardziej kontrolowany, a ryzyko problemów wykonawczych na budowie jest znacznie mniejsze.
4. Najczęstsze błędy zwiększające zużycie stali w halach przemysłowych
Projektowanie konstrukcji stalowych w halach przemysłowych wymaga nie tylko spełnienia wymagań normowych, ale także świadomego podejścia do kształtowania układu konstrukcyjnego. W praktyce wiele projektów powstaje w sposób zbyt zachowawczy, co prowadzi do niepotrzebnego zwiększenia zużycia materiałów. Takie podejście może wynikać z uproszczonych modeli obliczeniowych, nieoptymalnych schematów statycznych lub nadmiernych zapasów bezpieczeństwa. Optymalizacja konstrukcji stalowych polega między innymi na identyfikowaniu i eliminowaniu takich błędów projektowych. Dzięki temu optymalizacja konstrukcji stalowych pozwala projektować hale przemysłowe bardziej efektywne materiałowo i ekonomicznie.
4.1. Zbyt konserwatywne założenia projektowe
Jednym z najczęstszych problemów w projektowaniu konstrukcji stalowych jest stosowanie zbyt konserwatywnych założeń projektowych. W wielu przypadkach projektanci przyjmują duże zapasy bezpieczeństwa, które nie zawsze są uzasadnione rzeczywistą pracą konstrukcji. Takie podejście może wynikać z niepewności związanej z uproszczonymi modelami obliczeniowymi lub z braku szczegółowej analizy konstrukcji. W efekcie elementy konstrukcyjne są przewymiarowane, a zużycie stali rośnie.
Współczesne narzędzia obliczeniowe pozwalają znacznie dokładniej analizować zachowanie konstrukcji. Dzięki analizom wykonywanym metodą MES – Metodą Elementów Skończonych projektant może lepiej określić rzeczywiste siły działające w elementach konstrukcyjnych. Optymalizacja konstrukcji stalowych polega więc między innymi na ograniczeniu niepotrzebnych zapasów materiałowych przy zachowaniu wymagań bezpieczeństwa określonych w Eurokodach.
W praktyce oznacza to bardziej świadome podejście do projektowania konstrukcji stalowych. Zamiast przyjmowania nadmiernych zapasów materiałowych projektant może opierać swoje decyzje na dokładnych wynikach analiz obliczeniowych. Dzięki temu optymalizacja konstrukcji stalowych pozwala ograniczyć zużycie stali bez wpływu na bezpieczeństwo konstrukcji.
4.2. Nieoptymalny schemat statyczny konstrukcji
Schemat statyczny konstrukcji ma ogromny wpływ na rozkład sił wewnętrznych w elementach stalowych. Niewłaściwie dobrany układ konstrukcyjny może prowadzić do niepotrzebnego zwiększenia momentów zginających oraz sił osiowych w elementach nośnych. W rezultacie konieczne staje się stosowanie większych przekrojów stalowych, co bezpośrednio wpływa na wzrost zużycia materiału.
Optymalizacja konstrukcji stalowych w dużej mierze polega na właściwym kształtowaniu schematu statycznego hali przemysłowej. Dotyczy to między innymi rozstawu słupów, wysokości konstrukcji, sposobu pracy rygli czy rozmieszczenia stężeń. Nawet niewielkie zmiany w układzie konstrukcyjnym mogą znacząco wpłynąć na wielkość sił działających w elementach stalowych.
Nowoczesne programy obliczeniowe pozwalają analizować różne warianty schematów konstrukcyjnych już na etapie koncepcji projektu. Dzięki temu projektant może wybrać rozwiązanie najbardziej efektywne materiałowo. Optymalizacja konstrukcji stalowych pozwala w takich przypadkach uzyskać konstrukcję o mniejszej masie przy zachowaniu pełnej funkcjonalności obiektu.
4.3. Brak uwzględnienia rzeczywistej pracy konstrukcji
Kolejnym częstym problemem w projektowaniu konstrukcji stalowych jest nieuwzględnianie rzeczywistej pracy całego układu konstrukcyjnego. W wielu uproszczonych analizach elementy konstrukcyjne analizowane są oddzielnie, bez uwzględnienia ich współpracy z innymi elementami konstrukcji. Takie podejście może prowadzić do zbyt konserwatywnych wyników obliczeń i zwiększonego zużycia stali.
Współczesne metody analizy konstrukcji pozwalają modelować pracę całych układów konstrukcyjnych. W modelach obliczeniowych uwzględnia się współpracę ram, rygli, stężeń oraz innych elementów konstrukcyjnych hali. Optymalizacja konstrukcji stalowych wykorzystuje takie podejście, aby dokładniej odwzorować rzeczywiste zachowanie konstrukcji pod obciążeniem.
W praktyce oznacza to możliwość bardziej racjonalnego doboru przekrojów elementów stalowych. Dzięki uwzględnieniu rzeczywistej pracy konstrukcji projektant może uniknąć niepotrzebnego przewymiarowania elementów. Optymalizacja konstrukcji stalowych pozwala więc ograniczyć zużycie materiałów przy zachowaniu wymagań bezpieczeństwa oraz trwałości konstrukcji.
5. Optymalizacja konstrukcji stalowych w halach przemysłowych
Projektowanie hal przemysłowych wymaga szczególnego podejścia do kształtowania konstrukcji stalowej. Obiekty tego typu często posiadają duże rozpiętości, znaczne obciążenia technologiczne oraz wymagają elastycznej przestrzeni produkcyjnej. Właśnie dlatego optymalizacja konstrukcji stalowych odgrywa tak istotną rolę w projektowaniu współczesnych hal przemysłowych. Proces ten obejmuje nie tylko dobór odpowiednich przekrojów elementów konstrukcyjnych, ale także właściwe kształtowanie całego układu konstrukcyjnego budynku. Dzięki temu optymalizacja konstrukcji stalowych pozwala ograniczyć zużycie materiałów przy jednoczesnym zachowaniu wymaganej nośności i stateczności konstrukcji.
5.1. Dobór odpowiednich przekrojów stalowych
Dobór przekrojów stalowych jest jednym z kluczowych elementów procesu projektowania konstrukcji hali przemysłowej. Każdy element konstrukcyjny, taki jak słupy, rygle czy belki dachowe, musi zostać zaprojektowany w taki sposób, aby przenosił przewidziane obciążenia przy możliwie najmniejszym zużyciu materiału. W praktyce oznacza to konieczność dokładnej analizy sił działających w konstrukcji oraz właściwego dopasowania przekrojów stalowych do tych obciążeń. Optymalizacja konstrukcji stalowych polega między innymi na takim doborze przekrojów, który zapewnia wymagany poziom bezpieczeństwa przy minimalnej masie konstrukcji.
Współczesne narzędzia obliczeniowe pozwalają projektantom analizować pracę konstrukcji z bardzo dużą dokładnością. Dzięki analizom wykonywanym metodą MES – Metodą Elementów Skończonych możliwe jest dokładne określenie momentów zginających, sił osiowych oraz sił tnących działających w elementach stalowych. Na tej podstawie projektant może dobrać przekroje stalowe w sposób bardziej precyzyjny niż w przypadku tradycyjnych metod obliczeniowych.
W wielu przypadkach dobór przekrojów może obejmować również porównanie różnych typów elementów stalowych, takich jak profile walcowane, blachownice spawane czy konstrukcje kratowe. Optymalizacja konstrukcji stalowych polega wtedy na wyborze rozwiązania, które najlepiej odpowiada warunkom pracy konstrukcji oraz wymaganiom inwestora. Dzięki temu możliwe jest zaprojektowanie konstrukcji stalowej o mniejszej masie, przy zachowaniu wymagań bezpieczeństwa określonych w Eurokodach.
5.2. Optymalizacja rozstawu słupów i rygli
Jednym z najważniejszych parametrów wpływających na zużycie stali w hali przemysłowej jest rozstaw słupów oraz układ rygli konstrukcyjnych. Zbyt duży rozstaw podpór może prowadzić do powstawania bardzo dużych momentów zginających w elementach konstrukcyjnych. W rezultacie konieczne jest stosowanie większych przekrojów stalowych, co zwiększa masę całej konstrukcji. Z drugiej strony zbyt mały rozstaw słupów może ograniczać funkcjonalność przestrzeni produkcyjnej lub magazynowej.
Optymalizacja konstrukcji stalowych polega więc na znalezieniu właściwego kompromisu pomiędzy wymaganiami konstrukcyjnymi a funkcjonalnością obiektu. W praktyce projektant analizuje różne warianty rozstawu słupów oraz wysokości konstrukcji hali. Dzięki wykorzystaniu modeli obliczeniowych możliwe jest sprawdzenie wpływu tych parametrów na wielkość sił w elementach konstrukcyjnych.
Zmiana rozstawu słupów nawet o kilkadziesiąt centymetrów może w wielu przypadkach znacząco wpłynąć na masę konstrukcji stalowej. Optymalizacja konstrukcji stalowych pozwala więc dobrać taki układ konstrukcyjny, który będzie jednocześnie ekonomiczny i funkcjonalny. Właściwe zaprojektowanie rozstawu słupów ma również duże znaczenie dla przyszłego użytkowania hali, ponieważ wpływa na organizację przestrzeni produkcyjnej, transport wewnętrzny oraz rozmieszczenie urządzeń technologicznych.
5.3. Projektowanie konstrukcji pod suwnice
W wielu halach przemysłowych istotnym elementem konstrukcji są suwnice, które służą do transportu ciężkich elementów w obrębie obiektu. Projektowanie konstrukcji pod suwnice wymaga uwzględnienia dodatkowych obciążeń dynamicznych, które mogą znacząco wpływać na pracę konstrukcji stalowej. Oprócz ciężaru podnoszonego ładunku należy uwzględnić również siły poziome powstające podczas przyspieszania i hamowania suwnicy.
Optymalizacja konstrukcji stalowych w halach wyposażonych w suwnice wymaga szczególnie dokładnej analizy konstrukcji. Dotyczy to przede wszystkim belek podsuwnicowych, słupów oraz elementów stężających konstrukcję hali. W wielu przypadkach stosuje się szczegółowe modele obliczeniowe oparte na metodzie MES, które pozwalają analizować wpływ obciążeń dynamicznych na konstrukcję.
Właściwe zaprojektowanie konstrukcji pod suwnice pozwala uniknąć nadmiernego przewymiarowania elementów stalowych. Jednocześnie konieczne jest spełnienie wymagań norm projektowych określonych w Eurokodach oraz normach dotyczących urządzeń dźwigowych. Dzięki odpowiedniemu podejściu projektowemu optymalizacja konstrukcji stalowych umożliwia zaprojektowanie konstrukcji hali przemysłowej, która będzie jednocześnie bezpieczna, funkcjonalna i efektywna materiałowo.
6. Podsumowanie – dlaczego optymalizacja konstrukcji stalowych ma znaczenie
Współczesne projektowanie hal przemysłowych coraz częściej koncentruje się nie tylko na spełnieniu wymagań normowych, ale również na racjonalnym wykorzystaniu materiałów konstrukcyjnych. Optymalizacja konstrukcji stalowych pozwala osiągnąć oba te cele jednocześnie – zapewnić bezpieczeństwo konstrukcji oraz ograniczyć zużycie stali. W praktyce oznacza to bardziej świadome podejście do projektowania, oparte na dokładnych modelach obliczeniowych oraz analizie rzeczywistej pracy konstrukcji. Wykorzystanie narzędzi takich jak MES, technologia BIM czy metoda imperfekcyjna umożliwia projektantom znacznie dokładniejsze odwzorowanie zachowania konstrukcji. Dzięki temu optymalizacja konstrukcji stalowych pozwala eliminować niepotrzebne zapasy materiałowe oraz błędy projektowe.
Istotną rolę odgrywa również właściwe kształtowanie schematu statycznego konstrukcji oraz dobór odpowiednich przekrojów stalowych. Nawet niewielkie zmiany w układzie konstrukcyjnym mogą znacząco wpłynąć na masę całej konstrukcji hali przemysłowej. Optymalizacja konstrukcji stalowych ma więc bezpośredni wpływ na koszty realizacji inwestycji oraz efektywność ekonomiczną projektu. W przypadku dużych obiektów przemysłowych różnice w zużyciu stali mogą sięgać nawet kilkunastu procent. Odpowiednie podejście projektowe pozwala więc inwestorom ograniczyć koszty budowy bez kompromisów w zakresie bezpieczeństwa.
Jeżeli planujesz budowę hali przemysłowej lub chcesz sprawdzić, czy Twój projekt konstrukcji jest zoptymalizowany pod względem zużycia materiałów, warto skonsultować go z doświadczonym projektantem. W J-PROJECT specjalizujemy się w projektowaniu konstrukcji przemysłowych oraz w optymalizacji układów konstrukcyjnych hal stalowych i żelbetowych. Dzięki nowoczesnym narzędziom obliczeniowym oraz pracy w środowisku BIM pomagamy inwestorom projektować konstrukcje bardziej efektywne materiałowo i ekonomicznie.
👉 Skontaktuj się z nami, jeśli chcesz sprawdzić możliwości optymalizacji Twojego projektu lub planujesz nową inwestycję przemysłową.
FAQ
Optymalizacja konstrukcji stalowych polega na takim zaprojektowaniu elementów konstrukcyjnych, aby spełniały wymagania bezpieczeństwa przy możliwie najmniejszym zużyciu stali. Proces ten obejmuje analizę schematu statycznego, dobór przekrojów, model obliczeniowy oraz wykorzystanie nowoczesnych metod analizy konstrukcji.
Nie. Prawidłowo wykonana optymalizacja konstrukcji stalowych nie obniża poziomu bezpieczeństwa konstrukcji. Wszystkie rozwiązania muszą spełniać wymagania norm projektowych, w tym Eurokodów, które określają zasady projektowania konstrukcji stalowych.
W procesie optymalizacji konstrukcji stalowych wykorzystuje się nowoczesne programy obliczeniowe oparte na Metodzie Elementów Skończonych (MES) oraz modele konstrukcji tworzone w technologii BIM. Pozwala to dokładnie analizować pracę konstrukcji i dobierać przekroje w sposób bardziej efektywny.
Tak. Dzięki właściwemu zaprojektowaniu układu konstrukcyjnego możliwe jest ograniczenie zużycia stali nawet o kilkanaście procent. W przypadku dużych hal przemysłowych przekłada się to bezpośrednio na znaczące oszczędności w kosztach realizacji inwestycji.
Najlepszym momentem na przeprowadzenie optymalizacji konstrukcji stalowych jest etap projektowania hali przemysłowej. W wielu przypadkach możliwa jest również analiza i optymalizacja już istniejącego projektu, co pozwala sprawdzić, czy konstrukcja nie została przewymiarowana.
