Oprogramowanie dla konstrukcji przemysłowych — praktyczny przewodnik wyboru

Oprogramowanie dla konstrukcji przemysłowych nie jest jednym programem, który po wprowadzeniu wymiarów hali samodzielnie wykonuje obliczenia, przygotowuje model BIM, rozwiązuje wszystkie połączenia i wydaje kompletną dokumentację dla wytwórni. W praktyce jest to zestaw współpracujących narzędzi, procedur oraz danych. Jego skuteczność zależy nie tylko od dostępnych funkcji, lecz przede wszystkim od jakości założeń przyjętych przez projektanta i od sposobu kontrolowania informacji między kolejnymi etapami.

Innego środowiska potrzebuje zespół opracowujący koncepcję regularnej hali, innego projektant konstrukcji wsporczej pod urządzenia, a jeszcze innego biuro przygotowujące model szczegółowy i rysunki warsztatowe. Znaczenie mają rodzaj materiału i układu nośnego, geometria, powiązanie obiektu z technologią, oczekiwane analizy, poziom uszczegółowienia dokumentacji oraz wymagania uczestników inwestycji. Sama długa lista modułów nie odpowiada jeszcze na pytanie, czy dane rozwiązanie pasuje do konkretnego procesu.

Dobierając oprogramowanie dla konstrukcji przemysłowych, warto więc zacząć od rezultatów: jakie decyzje mają zostać podjęte, jakie obliczenia wykonane, jakie modele i rysunki przekazane oraz kto będzie z nich korzystał. Dopiero później można oceniać funkcje aplikacji, możliwości wymiany danych, sposób obsługi rewizji, nakład pracy wdrożeniowej i koszty utrzymania całego środowiska.

Ten przewodnik nie jest rankingiem producentów. Pokazuje, jak rozdzielić zadania między obliczenia, modelowanie analityczne, BIM, koordynację oraz dokumentację wykonawczą. Wyjaśnia też, dlaczego nawet zaawansowane oprogramowanie dla konstrukcji przemysłowych nie zwalnia projektanta z kontroli schematu, obciążeń, wyników i rysunków. To właśnie spójność tych warstw, a nie maksymalna automatyzacja, decyduje o praktycznej wartości cyfrowego warsztatu.

Oprogramowanie dla konstrukcji przemysłowych — jakie zadania powinno obsługiwać?

Najprościej byłoby oczekiwać, że jeden model stanie się wspólnym źródłem geometrii, obciążeń, wyników, zestawień i rysunków. Rzeczywisty proces projektowy jest jednak bardziej złożony. Poszczególne modele służą odmiennym celom, a informacja potrzebna do koordynacji przestrzennej nie zawsze wystarcza do analizy statycznej, wymiarowania połączeń albo przygotowania dokumentacji produkcyjnej.

Dlatego oprogramowanie dla konstrukcji przemysłowych należy rozpatrywać jako ekosystem. Może on obejmować kilka aplikacji wyspecjalizowanych w różnych zadaniach albo rozbudowane środowisko z odrębnymi modułami. W obu przypadkach potrzebne są świadome reguły przekazywania i sprawdzania danych. Nazwa produktu ma mniejsze znaczenie niż odpowiedź na pytanie, co jest modelem źródłowym i za które informacje odpowiada dany uczestnik projektu.

Pięć głównych grup zadań

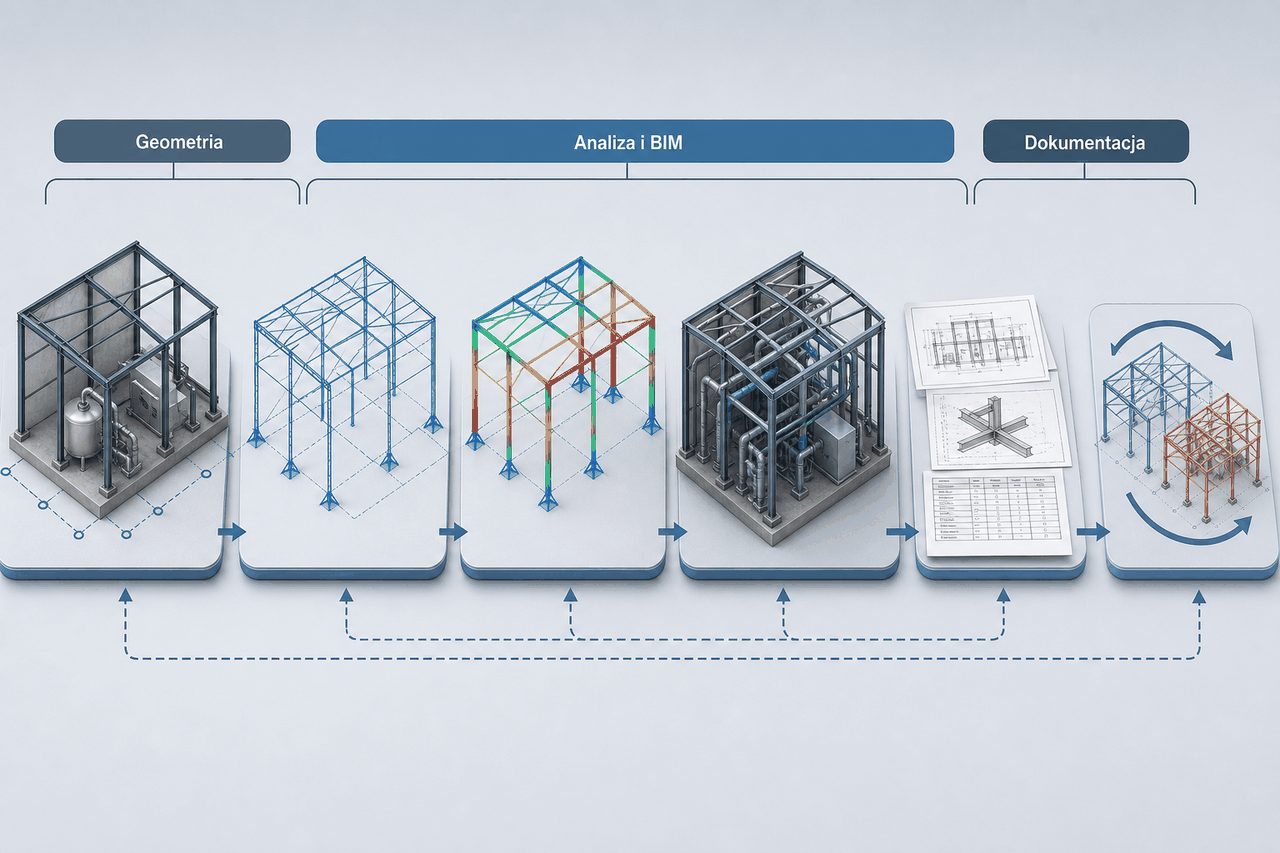

Praktyczny podział obejmuje pięć powiązanych obszarów:

1. Przygotowanie koncepcji i geometrii. Na tym etapie ustala się układ osi, rozpiętości, poziomy, lokalizacje podpór, główne elementy konstrukcji oraz rezerwy dla urządzeń i instalacji. Model może być stosunkowo prosty, ale powinien odpowiadać aktualnym ustaleniom funkcjonalnym.
2. Budowa modelu analitycznego. Konstrukcja jest przedstawiana za pomocą elementów odpowiednich do zamierzonej analizy, na przykład prętów, paneli, węzłów, podpór i zwolnień. To reprezentacja pracy układu, a nie cyfrowa kopia każdego detalu obiektu.
3. Obliczenia i wymiarowanie. Program pomaga wyznaczać odpowiedź modelu na przyjęte oddziaływania, porządkować kombinacje, oceniać wyniki i przygotowywać raporty. Projektant nadal odpowiada za schemat, dane wejściowe, zastosowaną metodę i interpretację rezultatów.
4. Modelowanie BIM i koordynacja. Model konstrukcji jest zestawiany z architekturą, instalacjami, technologią oraz innymi branżami. Ważne stają się otwory, przestrzenie serwisowe, trasy transportu, identyfikatory elementów i kontrola zmian.
5. Dokumentacja wykonawcza lub warsztatowa. Powstają widoki, przekroje, detale, zestawienia, rysunki części i zespołów oraz informacje potrzebne do produkcji i montażu, odpowiednio do uzgodnionego zakresu.

Dobierając oprogramowanie dla konstrukcji przemysłowych, nie należy automatycznie zakładać, że każdy projekt musi wykorzystywać najbardziej rozbudowane funkcje we wszystkich pięciu obszarach. Prosta konstrukcja może wymagać niewielkiego zestawu narzędzi. Obiekt z urządzeniami, antresolami, podestami, nietypowymi obciążeniami i gęstą siecią instalacji może potrzebować bardziej rozbudowanego modelowania oraz formalnie opisanego obiegu danych.

Model fizyczny a model analityczny

Rozróżnienie tych dwóch pojęć jest podstawą bezpiecznej pracy. Model fizyczny przedstawia elementy w sposób zbliżony do ich rzeczywistej geometrii i położenia. Może zawierać słupy, belki, ściany, płyty, otwory, blachy, śruby czy elementy montażowe. Model analityczny upraszcza obiekt do postaci potrzebnej do obliczeń.

Oficjalna dokumentacja modelu analitycznego Autodesk Revit określa go jako uproszczoną reprezentację geometrii przeznaczoną do analiz konstrukcyjnych. Elementy analityczne, podpory, zwolnienia i obciążenia muszą być przygotowane świadomie. Sam fakt, że belki wyglądają na połączone w modelu fizycznym, nie przesądza jeszcze, że poprawnie współpracują w modelu obliczeniowym.

To ważne szczególnie wtedy, gdy oprogramowanie dla konstrukcji przemysłowych oferuje automatyczne tworzenie lub synchronizowanie modelu analitycznego. Automatyzacja może przyspieszać pracę, ale nie zna pełnej intencji projektanta. Nie rozstrzyga samodzielnie, jak odwzorować podatność węzła, lokalny mimośród, sposób przekazania obciążenia z urządzenia czy rzeczywiste warunki podparcia.

Specyfika obiektów przemysłowych

Konstrukcja przemysłowa nie funkcjonuje w oderwaniu od procesu, który ma obsługiwać. Układ nośny może być powiązany z liniami technologicznymi, urządzeniami, zbiornikami, przenośnikami, pomostami, trasami instalacyjnymi i strefami serwisowymi. Zmiana lokalizacji maszyny może wpływać na otwory, podpory, stężenia, fundamenty oraz przebieg innych branż.

Dlatego projekt hali produkcyjnej powinien rozpoczynać się od wiarygodnych danych o przyszłym procesie. Równie ważna jest koordynacja konstrukcji z technologią hali. Nie chodzi wyłącznie o wykrywanie kolizji brył. Trzeba rozumieć, które dane są zatwierdzone, gdzie potrzebne są rezerwy i jakie konsekwencje będzie miała kolejna rewizja urządzeń.

W przypadku opracowań takich jak projekt konstrukcji wsporczej pod urządzenia szczególnie istotne są sposób przekazania oddziaływań, lokalizacja punktów podparcia oraz wymagania związane z pracą i obsługą wyposażenia. Program może pomóc analizować przyjęty model, ale nie uzupełni samodzielnie brakujących danych producenta urządzenia.

Proces ważniejszy niż liczba funkcji

Przejrzysty przepływ można zapisać następująco: dane wejściowe → koncepcja i geometria → model analityczny → obliczenia → model informacyjny → rysunki i zestawienia → kontrola rewizji. W praktyce proces jest iteracyjny. Wyniki obliczeń zmieniają przekroje, koordynacja ujawnia potrzebę przesunięcia elementu, a ustalenia wykonawcze prowadzą do modyfikacji podziału montażowego.

Oprogramowanie dla konstrukcji przemysłowych powinno wspierać takie iteracje bez utraty kontroli nad aktualnością danych. Nie oznacza to jednak, że każdą informację trzeba automatycznie synchronizować. Czasami bezpieczniejszy jest kontrolowany eksport, raport zmian i zatwierdzenie aktualizacji niż pozornie wygodne połączenie, którego zakres nie został sprawdzony.

Przed wyborem aplikacji warto zatem określić zakres projektu konstrukcyjnego hali: rodzaj analiz, poziom modelowania, oczekiwane rysunki, zestawienia i formaty przekazania. Najpierw należy zdefiniować proces, a dopiero potem kupować narzędzia. Jeżeli zakres inwestycji jest niejasny, można wcześniej omówić go z projektantem przez kontakt z J-PROJECT. Takie rozpoznanie ogranicza ryzyko wyboru środowiska, które dobrze prezentuje model, ale nie odpowiada rzeczywistym potrzebom dokumentacyjnym.

Programy obliczeniowe, MES i kontrola modelu analitycznego

Program obliczeniowy wykonuje operacje na modelu przygotowanym przez człowieka. Może sprawnie analizować rozbudowany układ, porządkować przypadki obciążeń i przedstawiać wyniki w czytelnej formie, ale nie potwierdza automatycznie, że model odpowiada rzeczywistej konstrukcji. To rozróżnienie jest ważne, ponieważ atrakcyjna wizualizacja deformacji lub naprężeń może wyglądać przekonująco również wtedy, gdy błędne są podpory, zwolnienia albo sposób wprowadzenia oddziaływań.

Oprogramowanie dla konstrukcji przemysłowych przeznaczone do obliczeń może obsługiwać modele prętowe, powierzchniowe, bryłowe lub łączące różne rodzaje elementów. Potwierdza to oficjalna dokumentacja RFEM 6, która rozdziela definiowanie modelu, przypadków i kombinacji obciążeń, obliczenia, ocenę wyników oraz raportowanie. Taki podział dobrze pokazuje, że uruchomienie obliczeń jest tylko jednym etapem pracy.

Nie każdy model musi być maksymalnie szczegółowy

Metoda elementów skończonych pozwala opisywać konstrukcję za pomocą odpowiednio dobranych elementów i ich wzajemnych relacji. Nie wynika z tego jednak, że pełny przestrzenny model MES jest zawsze najlepszym rozwiązaniem. Poziom złożoności powinien być uzasadniony pytaniem projektowym.

Regularny układ ramowy może być oceniany za pomocą modelu prętowego, jeśli takie odwzorowanie pozwala wiarygodnie zbadać istotne zachowanie konstrukcji. Modele powierzchniowe lub bryłowe mogą być potrzebne tam, gdzie znaczenie mają lokalne efekty, rozkład naprężeń, kontakt albo geometria, której nie da się wystarczająco opisać prostszym schematem. Rozbudowanie modelu zwiększa liczbę danych wymagających kontroli i nie stanowi celu samego w sobie.

Szersze wprowadzenie do tego zagadnienia zawiera materiał o analizie MES konstrukcji. Warto przy tym pamiętać, że oprogramowanie dla konstrukcji przemysłowych nie wybiera za projektanta właściwego poziomu idealizacji. Model ma być wystarczająco dokładny dla rozpatrywanego problemu, a jednocześnie możliwy do sprawdzenia i wyjaśnienia.

Co projektant musi zdefiniować świadomie?

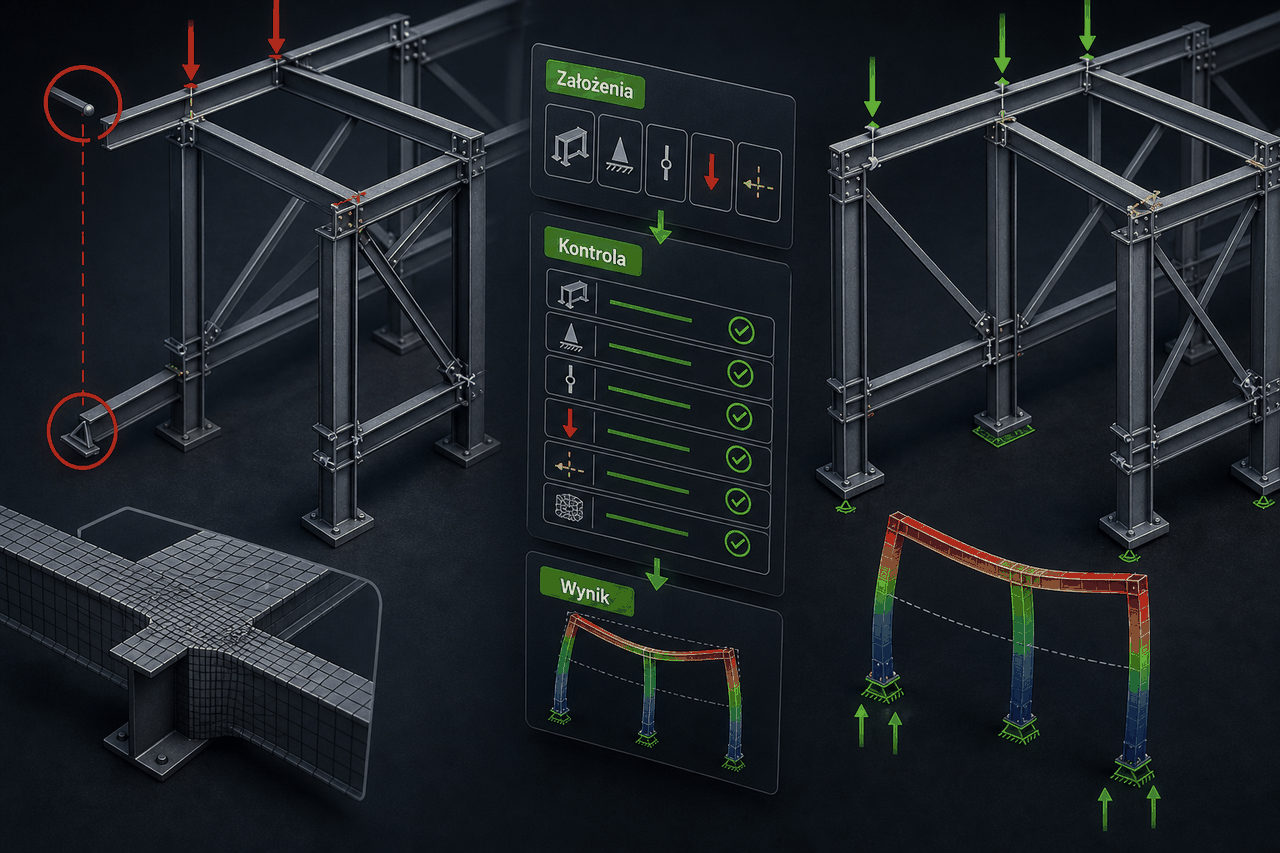

Przed uruchomieniem solvera należy zweryfikować przede wszystkim:

• geometrię i układ osi — czy elementy rzeczywiście spotykają się w zamierzonych punktach i nie występują przypadkowe przerwy lub zdublowane węzły;
• warunki podparcia — które przemieszczenia i obroty są ograniczone oraz czy odpowiada to rozwiązaniom konstrukcyjnym;
• zwolnienia i połączenia — jak siły oraz momenty są przekazywane między elementami;
• sztywności — czy przyjęte właściwości elementów pasują do schematu i zakresu analizy;
• mimośrody i przesunięcia — czy osie obliczeniowe prawidłowo odwzorowują rzeczywistą geometrię połączenia;
• oddziaływania — gdzie, w jakim kierunku i na jaki element są przykładane;
• kombinacje i warianty — czy obejmują sytuacje, które mają zostać sprawdzone;
• jednostki — czy dane pochodzące z różnych źródeł są interpretowane w tym samym systemie;
• osie lokalne — od ich orientacji może zależeć kierunek obciążenia, interpretacja wyników i ustawienie przekroju.

Jeżeli oprogramowanie dla konstrukcji przemysłowych wykorzystuje model importowany z innego środowiska, kontrola powinna również objąć elementy pominięte, przekroje zastępcze, materiały, numerację oraz znaczenie parametrów po transferze. Udany import geometrii nie oznacza jeszcze, że zachowano wszystkie założenia analityczne.

Siatka elementów skończonych i warunki brzegowe

W modelach powierzchniowych i bryłowych sposób dyskretyzacji wpływa na postać wyniku. Projektant powinien ocenić, czy siatka jest odpowiednia do geometrii i badanego zjawiska. Lokalnie zagęszczona siatka może być przydatna w rejonach zmian geometrii, otworów lub koncentracji efektów, ale nie naprawi błędnych warunków brzegowych.

Warto także ostrożnie interpretować lokalne maksima. Wynik trzeba odnieść do sposobu idealizacji, jakości siatki oraz celu analizy. Sama wartość pokazana kolorem nie wyjaśnia, czy obserwowany efekt ma znaczenie globalne, jest lokalnym zjawiskiem wymagającym osobnej oceny, czy wynika z przyjętego sposobu podparcia.

Oprogramowanie dla konstrukcji przemysłowych często generuje ostrzeżenia dotyczące niestabilności, rozbieżności obliczeń, nietypowych sztywności albo elementów niepołączonych. Ostrzeżenia nie powinny być mechanicznie wyłączane. Trzeba ustalić ich przyczynę i udokumentować, dlaczego dane zachowanie modelu jest akceptowane lub jakie korekty wprowadzono.

Proste kontrole niezależne

Im bardziej rozbudowany model, tym większe znaczenie mają proste pytania kontrolne. Projektant powinien umieć przewidzieć ogólny sposób pracy układu jeszcze przed obejrzeniem szczegółowych wyników. Pomocne są między innymi:

• kontrola równowagi sił i momentów, w tym porównanie wypadkowych reakcji z przyłożonymi obciążeniami;
• ocena kierunku i kształtu deformacji;
• sprawdzenie, czy siły wewnętrzne mają spodziewany charakter;
• porównanie wybranego fragmentu z prostym schematem obliczeniowym;
• kontrola wrażliwości wyniku na uzasadnioną zmianę istotnego założenia;
• przegląd elementów, w których wynik zmienia się gwałtownie lub nietypowo.

Kolorowa mapa nie jest samodzielnym dowodem poprawności. Podobnie automatycznie obliczony współczynnik wykorzystania ma sens dopiero wtedy, gdy poprawne są dane wejściowe, model, metoda oceny oraz przypisane parametry elementu. Praktyczne znaczenie kontroli wyjaśnia również artykuł o programach do obliczeń statycznych konstrukcji.

Kiedy potrzebna jest analiza bardziej zaawansowana?

Zakres analizy powinien wynikać z zachowania konstrukcji, a nie z dostępności efektownego modułu. Bardziej zaawansowane podejście może być uzasadnione przy nietypowej geometrii, istotnych efektach lokalnych, kontakcie, podatności połączeń, pracy urządzeń powodujących drgania lub problemach stateczności. Nie oznacza to, że każda taka sytuacja wymaga jednego określonego rodzaju modelu. Konieczne jest rozpoznanie problemu i dobranie metody do celu oceny.

W przypadku konstrukcji podatnych na utratę stateczności warto zapoznać się z omówieniem analizy stateczności konstrukcji. Gdy znaczenie mają zmienne w czasie oddziaływania lub praca urządzeń, pomocne jest rozróżnienie przedstawione w materiale o statycznej i dynamicznej analizie konstrukcji.

Jeżeli wynik ma być podstawą przebudowy, optymalizacji albo decyzji dotyczącej nietypowego układu, rozsądna może być niezależna weryfikacja modelu i założeń. Oprogramowanie dla konstrukcji przemysłowych ułatwia porównywanie wariantów, lecz wiarygodność porównania zależy od spójnego zestawu danych i właściwych kryteriów. Zakres takiej kontroli można określić podobnie jak przy analizie projektów budowlanych: najpierw wskazuje się cel, dokumenty wejściowe i oczekiwany rezultat, a dopiero później dobiera metodę pracy.

BIM, modelowanie 3D i dokumentacja dla wykonawcy

Model trójwymiarowy może wyglądać bardzo szczegółowo, a mimo to nie zawierać informacji potrzebnych do wykonania konstrukcji. Może też być prosty geometrycznie, ale dobrze spełniać funkcję koordynacyjną. Ocena modelu powinna więc zaczynać się od jego celu, a nie od liczby widocznych śrub, blach lub parametrów.

Oprogramowanie dla konstrukcji przemysłowych wykorzystywane w BIM może przechowywać geometrię, właściwości oraz relacje między elementami. Jego wartość zależy jednak od uzgodnionych zasad modelowania, kompletności informacji i odpowiedzialności uczestników. BIM nie jest samym modelem 3D. To sposób organizowania i wykorzystywania informacji w określonym procesie.

Cztery modele, cztery różne cele

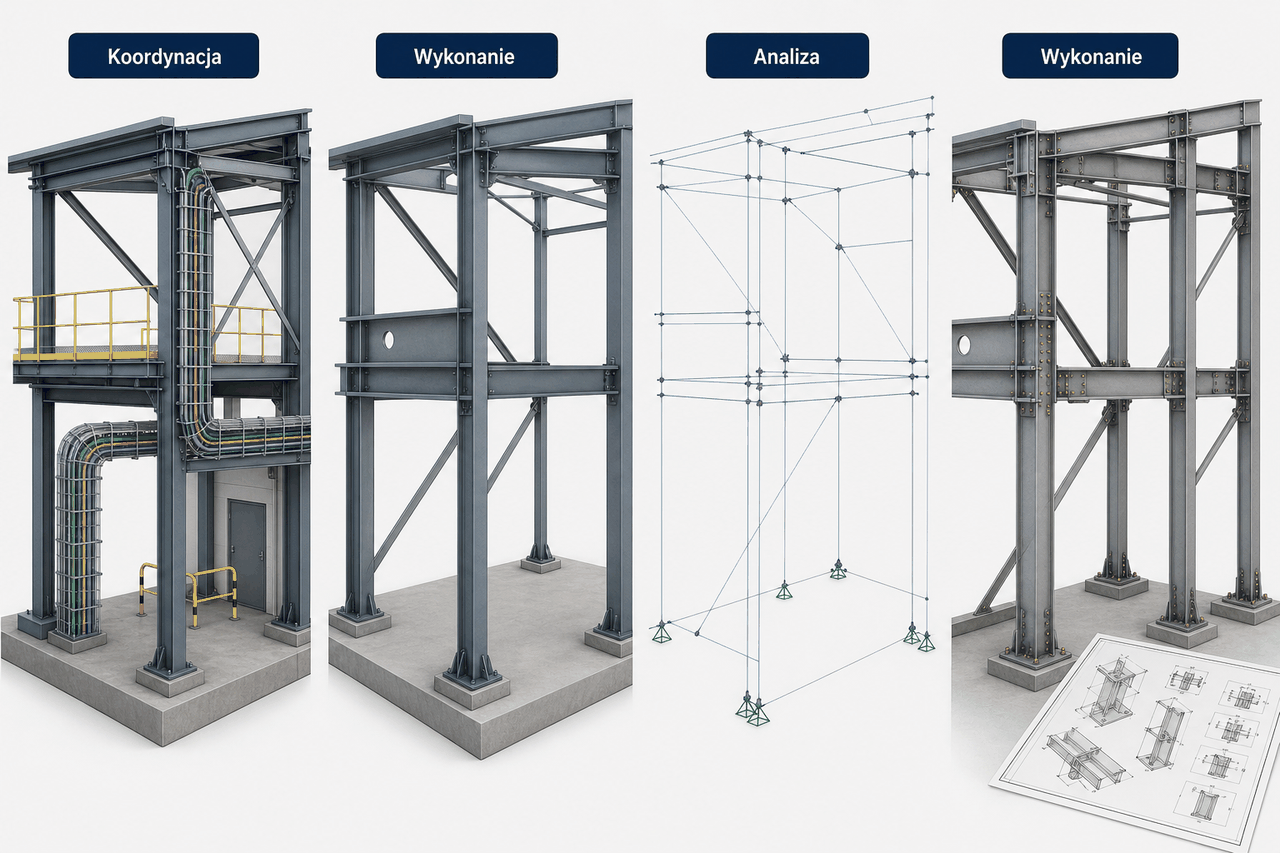

W praktyce warto rozróżnić co najmniej cztery rodzaje opracowań:

• Model koordynacyjny służy do zestawiania branż, wykrywania kolizji, uzgadniania przestrzeni oraz śledzenia zmian. Nie musi zawierać wszystkich detali produkcyjnych.
• Konstrukcyjny model branżowy przedstawia zakres konstrukcji na poziomie odpowiednim do danego etapu i umowy. Może być źródłem geometrii dla rysunków oraz koordynacji.
• Model analityczny odwzorowuje pracę konstrukcji na potrzeby obliczeń. Zwykle upraszcza geometrię fizyczną i zawiera warunki brzegowe oraz dane nieobecne w typowym modelu koordynacyjnym.
• Model szczegółowy może stanowić podstawę dokumentacji produkcyjnej, prefabrykacyjnej lub warsztatowej. W zależności od zakresu obejmuje połączenia, części, otwory i elementy montażowe.

W jednym projekcie modele te mogą być ze sobą powiązane, lecz nie powinny być bezrefleksyjnie utożsamiane. Oprogramowanie dla konstrukcji przemysłowych może usprawniać aktualizacje, ale użytkownik musi wiedzieć, które informacje mogą zostać zsynchronizowane, a które wymagają ponownego zatwierdzenia.

Więcej o organizacji informacji można przeczytać w materiale BIM w projektowaniu konstrukcji. Z kolei przegląd funkcji różnych klas narzędzi zawiera artykuł o programach do modelowania konstrukcji stalowych. Nie należy traktować go jako odpowiedzi oderwanej od procesu: przydatność programu zawsze zależy od oczekiwanego rezultatu.

Poziom szczegółowości powinien wynikać z zakresu

Nie każdy model wymaga odwzorowania każdej blachy, śruby, spoiny, pręta zbrojeniowego czy elementu montażowego. Zbyt wczesne detalowanie może pochłaniać czas i utrudniać wprowadzanie zmian, jeśli podstawowa geometria lub technologia nie zostały jeszcze zatwierdzone. Zbyt mała szczegółowość na etapie produkcji może natomiast prowadzić do przenoszenia istotnych decyzji na wykonawcę bez jasnego określenia odpowiedzialności.

Dobry plan powinien odpowiadać na pytania:

• które elementy są objęte modelem;
• jakie informacje muszą być przypisane do obiektów;
• które połączenia mają zostać zaprojektowane i pokazane;
• czy model będzie podstawą zestawień materiałowych;
• jakie rysunki mają powstać automatycznie lub półautomatycznie;
• kto zatwierdza zmiany oraz na jakim etapie model zostaje zwolniony do dalszych prac.

Oficjalne przewodniki Tekla Structures opisują osobno modelowanie, tworzenie rysunków, współdzielenie plików, analizę modeli i zarządzanie projektem. To trafnie pokazuje, że nawet w rozbudowanym środowisku poszczególne procesy pozostają odrębnymi zadaniami wymagającymi ustaleń i kontroli.

Od modelu do rysunków i zestawień

Oprogramowanie dla konstrukcji przemysłowych może generować z modelu widoki, przekroje, rysunki zestawcze, rysunki części i zespołów, zestawienia materiałowe oraz informacje o rewizjach. Automatyczne powiązanie dokumentów z modelem ogranicza część ręcznych operacji, ale nie oznacza, że wydruk lub plik jest od razu gotowy do przekazania wykonawcy.

Każdy rysunek wymaga kontroli pod kątem:

• doboru widoków i przekrojów;
• czytelności wymiarowania;
• jednoznaczności oznaczeń;
• kompletności detali;
• zgodności z aktualną rewizją modelu;
• możliwości wykonania, transportu i montażu;
• spójności z pozostałymi dokumentami.

Jeżeli rysunek jest generowany ponownie po zmianie modelu, trzeba sprawdzić nie tylko nowy element, ale też wpływ aktualizacji na układ opisów, wymiarów i widoków. Oprogramowanie nie zawsze rozumie, które informacje są dla warsztatu najważniejsze. Zasady oceny takich opracowań szerzej omawia przewodnik po rysunkach warsztatowych konstrukcji stalowej.

Model powinien uwzględniać realia wykonania

Model szczegółowy nie może kończyć się na geometrycznym dopasowaniu części. Trzeba rozważyć dostęp do połączeń, możliwość wykonania prac, podział na elementy transportowe i montażowe, kolejność scalania oraz zależności z innymi robotami. Dokładny model nie pomoże, jeśli zaproponowanego detalu nie można sprawnie zmontować w rzeczywistych warunkach.

Oprogramowanie dla konstrukcji przemysłowych pozwala oglądać węzeł z dowolnej strony i wykrywać część kolizji. Nie ocenia jednak samodzielnie wszystkich ograniczeń placu budowy, dostępności narzędzi czy kolejności robót. Te informacje muszą pochodzić od projektanta, wykonawcy i pozostałych uczestników procesu. Praktyczne znaczenie tych decyzji opisuje materiał o łatwości montażu konstrukcji stalowej.

Model do koordynacji, model do obliczeń i model do produkcji mogą opisywać ten sam obiekt, ale nie są tym samym opracowaniem. Każdy ma własny cel, zakres informacji i procedurę kontroli.

Właściwie używane oprogramowanie dla konstrukcji przemysłowych pomaga utrzymać spójność między modelem a dokumentacją. Warunkiem jest jednak jasne określenie, z którego modelu powstają rysunki, jakie dane są aktualizowane automatycznie i kto sprawdza rezultat po każdej istotnej rewizji.

Jak wybrać oprogramowanie i bezpiecznie wymieniać dane?

Wybór programu często rozpoczyna się od porównania list funkcji, dostępnych modułów i prezentacji producentów. To przydatne informacje, ale nie powinny być pierwszym kryterium. Narzędzie należy oceniać w kontekście własnego procesu: typowych konstrukcji, kompetencji zespołu, wymaganych rezultatów, współpracy z innymi branżami i odpowiedzialności wynikającej z zakresu umowy.

Oprogramowanie dla konstrukcji przemysłowych sprawdza się wtedy, gdy pomaga wytwarzać powtarzalne, kontrolowalne rezultaty. Program z największą liczbą możliwości nie musi być najlepszy dla zespołu, który wykorzysta niewielką część funkcji, ale poniesie pełny koszt wdrożenia, konfiguracji i utrzymania.

Zacznij od mapy procesu i rezultatów

Przed rozmową z dostawcą warto przygotować listę rzeczywistych zadań. Powinna ona określać:

• jakie rodzaje konstrukcji i materiałów będą modelowane;
• jakie analizy są potrzebne w typowych projektach;
• czy wymagane jest projektowanie lub modelowanie połączeń;
• jakie rysunki, raporty i zestawienia mają powstawać;
• jakie modele trzeba odbierać i przekazywać;
• kto będzie dalej wykorzystywać dane;
• jak często zmieniają się dane wejściowe;
• w jaki sposób mają być rejestrowane oraz archiwizowane rewizje.

Oprogramowanie dla konstrukcji przemysłowych powinno zostać ocenione na podstawie tych rezultatów. Jeżeli głównym zadaniem jest analiza globalna konstrukcji, kryteria będą inne niż przy przygotowywaniu dokumentacji dla wytwórni. Jeżeli biuro regularnie koordynuje obiekty z dostawcami technologii, większego znaczenia nabierają identyfikatory elementów, porównywanie rewizji i obsługa uzgodnionych formatów.

Dopasowanie do konstrukcji i zespołu

Weryfikując przydatność rozwiązania, trzeba rozważyć rodzaj układu, skalę modeli, poziom detalowania oraz potencjalną potrzebę analiz nieliniowych, dynamicznych, statecznościowych czy lokalnych. Nie należy jednak kupować modułu wyłącznie dlatego, że może kiedyś się przydać. Lepiej ustalić, które zadania występują regularnie, a które można realizować w odrębnym środowisku lub z udziałem specjalisty.

Znaczenie ma również sposób pracy ludzi. Nowe oprogramowanie dla konstrukcji przemysłowych wymaga nauki nie tylko interfejsu. Zespół musi rozumieć strukturę danych, ograniczenia automatyzacji, zasady budowania modeli i sposób kontroli. Bez tego szybkie tworzenie rozbudowanych modeli może jedynie przyspieszyć powstawanie trudnych do zauważenia niespójności.

Przy ocenie własnych procedur pomocne jest spojrzenie opisane w materiale o najczęstszych błędach projektowych. Problemy rzadko wynikają wyłącznie z braku funkcji programu. Częściej wiążą się z niekompletnymi danymi, niejasną odpowiedzialnością, nieaktualną rewizją lub brakiem niezależnej kontroli.

Interoperacyjność trzeba przetestować

Deklaracja importu lub eksportu określonego formatu nie odpowiada jeszcze na pytanie, jakie dane zostaną przeniesione i jak będą interpretowane. Dlatego test należy wykonać na reprezentatywnym fragmencie projektu, a nie wyłącznie na prostym modelu demonstracyjnym.

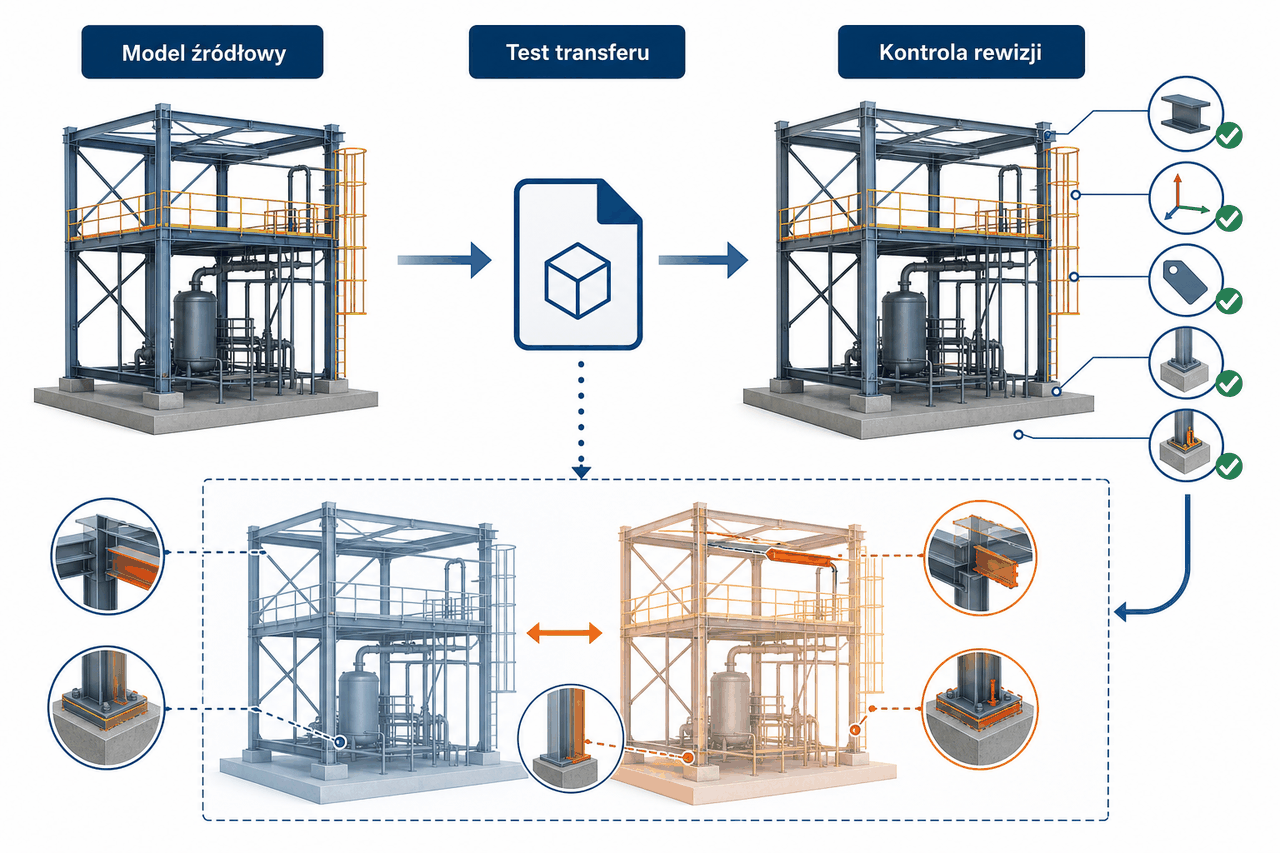

Podczas pilotażu warto sprawdzić:

• położenie i geometrię elementów;
• materiały oraz przekroje;
• osie lokalne i orientację profili;
• mimośrody oraz przesunięcia;
• podpory, zwolnienia i połączenia analityczne;
• obciążenia, jeśli mają być przenoszone;
• identyfikatory obiektów;
• parametry potrzebne w zestawieniach;
• zachowanie elementów po ponownym imporcie;
• możliwość rozpoznania zmian między rewizjami.

Oprogramowanie dla konstrukcji przemysłowych może przenosić geometrię bardzo dobrze, a jednocześnie nie przekazywać wszystkich założeń obliczeniowych. Może też tworzyć nowe obiekty zamiast aktualizować istniejące, co prowadzi do duplikatów lub utraty powiązania z wcześniejszymi oznaczeniami. Wynik testu powinien zostać zapisany jako instrukcja: co przechodzi poprawnie, co wymaga ręcznego uzupełnienia, a czego nie należy wymieniać automatycznie.

IFC jest standardem wymiany, a nie gwarancją

IFC jest otwartym, ustandaryzowanym sposobem opisu i wymiany danych dotyczących środowiska zbudowanego. Informacje o jego przeznaczeniu publikuje buildingSMART International. Samo wymaganie „model w IFC” jest jednak zbyt ogólne, aby zapewnić użyteczny rezultat.

Przy wymianie trzeba uzgodnić wersję, zakres danych, zamierzony cel oraz sposób wykorzystania modelu. Znaczenie ma również zastosowany widok wymiany i zakres obsługi po stronie konkretnych aplikacji. IFC nie gwarantuje bezstratnego przeniesienia każdego elementu, parametru ani wszystkich założeń modelu analitycznego.

Dlatego oprogramowanie dla konstrukcji przemysłowych nie powinno być oceniane wyłącznie na podstawie obecności przycisku eksportu IFC. Ważniejszy jest wynik kontrolnego transferu: czy odbiorca otrzymuje informacje potrzebne do swojego zadania i czy potrafi wykryć ich zmianę w kolejnej rewizji.

Koszt to więcej niż licencja

Porównując rozwiązania, należy brać pod uwagę cały nakład związany z wdrożeniem. Obejmuje on między innymi szkolenie zespołu, konfigurację szablonów, przygotowanie bibliotek, tworzenie reguł kontroli, automatyzację powtarzalnych czynności, wsparcie techniczne i zarządzanie kompatybilnością plików. Nie wszystkie te elementy da się rzetelnie przeliczyć przed pilotażem, ale nie powinny zostać pominięte.

Istotny jest też koszt zmiany przyzwyczajeń i procedur. Jeżeli część zespołu pracuje w nowym środowisku, a część nadal w poprzednim, trzeba ustalić oficjalne źródła danych. W przeciwnym razie mogą równolegle funkcjonować różne modele tej samej konstrukcji bez jasnej informacji, który jest aktualny.

Kryteria odbioru wdrożenia

Wdrożenie oprogramowania dla konstrukcji przemysłowych warto potraktować jak niewielki projekt. Powinno zakończyć się czymś więcej niż przeprowadzonym szkoleniem. Rozsądne kryteria odbioru obejmują:

1. wykonanie reprezentatywnego pilotażu;
2. powtórzenie procesu przez więcej niż jednego członka zespołu;
3. opisanie znanych ograniczeń wymiany danych;
4. przygotowanie procedury kontroli modelu i dokumentacji;
5. wskazanie odpowiedzialności za eksport, import i zatwierdzenie;
6. ustalenie sposobu oznaczania oraz archiwizacji rewizji;
7. sprawdzenie, czy rezultat spełnia wymagania rzeczywistego odbiorcy.

Przy większej inwestycji dobrym punktem wyjścia może być analiza dokumentacji i przepływu danych. Jeżeli celem wdrożenia jest ograniczenie zużycia materiałów lub szybsze porównywanie wariantów, trzeba oddzielić możliwości narzędzia od samego procesu optymalizacji projektu konstrukcyjnego hali. Automatyczne wariantowanie nie zastępuje oceny wykonalności, stateczności ani wpływu zmiany na fundamenty, połączenia i montaż.

Przed rozpoczęciem złożonego projektu przemysłowego warto uzgodnić z projektantem wymagania dotyczące modeli, dokumentacji i rewizji. J-PROJECT może pomóc określić taki zakres w ramach oferty projektowej, zanim uczestnicy rozpoczną wymianę dużych modeli bez wspólnej definicji celu.

Podsumowanie: dobry zestaw programów nie zastępuje dobrego procesu

Nie istnieje jeden najlepszy zestaw odpowiedni dla każdej hali, konstrukcji wsporczej czy zakładu przemysłowego. Podstawowy ekosystem może obejmować narzędzie obliczeniowe, środowisko BIM lub modelowania szczegółowego, rozwiązanie do opracowywania dokumentacji oraz platformę koordynacji i zarządzania plikami. W mniejszym projekcie część tych funkcji może być połączona. W bardziej złożonym zadaniu mogą zostać rozdzielone między kilka zespołów.

Liczba używanych aplikacji nie świadczy o jakości warsztatu. Znacznie ważniejsze są jasno zdefiniowane modele źródłowe, zakres odpowiedzialności, kontrola danych wejściowych oraz uporządkowane rewizje. Dobre oprogramowanie dla konstrukcji przemysłowych wspiera ten proces, ale nie rozwiązuje problemów wynikających z niezatwierdzonej technologii, niepełnych obciążeń lub niejasnego zakresu dokumentacji.

Automatyczny transfer należy traktować jako operację wymagającą sprawdzenia. Szczególnej ostrożności wymaga przejście między modelem fizycznym i analitycznym, ponieważ modele te opisują różne aspekty tej samej konstrukcji. Poprawne przeniesienie brył lub osi nie potwierdza jeszcze zgodności podpór, zwolnień, sztywności, mimośrodów i oddziaływań.

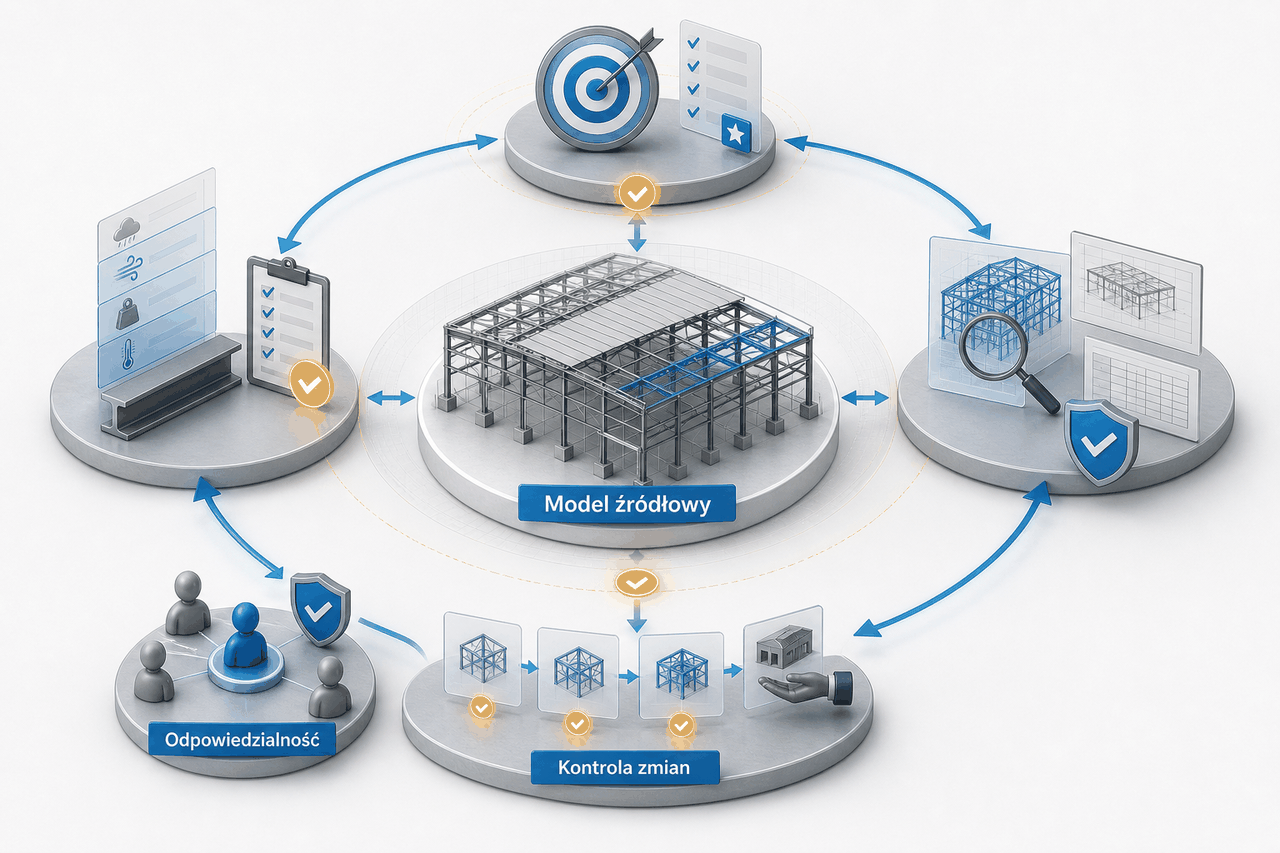

Krótka checklista przed podjęciem decyzji

• Jaki jest cel modelu? Koordynacja, obliczenia, dokumentacja wykonawcza, produkcja czy kilka jasno rozdzielonych zastosowań?
• Jakie wyniki mają powstać? Raporty, rysunki, zestawienia, modele branżowe lub pliki do dalszego przetwarzania?
• Co podlega kontroli ręcznej? Założenia, schemat, transfer danych, wyniki, rysunki i kompletność rewizji?
• Który model jest źródłem? Gdzie wolno wprowadzać zmiany i w jaki sposób trafiają one do pozostałych środowisk?
• Kto zatwierdza dane? Kto odpowiada za eksport, import, sprawdzenie i zwolnienie dokumentacji?
• Jak obsługiwane są rewizje? Czy można ustalić, co się zmieniło, kiedy i na podstawie jakiej informacji?
• Czy wykonano pilotaż? Czy test obejmował reprezentatywny fragment rzeczywistego projektu, a nie wyłącznie model demonstracyjny?

Oprogramowanie dla konstrukcji przemysłowych należy dobierać do konstrukcji, zespołu, sposobu współpracy i zakresu umowy. Prezentacja producenta może pokazać możliwości, ale dopiero pilotaż ujawnia rzeczywisty nakład pracy, ograniczenia transferu i jakość rezultatów. Test powinien obejmować również aktualizację modelu, ponieważ pierwsze przekazanie danych bywa łatwiejsze niż kontrolowane wprowadzenie kolejnej rewizji.

Jeżeli celem jest pełna dokumentacja konstrukcji stalowej, pomocne będzie porównanie wymagań z zakresem kompleksowych projektów konstrukcji stalowych. Warto też odróżnić model koordynacyjny od zawartości projektu wykonawczego hali stalowej. Są to powiązane elementy procesu, lecz ich funkcje i odbiorcy nie zawsze są identyczni.

Najlepszy zestaw to nie ten, który automatyzuje najwięcej czynności, lecz ten, którego rezultaty zespół potrafi rozumieć, kontrolować i powtarzalnie przekazywać. Jeśli planujesz projekt konstrukcji przemysłowej i chcesz ustalić zakres obliczeń, modeli oraz dokumentacji, sprawdź ofertę J-PROJECT i skontaktuj się z biurem na etapie definiowania wymagań. Wczesne uporządkowanie procesu jest zwykle rozsądniejsze niż późniejsze dopasowywanie projektu do przypadkowo wybranego zestawu aplikacji.
