Inwentaryzacja konstrukcji budowlanej – zakres i przebieg

Inwentaryzacja konstrukcji budowlanej ma dostarczyć wiarygodnych informacji o istniejącym obiekcie przed rozpoczęciem projektowania zmian. Nie jest jednak automatycznym potwierdzeniem, że konstrukcja bezpiecznie przeniesie nowe obciążenia. Pomiar rozpiętości belki, przekroju słupa czy rozstawu ram opisuje stan zastany, ale sam w sobie nie odpowiada jeszcze na pytanie o nośność, stateczność lub możliwość wykonania nowego otworu.

To rozróżnienie jest szczególnie ważne przy przebudowie hali, dobudowie części budynku, montażu antresoli, podwieszaniu instalacji, ustawianiu ciężkich urządzeń albo zmianie sposobu użytkowania pomieszczeń. W takich sytuacjach projektant potrzebuje danych dotyczących nie tylko wymiarów obiektu. Znaczenie mogą mieć materiały, połączenia, stężenia, oparcia, fundamenty, widoczne uszkodzenia, wcześniejsze przeróbki oraz rozbieżności między archiwalnymi rysunkami a rzeczywistym wykonaniem.

Nie istnieje jedna lista czynności odpowiednia dla każdego budynku. Inwentaryzacja konstrukcji budowlanej powinna wynikać z celu planowanej inwestycji i pytań, na które ma odpowiedzieć dalsza analiza. Inaczej rozpoznaje się lokalny fragment stropu przed wykonaniem przejścia instalacyjnego, a inaczej cały układ nośny hali przed zmianą technologii, montażem suwnicy lub rozbudową obiektu.

W tym poradniku wyjaśniamy, czym jest inwentaryzacja konstrukcji budowlanej, co może obejmować, jak przebiega oraz kiedy trzeba uzupełnić ją badaniami, obliczeniami lub ekspertyzą techniczną. Najważniejsza praktyczna zasada brzmi: najpierw należy określić planowaną zmianę, a dopiero później zamawiać pomiary. Dzięki temu dokumentacja może stać się użytecznym materiałem dla projektanta, zamiast zbiorem rysunków, na których zabrakło najważniejszych danych.

Inwentaryzacja konstrukcji budowlanej – czym jest i do czego służy?

W praktycznym ujęciu inwentaryzacja konstrukcji budowlanej jest udokumentowaniem rzeczywistego układu nośnego istniejącego obiektu. Może obejmować geometrię elementów, ich wzajemne usytuowanie, dostępne informacje o materiałach i połączeniach, sposób podparcia, widoczny stan techniczny oraz miejsca, których nie udało się rozpoznać. Zakres zależy od obiektu i zamierzonej ingerencji, dlatego nie powinien być ustalany wyłącznie na podstawie nazwy usługi.

Przykładowo inwestor planujący wykonanie dużej bramy w ścianie hali potrzebuje informacji o słupach, ryglach, stężeniach i elementach obudowy w strefie otworu. Jeżeli brama koliduje ze stężeniem, nie wystarczy zmierzyć jej planowanego światła. Trzeba rozpoznać, jak stężenie jest połączone z pozostałą konstrukcją i którędy przekazywane są siły. Przy montażu urządzenia istotne mogą być z kolei strop, konstrukcja wsporcza, fundament oraz rzeczywisty sposób przekazania obciążeń.

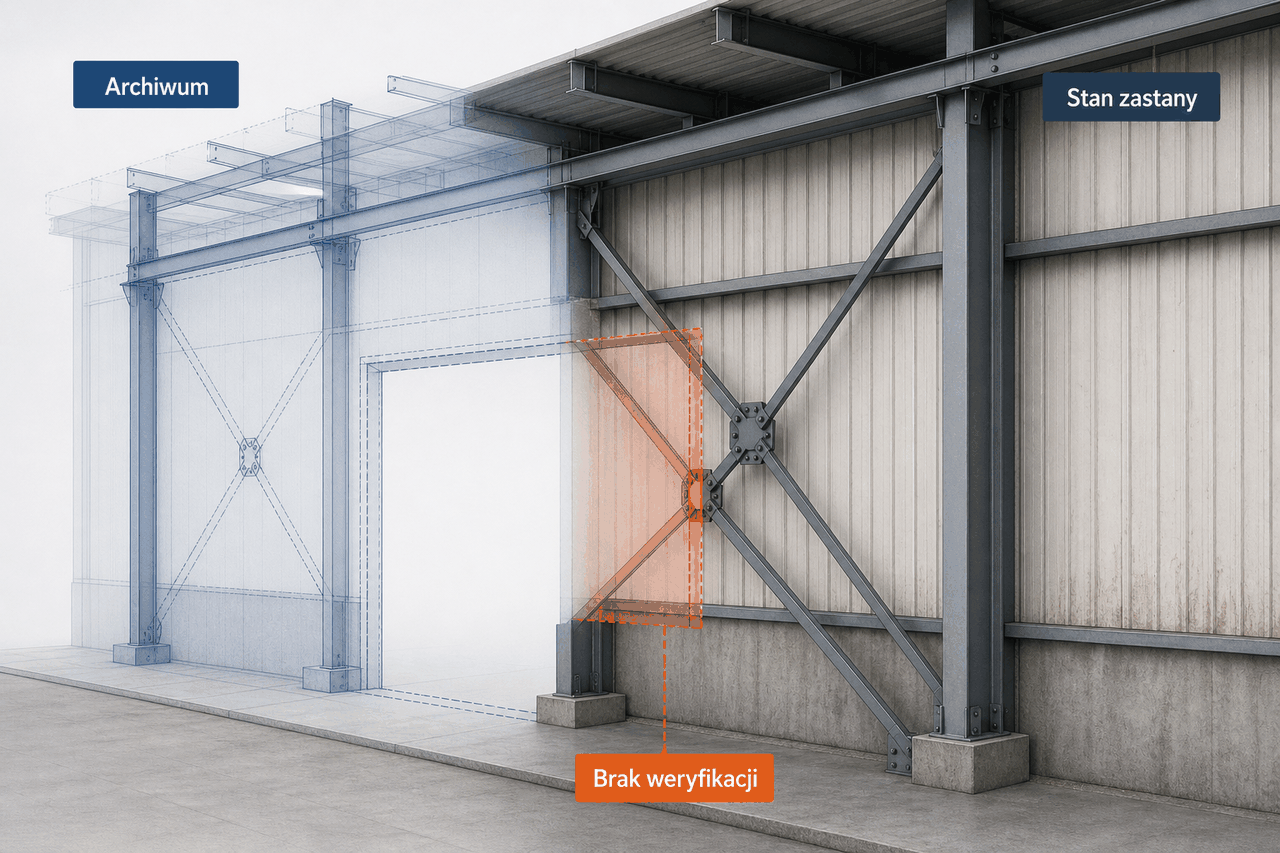

Inwentaryzacja nie jest przerysowaniem archiwalnego projektu

Dokumentacja archiwalna jest wartościowym punktem wyjścia, lecz nie należy automatycznie traktować jej jako obrazu aktualnego stanu budynku. Obiekt mógł zostać wykonany inaczej, niż wskazywał projekt, albo później przebudowany. Mogły zmienić się otwory, podesty, instalacje, urządzenia, stężenia, ściany lub sposób użytkowania. Część zmian bywa udokumentowana, a część jest widoczna dopiero podczas oględzin.

Dlatego dobrze przygotowana inwentaryzacja konstrukcji budowlanej porównuje dostępne materiały ze stanem zastanym. Nie oznacza to, że podczas jednej wizji lokalnej da się potwierdzić każdy detal. Elementy mogą być zakryte obudową, warstwami wykończeniowymi, izolacją, zabezpieczeniami ogniochronnymi albo instalacjami. Istotne jest wówczas jednoznaczne zapisanie, co zmierzono, co przyjęto z projektu, a czego nie udało się zweryfikować.

Przepisy dotyczące zakresu i formy projektu budowlanego wskazują, że zakres projektu uwzględnia stopień skomplikowania robót oraz specyfikę i charakter obiektu. Projekt techniczny zawiera również rozwiązania konstrukcyjne i wyniki obliczeń w zakresie odpowiednim dla zamierzenia. Stanowi to podstawę do ostrożnego, praktycznego wniosku, że również rozpoznanie istniejącej konstrukcji należy dopasować do danych potrzebnych w konkretnym projekcie. Aktualne brzmienie regulacji należy sprawdzać w oficjalnym rozporządzeniu dotyczącym zakresu i formy projektu budowlanego.

Inwentaryzacja architektoniczna a konstrukcyjna

Inwentaryzacja architektoniczna koncentruje się zwykle na układzie pomieszczeń, wymiarach, poziomach, elewacjach, otworach i elementach wykończenia. Jest bardzo potrzebna, ale nie zawsze ujawnia informacje niezbędne do analizy układu nośnego. Na rzucie pomieszczeń mogą nie zostać pokazane stężenia połaciowe, połączenia belek, kierunek pracy stropu, rzeczywiste oparcia, zbrojenie elementów żelbetowych czy sposób zakotwienia słupów.

Inwentaryzacja konstrukcji budowlanej opisuje przede wszystkim to, jak obiekt przenosi obciążenia albo jakie dane są potrzebne do rozpoznania tego mechanizmu. Jej wyniki mogą być następnie wykorzystane w analizie konstrukcji budowlanej, lecz sam rysunek inwentaryzacyjny nie zastępuje modelu, obliczeń i wniosków projektanta.

Jeżeli brakuje informacji o materiale, grubości elementu, zbrojeniu lub połączeniu, konieczne mogą być badania elementów konstrukcji. Ich metody i zakres powinny wynikać z konkretnych wątpliwości. Nie ma podstaw, aby z góry narzucać każdemu obiektowi taką samą liczbę odkrywek albo jednakowy zestaw badań.

Rezultaty rozpoznania powinny ostatecznie odpowiadać potrzebom dalszej dokumentacji, w tym ewentualnego projektu technicznego konstrukcji. Przed wykorzystaniem archiwalnych rysunków warto również rozważyć ich analizę pod kątem spójności i aktualności.

Praktyczna wskazówka: zanim zostanie zamówiona inwentaryzacja konstrukcji budowlanej, dobrze jest przekazać projektantowi opis planowanej ingerencji. Krótka konsultacja pomaga ustalić, które elementy trzeba zmierzyć i gdzie mogą być potrzebne odkrywki. Ogranicza to ryzyko otrzymania dokumentacji, która wygląda szczegółowo, ale nie zawiera danych potrzebnych do obliczeń.

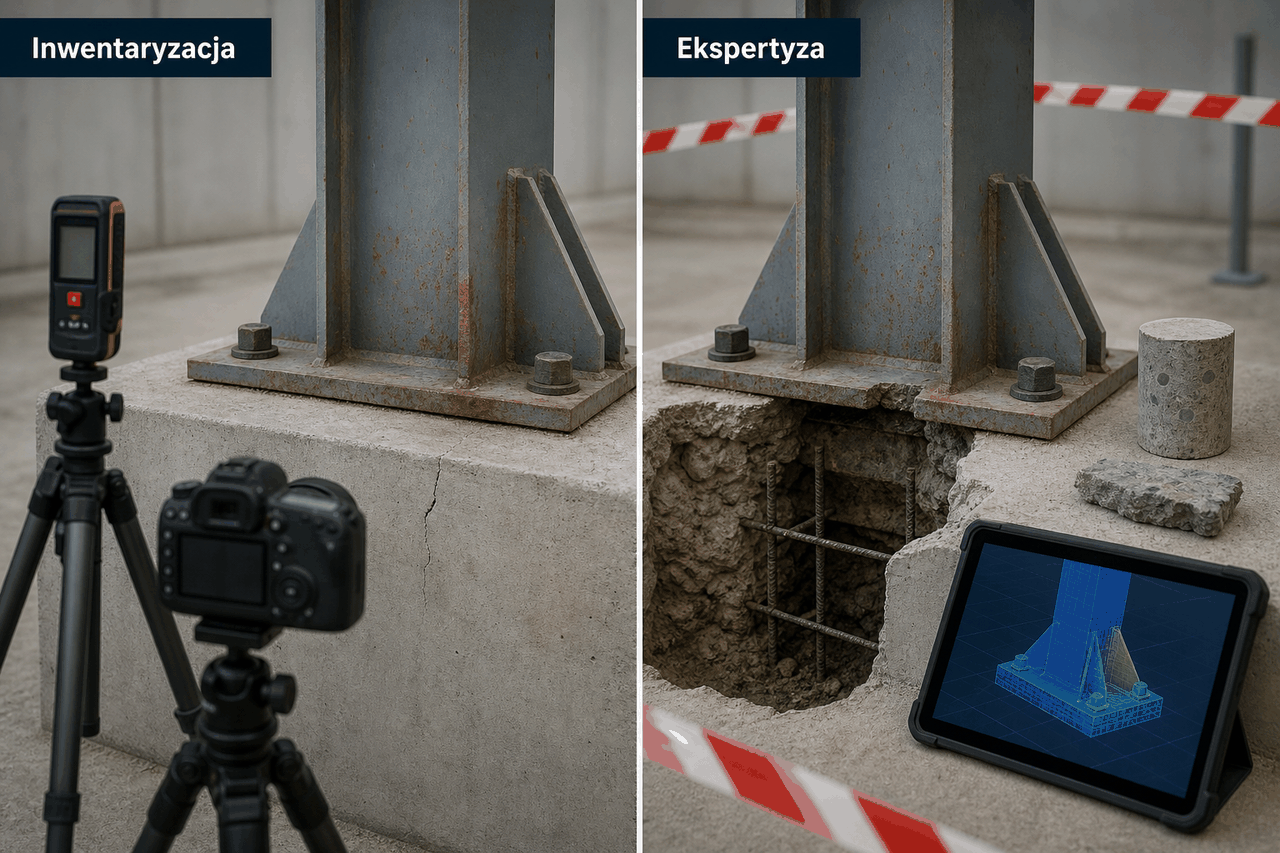

Kiedy potrzebna jest inwentaryzacja, a kiedy również ekspertyza techniczna?

Inwentaryzacja konstrukcji budowlanej jest potrzebna przede wszystkim wtedy, gdy brakuje wiarygodnych danych o istniejącym obiekcie, a planowana decyzja projektowa zależy od jego rzeczywistego układu. Typowym przykładem jest przebudowa hali stalowej, podczas której zmienia się otwory, układ komunikacyjny, technologię albo sposób wykorzystania części budynku.

Rozpoznanie może być konieczne również przed wykonaniem antresoli, platformy, konstrukcji pod urządzenie, podwieszenia instalacji, dodatkowego podestu, przejścia technologicznego lub nowej bramy. Jeżeli inwestycja obejmuje projekt antresoli stalowej, trzeba ustalić nie tylko wymiary dostępnej przestrzeni, lecz także możliwy sposób podparcia i przekazania nowych oddziaływań na istniejące elementy oraz posadowienie.

Podobnie wygląda sytuacja przy projektowaniu konstrukcji wsporczej pod urządzenie. Masa urządzenia nie jest jedyną informacją wpływającą na zadanie. Znaczenie może mieć sposób mocowania, rozmieszczenie podpór, charakter pracy, wymagania serwisowe, lokalizacja względem istniejących belek i fundamentów oraz oddziaływanie na pozostałe branże. Z tego powodu przy takich przedsięwzięciach ważna jest także koordynacja konstrukcji z technologią hali.

Wpływ planowanej ingerencji na wymagany zakres

Im większy wpływ zmiany na schemat statyczny, stężenia, połączenia, podpory lub fundamenty, tym szersza może być inwentaryzacja konstrukcji budowlanej. Lokalna wymiana lekkiego elementu wykończeniowego wymaga innego podejścia niż usunięcie słupa, podcięcie belki, likwidacja stężenia albo dobudowanie kolejnej części obiektu.

Szczególnej ostrożności wymagają zmiany, które z pozoru dotyczą niewielkiego obszaru, ale ingerują w element odpowiadający za pracę większej części budynku. Stężenie zajmuje mało miejsca na rzucie, a mimo to może być istotne dla przekazywania sił poziomych i stateczności układu. Podobnie otwór wykonany w stropie może przeciąć elementy pracujące w kierunku, którego nie da się rozpoznać na podstawie samego planu pomieszczeń.

Inwentaryzacja, ocena techniczna i ekspertyza

W praktyce nazwy opracowań bywają używane niejednolicie, dlatego bezpieczniej oceniać ich rzeczywistą zawartość niż sam tytuł dokumentu. Inwentaryzacja konstrukcji budowlanej ma przede wszystkim udokumentować stan zastany i źródła informacji. Ocena techniczna może obejmować analizę określonego problemu oraz wnioski o stanie wybranych elementów. Ekspertyza techniczna wymaga natomiast odpowiedniego rozpoznania, analiz i jednoznacznych wniosków odnoszących się do badanego zagadnienia. Dokładny zakres każdorazowo zależy od celu, rodzaju obiektu i podstaw formalnych.

Istotne wymaganie zawiera § 206 ust. 2 warunków technicznych. Zgodnie z przywołanym przepisem rozbudowę, nadbudowę, przebudowę oraz zmianę sposobu użytkowania budynku powinna poprzedzać ekspertyza techniczna stanu konstrukcji i elementów budynku, uwzględniająca stan podłoża gruntowego. Treść i aktualność regulacji należy przed publikacją oraz zastosowaniem w konkretnej sprawie sprawdzić w oficjalnej metryce aktu w Elektronicznym Dzienniku Ustaw, z uwzględnieniem późniejszych zmian.

Oznacza to, że w wymienionych sytuacjach sama inwentaryzacja konstrukcji budowlanej nie powinna być przedstawiana jako zamiennik wymaganej ekspertyzy. Może być jednym z materiałów potrzebnych do jej opracowania, ale nie odpowiada samodzielnie na wszystkie pytania związane ze stanem i bezpieczeństwem konstrukcji. Nie należy też pomijać podłoża gruntowego tylko dlatego, że planowana zmiana jest widoczna głównie w części nadziemnej.

Sygnały wskazujące na potrzebę szerszego rozpoznania

Zakres prac powinien zostać rozszerzony, jeżeli podczas oględzin ujawniono zjawiska mogące wpływać na ocenę konstrukcji albo podważające wiarygodność dostępnej dokumentacji. Do takich sygnałów należą między innymi:

• wyraźne deformacje elementów lub różnice poziomów, których nie wyjaśnia dokumentacja;
• rysy, ubytki, korozja, zawilgocenia lub ślady wcześniejszych napraw;
• ślady lokalnych uderzeń, działania wysokiej temperatury albo nieudokumentowanych awarii;
• usunięte, przecięte lub przeniesione stężenia i podpory;
• przeróbki wykonane bez dostępnych rysunków i obliczeń;
• istotne rozbieżności między projektem a obiektem;
• brak dostępu do połączeń, oparć, fundamentów lub innych elementów ważnych dla zadania.

Widoczne uszkodzenie nie powinno być automatycznie przypisywane jednej przyczynie. Rysa, deformacja czy korozja są obserwacją, a nie gotową diagnozą. Przyczyna wymaga analizy uwzględniającej układ konstrukcji, historię użytkowania, oddziaływania, materiały i warunki środowiskowe. W takiej sytuacji inwentaryzacja konstrukcji budowlanej powinna dokładnie wskazać lokalizację i charakter obserwacji, bez formułowania nieuzasadnionych wniosków.

Ogólny obowiązek uwzględniania przepisów i zasad wiedzy technicznej wynika z Prawa budowlanego. Ustawa przewiduje także sytuacje, w których właściwy organ może żądać dostarczenia ocen technicznych lub ekspertyz. Przed wykorzystaniem informacji prawnych należy zweryfikować aktualny tekst Prawa budowlanego w Elektronicznym Dzienniku Ustaw oraz okoliczności konkretnej inwestycji.

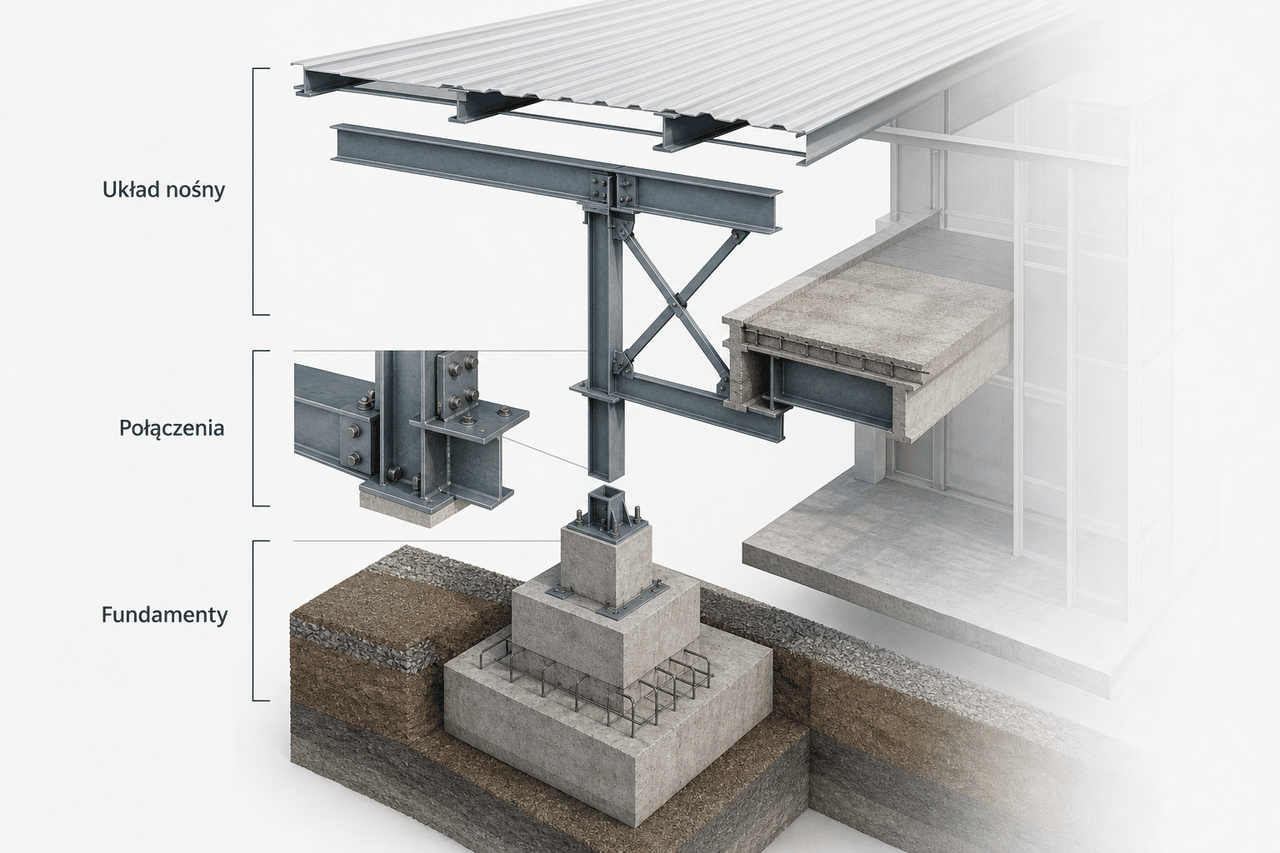

Co powinna obejmować inwentaryzacja konstrukcji istniejącego obiektu?

Zakres opracowania powinien odpowiadać decyzjom, które będą podejmowane na podstawie zebranych informacji. Inwentaryzacja konstrukcji budowlanej całego obiektu może być uzasadniona przed szeroką przebudową, ale przy lokalnej ingerencji właściwsze bywa dokładne rozpoznanie wybranej strefy wraz z elementami, na które zmiana może oddziaływać. Granicy pomiarów nie należy jednak wyznaczać wyłącznie linią planowanych robót. Obciążenia i siły mogą być przekazywane dalej przez belki, słupy, stężenia oraz fundamenty.

Materiały wyjściowe i historia obiektu

Przed wizją lokalną warto zebrać wszystkie dostępne wersje dokumentacji, nawet jeśli inwestor nie ma pewności, która z nich jest aktualna. Projektant może porównać daty, oznaczenia, rewizje i rozwiązania pokazane na rysunkach. Przydatne mogą być:

• projekty architektoniczne i konstrukcyjne;
• archiwalne obliczenia i zestawienia materiałów;
• dokumentacja wykonawcza i warsztatowa;
• dzienniki budowy oraz dokumentacja zmian;
• protokoły kontroli, napraw i wcześniejszych badań;
• instrukcje lub dane urządzeń wpływających na konstrukcję;
• informacje o sposobie użytkowania, awariach i przebudowach.

Brak pełnej dokumentacji nie przekreśla prac, ale zwiększa znaczenie oględzin, pomiarów i jawnego opisywania niepewności. Jeżeli istnieje kilka sprzecznych wersji rysunków, żadnej nie powinno się wybierać wyłącznie dlatego, że wygląda na najbardziej kompletną. Inwentaryzacja konstrukcji budowlanej powinna wskazać, które dane udało się potwierdzić w obiekcie.

Geometria i schemat konstrukcyjny

Rozpoznanie geometrii może obejmować osie, rozstawy podpór, rozpiętości, poziomy, przekroje elementów, pochylenia, usytuowanie otworów, podestów, dylatacji i konstrukcji wsporczych. Zakres pomiarów należy odnieść do potrzeb projektu. Nie istnieje jedna uniwersalna dokładność właściwa dla wszystkich obiektów i celów.

W hali stalowej ważne mogą być ramy główne, rygle, płatwie, belki podsuwnicowe, stężenia, słupy pośrednie oraz połączenia z fundamentami. W obiekcie żelbetowym znaczenie może mieć układ słupów, belek, ścian, płyt, podciągów, oparć i dylatacji. Więcej o roli podziału obiektu opisuje poradnik dotyczący dylatacji konstrukcyjnych w halach.

Sam pomiar przekroju nie zawsze ujawnia sposób pracy elementu. Belka może być podparta lub połączona inaczej, niż sugeruje widok z poziomu posadzki. Ściana może być elementem nośnym, osłonowym albo usztywniającym. Dlatego rezultat powinien pokazywać nie tylko wymiary, lecz także rozpoznane zależności między elementami i miejsca wymagające dalszego sprawdzenia.

Materiały, połączenia, oparcia i zakotwienia

W miarę możliwości należy określić rodzaj konstrukcji i dostępne cechy materiałów istotne dla planowanej analizy. Nie każdą właściwość da się wiarygodnie ustalić na podstawie wyglądu. Oznaczenie znalezione na pojedynczym elemencie również nie musi automatycznie dotyczyć całego budynku, zwłaszcza gdy obiekt powstawał etapami albo był naprawiany.

W konstrukcjach stalowych szczególnie ważne bywają połączenia, ponieważ wpływają na sposób przekazywania sił i możliwy schemat obliczeniowy. Należy rozpoznać dostępne śruby, spoiny, blachy, żebra, węzły stężeń oraz oparcia. Szczegółowy kontekst projektowy przedstawia artykuł o projektowaniu połączeń stalowych. Jeśli detalu nie da się obejrzeć przez obudowę lub zabezpieczenie, trzeba to zaznaczyć zamiast odtwarzać go bez zastrzeżeń na podstawie przypuszczeń.

W elementach żelbetowych geometria zewnętrzna nie dostarcza wszystkich danych o zbrojeniu, materiale i sposobie oparcia. Zakres potrzebnego rozpoznania powinien ustalić projektant odpowiedzialny za dalszą dokumentację konstrukcji żelbetowej. Zależnie od pytania mogą być potrzebne badania lub odkrywki, ale ich rozmieszczenia i liczby nie należy ustalać mechanicznie.

Widoczny stan elementów

Inwentaryzacja konstrukcji budowlanej może obejmować lokalizację widocznych uszkodzeń i nieprawidłowości. Warto nanosić je na rysunki oraz dokumentować zdjęciami wykonanymi w sposób umożliwiający późniejszą identyfikację miejsca. Opis powinien rozdzielać obserwacje od interpretacji.

Do typowych obserwacji należą zarysowania, ubytki, korozja, deformacje, zawilgocenia, odspojenia, ślady napraw, brakujące elementy i lokalne zmiany przekroju. Zamiast pisać, że element ugiął się z powodu przeciążenia, bezpieczniej najpierw udokumentować zaobserwowaną deformację. Dopiero analiza geometrii, obciążeń, materiału i historii obiektu może prowadzić do uzasadnionych wniosków.

Fundamenty i podłoże gruntowe

Fundamenty są często słabo dostępne, a ich rzeczywiste wymiary mogą nie być widoczne bez odkrywek. Nie należy więc bez zastrzeżeń przyjmować, że wszystkie fundamenty wykonano zgodnie z jednym typowym detalem. Inwentaryzacja konstrukcji budowlanej powinna wskazać, jakie dane pochodzą z projektu, co potwierdzono w obiekcie i których informacji nadal brakuje.

Znaczenie posadowienia rośnie, gdy planowana zmiana powoduje nowe reakcje, zmienia ich rozkład albo wymaga wykonania dodatkowych podpór. W takich zadaniach przydatny jest kontekst dotyczący projektowania fundamentów hali stalowej. Osobnym zagadnieniem są dane o podłożu, opisane szerzej w poradniku o badaniach gruntu pod halę.

Forma rezultatu

Dobra dokumentacja nie musi być największa objętościowo. Powinna być czytelna i możliwa do wykorzystania przez osobę, która będzie przygotowywała model, obliczenia lub projekt. W zależności od zadania rezultat może obejmować:

1. rzuty, przekroje i widoki z jednoznacznym oznaczeniem elementów;
2. detale dostępnych połączeń, oparć i zakotwień;
3. zestawienie przekrojów oraz rozpoznanych materiałów;
4. dokumentację fotograficzną powiązaną z planem obiektu;
5. opis zastosowanych metod pomiarowych i ograniczeń;
6. zestawienie rozbieżności względem dokumentacji archiwalnej;
7. podział danych na zmierzone, przyjęte z dokumentacji, oszacowane i niepotwierdzone;
8. listę elementów wymagających odkrywek, badań lub dodatkowej analizy.

Model cyfrowy nie powinien zacierać niepewności. Element narysowany z dużą szczegółowością może sprawiać wrażenie dokładnie rozpoznanego, mimo że jego wymiary przyjęto z archiwalnego projektu. Źródło danych powinno być widoczne niezależnie od tego, czy wynikiem jest dokumentacja dwuwymiarowa, tabela czy model przestrzenny.

Przed oględzinami warto przesłać projektantowi archiwalne materiały oraz krótki opis planowanej zmiany. Jeżeli potrzebna jest inwentaryzacja konstrukcji budowlanej powiązana z dalszym projektem, zakres można wstępnie omówić w ramach oferty prac projektowych J-PROJECT. Pozwala to wcześniej wskazać strefy krytyczne i ograniczyć ryzyko ponownego organizowania dostępu do obiektu.

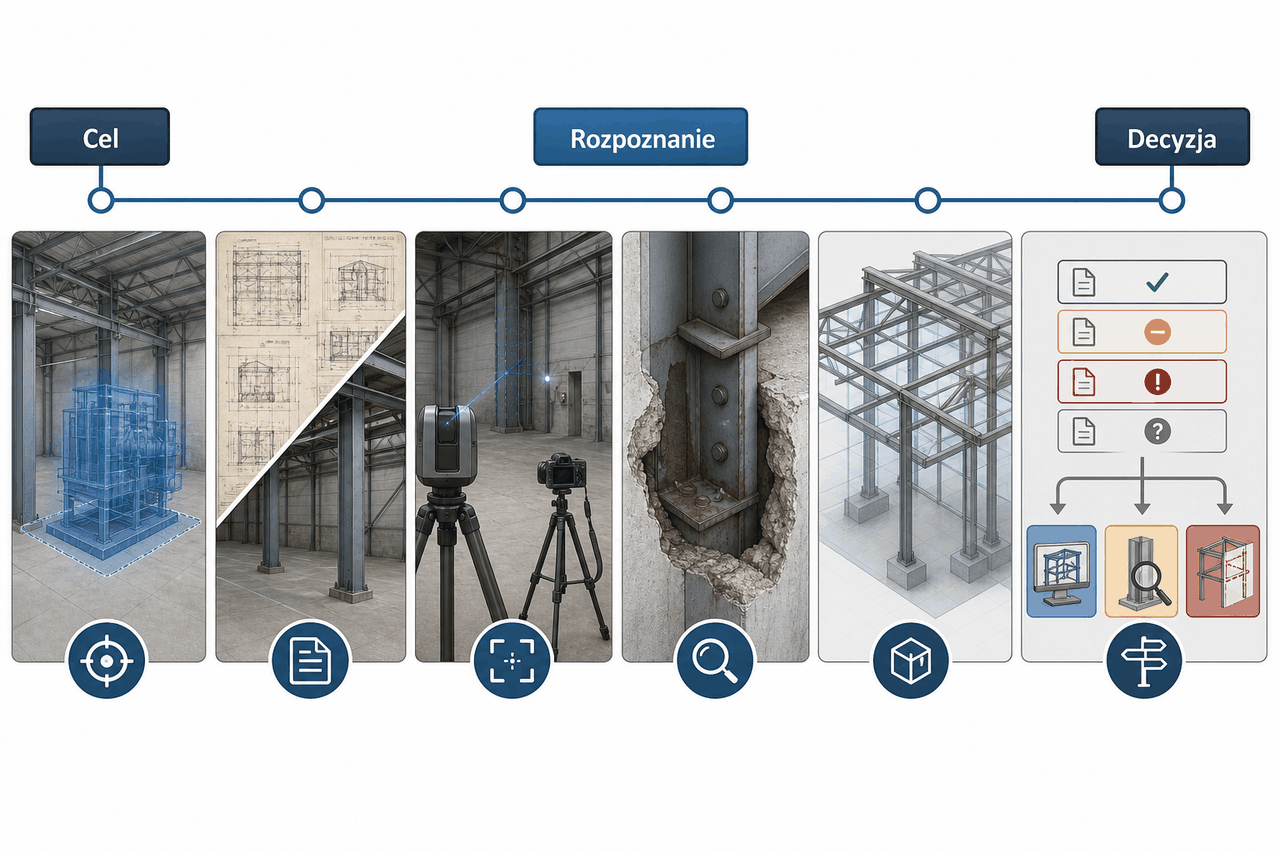

Jak przebiega rozpoznanie konstrukcji i co zrobić przy brakujących danych?

Rzetelna inwentaryzacja konstrukcji budowlanej jest procesem, a nie jednorazowym przejściem po obiekcie z dalmierzem. Kolejność działań ma znaczenie, ponieważ dopiero znajomość celu pozwala zdecydować, które wymiary są istotne, jakie detale trzeba obejrzeć i gdzie brak danych może uniemożliwić wykonanie wiarygodnych obliczeń.

Etap 1: określenie decyzji projektowej

Na początku należy opisać planowaną ingerencję możliwie konkretnie. Zamiast ogólnej informacji „montaż maszyny” potrzebne mogą być jej orientacyjne położenie, dostępne dane o oddziaływaniach, sposób podparcia, wymagane otwory, trasy transportowe i ograniczenia montażowe. Jeżeli parametry nie są jeszcze znane, trzeba wskazać, które informacje pozostają założeniami.

Projektant identyfikuje następnie elementy mogące znaleźć się w drodze przekazywania nowych sił. Dzięki temu inwentaryzacja konstrukcji budowlanej nie kończy się na najbliższej belce. W zależności od zadania może objąć również słupy, stężenia, połączenia, fundamenty i sąsiednie segmenty obiektu.

Etap 2: analiza dokumentacji i pierwsze oględziny

Archiwalne rysunki pozwalają przygotować listę elementów do sprawdzenia. Podczas oględzin należy porównać osie, poziomy, przekroje, otwory i widoczne detale ze stanem zastanym. Ważne jest również zidentyfikowanie przebudów, napraw, usuniętych elementów oraz obszarów zasłoniętych lub niedostępnych.

Na tym etapie może się okazać, że pierwotnie zakładany zakres jest niewystarczający. Przykładowo w miejscu planowanego otworu znajduje się stężenie niepokazane na dostarczonym rzucie, a przy słupie widać dodatkową konstrukcję wsporczą. Zmiana zakresu nie musi oznaczać błędu organizacyjnego. Może być właściwą reakcją na dane ujawnione w obiekcie.

Etap 3: pomiary, odkrywki i badania

Metody dobiera się do materiału, dostępności i informacji potrzebnych do dalszych prac. Pomiary bezpośrednie, urządzenia laserowe, dokumentacja fotograficzna i lokalne odkrywki pełnią różne funkcje. Żadna metoda nie gwarantuje automatycznie kompletnego rozpoznania całej konstrukcji.

Odkrywka może potwierdzić detal w konkretnym miejscu, ale nie zawsze dowodzi, że identyczne rozwiązanie występuje w pozostałej części budynku. Z kolei metoda pośrednia może wymagać interpretacji oraz uwzględnienia ograniczeń. Dlatego nie należy obiecywać uniwersalnej dokładności ani ustalać z góry obowiązkowej liczby punktów badawczych bez znajomości obiektu.

Jeżeli planowana jest szersza inwentaryzacja konstrukcji budowlanej, program badań warto aktualizować po pierwszych oględzinach. Pozwala to kierować prace tam, gdzie wynik rzeczywiście może zmienić model, obliczenia lub koncepcję przebudowy.

Etap 4: kontrola spójności układu

Zebrane dane trzeba sprawdzić nie tylko oddzielnie, lecz także we wzajemnym powiązaniu. W hali stalowej geometria ram powinna być analizowana razem ze stężeniami, połączeniami i podparciem. W budynku żelbetowym należy uwzględnić zależności między płytami, belkami, ścianami, słupami i fundamentami.

Nie zawsze wystarcza lokalny model jednego elementu. Gdy ingerencja wpływa na pracę większego fragmentu obiektu, może być potrzebna analiza stateczności konstrukcji. W złożonych przypadkach narzędziem projektanta może być również analiza MES, ale stopień rozbudowania modelu nie kompensuje niewiarygodnych danych wejściowych.

Trzeba też skoordynować konstrukcję z obudową, instalacjami i technologią. Element traktowany jako niekonstrukcyjny może ograniczać dostęp do węzła, a instalacja może kolidować z nowym stężeniem. Rzeczywiste warunki podparcia urządzenia mogą odbiegać od schematu przedstawionego w jego karcie katalogowej.

Etap 5: jawne dokumentowanie niepewności

Jedną z najważniejszych cech dobrego opracowania jest rozróżnienie źródeł danych. Inwentaryzacja konstrukcji budowlanej powinna pozwalać odbiorcy ustalić, czy dany wymiar został zmierzony, odczytany z dokumentacji, oszacowany czy tylko założony do dalszego sprawdzenia.

Przydatny jest prosty podział:

• dane potwierdzone pomiarem – dostępne elementy rozpoznane w określonym zakresie;
• dane archiwalne – informacje pochodzące z projektu lub innych dokumentów, z podaniem źródła;
• dane oszacowane – wartości przybliżone, których nie udało się zmierzyć bezpośrednio;
• dane niepotwierdzone – informacje wymagające odkrywki, badania, dodatkowego dokumentu albo przyjęcia projektowego.

Takie oznaczenie pomaga projektantowi ocenić, czy niepewność można uwzględnić w analizie, czy też musi zostać usunięta przed podjęciem decyzji. Najgorszym rozwiązaniem jest przedstawienie przypuszczenia jako dokładnie ustalonego stanu faktycznego.

Etap 6: decyzja o dalszych pracach

Po zebraniu i uporządkowaniu danych może się okazać, że możliwe jest wykonanie modelu i obliczeń. Innym razem konieczne będą kolejne odkrywki, badania materiałowe, pomiary geodezyjne, rozpoznanie fundamentów lub ekspertyza techniczna. Możliwa jest także zmiana koncepcji, jeśli potwierdzenie wymaganych danych byłoby nadmiernie inwazyjne albo planowana ingerencja prowadziłaby do nieproporcjonalnie rozległych wzmocnień.

Na podstawie danych o istniejącym obiekcie może powstać projekt lokalnego wzmocnienia, przebudowy albo szersza dokumentacja obejmująca konstrukcję stalową wraz z powiązanymi elementami. Jeżeli obiekt ma konstrukcję mieszaną, podział odpowiedzialności za stal, żelbet, fundamenty i połączenia powinien być wyraźnie ustalony.

Nie zawsze możliwe jest całkowite usunięcie niepewności. Elementy mogą pozostać niedostępne, a zakres dopuszczalnych odkrywek bywa ograniczony funkcjonowaniem zakładu lub wymaganiami użytkownika. Wtedy projektant powinien zdecydować, czy dostępne dane wystarczają do bezpiecznego przyjęcia określonych założeń, czy trzeba wybrać rozwiązanie mniej zależne od niepotwierdzonych cech istniejącej konstrukcji.

Warto połączyć etapy w jeden logiczny proces. Gdy inwentaryzacja konstrukcji budowlanej, badania i projekt są zlecane oddzielnie bez wspólnie ustalonego celu, łatwo o luki między opracowaniami. Zakres rozpoznania można omówić przez formularz kontaktowy J-PROJECT, przesyłając dostępne rysunki i krótki opis planowanej zmiany.

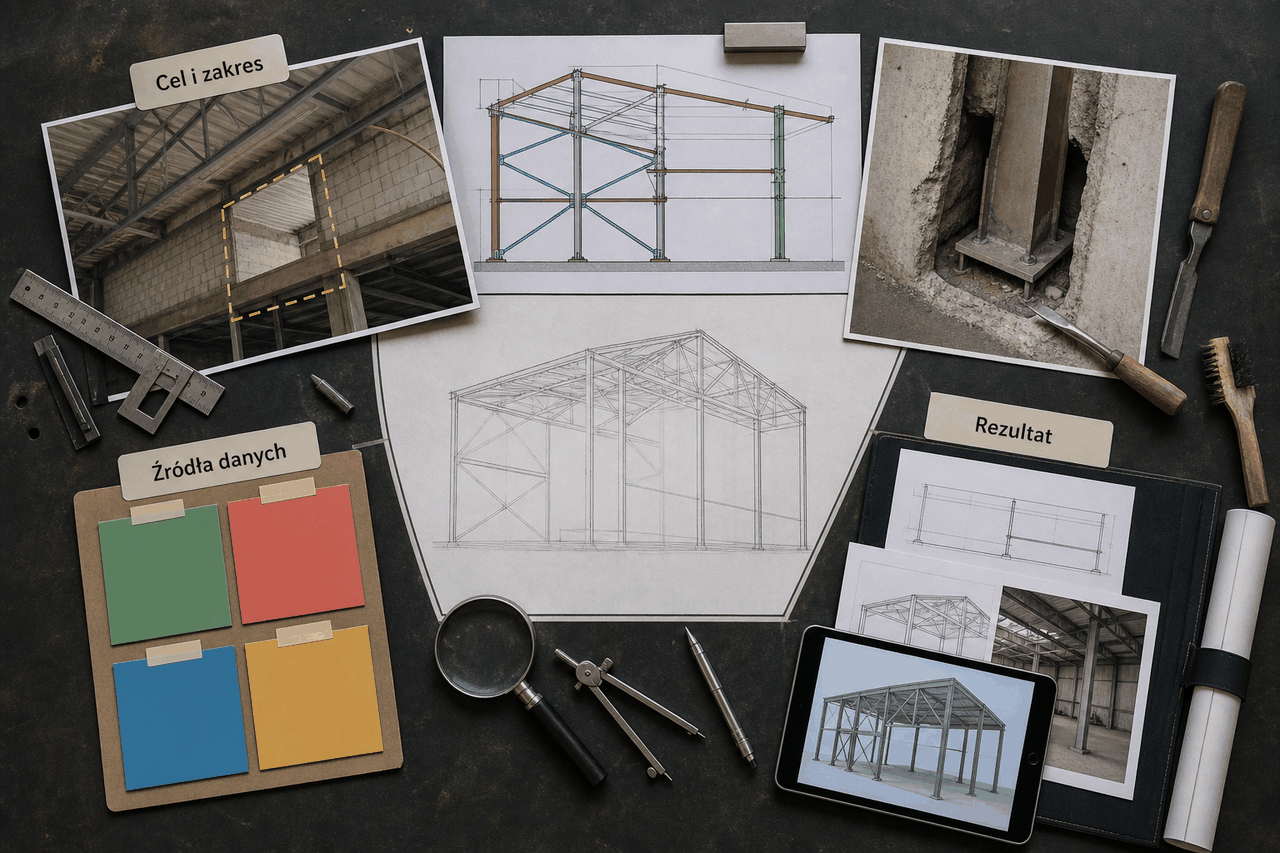

Podsumowanie: jak zamówić inwentaryzację przydatną do projektu?

Przydatna inwentaryzacja konstrukcji budowlanej zaczyna się od opisu planowanej zmiany, a nie od automatycznego mierzenia wszystkiego, co jest łatwo dostępne. Wykonawca opracowania powinien wiedzieć, czy celem jest nowy otwór, montaż urządzenia, antresola, rozbudowa, zmiana funkcji pomieszczeń czy ogólne odtworzenie dokumentacji. Dopiero wtedy można rozsądnie wskazać elementy wymagające pomiaru, dostępne źródła danych i obszary potencjalnej niepewności.

Inwestor powinien przekazać wszystkie odnalezione wersje rysunków oraz informacje o przebudowach, naprawach, awariach, zmianach wyposażenia i nietypowym zachowaniu konstrukcji. Nawet nieaktualny projekt może pomóc w zaplanowaniu oględzin, o ile jego treść zostanie porównana ze stanem rzeczywistym, a rozbieżności zostaną udokumentowane.

Przed zamówieniem warto uzgodnić oczekiwany rezultat. Może to być zestaw rzutów i przekrojów, dokumentacja fotograficzna, wykaz elementów, model przestrzenny albo połączenie kilku formatów. Najważniejsze, aby odbiorca mógł rozróżnić dane zmierzone od zaczerpniętych z archiwum, oszacowanych i niepotwierdzonych. Inwentaryzacja konstrukcji budowlanej bez opisu ograniczeń może prowadzić do większej pewności, niż uzasadniają zebrane materiały.

Pięć pytań przed rozpoczęciem prac

1. Jaki jest cel opracowania? Jaką decyzję projektową, techniczną lub inwestycyjną mają wspierać zebrane dane?
2. Które elementy zostaną rozpoznane? Czy zakres obejmuje również stężenia, połączenia, oparcia i fundamenty, jeśli wpływają na planowaną zmianę?
3. Jak będą potwierdzane materiały i ukryte detale? Czy przewidziano możliwość badań lub odkrywek, jeżeli będą niezbędne?
4. Jak zostanie oznaczona niepewność? Czy dokumentacja rozróżni pomiary, dane archiwalne, oszacowania i założenia?
5. W jakiej formie dane trafią do projektanta? Czy format rysunków, tabel, zdjęć lub modelu odpowiada potrzebom dalszych analiz?

Sam pomiar nie potwierdza nośności ani możliwości przebudowy. W przypadku rozbudowy, nadbudowy, przebudowy lub zmiany sposobu użytkowania należy uwzględnić wymaganie ekspertyzy technicznej wynikające z § 206 ust. 2 warunków technicznych, obejmującej również stan podłoża gruntowego. Przed rozpoczęciem procedury trzeba zweryfikować aktualne brzmienie przepisu i uwarunkowania konkretnego obiektu.

Dobrą praktyką jest ustalenie zakresu wspólnie z projektantem, który będzie korzystał z wyników. Pozwala to skoncentrować pomiary na danych wpływających na model i obliczenia. Informacje o możliwym zakresie usług znajdują się w zakładce oferta, a sposób działania biura przybliża strona o J-PROJECT.

Jeżeli planowana jest inwentaryzacja konstrukcji budowlanej istniejącej hali lub innego obiektu, można przesłać dostępne materiały przez stronę kontaktową. Do wstępnego opisu warto dołączyć cel inwestycji, fotografie, archiwalne rysunki oraz informacje o znanych przebudowach. Na tej podstawie łatwiej ustalić, jakie dane będą potrzebne przed dalszym projektowaniem.

Uwaga redakcyjna: stan prawny oraz aktualność przywołanych źródeł należy ponownie zweryfikować bezpośrednio przed publikacją i zastosowaniem artykułu w konkretnej sprawie. Materiał ma charakter informacyjny i nie zastępuje analizy konkretnego obiektu ani wymaganej dokumentacji technicznej.
