Hala magazynowa projekt: praktyczny przewodnik inwestora

Wpisanie w wyszukiwarkę frazy hala magazynowa projekt zwykle oznacza, że inwestor szuka czegoś więcej niż zestawu rzutów i obliczeń. Chce wiedzieć, jakie informacje przygotować, co powinno znaleźć się w ofercie biura projektowego, jak rozdzielić dokumentację formalną od wykonawczej oraz w którym momencie podjąć decyzje wpływające na późniejszą budowę. To właściwe pytania, ponieważ projekt magazynu nie zaczyna się od wyboru profili, fundamentów ani materiału obudowy. Zaczyna się od zrozumienia, jak obiekt ma działać.

Magazyn może służyć składowaniu na posadzce, obsłudze regałów, kompletacji zamówień, przeładunkowi, czasowemu buforowaniu materiałów albo połączeniu kilku procesów. Może zawierać doki, bramy z poziomu terenu, zaplecze socjalne, pomieszczenia techniczne, antresole, urządzenia transportowe i instalacje podwieszone pod dachem. Każdy z tych elementów wpływa na architekturę, konstrukcję, posadzkę, fundamenty, instalacje, zagospodarowanie działki oraz organizację montażu.

Dlatego hasło hala magazynowa projekt nie opisuje jednego, prawnie zdefiniowanego rodzaju opracowania. W praktyce może oznaczać całość wielobranżowego procesu, sam projekt konstrukcji, dokumentację potrzebną w postępowaniu administracyjnym, projekt techniczny, opracowanie wykonawcze albo rysunki przeznaczone do produkcji elementów. Jeżeli strony nie wyjaśnią tego przed podpisaniem umowy, mogą inaczej rozumieć rezultat zlecenia, mimo że używają tych samych słów.

Ten przewodnik pokazuje, jak przełożyć sposób użytkowania magazynu na założenia projektowe, zakres dokumentacji i zasady koordynacji. Wyjaśnia również, dlaczego zapytanie hala magazynowa projekt powinno zawierać więcej danych niż powierzchnia obiektu i planowany termin budowy. Nie podajemy uniwersalnych rozpiętości, obciążeń, odporności ogniowej, cen za metr kwadratowy ani czasu projektowania. Takie parametry zależą od lokalizacji, technologii magazynowania, warunków gruntowych, układu konstrukcyjnego, wyposażenia i wymagań konkretnej inwestycji.

Ważne: kwalifikację zamierzenia, wymagany tryb administracyjny oraz aktualne wymagania prawne należy każdorazowo potwierdzić dla konkretnej inwestycji przed złożeniem dokumentacji.

Hala magazynowa projekt: funkcja przed wyborem przekrojów

Co rzeczywiście obejmuje projekt hali magazynowej?

W rozmowie handlowej wyrażenie hala magazynowa projekt bywa stosowane do kilku różnych zakresów. Inwestor może oczekiwać kompletnego opracowania wielobranżowego, a konstruktor może rozumieć zlecenie jako obliczenia i rysunki ustroju nośnego. Jeszcze inaczej spojrzy na nie wykonawca, który potrzebuje detali umożliwiających zamówienie materiałów, przygotowanie elementów oraz zaplanowanie montażu.

Na początku trzeba więc oddzielić projekt całego obiektu od projektu jego konstrukcji. Całość obejmuje współpracę architektury, zagospodarowania terenu, konstrukcji, instalacji, technologii magazynu i wymaganych specjalistów. Z kolei projekt konstrukcyjny hali opisuje przede wszystkim sposób pracy ustroju nośnego, przekazywanie oddziaływań, elementy konstrukcyjne, fundamenty i istotne detale. Jest ważną częścią inwestycji, ale nie zastępuje pozostałych branż.

Prawo budowlane wskazuje, że projekt budowlany obejmuje projekt zagospodarowania działki lub terenu, projekt architektoniczno-budowlany oraz projekt techniczny. Informacje te można zweryfikować w aktualnym tekście Prawa budowlanego w Elektronicznym Dzienniku Ustaw. Jednocześnie inwestor powinien zapewnić także inne projekty stosownie do potrzeb procesu budowy. Nie oznacza to jednak, że każde dodatkowe opracowanie automatycznie stanowi ustawową część projektu budowlanego. Jego cel, szczegółowość i odpowiedzialność autorów powinny wynikać z potrzeb realizacji oraz z umowy.

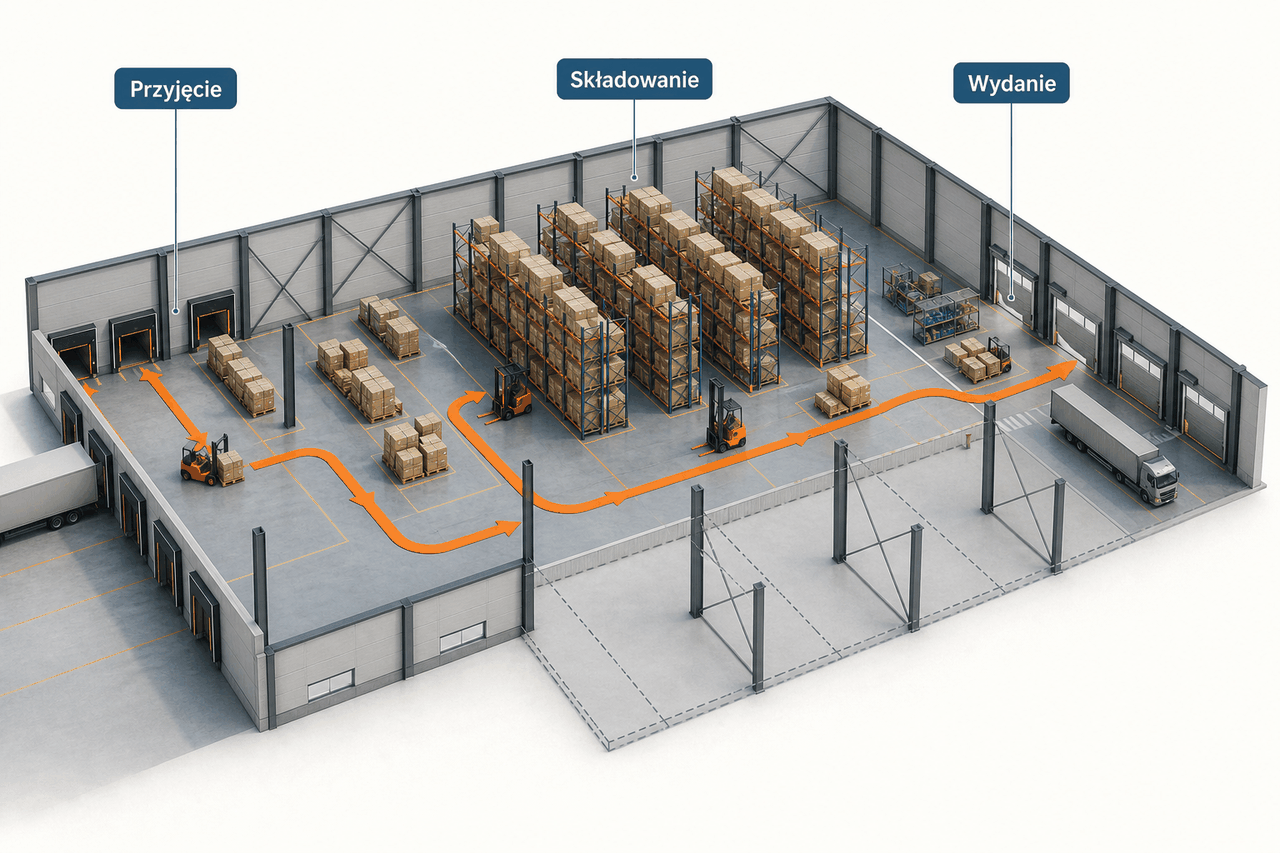

Najpierw proces magazynowy

Dobra odpowiedź na zapytanie hala magazynowa projekt zaczyna się od opisu procesu. Projektanci powinni wiedzieć, co będzie składowane, w jakiej postaci towary trafią do obiektu, jak będą przemieszczane i w jaki sposób opuszczą magazyn. Sama informacja o powierzchni nie pozwala wiarygodnie ustalić geometrii, obciążeń ani układu komunikacyjnego.

Do podstawowych założeń użytkowych należą:

• rodzaj i sposób składowania materiałów, w tym informacje o regałach lub składowaniu na posadzce;
• organizacja przyjęcia, kontroli, kompletacji, pakowania i wydania towaru;
• rodzaj transportu wewnętrznego oraz potrzebne drogi i strefy manewrowe;
• lokalizacja bram, doków, śluz, stref buforowych i przestrzeni serwisowych;
• przewidywane urządzenia, instalacje, podesty, antresole i konstrukcje wsporcze;
• liczba oraz funkcja pomieszczeń zaplecza, biur i części technicznych;
• warunki przechowywania wynikające z właściwości magazynowanych materiałów;
• planowane etapy realizacji, przyszła rozbudowa i możliwe zmiany sposobu użytkowania.

Warto rozrysować przepływ towaru i pojazdów jeszcze przed ustaleniem ostatecznej siatki słupów. Technologia magazynowania może wpływać na położenie stężeń, szerokość tras transportowych, dostęp do regałów, układ doków oraz prowadzenie instalacji. Więcej o tym, jak powiązać te informacje, opisuje przewodnik dotyczący koordynacji konstrukcji z technologią hali.

Geometria jest skutkiem użytkowania

Wysokość użytkowa nie powinna wynikać wyłącznie z oczekiwania, że „wyższy magazyn pomieści więcej”. Trzeba uwzględnić wysokość składowania, urządzenia obsługujące regały, przestrzeń instalacyjną, konstrukcję dachu, obudowę, wymagane strefy bezpieczeństwa oraz możliwość obsługi i konserwacji. Podobnie położenie bram i doków powinno odpowiadać logistyce, geometrii działki oraz organizacji placów zewnętrznych.

Fraza hala magazynowa projekt prowadzi często do gotowych schematów konstrukcji. Mogą one pomagać w rozmowie koncepcyjnej, ale nie powinny zastępować analizy obiektu. Siatka słupów korzystna dla samej konstrukcji nie musi być dobra dla regałów. Układ stężeń wygodny obliczeniowo może kolidować z bramą, instalacją albo przyszłym przejściem. Zmiana rozpiętości może natomiast oddziaływać jednocześnie na konstrukcję dachu, słupy, fundamenty, transport elementów i montaż.

Materiał konstrukcji również powinien wynikać z porównania rozwiązań, a nie z przyzwyczajenia. Punktem wyjścia może być szerszy opis zagadnień związanych z projektowaniem i budową hali stalowej, ale ostateczny wybór wymaga uwzględnienia całego obiektu, a nie tylko ustroju nadziemnego.

Myślenie o zmianach przed zamknięciem koncepcji

Jeżeli magazyn ma zostać w przyszłości wydłużony, połączony z kolejną częścią albo wyposażony w nowe urządzenia, informacja ta powinna trafić do projektantów odpowiednio wcześnie. Nie każdą przyszłą zmianę można dokładnie przewidzieć, ale można wskazać najbardziej prawdopodobne scenariusze i sprawdzić, czy przyjęty układ ich nie blokuje.

Dotyczy to między innymi położenia komunikacji, ścian zewnętrznych, stężeń, odwodnienia, urządzeń technicznych oraz rezerw terenu. Potencjalna rozbudowa może wpływać również na etapowanie robót i sposób zakończenia konstrukcji. Projekt hali magazynowej przygotowany bez tej informacji może być poprawny dla pierwszego etapu, lecz niepotrzebnie utrudnić kolejny.

Jeśli założenia funkcjonalne są już wstępnie opisane, można skonfrontować je z zakresem usługi projektu hali magazynowej w J-PROJECT. Taka konsultacja przed zamrożeniem koncepcji pomaga ustalić, jakie informacje są jeszcze potrzebne i które decyzje konstrukcyjne wymagają koordynacji z pozostałymi branżami.

Dane wejściowe i warunki działki, które trzeba sprawdzić przed koncepcją

Dokumenty i ograniczenia terenu

Zanim powstanie koncepcja, trzeba ustalić, czy działka pozwala zrealizować zakładany program. Nie wystarczy sprawdzić, czy obrys budynku mieści się w granicach terenu. Znaczenie mają ustalenia planistyczne, dostęp do drogi, istniejące i planowane uzbrojenie, otoczenie, ukształtowanie terenu oraz ograniczenia mogące wpływać na usytuowanie obiektu. Prawo do dysponowania nieruchomością i wymagany tryb formalny również powinny zostać wyjaśnione odpowiednio do zamierzenia.

Warunki techniczne odnoszą się zarówno do budynku, jak i jego usytuowania oraz zagospodarowania działki. W zależności od obiektu trzeba sprawdzić między innymi zagadnienia dojazdu, miejsc postojowych, bezpieczeństwa pożarowego, higieny, instalacji oraz oszczędności energii. Nie tworzy to jednak jednej tabeli parametrów odpowiedniej dla każdej hali. Aktualną treść wymagań należy sprawdzać w rozporządzeniu w sprawie warunków technicznych i odnosić do konkretnego projektu.

W praktyce hasło hala magazynowa projekt powinno uruchamiać analizę całego terenu. Poza samym budynkiem miejsce zajmują drogi, place manewrowe, stanowiska postojowe, doki, urządzenia techniczne, elementy odwodnienia i retencji oraz strefy potrzebne podczas budowy. Trzeba też uwzględnić możliwość serwisowania obiektu i planowanej rozbudowy. Jeśli wszystkie te funkcje są dopisywane po ustaleniu obrysu hali, działka może okazać się mniej pojemna, niż sugerowała pierwsza koncepcja.

Podłoże trzeba rozpoznać przed ostatecznym doborem fundamentów

Fundamenty nie powinny być dobierane wyłącznie na podstawie doświadczeń z innej inwestycji albo ogólnej informacji o sąsiednich budynkach. Geotechniczne warunki posadowienia ustala się odpowiednio do kategorii geotechnicznej obiektu, stopnia skomplikowania warunków gruntowych i specyfiki zamierzenia. Podstawą mogą być badania gruntu, dane archiwalne oraz ocena terenu i jego otoczenia. Zasady ogólne opisuje rozporządzenie dotyczące geotechnicznych warunków posadawiania.

Program rozpoznania powinien odpowiadać na pytania potrzebne projektantom. Istotne są nie tylko rodzaje warstw, lecz także ich zmienność, warunki wodne, obecność nasypów oraz historia użytkowania terenu. Wyniki mogą wpływać na roboty ziemne, fundamenty, posadzkę, odwodnienie, etapowanie prac i ocenę możliwych osiadań. Nie ma jednej liczby punktów badawczych ani jednej głębokości właściwej dla wszystkich magazynów.

Praktyczne przygotowanie zlecenia badań omawia artykuł badania gruntu pod halę. Warto przekazać osobie planującej rozpoznanie aktualny obrys obiektu, przybliżoną siatkę podpór, informacje o urządzeniach i obiektach towarzyszących. Im lepiej opisane zamierzenie, tym łatwiej powiązać zakres badań z decyzjami projektowymi.

Jeżeli wyniki docierają dopiero po zamknięciu modelu konstrukcji, hasło hala magazynowa projekt może w praktyce oznaczać konieczność ponownego sprawdzenia wielu elementów. Zmiana sposobu posadowienia wpływa nie tylko na rysunki fundamentów. Może zmienić organizację wykopów, bilans robót ziemnych, poziomy obiektu, rozwiązania posadzki i harmonogram realizacji.

Obciążenia i wyposażenie nie mogą pozostać ogólnikiem

Projektanci potrzebują informacji o regałach, urządzeniach, transporcie wewnętrznym, instalacjach oraz konstrukcjach wsporczych. Dane powinny obejmować nie tylko ciężar całkowity, ale również sposób podparcia, lokalizację, możliwe konfiguracje pracy i wymagania montażowe. W zależności od wyposażenia znaczenie mogą mieć obciążenia skupione, poziome, zmienne w czasie lub przekazywane w miejscach, których nie pokazuje wstępny rzut architektoniczny.

Ogólne stwierdzenie „standardowy magazyn” nie wystarcza. Dwa obiekty o podobnej powierzchni mogą wymagać odmiennych rozwiązań z powodu innego układu regałów, transportu, liczby doków albo urządzeń podwieszonych. Projekt hali magazynowej powinien być rozwijany na podstawie aktualnej listy wyposażenia, a nie założeń rozproszonych w wiadomościach i niezatwierdzonych szkicach.

Karta założeń inwestycji

Dobrym narzędziem organizacyjnym jest jedna karta założeń, wspólna dla inwestora, architekta, konstruktora, technologa i projektantów instalacji. Powinna wskazywać dane zatwierdzone, robocze oraz oczekujące na decyzję. Każda pozycja może mieć właściciela informacji, datę aktualizacji i termin jej zamknięcia.

W karcie warto zebrać:

• funkcję poszczególnych stref i planowany przepływ materiałów;
• obrys, poziomy i podstawową geometrię budynku;
• regały, maszyny, urządzenia oraz ich dane przekazywane przez dostawców;
• układ bram, doków, dróg, placów i przestrzeni serwisowych;
• założenia dotyczące fundamentów i posadzki wraz ze statusem danych gruntowych;
• punkty podwieszeń, otwory, kanały i wymagane konstrukcje wsporcze;
• planowane etapy, rezerwy oraz przewidywaną rozbudowę;
• listę decyzji otwartych i sposób zatwierdzania zmian.

Szczegóły dotyczące relacji między konstrukcją a posadowieniem rozwijają materiały o projekcie fundamentów hali stalowej i typowych problemach z fundamentami pod konstrukcję stalową. Jeśli inwestor przygotowuje zapytanie hala magazynowa projekt przed zleceniem badań albo zamknięciem układu obiektu, może również skontaktować się z J-PROJECT w celu uzgodnienia danych potrzebnych konstruktorowi.

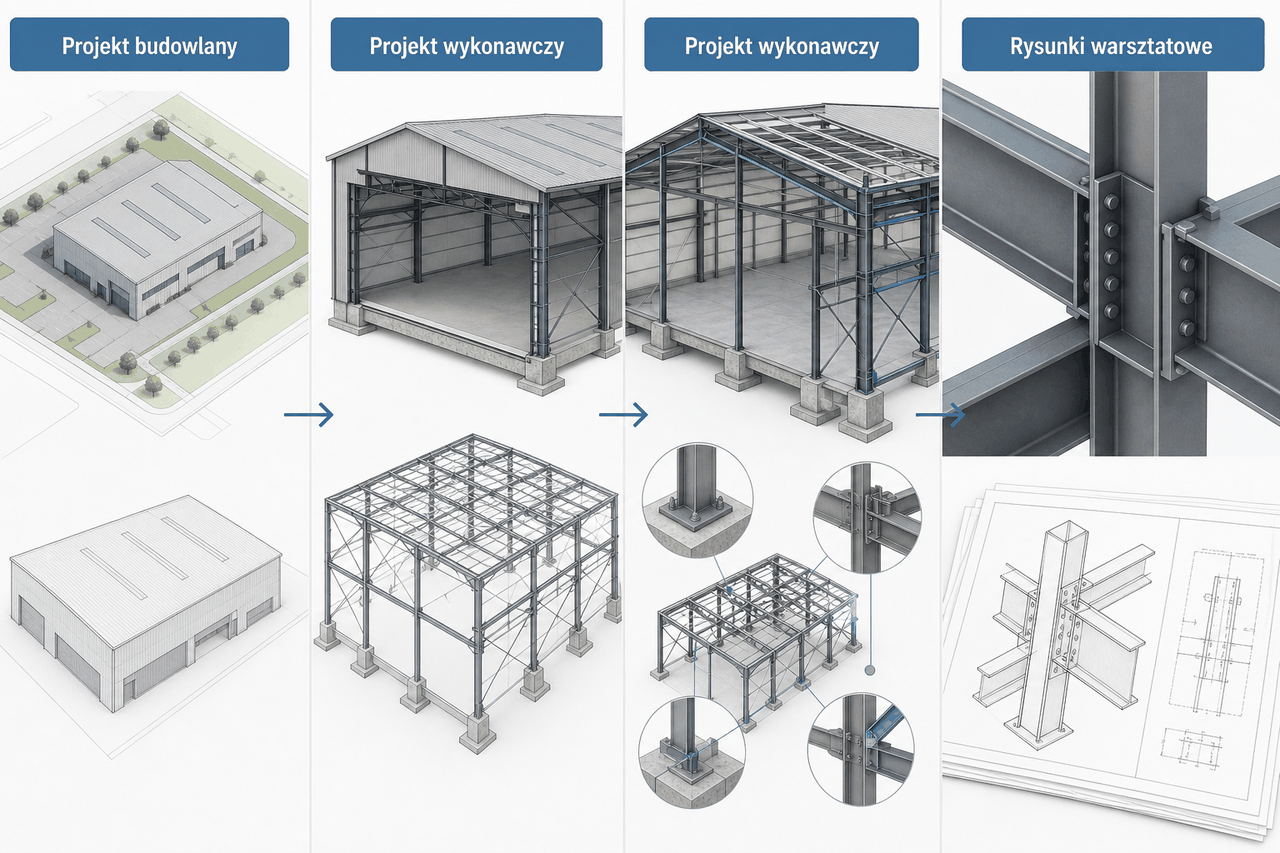

Zakres dokumentacji: projekt budowlany, techniczny, wykonawczy i warsztatowy

Najwięcej nieporozumień pojawia się wtedy, gdy oferta używa ogólnego sformułowania „kompletny projekt”, ale nie wyjaśnia, do jakiego celu dokumentacja ma wystarczyć. Kompletność dla postępowania administracyjnego nie oznacza automatycznie takiego poziomu detalu, jakiego potrzebują wykonawca, wytwórnia konstrukcji i ekipa montażowa. Dlatego zapytanie hala magazynowa projekt powinno określać zarówno etap formalny, jak i planowany sposób realizacji.

Projekt budowlany i jego części

Zgodnie z Prawem budowlanym projekt budowlany obejmuje trzy części: projekt zagospodarowania działki lub terenu, projekt architektoniczno-budowlany oraz projekt techniczny. Każda pełni inną funkcję, chociaż razem opisują jedno zamierzenie.

Projekt zagospodarowania działki lub terenu

Ta część pokazuje obiekt w kontekście nieruchomości i otoczenia. Obejmuje rozwiązania zagospodarowania, a jej zakres rysunkowy i opisowy powinien odpowiadać konkretnemu zamierzeniu. Dla magazynu istotne będą nie tylko granice i obrys budynku, lecz także powiązania komunikacyjne, urządzenia budowlane, uzbrojenie i pozostałe elementy wymagane dla danej inwestycji.

Projekt architektoniczno-budowlany

Opisuje między innymi sposób użytkowania, program użytkowy, układ przestrzenny oraz charakterystyczne parametry obiektu. W magazynie informacje te powinny być spójne z technologią składowania i podziałem funkcjonalnym. Nie można traktować opisu sposobu użytkowania jako formalnego dodatku, ponieważ wpływa on na rozwiązania przyjmowane przez wiele branż.

Projekt techniczny

Projekt techniczny przedstawia między innymi rozwiązania konstrukcyjne, schematy statyczne, założenia obliczeń i podstawowe wyniki obliczeń. Zależnie od potrzeb odnosi się również do geotechnicznych warunków posadowienia. Szczegółową zawartość części opisowych i rysunkowych uszczegóławia rozporządzenie w sprawie zakresu i formy projektu budowlanego. Zakres powinien uwzględniać charakter obiektu, specyfikę, stopień skomplikowania robót oraz warunki ochrony przeciwpożarowej.

Praktyczne omówienie roli konstrukcyjnej tej części znajduje się w materiale projekt techniczny konstrukcji. Warto pamiętać, że określenie „techniczny” nie jest synonimem pełnej dokumentacji produkcyjnej. Opracowanie powinno spełniać cel właściwy dla swojej części, ale nie musi automatycznie zawierać wszystkich detali oczekiwanych przez konkretną wytwórnię.

Projekt wykonawczy jako rozwinięcie rozwiązań

Projekt wykonawczy służy rozwinięciu rozwiązań w stopniu potrzebnym do przygotowania i prowadzenia robót. Nie należy przedstawiać go jako ustawowej części projektu budowlanego wymaganej w identycznym zakresie dla każdej inwestycji. Jego zawartość powinna wynikać z umowy, sposobu realizacji, podziału odpowiedzialności i potrzeb wykonawców.

W przypadku konstrukcji projekt wykonawczy może rozwijać geometrię elementów, układ połączeń, wymagania materiałowe, rozwiązania fundamentów, zakotwienia, otwory, podparcia, stężenia oraz elementy współpracujące z obudową i instalacjami. Poziom szczegółowości powinien być określony wprost. Więcej o tej różnicy wyjaśnia przewodnik po projekcie wykonawczym hali stalowej.

Dla inwestora szukającego usługi pod hasłem hala magazynowa projekt ważne jest także ustalenie formatu przekazania dokumentacji. Same pliki PDF mogą być wystarczające dla jednego modelu współpracy, podczas gdy inny wymaga uzgodnionych modeli branżowych, zestawień lub plików do dalszego opracowania. Zakres plików edytowalnych i zasady korzystania z nich powinny zostać uzgodnione w umowie, a nie domniemane.

Rysunki warsztatowe i dokumentacja produkcyjna

Rysunki warsztatowe służą przygotowaniu elementów w wytwórni i ich oznaczeniu na potrzeby montażu. W konstrukcji stalowej pokazują między innymi geometrię części, blachy, otwory, śruby, spoiny, oznaczenia elementów oraz informacje montażowe odpowiednie dla przyjętej technologii produkcji. Powstają na podstawie zatwierdzonych rozwiązań konstrukcyjnych, ale nie powinny być traktowane jako automatyczny zamiennik obliczeń i projektu połączeń.

Zakres i sposób przygotowania takich opracowań szerzej opisuje artykuł o rysunkach warsztatowych konstrukcji stalowej. Przy zamówieniu warto ustalić, kto odpowiada za ich wykonanie, sprawdzenie oraz aktualizację po zmianach. Istotne jest również wskazanie, jaka dokumentacja stanowi podstawę produkcji i kto może zatwierdzać odstępstwa.

Projekt połączeń i granice odpowiedzialności

Niejasności dotyczą często połączeń stalowych. Główny model konstrukcji opiera się na określonych założeniach dotyczących pracy węzłów, ale szczegółowe rozwiązania mogą być rozwijane na dalszym etapie. Trzeba ustalić, kto projektuje połączenia, jakie siły i kombinacje otrzymuje, kto zatwierdza proponowane detale oraz jak zmiana sztywności lub geometrii węzła wraca do autora modelu głównego.

Projekt połączeń stalowych powinien być spójny z modelem konstrukcji i wymaganiami wykonawczymi. Nie jest wyłącznie kwestią narysowania śrub oraz spoin. Detal wpływa na przekazywanie sił, możliwość produkcji, zabezpieczenie elementów, transport, kolejność montażu i kontrolę wykonania.

Najbezpieczniej rozdzielić dokumentację według celu:

• koncepcja służy porównaniu podstawowych wariantów i potwierdzeniu układu;
• projekt zagospodarowania opisuje inwestycję w kontekście działki;
• projekt architektoniczno-budowlany przedstawia funkcję, układ i rozwiązania właściwe dla tej części;
• projekt techniczny zawiera rozwiązania techniczne, w tym konstrukcyjne, w wymaganym zakresie;
• projekt wykonawczy rozwija rozwiązania na potrzeby realizacji zgodnie z umową;
• projekt połączeń opisuje i weryfikuje pracę węzłów w uzgodnionym zakresie;
• rysunki warsztatowe przekładają zatwierdzone rozwiązania na informacje produkcyjne i montażowe.

Oferta na projekt hali magazynowej powinna wskazywać odbiorcę każdego opracowania, moment przekazania, poziom koordynacji oraz listę wyłączeń. Szczególnie ważne jest określenie, kto przekazuje obciążenia, kto odpowiada za modele branżowe i kto aktualizuje dokumentację po zmianie technologii. Taki zapis jest praktyczniejszy niż samo użycie słowa „kompletny”.

Jak skoordynować konstrukcję hali z magazynem, instalacjami i wykonawstwem

Koordynacja nie polega na jednorazowym nałożeniu rzutów pod koniec projektowania. Powinna towarzyszyć kolejnym decyzjom, ponieważ konstrukcja, technologia, instalacje i sposób wykonania wzajemnie na siebie wpływają. Gdy informacje przepływają z opóźnieniem, niewielka korekta może uruchomić zmiany w kilku opracowaniach.

Konstrukcja i technologia magazynu

W pierwszej kolejności trzeba sprawdzić relacje między słupami, stężeniami, regałami, transportem wewnętrznym, bramami, dokami oraz drogami komunikacyjnymi i ewakuacyjnymi. Model konstrukcji może być obliczeniowo poprawny, ale nadal nie odpowiadać procesowi magazynowemu. Typowym problemem jest przyjęcie układu stężeń przed potwierdzeniem wszystkich otworów albo zamknięcie siatki słupów bez aktualnego rzutu regałów.

Hasło hala magazynowa projekt należy więc rozumieć jako iteracyjny proces. Technolog przekazuje wymagania, konstruktor ocenia ich wpływ, architekt koordynuje przestrzeń, a instalatorzy weryfikują trasy i dostęp serwisowy. Jeżeli zmiana jednej branży wpływa na drugą, powinna zostać formalnie przekazana, oceniona i zatwierdzona.

Szczególnej uwagi wymagają antresole i podesty. Ich słupy, stężenia, komunikacja oraz fundamenty mogą kolidować z regałami lub instalacjami. Jeśli taki element jest przewidywany, pomocne może być wcześniejsze przeanalizowanie zagadnień opisanych w poradniku dotyczącym projektu antresoli stalowej.

Podwieszenia i obciążenia od instalacji

Instalacje pod dachem nie są bezmasową warstwą modelu. Kanały, rurociągi, trasy kablowe, urządzenia i konstrukcje wsporcze przekazują obciążenia w konkretnych punktach. Projektant konstrukcji powinien znać ich wartości, lokalizacje, sposób zamocowania i ewentualne wymagania serwisowe przed finalnym wymiarowaniem elementów.

Nie wystarczy przyjąć ogólnej rezerwy i pozostawić dowolności późniejszym branżom. Taka rezerwa może być elementem świadomej strategii, ale trzeba określić, czego dotyczy i jak będzie kontrolowana. Jeżeli instalator przeniesie ciężkie urządzenie albo zagęści podwieszenia w jednej strefie, lokalny efekt może różnić się od uśrednionego założenia.

W praktyce projekt hali magazynowej powinien zawierać uzgodnioną mapę punktów podwieszeń lub przynajmniej zasady ich lokalizowania. Ważne są również otwory w elementach, przejścia przez strefy stężeń, dostęp do połączeń i możliwość późniejszej konserwacji. Zmiany wykonane bez konsultacji z konstruktorem mogą ingerować w pracę elementów nośnych.

Fundamenty, posadzka, kanały i urządzenia

Fundamenty słupów, posadzka przemysłowa, kanały, odwodnienie i fundamenty urządzeń muszą być rozpatrywane na wspólnych podkładach. Kolizja może pojawić się pod poziomem posadzki, mimo że rzuty nadziemia wyglądają poprawnie. Znaczenie mają między innymi lokalizacje stóp, podwalin, zagłębień dokowych, przepustów i tras instalacji podposadzkowych.

Posadzki nie należy sprowadzać do warstwy wykończeniowej. Jej założenia zależą od sposobu użytkowania, podłoża, regałów, transportu i urządzeń. Rozmieszczenie dylatacji powinno być koordynowane z podporami regałów, trasami wózków i elementami konstrukcyjnymi. Konkretne rozwiązanie musi wynikać z projektu obiektu oraz danych przekazanych przez dostawców wyposażenia.

Obudowa i odwodnienie dachu

Konstrukcja współpracuje z obudową poprzez podkonstrukcje, łączniki, otwory, obróbki i dopuszczalne przemieszczenia. Projektanci muszą uzgodnić geometrię attyk, bram, świetlików, klap, przebić i urządzeń dachowych. Trzeba również skoordynować odwodnienie dachu, spadki, wpusty, przelewy oraz prowadzenie przewodów. Rozwiązania te powinny odpowiadać konkretnemu obiektowi i wymaganiom pożarowym, a nie być kopiowane bez weryfikacji.

Przegląd dostępnych zagadnień materiałowych i wykonawczych zawiera artykuł o obudowie hali przemysłowej. Projekt hali magazynowej powinien określać także granice odpowiedzialności za podkonstrukcje i zamocowania. Brak takiego podziału często ujawnia się dopiero podczas zamawiania obudowy.

Transport i montaż są częścią myślenia projektowego

Element, który można obliczyć i wyprodukować, musi jeszcze zostać przewieziony, podniesiony, ustawiony i bezpiecznie ustabilizowany. Dlatego przed zakończeniem projektu warto sprawdzić podział konstrukcji, możliwości transportu, dostęp sprzętu, miejsca odkładcze, kolejność scalania i montażu oraz stateczność układu w fazach przejściowych.

Ostateczna konstrukcja może pracować inaczej niż jej nieukończony fragment. Projekt i plan realizacji powinny więc rozdzielać stan docelowy od etapów montażowych. Więcej praktycznych konsekwencji tego podejścia przedstawia materiał o łatwości montażu konstrukcji stalowej.

Przeglądy międzybranżowe i rejestr zmian

Najprostszy system koordynacji opiera się na kamieniach milowych. Pierwszy przegląd może potwierdzić funkcję i podstawową geometrię, kolejny siatkę konstrukcji i główne trasy instalacji, a następny zamknięcie otworów, obciążeń i punktów podwieszeń. Dokładna liczba etapów powinna odpowiadać skali oraz organizacji inwestycji.

Modelowanie informacji o obiekcie może ułatwiać wykrywanie kolizji i przekazywanie zmian, ale samo użycie modelu nie gwarantuje koordynacji. Nadal potrzebne są zasady nazewnictwa, odpowiedzialności, zatwierdzania i wersjonowania. Zagadnienie to rozwija artykuł BIM w projektowaniu konstrukcji.

Rejestr zmian powinien odpowiadać na cztery pytania: co zmieniono, dlaczego, na jakie branże zmiana wpływa i kto ją zatwierdził. Dzięki temu konstruktor nie dowiaduje się o nowym urządzeniu po zamówieniu materiałów, a wykonawca nie pracuje na nieaktualnym rysunku. Jeżeli inwestycja wymaga takiego uporządkowania, J-PROJECT może wesprzeć koordynację konstrukcji z technologią hali albo przygotować uzgodniony zakres projektu konstrukcyjnego.

Spójny projekt hali magazynowej nie eliminuje wszystkich zmian, ale pozwala wprowadzać je świadomie. Największą wartością koordynacji jest nie samo znalezienie kolizji, lecz wykrycie jej wtedy, gdy można jeszcze poprawić model i dokumentację zamiast przerabiać gotowe elementy na budowie.

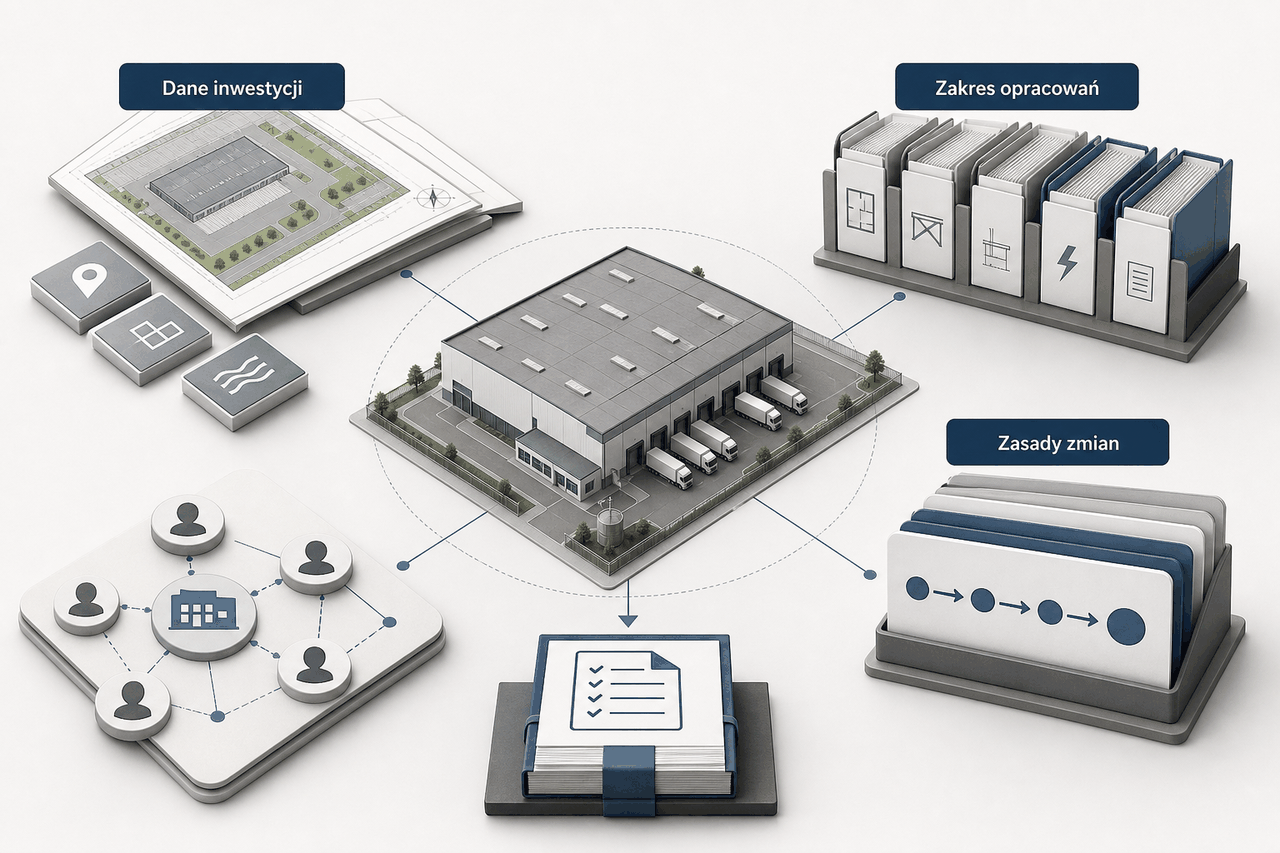

Podsumowanie: jak zamówić projekt hali magazynowej bez luk w zakresie

Dobrze przygotowane zapytanie hala magazynowa projekt nie musi zawierać gotowych rozwiązań konstrukcyjnych. Powinno natomiast jasno opisywać cel inwestycji, sposób użytkowania, dostępne dane i decyzje, które pozostają otwarte. Rolą projektantów jest przełożenie tych informacji na skoordynowane rozwiązania, ale nie mogą oni wiarygodnie zastąpić inwestora w wyborze standardu magazynu, technologii składowania czy modelu przyszłej eksploatacji.

Co przekazać przed uzyskaniem oferty?

Do zapytania warto dołączyć opis funkcji magazynu, wstępny program powierzchni, informacje o działce, technologię składowania, wyposażenie, planowane etapy oraz przewidywaną rozbudowę. Pomocne będą dostępne materiały planistyczne, podkłady terenu, wyniki rozpoznania podłoża, rzuty technologiczne i dane od dostawców urządzeń. Jeśli część informacji nie jest jeszcze znana, należy ją oznaczyć jako założenie robocze, zamiast przedstawiać jako zatwierdzony parametr.

Oferta na hala magazynowa projekt powinna rozdzielać co najmniej koncepcję, poszczególne części projektu budowlanego, dokumentację wykonawczą, projekt połączeń, rysunki warsztatowe, koordynację oraz ewentualny nadzór autorski. Nie każda inwestycja potrzebuje wszystkich opracowań w identycznym zakresie, ale inwestor powinien wiedzieć, które z nich zamawia, a które pozostają po jego stronie lub po stronie wykonawcy.

Jak porównywać oferty biur projektowych?

Cena ma znaczenie, lecz nie może być analizowana bez zakresu. Dwie oferty o tej samej nazwie mogą obejmować inny poziom szczegółowości, liczbę branż, sposób koordynacji, odpowiedzialność za połączenia i zakres wsparcia podczas realizacji. Tańsza propozycja może być wystarczająca, jeśli jej ograniczenia są świadome i zgodne z modelem inwestycji. Problem pojawia się wtedy, gdy brakujące opracowania wychodzą na jaw dopiero przed produkcją lub montażem. Mechanizm ten szerzej opisuje artykuł dlaczego tańszy projekt konstrukcji hali może kosztować więcej.

Nie warto porównywać wariantów konstrukcji wyłącznie na podstawie masy stali. Rozwiązanie wpływa także na fundamenty, obudowę, produkcję, liczbę detali, transport, montaż i harmonogram. Sensowna optymalizacja projektu konstrukcyjnego hali obejmuje cały układ i ograniczenia wykonawcze, a nie tylko zmniejszenie jednego zestawienia materiałowego.

Pięć pytań, które warto zadać projektantowi

1. Jakich danych potrzebujecie przed rozpoczęciem i które z nich mogą być na początku robocze?
2. Jaki jest dokładny zakres każdej części dokumentacji i do jakiego celu ma ona służyć?
3. Czego oferta nie obejmuje oraz kto powinien zamówić brakujące opracowania?
4. Jak będzie prowadzona koordynacja konstrukcji, technologii, instalacji i wykonawstwa?
5. W jaki sposób będą zgłaszane, zatwierdzane i przekazywane zmiany?

Dobry projekt hali magazynowej ogranicza niepewność wykonawczą, pomaga wykrywać kolizje przed budową i porządkuje odpowiedzialność. Nie jest jednak zamiennikiem decyzji inwestora. Najlepsze rezultaty powstają wtedy, gdy projektanci znają proces magazynowy, a inwestor rozumie konsekwencje swoich wyborów dla konstrukcji, działki i realizacji.

Zakres usług konstrukcyjnych można sprawdzić w ofercie J-PROJECT. Jeśli przygotowujesz zapytanie hala magazynowa projekt, możesz również przesłać dostępne założenia inwestycji. Na ich podstawie łatwiej ustalić, jakie opracowania są potrzebne i które dane należy uzupełnić przed rozpoczęciem projektowania — bez deklarowania ceny lub terminu przed poznaniem rzeczywistego zakresu.
