Fundamenty pod konstrukcję stalową – najczęstsze błędy projektowe i wykonawcze

Fundamenty pod konstrukcję stalową to jeden z tych elementów projektu, które często pozostają mniej widoczne niż sama hala, słupy, rygle czy obudowa, ale w praktyce mają ogromny wpływ na bezpieczeństwo i koszt całej inwestycji. Fundamenty pod konstrukcję stalową muszą przenieść nie tylko obciążenia pionowe od słupów, lecz także siły poziome, momenty zginające, oddziaływania od stężeń, wiatru, suwnic oraz samego montażu. Źle dobrane fundamenty pod konstrukcję stalową mogą prowadzić do problemów z kotwami, nadmiernych przemieszczeń, trudności montażowych, lokalnych zarysowań betonu albo niepotrzebnego przewymiarowania całego układu.

W praktyce projektowanie fundamentów nie powinno być traktowane jako osobny etap oderwany od konstrukcji stalowej, ponieważ sposób zamocowania słupa, schemat statyczny hali i układ stężeń bezpośrednio wpływają na reakcje przekazywane na podłoże. Dlatego dobrze przygotowany projekt konstrukcyjny hali powinien już na wczesnym etapie uwzględniać, jakie siły będą trafiały do fundamentów i jak wpłyną one na wymiary stóp, zbrojenie oraz rozmieszczenie kotew. Fundamenty pod konstrukcję stalową wymagają również właściwego rozpoznania warunków gruntowych, ponieważ nawet poprawnie policzona konstrukcja może sprawiać problemy, jeśli założenia dotyczące podłoża będą zbyt uproszczone.

W tym artykule omawiamy najczęstsze błędy projektowe i wykonawcze, które pojawiają się przy fundamentach dla hal, wiat oraz konstrukcji wsporczych. Wyjaśniamy, dlaczego fundament nie jest tylko „kostką betonu pod słupem”, ale częścią całego układu nośnego. Pokażemy też, jak na fundament wpływa rodzaj podstawy słupa, obciążenia poziome, kotwy, blachy podstawy, posadzka przemysłowa oraz koordynacja międzybranżowa. W wielu przypadkach problemy z fundamentami wynikają nie z jednego dużego błędu, ale z kilku drobnych uproszczeń, które nakładają się na siebie na etapie projektu i wykonawstwa. To podobny mechanizm jak przy innych zagadnieniach konstrukcyjnych, gdzie pozornie niewielkie decyzje projektowe mogą później wpływać na koszt, montaż i bezpieczeństwo obiektu, o czym szerzej pisaliśmy również w artykule o najczęstszych błędach projektowych.

Dobrze zaprojektowane fundamenty pod konstrukcję stalową pozwalają ograniczyć ryzyko poprawek na budowie, ułatwiają montaż konstrukcji i pomagają uniknąć niepotrzebnych kosztów wynikających z przewymiarowania lub błędnych założeń.

1. Fundamenty pod konstrukcję stalową a bezpieczeństwo całego obiektu

Fundamenty pod konstrukcję stalową mają bezpośredni wpływ na bezpieczeństwo całej hali, wiaty lub konstrukcji wsporczej. To przez fundamenty obciążenia z konstrukcji stalowej są przekazywane na podłoże gruntowe, dlatego ich projekt nie może być analizowany w oderwaniu od słupów, stężeń, rygli, obudowy czy sposobu użytkowania obiektu. Dobrze zaprojektowane fundamenty pod konstrukcję stalową powinny uwzględniać zarówno nośność, jak i stateczność, osiadania, montaż oraz trwałość całego układu. W praktyce oznacza to, że fundament nie jest jedynie elementem „pod konstrukcją”, ale integralną częścią pracy całego obiektu.

1.1. Dlaczego fundament nie jest tylko „podstawą pod słup”?

Fundament pod słup stalowy bywa potocznie traktowany jako prosta stopa betonowa, której głównym zadaniem jest „utrzymać słup”. Takie podejście jest jednak dużym uproszczeniem, ponieważ fundamenty pod konstrukcję stalową przenoszą znacznie więcej oddziaływań niż samo obciążenie pionowe. Do fundamentu trafiają również siły poziome, momenty zginające, oddziaływania od wiatru, stężeń, imperfekcji konstrukcji oraz lokalnych warunków pracy obiektu.

W przypadku hal stalowych fundament jest miejscem, w którym spotykają się trzy rzeczy: konstrukcja stalowa, konstrukcja żelbetowa i podłoże gruntowe. Każda z tych części ma inną sztywność, inne zasady pracy i inne wymagania wykonawcze. Dlatego fundamenty pod konstrukcję stalową muszą być projektowane z uwzględnieniem rzeczywistego układu nośnego, a nie tylko jako powtarzalny detal kopiowany z wcześniejszego projektu.

Duże znaczenie ma również sposób zamocowania słupa. Inaczej pracuje fundament przy podstawie przegubowej, a inaczej przy podstawie sztywnej, która może przekazywać większe momenty zginające. Jeżeli ten aspekt zostanie źle przyjęty, fundament może być zbyt mały, zbyt słabo zazbrojony albo nieprawidłowo przygotowany pod rozmieszczenie kotew. Właśnie dlatego dobrze opracowany projekt konstrukcyjny hali powinien analizować fundamenty razem z całym układem konstrukcyjnym, a nie dopiero na końcu projektu.

1.2. Jak fundament wpływa na pracę konstrukcji stalowej?

Fundament wpływa na konstrukcję stalową przede wszystkim przez sposób podparcia słupa. W teorii można przyjąć podporę przegubową, sztywną albo częściowo utwierdzoną, ale w rzeczywistości każde takie założenie musi mieć odzwierciedlenie w fundamencie, kotwach, blasze podstawy i zbrojeniu. Jeżeli model obliczeniowy zakłada określoną pracę podstawy słupa, to fundamenty pod konstrukcję stalową muszą być zaprojektowane tak, aby ta praca była możliwa również w rzeczywistym obiekcie.

Błąd w tym miejscu może zmienić rozkład sił w całej konstrukcji. Zbyt podatne posadowienie może zwiększać przemieszczenia, wpływać na pracę ram stalowych, zmieniać siły w stężeniach albo powodować dodatkowe problemy montażowe. Z kolei nadmiernie zachowawcze założenia mogą prowadzić do przewymiarowania fundamentów, większego zużycia betonu i zbrojenia oraz niepotrzebnego wzrostu kosztów inwestycji.

W halach stalowych szczególnie ważne są siły poziome. Wiatr, oddziaływania od stężeń, obudowy, bram, suwnic lub lokalnych urządzeń technologicznych mogą powodować, że fundament pracuje nie tylko na ściskanie, ale również na zginanie, ścinanie i odrywanie. Dlatego fundamenty pod konstrukcję stalową powinny być sprawdzane w kontekście całego układu przestrzennego obiektu. Podobne zależności występują przy analizie stateczności, gdzie lokalne uproszczenia modelu mogą wpływać na globalną pracę konstrukcji — szerzej opisaliśmy to w artykule o analizie stateczności konstrukcji.

1.3. Co może się stać, gdy fundamenty są źle zaprojektowane?

Źle zaprojektowane fundamenty pod konstrukcję stalową mogą powodować problemy już na etapie montażu. Najczęściej są to niezgodności w rozmieszczeniu kotew, zbyt małe tolerancje wykonawcze, trudności z ustawieniem słupów, konieczność przeróbek blach podstawy albo lokalne kolizje ze zbrojeniem. Takie błędy często nie wyglądają spektakularnie na papierze, ale na budowie potrafią zatrzymać montaż i wygenerować dodatkowe koszty.

Poważniejsze problemy mogą pojawić się w trakcie eksploatacji obiektu. Jeżeli fundament nie przenosi prawidłowo sił poziomych lub momentów, może dojść do nadmiernych przemieszczeń, zarysowań, nierównomiernych osiadań albo pracy konstrukcji niezgodnej z założeniami projektu. W skrajnych przypadkach błędnie zaprojektowane fundamenty pod konstrukcję stalową mogą wpływać na stateczność fragmentu obiektu, szczególnie gdy problem dotyczy słupów ram głównych, stężeń lub konstrukcji narażonych na duże oddziaływania poziome.

Nie zawsze problemem jest jednak zbyt mały fundament. Często spotykanym błędem jest również przewymiarowanie, wynikające z braku analizy rzeczywistej pracy konstrukcji. Zbyt duże fundamenty oznaczają więcej betonu, więcej zbrojenia, większy zakres robót ziemnych i wyższy koszt wykonania. W praktyce dobrze zaprojektowane fundamenty pod konstrukcję stalową powinny być bezpieczne, ale jednocześnie racjonalne ekonomicznie. To szczególnie ważne przy obiektach przemysłowych, gdzie suma pozornie niewielkich decyzji projektowych może znacząco wpłynąć na końcowy koszt budowy.

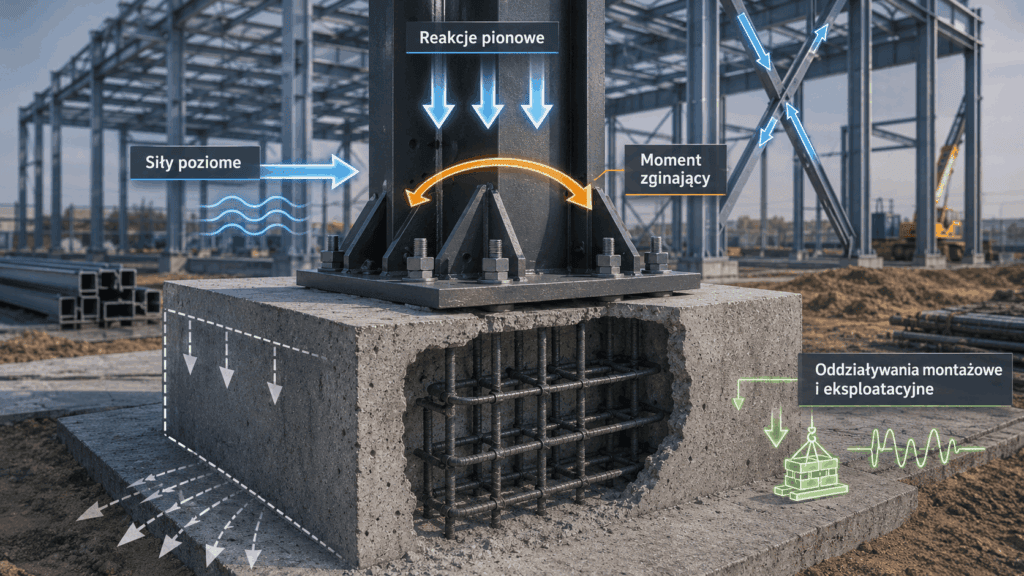

2. Jakie obciążenia przenoszą fundamenty pod konstrukcję stalową?

Fundamenty pod konstrukcję stalową muszą przenosić znacznie szerszy zestaw oddziaływań niż tylko ciężar własny hali i reakcje pionowe od słupów. W praktyce do fundamentów trafiają również siły poziome, momenty zginające, oddziaływania od wiatru, obciążeń technologicznych, suwnic, stężeń oraz etapów montażowych. Dlatego już na etapie obliczeń ważne jest, aby reakcje przekazywane z modelu konstrukcji stalowej były kompletne i zgodne z rzeczywistym schematem pracy obiektu. Dobrze zaprojektowane fundamenty pod konstrukcję stalową powinny uwzględniać nie tylko stan docelowy, ale również sytuacje, które mogą pojawić się w trakcie budowy i eksploatacji.

2.1. Reakcje pionowe od słupów stalowych

Najbardziej oczywistym obciążeniem, które przenoszą fundamenty pod konstrukcję stalową, są reakcje pionowe od słupów. Wynikają one z ciężaru własnego konstrukcji, obudowy, dachu, instalacji, śniegu, obciążeń użytkowych oraz ewentualnych urządzeń technologicznych. W halach stalowych reakcje pionowe mogą wydawać się stosunkowo proste do interpretacji, ale ich wartość zależy od wielu decyzji projektowych: rozstawu ram, rodzaju dachu, układu płatwi, sposobu stężenia konstrukcji oraz przyjętego schematu statycznego.

Nie można analizować reakcji pionowych wyłącznie jako jednej wartości przekazanej do fundamentu. Istotne są również kombinacje obciążeń, mimośrody, lokalne dociążenia i możliwe różnice między obciążeniem stałym a zmiennym. W niektórych przypadkach fundament może być obciążony dużą siłą ściskającą, ale w innej kombinacji może pojawić się częściowe odrywanie lub znacznie większy moment w podstawie słupa. Dlatego fundamenty pod konstrukcję stalową powinny być sprawdzane dla pełnego zestawu kombinacji, a nie tylko dla najbardziej intuicyjnego przypadku obciążenia pionowego.

W praktyce szczególnie ważne jest to przy lekkich halach stalowych, gdzie ciężar własny konstrukcji jest niewielki w stosunku do oddziaływań zmiennych. Przy dużym ssaniu wiatru, asymetrycznym obciążeniu śniegiem lub specyficznym układzie stężeń reakcje w fundamentach mogą zmieniać się w sposób, który nie jest oczywisty bez analizy całego modelu. Właśnie dlatego dobry model obliczeniowy konstrukcji powinien uwzględniać nie tylko geometrię hali, ale również rzeczywisty sposób przekazywania obciążeń na fundamenty.

2.2. Siły poziome od wiatru, stężeń i układu ramowego

Siły poziome są jednym z najważniejszych powodów, dla których fundamenty pod konstrukcję stalową nie mogą być traktowane jak zwykłe stopy pod pionowo obciążone słupy. W halach stalowych duże znaczenie mają oddziaływania od wiatru, które działają na ściany, dach, obudowę, bramy oraz całą bryłę obiektu. Te obciążenia muszą zostać sprowadzone przez układ konstrukcyjny do fundamentów, najczęściej poprzez ramy, stężenia dachowe, stężenia ścienne i słupy.

W zależności od schematu konstrukcyjnego siły poziome mogą być przekazywane na fundamenty w różny sposób. W układach ramowych część momentów i sił poziomych może trafiać bezpośrednio do podstaw słupów. W układach ze stężeniami większe znaczenie mają słupy i fundamenty w polach stężonych, które przejmują skumulowane oddziaływania z większego fragmentu obiektu. Oznacza to, że nie każdy fundament w hali pracuje tak samo, nawet jeśli z pozoru wszystkie słupy mają podobny przekrój.

Błędem jest więc automatyczne ujednolicanie fundamentów bez sprawdzenia, które podpory rzeczywiście przejmują największe siły poziome. W jednym miejscu fundament może przenosić głównie ściskanie, a w innym znaczne ścinanie, moment zginający lub siłę wyrywającą. Dobrze zaprojektowane fundamenty pod konstrukcję stalową muszą uwzględniać tę różnicę, bo to właśnie ona często decyduje o wymiarach stopy, zbrojeniu, długości kotew i sposobie połączenia słupa z fundamentem.

W tym miejscu duże znaczenie ma również analiza globalnej stateczności konstrukcji. Układ stężeń, sztywność ram i sposób zamocowania słupów wpływają na to, jak obciążenia poziome rozchodzą się po obiekcie. Jeżeli chcesz szerzej zobaczyć, jak ważne jest poprawne rozumienie pracy całego układu nośnego, warto odwołać się do zagadnienia analizy stateczności konstrukcji, ponieważ błędy w tym obszarze mogą pośrednio wpływać również na projekt fundamentów.

2.3. Momenty zginające w podstawach słupów

Momenty zginające w podstawach słupów są szczególnie ważne wtedy, gdy konstrukcja stalowa pracuje jako układ ramowy albo gdy podstawa słupa nie jest czysto przegubowa. W takiej sytuacji fundamenty pod konstrukcję stalową muszą przenieść nie tylko pionową reakcję od słupa, ale również moment, który powoduje nierównomierny rozkład naprężeń pod fundamentem, większe wymagania wobec kotew oraz konieczność odpowiedniego zbrojenia stopy fundamentowej. To jeden z powodów, dla których pozornie podobne fundamenty mogą mieć zupełnie inne wymagania projektowe.

Moment w podstawie słupa może wynikać z przyjętego schematu statycznego, działania wiatru, mimośrodowego obciążenia, sił od suwnic, urządzeń technologicznych lub lokalnego układu konstrukcji. Jeżeli projekt zakłada sztywniejszą pracę podstawy słupa, fundament musi być do tego przygotowany. Nie wystarczy sama blacha podstawy i kotwy o przypadkowym rozstawie — cały detal powinien być spójny z obliczeniami konstrukcji stalowej i żelbetowej.

W praktyce problem pojawia się wtedy, gdy model obliczeniowy zakłada jedno, a detal wykonawczy pokazuje coś innego. Przykładowo słup może być liczony jako utwierdzony, ale zaprojektowane kotwy, blacha podstawy lub fundament nie zapewniają realnej pracy zgodnej z takim założeniem. Może też wystąpić sytuacja odwrotna: model przyjmuje podstawę przegubową, ale detal wykonawczy i rzeczywista sztywność połączenia wprowadzają do układu dodatkowe siły. Dlatego fundamenty pod konstrukcję stalową powinny być projektowane razem z detalem podstawy słupa, a nie jako element oderwany od konstrukcji stalowej.

Ten temat łączy się również z projektowaniem samych elementów stalowych. Wpływ momentów, podparć i rzeczywistej pracy słupów może mieć znaczenie dla stateczności elementów ściskanych, o czym więcej pisaliśmy w artykule o wyboczeniu słupa. Fundament nie zastępuje poprawnie zaprojektowanego słupa, ale sposób posadowienia może istotnie wpływać na warunki jego pracy.

2.4. Oddziaływania montażowe i eksploatacyjne

Projektując fundamenty pod konstrukcję stalową, trzeba uwzględnić nie tylko docelową pracę obiektu, ale również etap montażu. W czasie budowy konstrukcja może przez pewien czas pracować w układzie niepełnym, bez wszystkich stężeń, obudowy, połączeń docelowych lub elementów usztywniających. Może to prowadzić do innych układów sił niż te, które występują w gotowym obiekcie. Jeżeli fundamenty i kotwy nie zostały przygotowane na takie sytuacje, montaż może być trudniejszy, wolniejszy i bardziej ryzykowny.

Oddziaływania montażowe mogą wynikać z ustawiania słupów, tymczasowego podparcia elementów, pracy żurawia, kolejności montażu ram, dociągania połączeń lub braku pełnej stabilizacji konstrukcji na wczesnym etapie. Z tego powodu fundamenty muszą być nie tylko poprawne obliczeniowo, ale również praktyczne wykonawczo. Ważne są tolerancje rozmieszczenia kotew, możliwość rektyfikacji słupów, odpowiednia przestrzeń na podlewki oraz detale, które nie utrudniają montażu konstrukcji stalowej.

W fazie eksploatacji pojawiają się z kolei oddziaływania związane z rzeczywistym użytkowaniem obiektu. Mogą to być obciążenia od suwnic, wózków, regałów, instalacji, urządzeń technologicznych, drgań, zmian temperatury lub przebudów wykonywanych po latach. Szczególnie w obiektach przemysłowych fundamenty pod konstrukcję stalową powinny być analizowane z uwzględnieniem tego, że sposób użytkowania hali może być bardziej wymagający niż w prostym obiekcie magazynowym. W przypadku hal z suwnicami znaczenie obciążeń poziomych i dynamicznych jest jeszcze większe, dlatego warto już na etapie koncepcji przeanalizować wpływ suwnicy na cały układ nośny — podobne zagadnienia omawiamy szerzej przy temacie projektu hali przemysłowej z suwnicami.

Dobrze opracowana dokumentacja powinna więc jasno pokazywać nie tylko wymiary fundamentów, ale również wymagania dotyczące kotew, zbrojenia, tolerancji, kolejności robót i powiązań z konstrukcją stalową. Im bardziej skomplikowany obiekt, tym większe znaczenie ma spójność między projektem konstrukcji stalowej, projektem fundamentów i dokumentacją wykonawczą. To właśnie na styku tych elementów najczęściej powstają błędy, które później ujawniają się dopiero na budowie.

3. Fundamenty pod konstrukcję stalową a sposób zamocowania słupa

Fundamenty pod konstrukcję stalową muszą być projektowane razem ze sposobem zamocowania słupa stalowego, ponieważ to właśnie połączenie słupa z fundamentem decyduje o rzeczywistym przekazywaniu sił. Inaczej pracuje podstawa przegubowa, inaczej podstawa sztywna, a jeszcze inaczej detal, który teoretycznie ma być prosty, ale w praktyce wprowadza częściowe utwierdzenie. Dlatego projekt fundamentu powinien być spójny z modelem obliczeniowym, detalem blachy podstawy, rozmieszczeniem kotew oraz zbrojeniem strefy zakotwienia.

3.1. Podstawa przegubowa słupa stalowego

Podstawa przegubowa słupa stalowego jest często stosowana w halach, w których główne momenty zginające są przejmowane przez układ ramowy, stężenia lub inne elementy nośne, a fundament ma przede wszystkim przenosić siły pionowe i poziome. Nie oznacza to jednak, że fundamenty pod konstrukcję stalową przy podstawach przegubowych są zawsze proste i małe. Nawet przy założeniu przegubu fundament musi przenieść ściskanie, ścinanie, lokalne siły od kotew, możliwe odrywanie oraz oddziaływania wynikające z montażu.

W praktyce podstawa przegubowa nie jest idealnym przegubem matematycznym. Blacha podstawy, kotwy, podlewka, sztywność fundamentu i sposób wykonania połączenia powodują, że detal może mieć pewną sztywność obrotową. Zwykle nie jest ona na tyle duża, aby traktować podstawę jako pełne utwierdzenie, ale może wpływać na lokalną pracę połączenia i rozkład sił w kotwach. Dlatego fundamenty pod konstrukcję stalową powinny być analizowane z uwzględnieniem tego, jak detal będzie wykonany w rzeczywistości.

Przy podstawie przegubowej bardzo ważna jest poprawna praca kotew. Kotwy często nie służą tylko do ustawienia słupa podczas montażu, ale mogą przenosić siły poziome, siły wyrywające lub oddziaływania wynikające z lokalnych mimośrodów. Jeżeli przyjęte założenia są zbyt uproszczone, na budowie może okazać się, że detal jest trudny do wykonania, zbrojenie koliduje z kotwami albo zakres regulacji słupa jest niewystarczający. Właśnie dlatego projekt podstawy słupa powinien być analizowany razem z dokumentacją konstrukcji stalowej, a nie wyłącznie jako końcowy detal montażowy.

3.2. Podstawa sztywna słupa stalowego

Podstawa sztywna słupa stalowego jest stosowana wtedy, gdy zamocowanie słupa ma przenosić istotne momenty zginające i wpływać na globalną pracę konstrukcji. W takim układzie fundamenty pod konstrukcję stalową muszą być przygotowane na znacznie bardziej złożony zestaw oddziaływań niż w przypadku podstaw przegubowych. Oprócz sił pionowych i poziomych pojawiają się duże momenty, które wpływają na wymiar fundamentu, zbrojenie, nośność podłoża, rozmieszczenie kotew i pracę blachy podstawy.

Podstawa sztywna wymaga spójności między modelem obliczeniowym a detalem wykonawczym. Jeżeli w modelu słup jest przyjęty jako utwierdzony, to fundament, kotwy i blacha podstawy muszą rzeczywiście umożliwiać przeniesienie momentu. Nie wystarczy opisać podstawy jako „sztywnej”, jeśli detal nie ma odpowiedniej nośności, sztywności i zakotwienia. Taki błąd może prowadzić do sytuacji, w której konstrukcja w rzeczywistości pracuje inaczej niż w obliczeniach.

W halach stalowych sztywne zamocowanie słupów może zmniejszać momenty w ryglach lub wpływać na przemieszczenia poziome ram, ale jednocześnie zwiększa wymagania wobec fundamentów. To typowy przykład decyzji projektowej, która może przenieść koszty z konstrukcji stalowej na żelbet i roboty ziemne. Dlatego fundamenty pod konstrukcję stalową nie powinny być optymalizowane osobno, bez analizy wpływu na całą konstrukcję. Podobne zależności między schematem statycznym, pracą elementów i kosztami omawiamy szerzej przy temacie konstrukcji stalowych.

3.3. Kotwy fundamentowe i blachy podstawy

Kotwy fundamentowe i blachy podstawy są jednym z najważniejszych miejsc styku między konstrukcją stalową a żelbetową. To przez ten detal siły ze słupa są przekazywane do fundamentu, dlatego fundamenty pod konstrukcję stalową muszą być projektowane razem z kotwami, blachą podstawy, podlewką i lokalnym zbrojeniem. Błąd w tym obszarze może nie wynikać z nośności samej stopy, ale z nieprawidłowego przeniesienia sił w strefie połączenia.

Znaczenie ma nie tylko średnica i klasa kotew, ale również ich rozstaw, długość zakotwienia, położenie względem krawędzi fundamentu oraz kolizje ze zbrojeniem. Zbyt mały rozstaw kotew może ograniczać możliwość przenoszenia momentów, a zbyt mała odległość od krawędzi może powodować problemy z lokalną nośnością betonu. Równie ważna jest blacha podstawy, która powinna być zaprojektowana tak, aby prawidłowo przekazywać naciski na podlewkę i beton, a jednocześnie współpracować z kotwami w strefach rozciąganych.

W praktyce wiele problemów pojawia się wtedy, gdy kotwy są traktowane głównie jako element montażowy. Tymczasem w wielu konstrukcjach kotwy uczestniczą w przenoszeniu istotnych sił, zwłaszcza przy obciążeniach poziomych, odrywaniu lub momentach w podstawie słupa. Dlatego fundamenty pod konstrukcję stalową powinny mieć jasno określone wymagania dotyczące kotew, ich ustawienia, tolerancji, szablonów montażowych i ewentualnych podlewek. Dobrze przygotowany projekt wykonawczy hali stalowej powinien ograniczać ryzyko takich niejasności już na etapie dokumentacji.

3.4. Wpływ zamocowania słupa na wymiary fundamentu

Sposób zamocowania słupa może bezpośrednio decydować o wymiarach fundamentu. Przy podstawie przegubowej fundament często jest obciążony głównie siłą pionową, ścinaniem i lokalnymi siłami od kotew. Przy podstawie sztywnej dochodzi istotny moment zginający, który może wymagać większej stopy, większej wysokości fundamentu, mocniejszego zbrojenia lub większej masy betonu. Z tego powodu fundamenty pod konstrukcję stalową powinny być analizowane jako część układu konstrukcyjnego, a nie jako zestaw powtarzalnych bloków żelbetowych.

Nie zawsze większy fundament oznacza lepsze rozwiązanie. Czasami zmiana schematu statycznego, układu stężeń, sposobu zamocowania słupa albo detalu podstawy może pozwolić ograniczyć wymiary fundamentu bez pogorszenia bezpieczeństwa konstrukcji. W innych przypadkach zmniejszenie fundamentu pozornie obniża koszt żelbetu, ale powoduje wzrost masy stali, większe przemieszczenia lub bardziej skomplikowane połączenia. Dlatego optymalizacja powinna obejmować cały układ, a nie tylko pojedynczy element.

W praktyce projektant musi ocenić, gdzie dana inwestycja „płaci” za przyjęte rozwiązanie: w konstrukcji stalowej, fundamentach, kotwach, montażu czy późniejszej eksploatacji. Dobrze zaprojektowane fundamenty pod konstrukcję stalową są więc wynikiem świadomego doboru schematu pracy konstrukcji, a nie automatycznego zwiększania wymiarów stopy. To szczególnie ważne przy halach przemysłowych, gdzie powtarzalność fundamentów może dawać oszczędności, ale tylko wtedy, gdy nie odbywa się kosztem pominięcia rzeczywistych różnic w obciążeniach poszczególnych słupów.

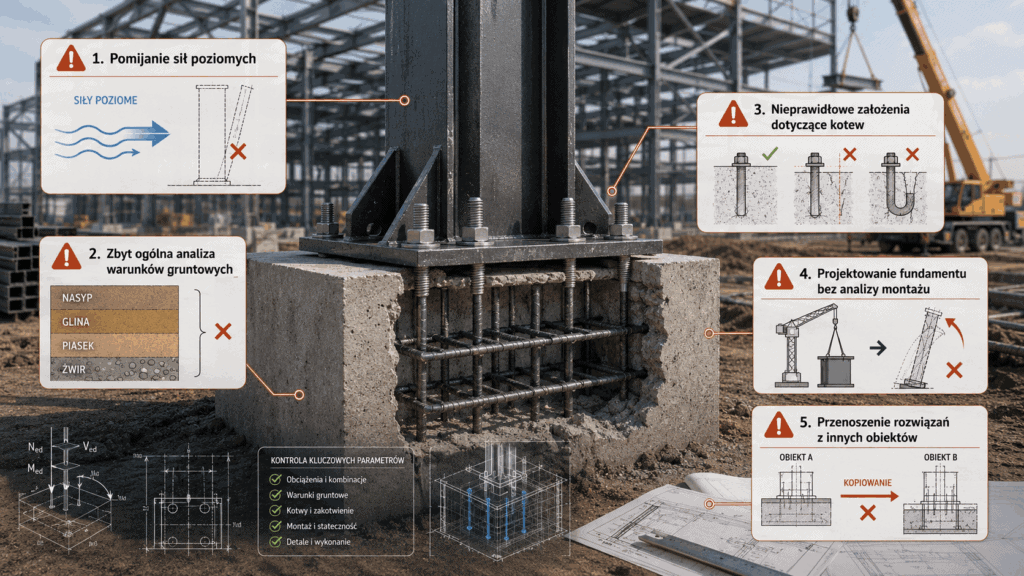

4. Najczęstsze błędy przy projektowaniu fundamentów pod konstrukcję stalową

Błędy przy projektowaniu fundamentów często wynikają nie z braku obliczeń, ale ze zbyt uproszczonych założeń. Fundamenty pod konstrukcję stalową wymagają jednoczesnego uwzględnienia pracy stali, żelbetu, kotew, gruntu, montażu i eksploatacji obiektu. Jeżeli któryś z tych elementów zostanie potraktowany zbyt ogólnie, projekt może wyglądać poprawnie formalnie, ale w praktyce prowadzić do problemów na budowie albo do niepotrzebnego wzrostu kosztów. Właśnie dlatego fundamenty pod konstrukcję stalową warto analizować nie tylko jako element żelbetowy, ale jako część całego układu nośnego.

4.1. Pomijanie sił poziomych

Jednym z najczęstszych błędów jest traktowanie fundamentu tak, jakby przenosił głównie siłę pionową od słupa. W prostych schematach może to wyglądać intuicyjnie, ale w rzeczywistych halach stalowych do fundamentów trafiają również siły poziome od wiatru, stężeń, układu ramowego, obudowy, bram, suwnic albo urządzeń technologicznych. Jeżeli te oddziaływania zostaną pominięte lub zaniżone, fundamenty pod konstrukcję stalową mogą mieć niewystarczające wymiary, zbrojenie albo zakotwienie.

Problem szczególnie często pojawia się w polach stężonych. To właśnie tam siły poziome z większego fragmentu obiektu mogą być skupione w kilku podporach. Z pozoru fundament przy takim słupie może wyglądać podobnie jak pozostałe stopy, ale jego rzeczywista praca bywa znacznie bardziej wymagająca. Ujednolicanie fundamentów bez sprawdzenia reakcji poziomych może więc prowadzić do błędnych wniosków.

Siły poziome wpływają również na dobór kotew i blach podstawy. Nawet jeżeli sama stopa fundamentowa ma odpowiednią nośność, połączenie słupa z fundamentem może być miejscem krytycznym. Dotyczy to zwłaszcza sytuacji, w których pojawia się ścinanie, moment zginający albo częściowe odrywanie podstawy. W takich przypadkach fundamenty pod konstrukcję stalową powinny być sprawdzane razem z detalem połączenia, a nie wyłącznie jako betonowy blok w gruncie.

4.2. Zbyt ogólna analiza warunków gruntowych

Drugim częstym błędem jest zbyt ogólne podejście do warunków gruntowych. Fundament może być poprawnie policzony jako element żelbetowy, ale jeżeli przyjęte parametry podłoża są nieodpowiednie, cały projekt nadal będzie obarczony dużym ryzykiem. Fundamenty pod konstrukcję stalową przekazują obciążenia na grunt, dlatego nośność podłoża, osiadania, poziom wody gruntowej i warstwy słabonośne mają bezpośredni wpływ na bezpieczeństwo oraz koszt rozwiązania.

W praktyce problemem bywa projektowanie na podstawie zbyt skromnego rozpoznania geotechnicznego albo bez weryfikacji, czy warunki gruntowe są podobne w całym obszarze inwestycji. Przy większych halach różnice między poszczególnymi częściami działki mogą być istotne. Jeden fragment obiektu może znajdować się na gruncie nośnym, a inny na warstwach wymagających wymiany, wzmocnienia lub posadowienia pośredniego. Jeżeli projekt tego nie uwzględnia, fundamenty mogą pracować nierównomiernie.

Zbyt ogólna analiza gruntu może prowadzić zarówno do niedowymiarowania, jak i do przewymiarowania. W pierwszym przypadku pojawia się ryzyko nadmiernych osiadań, zarysowań, problemów z posadzką albo utraty założonej geometrii konstrukcji. W drugim przypadku inwestor płaci za większe stopy, większą ilość betonu, większe zbrojenie i szerszy zakres robót ziemnych, mimo że nie zawsze jest to konieczne. Dlatego fundamenty pod konstrukcję stalową powinny być projektowane na podstawie realnych danych geotechnicznych, a nie założeń przyjętych „na wszelki wypadek”.

Ten temat mocno łączy się z jakością całego procesu projektowego. Jeżeli dane wejściowe są niepełne, nawet bardzo rozbudowane obliczenia mogą dawać pozornie dokładne, ale mało wartościowe wyniki. Podobny mechanizm występuje przy analizach numerycznych, gdzie jakość modelu zależy przede wszystkim od poprawności założeń — szerzej pisaliśmy o tym w artykule o analizie MES konstrukcji.

4.3. Nieprawidłowe założenia dotyczące kotew

Kotwy fundamentowe są często traktowane jako detal montażowy, ale w rzeczywistości mogą mieć kluczowe znaczenie dla bezpieczeństwa połączenia słupa z fundamentem. Przenoszą siły rozciągające, pomagają przejmować oddziaływania poziome, stabilizują słup podczas montażu i współpracują z blachą podstawy. Jeżeli ich rola zostanie źle określona, fundamenty pod konstrukcję stalową mogą nie pracować zgodnie z założeniami projektu.

Błędy mogą dotyczyć średnicy kotew, klasy materiału, długości zakotwienia, rozstawu, odległości od krawędzi fundamentu albo kolizji ze zbrojeniem. Często problem nie polega na jednym oczywistym braku, ale na niedopasowaniu kilku elementów: blacha podstawy ma określony układ otworów, zbrojenie fundamentu idzie w innym kierunku, a kotwy są trudne do prawidłowego ustawienia na budowie. W efekcie rozwiązanie jest teoretycznie policzone, ale wykonawczo kłopotliwe.

Duże znaczenie mają również tolerancje. Konstrukcja stalowa wymaga dokładnego ustawienia słupów, natomiast roboty żelbetowe i ziemne mają swoje naturalne odchyłki wykonawcze. Jeżeli projekt nie przewiduje odpowiedniego zakresu regulacji, szablonów montażowych albo sposobu kontroli rozmieszczenia kotew, montaż może wymagać przeróbek już na placu budowy. Dobrze opracowane fundamenty pod konstrukcję stalową powinny więc uwzględniać nie tylko nośność kotew, ale również praktykę ich wykonania.

Warto też pamiętać, że błędy w kotwach są trudne do naprawy. Źle ustawiona kotwa, zbyt mały rozstaw albo kolizja z blachą podstawy mogą wymagać rozwiercania, spawania, stosowania rozwiązań zamiennych lub lokalnych napraw żelbetu. To generuje koszty, opóźnienia i niepotrzebne ryzyko. Właśnie dlatego kwestie kotew i detali powinny być jasno pokazane w dokumentacji, podobnie jak inne elementy, które wpływają na sprawną realizację projektu wykonawczego hali stalowej.

4.4. Projektowanie fundamentu bez analizy montażu

Kolejny błąd polega na projektowaniu fundamentu wyłącznie pod stan docelowy, bez uwzględnienia sposobu montażu konstrukcji stalowej. Tymczasem w czasie budowy układ nośny często nie jest jeszcze kompletny. Brakuje części stężeń, rygle nie są w pełni połączone, obudowa nie usztywnia obiektu, a słupy muszą być czasowo stabilizowane. Fundamenty pod konstrukcję stalową powinny być przygotowane również na ten etap, zwłaszcza gdy konstrukcja jest duża, smukła lub montowana w trudnych warunkach.

Montaż wymaga nie tylko nośności, ale też praktycznej dostępności detali. Wokół podstawy słupa musi być miejsce na ustawienie elementu, wypoziomowanie, dokręcenie nakrętek, wykonanie podlewki i kontrolę połączenia. Jeżeli fundament jest zaprojektowany bez uwzględnienia tych czynności, wykonawca może mieć problem z prawidłowym zrealizowaniem nawet poprawnie policzonego rozwiązania. Dotyczy to szczególnie fundamentów przy ścianach, dylatacjach, kanałach technologicznych, instalacjach lub posadzkach przemysłowych.

Błędem jest również nieuwzględnienie kolejności montażu. Słup, który w stanie docelowym pracuje bezpiecznie jako część usztywnionego układu, podczas montażu może być czasowo bardziej podatny na przemieszczenia. Fundament i kotwy muszą umożliwiać bezpieczne ustawienie oraz stabilizację elementu do czasu wykonania docelowych połączeń. Dlatego fundamenty pod konstrukcję stalową powinny być projektowane z myślą o realnym procesie budowy, a nie tylko o końcowym schemacie statycznym.

W dobrze przygotowanej dokumentacji warto ograniczać niejasności, które mogą generować pytania na budowie. Czytelne pokazanie osi, poziomów, kotew, blach podstawy, podlewek, tolerancji i wymaganych materiałów jest często równie ważne jak same obliczenia. To szczególnie istotne w obiektach przemysłowych, gdzie opóźnienie montażu konstrukcji stalowej może wpływać na cały harmonogram inwestycji.

4.5. Przenoszenie rozwiązań z innych obiektów bez sprawdzenia warunków pracy

Powtarzalność w projektowaniu może być dużą zaletą, ale tylko wtedy, gdy wynika ze świadomej analizy. Błędem jest mechaniczne przenoszenie fundamentów, detali kotew albo założeń z innego obiektu bez sprawdzenia, czy warunki pracy są rzeczywiście podobne. Fundamenty pod konstrukcję stalową mogą wyglądać podobnie na rysunku, ale ich obciążenia, schemat statyczny, warunki gruntowe i wymagania montażowe mogą być zupełnie inne.

Ten problem często dotyczy hal o podobnej geometrii, ale różnym przeznaczeniu. Hala magazynowa, produkcyjna, wiata stalowa i obiekt z suwnicą mogą mieć podobny układ słupów, lecz zupełnie inne oddziaływania poziome, obciążenia użytkowe, wymagania technologiczne i wpływ instalacji. Nawet zmiana lokalizacji inwestycji może mieć znaczenie, ponieważ inne mogą być warunki wiatrowe, śniegowe, geotechniczne albo wymagania dotyczące odwodnienia i posadzki.

Kopiowanie rozwiązań bywa szczególnie ryzykowne w przypadku pól stężonych, słupów narożnych, fundamentów przy bramach, konstrukcji wsporczych pod urządzenia i miejsc narażonych na większe oddziaływania poziome. To właśnie tam różnice między obiektami są często największe. Jeżeli projektant zastosuje detal „bo działał wcześniej”, bez sprawdzenia aktualnych reakcji i warunków pracy, może powstać rozwiązanie pozornie znajome, ale niedopasowane do konkretnej inwestycji.

Dobrze zaprojektowane fundamenty pod konstrukcję stalową powinny korzystać z doświadczenia z poprzednich realizacji, ale nie powinny być bezrefleksyjnie kopiowane. Każdy obiekt wymaga sprawdzenia założeń, reakcji, podłoża, montażu i powiązań z pozostałymi branżami. To jeden z powodów, dla których zbyt tani projekt może w praktyce okazać się droższy na etapie wykonawstwa, o czym szerzej pisaliśmy w artykule tańszy projekt konstrukcji hali – dlaczego może kosztować więcej.

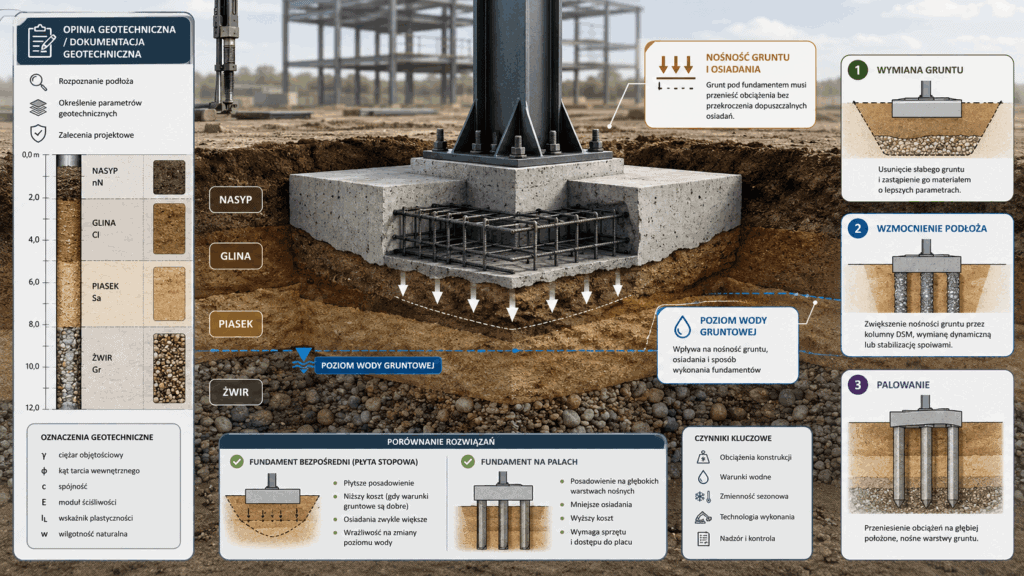

5. Fundamenty pod konstrukcję stalową a warunki gruntowe

Fundamenty pod konstrukcję stalową mogą być poprawnie zaprojektowane tylko wtedy, gdy projektant zna rzeczywiste warunki gruntowo-wodne. Nawet bardzo dokładny model konstrukcji stalowej nie rozwiąże problemu, jeśli do obliczeń fundamentów zostaną przyjęte zbyt ogólne albo błędne parametry podłoża. W polskich warunkach kwestie geotechniczne są formalnie powiązane m.in. z rozporządzeniem w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych, które określa zasady ustalania takich warunków dla obiektów budowlanych. Dla projektowania geotechnicznego istotne znaczenie ma również Eurokod 7, czyli PN-EN 1997, obejmujący zasady projektowania geotechnicznego oraz rozpoznanie i badanie podłoża gruntowego.

5.1. Dlaczego opinia geotechniczna lub dokumentacja geotechniczna ma znaczenie?

Opinia geotechniczna, dokumentacja badań podłoża gruntowego albo szersza dokumentacja geotechniczna nie są dodatkiem „do segregatora”, tylko jednym z podstawowych źródeł danych do projektowania fundamentów. To z tych opracowań projektant powinien uzyskać informacje o warstwach gruntu, poziomie wody gruntowej, parametrach wytrzymałościowych, stopniu złożoności warunków oraz ewentualnych problemach, które mogą pojawić się podczas wykonania robót ziemnych. Bez takich danych fundamenty pod konstrukcję stalową są projektowane na założeniach, a nie na rzeczywistym rozpoznaniu podłoża.

Ma to szczególne znaczenie przy halach stalowych i obiektach przemysłowych, ponieważ duża powierzchnia inwestycji może obejmować różne warunki gruntowe. W jednej części działki podłoże może być nośne i przewidywalne, a w innej mogą wystąpić nasypy niekontrolowane, grunty organiczne, grunty słabonośne, wysoki poziom wody albo warstwy wymagające wymiany. Jeżeli te różnice nie zostaną rozpoznane, fundamenty pod konstrukcję stalową mogą być nierównomiernie obciążone, a osiadania poszczególnych części obiektu mogą różnić się od założeń projektowych.

W praktyce dobra geotechnika pozwala uniknąć dwóch skrajności. Pierwszą jest niedoszacowanie problemu i zaprojektowanie fundamentów, które nie odpowiadają rzeczywistym warunkom gruntowym. Drugą jest nadmierna ostrożność, czyli przyjęcie bardzo niekorzystnych parametrów „na wszelki wypadek”, co może prowadzić do niepotrzebnego zwiększenia fundamentów, większego zużycia betonu i zbrojenia albo wyboru droższego sposobu posadowienia. Dlatego fundamenty pod konstrukcję stalową powinny być projektowane na podstawie konkretnych danych, a nie wyłącznie doświadczenia z podobnych obiektów.

Warto też pamiętać, że ustalenie geotechnicznych warunków posadawiania obejmuje m.in. zaliczenie obiektu do odpowiedniej kategorii geotechnicznej, określenie nośności, przemieszczeń i ogólnej stateczności podłoża oraz — gdy jest to potrzebne — zaprojektowanie odwodnień budowlanych. To pokazuje, że geotechnika nie dotyczy wyłącznie „nośności gruntu pod stopą”, ale całego sposobu bezpiecznego posadowienia obiektu. Właśnie dlatego przy projektowaniu warto łączyć dane geotechniczne z analizą całej konstrukcji, podobnie jak przy analizie konstrukcji budowlanych, gdzie jakość wyniku zależy przede wszystkim od jakości założeń wejściowych.

5.2. Nośność gruntu i osiadania fundamentów

Nośność gruntu jest jednym z pierwszych parametrów, które kojarzą się z projektowaniem fundamentów, ale nie powinna być analizowana w oderwaniu od osiadań. Fundament może spełniać warunek nośności, a mimo to powodować zbyt duże lub nierównomierne przemieszczenia. Przy konstrukcjach stalowych ma to duże znaczenie, ponieważ słupy, rygle, stężenia, obudowa i bramy mogą być wrażliwe na zmianę geometrii obiektu. Dlatego fundamenty pod konstrukcję stalową powinny być oceniane nie tylko pod kątem tego, czy grunt „przeniesie” obciążenie, ale również pod kątem tego, jak obiekt będzie osiadał w czasie.

Nierównomierne osiadania mogą prowadzić do dodatkowych naprężeń w konstrukcji, problemów z pionowością słupów, trudności z pracą bram, odkształceń obudowy, zarysowań elementów żelbetowych albo problemów z posadzką przemysłową. W obiektach stalowych część tych objawów może być szczególnie uciążliwa, bo sama konstrukcja bywa lekka i smukła, a jej prawidłowa praca zależy od zachowania geometrii. Właśnie dlatego fundamenty pod konstrukcję stalową powinny być projektowane z uwzględnieniem nie tylko wartości reakcji z modelu, ale także możliwych przemieszczeń podłoża.

Znaczenie ma również rozkład obciążeń. Fundament pod słupem ramy głównej, fundament w polu stężonym, fundament przy bramie, stopa pod słup narożny albo fundament pod urządzenie technologiczne mogą pracować w zupełnie innych warunkach. Jeżeli wszystkie fundamenty zostaną sprowadzone do jednego „typowego” rozwiązania, można przeoczyć miejsca, w których nośność, osiadanie albo odrywanie są najbardziej niekorzystne. To szczególnie ważne przy większych halach, gdzie suma lokalnych uproszczeń może wpłynąć na koszt i bezpieczeństwo całego obiektu.

Dobrze wykonana analiza nie zawsze prowadzi do zwiększenia fundamentów. Czasami pozwala je zoptymalizować, ponieważ pokazuje, które stopy rzeczywiście są krytyczne, a które mogą być mniejsze lub powtarzalne. To ważne przy obiektach przemysłowych, gdzie liczba fundamentów bywa duża, a każda niepotrzebna nadwyżka betonu, zbrojenia i robót ziemnych zwiększa koszt inwestycji. W tym sensie poprawne fundamenty pod konstrukcję stalową są elementem szerszej optymalizacji, podobnie jak dobrze przemyślany projekt konstrukcyjny hali.

5.3. Poziom wody gruntowej i warunki wykonania robót

Poziom wody gruntowej może znacząco zmienić sposób projektowania i wykonania fundamentów. Wysoka woda gruntowa wpływa na warunki prowadzenia wykopów, stateczność skarp, potrzebę odwodnienia, jakość betonowania, zabezpieczenie robót oraz trwałość elementów znajdujących się w gruncie. Jeżeli ten temat zostanie potraktowany zbyt ogólnie, fundamenty pod konstrukcję stalową mogą okazać się poprawne na rysunku, ale trudne albo kosztowne do wykonania na budowie.

W praktyce problemem nie jest wyłącznie sama obecność wody, ale również jej zmienność. Poziom wody gruntowej może zależeć od pory roku, opadów, lokalnego odwodnienia terenu, sąsiednich rowów, kanalizacji deszczowej albo wcześniejszych robót ziemnych. Dlatego dane z dokumentacji geotechnicznej powinny być interpretowane z uwzględnieniem warunków realizacji inwestycji, a nie traktowane jako jedna stała wartość. Fundamenty pod konstrukcję stalową projektowane na terenach z wysoką wodą mogą wymagać dodatkowej koordynacji z wykonawcą robót ziemnych i projektantem odwodnienia.

Woda gruntowa wpływa również na organizację budowy. Może być konieczne tymczasowe odwodnienie wykopów, wykonanie warstwy podbudowy, zabezpieczenie dna wykopu przed rozluźnieniem albo zmiana technologii prowadzenia robót. Jeżeli te kwestie nie zostaną przewidziane, wykonawca może napotkać problemy już na pierwszym etapie realizacji, zanim konstrukcja stalowa pojawi się na placu budowy. W efekcie opóźnienie fundamentów może przesunąć montaż słupów, rygli i obudowy.

Trzeba też pamiętać, że warunki wodno-gruntowe wpływają na trwałość i jakość wykonania. Betonowanie w trudnych warunkach, rozluźnienie gruntu w dnie wykopu, lokalne podmycia albo brak właściwego przygotowania podłoża mogą pogorszyć rzeczywistą pracę fundamentu. Dlatego fundamenty pod konstrukcję stalową powinny być projektowane w sposób, który uwzględnia nie tylko końcową geometrię fundamentu, ale również realną możliwość jego poprawnego wykonania. To podobny problem jak przy dokumentacji wykonawczej — rysunek musi być nie tylko poprawny obliczeniowo, ale także możliwy do bezpiecznej realizacji, o czym szerzej pisaliśmy przy temacie projektu wykonawczego hali stalowej.

5.4. Wymiana gruntu, wzmocnienie podłoża lub palowanie

Jeżeli warunki gruntowe są niekorzystne, klasyczne stopy fundamentowe mogą nie być najlepszym rozwiązaniem. W zależności od rodzaju gruntu, poziomu wody, obciążeń i wymagań inwestycji konieczna może być wymiana gruntu, wzmocnienie podłoża albo posadowienie pośrednie, na przykład na palach. Nie oznacza to automatycznie, że inwestycja staje się nieopłacalna, ale wymaga świadomego doboru technologii. Fundamenty pod konstrukcję stalową powinny być wtedy analizowane nie tylko jako element żelbetowy, lecz jako część całego systemu posadowienia.

Wymiana gruntu może być rozsądnym rozwiązaniem przy lokalnych warstwach słabonośnych, nasypach niekontrolowanych albo niewielkich głębokościach problematycznego podłoża. Jeżeli jednak słabe warstwy są głębokie lub rozległe, wymiana może stać się kosztowna i trudna technologicznie. W takim przypadku bardziej racjonalne może być wzmocnienie podłoża albo zastosowanie pali, kolumn lub innych rozwiązań geotechnicznych. Decyzja powinna wynikać z porównania kosztu, czasu wykonania, ryzyka oraz wpływu na konstrukcję stalową i posadzkę.

Palowanie może być konieczne wtedy, gdy obciążenia są duże, grunty nośne zalegają głębiej, osiadania muszą być ograniczone albo obiekt znajduje się w trudnych warunkach gruntowo-wodnych. Przy halach stalowych nie zawsze decyduje sama siła pionowa. Czasami ważniejsze są siły poziome, momenty, odrywanie lub wymagana sztywność posadowienia. Dlatego fundamenty pod konstrukcję stalową na palach powinny być projektowane z uwzględnieniem oczepów, zakotwień, zbrojenia, pracy grupy pali i rzeczywistego przekazywania sił ze słupów.

Wzmocnienie podłoża lub palowanie powinno być skoordynowane z całym projektem. Trzeba uwzględnić posadzkę przemysłową, instalacje podposadzkowe, kanały technologiczne, odwodnienie, kolejność robót oraz możliwość wjazdu sprzętu na plac budowy. Źle dobrana technologia może rozwiązać jeden problem, ale wygenerować kilka kolejnych — na przykład kolizje z instalacjami, trudności wykonawcze albo wzrost kosztów w miejscach, które nie były wcześniej analizowane.

Właśnie dlatego fundamenty pod konstrukcję stalową wymagają współpracy projektanta konstrukcji, geotechnika i wykonawcy. Dobre rozwiązanie nie polega na automatycznym wyborze najcięższego wariantu, lecz na dopasowaniu posadowienia do rzeczywistych obciążeń, warunków gruntowych i technologii wykonania. W wielu przypadkach właściwa analiza pozwala ograniczyć ryzyko błędów, które później pojawiają się dopiero na budowie — podobnie jak w innych obszarach projektowania, gdzie omawialiśmy najczęstsze błędy projektowe.

6. Czy fundamenty pod konstrukcję stalową zawsze muszą być masywne?

Fundamenty pod konstrukcję stalową nie zawsze muszą być bardzo masywne, ale zawsze muszą być dopasowane do rzeczywistych obciążeń, schematu statycznego i warunków gruntowych. Duży fundament może być rozwiązaniem bezpiecznym, ale nie zawsze jest rozwiązaniem racjonalnym ekonomicznie. W praktyce dobrze zaprojektowane fundamenty pod konstrukcję stalową powinny spełniać wymagania nośności, stateczności, osiadań i wykonawstwa, a jednocześnie nie generować zbędnego zużycia betonu, zbrojenia i robót ziemnych. Dlatego pytanie nie powinno brzmieć: „jak zrobić fundament jak największy?”, tylko: „jak dobrać fundament odpowiedni do pracy całego obiektu?”.

6.1. Kiedy większy fundament jest uzasadniony?

Większy fundament jest uzasadniony wtedy, gdy wynika z rzeczywistej pracy konstrukcji i warunków posadowienia. Może być potrzebny przy dużych siłach pionowych, znacznych momentach zginających, dużych siłach poziomych, odrywaniu podstawy słupa albo słabszych parametrach podłoża gruntowego. W takich przypadkach fundamenty pod konstrukcję stalową muszą mieć odpowiednią powierzchnię, wysokość, zbrojenie i masę, aby bezpiecznie przekazać obciążenia na grunt.

Duże fundamenty mogą być konieczne przy halach z suwnicami, wysokich obiektach, konstrukcjach narażonych na znaczne oddziaływania wiatru albo w układach, gdzie słupy są sztywno zamocowane w podstawach. W takich sytuacjach fundament nie przenosi wyłącznie siły pionowej, ale również momenty i siły poziome, które mogą znacząco wpływać na jego geometrię. Szczególnie przy konstrukcjach przemysłowych warto pamiętać, że obciążenia technologiczne, lokalne urządzenia, bramy, pomosty czy instalacje mogą zmieniać pracę fundamentów bardziej, niż wynikałoby to z samego ciężaru hali.

Większy fundament może być również uzasadniony ze względów wykonawczych. Czasami teoretycznie mniejsza stopa jest możliwa obliczeniowo, ale utrudnia prawidłowe rozmieszczenie kotew, zachowanie otuliny zbrojenia, wykonanie szalunku albo zapewnienie odpowiednich tolerancji montażowych. W takim przypadku racjonalnie powiększone fundamenty pod konstrukcję stalową mogą ograniczyć ryzyko błędów na budowie i przyspieszyć montaż konstrukcji stalowej.

Nie należy więc traktować masywnego fundamentu jako błędu samego w sobie. Błędem jest dopiero sytuacja, w której fundament jest duży bez uzasadnienia obliczeniowego, geotechnicznego lub wykonawczego. Jeżeli zwiększenie wymiarów wynika z realnych obciążeń, słabego podłoża, dużych momentów albo konieczności poprawnego zakotwienia słupa, jest to normalna decyzja projektowa.

6.2. Kiedy fundament można zoptymalizować?

Fundament można zoptymalizować wtedy, gdy dokładna analiza pokazuje, że przyjęte wymiary są większe niż wymagają tego rzeczywiste warunki pracy. Fundamenty pod konstrukcję stalową często są powtarzalne, dlatego nawet niewielka oszczędność na jednej stopie może mieć znaczenie, jeśli podobnych fundamentów w hali jest kilkanaście, kilkadziesiąt albo więcej. Optymalizacja może dotyczyć powierzchni fundamentu, wysokości, ilości zbrojenia, układu kotew, klasy betonu albo sposobu podziału fundamentów na typy.

Nie chodzi jednak o mechaniczne zmniejszanie wymiarów. Dobrze przeprowadzona optymalizacja polega na sprawdzeniu, które fundamenty rzeczywiście są najbardziej obciążone, a które mogą mieć mniejsze wymagania. Inaczej może pracować fundament przy słupie narożnym, inaczej przy słupie w polu stężonym, inaczej przy bramie, a jeszcze inaczej przy słupie wewnętrznym. Jeżeli wszystkie fundamenty pod konstrukcję stalową zostaną przyjęte jako jeden typ, projekt może być prostszy, ale nie zawsze będzie ekonomiczny.

Optymalizacja jest możliwa również przez zmianę schematu konstrukcji stalowej. Czasami dodanie lub przesunięcie stężeń, zmiana sposobu zamocowania słupa, inne rozłożenie sił poziomych albo korekta układu ram może ograniczyć wymagania wobec fundamentów. W takim przypadku oszczędność nie wynika z „odchudzenia” samej stopy, ale z lepszego zaprojektowania całego układu nośnego. To podobna filozofia jak przy optymalizacji konstrukcji stalowych, gdzie rzeczywiste oszczędności często wynikają z poprawy schematu pracy, a nie wyłącznie ze zmniejszania przekrojów.

Warto też pamiętać, że optymalizacja fundamentów ma sens tylko wtedy, gdy nie pogarsza wykonawstwa. Zbyt mały fundament może wyglądać korzystnie w zestawieniu ilości betonu, ale jeśli utrudnia rozmieszczenie kotew, powoduje kolizje ze zbrojeniem albo zwiększa ryzyko błędów montażowych, oszczędność może być pozorna. Dobrze zoptymalizowane fundamenty pod konstrukcję stalową powinny być bezpieczne, czytelne i możliwe do wykonania bez nadmiernego ryzyka.

6.3. Wpływ schematu statycznego konstrukcji na wielkość fundamentów

Schemat statyczny konstrukcji ma bezpośredni wpływ na wielkość fundamentów. Ten sam obiekt może wymagać innych fundamentów w zależności od tego, czy słupy są przyjęte jako przegubowe, sztywno zamocowane, czy częściowo utwierdzone. Fundamenty pod konstrukcję stalową są więc konsekwencją decyzji przyjętych w modelu konstrukcji, a nie tylko wynikiem lokalnego obliczenia stopy fundamentowej.

Przy podstawach przegubowych fundamenty często przenoszą mniejsze momenty, ale układ konstrukcji stalowej musi wtedy w inny sposób zapewnić stateczność i ograniczenie przemieszczeń. Większe znaczenie mogą mieć rygle, stężenia, sztywność układu dachowego i ściennego. Przy podstawach sztywnych część pracy przejmują fundamenty, co może zmniejszyć wymagania wobec niektórych elementów stalowych, ale jednocześnie zwiększyć momenty w podstawach słupów. W efekcie fundamenty pod konstrukcję stalową mogą stać się większe i bardziej wymagające zbrojeniowo.

W praktyce nie ma jednego najlepszego schematu dla każdej hali. Czasami korzystniejsze jest zwiększenie sztywności konstrukcji stalowej i ograniczenie momentów w fundamentach. Innym razem bardziej opłacalne może być wykorzystanie sztywniejszego zamocowania słupów, jeśli pozwala to ograniczyć masę stali lub przemieszczenia. Decyzja powinna wynikać z analizy całego obiektu, a nie z przyzwyczajenia do jednego typu rozwiązania.

Schemat statyczny wpływa również na rozkład sił poziomych. W układzie ze stężeniami część fundamentów może być znacznie bardziej obciążona niż pozostałe, bo przejmuje siły z większego obszaru hali. W układzie ramowym obciążenia mogą rozkładać się inaczej, ale pojawiają się większe wymagania wobec podstaw słupów i ich zamocowania. Dlatego fundamenty pod konstrukcję stalową powinny być analizowane razem z modelem obliczeniowym całej hali, a nie dopiero po zakończeniu projektowania konstrukcji stalowej.

Ten fragment dobrze pokazuje, dlaczego model obliczeniowy nie jest tylko formalnością. Jeżeli schemat statyczny jest przyjęty błędnie, fundamenty mogą być pozornie poprawnie policzone, ale dla niewłaściwego układu pracy. Szerzej o znaczeniu założeń modelowych pisaliśmy w artykule o analizie konstrukcji budowlanych.

6.4. Dlaczego optymalizacja nie oznacza projektowania „na styk”?

Optymalizacja nie oznacza projektowania na granicy bezpieczeństwa. Dobrze zaprojektowane fundamenty pod konstrukcję stalową powinny być racjonalne materiałowo, ale jednocześnie odporne na normalne odchyłki wykonawcze, tolerancje montażowe i niepewności związane z gruntem. Projektowanie „na styk” może wyglądać atrakcyjnie w obliczeniach, ale na budowie często prowadzi do problemów, których koszt przewyższa pozorną oszczędność.

Fundament nie jest elementem wykonywanym w idealnych warunkach laboratoryjnych. W praktyce występują odchyłki wymiarowe, tolerancje ustawienia kotew, różnice w poziomie podłoża, zmienność parametrów gruntu, niedokładności szalunku i wpływ warunków pogodowych. Jeżeli projekt nie zostawia rozsądnego marginesu wykonawczego, nawet niewielkie odchylenie może stać się problemem. Dlatego fundamenty pod konstrukcję stalową powinny być projektowane z myślą o realnej budowie, a nie wyłącznie o idealnym modelu obliczeniowym.

Optymalizacja powinna polegać na eliminowaniu zbędnych nadwyżek, a nie na usuwaniu potrzebnych rezerw. Można ograniczyć beton, zbrojenie lub liczbę typów fundamentów, ale nie kosztem bezpieczeństwa, trwałości i wykonalności. Dobrze opracowany projekt powinien dawać wykonawcy jasne informacje, a inwestorowi zapewniać, że oszczędności wynikają z wiedzy technicznej, a nie z ryzykownego minimalizmu.

Właśnie dlatego rozsądne fundamenty pod konstrukcję stalową są wynikiem kompromisu między obliczeniami, geotechniką, wykonawstwem i ekonomią. Projektant powinien umieć wskazać, gdzie można szukać oszczędności, a gdzie zmniejszanie wymiarów byłoby pozorne lub niebezpieczne. W praktyce najlepsze efekty daje analiza całego układu: konstrukcji stalowej, fundamentów, kotew, warunków gruntowych i montażu. Dzięki temu optymalizacja nie obniża jakości projektu, tylko pomaga uniknąć zarówno przewymiarowania, jak i ryzykownego projektowania „na styk”.

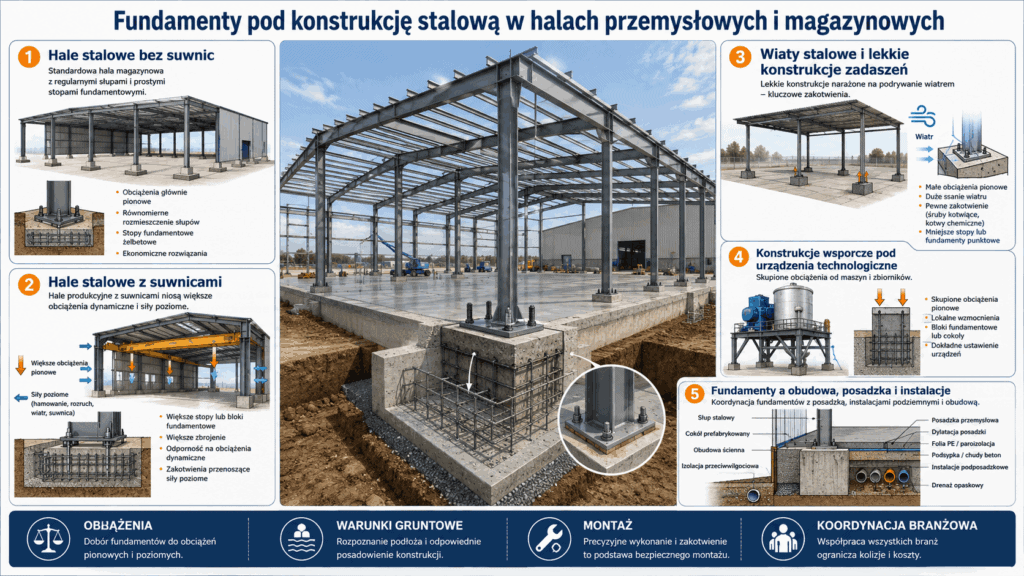

7. Fundamenty pod konstrukcję stalową w halach przemysłowych i magazynowych

Fundamenty pod konstrukcję stalową w halach przemysłowych i magazynowych muszą być dostosowane nie tylko do geometrii obiektu, ale przede wszystkim do sposobu jego pracy i użytkowania. Inaczej projektuje się fundamenty dla prostej hali magazynowej bez suwnic, inaczej dla hali produkcyjnej z dużymi obciążeniami technologicznymi, a jeszcze inaczej dla lekkiej wiaty stalowej. W każdym z tych przypadków fundamenty pod konstrukcję stalową mogą przenosić inne kombinacje sił pionowych, poziomych, momentów, odrywania i oddziaływań montażowych. Dlatego nie powinno się sprowadzać wszystkich obiektów stalowych do jednego schematu projektowego.

7.1. Hale stalowe bez suwnic

W halach stalowych bez suwnic fundamenty pod konstrukcję stalową często są mniej obciążone niż w obiektach produkcyjnych z transportem podwieszonym lub natorowym. Nie oznacza to jednak, że ich projekt jest automatycznie prosty. Nawet w typowej hali magazynowej fundamenty muszą przenieść obciążenia pionowe od słupów, reakcje od wiatru, siły ze stężeń, wpływ obudowy oraz oddziaływania wynikające z przyjętego schematu statycznego.

W takich obiektach duże znaczenie ma powtarzalność. Jeżeli hala ma regularny układ osi, podobne rozstawy słupów i przewidywalne obciążenia, część fundamentów może być ujednolicona. To ułatwia wykonawstwo, ogranicza liczbę typów zbrojenia i przyspiesza prace na budowie. Trzeba jednak uważać, aby powtarzalność nie zastąpiła analizy. Fundamenty przy słupach narożnych, polach stężonych, bramach albo dylatacjach mogą pracować inaczej niż typowe stopy wewnętrzne.

W halach magazynowych bardzo ważna jest również koordynacja z posadzką przemysłową. Posadzka często przenosi obciążenia od regałów, wózków widłowych, ruchu technologicznego i instalacji podposadzkowych, a jednocześnie musi współpracować z fundamentami słupów. Jeżeli fundamenty pod konstrukcję stalową nie zostaną skoordynowane z dylatacjami, kanałami, odwodnieniem i instalacjami, na budowie mogą pojawić się kolizje trudne do naprawienia bez zmian projektowych.

W prostych halach bez suwnic optymalizacja fundamentów często polega na racjonalnym podziale na typy, właściwym uwzględnieniu pól stężonych i unikaniu nadmiernego przewymiarowania. Taki obiekt może wyglądać powtarzalnie, ale nadal wymaga sprawdzenia rzeczywistych reakcji w podporach. To szczególnie ważne, jeśli inwestor oczekuje rozsądnego kosztu budowy, a nie tylko formalnie poprawnej dokumentacji. Podobne zależności między bezpieczeństwem, kosztem i jakością rozwiązań opisaliśmy przy temacie projektu konstrukcyjnego hali.

7.2. Hale stalowe z suwnicami

Hale stalowe z suwnicami są znacznie bardziej wymagające pod względem projektowania fundamentów. Suwnica wprowadza do konstrukcji nie tylko większe obciążenia pionowe, ale również siły poziome, oddziaływania dynamiczne, wpływy od hamowania, przyspieszania, skoszenia oraz lokalne obciążenia przekazywane przez belki podsuwnicowe i słupy. W takich obiektach fundamenty pod konstrukcję stalową często pracują w bardziej niekorzystnych kombinacjach niż w typowych halach magazynowych.

Duże znaczenie ma tutaj sposób zamocowania słupów. W halach z suwnicami słupy mogą być obciążone znacznymi momentami, a fundamenty muszą przenieść reakcje wynikające z pracy całego układu: ram, stężeń, belek podsuwnicowych i toru jezdnego. W praktyce fundamenty pod konstrukcję stalową mogą być narażone nie tylko na ściskanie, ale również na odrywanie części podstawy, duże mimośrody oraz zwiększone wymagania wobec kotew i zbrojenia.

Warto w tym miejscu wspomnieć o różnicy między starszym podejściem projektowym a podejściem według Eurokodu 7. W starszej praktyce projektowej często dążono do tego, aby wypadkowa obciążeń mieściła się w taki sposób, by nie dopuszczać odrywania fundamentu od podłoża. Obecne podejście według Eurokodu 7 jest bardziej ogólne: nie sprowadza sprawdzenia wyłącznie do prostego zakazu mimośrodu, ale wymaga właściwej oceny nośności, stateczności i pracy fundamentu przy obciążeniu mimośrodowym. W opracowaniach dotyczących projektowania fundamentów według PN-EN 1997 wskazuje się, że norma nie stawia prostego ograniczenia co do rozmiaru mimośrodu, ale przy dużych mimośrodach wymaga szczególnych środków ostrożności. Można to zestawić z zasadami projektowania geotechnicznego opisanymi w Eurokodzie 7 oraz w materiałach omawiających fundamenty bezpośrednie według PN-EN 1997-1.

Nie oznacza to jednak, że odrywanie fundamentu można traktować lekko. Jeżeli w hali z suwnicami pojawia się odrywanie, duży mimośród albo znaczny moment w podstawie słupa, projektant musi sprawdzić cały układ bardzo świadomie. Znaczenie mają wtedy kotwy, blacha podstawy, zbrojenie fundamentu, nośność betonu w strefie zakotwienia, nośność podłoża, ewentualny obrót fundamentu i wpływ na konstrukcję stalową. Dlatego fundamenty pod konstrukcję stalową w halach z suwnicami wymagają szczególnej ostrożności, a nie automatycznego przenoszenia typowych detali z prostych hal magazynowych.

Hale z suwnicami są również dobrym przykładem tego, że fundament nie jest tylko elementem żelbetowym. Jeżeli błędnie zostanie przyjęty schemat pracy słupów, siły poziome od suwnicy albo rzeczywista sztywność układu, fundamenty mogą być policzone dla niewłaściwych reakcji. W takich obiektach warto analizować konstrukcję całościowo, podobnie jak przy projekcie hali przemysłowej z suwnicami, gdzie obecność suwnicy wpływa na wiele elementów konstrukcji, a nie tylko na belkę podsuwnicową.

7.3. Wiaty stalowe i lekkie konstrukcje zadaszeń

Wiaty stalowe i lekkie konstrukcje zadaszeń mogą sprawiać wrażenie prostych, ale pod względem fundamentów bywają zaskakująco wymagające. Ich ciężar własny jest często niewielki, natomiast oddziaływania od wiatru mogą być bardzo istotne. W efekcie fundamenty pod konstrukcję stalową w lekkich zadaszeniach mogą być projektowane nie tylko na ściskanie, ale również na odrywanie, siły poziome i momenty w podstawach słupów.

To szczególnie ważne przy otwartych wiatach, zadaszeniach parkingowych, konstrukcjach nad rampami, magazynach zewnętrznych albo obiektach częściowo osłoniętych. Wiatr może działać na dach i obudowę w sposób, który generuje znaczne ssanie, a przy małym ciężarze własnym konstrukcji reakcje pionowe mogą zmieniać znak w niektórych kombinacjach. W takiej sytuacji fundamenty pod konstrukcję stalową muszą zapewnić nie tylko podparcie, ale również odpowiednie zakotwienie całej konstrukcji w podłożu.

W lekkich konstrukcjach zadaszeń duże znaczenie ma też geometria. Wysokość słupów, długość wsporników, spadek dachu, brak ścian osłonowych albo jednostronne obciążenie wiatrem mogą powodować znaczne mimośrody w fundamentach. Czasami sama konstrukcja stalowa jest stosunkowo tania i lekka, ale fundamenty muszą być większe, niż inwestor początkowo zakładał. Wynika to właśnie z konieczności przeniesienia sił poziomych i zabezpieczenia przed odrywaniem.

Przy wiatach szczególnie niebezpieczne jest kopiowanie rozwiązań z innych obiektów. Dwie podobne wizualnie konstrukcje mogą pracować zupełnie inaczej, jeśli mają inną lokalizację, ekspozycję na wiatr, wysokość, rozstaw słupów albo sposób obudowy. Dlatego fundamenty pod konstrukcję stalową dla lekkich zadaszeń powinny być projektowane na podstawie konkretnych obciążeń i warunków lokalnych, a nie wyłącznie na podstawie doświadczenia z podobnej realizacji.

7.4. Konstrukcje wsporcze pod urządzenia technologiczne

Konstrukcje wsporcze pod urządzenia technologiczne to osobna grupa obiektów, w których fundamenty mogą być bardzo wymagające mimo niewielkiej skali samej konstrukcji. Podesty, ramy wsporcze, konstrukcje pod zbiorniki, urządzenia przemysłowe, centrale, kanały, instalacje technologiczne albo elementy pod farmy fotowoltaiczne mogą wprowadzać lokalne obciążenia, drgania, mimośrody i siły poziome. W takich przypadkach fundamenty pod konstrukcję stalową powinny być projektowane z uwzględnieniem rzeczywistej pracy urządzenia, a nie tylko ciężaru samej ramy stalowej.

Istotne są tutaj obciążenia eksploatacyjne. Urządzenie może pracować cyklicznie, generować drgania, zmieniać obciążenie w czasie albo przekazywać siły wynikające z ruchu, ciśnienia, temperatury lub serwisu. Jeżeli projektant uwzględni tylko ciężar urządzenia, fundament może nie odpowiadać rzeczywistym warunkom pracy. Dlatego fundamenty pod konstrukcję stalową pod urządzenia technologiczne często wymagają indywidualnego podejścia i dobrej koordynacji z branżą technologiczną.

W takich obiektach duże znaczenie mają również tolerancje montażowe i dostęp serwisowy. Fundament powinien umożliwiać poprawne ustawienie konstrukcji, zakotwienie urządzenia, wykonanie podlewek, kontrolę połączeń oraz ewentualną wymianę elementów w przyszłości. Jeżeli te kwestie zostaną pominięte, nawet poprawnie obliczony fundament może okazać się niewygodny lub kosztowny w eksploatacji.

Konstrukcje wsporcze są też dobrym przykładem sytuacji, w której mała skala nie oznacza małego ryzyka. Niewielki fundament pod słup konstrukcji technologicznej może przenosić duże siły punktowe, znaczne mimośrody albo oddziaływania dynamiczne. Dlatego fundamenty pod konstrukcję stalową w takich przypadkach powinny być analizowane z uwzględnieniem danych od producenta urządzenia, wymagań eksploatacyjnych i warunków montażu.

7.5. Fundamenty a obudowa, posadzka i instalacje

Fundamenty w halach przemysłowych i magazynowych muszą być skoordynowane nie tylko z konstrukcją stalową, ale również z obudową, posadzką i instalacjami. To jeden z obszarów, w których błędy projektowe często ujawniają się dopiero na budowie. Fundamenty pod konstrukcję stalową mogą kolidować z instalacjami podposadzkowymi, odwodnieniem liniowym, kanałami technologicznymi, dylatacjami posadzki, cokołami, ścianami osłonowymi albo elementami obudowy.

W przypadku obudowy znaczenie mają przede wszystkim cokoły, podwaliny, słupy pośrednie, bramy, doki, świetliki, odwodnienie i sposób mocowania ścian. Jeżeli fundamenty słupów stalowych nie zostaną skoordynowane z tymi elementami, może dojść do kolizji lub konieczności lokalnych zmian wykonawczych. Czasami problemem nie jest sama nośność fundamentu, lecz jego położenie, wysokość, kształt albo brak miejsca na poprawne wykonanie detalu.

Posadzka przemysłowa również wymaga szczególnej uwagi. Dylatacje posadzki, obciążenia od regałów, trasy wózków widłowych, odwodnienie, instalacje i kanały technologiczne muszą być skoordynowane z fundamentami. Jeżeli fundamenty pod konstrukcję stalową zostaną zaprojektowane bez analizy posadzki, można doprowadzić do konfliktów między konstrukcją nośną a wymaganiami użytkowymi hali.

Instalacje podposadzkowe są kolejnym źródłem potencjalnych kolizji. Przewody kanalizacyjne, instalacje technologiczne, odwodnienie, trasy kablowe czy przepusty mogą przebiegać w pobliżu fundamentów słupów. Jeżeli ich lokalizacja nie zostanie skoordynowana odpowiednio wcześnie, na budowie pojawiają się pytania, podkuwania, obejścia albo zmiany przebiegu instalacji. Dobrze zaprojektowane fundamenty pod konstrukcję stalową powinny więc wynikać nie tylko z obliczeń, ale także z koordynacji międzybranżowej.

Właśnie tutaj szczególnie przydatne jest projektowanie w modelu 3D i praca w środowisku BIM. Model pozwala wcześniej zauważyć kolizje między fundamentami, konstrukcją stalową, obudową, posadzką i instalacjami. Nie zastępuje to wiedzy projektanta, ale znacząco ogranicza ryzyko błędów, które w tradycyjnej dokumentacji mogą zostać wykryte dopiero na budowie. Szerzej o takim podejściu pisaliśmy w artykule o BIM w projektowaniu konstrukcji.

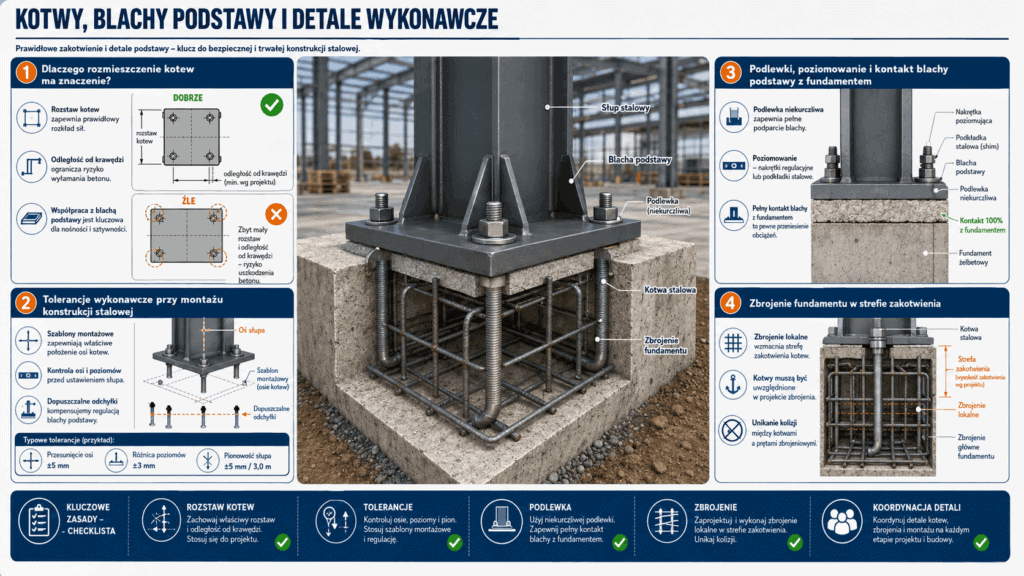

8. Kotwy, blachy podstawy i detale wykonawcze

Kotwy, blachy podstawy, podlewki i lokalne zbrojenie to detale, które często decydują o tym, czy fundamenty pod konstrukcję stalową będą działały zgodnie z założeniami projektu. Sama stopa fundamentowa może mieć odpowiednie wymiary i nośność, ale jeżeli połączenie słupa z fundamentem jest źle zaprojektowane lub trudne do wykonania, cały układ może sprawiać problemy na budowie. W praktyce fundamenty pod konstrukcję stalową powinny być projektowane nie tylko jako bryła żelbetowa, ale również jako miejsce precyzyjnego połączenia konstrukcji stalowej z betonem.

8.1. Dlaczego rozmieszczenie kotew ma znaczenie?

Rozmieszczenie kotew ma znaczenie zarówno obliczeniowe, jak i wykonawcze. Kotwy muszą przenosić siły wynikające z pracy podstawy słupa, ale jednocześnie muszą być możliwe do prawidłowego ustawienia w fundamencie. Jeżeli ich rozstaw, średnica, długość zakotwienia lub położenie względem krawędzi fundamentu są źle dobrane, fundamenty pod konstrukcję stalową mogą nie przenieść obciążeń zgodnie z założeniami projektu.

W przypadku podstaw słupów stalowych kotwy często pracują na rozciąganie, ścinanie albo jako element stabilizujący połączenie podczas montażu. Przy większych momentach w podstawie słupa jedna strona połączenia może być ściskana, a druga rozciągana. Wtedy układ kotew, blacha podstawy i zbrojenie fundamentu muszą współpracować jako jeden detal. Nie wystarczy więc dobrać „mocnych kotew”, jeśli ich rozmieszczenie nie odpowiada rzeczywistej pracy połączenia.

Bardzo ważna jest również odległość kotew od krawędzi fundamentu. Zbyt mała odległość może powodować problemy z lokalną nośnością betonu, zarysowaniem, wyrwaniem stożka betonu albo kolizją z prętami zbrojeniowymi. Zbyt gęsty układ kotew może być natomiast trudny do wykonania i utrudniać prawidłowe zagęszczenie mieszanki betonowej w strefie zakotwienia. Dlatego fundamenty pod konstrukcję stalową powinny mieć detal kotew skoordynowany z geometrią stopy i zbrojeniem.

W praktyce najwięcej problemów pojawia się wtedy, gdy kotwy są projektowane osobno, a fundament osobno. Konstruktor stalowy może przyjąć określony układ blachy podstawy, konstruktor żelbetowy może zaprojektować zbrojenie stopy, a na budowie okazuje się, że oba rozwiązania ze sobą kolidują. Dobra dokumentacja powinna ograniczać takie ryzyko i jasno pokazywać położenie kotew względem osi, krawędzi fundamentu, zbrojenia oraz poziomu posadowienia.

8.2. Tolerancje wykonawcze przy montażu konstrukcji stalowej

Tolerancje wykonawcze są jednym z najważniejszych powodów, dla których fundamenty pod konstrukcję stalową powinny być projektowane z myślą o realnej budowie, a nie tylko o idealnym modelu. Konstrukcja stalowa wymaga dużej dokładności montażu, ale fundamenty, kotwy i roboty żelbetowe zawsze są obarczone pewnymi odchyłkami. Jeżeli projekt nie przewiduje możliwości regulacji, nawet niewielkie przesunięcie kotew może utrudnić ustawienie słupa.

Najczęstsze problemy dotyczą przesunięcia kotew względem osi, różnic w poziomie fundamentów, nieprawidłowego rozstawu śrub, zbyt małych otworów w blasze podstawy albo braku możliwości wypoziomowania słupa. Na rysunku detal może wyglądać poprawnie, ale jeżeli nie uwzględnia tolerancji, wykonawca może mieć problem już na etapie montażu pierwszych elementów stalowych. Wtedy pojawiają się rozwiercanie otworów, korekty blach, dodatkowe podkładki, przeróbki albo rozwiązania zamienne.

W dobrze przygotowanym projekcie warto przewidzieć sposób ustawienia kotew, zastosowanie szablonów montażowych oraz zakres regulacji słupów. Trzeba też jasno określić poziomy, osie i wymagania dotyczące podlewek. Dzięki temu fundamenty pod konstrukcję stalową są nie tylko poprawne obliczeniowo, ale również możliwe do sprawnego wykonania i montażu.

Tolerancje mają szczególne znaczenie przy dużych halach, gdzie błąd na jednym fundamencie może wpływać na kolejne osie konstrukcji. Jeżeli kilka słupów zostanie ustawionych z niewielkimi odchyłkami, problem może narastać i utrudnić montaż rygli, stężeń, płatwi, obudowy albo bram. Dlatego detale fundamentów powinny być spójne z geometrią całej konstrukcji stalowej, a nie traktowane jako niezależne elementy żelbetowe.

8.3. Podlewki, poziomowanie i kontakt blachy podstawy z fundamentem

Podlewka pod blachą podstawy słupa ma zapewnić prawidłowe przekazanie nacisków z konstrukcji stalowej na fundament. To pozornie prosty detal, ale w praktyce ma duże znaczenie dla pracy całego połączenia. Jeżeli blacha podstawy nie ma właściwego podparcia, naciski mogą rozkładać się nierównomiernie, a fundamenty pod konstrukcję stalową mogą być obciążone inaczej niż zakładano w obliczeniach.

Poziomowanie słupa zwykle odbywa się przez nakrętki regulacyjne, podkładki lub inne rozwiązania montażowe, a następnie przestrzeń pod blachą podstawy wypełnia się podlewką. Ważne jest, aby projekt i dokumentacja jasno określały, jak ten detal ma być wykonany. Zbyt cienka, zbyt gruba albo nieprawidłowo wykonana podlewka może prowadzić do problemów z kontaktem blachy z fundamentem, lokalnymi naprężeniami i trwałością połączenia.

W przypadku większych obciążeń szczególne znaczenie ma jakość powierzchni podparcia. Blacha podstawy powinna przekazywać naciski w sposób możliwie zgodny z założeniami projektu, a podlewka powinna wypełniać przestrzeń bez pustek i niedokładności. Jeżeli pod blachą pozostaną niewypełnione miejsca, rzeczywista powierzchnia kontaktu będzie mniejsza, niż zakładano. To może być istotne zwłaszcza przy dużych siłach pionowych, momentach i lokalnych naciskach.

Podlewki i poziomowanie są też ważne z punktu widzenia wykonawstwa. Wokół podstawy słupa musi być wystarczająco dużo miejsca, aby poprawnie ustawić element, dokręcić nakrętki, wykonać podlewkę i skontrolować połączenie. Dlatego fundamenty pod konstrukcję stalową powinny uwzględniać nie tylko nośność, ale również dostęp montażowy i technologię wykonania detalu. Ten temat dobrze łączy się z jakością dokumentacji wykonawczej, o której szerzej pisaliśmy przy artykule o projekcie wykonawczym hali stalowej.

8.4. Zbrojenie fundamentu w strefie zakotwienia

Zbrojenie fundamentu w strefie zakotwienia ma kluczowe znaczenie dla prawidłowego przeniesienia sił z kotew na beton. Jeżeli kotwy przenoszą rozciąganie, ścinanie lub momenty, lokalna strefa wokół nich powinna być zaprojektowana tak, aby ograniczyć ryzyko zarysowań, wyrwania, rozłupania betonu albo kolizji wykonawczych. Fundamenty pod konstrukcję stalową nie mogą być więc analizowane wyłącznie przez pryzmat globalnych wymiarów stopy, ponieważ lokalne detale mogą decydować o bezpieczeństwie połączenia.

W praktyce ważne jest, aby zbrojenie nie kolidowało z kotwami. Jeżeli pręty główne, strzemiona, siatki lub dodatkowe pręty wzmacniające przechodzą przez strefę kotew bez koordynacji, wykonawca może mieć problem z prawidłowym ustawieniem elementów. Może wtedy dojść do przesuwania zbrojenia, skracania prętów, zmiany położenia kotew albo improwizowanych korekt na budowie. Takie sytuacje są szczególnie niebezpieczne, bo dotyczą miejsca, w którym konstrukcja stalowa przekazuje siły do fundamentu.

Dobre zbrojenie w strefie zakotwienia powinno wynikać z rzeczywistej pracy połączenia. Inaczej należy podejść do podstawy przenoszącej głównie ściskanie, inaczej do podstawy z dużym momentem, a jeszcze inaczej do słupa narażonego na odrywanie lub znaczne siły poziome. W każdym przypadku fundamenty pod konstrukcję stalową powinny mieć lokalne zbrojenie dopasowane do układu kotew, blachy podstawy i kierunku działania sił.

Warto również pamiętać o czytelności rysunków. Nawet poprawnie policzone zbrojenie może zostać źle wykonane, jeśli dokumentacja nie pokazuje jasno kolejności prętów, lokalnych dozbrojeń, otulin, położenia kotew i ewentualnych stref bezkolizyjnych. Przy fundamentach pod konstrukcje stalowe detal jest równie ważny jak ogólna geometria stopy. Dobrze opracowane fundamenty pod konstrukcję stalową powinny więc łączyć obliczenia, detalowanie i praktykę wykonawczą w jednym spójnym rozwiązaniu.

9. Jak ograniczyć ryzyko błędów przy fundamentach pod konstrukcję stalową?

Ryzyko błędów można ograniczyć przede wszystkim przez traktowanie fundamentów jako części całego układu konstrukcyjnego, a nie jako osobnego elementu dodanego na końcu projektu. Fundamenty pod konstrukcję stalową powinny wynikać z rzeczywistych reakcji od słupów, schematu statycznego, warunków gruntowych, detali kotew oraz sposobu montażu. Jeżeli każdy z tych obszarów jest analizowany osobno, rośnie ryzyko niespójności między modelem, obliczeniami, rysunkami i wykonawstwem. Dlatego dobrze zaprojektowane fundamenty pod konstrukcję stalową wymagają nie tylko obliczeń, ale również koordynacji i świadomej kontroli założeń.

9.1. Spójny model obliczeniowy konstrukcji i fundamentów

Podstawą ograniczenia błędów jest spójny model obliczeniowy. Reakcje przekazywane na fundamenty powinny wynikać z prawidłowo przyjętego schematu pracy konstrukcji stalowej, a nie z nadmiernie uproszczonego układu podporowego. Jeżeli model zakłada podstawy przegubowe, sztywne albo częściowo utwierdzone, to fundamenty pod konstrukcję stalową muszą być zaprojektowane w sposób zgodny z tym założeniem.

Problem pojawia się wtedy, gdy model obliczeniowy konstrukcji stalowej i projekt fundamentów „nie rozmawiają” ze sobą. Przykładowo konstrukcja może być liczona z określonym utwierdzeniem słupów, ale fundamenty, kotwy i blachy podstawy nie zapewniają takiej pracy w rzeczywistości. Może też wystąpić sytuacja odwrotna: fundament i detal podstawy są bardziej sztywne, niż zakładał model, przez co rozkład sił w konstrukcji odbiega od przyjętego schematu.

Spójność modelu dotyczy również obciążeń. Do fundamentów powinny trafiać nie tylko reakcje pionowe, ale także siły poziome, momenty, siły odrywające i niekorzystne kombinacje obciążeń. Przy halach stalowych szczególne znaczenie mają wiatr, stężenia, suwnice, obciążenia montażowe i lokalne wpływy technologiczne. Jeżeli projektant analizuje tylko najprostszy przypadek ściskania, fundamenty pod konstrukcję stalową mogą być niedopasowane do rzeczywistej pracy obiektu.

W praktyce dobry model nie musi być najbardziej skomplikowany, ale musi być świadomy. Powinien odpowiadać na pytanie, jak konstrukcja rzeczywiście przekazuje siły do gruntu i które fundamenty są krytyczne. To bardzo podobne do problemów omawianych przy analizie konstrukcji budowlanych, gdzie wynik obliczeń jest wartościowy tylko wtedy, gdy założenia modelowe odpowiadają rzeczywistej pracy konstrukcji.

9.2. Koordynacja konstruktora, geotechnika, architekta i wykonawcy

Drugim ważnym sposobem ograniczenia błędów jest dobra koordynacja między uczestnikami procesu projektowego i wykonawczego. Fundamenty pod konstrukcję stalową znajdują się na styku kilku obszarów: konstrukcji stalowej, żelbetu, geotechniki, architektury, instalacji, posadzki i technologii montażu. Jeżeli którykolwiek z tych obszarów zostanie pominięty, ryzyko kolizji i zmian na budowie znacząco rośnie.

Konstruktor musi wiedzieć, jakie reakcje przekazuje konstrukcja stalowa, ale potrzebuje też danych geotechnicznych, informacji o poziomach, instalacjach, posadzkach, cokołach, bramach i wymaganiach technologicznych. Geotechnik powinien wskazać rzeczywiste warunki podłoża, możliwe ograniczenia wykonawcze i ryzyka związane z wodą gruntową lub warstwami słabonośnymi. Architekt i projektanci branżowi powinni natomiast skoordynować fundamenty z układem funkcjonalnym, instalacjami i detalami obudowy.

Wykonawca również może wnieść ważne informacje, szczególnie przy większych lub bardziej skomplikowanych obiektach. Kolejność robót, dostęp sprzętu, sposób ustawienia kotew, szalowanie, odwodnienie wykopów i montaż konstrukcji stalowej mają wpływ na to, czy projekt będzie możliwy do sprawnego wykonania. Jeżeli fundamenty pod konstrukcję stalową są projektowane bez uwzględnienia technologii budowy, mogą generować problemy mimo poprawnych obliczeń.

Dobra koordynacja nie oznacza mnożenia spotkań bez celu. Chodzi raczej o szybkie wyłapanie miejsc krytycznych: pól stężonych, fundamentów przy bramach, kolizji z instalacjami, słupów z dużymi momentami, miejsc z wysoką wodą gruntową albo fundamentów pod urządzenia technologiczne. W takich miejscach warto poświęcić więcej uwagi na etapie projektu, bo późniejsza poprawka na budowie zwykle jest droższa i bardziej stresująca.

9.3. Czytelna dokumentacja techniczna i wykonawcza

Czytelna dokumentacja jest jednym z najprostszych sposobów ograniczenia błędów wykonawczych. Fundamenty pod konstrukcję stalową powinny być pokazane w taki sposób, aby wykonawca rozumiał nie tylko ich wymiary, ale również osie, poziomy, zbrojenie, kotwy, podlewki, tolerancje i powiązanie z konstrukcją stalową. Jeżeli rysunki są niejednoznaczne, rośnie ryzyko pytań, zmian, domysłów i improwizacji na budowie.

W dokumentacji warto jasno pokazać położenie kotew względem osi słupów i krawędzi fundamentów. Ważne są też rzędne góry fundamentu, poziom podlewki, lokalne dozbrojenia, otuliny, klasy materiałów i wymagania dotyczące montażu. W przypadku powtarzalnych fundamentów dobrze jest ograniczyć liczbę typów, ale tylko wtedy, gdy nie zaciera to rzeczywistych różnic w obciążeniach. Ujednolicenie dokumentacji nie powinno oznaczać uproszczenia obliczeń.

Duże znaczenie ma również spójność między rysunkami stalowymi i żelbetowymi. Blacha podstawy, rozstaw kotew i detal słupa powinny być zgodne z tym, co pokazano na rysunku fundamentu. Jeżeli te informacje są rozbite między kilka opracowań i nie zostały skoordynowane, łatwo o rozbieżności. Dobrze opracowane fundamenty pod konstrukcję stalową powinny więc wynikać z jednej spójnej koncepcji projektowej, a nie z osobnych, przypadkowo połączonych detali.

Właśnie dlatego przy bardziej wymagających obiektach duże znaczenie ma dokumentacja wykonawcza. To ona pozwala doprecyzować detale, które w prostszym opracowaniu mogą być opisane zbyt ogólnie. Szerzej o znaczeniu takiego podejścia pisaliśmy w artykule o projekcie wykonawczym hali stalowej, gdzie jakość rysunków i detali ma bezpośredni wpływ na sprawność realizacji.

9.4. Kontrola założeń przed rozpoczęciem budowy

Ostatnim, ale bardzo ważnym etapem jest kontrola założeń przed rozpoczęciem budowy. Nawet dobrze przygotowany projekt może wymagać sprawdzenia, czy dane wejściowe nie zmieniły się między koncepcją, projektem technicznym, wykonawczym i realizacją. Fundamenty pod konstrukcję stalową są szczególnie wrażliwe na takie zmiany, ponieważ zależą od warunków gruntowych, obciążeń, geometrii słupów, kotew, poziomów oraz koordynacji z instalacjami.

Przed rozpoczęciem robót warto sprawdzić, czy dokumentacja geotechniczna jest aktualna i wystarczająca, czy nie zmienił się układ konstrukcji stalowej, czy reakcje z modelu odpowiadają aktualnej wersji projektu oraz czy kotwy i blachy podstawy są zgodne z rysunkami warsztatowymi. Jeżeli projekt konstrukcji stalowej został zmieniony, fundamenty również mogą wymagać aktualizacji. Niewielka zmiana przekroju słupa, sposobu stężenia albo obciążeń technologicznych może wpłynąć na reakcje przekazywane do fundamentu.

Kontroli wymagają także poziomy i kolizje. Fundamenty powinny być sprawdzone względem posadzki, cokołów, odwodnienia, instalacji podposadzkowych, kanałów technologicznych i bram. Na tym etapie można jeszcze stosunkowo łatwo wychwycić konflikt, który później wymagałby kucia, zmian tras instalacji albo przeróbek konstrukcji. Dlatego fundamenty pod konstrukcję stalową warto traktować jako element wymagający finalnej koordynacji przed wejściem wykonawcy na budowę.

Dobrym rozwiązaniem jest również sprawdzenie detali montażowych z wykonawcą konstrukcji stalowej. Szablony kotew, tolerancje, sposób rektyfikacji słupów, kolejność montażu i wymagania dotyczące podlewek powinny być jasne przed rozpoczęciem robót żelbetowych. Jeżeli te kwestie zostaną wyjaśnione dopiero po zabetonowaniu kotew, pole manewru jest znacznie mniejsze.

Kontrola założeń nie jest oznaką braku zaufania do projektu, tylko normalnym elementem ograniczania ryzyka. W praktyce wiele błędów wynika nie z pojedynczej dużej pomyłki, ale z drobnych zmian, które nie zostały przeniesione do wszystkich części dokumentacji. Dobrze zaprojektowane i skoordynowane fundamenty pod konstrukcję stalową zmniejszają ryzyko takich sytuacji, ułatwiają montaż i pomagają uniknąć kosztownych poprawek na budowie.

10. Jak J-PROJECT podchodzi do projektowania fundamentów pod konstrukcję stalową?

W J-PROJECT projektujemy fundamenty pod konstrukcję stalową z uwzględnieniem pracy całego obiektu, a nie tylko pojedynczej stopy fundamentowej pod słupem. Oznacza to analizę konstrukcji stalowej, reakcji przekazywanych na fundamenty, warunków gruntowych, detali kotew, montażu oraz możliwych kolizji wykonawczych. Takie podejście pozwala ograniczyć ryzyko błędów, przewymiarowania i niepotrzebnych zmian na budowie. Dobrze zaprojektowane fundamenty pod konstrukcję stalową powinny być bezpieczne, racjonalne kosztowo i możliwe do sprawnej realizacji przez wykonawcę.

10.1. Analiza pracy całego układu konstrukcyjnego

Projektowanie fundamentów zaczynamy od zrozumienia, jak pracuje cały układ konstrukcyjny. Fundament nie jest dla nas osobnym elementem, który można dobrać dopiero na końcu projektu. Fundamenty pod konstrukcję stalową wynikają z przyjętego schematu statycznego, sposobu zamocowania słupów, układu stężeń, obciążeń od wiatru, śniegu, suwnic, obudowy i urządzeń technologicznych.

W praktyce oznacza to, że analizujemy nie tylko wartości sił pionowych, ale również momenty, siły poziome, odrywanie, mimośrody i niekorzystne kombinacje obciążeń. Szczególną uwagę zwracamy na miejsca, które mogą być krytyczne: pola stężone, słupy narożne, fundamenty przy bramach, konstrukcje wsporcze pod urządzenia oraz obiekty z suwnicami. To właśnie w takich miejscach fundamenty często różnią się od typowych stóp, nawet jeśli na pierwszy rzut oka układ hali wydaje się powtarzalny.

Duże znaczenie ma również spójność modelu obliczeniowego z rzeczywistymi detalami wykonawczymi. Jeżeli model zakłada określony sposób pracy podstawy słupa, to fundament, kotwy, blacha podstawy i zbrojenie muszą być zaprojektowane tak, aby ta praca była możliwa w rzeczywistym obiekcie. Dlatego fundamenty pod konstrukcję stalową analizujemy jako część wspólnego układu: stal — żelbet — grunt.

Takie podejście jest szczególnie ważne przy obiektach przemysłowych, gdzie lokalne zmiany technologiczne, suwnice, instalacje, obudowa i posadzka mogą wpływać na pracę całej konstrukcji. Właśnie dlatego w J-PROJECT dużą wagę przykładamy do poprawnego modelowania i świadomej interpretacji wyników, podobnie jak przy innych zagadnieniach związanych z analizą konstrukcji budowlanych.

10.2. Projektowanie z uwzględnieniem wykonawstwa i montażu

Projekt fundamentów powinien być nie tylko poprawny obliczeniowo, ale również możliwy do sprawnego wykonania. W J-PROJECT zwracamy uwagę na to, aby fundamenty pod konstrukcję stalową były dostosowane do realnych warunków budowy, tolerancji wykonawczych i technologii montażu konstrukcji stalowej. Obejmuje to m.in. rozmieszczenie kotew, dostęp do podstaw słupów, możliwość poziomowania, wykonanie podlewek oraz koordynację z kolejnością montażu.

Na etapie projektu analizujemy, czy zaproponowane rozwiązanie nie będzie powodowało niepotrzebnych trudności na budowie. Zbyt ciasny układ kotew, kolizje ze zbrojeniem, brak miejsca na dokręcenie nakrętek, niejasne poziomy albo zbyt małe tolerancje mogą spowodować problemy mimo poprawnych obliczeń. Dlatego detale fundamentów traktujemy jako ważną część projektu, a nie jako formalny dodatek do rysunków.

Ważne jest również uwzględnienie etapu montażu. Konstrukcja stalowa przed wykonaniem wszystkich połączeń, stężeń i elementów usztywniających może pracować inaczej niż obiekt gotowy. Fundamenty pod konstrukcję stalową powinny więc umożliwiać bezpieczne ustawienie słupów, ich rektyfikację i stabilizację do czasu uzyskania docelowego układu nośnego.

Takie podejście ogranicza ryzyko sytuacji, w której wykonawca musi improwizować na budowie. Dobrze przemyślany detal pozwala szybciej prowadzić roboty, zmniejsza liczbę pytań technicznych i ułatwia współpracę między projektantem, wykonawcą konstrukcji stalowej oraz wykonawcą robót żelbetowych.

10.3. Optymalizacja zużycia betonu, zbrojenia i stali

W J-PROJECT duże znaczenie ma dla nas racjonalne projektowanie. Fundamenty pod konstrukcję stalową nie powinny być ani przewymiarowane „na wszelki wypadek”, ani zaprojektowane zbyt oszczędnie, bez odpowiednich rezerw wykonawczych. Celem jest znalezienie rozwiązania bezpiecznego, praktycznego i ekonomicznie uzasadnionego.

Optymalizacja fundamentów może dotyczyć wielu elementów: wymiarów stóp, wysokości fundamentów, ilości zbrojenia, liczby typów fundamentów, układu kotew, sposobu zamocowania słupów oraz samego schematu konstrukcji stalowej. Czasami największą oszczędność daje nie zmniejszenie pojedynczej stopy, ale zmiana sposobu pracy całego układu nośnego. Przykładowo inny układ stężeń, zmiana zamocowania słupów albo lepsze rozprowadzenie sił poziomych może ograniczyć wymagania wobec fundamentów.

Jednocześnie optymalizacja nie może oznaczać projektowania „na styk”. W praktyce trzeba uwzględnić tolerancje wykonawcze, zmienność warunków gruntowych, możliwość ustawienia kotew, otuliny zbrojenia i realną technologię wykonania. Dobre fundamenty pod konstrukcję stalową powinny więc ograniczać niepotrzebne zużycie betonu i zbrojenia, ale bez przenoszenia ryzyka na wykonawcę lub inwestora.

To podejście jest spójne z naszym ogólnym sposobem projektowania konstrukcji. Szukamy rozwiązań, które są bezpieczne, ale jednocześnie nie generują zbędnych kosztów materiałowych. Podobną filozofię opisujemy szerzej przy temacie optymalizacji konstrukcji stalowych, gdzie prawdziwe oszczędności wynikają przede wszystkim ze zrozumienia pracy całego układu.

10.4. Dokumentacja ograniczająca ryzyko pytań i błędów na budowie

Dobrze zaprojektowane fundamenty pod konstrukcję stalową muszą być również dobrze pokazane na rysunkach. Nawet najlepsze obliczenia nie wystarczą, jeśli dokumentacja jest nieczytelna, niespójna albo pozostawia zbyt dużo miejsca na interpretację. W J-PROJECT zwracamy uwagę na to, aby rysunki fundamentów były możliwie jednoznaczne dla wykonawcy.

W dokumentacji powinny być jasno pokazane wymiary fundamentów, osie, poziomy, zbrojenie, kotwy, blachy podstawy, podlewki, lokalne dozbrojenia i powiązania z konstrukcją stalową. Ważne są również opisy materiałowe, wymagania wykonawcze oraz koordynacja z posadzką, instalacjami, cokołami i elementami obudowy. Im bardziej złożony obiekt, tym większe znaczenie ma precyzyjne pokazanie detali.

W praktyce wiele błędów na budowie wynika nie z tego, że wykonawca nie potrafi wykonać danego elementu, ale z tego, że dokumentacja nie daje mu wystarczająco jasnych informacji. Jeżeli rozstaw kotew, poziom podlewki, kolizje ze zbrojeniem albo lokalne dozbrojenia są niejednoznaczne, pojawiają się pytania, przestoje i ryzyko zmian wykonawczych. Dlatego fundamenty pod konstrukcję stalową powinny być opisane tak, aby ograniczyć liczbę decyzji podejmowanych dopiero na placu budowy.

Dobra dokumentacja to również element kontroli kosztów. Każde pytanie z budowy, każda kolizja i każda poprawka może oznaczać opóźnienie, dodatkową pracę i niepotrzebny stres dla inwestora. Właśnie dlatego w J-PROJECT traktujemy dokumentację nie tylko jako formalny efekt projektu, ale jako praktyczne narzędzie do sprawnej realizacji inwestycji. Dotyczy to zarówno fundamentów, jak i całej dokumentacji konstrukcyjnej, o czym szerzej pisaliśmy przy temacie projektu wykonawczego hali stalowej.

FAQ
