Dźwigary strunobetonowe są jednym z najbardziej efektywnych rozwiązań konstrukcyjnych stosowanych w nowoczesnym budownictwie przemysłowym i magazynowym. Ich popularność wynika przede wszystkim z możliwości uzyskania bardzo dużych rozpiętości przy jednoczesnym ograniczeniu ugięć i masy konstrukcji.
W praktyce dźwigary strunobetonowe pozwalają znacząco zmniejszyć liczbę słupów, co bezpośrednio wpływa na funkcjonalność hali i swobodę aranżacji przestrzeni. Ma to szczególne znaczenie w obiektach, gdzie liczy się logistyka, technologia lub możliwość przyszłej rozbudowy.
Jednocześnie dźwigary strunobetonowe wymagają świadomego i precyzyjnego podejścia projektowego. Sprężanie, prefabrykacja oraz montaż to etapy, które muszą być spójnie zaplanowane już na etapie koncepcji konstrukcji.
Nie w każdej inwestycji strunobeton będzie rozwiązaniem optymalnym. Dlatego tak ważne jest porównanie go z innymi technologiami, takimi jak konstrukcja stalowa czy klasyczny żelbet. Właściwy dobór systemu konstrukcyjnego przekłada się bezpośrednio na koszty realizacji i eksploatacji obiektu.
W artykule pokazujemy, czym są dźwigary strunobetonowe, gdzie znajdują zastosowanie oraz na co zwrócić uwagę przy ich projektowaniu. Omawiamy zarówno zalety, jak i ograniczenia tego rozwiązania, opierając się na realiach projektowych i wykonawczych.
Takie podejście stosujemy również w J-PROJECT, gdzie dźwigary strunobetonowe projektujemy jako element spójnej konstrukcji obiektu, a nie odizolowane rozwiązanie techniczne.

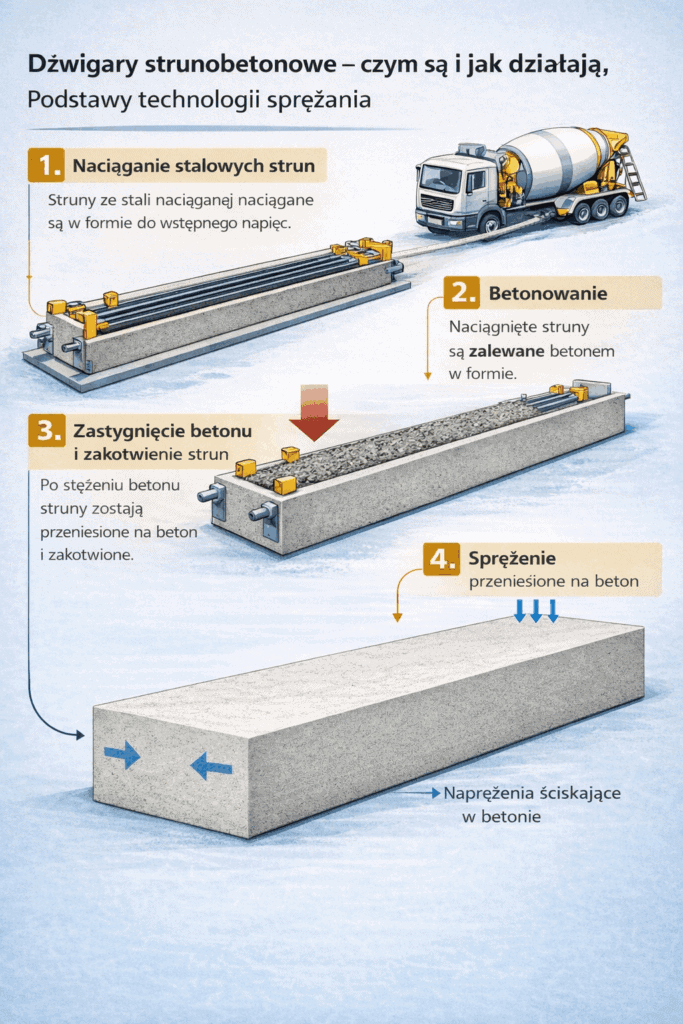

1. Dźwigary strunobetonowe – czym są i jak działają, podstawy technologii sprężania
Dźwigary strunobetonowe są elementami konstrukcyjnymi wykonywanymi z betonu sprężonego, w którym zastosowano stalowe cięgna o wysokiej wytrzymałości. Kluczową cechą tej technologii jest wprowadzenie wstępnych naprężeń ściskających jeszcze przed obciążeniem elementu.
Sprężanie polega na naciągnięciu strun stalowych, a następnie zabetonowaniu ich w odpowiednim układzie. Po uzyskaniu wymaganej wytrzymałości betonu siła sprężająca zostaje przeniesiona na przekrój, co poprawia jego pracę statyczną. Dzięki temu beton znajduje się w stanie ściskania, nawet przy działaniu obciążeń użytkowych.
Efektem zastosowania sprężania jest znaczne ograniczenie rys i ugięć w porównaniu do klasycznego żelbetu. Pozwala to na projektowanie elementów o większych rozpiętościach przy mniejszej wysokości przekroju. Ma to istotne znaczenie w obiektach przemysłowych i magazynowych.
Dźwigary strunobetonowe są najczęściej wykonywane jako prefabrykaty, co zapewnia wysoką powtarzalność i kontrolę jakości. Proces prefabrykacji umożliwia precyzyjne rozmieszczenie cięgien oraz zachowanie wymaganych tolerancji.
W praktyce technologia strunobetonowa pozwala na optymalne wykorzystanie materiału. Beton pracuje głównie na ściskanie, a stal sprężająca przejmuje naprężenia rozciągające. Takie rozdzielenie ról materiałowych przekłada się na efektywność konstrukcji.
Podstawą projektowania dźwigarów strunobetonowych jest właściwe określenie schematu statycznego oraz obciążeń działających na element. Już na tym etapie decyduje się o liczbie i przebiegu cięgien sprężających. Błędy popełnione na początku są trudne do skorygowania na późniejszych etapach.
2. Zastosowanie dźwigarów strunobetonowych w budownictwie
Dźwigary strunobetonowe znajdują zastosowanie wszędzie tam, gdzie kluczowe znaczenie mają duże rozpiętości, sztywność konstrukcji oraz racjonalne wykorzystanie materiału. Ich specyfika sprawia, że najlepiej sprawdzają się w obiektach o powtarzalnym układzie konstrukcyjnym. W takich przypadkach technologia sprężania pozwala znacząco poprawić parametry użytkowe budynku. Wybór tego rozwiązania powinien jednak wynikać z analizy funkcji obiektu i warunków technicznych.
2.1. Hale magazynowe i przemysłowe
Hale magazynowe i przemysłowe to obszar, w którym dźwigary strunobetonowe są stosowane najczęściej. Wynika to z potrzeby uzyskania dużych, niepodzielonych przestrzeni, bez nadmiernej liczby podpór pośrednich. Dźwigary strunobetonowe umożliwiają projektowanie rozpiętości znacznie większych niż w przypadku klasycznego żelbetu.
Zastosowanie tej technologii pozwala na ograniczenie wysokości konstrukcji przy zachowaniu wymaganej nośności. Ma to istotne znaczenie w halach, gdzie liczy się zarówno wysokość użytkowa, jak i kubatura obiektu. Mniejsza wysokość przekrojów przekłada się również na oszczędności w zakresie obudowy i instalacji.
W halach magazynowych dźwigary strunobetonowe często współpracują z prefabrykowanymi płytami dachowymi. Taki układ sprzyja szybkiemu montażowi oraz wysokiej powtarzalności rozwiązań. Prefabrykacja pozwala również lepiej kontrolować jakość wykonania elementów.
Istotnym atutem jest także ograniczenie ugięć długotrwałych, co ma znaczenie przy dużych rozpiętościach dachów. W praktyce wpływa to na trwałość obudowy oraz poprawną pracę instalacji podwieszanych.
W obiektach przemysłowych dźwigary strunobetonowe są stosowane również tam, gdzie występują znaczne obciążenia technologiczne. Dzięki sprężaniu możliwe jest efektywne przenoszenie obciążeń przy zachowaniu smukłych przekrojów. To sprawia, że rozwiązanie to jest często wybierane w nowoczesnych halach produkcyjnych.
2.2. Obiekty specjalistyczne i infrastrukturalne
Dźwigary strunobetonowe znajdują zastosowanie także w obiektach o bardziej specyficznych wymaganiach funkcjonalnych. Dotyczy to m.in. obiektów infrastrukturalnych, gdzie liczy się trwałość i odporność konstrukcji w długim okresie użytkowania. Technologia sprężania pozwala ograniczyć zarysowanie betonu, co pozytywnie wpływa na jego trwałość.
W obiektach o dużych obciążeniach użytkowych istotna jest możliwość kontrolowania pracy konstrukcji. Dźwigary strunobetonowe dzięki sprężaniu zachowują korzystny rozkład naprężeń nawet przy znacznych obciążeniach. Przekłada się to na stabilną pracę konstrukcji w czasie.
Często spotyka się je również w obiektach wymagających dużej odporności ogniowej. Beton sprężony charakteryzuje się korzystnymi właściwościami w warunkach pożaru, co bywa istotnym argumentem przy doborze technologii.
W obiektach infrastrukturalnych istotna jest także powtarzalność elementów i możliwość prefabrykacji. Dźwigary strunobetonowe dobrze wpisują się w ten model realizacji, umożliwiając skrócenie czasu budowy.
Zastosowanie tej technologii wymaga jednak precyzyjnego projektu i odpowiedniego zaplanowania logistyki. Transport i montaż elementów o dużych gabarytach stanowią istotny aspekt całego procesu inwestycyjnego. Dlatego wybór dźwigarów strunobetonowych zawsze powinien być poprzedzony analizą techniczną i organizacyjną.

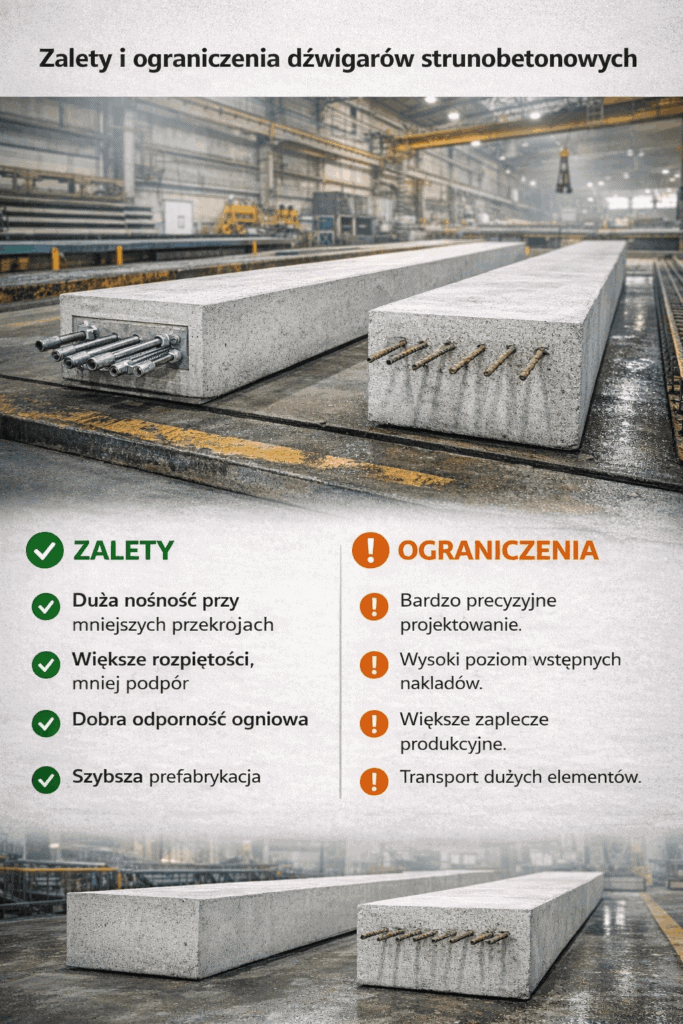

3. Zalety i ograniczenia dźwigarów strunobetonowych
Dźwigary strunobetonowe są rozwiązaniem, które daje bardzo konkretne korzyści techniczne, ale jednocześnie stawia określone wymagania projektowe i organizacyjne. Ich zastosowanie pozwala osiągać parametry trudne do uzyskania w innych technologiach. Jednocześnie nie jest to rozwiązanie uniwersalne, które sprawdzi się w każdym obiekcie. Dlatego tak istotne jest świadome porównanie zalet i ograniczeń już na etapie koncepcji konstrukcji.
3.1. Najważniejsze zalety
Jedną z kluczowych zalet, jakie oferują dźwigary strunobetonowe, jest możliwość uzyskania bardzo dużych rozpiętości przy zachowaniu smukłych przekrojów. Dzięki sprężaniu elementy te pracują efektywnie nawet przy znaczących obciążeniach. Pozwala to ograniczyć liczbę podpór i zwiększyć funkcjonalność obiektu.
Istotnym atutem jest ograniczenie ugięć, zarówno krótkotrwałych, jak i długotrwałych. Ma to bezpośredni wpływ na trwałość obudowy dachu oraz poprawną pracę instalacji podwieszanych. W praktyce oznacza to mniejsze ryzyko problemów eksploatacyjnych.
Dźwigary strunobetonowe charakteryzują się również wysoką odpornością ogniową. Beton sprężony zachowuje nośność przez długi czas oddziaływania ognia, co często pozwala spełnić wymagania pożarowe bez dodatkowych zabezpieczeń. Jest to szczególnie istotne w halach przemysłowych i magazynowych.
Kolejną zaletą jest możliwość prefabrykacji elementów. Prefabrykaty zapewniają wysoką powtarzalność, kontrolę jakości i skrócenie czasu realizacji. Produkcja w warunkach wytwórni pozwala precyzyjnie kontrolować proces sprężania i betonowania.
Dodatkowo technologia strunobetonowa umożliwia racjonalne zużycie materiałów, co przekłada się na efektywność całej konstrukcji. Beton i stal pracują w optymalnych zakresach, a konstrukcja jest lżejsza niż w przypadku klasycznego żelbetu. Przy projektowaniu dźwigarów betonowych warto odnieść się do wytycznych wytwórni prefabrykatów co pozwoli zoptymalizować przekroje dostosowując elementy do gotowych form.
3.2. Ograniczenia i wyzwania projektowe
Pomimo licznych zalet, dźwigary strunobetonowe wiążą się również z określonymi ograniczeniami. Jednym z nich jest konieczność bardzo precyzyjnego projektu już na wczesnym etapie. Błędy w założeniach statycznych są trudne do skorygowania po wykonaniu prefabrykatu.
Istotnym wyzwaniem jest również logistyka. Transport i montaż elementów o dużych gabarytach wymagają odpowiedniego zaplecza technicznego i organizacyjnego. Nie każda lokalizacja inwestycji pozwala na bezproblemowe zastosowanie tego rozwiązania.
Dźwigary strunobetonowe wymagają także ścisłej współpracy projektanta z wytwórnią prefabrykatów. Koordynacja w zakresie technologii produkcji, sprężania i montażu ma kluczowe znaczenie dla powodzenia inwestycji. Brak tej współpracy może prowadzić do opóźnień lub konieczności zmian projektowych.
Warto również pamiętać, że nie każda konstrukcja uzasadnia zastosowanie strunobetonu. Przy mniejszych rozpiętościach lub niestandardowej geometrii inne technologie mogą okazać się bardziej racjonalne ekonomicznie.
Dlatego dźwigary strunobetonowe powinny być zawsze świadomym wyborem projektowym, poprzedzonym analizą techniczną i porównaniem wariantów.
W J-PROJECT analizujemy zastosowanie dźwigarów strunobetonowych w odniesieniu do całej konstrukcji obiektu, porównując je z innymi technologiami i dobierając rozwiązanie realnie najlepsze dla danej inwestycji.
4. Projektowanie dźwigarów strunobetonowych – na co zwrócić uwagę
Projektowanie dźwigarów strunobetonowych wymaga znacznie większej precyzji niż w przypadku klasycznych elementów żelbetowych. Już na etapie koncepcji konstrukcji konieczne jest uwzględnienie zarówno technologii sprężania, jak i docelowego sposobu użytkowania obiektu. Kluczowe znaczenie ma tu analiza statyczna, właściwy dobór schematu oraz koordynacja z pozostałymi elementami konstrukcji. Błędy popełnione na wczesnym etapie są trudne do skorygowania na dalszych etapach realizacji. Dlatego projektowanie dźwigarów strunobetonowych powinno być prowadzone w sposób kompleksowy i świadomy.
4.1. Schemat statyczny i obciążenia
Pierwszym i kluczowym etapem projektowania dźwigarów strunobetonowych jest właściwe przyjęcie schematu statycznego. Od tej decyzji zależy przebieg sił wewnętrznych oraz sposób pracy elementu w czasie użytkowania. Już na tym etapie należy uwzględnić wszystkie istotne obciążenia stałe i zmienne.
Szczególne znaczenie mają obciążenia technologiczne oraz instalacyjne, które często pojawiają się dopiero po etapie koncepcji. W halach przemysłowych mogą to być suwnice, instalacje podwieszane lub dodatkowe obciążenia dachowe. Ich nieuwzględnienie prowadzi do błędnych założeń projektowych.
Projektowanie dźwigarów strunobetonowych odbywa się w oparciu o eurokody, które określają zasady sprawdzania nośności i użytkowalności elementów sprężonych. Oprócz klasycznych stanów granicznych konieczna jest również analiza etapów sprężania oraz strat sprężenia w czasie.
W praktyce niezbędna jest również analiza MES, pozwalająca dokładnie odwzorować pracę dźwigara oraz wpływ sprężenia na cały układ konstrukcyjny. Modele numeryczne umożliwiają ocenę ugięć, rozkładu naprężeń oraz rezerw nośności. Dzięki temu możliwe jest bezpieczne i racjonalne kształtowanie przekrojów.
Właściwie przeprowadzona analiza pozwala zoptymalizować konstrukcję i uniknąć nadmiernych zapasów materiałowych, które często pojawiają się przy uproszczonych obliczeniach.
4.2. Współpraca z innymi elementami konstrukcji
Dźwigary strunobetonowe nigdy nie funkcjonują jako elementy samodzielne. Ich praca jest ściśle związana z pozostałymi elementami konstrukcji obiektu. Szczególne znaczenie ma współpraca ze słupami, fundamentami oraz układem stężeń.
Już na etapie projektu należy przewidzieć sposób przekazywania sił z dźwigara na podpory. Dotyczy to zarówno obciążeń pionowych, jak i poziomych. Niewłaściwe rozwiązania podporowe mogą prowadzić do niekontrolowanych koncentracji naprężeń.
Istotna jest również współpraca dźwigarów z konstrukcją dachu i obudową. Ograniczenie ugięć ma bezpośredni wpływ na trwałość pokrycia dachowego oraz poprawną pracę instalacji. Dlatego projektowanie dźwigarów strunobetonowych powinno uwzględniać cały układ przestrzenny obiektu.
Coraz częściej w tym celu wykorzystywane są narzędzia BIM, które umożliwiają koordynację międzybranżową oraz wczesne wykrywanie kolizji. Modelowanie 3D pozwala lepiej kontrolować geometrię i zależności pomiędzy elementami.
Takie podejście minimalizuje ryzyko błędów wykonawczych i usprawnia proces realizacji inwestycji.
4.3. Dźwigary strunobetonowe – projekt z J-PROJECT
W J-PROJECT projektowanie dźwigarów strunobetonowych traktujemy jako proces wymagający pełnej kontroli nad każdym etapem obliczeń. Z tego powodu zdecydowaliśmy się opracować własny program do projektowania dźwigarów sprężonych, napisany w języku Python. Narzędzie to powstało w odpowiedzi na realne potrzeby projektowe, których nie spełniały dostępne rozwiązania rynkowe.
Program pozwala nam przeprowadzać szczegółową analizę sprężania, strat sprężenia oraz stanów granicznych zgodnie z eurokodami. Umożliwia również szybkie porównywanie wariantów oraz optymalizację przekrojów pod konkretne warunki obciążenia. Dzięki temu możemy precyzyjnie dopasować rozwiązanie do danej inwestycji.
Autorskie narzędzie obliczeniowe jest zintegrowane z naszym doświadczeniem oraz potrzebami, jakich w naszym odczuciu brakowało w innych narzędziach. Pozwala to zachować spójność pomiędzy obliczeniami a modelem konstrukcji. Efektem jest projekt, który jest nie tylko poprawny obliczeniowo, ale również realnie wykonalny.
Jeżeli rozważasz zastosowanie dźwigarów strunobetonowych w swojej inwestycji, w J-PROJECT oferujemy kompleksowe projektowanie – od analizy koncepcji, przez obliczenia, aż po koordynację z prefabrykacją i montażem.
5. Dźwigary strunobetonowe a inne rozwiązania konstrukcyjne
Wybór technologii konstrukcyjnej zawsze powinien wynikać z analizy konkretnego obiektu, a nie z przyzwyczajeń lub schematów. Dźwigary strunobetonowe są jednym z możliwych rozwiązań, obok konstrukcji stalowych oraz klasycznego żelbetu. Każda z tych technologii ma swoje mocne i słabsze strony. Kluczowe znaczenie ma dopasowanie rozwiązania do rozpiętości, obciążeń, funkcji obiektu oraz warunków realizacyjnych.
5.1. Porównanie ze stalą
Konstrukcja stalowa jest często pierwszym wyborem przy dużych rozpiętościach hal. Wynika to głównie z korzystnego stosunku masy własnej do nośności. Elementy stalowe są stosunkowo lekkie, co ogranicza obciążenia fundamentów. Dodatkowym atutem jest szybki montaż, szczególnie w przypadku prefabrykowanych układów ramowych.
W wielu przypadkach konstrukcja stalowa pozwala na elastyczne kształtowanie geometrii obiektu. Łatwo jest dostosować rozpiętości, wysokości czy układ podpór do potrzeb technologicznych. Stal dobrze sprawdza się tam, gdzie przewidywane są przyszłe rozbudowy lub zmiany funkcji obiektu.
W porównaniu do stali dźwigary strunobetonowe oferują znacznie większą sztywność konstrukcji. Ograniczenie ugięć ma istotne znaczenie w obiektach, gdzie ważna jest trwałość obudowy, posadzek i instalacji. Mniejsze ugięcia przekładają się bezpośrednio na stabilniejszą pracę całego obiektu. W praktyce wpływa to również na komfort jego eksploatacji.
Istotną różnicą pomiędzy tymi technologiami jest odporność ogniowa. Dźwigary strunobetonowe często spełniają wymagania pożarowe bez konieczności stosowania dodatkowych zabezpieczeń. Beton sprężony zapewnia naturalną ochronę przed wysoką temperaturą. W przypadku konstrukcji stalowych zabezpieczenia ogniochronne są zazwyczaj niezbędne i mają istotny wpływ na koszt oraz harmonogram realizacji.
Z drugiej strony konstrukcja stalowa daje większą swobodę w zakresie późniejszych modyfikacji i rozbudowy. Elementy stalowe są łatwiejsze do wzmacniania, nadbudowy lub lokalnej przebudowy. Zmiany te można często wprowadzać bez ingerencji w całą konstrukcję.
Dźwigary strunobetonowe wymagają natomiast większej precyzji już na etapie projektu. Układ sprężenia i geometria elementu muszą być dokładnie określone przed produkcją prefabrykatów. Późniejsze zmiany są ograniczone lub całkowicie niemożliwe.
Kosztowo porównanie obu technologii zależy od wielu czynników. Istotne są ceny materiałów, zakres zabezpieczeń przeciwpożarowych oraz organizacja montażu na budowie. Wpływ ma również dostępność prefabrykatów i sprzętu montażowego. Dlatego nie ma jednej, uniwersalnej odpowiedzi, które rozwiązanie jest „lepsze” — każdorazowo wymaga to indywidualnej analizy.

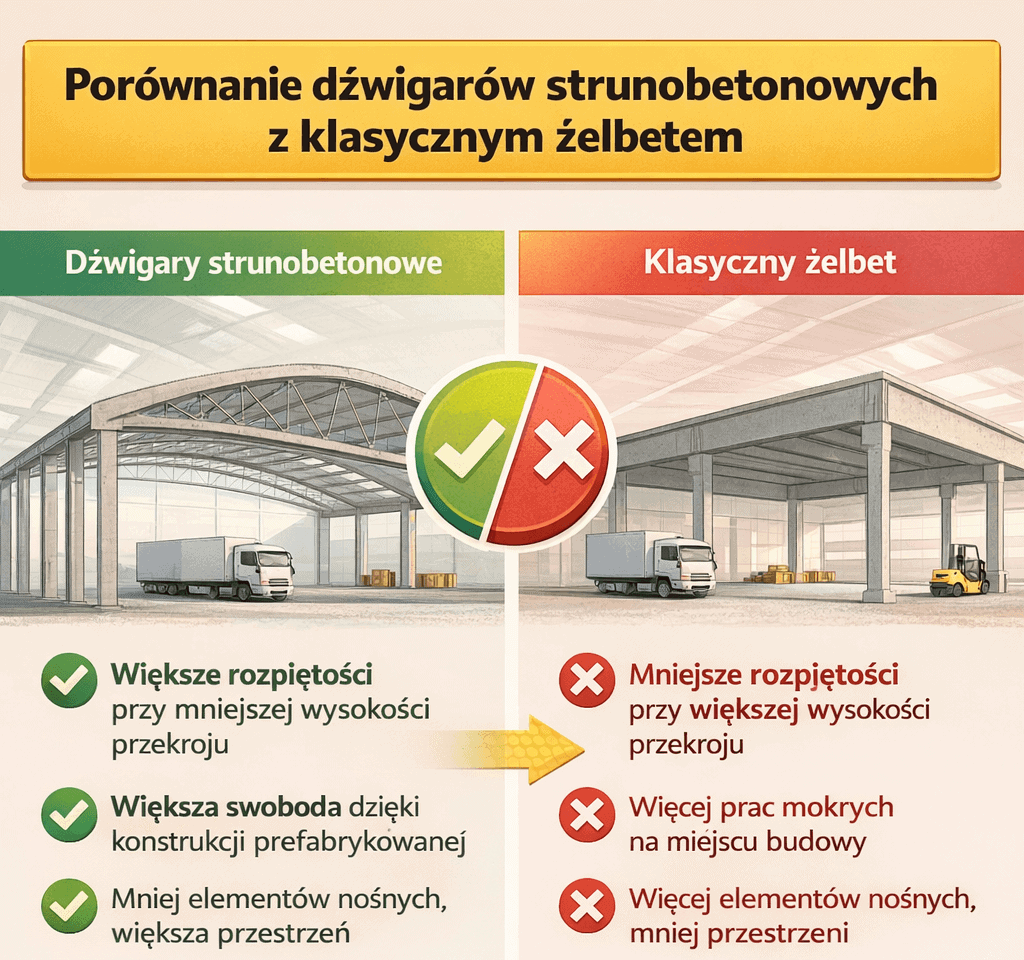

5.2. Porównanie z klasycznym żelbetem
Klasyczny żelbet jest rozwiązaniem powszechnie znanym i szeroko stosowanym w budownictwie. Jego główną zaletą jest prostota technologii oraz duża dostępność wykonawców. Technologia ta jest dobrze rozpoznana zarówno przez projektantów, jak i wykonawców. W wielu obiektach o mniejszych rozpiętościach sprawdza się bardzo dobrze i pozwala na sprawną realizację inwestycji.
Dodatkowym atutem klasycznego żelbetu jest możliwość prowadzenia robót bez konieczności stosowania prefabrykatów. Betonowanie na mokro daje większą elastyczność w dostosowaniu się do warunków placu budowy. Ma to znaczenie zwłaszcza przy obiektach o nieregularnej geometrii lub etapowanej realizacji.
W porównaniu do klasycznego żelbetu dźwigary strunobetonowe pozwalają na uzyskanie znacznie większych rozpiętości przy mniejszej wysokości przekroju. Sprężanie umożliwia bardziej efektywne wykorzystanie materiału oraz ograniczenie zarysowania. Dzięki temu możliwe jest projektowanie lżejszych i smuklejszych konstrukcji.
Różnice widoczne są również w ugięciach długotrwałych. W konstrukcjach żelbetowych przy dużych rozpiętościach ugięcia mogą stanowić istotny problem eksploatacyjny. W praktyce prowadzi to do trudności z utrzymaniem geometrii obudowy i instalacji. Dźwigary strunobetonowe pozwalają znacznie lepiej kontrolować to zjawisko.
Z drugiej strony klasyczny żelbet daje większą elastyczność na etapie realizacji. Zmiany projektowe są łatwiejsze do wprowadzenia niż w przypadku prefabrykatów sprężonych. Dotyczy to zarówno korekt geometrii, jak i lokalnych wzmocnień elementów.
Dźwigary strunobetonowe wymagają natomiast bardzo dobrego przygotowania projektu przed rozpoczęciem produkcji. Wszelkie zmiany wprowadzone po wykonaniu prefabrykatów są trudne lub niemożliwe do realizacji. Wymusza to dokładną analizę obciążeń oraz ścisłą koordynację projektową.
W praktyce wybór pomiędzy tymi technologiami powinien wynikać z analizy rozpiętości, obciążeń oraz organizacji budowy. Istotne znaczenie mają również wymagania eksploatacyjne i harmonogram realizacji. Ostateczna decyzja powinna być efektem świadomego wyboru technologii, a nie jedynie jej dostępności.
6. Podsumowanie: kiedy warto stosować dźwigary strunobetonowe
Dźwigary strunobetonowe są szczególnie uzasadnionym rozwiązaniem tam, gdzie kluczowe znaczenie mają duże rozpiętości i ograniczenie liczby podpór. Sprawdzają się w obiektach, w których liczy się swobodna przestrzeń użytkowa oraz możliwość elastycznego kształtowania technologii.
Ich zastosowanie pozwala skutecznie kontrolować ugięcia i zarysowanie, co ma bezpośredni wpływ na trwałość konstrukcji. Istotnym argumentem jest również wysoka odporność ogniowa, często osiągana bez konieczności stosowania dodatkowych zabezpieczeń.
Dźwigary strunobetonowe najlepiej wpisują się w obiekty o powtarzalnym układzie konstrukcyjnym i racjonalnej geometrii. Największe korzyści przynoszą w halach magazynowych i przemysłowych o średnich oraz dużych rozpiętościach.
W porównaniu z klasycznym żelbetem umożliwiają bardziej efektywne wykorzystanie materiału. W zestawieniu ze stalą oferują większą sztywność i stabilność w trakcie eksploatacji.
Jednocześnie nie są rozwiązaniem uniwersalnym. Wymagają świadomego projektowania, dobrej koordynacji z prefabrykacją oraz odpowiedniego zaplanowania montażu.
Dlatego decyzja o zastosowaniu dźwigarów strunobetonowych powinna zawsze wynikać z analizy technicznej, a nie z samej popularności technologii. Dobrze zaprojektowane dźwigary strunobetonowe potrafią jednak realnie podnieść jakość i trwałość całego obiektu.
