Badania gruntu pod halę – praktyczny przewodnik inwestora

Badania gruntu pod halę nie są formalnością, którą warto zostawić na czas po zamknięciu koncepcji konstrukcji. Wyniki rozpoznania podłoża wpływają na sposób posadowienia, wymiary fundamentów, ocenę osiadań, organizację robót ziemnych, a czasem również na opłacalność przyjętego układu konstrukcyjnego. Jeżeli projektant otrzyma zbyt mało danych albo dostanie je dopiero po wykonaniu obliczeń, część wcześniejszych założeń może wymagać zmiany.

Nie oznacza to, że każda działka potrzebuje takiego samego programu rozpoznania. Nie istnieje jedna właściwa liczba odwiertów, uniwersalny rozstaw punktów ani głębokość odpowiednia dla wszystkich obiektów. Hala magazynowa o regularnej siatce słupów, obiekt produkcyjny z ciężkimi urządzeniami oraz hala z suwnicami mogą stawiać podłożu zupełnie inne wymagania. Znaczenie mają również lokalne warunki gruntowe, woda gruntowa, ukształtowanie działki, historia jej użytkowania i planowane obiekty towarzyszące.

Dobrze zaplanowane badania gruntu pod halę powinny odpowiadać na pytania potrzebne do podjęcia konkretnych decyzji projektowych. Jakie warstwy występują w podłożu? Czy są jednorodne na całym obrysie inwestycji? Jak mogą reagować na obciążenia od słupów, ścian, posadzki i urządzeń? Czy występują grunty wymagające dodatkowej analizy, wymiany albo wzmocnienia? Jakie są warunki wodne i czy mogą wpływać na wykopy lub fundamenty?

Moment zlecenia prac również ma znaczenie. Wstępne rozpoznanie może wspierać wybór działki i koncepcję, ale właściwy program powinien uwzględniać przynajmniej obrys hali, jej funkcję, orientacyjny układ nośny oraz istotne obciążenia. Warto więc połączyć ten krok z przygotowaniem projektu hali stalowej i całym harmonogramem opisanym w przewodniku po etapach budowy hali.

Zamawiając badania gruntu pod halę, inwestor powinien ponadto wiedzieć, jakiego opracowania oczekuje. Opinia geotechniczna, dokumentacja badań podłoża gruntowego, projekt geotechniczny i dokumentacja geologiczno-inżynierska nie są nazwami tego samego dokumentu. Ich wymagany zakres zależy od kategorii geotechnicznej, warunków gruntowych oraz charakteru inwestycji. Poniżej wyjaśniamy, jak uporządkować te kwestie i jakie informacje przekazać geotechnikowi oraz konstruktorowi, aby badania gruntu pod halę rzeczywiście pomogły zaprojektować fundamenty.

Badania gruntu pod halę – dlaczego trzeba zaplanować je przed fundamentami

W praktyce badania gruntu pod halę są procesem rozpoznania budowy podłoża, jego właściwości oraz warunków wodnych na potrzeby konkretnej inwestycji. Nie chodzi wyłącznie o wykonanie otworów i zapisanie nazw napotkanych gruntów. Wyniki muszą zostać odniesione do projektowanego obiektu: jego geometrii, obciążeń, poziomu posadowienia i przewidywanej współpracy fundamentów z podłożem.

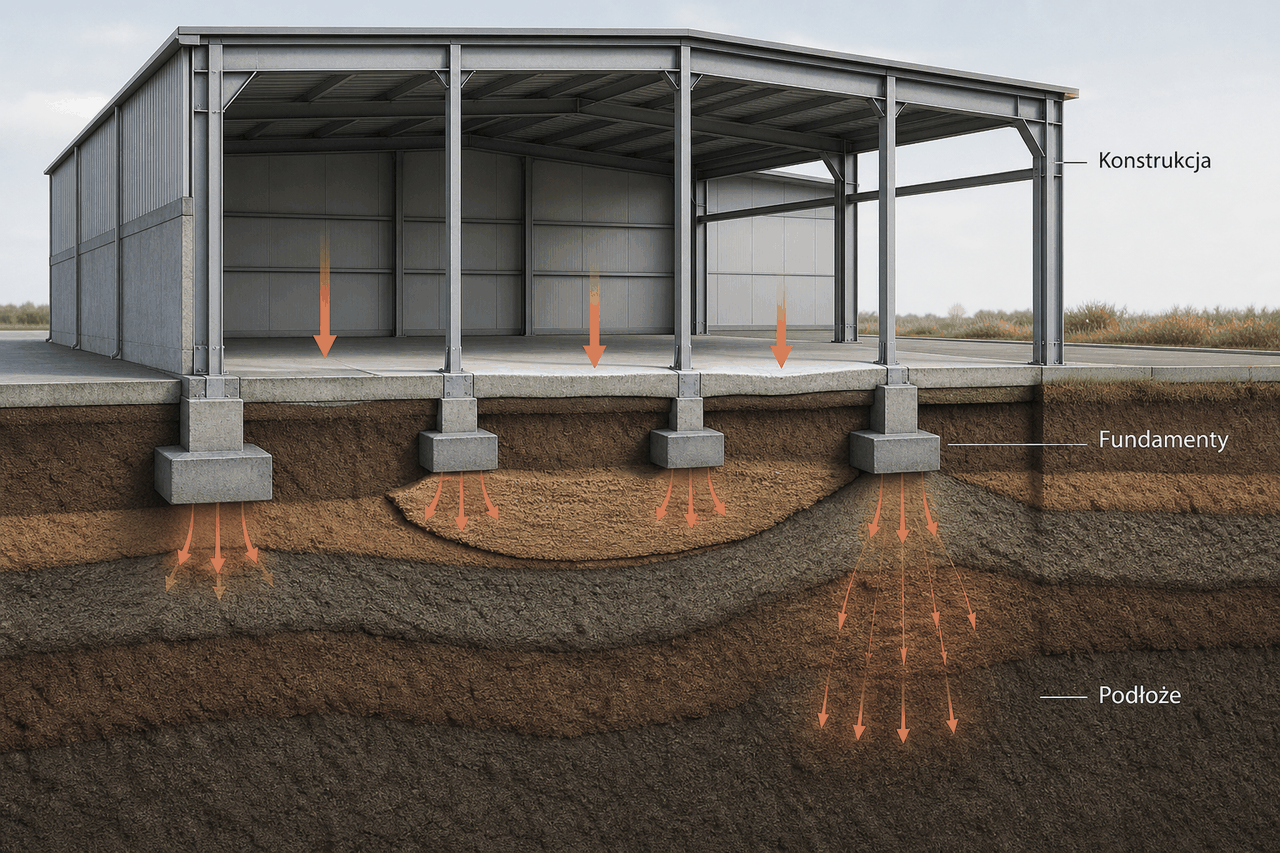

Zależność jest prosta, choć jej analiza może być złożona. Konstrukcja hali przekazuje obciążenia na fundamenty, a fundamenty przekazują je na podłoże. Grunt odpowiada na to obciążenie określonymi przemieszczeniami i oporem. Dlatego sposób posadowienia nie powinien być ustalany bez informacji o warstwach znajdujących się pod obiektem. Dotyczy to zarówno fundamentów pod słupy, jak i ścian, doków, urządzeń, zbiorników czy innych elementów związanych z halą.

Określenie „lekka hala stalowa” może być w tym kontekście mylące. Niewielka masa obudowy i konstrukcji dachu nie przesądza o małych fundamentach. W stopach słupów mogą występować obciążenia pionowe, siły poziome i momenty, a ich wartości zależą między innymi od geometrii ram, rozpiętości, stężeń, oddziaływań środowiskowych oraz wyposażenia technologicznego. Osobnym zagadnieniem jest posadzka, która może pracować na gruncie i przenosić obciążenia od regałów, ruchu wewnętrznego albo maszyn.

Nie tylko nośność podłoża

Inwestorzy często pytają przede wszystkim, czy grunt „utrzyma halę”. Tymczasem ocena podłoża nie kończy się na nośności. Projektant musi rozważyć również możliwość osiadań i ich zróżnicowania, stateczność przyjętego rozwiązania, zachowanie wykopów, wpływ wody oraz reakcję podłoża w przewidywanym okresie pracy obiektu. Badania gruntu pod halę mają dostarczyć danych potrzebnych do takiej analizy, ale same nie zastępują projektu fundamentów i obliczeń konstrukcyjnych.

Szczególnie ważne są różnice warunków w obrębie działki. Jeżeli część hali znajdzie się na gruntach o innych właściwościach niż pozostała część, konsekwencją mogą być nierównomierne przemieszczenia. Podobne znaczenie mają lokalne nasypy, dawne wykopy, pozostałości wcześniejszej zabudowy lub obszary, na których w przeszłości prowadzono roboty ziemne. Nie każdy taki przypadek prowadzi do problemów, ale powinien zostać zauważony i oceniony.

Mapy i dane archiwalne pomagają, ale nie rozwiązują zadania

Materiały archiwalne, mapy i dokumentacje z sąsiednich inwestycji mogą być wartościowe podczas planowania prac. Pozwalają wstępnie rozpoznać możliwą budowę geologiczną, historię terenu albo problemy, których warto szukać. Nie powinny jednak być automatycznie traktowane jako zamiennik rozpoznania wykonanego dla konkretnej hali. Nawet na stosunkowo niewielkim terenie układ warstw i warunki wodne mogą się zmieniać.

Z tego powodu badania gruntu pod halę warto rozpatrywać etapowo. Na wczesnym etapie koncepcji można zebrać materiały i wykonać rozpoznanie wspierające ocenę działki. Gdy znane są obrys, poziom posadzki, siatka słupów oraz przewidywane obciążenia, program można dopasować do stref istotnych dla konstrukcji. Jeśli później zmieni się technologia, pojawi się suwnica, ciężkie urządzenie albo dodatkowa część obiektu, trzeba sprawdzić, czy wcześniejszy zakres pozostaje wystarczający.

Dlaczego fundamentów nie warto wymiarować „na zapas”

Brak danych nie zawsze prowadzi do widocznego błędu na etapie obliczeń. Może natomiast skłaniać do przyjmowania ostrożniejszych założeń albo pozostawiać ryzyka, które ujawnią się dopiero podczas robót. Powiększanie fundamentów bez rozpoznania podłoża także nie jest uniwersalnym rozwiązaniem. Większy fundament zmienia sposób przekazywania obciążeń, ale nie usuwa automatycznie problemu słabych lub niejednorodnych warstw.

Zasady ustalania geotechnicznych warunków posadowienia wynikają z rozporządzenia z 25 kwietnia 2012 r.. Z kolei Prawo budowlane wiąże rozwiązania konstrukcyjne i wyniki obliczeń z projektem technicznym oraz przewiduje, zależnie od potrzeb, uwzględnienie odpowiedniej dokumentacji dotyczącej podłoża. Pokazuje to, że dokumentacja gruntowa jest elementem procesu projektowego, a nie załącznikiem zamawianym dopiero po zaprojektowaniu fundamentów.

Więcej o zależności między układem obiektu a jego posadowieniem można przeczytać w artykułach o projekcie hali magazynowej oraz o tym, co warto ustalić przed budową hali stalowej. Jeżeli inwestycja jest na etapie koncepcji, warto skoordynować badania gruntu pod halę z konstruktorem, zanim zamknięte zostaną siatka słupów i podstawowe założenia fundamentów.

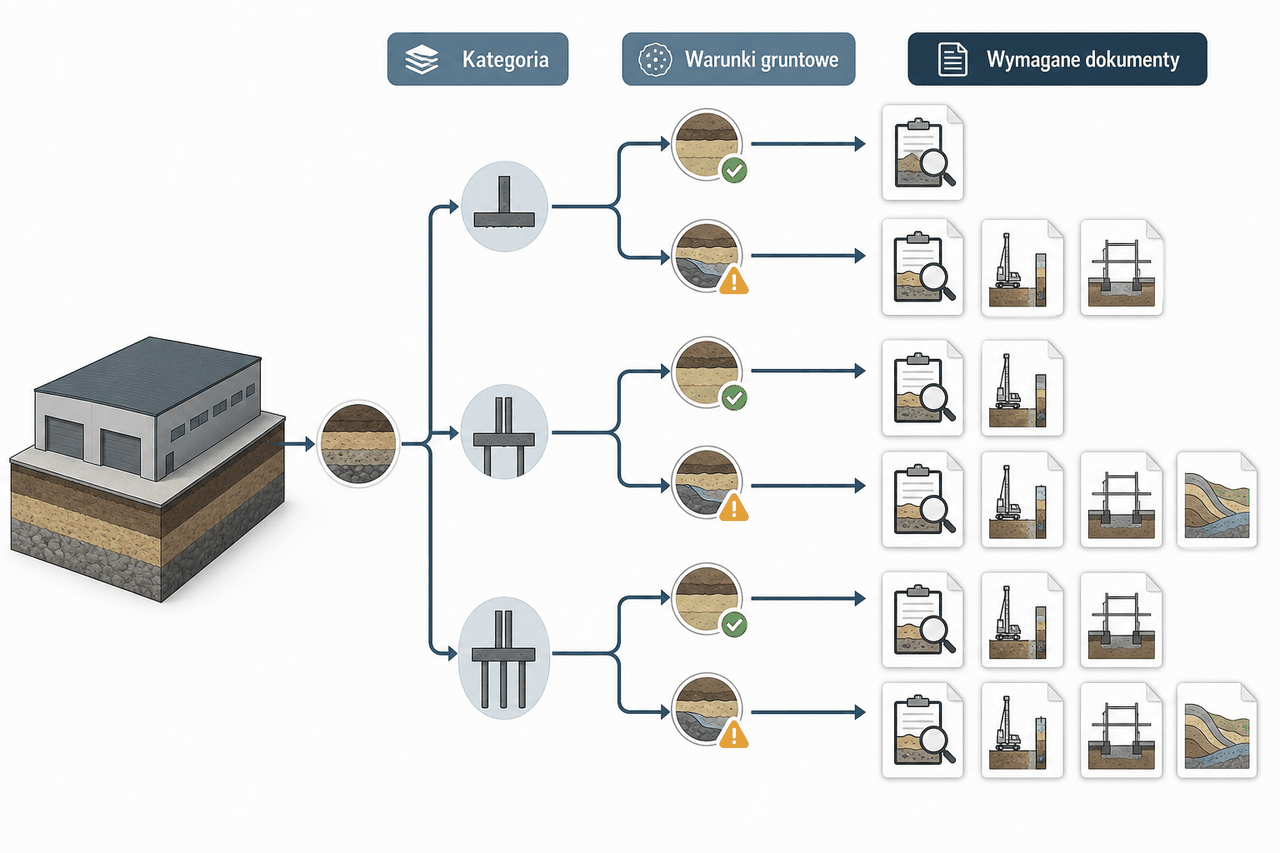

Jakie dokumenty geotechniczne mogą być potrzebne przy budowie hali

Jednym z najczęstszych źródeł nieporozumień jest zamawianie „geologii pod halę” bez określenia, jaki dokument ma powstać i czemu będzie służyć. Takie potoczne sformułowanie nie rozróżnia prac geotechnicznych od dokumentacji geologiczno-inżynierskiej. Tymczasem przepisy wskazują konkretne formy przedstawiania geotechnicznych warunków posadowienia, a ich zakres nie jest identyczny dla każdej inwestycji.

Badania gruntu pod halę są pracami prowadzącymi do rozpoznania podłoża, natomiast ich wyniki powinny zostać przedstawione i zinterpretowane w odpowiednim opracowaniu. Sam zestaw kart otworów lub wyników sondowań może nie odpowiadać na pytania projektanta. Konstruktor potrzebuje wniosków, parametrów i zaleceń odnoszących się do planowanego obiektu oraz przewidywanego sposobu posadowienia.

Opinia geotechniczna

Opinię geotechniczną opracowuje się dla obiektów wszystkich kategorii geotechnicznych. Służy ona określeniu przydatności gruntów do celów budowlanych i wskazuje kategorię geotechniczną obiektu. Jest więc podstawowym opracowaniem, ale jej istnienie nie oznacza, że przy każdym obiekcie będzie dokumentem wystarczającym.

Kategoria geotechniczna nie wynika automatycznie z nazwy „hala”. Nie można założyć, że wszystkie hale stalowe należą do jednej kategorii tylko dlatego, że mają podobną funkcję albo technologię konstrukcji. Przy ustalaniu kategorii uwzględnia się warunki gruntowe oraz charakter i stopień skomplikowania konstrukcji. Znaczenie mają więc zarówno cechy terenu, jak i sam obiekt, jego oddziaływania oraz konsekwencje ewentualnej awarii.

W praktyce opinia powinna bazować na informacjach adekwatnych do danego zadania. Jeżeli badania gruntu pod halę zamówiono bez rzutu obiektu, danych o jego funkcji i istotnych obciążeniach, osoba przygotowująca opracowanie może nie mieć podstaw do odniesienia wniosków do wszystkich stref inwestycji.

Dokumentacja badań podłoża gruntowego i projekt geotechniczny

Zgodnie z zasadami określonymi w rozporządzeniu z 25 kwietnia 2012 r. dla obiektów drugiej i trzeciej kategorii geotechnicznej, oprócz opinii geotechnicznej, wymagane są dokumentacja badań podłoża gruntowego oraz projekt geotechniczny. Dokumentów tych nie należy traktować jako dwóch nazw tego samego opracowania.

Dokumentacja badań podłoża porządkuje rozpoznanie i wyniki prac wykonanych dla inwestycji. Powinna umożliwiać wykorzystanie danych w projektowaniu. Projekt geotechniczny odnosi natomiast rozpoznane warunki do projektowanego posadowienia i zagadnień związanych ze współpracą obiektu z podłożem. Szczegółowy zakres powinien odpowiadać danemu zadaniu, a nie gotowemu szablonowi stosowanemu bez względu na wielkość i konstrukcję hali.

To rozróżnienie ma praktyczne znaczenie. Konstruktor opracowujący projekt fundamentów hali stalowej potrzebuje danych umożliwiających przyjęcie modelu podłoża i sprawdzenie projektowanego rozwiązania. Jednocześnie szczegóły połączenia słupów z fundamentami, zbrojenie i geometria elementów należą już do projektu konstrukcji, a nie do samej dokumentacji rozpoznania gruntu. Więcej o granicy tych zakresów opisuje artykuł o fundamentach pod konstrukcję stalową.

Dokumentacja geologiczno-inżynierska

Dokumentacja geologiczno-inżynierska jest odrębnym opracowaniem. Jest dodatkowo wymagana dla obiektów trzeciej kategorii geotechnicznej oraz obiektów drugiej kategorii posadawianych w złożonych warunkach gruntowych. Nie należy więc żądać jej automatycznie dla każdej hali, ale nie wolno też pomijać jej tam, gdzie wynika z ustalonej kategorii i warunków.

Zakres oraz formę tej dokumentacji określa rozporządzenie dotyczące dokumentacji geologiczno-inżynierskiej. Opracowanie sporządzane na potrzeby posadowienia uwzględnia między innymi budowę geologiczną, zakres wykonanych badań terenowych i laboratoryjnych, warunki gruntowe oraz informacje dotyczące wód podziemnych. Relację między dokumentacją geotechniczną a geologiczno-inżynierską praktycznie wyjaśniają również materiały Państwowego Instytutu Geologicznego–PIB.

Warunki proste, złożone i skomplikowane

Rozporządzenie rozróżnia proste, złożone i skomplikowane warunki gruntowe. Klasyfikacja powinna wynikać z rzeczywistego rozpoznania i katalogu cech wskazanych w przepisach. W uproszczeniu warunki proste oznaczają sytuację, w której budowa podłoża i warunki wodne nie tworzą istotnych komplikacji dla typowego posadowienia. Warunki złożone wiążą się z występowaniem okoliczności utrudniających ocenę lub posadowienie. Warunki skomplikowane dotyczą sytuacji wymagających szczególnie zaawansowanego rozpoznania i analizy. Nie powinno się jednak ustalać tej klasyfikacji wyłącznie na podstawie oględzin działki albo potocznej opinii, że teren „wygląda dobrze”.

Tabela porządkuje wymagania wskazane w rozporządzeniu, ale nie zastępuje indywidualnego ustalenia kategorii. Badania gruntu pod halę i wynikające z nich opracowania należy też dopasować do etapu inwestycji. Materiał wystarczający do koncepcji nie zawsze będzie kompletną podstawą projektu technicznego, którego rolę szerzej opisujemy w artykule projekt techniczny konstrukcji.

Przy bardziej rozbudowanych obiektach warto przed rozpoczęciem obliczeń sprawdzić spójność zakresów: czy dokumentacja obejmuje całą inwestycję, czy przyjęta kategoria jest jasno wskazana i czy projektant otrzyma dane potrzebne do posadowienia. Taka weryfikacja może być częścią koordynacji projektu konstrukcyjnego hali. Nie chodzi o mnożenie dokumentów, lecz o zamówienie tych opracowań, które odpowiadają rzeczywistym warunkom i wymaganiom projektu.

Jak ustalić zakres badań podłoża pod konkretną halę

Najczęstsze pytanie inwestora brzmi: ile odwiertów trzeba wykonać i na jaką głębokość? Bez danych o obiekcie oraz terenie uczciwa odpowiedź nie może sprowadzać się do jednej liczby. Zakres rozpoznania zależy od konstrukcji, kategorii geotechnicznej, warunków gruntowych, przewidywanego sposobu posadowienia oraz celu danego etapu prac.

Gotowy pakiet obejmujący z góry przyjętą liczbę punktów może być atrakcyjny ze względu na prostą wycenę, ale nie daje pewności, że obejmie strefy istotne dla projektu. Badania gruntu pod halę powinny powstawać na podstawie programu odpowiadającego obrysowi i charakterowi inwestycji. Program może być korygowany, jeżeli w czasie prac ujawnią się warunki wymagające dalszego rozpoznania.

Dane o projektowanym obiekcie

Przed przygotowaniem programu warto przekazać co najmniej aktualną mapę lub plan terenu, obrys hali, jej funkcję, orientacyjny poziom posadzki oraz informacje o planowanej konstrukcji. Jeżeli znana jest siatka słupów, należy ją udostępnić. Punkty przekazywania największych obciążeń mają istotne znaczenie dla planowania rozpoznania.

Zakres danych powinien uwzględniać elementy, które mogą zachowywać się inaczej niż zasadnicza część hali. Należą do nich w szczególności podpiwniczenia, doki, rampy, zbiorniki, fundamenty pod urządzenia, masywne konstrukcje wsporcze i obiekty towarzyszące. Jeżeli przewidziano suwnice lub ciężką technologię, trzeba wskazać ich lokalizację oraz przekazać dostępne informacje o oddziaływaniach. Nie należy zakładać, że ogólne rozpoznanie środka działki automatycznie wystarczy również dla wszystkich tych elementów.

Istotny jest też planowany sposób użytkowania posadzki. Posadzka na gruncie i fundamenty słupów nie są tym samym elementem konstrukcyjnym, ale oba rozwiązania zależą od zachowania podłoża. Regały wysokiego składowania, intensywny ruch, ciężkie maszyny lub lokalne strefy technologiczne mogą wymagać osobnego uwzględnienia w programie.

• lokalizacja i aktualny obrys hali,
• funkcja budynku i przewidywane etapy rozbudowy,
• siatka słupów oraz podstawowy układ nośny,
• orientacyjne obciążenia lub reakcje, jeżeli są już dostępne,
• poziom posadzki, zagłębienie obiektu i planowane wykopy,
• suwnice, urządzenia, zbiorniki, doki i rampy,
• drogi, place, wiaty i inne elementy objęte inwestycją.

Właśnie dlatego wcześniejsze zaangażowanie projektanta konstrukcji stalowych ułatwia przygotowanie sensownego zapytania. Konstruktor nie zastępuje geotechnika, ale może wskazać strefy obciążeń i informacje potrzebne później do obliczeń.

Rozpoznanie działki i jej historii

Program nie powinien bazować wyłącznie na rzucie nowej hali. Znaczenie ma ukształtowanie terenu, występowanie skarp i obniżeń, ślady dawnych wykopów, nasypy oraz pozostałości wcześniejszej zabudowy. Warto zebrać dostępne dokumentacje archiwalne, informacje o prowadzonych robotach ziemnych i materiały z sąsiednich inwestycji. Są one pomocne przy formułowaniu hipotez, które następnie trzeba zweryfikować dla projektowanego obiektu.

Jeżeli działka była wcześniej zabudowana, badania gruntu pod halę powinny uwzględniać możliwość lokalnego naruszenia podłoża. Dawne piwnice, zasypane wykopy, fundamenty lub instalacje mogą powodować, że sytuacja w jednym fragmencie obrysu różni się od pozostałej części. Podobnie działka wyglądająca na płaską może zawierać warstwy nasypowe o zmiennym składzie i miąższości.

Należy też sprawdzić dostęp do punktów badawczych. Ogrodzenie, utwardzone place, istniejące budynki, sieci podziemne albo czynny zakład mogą ograniczać możliwość ustawienia sprzętu. Nie oznacza to, że istotne obszary wolno pominąć. Może być jednak konieczna zmiana organizacji prac, dobór innej metody albo przesunięcie punktu w sposób, który nadal pozwoli osiągnąć cel rozpoznania.

Dobór metod do pytania projektowego

Wiercenia, sondowania terenowe, pobieranie próbek, badania laboratoryjne i obserwacje wód gruntowych są narzędziami, z których dobiera się zestaw odpowiedni do zadania. Nie każda metoda jest obowiązkowa w każdej inwestycji, a samo zwiększenie liczby jednego rodzaju badań nie musi zastępować informacji uzyskiwanych inną metodą.

Wiercenia pozwalają rozpoznać układ warstw i pobierać próbki w zakresie wynikającym z przyjętej techniki. Sondowania dostarczają informacji o zachowaniu podłoża w profilu i pomagają ocenić zmienność warunków. Badania laboratoryjne służą określeniu właściwości próbek istotnych dla projektowania. Obserwacje wody mogą być potrzebne, gdy jej poziom i zmienność wpływają na posadowienie, wykopy lub etap realizacji. O tym, które narzędzia zastosować, powinna decydować osoba przygotowująca program w odniesieniu do celu i warunków zadania.

Najlepsze pytanie nie brzmi: „ile odwiertów kupić?”, lecz: „jakie dane są potrzebne, aby bezpiecznie ocenić posadowienie całej inwestycji?”.

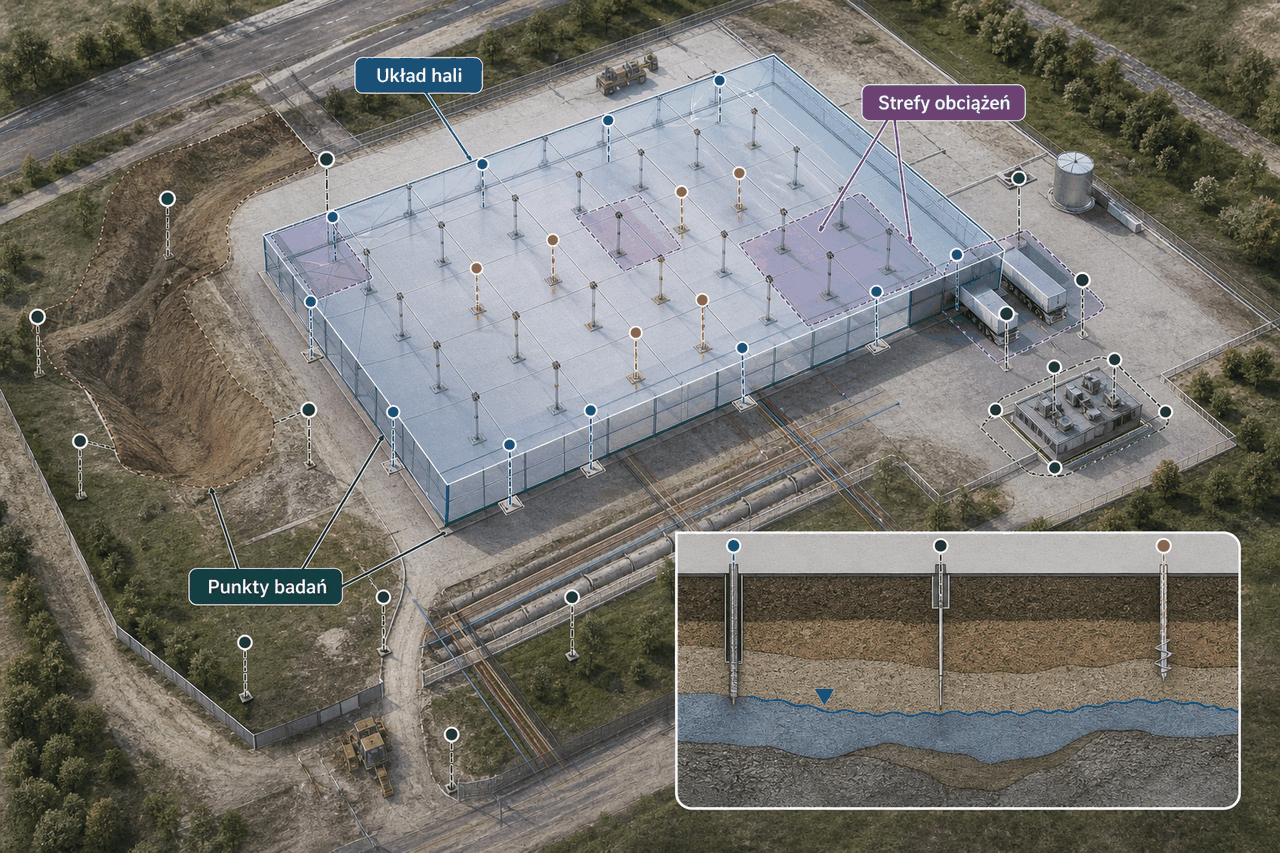

Punkty badawcze powinny obejmować strefę oddziaływania planowanych fundamentów i miejsca ważne dla konstrukcji. Ich rozmieszczenie nie musi być mechaniczną siatką. Inaczej można podejść do regularnej hali bez dodatkowych obciążeń, a inaczej do obiektu ze skupionymi reakcjami, częścią wysoką, maszynami lub możliwością posadowienia głębokiego. Głębokość również wynika z przewidywanego zasięgu oddziaływania fundamentów, budowy podłoża i celu rozpoznania, a nie z jednej wartości przypisanej wszystkim halom.

Koordynacja geotechnika i konstruktora

Badania gruntu pod halę przynoszą największą wartość, gdy osoba rozpoznająca podłoże wie, jakie rozwiązania rozważa konstruktor. Na początku nie zawsze jest znany ostateczny typ fundamentów, ale można wskazać przewidywane poziomy, zakres obciążeń i potencjalne warianty. Przy dużych obciążeniach skupionych albo podejrzeniu, że posadowienie bezpośrednie może być problematyczne, uzgodnienie programu przed wyjazdem w teren ogranicza ryzyko zebrania danych, których później nie da się w pełni wykorzystać.

Dobra koordynacja jest częścią szerszego procesu, jakim jest projektowanie konstrukcji stalowych. Wymaga wymiany informacji między architektem, konstruktorem, geotechnikiem, technologią i osobami odpowiedzialnymi za zagospodarowanie terenu. Rolę takiej koordynacji warto jasno ustalić przy wyborze biura projektowego.

Kiedy potrzebne jest uzupełnienie rozpoznania

Zakres wystarczający na etapie oceny działki może nie wystarczyć do ostatecznego projektu fundamentów. Nie oznacza to automatycznie, że pierwsze prace wykonano źle. Na wczesnym etapie inwestor może nie znać jeszcze siatki słupów, obciążeń urządzeń albo poziomu posadowienia. Ważne jest natomiast, aby cel pierwszego etapu był jasno zapisany i żeby dokumentacja nie była później przedstawiana jako pełna podstawa projektu, jeżeli nią nie jest.

Aktualność zakresu trzeba ponownie ocenić po zmianie obrysu, układu słupów, poziomu hali, technologii, obciążeń, lokalizacji doków albo sposobu posadowienia. Uzupełnienie może być potrzebne również wtedy, gdy w czasie robót odsłonięte zostaną warunki niezgodne z przyjętym rozpoznaniem. Badania gruntu pod halę ograniczają niepewność, ale nie są gwarancją wykrycia każdej lokalnej przeszkody znajdującej się pomiędzy punktami.

Warto na końcu przeprowadzić kontrolę kompletności: czy zakres obejmuje całą inwestycję, czy metody odpowiadają stawianym pytaniom, czy uwzględniono warunki wodne oraz czy wnioski są przydatne projektantowi. Taka kontrola pomaga ograniczyć błędy projektowe wynikające z niespójnych założeń.

Jak wyniki badań gruntu wpływają na fundamenty, koszt i ryzyko inwestycji

Dokumentacja podłoża staje się naprawdę użyteczna dopiero wtedy, gdy jej wyniki zostaną przełożone na model obliczeniowy i decyzje projektowe. Projektant nie dobiera fundamentów na podstawie samej nazwy gruntu. Potrzebuje informacji o układzie warstw, ich właściwościach, warunkach wodnych i zmienności w obrębie inwestycji. Na tej podstawie można analizować nośność, osiadania, stateczność oraz współpracę fundamentów z podłożem.

Badania gruntu pod halę nie wskazują automatycznie jednego rozwiązania. Ten sam zestaw warunków może prowadzić do rozważenia kilku wariantów zależnie od obciążeń, geometrii obiektu, technologii robót i ograniczeń działki. Rolą projektu jest porównanie rozwiązań i wybranie takiego, które spełnia wymagania bezpieczeństwa oraz użytkowania, a jednocześnie jest racjonalne wykonawczo.

Możliwe konsekwencje dla fundamentów

Wyniki rozpoznania mogą wpłynąć na wymiary i poziom posadowienia fundamentów, ich wzajemne powiązanie lub podział na strefy. Mogą też wskazać potrzebę rozważenia wymiany albo wzmocnienia podłoża. W innych warunkach analizowane może być odwodnienie na czas robót lub posadowienie głębokie. Nie są to jednak rozwiązania, które należy wybierać na podstawie ogólnego opisu działki. Każde wymaga osobnej oceny projektowej.

Jeżeli warstwy o korzystnych właściwościach zalegają nierównomiernie, zwiększenie powierzchni stopy nie zawsze rozwiąże problem zróżnicowanych przemieszczeń. Z kolei nadmiernie ostrożne założenia mogą prowadzić do większych fundamentów i większego zużycia materiałów, niż wynikałoby z dobrze rozpoznanego podłoża. Badania gruntu pod halę mogą zatem zarówno ujawnić konieczność dodatkowych robót, jak i ograniczyć potrzebę opierania projektu na konserwatywnych domysłach. Nie należy jednak obiecywać, że każde badanie przyniesie bezpośrednią oszczędność.

Rozwiązania fundamentów trzeba analizować razem z konstrukcją nadziemia. Zmiana sztywności ramy, rozstawu słupów, sposobu przekazywania sił poziomych czy układu stężeń może zmienić reakcje fundamentowe. Z kolei ograniczenia podłoża mogą przemawiać za korektą konstrukcji. Właśnie na tym polega racjonalna optymalizacja konstrukcji stalowych: nie na odchudzaniu jednego elementu w oderwaniu od reszty, lecz na porównaniu wpływu decyzji na cały obiekt.

Woda gruntowa a projekt i wykonawstwo

Informacje o wodzie gruntowej mogą wpływać na organizację wykopów, sposób ich zabezpieczenia, potrzebę odwodnienia oraz rozwiązania chroniące konstrukcję. Znaczenie ma nie tylko poziom zaobserwowany w dniu prac terenowych, ale również możliwość jego zmian. Zakres obserwacji powinien wynikać z charakteru zadania i przewidywanego wpływu wody na obiekt.

Jeżeli wykopy mają sięgać w strefę oddziaływania wody, wykonawca może potrzebować odpowiednio zaprojektowanej organizacji robót. Odwodnienie również nie jest neutralnym zabiegiem i powinno być analizowane z uwzględnieniem otoczenia. Konkretnego sposobu działania nie da się poprawnie wskazać bez danych o podłożu, sąsiednich obiektach i przyjętej technologii.

Wpływ na budżet inwestycji

Warunki gruntowe mogą wpływać na ilość betonu i zbrojenia, zakres robót ziemnych, potrzebę przygotowania lub wzmocnienia podłoża, odwodnienie, transport gruntu oraz organizację budowy. Są więc jedną ze składowych budżetu, obok geometrii hali, konstrukcji, obudowy, instalacji i technologii. Szersze omówienie zależności kosztowych zawiera artykuł o koszcie konstrukcji stalowej.

Nie da się jednak podać uniwersalnej ceny badań gruntu pod halę ani prostego przelicznika, ile pozwolą zaoszczędzić. Koszt prac zależy od programu, lokalizacji, dostępności terenu, metod i wymaganych opracowań. Oszczędność również nie jest gwarantowana. W niekorzystnych warunkach dokumentacja może ujawnić konieczność zwiększenia nakładów, ale daje możliwość uwzględnienia ich przed rozpoczęciem budowy i porównania wariantów.

Niekorzystny wynik nie oznacza automatycznie rezygnacji z działki. Czasami wystarczy zmiana poziomu posadowienia albo organizacji robót. W innym przypadku sensowne może być porównanie wariantów wzmocnienia, konstrukcji i zagospodarowania terenu. Decyzję należy podejmować na podstawie kosztu całego rozwiązania, a nie tylko ceny pojedynczej stopy fundamentowej. Zbyt wąskie patrzenie na cenę projektu może prowadzić do efektów opisanych w artykule dlaczego tańszy projekt hali może kosztować więcej.

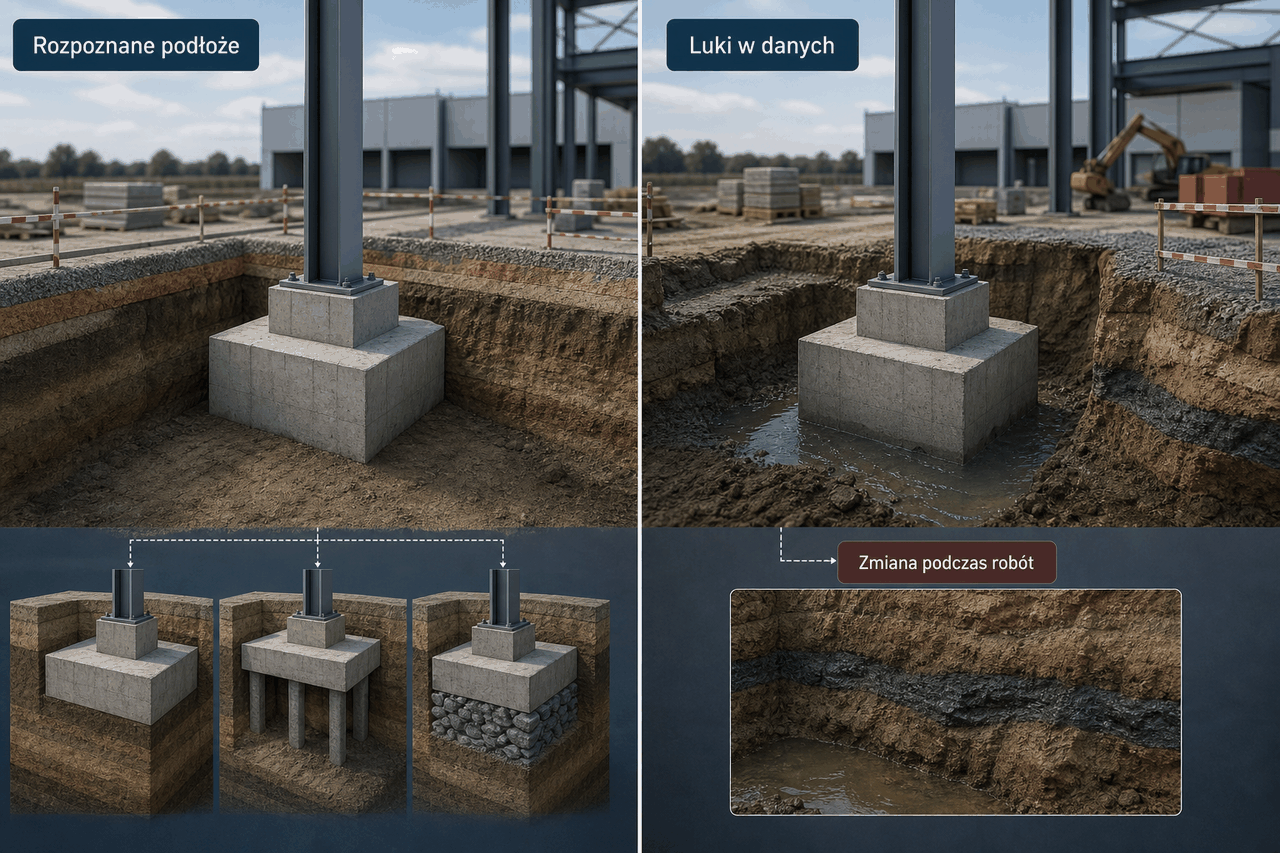

Jakie ryzyka ogranicza dobre rozpoznanie

Zbyt mały zakres rozpoznania może prowadzić do przyjęcia założeń niedopasowanych do części obiektu, potrzeby zmian podczas robót albo nadmiernie zachowawczych rozwiązań. Może też utrudnić wycenę wykonawczą, ponieważ istotne prace pozostają niewidoczne do czasu rozpoczęcia wykopów. Dobrze zaplanowane badania gruntu pod halę zmniejszają tę niepewność, ale nie eliminują wszystkich możliwych niespodzianek.

Rozpoznanie jest punktowe i zawsze stanowi model rzeczywistego podłoża. Między punktami mogą występować lokalne zmiany lub przeszkody. Dlatego wnioski dokumentacji trzeba łączyć z obserwacją warunków odsłanianych podczas robót. Jeśli sytuacja na budowie różni się od założeń, należy ją zgłosić i ocenić przed kontynuacją prac, zamiast dopasowywać wykonanie do nieaktualnego rozwiązania.

Checklista dokumentacji dla inwestora

• Czy rozpoznanie obejmuje cały obrys hali i istotne obiekty towarzyszące?
• Czy uwzględniono strefy dużych obciążeń, doki, urządzenia i planowane wykopy?
• Czy opisano warunki wodne w zakresie odpowiednim dla inwestycji?
• Czy dokumentacja zawiera parametry i informacje potrzebne konstruktorowi?
• Czy wnioski odnoszą się do przewidywanego sposobu posadowienia?
• Czy wskazano ograniczenia rozpoznania oraz sytuacje wymagające uzupełnienia?
• Czy kategoria geotechniczna i wymagane opracowania są jednoznacznie określone?

Wyniki warto analizować wraz z wariantami fundamentów, zamiast automatycznie przyjmować pierwsze rozwiązanie. Pozwala to ocenić konsekwencje dla konstrukcji, robót ziemnych i harmonogramu. Takie podejście wpisuje się w projektowanie konstrukcji stalowych z uwzględnieniem kosztu całej inwestycji, a nie wyłącznie masy stali. Jeżeli dokumentacja podłoża jest już gotowa, można przekazać ją konstruktorowi do wspólnego sprawdzenia założeń posadowienia.

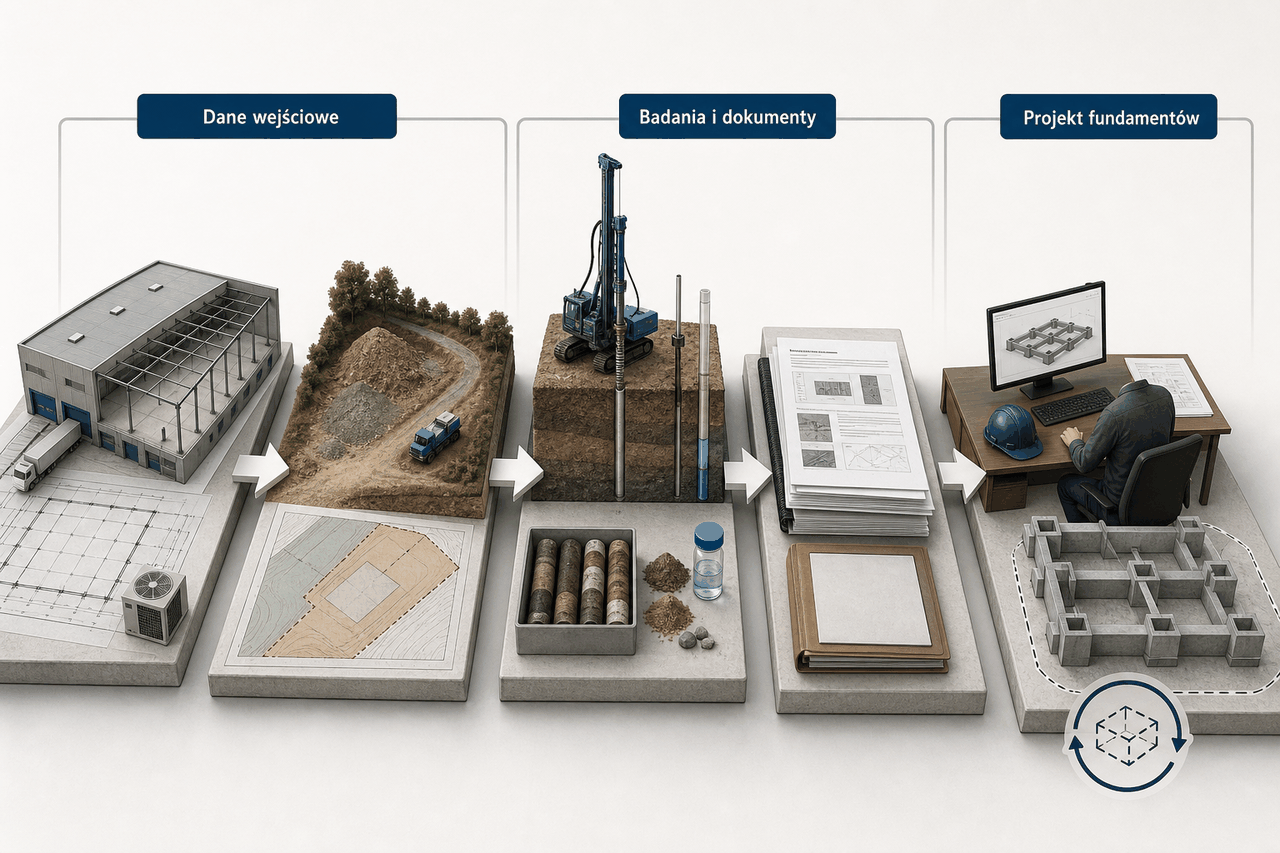

Podsumowanie: co zamówić i przekazać przed projektowaniem fundamentów hali

Dobrze przygotowane badania gruntu pod halę zaczynają się od zebrania danych o inwestycji, a nie od wyboru najtańszego pakietu odwiertów. Geotechnik powinien znać lokalizację i obrys obiektu, jego funkcję, poziom posadzki, podstawowy układ konstrukcyjny, siatkę słupów oraz strefy istotnych obciążeń. Trzeba także wskazać suwnice, urządzenia, doki, zbiorniki, rampy, podpiwniczenia i obiekty towarzyszące, jeżeli są przewidziane.

Następnie należy uzgodnić program rozpoznania odpowiedni do etapu inwestycji. Nie ma jednej prawidłowej liczby punktów ani głębokości dla wszystkich hal. Program powinien uwzględniać przewidywaną strefę oddziaływania fundamentów, zmienność terenu, warunki wodne, historię działki i dostęp do miejsc badań. Metody terenowe i laboratoryjne dobiera się do pytań, na które dokumentacja ma odpowiedzieć.

1. Zbierz dane o obiekcie – obrys, funkcję, układ nośny, poziomy i obciążenia.
2. Przekaż informacje o działce – archiwalne opracowania, historię zabudowy, nasypy, skarpy i ograniczenia dostępu.
3. Uzgodnij cel oraz program prac – osobno dla koncepcji albo ostatecznego projektu, jeżeli zakresy się różnią.
4. Dopilnuj właściwych opracowań – opinii geotechnicznej oraz dokumentów wymaganych dla ustalonej kategorii i warunków gruntowych.
5. Przekaż pełne wyniki konstruktorowi przed ostatecznym wymiarowaniem fundamentów.
6. Zweryfikuj aktualność danych po istotnej zmianie geometrii, technologii, obciążeń lub sposobu posadowienia.

Opinia geotechniczna jest sporządzana dla wszystkich kategorii. Dla drugiej i trzeciej kategorii dochodzą dokumentacja badań podłoża gruntowego oraz projekt geotechniczny. Dokumentacja geologiczno-inżynierska jest dodatkowo wymagana dla trzeciej kategorii oraz drugiej kategorii w złożonych warunkach gruntowych. Kategoria nie wynika wyłącznie z tego, że projektowany obiekt jest halą.

Przed podpisaniem zlecenia na badania gruntu pod halę warto zadać wykonawcy kilka konkretnych pytań:

• Jaki jest cel i zakres planowanych prac?
• Na podstawie jakich danych o hali opracowano program?
• Jakie opracowania zostaną przekazane po zakończeniu prac?
• Czy zakres obejmuje całą halę oraz obiekty towarzyszące?
• Czy wyniki dostarczą danych potrzebnych do projektu fundamentów?
• Jak należy postąpić, jeżeli podczas prac zostaną rozpoznane inne warunki niż przewidywano?

Najważniejsze jest zachowanie właściwej kolejności. Najpierw rozpoznaje się potrzeby obiektu i podłoże, następnie dobiera rozwiązanie posadowienia, a dopiero później ostatecznie wymiaruje fundamenty. Badania gruntu pod halę nie zastępują obliczeń konstruktora, podobnie jak projekt konstrukcji nie zastępuje opinii geotechnicznej.

Jeżeli przygotowujesz inwestycję, możesz sprawdzić zakres oferty projektowej J-PROJECT. W celu omówienia koncepcji hali i posiadanej dokumentacji podłoża skorzystaj z formularza na stronie kontaktowej. Przesłanie rzutu, podstawowych danych technologicznych i dostępnych opracowań ułatwi określenie informacji potrzebnych do rozpoczęcia projektu konstrukcji. Artykuł ma charakter praktycznego przewodnika i nie zastępuje indywidualnej opinii geotechnicznej ani analizy projektowej konkretnego obiektu.
