Badania elementów konstrukcji budowlanych – praktyczny przewodnik

Badania elementów konstrukcji budowlanych są potrzebne wtedy, gdy decyzji o dalszym użytkowaniu, przebudowie albo naprawie obiektu nie da się bezpiecznie oprzeć wyłącznie na archiwalnym projekcie i pobieżnych oględzinach. Mogą pomóc ustalić rzeczywistą geometrię elementów, rozpoznać materiał, zlokalizować zbrojenie, ocenić charakter uszkodzeń lub obserwować zmiany zachodzące w czasie. Nie są jednak celem samym w sobie. Nawet bardzo precyzyjny pomiar będzie miał ograniczoną wartość, jeżeli nie wiadomo, na jakie pytanie techniczne ma odpowiedzieć.

W praktyce diagnostyka często zaczyna się od konkretnego problemu: nowych rys, nadmiernych odkształceń, korozji, przecieku, uszkodzenia po zdarzeniu albo planowanej zmiany sposobu użytkowania. Innym razem impulsem jest zamiar wykonania otworu, montażu antresoli, suwnicy, podwieszonej instalacji czy cięższego wyposażenia technologicznego. W takich sytuacjach badania elementów konstrukcji budowlanych powinny zostać powiązane z analizą dokumentacji, inwentaryzacją, oceną układu nośnego i – gdy jest to potrzebne – obliczeniami konstrukcyjnymi.

Warto od razu oddzielić kilka pojęć. Oględziny pokazują dostępny stan obiektu i widoczne objawy. Pomiary dostarczają danych liczbowych. Badania materiałowe pomagają rozpoznać właściwości lub nieciągłości materiału. Monitoring pokazuje, czy oraz jak szybko dany parametr zmienia się w czasie. Analiza obliczeniowa służy natomiast do oceny pracy konstrukcji przy przyjętych warunkach i oddziaływaniach. Te działania mogą się uzupełniać, ale nie powinny być automatycznie uznawane za zamienne.

Ten przewodnik wyjaśnia, kiedy zleca się badania elementów konstrukcji budowlanych, jak dobiera się metody, jak wygląda rozsądny program diagnostyczny oraz w jaki sposób wyniki można wykorzystać podczas przygotowania naprawy, wzmocnienia lub przebudowy. Najważniejsza zasada jest prosta: końcowym produktem nie powinien być zbiór atrakcyjnych wykresów i skanów, lecz uzasadniona decyzja techniczna wraz z jasno opisanymi ograniczeniami.

Badania elementów konstrukcji budowlanych – czym są i kiedy się je wykonuje?

Badania elementów konstrukcji budowlanych są częścią szerszego procesu diagnostycznego. Ich zadaniem jest pozyskanie informacji, których nie można wiarygodnie uzyskać z samej dokumentacji, rozmowy z użytkownikiem lub obserwacji dostępnych powierzchni. Zakres może dotyczyć pojedynczego połączenia, belki, słupa albo fragmentu stropu, ale może również obejmować większy układ: ramę hali, system stężeń, konstrukcję dachu, fundamenty czy elementy kilku kondygnacji.

Nie oznacza to, że każdy niepokojący ślad wymaga od razu rozbudowanej kampanii pomiarowej. Diagnostyka powinna rozwijać się od informacji ogólnych do szczegółowych. Najpierw trzeba zrozumieć obiekt, jego historię i problem, a dopiero potem wskazać miejsca oraz metody badań. Taka kolejność ogranicza ryzyko zbierania dużej ilości danych, które nie pomagają w podjęciu decyzji.

Objaw nie jest jeszcze rozpoznaniem przyczyny

Rysa na ścianie lub stropie może mieć różne znaczenie zależnie od miejsca, kierunku, zasięgu, czasu powstania i konstrukcyjnej funkcji elementu. Odkształcenie belki trzeba odnieść między innymi do jej geometrii, warunków podparcia, połączeń oraz rzeczywistych obciążeń. Korozja widoczna na powierzchni elementu stalowego nie mówi jeszcze wszystkiego o zasięgu ubytku ani o stanie miejsc trudno dostępnych.

Dlatego badania elementów konstrukcji budowlanych nie powinny służyć do potwierdzania z góry przyjętej tezy. Ich program ma umożliwić rozróżnienie prawdopodobnych przyczyn i sprawdzenie, czy obserwowane zjawisko jest lokalne, czy wiąże się z pracą większej części układu. Pomocne jest zestawienie wyników z analizą konstrukcji budowlanej, ponieważ pojedynczy element niemal zawsze przekazuje oddziaływania dalej – do podpór, sąsiednich elementów, stężeń i fundamentów.

Typowe sytuacje, w których potrzebne są badania

Do najczęstszych przesłanek należą:

• widoczne pęknięcia, zarysowania, rozwarstwienia lub lokalne uszkodzenia materiału;
• odkształcenia, przemieszczenia, drgania albo zmiana geometrii elementów;
• korozja stali, zawilgocenie, przecieki lub oznaki degradacji drewna i muru;
• uszkodzenia powstałe wskutek awarii, uderzenia, pożaru, zalania lub innych zdarzeń;
• rozbieżności między dokumentacją a stanem rzeczywistym;
• brak wiarygodnej dokumentacji materiałowej i wykonawczej;
• planowane zwiększenie obciążeń lub zmiana sposobu użytkowania;
• przygotowanie naprawy, wzmocnienia, rozbudowy albo przebudowy.

Badania mogą być szczególnie istotne przy ingerencji w istniejącą halę. Wykonanie bramy, usunięcie słupa, przecięcie stężenia czy zmiana konstrukcji dachu wpływa nie tylko na fragment bezpośrednio objęty robotami. Więcej o zależnościach między lokalną zmianą i całym układem wyjaśnia przewodnik dotyczący przebudowy hali stalowej.

Podobny problem pojawia się przy montażu dodatkowego wyposażenia. Projekt antresoli stalowej wymaga ustalenia nowych obciążeń i sposobu ich przekazania. Trzeba sprawdzić nie tylko belki antresoli, lecz także istniejące podpory, fundamenty, połączenia i możliwy wpływ na stateczność przestrzenną obiektu. Jeżeli planowana jest suwnica albo instalacja technologiczna, znaczenie mogą mieć również oddziaływania związane z pracą urządzenia i sposób zamocowania go do istniejącej konstrukcji.

Badanie, kontrola okresowa, ocena i ekspertyza to nie synonimy

Badania techniczne nie powinny być utożsamiane z ustawową kontrolą okresową. Prawo budowlane określa obowiązki właściciela lub zarządcy związane z utrzymaniem i bezpiecznym użytkowaniem obiektu, wskazuje zakres kontroli okresowych oraz przewiduje możliwość żądania ekspertyzy przez organ nadzoru budowlanego. Informacje praktyczne o kontrolach rocznych i pięcioletnich publikuje również Główny Urząd Nadzoru Budowlanego.

Kontrola okresowa ma określony cel i zakres, a jej protokół powinien zawierać między innymi ustalenia oraz zalecenia. Nie oznacza to jednak, że każda kontrola jest pełną diagnostyką materiałową albo ekspertyzą konstrukcyjną. Zakres oceny stanu technicznego może być dostosowany do konkretnego problemu, natomiast ekspertyza jest w praktyce zwykle opracowaniem bardziej pogłębionym. O wartości dokumentu decydują jednak przede wszystkim jego rzeczywisty zakres, wykorzystane dane, przeprowadzone analizy oraz jasno przedstawione ograniczenia i wnioski. Nazwa dokumentu nie powinna zastępować opisu jego rzeczywistego zakresu.

Badania elementów konstrukcji budowlanych mogą zasilać każde z tych działań, ale same nie zastępują kwalifikowanej oceny. Wynik pomiaru trzeba zinterpretować w odniesieniu do materiału, funkcji elementu, schematu statycznego i warunków użytkowania.

Najpierw pytanie techniczne, potem metoda

Dobrze postawione pytanie może brzmieć: czy istniejąca belka może przejąć dodatkowe obciążenie, czy rysa jest aktywna, gdzie rzeczywiście przebiega zbrojenie, czy odchylenie słupa zmienia się w czasie albo jaki zakres uszkodzeń należy uwzględnić w projekcie naprawy. Dopiero na tej podstawie wybiera się miejsca pomiarów i sposób weryfikacji wyników.

Jeżeli problem dotyczy zachowania całego układu, warto uwzględnić również analizę stateczności konstrukcji. Lokalnie poprawny element może bowiem współpracować ze stężeniami, podporami i połączeniami, których stan decyduje o bezpieczeństwie większej części obiektu.

Przed wprowadzeniem nowych obciążeń albo wykonaniem otworu w układzie nośnym warto skonsultować założenia konstrukcyjne. Wczesne rozpoznanie potrzebnych danych ułatwia oddzielenie pomiarów koniecznych od tych, które nie wpłyną na projektową decyzję.

Właściwie zaplanowane badania elementów konstrukcji budowlanych odpowiadają więc na konkretny problem. Nie polegają na użyciu wszystkich dostępnych urządzeń, lecz na wyborze takiego zestawu informacji, który pozwoli ograniczyć istotne niepewności.

Jakie metody badań stosuje się w diagnostyce konstrukcji?

Nie istnieje jedna metoda dobra dla każdego materiału, elementu i problemu. Inaczej rozpoznaje się beton oraz układ zbrojenia, inaczej ubytki w stali, stan muru, wilgotność drewna czy przemieszczenia całej konstrukcji. Z tego powodu badania elementów konstrukcji budowlanych należy dobierać do oczekiwanej informacji, a nie do samej dostępności aparatury.

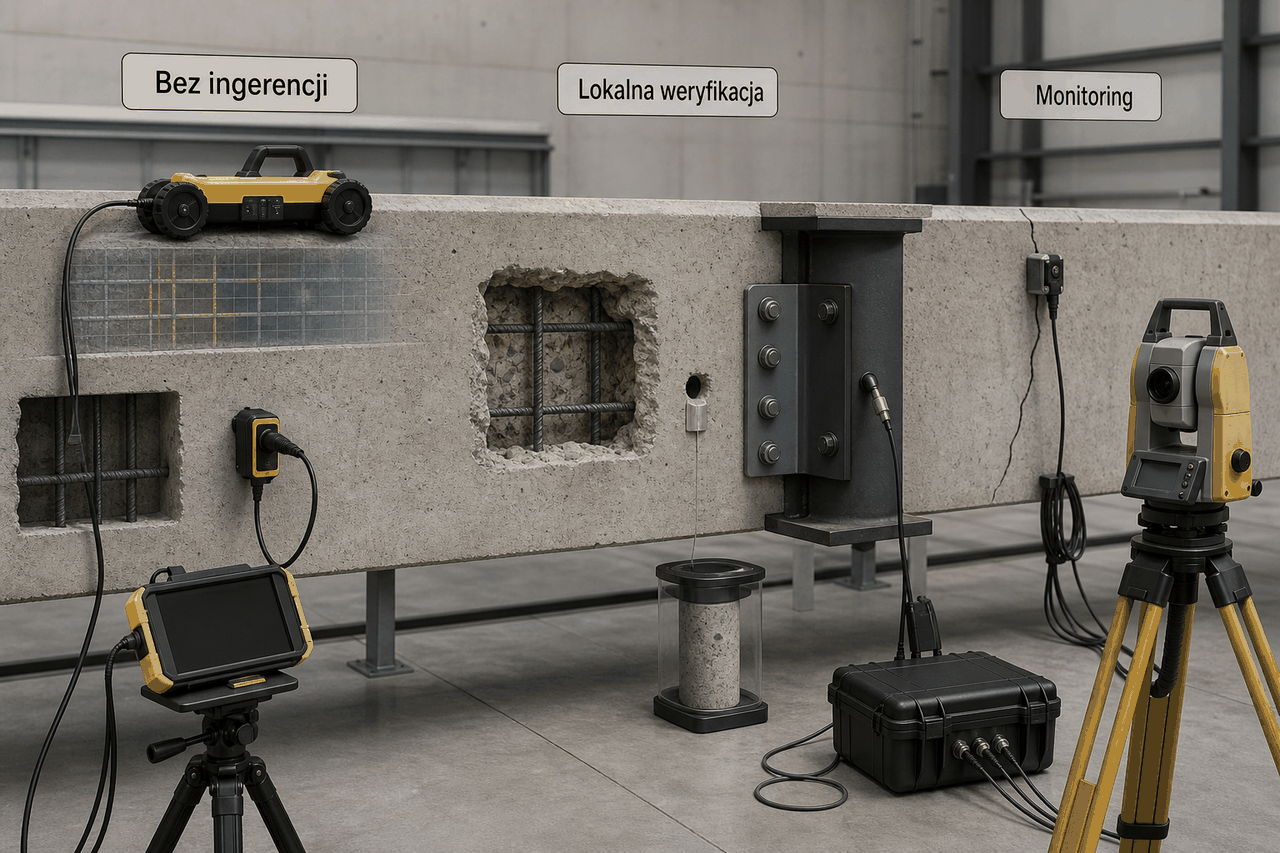

Praktyczny podział obejmuje metody nieniszczące, półniszczące i niszczące, a także pomiary geometrii oraz monitoring. Podział nie mówi automatycznie, która metoda jest dokładniejsza lub bardziej wartościowa. Wskazuje przede wszystkim stopień ingerencji w obiekt i sposób pozyskania danych.

Badania nieniszczące

Metody nieniszczące mają umożliwić rozpoznanie wybranych cech elementu bez pobierania dużych próbek i bez istotnego naruszania jego ciągłości. Mogą być używane do lokalizacji zbrojenia, poszukiwania nieciągłości, porównywania obszarów o odmiennych właściwościach, rozpoznawania zawilgocenia lub tworzenia przestrzennego zapisu geometrii.

Przykładami są metody ultradźwiękowe, radiograficzne, termowizja oraz skaning trójwymiarowy. Ich rzeczywista przydatność zależy od badanego materiału, grubości elementu, dostępu do jego powierzchni, warunków otoczenia i rodzaju poszukiwanej nieprawidłowości. Zakres badań laboratoryjnych oraz in-situ, w tym metody nieniszczące, półniszczące i niszczące, przedstawia między innymi Laboratorium Diagnostyki Konstrukcji Budowlanych AGH.

Wynik metody pośredniej nie jest automatycznie wynikiem obliczeniowym. Kolorowa mapa z termowizji może pokazywać różnicę temperatur, ale wyjaśnienie jej przyczyny wymaga znajomości warunków pomiaru i budowy przegrody. Skan może pomóc odtworzyć geometrię, lecz sam nie rozstrzyga o nośności. Sygnał ultradźwiękowy wymaga interpretacji oraz odniesienia do materiału, a niekiedy także porównania z innymi pomiarami.

W przypadku żelbetu istotne może być równoczesne ustalenie geometrii elementu, położenia zbrojenia, stanu powierzchni i parametrów potrzebnych do analizy. Samo zlokalizowanie prętów nie zastąpi rozpoznania sposobu pracy elementu. Kontekst projektowy opisuje artykuł o projekcie konstrukcji żelbetowej.

Badania półniszczące i niszczące

Metody półniszczące wiążą się z lokalną ingerencją, natomiast badania niszczące mogą wymagać pobrania próbek i sprawdzenia ich w warunkach laboratoryjnych. Takie podejście bywa potrzebne, gdy cechy istotnej dla oceny nie można wystarczająco wiarygodnie określić wyłącznie metodą pośrednią.

Pobranie próbki nie powinno być przypadkowe. Trzeba ocenić, czy wybrane miejsce jest reprezentatywne, czy nie znajduje się w szczególnie wrażliwej strefie oraz jak zostanie naprawiona lokalna ingerencja. Pojedynczy wynik opisuje konkretną próbkę, a nie automatycznie cały strop, słup lub obiekt. Z kolei zbyt szerokie pobieranie próbek bez planu może niepotrzebnie naruszać konstrukcję i nadal nie rozwiązać postawionego problemu.

Dlatego badania elementów konstrukcji budowlanych często łączą metody o różnym stopniu ingerencji. Rozpoznanie nieniszczące może służyć do wskazania obszarów wymagających dokładniejszej weryfikacji, a wyniki badań lokalnych mogą pomagać w interpretacji większej liczby pomiarów pośrednich.

Pomiary geometrii i pracy konstrukcji

Inwentaryzacja geometryczna służy ustaleniu tego, co rzeczywiście wykonano i jak konstrukcja wygląda obecnie. Może obejmować przekroje, rozpiętości, położenie podpór, odchylenia, deformacje, wzajemne usytuowanie elementów oraz geometrię połączeń. Jest szczególnie ważna, gdy dokumentacja nie istnieje, jest niepełna albo nie odzwierciedla późniejszych zmian.

Pomiary pracy konstrukcji mogą dotyczyć między innymi przemieszczeń, ugięć, odchylenia od pionu, rozwartości rys oraz zmian tych wielkości w czasie. W obiektach stalowych trzeba interpretować je w kontekście sztywności elementów i całego układu. Na zachowanie belek może wpływać zagadnienie zwichrzenia, a przy elementach ściskanych znaczenie ma mechanizm wyboczenia słupa. Sam pomiar geometrii nie zastępuje analizy tych zjawisk, ale może dostarczyć danych o stanie rzeczywistym.

Monitoring okresowy i ciągły

Pojedynczy pomiar pokazuje stan w danej chwili. Jeżeli najważniejsze pytanie brzmi, czy zmiana postępuje, potrzebny może być monitoring. Pomiary mogą być wykonywane okresowo albo rejestrowane w sposób ciągły – zależnie od dynamiki zjawiska, ryzyka, dostępności i celu obserwacji.

Monitoring bywa przydatny przy aktywnych rysach, przemieszczeniach, drganiach, kolejnych etapach robót lub zmianach obciążenia. Może również służyć do sprawdzenia zachowania konstrukcji po naprawie. Nie powinien jednak stawać się sposobem na bezterminowe odkładanie decyzji. Już w programie obserwacji trzeba określić, jakie zmiany mają znaczenie i kto będzie interpretował dane.

Możliwość łączenia diagnostyki różnych materiałów, analizy deformacji i pęknięć, monitoringu oraz modelowania numerycznego pokazuje opis badań Centrum Budownictwa WAT. Potwierdza to praktyczną zasadę: badania elementów konstrukcji budowlanych są najbardziej użyteczne wtedy, gdy różne źródła danych tworzą spójny obraz.

Materiał decyduje o pytaniach i ograniczeniach

W odniesieniu do obiektów stalowych szerszy kontekst układu nośnego i połączeń przedstawia artykuł o konstrukcjach stalowych. Dobór metody nie może się jednak opierać wyłącznie na rodzaju materiału. Równie ważne są pytanie techniczne, dostęp do elementu, stan powierzchni, możliwość wyłączenia obiektu z użytkowania i sposób wykorzystania wyników.

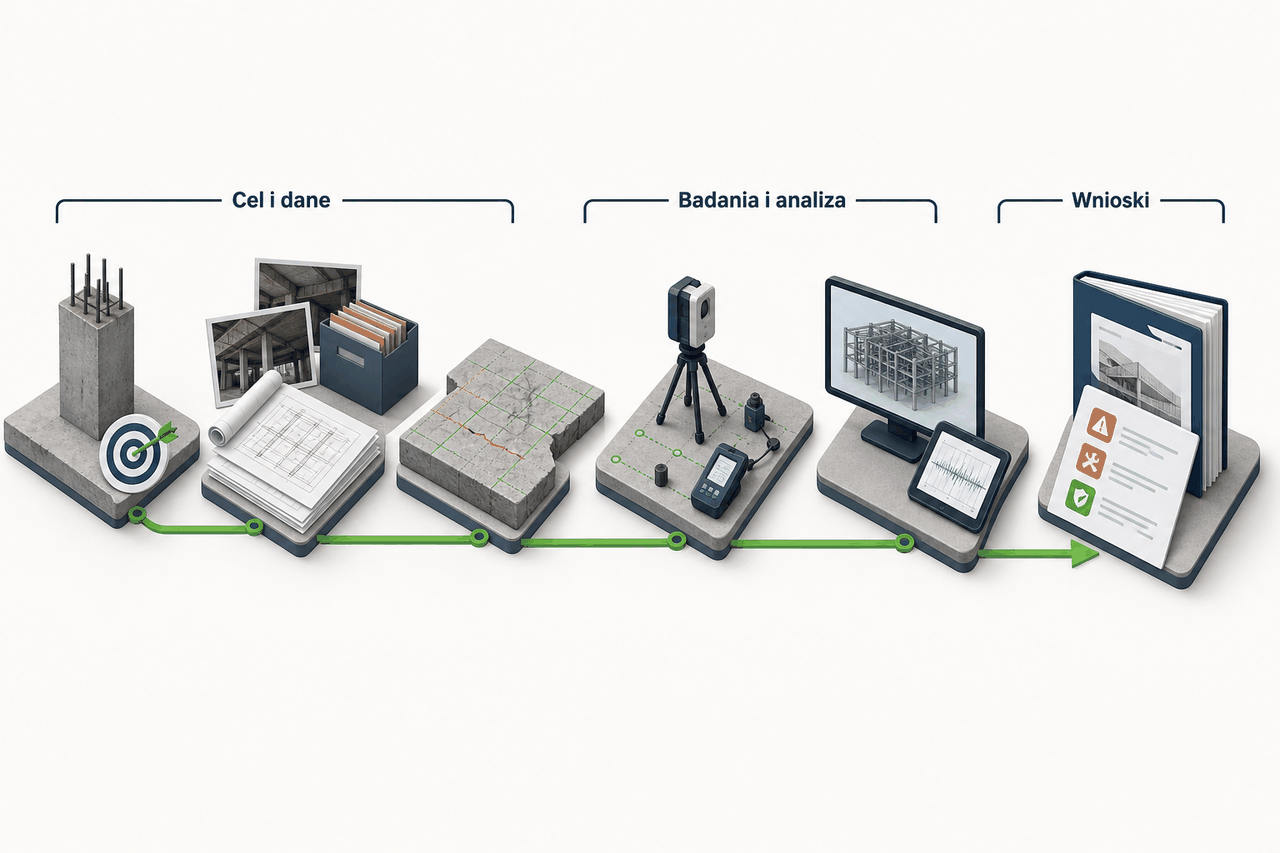

Jak zaplanować badania konstrukcji krok po kroku?

Dobry program diagnostyczny nie zaczyna się od listy urządzeń. Zaczyna się od określenia decyzji, którą trzeba podjąć. Innego rozpoznania wymaga przygotowanie przebudowy, innego wyjaśnienie przyczyn uszkodzenia, a jeszcze innego kontrola jakości wykonania lub pozyskanie parametrów do obliczeń.

Badania elementów konstrukcji budowlanych powinny tworzyć logiczny proces: od zebrania danych, przez oględziny i program pomiarów, aż do analizy oraz zaleceń. Pominięcie pierwszych etapów często prowadzi do wykonywania kosztownych badań w miejscach, które nie są istotne dla pracy konstrukcji.

Krok 1: określenie celu diagnostyki

Na początku należy jednoznacznie zapisać, dlaczego obiekt jest analizowany. Cel może obejmować:

• ocenę możliwości dalszego użytkowania określonej części obiektu;
• pozyskanie danych do projektu przebudowy lub zmiany obciążeń;
• ustalenie prawdopodobnej przyczyny uszkodzeń;
• sprawdzenie stanu elementu przed naprawą;
• weryfikację zgodności wybranych cech z dokumentacją;
• obserwację zachowania konstrukcji podczas robót;
• przygotowanie danych do analizy obliczeniowej.

Cel powinien być sformułowany możliwie konkretnie. Pytanie „czy budynek jest dobry?” jest zbyt ogólne. Znacznie użyteczniejsze będzie ustalenie, czy określony strop można wykorzystać przy planowanej funkcji, czy wskazany słup może współpracować z nową antresolą albo czy rysy w danym obszarze zmieniają się podczas użytkowania.

Krok 2: zebranie dokumentacji i historii obiektu

Dokumentacja projektowa pozwala poznać pierwotne założenia, ale trzeba sprawdzić, czy odpowiada stanowi rzeczywistemu. Przydatne mogą być rysunki, obliczenia, dokumenty dotyczące późniejszych zmian, protokoły kontroli, informacje o naprawach, fotografie archiwalne oraz dane o sposobie użytkowania.

Istotne są także zdarzenia, które mogły wpłynąć na konstrukcję: awarie instalacji, uderzenia pojazdów, lokalne przeciążenia, przemieszczenia wyposażenia czy wcześniejsze ingerencje. Brak dokumentacji nie przekreśla diagnostyki, ale zwykle zwiększa potrzebę inwentaryzacji i ostrożność przy przyjmowaniu parametrów.

Jeżeli wyniki mają być wykorzystane w dokumentacji projektowej, warto wcześniej ustalić jej oczekiwany zakres. Pomocne jest rozróżnienie założeń i zawartości projektu technicznego konstrukcji od roboczego zestawu pomiarów sporządzonego wyłącznie na potrzeby wstępnej oceny.

Krok 3: oględziny i mapowanie nieprawidłowości

Oględziny powinny obejmować nie tylko miejsca wskazane przez użytkownika. Uszkodzenie może być najbardziej widoczne w jednym punkcie, chociaż jego przyczyna znajduje się w połączeniu, podporze, stężeniu albo sąsiednim elemencie. Warto więc odnieść obserwacje do całej drogi przekazywania oddziaływań.

Dokumentacja oględzin może zawierać fotografie, szkice, lokalizację rys i deformacji, opis dostępności oraz informacje o warunkach, w których wykonano obserwację. Zdjęcie bez wskazania miejsca i skali ma ograniczoną wartość. Podobnie opis „duża rysa” niewiele mówi bez lokalizacji, przebiegu i informacji, czy zjawisko zmienia się w czasie.

Na tym etapie rozpoznaje się również ograniczenia: brak dostępu, zabudowę elementów, czynny proces produkcyjny, możliwość pracy na wysokości, konieczność lokalnych odkrywek czy potrzebę czasowego zabezpieczenia strefy.

Krok 4: opracowanie programu badań

Program powinien wskazywać, jakie elementy będą badane, w jakim celu, jaką metodą i w jaki sposób wynik zostanie wykorzystany. Nie istnieje uniwersalna liczba punktów pomiarowych albo próbek odpowiednia dla każdego obiektu. Zakres zależy od niejednorodności materiału, typu uszkodzeń, rozmiaru konstrukcji, dostępności i wymaganej wiarygodności wniosków.

Dla każdego działania warto postawić pytanie kontrolne: co zmieni dany wynik? Jeżeli niezależnie od rezultatu decyzja pozostanie taka sama, przydatność pomiaru może być mała. Z kolei gdy od jednego parametru zależy wybór wariantu przebudowy, trzeba odpowiednio zaplanować jego weryfikację i uwzględnić niepewność.

W ten sposób badania elementów konstrukcji budowlanych stają się częścią projektu pozyskania danych, a nie przypadkowym katalogiem usług. Przy większej inwestycji program może być etapowany: najpierw rozpoznanie wstępne, następnie badania ukierunkowane na obszary kluczowe i – jeżeli wyniki nadal pozostawiają istotne wątpliwości – dalsza weryfikacja.

Jeżeli badania mają służyć przebudowie lub sprawdzeniu istniejącego obiektu, warto skonsultować program z projektantem przed rozpoczęciem pomiarów. Pozwala to ustalić zakres inwentaryzacji i dane rzeczywiście potrzebne do modelu oraz dokumentacji.

Krok 5: powiązanie wyników z analizą konstrukcji

Wyniki trzeba przełożyć na model odpowiadający rzeczywistej konstrukcji. Obejmuje to geometrię, podpory, połączenia, schemat pracy, obciążenia oraz właściwości materiałowe przyjęte na podstawie odpowiednich danych. Model nie powinien być bardziej szczegółowy, niż pozwala na to jakość rozpoznania.

W zależności od problemu wykorzystywana może być klasyczna analiza albo bardziej rozbudowana analiza MES konstrukcji. Samo zastosowanie zaawansowanego programu nie usuwa jednak niepewności wejściowych. Dokładny wynik liczbowy oparty na błędnej geometrii, niewłaściwym schemacie podpór lub niepotwierdzonych parametrach może prowadzić do pozornie precyzyjnych, lecz niewiarygodnych wniosków.

Trzeba także rozpoznać charakter oddziaływań. W niektórych przypadkach wystarcza ocena statyczna, w innych znaczenie może mieć zmienność w czasie albo praca urządzeń. Różnice opisuje artykuł o statycznej i dynamicznej analizie konstrukcji.

Krok 6: raport, wnioski i priorytety

Raport powinien odróżniać obserwacje, wyniki pomiarów, przyjęte założenia i interpretację. Czytelnik musi wiedzieć, co zostało bezpośrednio potwierdzone, co wynika z obliczeń, a czego nie można było zweryfikować. Szczególnie ważne jest wskazanie ograniczeń dostępu i zakresu reprezentatywności próbek.

Przydatne zalecenia odpowiadają na pytania:

1. Czy potrzebne są działania natychmiastowe lub ograniczenia użytkowania?
2. Czy wymagane jest dalsze rozpoznanie?
3. Czy wystarczy obserwacja, czy należy zaprojektować naprawę lub wzmocnienie?
4. Jakie dane muszą zostać potwierdzone przed rozpoczęciem robót?
5. Jak sprawdzić skuteczność wykonanych działań?

Badania elementów konstrukcji budowlanych nie kończą się z chwilą zapisania ostatniego pomiaru. Ich sens ujawnia się dopiero wtedy, gdy raport pozwala podjąć decyzję, ustala kolejność działań i wskazuje granice sformułowanych wniosków.

Warto też sprawdzić, czy problem nie wynika z niespójnych założeń albo wcześniejszych zmian. Przykłady mechanizmów prowadzących do trudności opisuje artykuł o błędach projektowych w konstrukcjach. Nie każda usterka jest błędem projektu, ale diagnostyka powinna uwzględniać cały cykl obiektu: projektowanie, wykonanie, użytkowanie i późniejsze ingerencje.

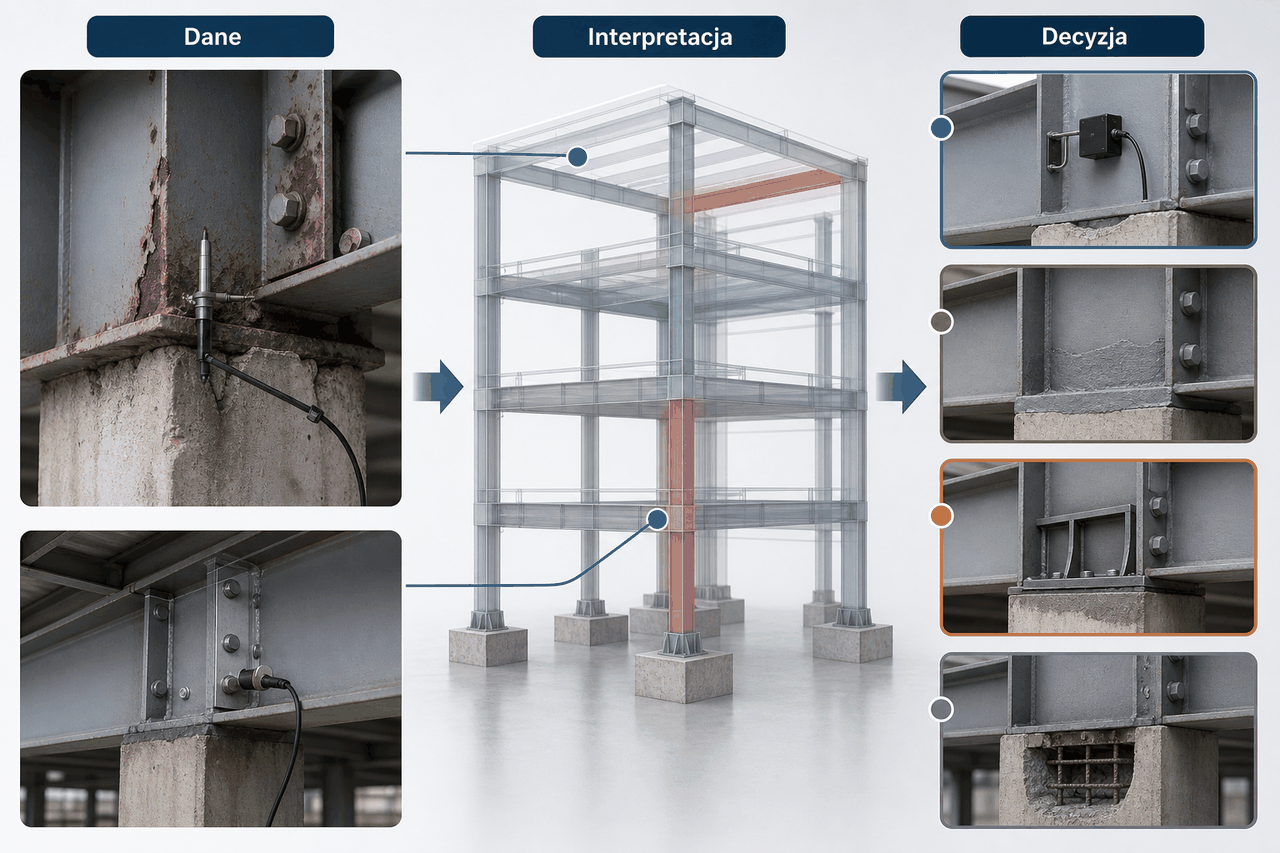

Jak interpretować wyniki i wykorzystać je w projekcie naprawy lub przebudowy?

Wynik pomiaru jest daną, a nie gotową decyzją. Wykryta rysa, nieciągłość, odchylenie albo lokalnie odmienna cecha materiału nabiera znaczenia dopiero po odniesieniu do miejsca występowania, zasięgu, mechanizmu pracy elementu i celu opracowania. Ta różnica jest kluczowa, ponieważ źle zinterpretowane badania elementów konstrukcji budowlanych mogą prowadzić zarówno do zlekceważenia problemu, jak i do niepotrzebnie rozbudowanej naprawy.

Od danych do hipotezy technicznej

Interpretację warto rozpocząć od rozdzielenia faktów od przypuszczeń. Faktem może być położenie rysy, wynik pomiaru odchylenia albo zaobserwowany ubytek. Hipotezą jest natomiast przyczyna zjawiska: przeciążenie, zmiana podparcia, skurcz, wpływ temperatury, korozja, przemieszczenie podpory czy błąd wcześniejszej ingerencji.

Hipotezę trzeba sprawdzać za pomocą kilku niezależnych źródeł informacji. Pomocne są:

• dokumentacja pierwotna i dokumenty późniejszych zmian;
• oględziny większego obszaru konstrukcji;
• badania materiałowe i lokalne odkrywki;
• pomiary rzeczywistej geometrii;
• informacje o historii obciążeń i użytkowaniu;
• monitoring zmian w czasie;
• analiza obliczeniowa odpowiedniego fragmentu lub całego układu.

Jeżeli kilka źródeł prowadzi do spójnego wyjaśnienia, wiarygodność wniosku rośnie. Jeżeli wyniki są sprzeczne, nie należy wybierać wyłącznie wygodniejszego rezultatu. Trzeba sprawdzić warunki badania, reprezentatywność miejsca, przyjęcia modelu i możliwość istnienia kilku nakładających się mechanizmów.

Reprezentatywność wyniku

Jednym z częstszych uproszczeń jest przenoszenie lokalnego wyniku na cały obiekt. Parametr stwierdzony w jednej próbce nie musi opisywać całego stropu. Stan dostępnej powierzchni słupa nie przesądza o miejscach zabudowanych. Brak nieciągłości w wybranym obszarze nie stanowi automatycznie potwierdzenia stanu wszystkich podobnych elementów.

Program badań elementów konstrukcji budowlanych powinien więc uwzględniać zmienność obiektu. Znaczenie mają wiek poszczególnych części, etapy budowy, ekspozycja na wilgoć, lokalne warunki użytkowania, naprawy i wcześniejsze przeróbki. Czasami rozsądniejsze jest wydzielenie stref o podobnych warunkach niż traktowanie całego obiektu jako jednorodnego.

Jakie decyzje mogą wynikać z diagnostyki?

Proces nie zawsze prowadzi do wzmocnienia. Możliwe wnioski obejmują:

• potwierdzenie możliwości dalszego użytkowania w ocenionym zakresie;
• wprowadzenie ograniczeń obciążenia lub sposobu eksploatacji;
• obserwację i monitoring wskazanych parametrów;
• lokalną naprawę i odtworzenie ochrony elementu;
• zabezpieczenie antykorozyjne po odpowiednim przygotowaniu;
• wzmocnienie elementu, połączenia albo większego układu;
• wymianę elementu, jeżeli naprawa nie jest uzasadniona technicznie;
• wykonanie dodatkowych badań w obszarach, których nie udało się rozpoznać.

Dobry wniosek nie powinien ograniczać się do stwierdzenia „naprawić” albo „wzmocnić”. Trzeba wskazać, jaki mechanizm ma zostać usunięty, które elementy obejmuje działanie i jakie założenia należy zachować. Wzmocnienie dobrane bez rozpoznania przyczyny uszkodzenia może jedynie przenieść problem w inne miejsce.

Przełożenie wyników na model i projekt

Projektant musi zdecydować, które dane można wykorzystać bezpośrednio, które wymagają ostrożnej interpretacji, a które nie są wystarczająco reprezentatywne. W modelu należy odtworzyć rzeczywistą geometrię i sposób podparcia w zakresie istotnym dla zadania. Nie każdą lokalną nierówność trzeba modelować, ale nie można pomijać zmian wpływających na drogę przekazywania sił.

Jeżeli celem jest przebudowa hali, wyniki diagnostyczne mogą wpłynąć na położenie nowych podpór, sposób wykonania otworu, potrzebę zachowania albo zastąpienia stężenia oraz zakres wzmocnienia fundamentów. Kontekst kosztów i bezpieczeństwa takich decyzji przedstawia artykuł o projekcie konstrukcyjnym hali.

W istniejących obiektach nie zawsze warto mechanicznie odtwarzać pierwotne rozwiązania. Diagnostyka może wskazać, że korzystniejsza będzie zmiana schematu, uproszczenie detalu albo rozłożenie obciążeń na większy obszar. Każda optymalizacja musi jednak uwzględniać stan zastanej konstrukcji. Więcej o ocenie wariantów można przeczytać w materiale dotyczącym optymalizacji projektu konstrukcyjnego hali.

Naprawa musi uwzględniać stan przejściowy

Końcowa nośność po wzmocnieniu jest tylko częścią zadania. Podczas robót element może być osłabiany, odciążany, podnoszony, rozcinany albo łączony z nowymi częściami. Trzeba przeanalizować kolejność działań, potrzebę podparć tymczasowych, sposób przekazywania obciążeń i bezpieczeństwo sąsiednich elementów.

Przykładowo nowa blacha lub profil nie zacznie automatycznie współpracować z istniejącą konstrukcją tylko dlatego, że został zamontowany. Znaczenie mają połączenia, kolejność ich wykonania, stan obciążenia w chwili montażu oraz możliwość przekazania sił. Podobnie wzmocnienie słupa może zwiększyć reakcję przekazywaną na fundament. Problemy na styku konstrukcji stalowej i posadowienia opisuje artykuł o fundamentach pod konstrukcję stalową.

Badania elementów konstrukcji budowlanych powinny prowadzić do zaleceń możliwych do wykonania i późniejszego sprawdzenia. Projekt naprawy powinien jasno opisywać zakres, kolejność, ograniczenia użytkowania, rozwiązania tymczasowe i sposób kontroli. Jeżeli część danych nadal jest niepewna, trzeba wskazać moment, w którym wykonawca lub projektant ma zweryfikować stan po odkryciu elementu.

Jeżeli wyniki badań są już dostępne, J-PROJECT może zostać zapytany o możliwość wykorzystania ich jako danych do analizy konstrukcyjnej lub projektu przebudowy. Nie należy przy tym zakładać, że każdy raport badawczy zawiera komplet informacji potrzebnych do obliczeń i dokumentacji.

Ostatecznie badania elementów konstrukcji budowlanych nie wskazują automatycznie jednego rozwiązania. Pozwalają natomiast ograniczyć niepewność, porównać warianty i uzasadnić wybór działania odpowiedniego do stanu obiektu.

Podsumowanie – od badania elementu do bezpiecznej decyzji technicznej

Badania elementów konstrukcji budowlanych mają sens wtedy, gdy odpowiadają na jasno postawione pytanie. Nie powinny być traktowane jako obowiązkowy katalog pomiarów ani jako samodzielny zamiennik dokumentacji, oględzin, obliczeń i oceny wykonanej przez osobę posiadającą odpowiednie kompetencje. Ich rolą jest dostarczenie danych potrzebnych do zrozumienia konstrukcji oraz ograniczenia niepewności ważnych dla decyzji.

Dobór metody zależy od materiału, rodzaju uszkodzeń, dostępności elementu, historii obiektu i celu opracowania. Inaczej planuje się rozpoznanie aktywnej rysy, inaczej lokalizację zbrojenia przed wykonaniem otworu, a jeszcze inaczej ocenę istniejącej hali przed montażem nowej technologii. Nie ma uniwersalnej liczby próbek ani punktów, która zapewniłaby właściwy wynik w każdym obiekcie.

Warto również pamiętać, że ustawowa kontrola okresowa nie jest automatycznie pełnym programem badań ani ekspertyzą konstrukcyjną. Może wskazać nieprawidłowości i zalecenia, ale potrzeba pogłębionego rozpoznania zależy od charakteru problemu, zakresu dostępnych danych i planowanych działań.

Co przygotować przed pierwszą konsultacją?

Przed rozmową z projektantem lub osobą planującą diagnostykę warto zebrać:

• projekt pierwotny oraz dokumentację późniejszych zmian;
• protokoły kontroli i wcześniejsze opracowania techniczne;
• informacje o naprawach, awariach i nietypowych zdarzeniach;
• fotografie z lokalizacją uszkodzeń;
• opis obecnego sposobu użytkowania;
• dane o planowanych obciążeniach, urządzeniach i ingerencjach;
• informację o dostępności elementów i ograniczeniach pracy w obiekcie.

Niekompletny zestaw materiałów nie zawsze uniemożliwia rozpoczęcie pracy. Powinien jednak zostać jawnie uwzględniony podczas ustalania zakresu inwentaryzacji. Im mniej wiadomo o obiekcie, tym ostrożniej należy formułować założenia.

Końcowym efektem procesu nie powinien być sam arkusz wyników. Dobre opracowanie wyjaśnia: co potwierdzono, czego nie udało się ustalić, jaki wpływ mają wyniki na konstrukcję oraz co należy zrobić dalej. Może to być dalsze użytkowanie, monitoring, ograniczenie obciążeń, naprawa, wzmocnienie, wymiana elementu albo dodatkowe rozpoznanie.

Jeżeli potrzebne jest przełożenie danych na obliczenia lub dokumentację, można zapoznać się z ofertą J-PROJECT. Zakres należy zawsze ustalić indywidualnie – szczególnie gdy badania elementów konstrukcji budowlanych zostały wykonane wcześniej przez laboratorium lub inny podmiot i mają posłużyć jako podstawa projektu.

Możesz przesłać przez formularz kontaktowy posiadaną dokumentację, fotografie oraz krótki opis planowanej zmiany. Pozwoli to wstępnie ocenić, jakie dane mogą być potrzebne do analizy lub projektu konstrukcyjnego, bez deklarowania z góry zakresu badań laboratoryjnych.

Najbezpieczniejsza kolejność jest więc następująca: zdefiniować problem, zebrać dokumentację, przeprowadzić oględziny, przygotować program badań, zestawić wyniki z analizą i dopiero wtedy wybrać działanie. Tak rozumiane badania elementów konstrukcji budowlanych prowadzą od obserwacji pojedynczego elementu do uzasadnionej decyzji dotyczącej całego obiektu.
